RM 545 - Rasenmäher STIHL - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts RM 545 STIHL als PDF.
| Produkttyp | Handrasenmäher (RM 545) oder selbstfahrend (andere Varianten) |
| Marke | STIHL |
| Modell | RM 545 (und Varianten: RM 545 T, V, VE, VM, VR) |
| Schnittbreite | 43 cm |
| Schnitthöhe | 25 – 80 mm (7 Stufen) für Standardmodelle; 20 – 75 mm (6 Stufen) für RM 545 VR |
| Fangvolumen | 60 Liter |
| Motortyp | 4-Takt, Briggs & Stratton |
| Start | Seilzugstarter (RM 545, T, V, VM, VR) oder elektrisch (RM 545 VE) |
| Kraftstoff | Bleifreies Benzin, Tank 1,0 Liter |
| Messerdrehzahl | 2800 U/min |
| Antrieb | Nein für RM 545; Hinterradantrieb 1 Gang (T) oder Vario (V, VE, VM, VR) |
| Fahrgeschwindigkeit (selbstfahrend) | RM 545 T: 3,6 km/h; andere Vario: 2,2 – 3,8 km/h (VR: 2,4 – 4,0 km/h) |
| Gewicht | 27 kg (RM 545); bis zu 31 kg je nach Variante |
| Abmessungen (L × B × H) | 147 × 48 × 102 cm |
| Raddurchmesser | Vorne 180 mm, hinten 200 mm (RM 545 VR: Hinterradwalze 90 mm) |
| Schneidsystem | Standardmesser oder Doppelmesser (RM 545 VM für Mulchen) |
| Funktionen | Fangen, Seitenauswurf, Mulchen (RM 545 VM), Gartenwalze (RM 545 VR) |
| Sicherheit | Motorstoppbügel (Stopp < 3 s), Schutzhaube, Startunterbrechung |
| Garantierter Schallleistungspegel | 95 dB(A) (RM 545, T, V, VM, VR); 96 dB(A) (RM 545 VE) |
| Vibrationen (Hand-Arm) | 4,80 m/s² (außer VR: 4,20 m/s²), Unsicherheit 2,40 m/s² |
| Wartung | Reinigung nach jedem Gebrauch, Kontrolle und Schärfen des Messers, Ölwechsel |
| Übliche Ersatzteile | Standardmesser (6340 702 0100), Doppelmesser (6340 702 0120), Befestigungsschraube (9008 319 9075), Sicherungsscheibe (0000 702 6600) |
| Garantie | STIHL Herstellergarantie (beim Händler erfragen) |
Häufig gestellte Fragen - RM 545 STIHL
Benutzerfragen zu RM 545 STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Rasenmäher kostenlos im PDF-Format! Finden Sie Ihr Handbuch RM 545 - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RM 545 von der Marke STIHL.
BEDIENUNGSANLEITUNG RM 545 STIHL
Lieber Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlösigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG!VOR GEBRAUCHLESEN UND AUFBEWAHREN.

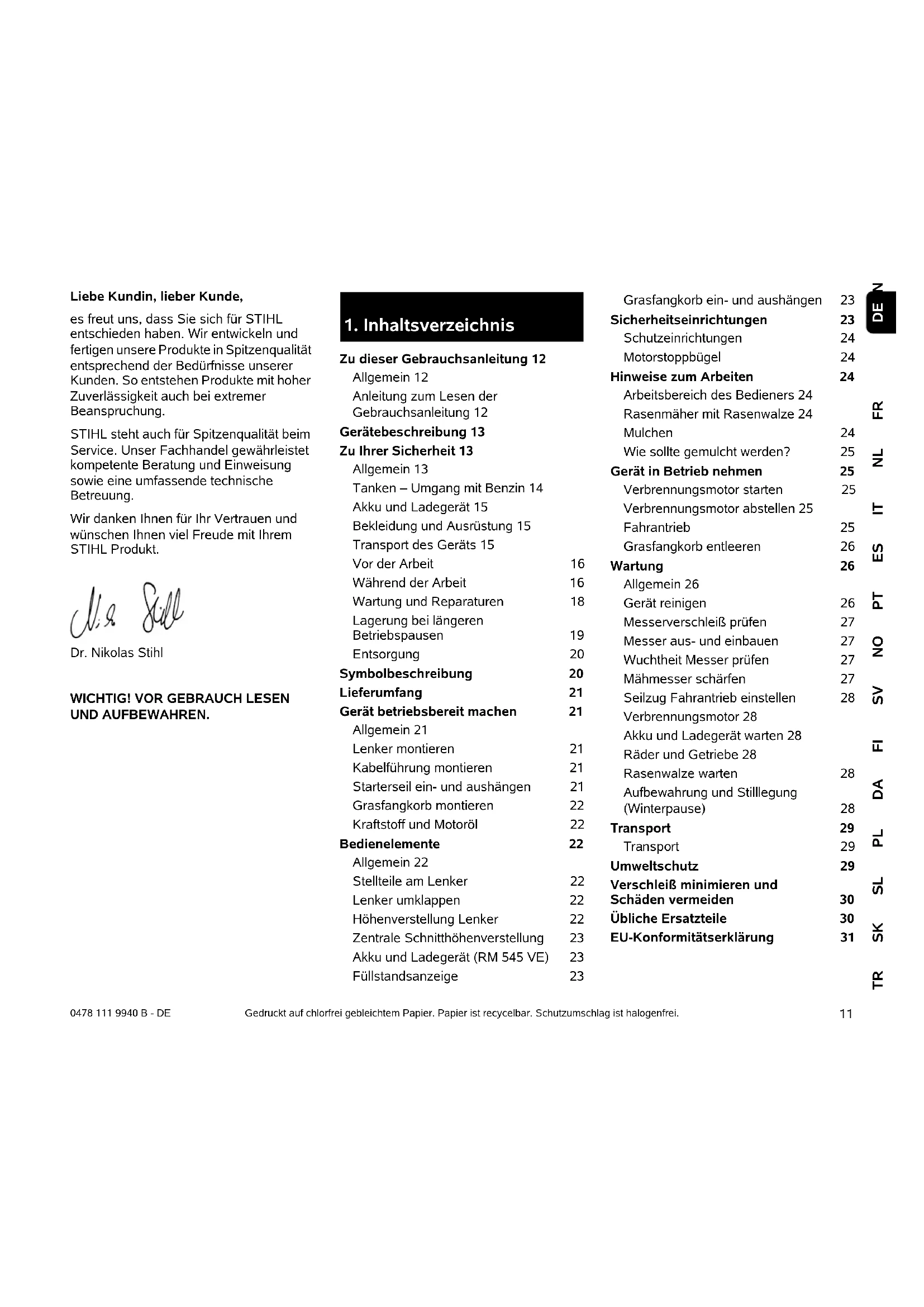

1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 12
Allgemein 12
Anleitung zum Lesen der
Gebrauchsanleitung 12
Gerätebeschreibung 13
Zu Ihrer Sicherheit 13
Allgemein 13
Tanken - Umgang mit Benzin 14
Akku und Ladegerät 15
Bekleidung und Ausrüstung 15
Transport des Gerats 15
Vor der Arbeit 16
Während der Arbeit 16
Wartung und Reparaturen 18
Lagerung bei längeren
Betriebspausen 19
Entsorgung 20
Symbolsbeschreibung 20
Lieferumfang 21
Gerat betriebsbereit machen 21
Allgemein 21
Lenker montieren 21
Kabelfuhrung montieren 21
Starterseil ein- und aushängen 21
Grasfangkorb montieren 22
Kraftstoff und Motoröl 22
Bedienelemente 22
Allgemein 22
Stellteile am Lenker 22
Lenker umklappen 22
Hohenverstellung Lenker 22
Zentrale Schnitthöhenverstellung 23
Akku und Ladegerät (RM 545 VE) 23
Füllstandsanzeige 23
Grasfangkorbein- und aushangen 23
Sicherheitseinrichtungen 23
Schutzeinrichtungen 24
Motorstoppbügel 24
Hinweise zum Arbeitsen 24
Arbeitsbereich des Bedieners 24
Rasenmacher mit Rasenalze 24
Mulchen 24
Wie sollte gemulcht werden? 25
Gerat in Betriebnehmen 25
Verbrennungsmotor starten 25
Verbrennungsmotor abstellen 25
Fahrnantrieb 25
Messerverschleifprufen 27
Messer aus- und einbauen 27
Wuchtheit Messer prufen 27
Mahmesser scharfen 27
Seilzug Fahrnantrieb einstellen 28
Verbrennungsmotor 28
Akku und Ladegerät warten 28
Rader und Getriebe 28
Rasenwalze warten 28
Aufbewährung und Stillegung
(Winterpause) 28
Transport 29
Transport 29
Umweltschutz 29
Verschleib minimieren und
Schaden vermeiden 30
Ubliche Ersatzteile 30
EU-Konformitätserklarung 31
Rasenmacher STIHL RM 545.0,
RM 545.0 T, RM 545.0 V,
RM 545.0 VE, RM 545.0 VM
RM 545.0 VR 31
Anschrift STIHL Hauptverwaltung 31
Anschriften STIHL
Vertriebsgesellschaften 31
Übergabebestätigung 35
Servicebestätigung 35
2. Zu dieser
Gebrauchsanleitung
2.1 Allgemein
These Gebrauchsanleitung ist eine Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie 2006/42/EC.
STIHLarbeitetstandigan der
Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus den Angaben und Abbildungen these Heftes konnen aus thisem Grund keine Ansprüche abgeleitet werden.
In dieser Gebrauchsanleitung sind eventuell Modelle beschrieben, welche nicht in jedem Land verfügbar sind.
These Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht
der Vervielfaltung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
2.2 Anleitung zum Lesen der Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte Handhabungsschritte.
Samtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklär.
Blickrichtung:
Blickrichtung bei Verwendung „links" und „rechts" in der Gebrauchsanleitung: Der Benutzer stehen hinter dem Gerät undblick in Fahrrichtung vorwärts.
Kapitelverweis:
Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: ( 4.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen konnen wie in den folgenden Beispelen gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen des Benutzers erfordern:
- Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigten ...
Generelle Aufzahlungen:
-Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitt mit zusätzlicher Bedeutung werden mit einem der nachfolgenden beschieden Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusammen hervorzuheiten.
Gefahr!
Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr fur Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.
Vorsicht!
Leichte Verletzungen bzw. Sachschäden können durch ein bestimmes Verhalten verhindert werden.
Hinweis
Information für eine bessereutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des Gerats erklaren,finden Sie ganz am Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.
3. Gerätebeschreibung
1 Lenkoberteil mit Stellteilen ( 8.2)
2 Lenkerverstrebung
3 Starterseil
4 Drehgriff
5 Auswurfklappe
6 Leistungsschild mit Maschinennummer
7 Verbrennungsmotor
8 Zündkerzenstecker
9 Tragegriff
10 Gehäuse
11 Scheuerleiste
12 Anzeige Schnitthöhe
13 Zentrale Schnitthöhenverstellung
14 Drehgriff Lenkerhohenverstellung
15 Grasfangkorb
16 Fullstandsanzeige
17 Akku (RM 545 VE)
18 Mulcheinsatz (RM 545 VM)
19 Rasenwalze (RM 545 VR)
4. Zu Ihrer Sicherheit
4.1 Allgemein
Bei der Arbeit mit dem Gerät sind diese Unfall-
Verhütungsvorschriften unbedingt zu befolgen.
Vor der ersten Inbetriebnahme
muss die gesamte
Gebrauchsanleitung
aufmerksam durchgelesen
werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.
Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der separates Gebrauchsanleitung Verbrennungsmotor entnehmen können.
These Vorsichtsmaßnahmen sind für ihre Sicherheit unerlässlich, die Auflistung ist noch nicht abschied. Benutzen Sie das Geräst stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.
Das Gerätarfur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vorder erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen.Dem Benutzer muss vom Verkafer oder von einem anderen Fachkundigen erklär werden, wie das Gerät safer zu verwenden ist.
Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät außerste Sorgfalt und Konzentration notwendig sind.
Auch wenn Sie these Gerat vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen.
Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.
Das Gerat inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit thisem Modell und seiner Handhabung grundsatzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Gerats und muss stets mitgegeben werden.
Benutzen Sie das Gerät nur ausgeruht und beiGreater körperlicher sowie geistiger Verfassung.Wenn Sie gesundheitlich beeinträchtigt sind, sollen den Sie ihren Arzt fragen,ob die Arbeit mit dem Gerät möglich ist.Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.
Sicherstellen, dass der Benutzer körperlich, sensorisch und geistig fähig ist, das Gerät zu bedieren und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, davon der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
Sicherstellen, dass der Benutzer volljährig ist oder entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet wird.
Achtung – Unfallgefahr!
Der Rasenmacher ist nur zum Rasenmahen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schaden am Gerät führen.
Wegen körperlicher Gefährung des Benutzers darf der Rasenmäher für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzahlung):
- zum Trimmen von Buschen, Hecken und Strauchern,
- zum Schneiden von Rankgewächsen,
- zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen,
zum Häckseln und Zerkleinern von Baum- und Heckenschnitt, - zum Reinigen von Gehwegen (Absaugen, Fortblasen),
-zum Einebren von Bodenerhebungen wie z.B.Maulwurfshugeln. - zum Transportieren von Schnittgut, außer im darauf vorgesehenen Grasfangkorb.
Aus Sicherheitsgründen ist jeder Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von STIHL zugelassen ist, untersagt, außer dem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei ihrem STIHL Fachhandler.
Insbesondere ist jeder Manipulation am Gerat untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.
Mit dem Gerät dürfen keine Gegenstände,
Tiere oder Personen, insbesondere
Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straβen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
Achtung!Gefahrungs der Gesundheit durch Vibrationen! Übermäßige Belastung durch Vibrationer
kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelost worden sein konnten.
Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzahlung):
- Gefühllosigkeit,
- Schmerz en ,
Muskelschwäche,
-Hautverfürbungen,
unangenehmes Kribbeln.
Den Lenker während des Betriebs fest aber nicht verkrampft mit beiden Händen an den vorgesehenen Stellen halten.
Arbeitszeiten so planen, dass hochere Belastungen über einen längeren Zeitraum vermieden werden.
Lassen Sie das Gerät nur los, wenn es auf einer ebenen Fläche stehen und nicht von selbst davonrollen kann.
4.2 Tanken - Umgang mit Benzin
Lebensgefahr!
Benzin ist giftig und hochgradig entflammbar.
Bewahren Sie Benzin nur in davon vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß
aufzuschrauben und festuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen.
Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen wie z. B. Kraftstoff. Personen, insbesondere Kinder, konnten verleitet werden, daraus zu trinken.
Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Nicht
rauchen!
Tanken Sie nur im Freien und rauchen Sie während des Betankens nicht.
Vor dem Tanken Verbrennungsmotor abstellen und abkühlen halten.
Benzin ist vor dem Starten des Verbrennungsmotors einzufullen.
Während der Verbrennungsmotor lauft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
Kraftstoffank nicht überfällig!
Um dem Kraftstoff Platz zum Ausdehnen zu halten, Kraftstofftank niemals über die Unterkante des Einfullstutzens hinaus befüllen. Zusätzlich Angaben in der Gebrauchsanleitung des Verbrennungsmotors beachten
Falls Benzin übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindampfe verfluchtigt haben (trockenwischen).
Verschütteter Kraftstoff ist stets aufzuwischen.
Wenn Benzin auf die Kleidung geraten ist, muss diese gewechselt werden.
Bewahren Sie niemals das Gerät mit Benzim Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe konnen mit offenem Feuer oder Funken in Berührung kommt und sich entzünden.
Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.
4.3 Akku und Ladegerät
Die Gebrauchsanleitung des Verbrennungsmotors beachten und sichere aufbewahren. In dieser Anleitung ist beschrieben, wie der Akku und das Ladegerat sichere zu verwenden sind.
Nur Original-Akku und Original-Ladegerät verwenden.
Akku und Ladegerät vor Regen und Feuchtigkeit schützen und niemals fallen lessen.
Nur einen unbeschädigten, nicht deformierten Akku und ein unbeschädigtes Ladegerät verwenden. Insbesondere ist das Netzkabel des Ladegerats zu prufen. Niemals ein Ladegerät mit beschädigtem Netzkabel verwenden.
Akku und Ladegerät niemals zerlegen,
keine Reparaturversuche unternehmen.
Ein defekter Akku oder ein defektes
Ladegerät ist zu ersetzen.
Ladegerät nur eine Stromversorgung anschließen, die durch eine Fehlerstrom-Schutzeinrichtung mit einem
Auslösestrom von hochstens 30 mA geschützt ist. Nähere Auskünfte gibt der Elektroinstalleur.
Nicht benutzten Akku fern von Metallgegenständen (z. B. Nagel, Munzen, Schmuck) halten. Akkukontakte niemals kurzschreiben, keine metallischen Transportbehälter verwenden.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten - Kontakt vermeiden! Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, zusammen arztliche Hilfe in Anspruchnehmen. Austretende Akkuflüssigkeit kann zu Hautreizungen, Verbrennungen und Verzürgungen führen.
Weiterfuhrende Sicherheitshinweise siehe http://www.stihl.com/safety-data-sheets
4.4 Bekleidung und Ausrüstung
Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Siearfuß oder beispielsweise in
1 Bei Wartungs- und Reinigungsrarbeiten sowie beim Transport des Geräts zusätzlichen stets feste Handschuhe tragen. Haare zusammenbinden und (Kopftuch, Mütze etc.).
Beim Scharfen des Mahmessers muss eine geeignete Schutzbrille getragen werden.
Das Gerätarf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden.
Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hangen bleiben kann - auch keinen Schmuck, keine Krawatten und keine Schals.
Während der Arbeit entstelt Larm. Larm kann das Gehor schädigen.
Einen Gehorschutz tragen.
4.5 Transport des Geräts
Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteilen zu verhindern.
Das Gerät nicht mit laufendem Verbrennungsmotor transportieren. Vor dem Transport Verbrennungsmotor ausschalten, Messer auslaufen halten und Zündkerzenstecker abziehen.
Das Gerät nur mit ausgekühltem Verbrennungsmotor und ohne Kraftstoff transportieren.
Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).
Gerat und mitransportierte Geräteile (z. B. Grasfangkorb) auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.
Beim Anheiten und Tragen Kontakt mit dem Mahmesser vermeiden.
Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheiten bzw. zu verzurren ist. ( 13.)
Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betriff.
Akku nicht im Auto liegen给你们 und unbenutzten Akku vor direkter Sonneneinstruhlung schützen.
Lithium-Ionen-Akkus mussen beim Transport besonder sorgfältig behandelt werden, insbesondere ist auf Kurzschlussicherheit zu achten. Akku entweder in der unbeschädigten Original-Verpackung oder in einem geeigneten nichtmetallischen Transportbehalter transportieren.
4.6 Vor der Arbeit
Esistsicherzustellen,dassurPersonen mit dem Gerat arbeiten,whelcdie Gebrauchsanleitung kennen.
Vor der Inbetriebnahme des Geräts Kraftstoffsystem auf Dichtheit prüfen, besonderss die sightbaren Teile wie z. B. Tank, Tankverschluss, Schlauchverbindungen. Bei Undichtigkeit oder Beschädigung Verbrennungsmotor nicht starten - Brandgefahr!
Gerat vor der Inbetriebnahme durch Fachhandler instand setzen halten.
Beachten Sie die communalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.
Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfern den Sie alle Steine, Stöcke, Drahte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden konnen. Hindernisse (z. B. Baumstümpfe, Wurzeln) konnen im hohen Gras kein übersehen werden.
Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hinderisse), die nicht entfernt werden können.
Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahrenund Warnhinweise am Gerät sind zu erneuern. Ihr STIHL Fachhändlerhalt Ersatzklebeschider und alle weiteren Ersatzteile bereit.
Vor dem Gebrauch des Geräts den festen und sicheren Sitz des Zündkerzensteckers auf der Zündkerze kontrollieren.
Das Gerätarf nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren,
- ob das Gerät in vorschäftsmäßig montiertem Zustand ist.
- ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mahmesser, Befestigungselemente, Mahwerksgehause) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleib zu halten. ( 12.3)
- ob der Tankdeckel ordnungsgemäß aufgeschraubt ist.
- ob der Tank und kraftstofffuhrende Teile sowie der Tankdeckel in einwandfreiem Zustand sind.
- ob die Sicherheitseinrichtungen (z. B. Motorstoppbugel, Auswurfklappe, Gehause, Lenker, Schutzgitter) in einwandfreiem Zustand sind und ordnungsgemäß Funktionieren.
- ob der Akku (RM 545 VE) unbeschädigt und nicht deformiert ist.
- ob der Grasfangkorb unbeschädigt und vollständig montiert ist; ein beschädigter Grasfangkorbarf nicht verwendet werden.
-ob die Olverschlusssschraube ordnungsgemäß aufgeschraubt ist.
Bei Bedarf alle nötigen Arbeiten durchführten bzw. einen Fachhändler aufsuchen. STIHL empfeht den STIHL Fachhändler.
4.7 Wahrend der Arbeit
Arbeiten Sie niemals, während sich Tiere oder Personen, insbesondere Kinder, im Gefahrenbereich aufhalten.
Die am Gerat installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfern oder überbrücken werden.
Insbesondere Motorstoppbügel niemals am Lenkholm fixieren (z. B. durch Anbinden).
Achtung - Verletzungsgefahr!
Fuhren Sie niemals Hande oder FüBe an oder unter sich
drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfern't von der Auswurföffnung.
Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein undarf nicht verändert werden.Das Gerat niemals mit umgeklaptem Lenker in Betrieb behmen.
Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung).
Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchting.
Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.
Esistbesonderssvorsichtigzuarbeiten, umeinAusrutschen zuverhindern.Wennmoglich,EinsatzdesGeratsbei feuchtem Untergrundvermeiden.
Abgase:
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstehen. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden.
Das Gerät erzeugt giftige
Abgase, sobald der
Verbrennungsmotor lauft. These
Gase enthalten giftiges
Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadstoffe. Der Verbrennungsmotorarfniemals in geschlossenen oder schlecht belufteten Räumen in Betrieb genommen werden.
Starten:
Starten Sie das Gerät mit Vorsicht - Anweisungen in Kapitel "Gerät in Betriebnehmen" ( 11.) befolgen. Starten gemäß dieser Anweisungen verringgert die Verletzungsgefahr.
Verletzungsgefahr!
Wenn das Starteril Schnell zuruckspringt, werden Hand und Arm schneller zum Verbrennungsmotor gezogen, als das Starteril losgelassen werden kann. Durch diesen Kickback kann es zu Knochenbruchen, Quetschungen und Verstauchungen kommt.
Achten Sie beim Starten stets auf ausreichenden Abstand der Fußzum Schneidwerkzeug.
Das Gerätarf beim Starten nicht gekippt werden.
Beim Starten darf der Bügel Fahrantrieb nicht betätig werden.
Starten Sie den Verbrennungsmotor nicht, wenn der Auswurfkanal nicht mit der Auswurfklappe bzw. dem Grasfangkorb abgedeckt ist.
Arbeiten an Hanglagen:
Hange immer in Querrichtungbearbeiten, niemals inLangsrichtung.
Verliert der Benutzer beim Mahlen in Längsrichtung die Kontrolle, konnte er zusammen vom mahenden Gerät überrollt werden.
Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hangändern.
Achten Sie immer auf einen gute Stand an Hängen und vermeiden Sie die Arbeit mit dem Gerät an übermöig steilen Hängen.
Aus Sicherheitsgründen darf das Gerät nicht an Hangen mit einer Steigung über 25^ (46,6%) eingesetzt werden.
Verletzungsgefahr!
25^ Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Lange.
Um eine ausreichende Schmierung des Verbrennungsmotors sicherzustellen, sind beim Einsatz des Geräts an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Verbrennungsmotor zu beachten.
Arbeitseinsatz:
Verletzungsgefahr!
Fuhren Sie niemals Hände oder Füße über, unter oder an sich drehende Teile.
Versuchen Sie nicht das Messer zu inspi Ziaren, während der Rasenmaher in Betrieb ist.
Öffnen Sie nie die Auswurfklappe und/odernehmen Sie nie den Grasfangkorb ab, solange das Mahmesser lauft. Umlaufendes Messer kann zu Verletzungen führen.
Fuhren Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schnelles Führn des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.
Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen.
Stolpergefahr!
Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Höhe von Abhängen, Geländekanten, Gräben und Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten.
In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfahle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte.
Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand eine Sekunden beträgt.
Schalten Sie den
Verbrennungsmotor aus,让他们做Arbeitswerkzeug zum Stillstandkommen,ziehen Sie den Zündkerzenstecker ab undenthalten Sie zusammen den Akku (bei RM 545 VE),
- wenn Sie das Gerät verlassen bzw.
wenn es unbeaufsichtigt ist, - bevor Sie nachtanken. Tanken Sie nur bei ausgekühtem Verbrennungsmotor. Brandgefahr!
- bevor Sie Blockierungen losen oder Verstopfungen im Auswurfkanal beseitigen,
- bevor Sie das Gerät anheben und tragen,
- bevor Sie das Gerät transportieren,
- bevor Arbeiten am Mahmesser durchgefuhrt werden,
- bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeiten (z. B. Umklappen des Lenkers) an ihm durchgeführt werden,
- wenn ein Fremdkörper getroffen wurde oder falls der Rasenmáher abnormal stark vibriert. Überprüfen Sie in diesen Fällen das Gerät, insbesondere die Schneideinheit (Messer, Messerwelle, Messerbefestigung), auf Beschädigungen und führen Sie die erforderlichen Reparaturen durch, bevör Sie das Gerät erneut starten und mit ihm arbeiten.
Verletzungsgefahr!
Starkes Vibrierten ist in der Regel ein Hinweis auf eine Störung. Der Rasenmaherarf insbesondere mit beschädigter oder verbogener Kurbelwelle oder mit einem beschädigten bzw. verbogenen Mahmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann -STIHLPempflicht den STIHLFachhandler-durchfuhren, falls Ihnen die notigen Kenntnisse fehlen.
Schalten Sie den Verbrennungsmotor aus,
- wenn Sie das Gerät von und zu der zu bearbeitenden Rasenfläche schieben,
- bevor Sie das Gerät auf eine nicht mit Gras bewachsene Fläche schieben,
- bevor Sie die Auswurfklappe offen oder den Grasfangkorb abnehmer,
- wenn das Gerät zum Transport angekippt werden muss,
- bevor Sie die Schnitthöhe einstellen.
4.8 Wartung und Reparaturen
Vor dem Beginn von Reinigungs-, Einstell-, Reparatur- und Wartungsarbeiten:
Gerat auf festem, ebenem Boden abstellen,
- Verbrennungsmotor abstellen und abkühlen setzen,
Zündkerzenstecker abziehen.
Achtung - Verletzungsgefahr!
Zündkerzenstecker von der Zündkerze fernhalten, ein unbeabsichtigter Zündfunke kann zu Bränden oder Stromschlagen führen.
Ein unbeabsichtiger Kontakt der Zündkerze mit dem Zündkerzenstecker kann zu einem ungewonnen Ansprängendes Verbrennungsmotors führen.
RM 545 VE: Zusätzlich Akku entnahmen.
Verletzungsgefahr durch das Mahmesser!
Durch Ziehen am Starteril wird das Arbeitswerkzeug in eine Drehbewegung versetzt. Achten Sie stets auf ausreichenden Abstand zum Mahmesser, insbesondere von Händen und Füßen, wenn Sie am Starterilziehen.
Gerat insbesondere vor Arbeiten im Bereich von Verbrennungsmotor, Auspuffkrümer und Schalldämpfer auskühlen lessen. Es konnen Temperaturen von 80^ und mehr erreicht werden. Verbrennungsgefa
Der direkte Kontakt mit Motoröl kann gefährlich sein, außer demarf Motorol nicht verschüttet werden.
STIHL empfehl, das Einfullen von Motoröl bzw. einen Motorölwechsel dem STIHL Fachhandler zu überlassen.
Reinigung:
Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (→ 12.2)
Vor dem Aufstellen in Reinigungssposition Kraftstofftank entleeren (z. B. durch Leerfahren).
Angesetzte Grasrückstände mit einem Holzstab lösen. Mährunterseite mit Bürste und Wasser saubern.
Verwenden Sie niemals
Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch).
Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigden, was den sicheren Betrieb Ihres STIHL Geräts beeinträchtigen kann.
Um Brandgefahr zu vermeiden, ist der Bereich der Kuhlluftöffnungen, der Kuhlrippen und der Bereich des Auspuffs frei von z. B. Gras, Stroh, Moos, Blättern oder austretendem Fett zu halten.
Wartungsarbeiten:
Es durren nur Wartungsarbeiten durchgefuhrt werden, die in dieser Gebrauchsanleitung beschreiben sind, alle anderen Arbeiten von einem Fachhandler ausfuhren halten.
Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler.
STIHL empfehlt Wartungsarbeiten und Reparaturen nur vom STIHL Fachhändler durchführten zu halten.
STIHL Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.
Verwenden Sie nur Werkzeuge, Zubehore oder Anbaugeräte, welche von STIHL für diesen Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfallen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollenn Sie sich an einen Fachhandler wenden.
STIHL Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL Original-Ersatzteile erkennt man an der STIHL-Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.
Aus Sicherheitsgründen sind
kraftstofffuhrende Bauteile
(Kraftstoffleitung, Kraftstoffhahn, Kraftstofftank, Tankverschluss, Anschlüsse usw.) regelmäßig auf
Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen (STIHL empfeht den STIHL Fachhandler).
Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem STIHL Fachhandler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie daraufuf, dass das Neuteil dieselben Aufkleber erhalten.
Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschufen und unter außerster Vorsicht vornehmen.
Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
Lassen Sie beschädigte Auspufflöpe und Schutzbleche austauschen.
Prufen Sie das gesamte Gerät und den Grasfangkorb regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder
beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.
Ändern Sie niemals die Grundeinstellung des Verbrennungsmotors und überdrehen sieihn nicht.
Falls fur Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.
4.9 Lagerung bei längeren Betriebspausen
Lassen Sie den Verbrennungsmotor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstellen.
Das Gerat mit entleertem Tank und den Kraftstoffvorrat in einem abschließlich und gut durchlufteten Raum aufbewahren.
Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.
Bewahren Sie niemals das Gerät mit Benzim Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe konnen mit offenem Feuer oder Funken in Berührung kommt und sich entzünden.
Falls der Tank zu entleeren ist, etwa zur Stillegung vor der Winterpause, sollte das Entleeren des Kraftstofftanks nur im Freien erfolgen (z. B. durch Leerfahren).
Gerat vor der Lagerung (z. B. Winterpause) grundlich reinigen.
Gerat nur mit abgezogenem Zündkerzenstecker einlagern.
RM 545 VE: Akku vor der Lagerung entnehmen und getrennt vom Gerät und sicher vor unbefugter Benutzung (z. B. durch Kinder) aufbewahren.
Das Gerät im betriebssicheren Zustand lagern.
Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken.
Gerät auf einer ebenen Fläche so aufbewahren, dass es nicht unbeabsichtigt davonrollen kann.
4.10 Entsorgung
Abfallprodukte wie Altol oder Kraftstoff, gebrauchte Schmiermittel, Filter, Batterien und ähnliche Verschleibeile konnen den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.
Wenden Sie sich an Ihr Recycling-Center oder ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. STIHL empfehl't den STIHL Fachhändler.
Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführ wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Zündkabel entfern, Tank entleeren und Motoröl ablassen.
Der Akku muss getrennt vom Gerät entsorgt werden. Es ist sicherzustellen, dass Akkus sicher und umweltgerecht entsorgt werden.
Verletzungsgefahr durch das Mähmesser!
Lassen Sie auch einen ausgedienten Rasenmacher niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und
insbesondere das Mahmesser außerhalb der Reichweite von Kindern aufbewahrt werden.
5. Symbolsbeschreibung
Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung lessen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbereich fernhalten.
Verletzungsgefahr!
Vor Arbeitsen am Schneidwerkzeug, vor Wartungs- und Reinigungserarbeiten Zündkerzenstecker abziehen.
Verletzungsgefahr!
Hände und Füße von den Messern fernhalten!
Schneideinrichtung lauft nach dem Ausschalten weitere Sekunden nach (Bremse des Verbrennungsmotors/Messerbremse).
Verbrennungsmotor starten
Verbrennungsmotor abstellen
RM 545 VE:
Akku einsetzen, Verbrennungsmotor starten
RM 545 VE:
Verbrennungsmotor abstellen
RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:
Fahrnantrieb einschalten
Fahrgeschwindigkeit einstehen
Langsam - Hebel
Vario-Antrieb nach vorne drucken
Schnell - Hebel
Vario-Antrieb nach
hinten ziehen
6. Lieferumfang
Pos. Bezeichnung Stk.
A Grundgerät 1
B Grasfangkorbunterile 1
C Grasfangkorboberteil 1
D Bolzen 2
E Kabelführung 2 (RM 545, RM 545 T 1)
F Kabelknickschutz 2 (RM 545, RM 545 T 1)
G Flachrundschraube 2
H Drehgriff 2
I Lenkerhulse 2
J Akku (RM 545 VE) 1
K Ladegerat (RM 545 VE) 1
- Gebrauchsanleitung 1
- Gebrauchsanleitung 1 Verbrennungsmotor
7. Gerät betriebsbereit machen
7.1 Allgemein
Verletzungsgefahr
Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". ( 4.)
Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.
7.2 Lenker montieren
Lenkerhulsen aufstecken:
- Lenkerhulsen (I) auf Lenker (1) aufstecken. Vierkantloch auf der Lenkerinnenseite positionieren, Bohrungen im Lenker und Vierkantloch in der Lenkerhülse müssen übereinstimmen.
Lenker montieren:
- Lenker (1) auf die beiden Lenkerunterteile (2) aufstecken.
- Flachrundschrauben (G) von innen nach außen durch Bohrungen stecken und mit Drehgriffen (H) festschrauben.
1Kabelknickschutz links montieren:
Kabelknickschutz (F) nur wie abgebildet montieren. Seilzuge müssen unter dem Lenker gefuhrt werden. Gegebenenfalls Drehgriff (H) vor der Montage lockern.
- Alle Seilzüge und Kabel in Kabelknickschutz (F) einlagen.
Kabelknickschutz zuerst in die obere Bohrung (3) des Lenkerunterteils einfädeln.
AnschlieBend Kabelknickschutz im unteren Langloch (4) des Lenkerunterteils einrasten halten.
2Kabelknickschutz rechts montieren:
RM 545, RM 545 T:
Auf der rechten Lenkerseite verlaufen keine Seilzüge, deshalb entfällt der Kabelknickschutz rechts.
Die Montage des Kabelknickschutzes (F) rechts erfolgt auf die gleiche Weise wie auf der linken Seite.
7.3 Kabelführung montieren
Kabelführung (E) in die Ausnehmungen am Gehäuse (1) stecken und zum Lenkeroberteil drehen.
- Alle Kabel bzw. Seilzüge in die Kabelführung einlagen.
Kabelführung mit leichtem Druck in den beiden vorgesehenen Bohrungen einrasten halten.
7.4 Starterteil ein- und aushängen
RM 545 VE: Der Verbrennungsmotor besitzt kein Starteril.
Vor dem Ein- und Aushängen des Starterseils Zündkerzenstecker vom Verbrennungsmotor abziehen - danach bei Bedarf wieder aufstecken.
Einhagen:
- Motorstoppbugel (1) zum Lenker drucken und halten.
- Starteril (2) langsam ausziehen und halten. Motorstoppbugel loslassen.
- Starteril (2) in die Seilzugführung (3) einhängen.
Aushängen:
- Starterteil (2) an der Seilführung (3) aushängen und langsam zurückführten.
7.5 Grasfangkorb montieren
- Grasfangkorboberteil (C) auf Grasfangkorbunteil (B) aufsetzen.
- Bolzen (D) voninnen durch die vorgesehenen Öffnungen drucken.
Das Grasfangkorboberteil durch leichten Druck im Grasfangkorbunterteil einrasten halten. - Grasfangkorb einhängen. (⇒ 8.8)
8. Bedienelemente
8.1 Allgemein
Verletzungsgefahr
Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". ( 4.)
Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.
7.6 Kraftstoff und Motoröl
Schaden am Gerat vermeiden!
Vor dem ersten Startvorgang Motorol einfllen. Zum Einfellen von Motorol bzw. zum Auftanken geeignete Einfullhile (z. B. Trichter) verwenden.
Motoröl:
Das zu verwendende Motoröl und Ölfüllmerge der
Gebrauchsanleitung Verbrennungsmotor entnahmen.
Füllstandskontrolle regelmäßig durchführren (siehe Gebrauchsanleitung Verbrennungsmotor).
Das Unter- und Überschreiben des richtigen Ölstandis ist zu vermeiden. Öltankverschluss vor der Inbetriebnahme des Verbrennungsmotors ordnungsgemäß festschrauben.
Kraftstoff:
Empfehlung: frische Markenkraftstoffe, Benzin bleifrei.
Angaben zur Kraftstoffqualität (Oktanzahl) sind der Gebrauchsanleitung Verbrennungsmotor zu entnahmen.
8.2 Stellteile am Lenker
1 Motorstoppbugel
2BügelFahrnantrieb (RM545T, RM545V, RM545VE, RM545VM, RM545VR)
3 Hebel Vario-Antrieb (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
4 S t a r t k n o p f (RM 545 VE)
8.3 Lenker umklappen
Klemmgefahr!
Durch das Losen der Drehgriffe kann das Lenkeroberteil umklappen. Beim Aufschrauben der Drehgriffe Lenkeroberteil deshalb an der hochsten Stelle mit einer Hand halten.
- Starteril aushängen. (⇒ 7.4)
Transportposition-zumplatzsparen
Transportieren und Aufbewahren:
- Drehgriffe (1) so welt aufschauben, bis sie sich frei drehen. Die Freidrehungen verhindern ein selbständiges, gänzliches Abschrauben der Drehgriffe von den Schrauben (Verliersicherung).
- Lenkeroberteil (2) umklappen und auf dem Gerät aufliegen setzen.
Arbeitsposition - zum Arbeitsen mit dem Gerät:
- Lenkeroberteil (2) nach hinten aufklappen und mit einer Hand halten.
Drehgriffe (1) festschrauben.
8.4 Hohenverstellung Lenker
Der Lenker (1) kann in 3 Positionen fixiert werden:
I nieder
II mittel
III hoch
- Drehgriff Lenkerhohenverstellung (2) durch Drehen gegen den Uhrzeigersinn (ca. 5 Umdrehungen) offen.
- Lenker (1) mit beiden Händen fassen und durch Auf- oder Abbewegen in die gewünschte Position bringen. Auf eine identische Einstellung des Lenkers links und rechts achten.
- Drehgriff Lenkerhohenverstellung (2) im Uhrzeigersinn wieder festdrehen.
8.5 Zentrale
Schnitthöhenverstellung
RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VM:
Es konnen 7 Schnitthohen eingestellt werden.
Stufe 1:25 mm
Stufe 7:80 mm
RM 545 VR:
Es konnen 6 Schnitthohen eingestellt werden.
Stufe 1:20 mm
Stufe 6:75 mm
Verstellhebel (1) fur die Hohenverstellung befindet sich an der linken Seite des Gerätes (siehe Abbildung.
Gerat am Griff (2) fassen und den Verstellhebel (1) nach obenziehen und halten, um den Rastmechanismus zu losen. Gewünschte Schnitthöhe durch Auf- oder Abbewegen des Gerats einstellen.
- These kann an der Schnittthohenanzeige (3) abgelesen werden.
- Verstellhebel (1) wieder loslassen und Hohenverstellung einrasten setzen.
8.6 Akku und Ladegerät (RM 545 VE)
Der Rasenmaher RM 545 VE ist mit einem elektrischen Starter ausgestattet. Als Starterbatterie dient ein Lithium-lonen-Akku. Der Gebrauch des Akkus und des
Ladegerats ist in der mitgliefferten Gebrauchsanleitung des Verbrennungsmotors beschrieben.
i Der Akku darf nur mit dem mitgelieferten Ladegerat aufgeladen werden, beim Betrieb des Rasenmachers wird der Akku nicht nachgeladen. Zur Kontrolle des Ladezustands Taste (2) am Akku drucken.
Erstmalige Inbetriebnahme:
Schutzaufkleber (1) am Akku entfernen.
Ladegerat (K) an das Stromnetz anschließen und Akku (J) ca. 10 Sekunden laden. Damit wird der Schlafmodus (Auslieferungszustand) ausgeschaltet und der Akku aktiviert. Danach Akku vollständig aufladen.
Akku entnehmer und einsetzen:
- Akku (J) seitlich nach rechts aus dem Verbrennungsmotor enthalten und in umgekehrter Richtung wieder einsetzen.
8.7 Füllstandsanzeige
Der vom Messer erzeugte Luftstrom 14 hebt die Füllstandsanzeige (1) an. Ist der Grasfangkorb gefällt, stoppt der Lufstrom. Ist der Luftstrom zu gering, fällt die Füllstandsanzeige (1) in den Ruhezustand zurück. Dies ist ein Hinweis den Grasfangkorb zu entleeren.
Die uneingeschränkte Funktion der Füllstandsanzeige ist nur bei optimalm Luftstrom gegeben. AuBere Einflusse wie nasses, dichtes oder hohes Gras, niedrige Schnittstufen, Verschmutzung oder
Ahnliches konnen den Luftstrom und die Funktion der Füllstandsanzeige beeinträchtigen.
A Grasfangkorb wird befüllt
Grasfangkorb ist gefüllt
Gefüllten Grasfangkorb entleeren (11.4).
8.8 Grasfangkorb ein- und aushängen
Bei Geraten mit Mulchausrustung vor dem Einhängen des Grasfangkorbes Mulcheinsatz aus dem Auswurfkanal entnahme. ( 10.3)
Einhagen:
Auswurfklappe (1) offen und halten.
- Der Grasfangkorb (2) wird mit den Ausnehmungen (3) an der Aufnahme (4) am Gerä eingehängt.
Auswurfklappe (1) von Hand wieder schlieBen.
Aushängen:
Auswurfklappe (1) offen und halten.
- Grasfangkorb (2) nach oben anheben, von der Aufnahme (4) aushängen und entfernen.
Auswurfklappe (1) von Hand wieder schlieben.
9. Sicherheitseinrichtungen
Das Gerat ist für die sichere Bedienung und zum Schutz vor unsachgemäß Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.
Verletzungsgefahr!
Wird bei einer der
Sicherheitseinrichtungen ein Defekt festgestellt,darfas Gerat nicht in
Betriebgenommenwerden.
Wenden Sie sich an einen
Fachhandler, STIHL empfehl den
STIHL Fachhandler.
9.1 Schutzeinrichtungen
Der Rasenmacher ist mit Schutzeinrichtungen ausgestattet, die einen unbeabsichtigten Kontakt mit dem Mahmesser und mit ausgeworfenem Schnittgut verhindern.
Dazu zahlen das Gehäuse, die Auswurfklappe, der Grasfangkorb und der ordnungsgemäß montierte Lenker.
9.2 Motorstoppbugel
Der Rasenmacher ist mit einer Motorstopp-Vorrichtung ausgestellt.
Im laufenden Betrieb wird durch Loslassendes Motorstopbügels (1) der Verbrennungsmotor abgestellt.
Der Verbrennungsmotor und das Messer kommt innerhalb von 3 Sekunden zum Stillstand.
Verletzungsgefahr!
Ist die Nachlaufzeit des Messers großer, das Gerät nicht mehr verwenden und zum Fachhändler bringen.
Messen der Nachlaufzeit
Nach dem Starten des
Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar.
Die Nachlaufzeit entspricht der Dauer des
Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.
10. Hinweise zum Arbeitsen
Einen schonen und dachten Rasen erhält man,
- wenn mit langsamer
Fahrgeschwindigkeit gemäht wird. - wenn der Rasen früig gemagt und kurz gehalten wird.
- wenn bei bereits und trockenem Klima der Rasen nicht zu kurz gemaht wird, da er sonst von der Sonne verbrannt und unansehnlich wird.
- wenn mit scharfem Mahmesser garbeitet wird - Mahmesser davon regelmäßig schärfen (Fachhändler).
- wenn die Schnittrichtung regelmäßig gewechselt wird.
10.1 Arbeitsbereich des Bedieners
- Beim Starten und bei laufendem Verbrennungsmotor muss sich der Bediener aus Sicherheitsgrunden immer im Arbeitsbereich hinter dem Lenker aufhalten. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten.
Der Rasenmacherdorf ausschließlich von einer Person alleine bedient werden, Dritte haben sich dem Gefahrenbereich fernzuhalten. ( 4.)
10.2 Rasenmacher mit Rasenwalze
Das Modell RM 545 VR ist mit einer zweigeteilen Antriebswalze an der Hinterachse ausgestattet.
These erlaubt ein exaktes Mahlen entlang einer Rasenkante oder um Pflanzen.
Außer dem wird das Gras in Fahrrichtung gegliett, es entsteht ein typisches gestreiftes Muster auf dem Rasan.
10.3 Mulchen
Der Multi-Maher RM 545 VM ist mit einem speziellen Multimesser und einem bereits eingesetzten Mulcheinsatz ausgestattet.
Verletzungsgefahr!
Vor allen Arbeitsen am Mulcheinsatz
Verbrennungsmotor abstellen und
Zündkerzenstecker abziehen.
Mulcheinsatz einsetzen
Zur Verwendung des Gerats als Mulchmacher muss der Mulcheinsatz (1) eingesetzt werden:
Auswurfklappe öffnen und halten.
- Mulcheinsatz (1) in den Auswurfkanal einsetzen und durch Druck von oben mit beiden Rastnasen (2) am Gehäuse hörbar einrasten halten.
Auswurfklappe schlieBen.
Mulcheinsatz herausnehmen
Zur Verwendung des Geräts als Heckauswurfmaher oder Grassammler (mit geeignetem Grasfangkorb) muss der Mulcheinsatz (1) aus dem Gerät herausgenommen werden:
Auswurfklappe öffnen und halten.
- Arretierlasche (4) hochziehen und Mulcheinsatz (1) schrag nach oben aus dem Auswurfkanal herausziehen.
- Auswurfklappe schlieben (Heckauswurfmacher) oder Grasfangkorb einhängen und Auswurfklappe schlieben (Grassammler).
10.4 Wie sollen gemulcht werden?
Zum Mulchen ist eine Schnitthöhe zwischen 4 und 7 zu wahlen, da bei dieser Schnitthöhen-Einstellung das Gras am besten gehäckselt werden kann.
Bei zu geringer Schnithöhe kann das Mahergehause verstopfen und in weiterer Folge das Mahmesser blockieren.
Die Arbeitsgeschwindigkeit und Schnitthöhe sind beim Mulchen so zu wahlen, dass das Mult Messer das zu mahende Gras optimal zerkleinern kann und ein schones Schnittbild erzielt wird.
Bei hohem Gras sollen in mehreren Durchgangen und mit higheren Schnittthohen-Einstellungen gearbeitet werden.
Bei zu hohem Grasstand und feuchtem Gras sollen nicht gemulcht werden.
11. Gerät in Betriebnehmen
11.1 Verbrennungsmotor starten
Schaden am Gerat vermeiden!
Verbrennungsmotor nicht in hohem Gras starten. Bei erschwertem
Startvorgang höhere
Schnitthöheneinstellung wahlen.
i Nach dem Startvorgang arbeitet der Verbrennungsmotor aufgrund einer Fixgaseinstellung immer mit optimaler Arbeitsdrehzahl.
- Ölstand und Kraftstoffstand prüfen.
(⇒ 7.6)
RM 545, RM 545 T, RM 545 V, RM 545 VM, RM 545 VR:
Motorstopbügel (1) zum Lenker drücken und halten.
- 2 Starteril (2) langsam bis zum Kompressionswiderstand ausziehen. Anschließlich kraftig und schnell bis auf Armlänge durchziehen. Starteril (2) wieder langsam zurückführren, damit es wieder aufgerollt werden kann.
Vorgang wiederholen, bis der Verbrennungsmotor lauft.
RM 545 VE:
- Akku kontrollieren: Ladezustand prufen und Akku bei Bedarf auflagen. (⇒ 8.6)
Akku (3) einsetzen. - 2Motorstoppbugel (1) zum Lenker drucken und halten.
- 3Startknopf (4) drücken - maximal 5 Sekunden, danach wieder loslassen. Falls der Verbrennungsmotor nicht anspringen sollte, 1 Minute Pause vor dem nachsten Startversuch machen. Wiederholstart bei laufendem Verbrennungsmotor vermeiden.
11.2 Verbrennungsmotor abstellen
Zum Abstellen des Verbrennungsmotors Motorstoppbugel (1) loslassen. Verbrennungsmotor und Mahmesser kommt nach kurzer Auslaufzeit zum Stillstand.
- RM 545 VE: Ist das Gerät unbeaufsichtigt, Akku entnahmen und getrennt vom Gerät sowie sicher vor unbefugter Benutzung (z. B. durch Kinder) verwahren.
11.3 Fahrnantrieb
Die Rasenmaher RM 545 T, RM 545 V, RM 545 VE,
RM 545 VM, RM 545 VR sind mit einem Fahrnantrieb ausgestattet.
RM 545 T:
Eine Antriebsgeschwindigkeit vorwärts (Eingang-Getriebe)
3,6 km/h
RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:
Während der Fahrt stufenlos einstellbare Antriebsgeschwindigkeit vorwärts (VarioGetriebe)
2,2 km/h - 3,8 km/h
RM 545 VR:2,4 km/h-4,0 km/h
Fahrnantrieb einschalten:
- Verbrennungsmotor starten. ( 11.1)
- Bügel Fahrnantrieb (1) zum Lenkerziehen und halten. Der Fahrnantrieb schaltet sich ein und der Rasenmacher setzen sich vorwärts in Bewegung.
Schaden am Gerat vermeiden!
Bügel Fahrantrieb immer vollständig (bis zum Anschlag) betätigten, um Folgeschäden am Getriebe zu vermeiden.
Antriebsgeschwindigkeit einstellen (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR):
Schaden am Gerat vermeiden! Hebel Vario-Antrieb (2) nur bei laufendem Verbrennungsmotor betätigten.
- Fahrgeschwindigkeit erhöhen: Hebel Vario-Antrieb (2) während der Fahrt nach hintenziehen.
- Fahrgeschwindigkeit verringern: Hebel Vario-Antrieb (2) während der Fahrt nach vorne drucken.
Fahrnantrieb ausschalten:
- Bügel Fahrantrieb (1) loslassen. Der Fahrantrieb schaltet sich aus und der Rasenmacher bleibt stehen. Der Verbrennungsmotor lauft weiter.
Vor dem Aushängen des Grasfangkorbes Verbrennungsmotor abstellen und Mahmesser zum Stillstand kommt lessen.
Ein vollständig gefüllter Grasfangkorb kann bis zu 16 kg wiegen.
-
Grasfangkorb aushängen und abstellen. (⇒ 8.8)
-
Grasfangkorb an der Verschlusslasche (1) öffnen. Grasfangkorboberteil (2) aufklappen und halten. Grasfangkorb nach hinten umklappen und Schnittgut entleeren. Der Grasfangkorb kann mit den Haltegriffen (3, 4) am Grasfangkorboberteil und -unterteil gut festgehalten und bequem entleert werden.
GrasfangkorbschlieBen.
Grasfangkorb einhängen. ( 8.8)
12. Wartung
12.1 Allgemein
Verletzungsgefahr!
Beachten Sie die
Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit" (⇒ 4.).
Jährliche Wartung durch den Fachhändler:
Der Rasenmacher sollte einmal jährlich von einem Fachhändler überprüft werden. STIHL empfehl't den STIHL Fachhändler.
12.2 Gerat reinigen
Wartungsinterval: Nach jedem Einsatz
Eine sorgsame Behandlung schützt das Gerät vor Schäden und verlangert die Nutzungsdauer.
Verletzungsgefahr!
Verbrennungsmotor abstellen, Zündkerzenstecker abziehen, Akku entnehmer (bei RM 545 VE) und Gerat abkühlen lassen. Vor dem Aufstellen des Gerätes in die Reinigungssposition den Kraftstofftank entleeren (leerfahren). Gerät steht nur mit geöffneter Auswurfklappe sicher in der Reinigungssposition.
Hochste Schnittstufe auswahlen. ( 8.5)
Grasfangkorbaushängen. ( 8.8)
- Lenkeroberteil (1) nach hinten ablegen.
Auswurfklappe (2) offen und halten.
Gerat vorne am Tragegriff (3) anheben und wie abgebildet in die Reinigungsposition aufstellen.
Hinweise zum Reinigen:
- Verschmutzungen mit weniger Wasser, mit einer Bürste oder mit einem Tuch entfernen. Insbesondere auch das Mahmesser reinigen. Niemals Strahlwasser auf Teile des Verbrennungsmotors, Dichtungen, Lagerstellen richten.
- Angesetzte Grasrückstände vorab mit einem Holzstab lösen.
- Bei Bedarf einen Spezialreiniger verwenden (z. B. STIHL Spezialreiniger).
12.3 Messerverschleib prufen
Wartungsinterval: Vor jedem Einsatz
Verletzungsgefahr!
Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw.häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschreiben über Durchschnittlich schnell. Ein verschlüssen Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb immer einzuhalten.
Rasenmacher in Reinigungssposition hochkippen. ( 12.2)
-
Messer (1) reinigen.
-
Messerstärke An zumindest 5 Stellen mit einem Messschieber prufen. Insbesondere muss die Mindeststärke auch im Bereich der Messerflügel gegeben sein.
- Standardmesser:
Lineal (2) wie abgebildet an die jeweilige Messerkante anlagen und Rückschliff [B] messen.
- Multimesser (RM 545 VM):
Mindestbreite mit einem
Messschieber an der schmalsten Stelle
hinter den Messerflügeln prufen.
Das Messer ist zu ersetzen,
- wenn es beschädigt ist (Kerben, Risse),
- wenn die Messwerte an einer oder mehreren Stellen erreicht werden bzw. außerhalb der zulässigen Grenzen liegen.
Verschleibgrenzen
Standardmesser:
Messersträke A: > 2 mm
Rückschliff B: < 5 mm
2Verschleibgrenzen Multimesser (RM 545 VM):
Messersträke A: > 2 mm
Mindestbreite .. >55mm
12.4 Messer aus- und einbauen
Demontage:
- Geeignetes Holzstück (1, ca. 60x60mm) zum Gegenhalten des Messers (2) verwenden.
- Messerschraube (3) mit einem Schraubenschlüssel SW 17 ausschrauben.
- Messer (2), Messerschraube (3) und Sicherscheibe (4) abnehmer.
Montage:
Verletzungsgefahr!
Das Messer (2)arf nur wie abgebildet montiert werden. Die hochgebogenen Messerflugel müssen nach oben zeigen.
Das vorgeschriebene Anziehmoment der
Messerschraube tatsäch,
da die sichere Befestigung des
Schneidwerkzeuges davon
abhängt. Messerschraube (3)
zusätzlich mit Loctite 243 sichern.
Sicherscheibe (4) bei jeder Messermontage erneuern, Messerschraube (3) bei jedem Messertausch.
- Messerauflagefläche und Messerbuchse reinigen.
Wuchtheit Messer prüfen. (⇒ 12.5) - Messer (2) mit den hochgebogenen Flügeln nach oben (zum Gerät zeigend) montieren.
- Geeignetes Holzstück (1, ca. 60x60mm) zum Gegenhalten des Messers (2) verwenden.
- Messerschraube (3) mit neuer Sicherscheibe (4) eindreten und festziehen.
Anziehungmoment: 60 - 65 Nm
12.5 Wuchtheit Messer prufen
- Messer demontieren. (⇒ 12.4)
- Schraubenzieher (1) durch die Mittelbohrung (2) des Messer (3) führen und Messer waagrecht ausrichten. Wenn das Messer richtig ausgewucht ist, bleibt es in der waagrechten Lage.
- Wenn sich das Messer nach einer Seite neigt, diese Seite nachschleifen, bis das Gleichgewicht hergestellt ist.
(⇒ 12.6)
12.6 Mähmesser schärfen
STIHL empfehlt, das Scharfen des Mahmessers einem Fachmann zu überlassen. Bei falsch geschlüfennem Messer (falscher Scharfwinkel, Unwucht usw.) wird die Funktion des Geräts beeinträchtigt.
Scharfanleitung:
- Mähmesser ausbauen (⇒ 12.4).
- Mähmesser beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufarbungarf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.
- Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
Scharfwinkel von 30^ einhalten.
Schleifgrat an der Schneidkante gegebenenfalls nach dem Scharfvorgang mit einem feinen Schleifpapier entfern. - Verschleibgrenzen beachten. ( 12.3)
12.7 Seilzug Fahrentrieb einstehen
Wartungsinterval: Nach Bedarf
Die Spannung des Seilzugs ist werksseitig richtig eingestellt.
Das Nachstellen des Seilzugs ist nötig,
- wenn nach längerer Nutzungsdauer der Fahrnantrieb bei betätigtem Bügel Fahrnantrieb nicht ordnungsgemäß einsetzt.
- wenn der Fahrnantrieb permanent eingeschaltet ist. - Das heißt, der Rasenmacher setzen sich ungewollt beim Ziehen des Starterseils in Bewegung, obwohl der Bügel Fahrnantrieb nicht betägt ist.
Verletzungsgefahr!
Der Seilzug Führantrieb muss ordnungsgemäß eingestellt sein, wenn mit dem Gerät garbeitet wird. Bei Bedarf Fachhändler aufsuchen. STIHL empfeht den STIHL Fachhändler.
Spannung des Seilzugs kontrollieren:
Bügel Fahrantrieb betätigten und Rasenmacher gleichzeitig nach hintenziehen. Ab ca. einem Drittel des Hebelwegsmüssen die Antriebsräder blockieren.
Seilzug einstellen:
- Durch Drehen der Verstelltschraube (1) links am Lenkeroberteil in Richtung "+" wird die Spannung des Seilzugs erhöht, Drehen in Richtung "- verringert die Spannung.
12.8 Verbrennungsmotor
Wartungsinterval:
Siehe Gebrauchsanleitung Verbrennungsmotor.
Allgemein Hinweise:
Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der beiliegenden Gebrauchsanleitung Verbrennungsmotor entnahmen konnen.
Besonderss wichtig für eine lange Nutzungsdauer sind stets ausreichender Ölstand, der regelmäßige Öl- sowie Luftfilterwechsel.
Die empfohlenen Ölwechsel-Intervalle sowie Informationen über Motoröl und Ölfüllmenge finden Sie ebenfalls in der Gebrauchsanleitung Verbrennungsmotor.
Die Kuhlrippen müssen stets sauber gehalten werden, um eine ausreichende Kuhlung des Verbrennungsmotors zu gewährleisten.
12.9 Akku und Ladegerät warten
Wartungsinterval:
Siehe Gebrauchsanleitung Verbrennungsmotor.
12.10 Rader und Getriebe
Die Lager der Rader sind wartungsfrei. Das Getriebe ist wartungsfrei.
12.11 Rasenwalze warten
Die Antriebskette muss regelmäßig geschmiert werden, die Kugellager und die Walzen sind wartungsfrei.
Wartungsintervall: einmal jährlich bzw. nach Bedarf
- Für Servicezwecke Schraube (1, Torx 25) lösen und Abdeckung (2) abnehmer.
Antriebskette mit einem handelsüblichen Fett schmieren.
12.12 Aufbewährung und Stillegung (Winterpause)
Gerät in einem trockenen,
verschlossen, staubarmen Raum
aufbewahren. Stellen Sie sicher, dass es sich außerhalb der Reichweite von Kindern befindet.
Eventuelle Störungen vor der Einlagerung beheben. Das Gerät muss sich stets in einem betriebssicheren Zustand befinden. Kraftstofftank und Vergaser vor der Aufbewährung entleeren (z. B. durch Leerfahren).
Bei längerer Stillegung des Gerätes (Winterpause) zusätzlich die nachfolgenden Punkte beachten:
- Alle außeren Teile des Gerätes sorgfältig reinigen.
- Sümmtliche beweglichen Teile gut einölen bzw. einfetten.
Zündkerze herausschrauben (siehe Gebrauchsanleitung Verbrennungsmotor) und ca. 3cm^3 Motorol durch die Zündkerzenöffnung in den Verbrennungsmotor einfllen. Verbrennungsmotor eineige Male ohne Zündkerze durchdrehen (am Starterseilziehen).
Brandgefahr!
Zündkerzenstecker wegen Entzündungsgefahr weg vom Zündkerzenloch halten.
Zündkerze wieder einschrauben (siehe Gebrauchsanleitung Verbrennungsmotor).
- Ölwechsel durchführten (siehe Gebrauchsanleitung Verbrennungsmotor).
RM 545 VE:
- Akku entnehmen und getrennt vom Gerät außerhalb der Reichweite von unbefugten Personen in einem trockenen, staub- und frostfreiern Raum aufbewahren.
- Akku vor Saisonbeginn vollständig aufladen. (⇒ 8.6)
13. Transport
13.1 Transport
Verletzungsgefahr!
Beachten Sie vor dem Transport das Kapitel "Zu Ihrer Sicherheit".
(⇒ 4.)
Beim Transport immer geeignete Sicherheitsbekleidung (Sicherheitsschuhe, feste Handschuhe) tragen. Vor dem Anheiten bzw. Transport immer den Zündkerzenstecker abziehen. STIHL empfeht aus Sicherheitsgrunden, das Gerät nur mit Hilfe einer zweiten Person anzuheiten bzw. zu tragen. Vor dem Anheiten das Gewicht im Kapitel "Technische Daten" beachten.
Tragen des Geräts:
Gerat ausschließlich am Tragegriff (1) und am Lenker (2) anheben. Immer auf ausreichenden Abstand des Mahmessers vom Körper, insbesondere von Fußen und Beinen, achten.
VerzurrendesGeräts:
Gerat auf der Ladefläche mit geeigneten Befestigungsmitteln sichern und ausschließlich auf den 4 Rädern stehend transportieren.
- Seile bzw. Gurte am Lenkerunterteil (3) festmachen.
14. Umweltschutz
Rasenschmitt gehört nicht in den Müll, sondern soll kompostiert werden.
Verpackungen, Gerät und Zubehöre sind aus
recyclingfahigen Materialien hergestellt und entsprechend zu entsorgen.
Die getrennte, umweltgerechte Entsorgung von Materialresten fordert die Wiederverwendbarkeit von Wertstoffen. Aus thisem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". ( 4.10)
Wenden Sie sich an Ihr Recycling-Center oder ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind.
Abfallprodukte wie Akkus immerlich fachgerecht entsorgen.
Beachten Sie die ortlichen Vorschriften.Akku nicht über den Hausmull entsorgen,
beim Fachhändler oder bei der stoffsammelstelle abgeben.
- Akku entnehmen ( 8.6) und getrennt vom Rasenmaher entsorgen.
15. Verschleiß minimieren und Schäden vermeiden
Wichtige Hinweise zur Wartung und Pflege der Produktgruppe
Rasenmacher Benzin (STIHL RM)
Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHJ jeder Haftung aus.
Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schaden oder übermäßigem Verschleib an Ihr dem STIHL Gerät:
1. VerschleiBteile
Manche Teile des STIHL Gerätes unterliegen auch bei
bestimmungsgemäßem Gebrauch einem normalen VerschleB und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehoren u. a.:
- Mähmesser bzw. Multimesser
- Grasfangkorb
Keilriemen (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR) - Scheuerleisten
- Akku (RM 545 VE)
- Antriebskette (RM 545 VR)
2. Einhaltung der Vorgaben dieser Gebrauchsanleitung
Benutzung, Wartung und Lagerung des STIHL Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
- nicht von STIHL freigegebene Veränderungen am Produkt.
- Verwendung von nicht von STIHL zugelassenen Betriebsstoffen (Schmiermittel, Benzin und Motorol, siehe Angaben des Herstellers des Verbrennungsmotors).
Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativer minderwertig sind. - nicht bestimmungsgemäß Verwendung des Produktes.
-Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen. - Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.
3. Wartungsarbeiten
Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.
Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführrt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten.
STIHL Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.
Werden diese Arbeiten versäumt, konnen Schäden auftreten, die der Benutzer zu verantworten hat.
Dazu zahlen unter anderem:
- Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung.
- Schäden am Gerät durch die Verwendung von qualitatmeterwertigen Ersatzteilen.
- Schaden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schaden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhandlern durchgeführt wurden.
16. Übliche Ersatzteile
Mahmesser fur RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VR: 6340 702 0100
Multimesser fur RM 545 VM: 6340 702 0120
Messerschraube: 90083199075
Sicherscheibe: 0000 702 6600
Die Befestigungselemente des Mahmessers (z. B. Messerschraube) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim STIHL Fachhandler erhalten.
17. EU-Konformitätserklarung
17.1 Rasenmacher STIHL RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklart in alleiniger Verantwortung, dass
Bauart:Rasenmacher
Fabrikmarke: STIHL
- Typ: RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR
- Serienidentifizierung: 6340
den einschlagigen Bestimmungen der Richtlinien 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1, EN 14982, EN 60335-2-29, und EN 62233 (soweit anwendbar).
Name und Anschrift der beteiligten benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
Zur Ermittlung des gemessenen und des garantierten Schalleistungspegel wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren.
RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VM, RM 545.0 VR
Gemessener Schalleistungspegel: 94,4 dB(A)
- Garantierter Schalleistungspegel: 95 dB(A)
RM 545.0 VE
Gemessener Schalleistungspegel: 94,8 dB(A)
- Garantierter Schalleistungspegel: 96 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung der STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf dem Rasenmacher angegeben.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
i.V.
Matthias Fleischer, Bereichsleiter
Forschung und Entwicklung
i.V.
Sven Zimmermann, Bereichsleiter Qualität
17.2 Anschrift STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
17.3 Anschriften STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlicka 753
664 42 Modrice
18. Technische Daten
RM 545.0, RM 545.0 T, RM 545.0 V,
RM 545.0 VE, RM 545.0 VM
RM 545.0 VR:
Serienidentfizierung 6340
Bauart
Verbrennungsmotor
4-Takt-
Verbrennungs
motor
Hersteller
Verbrennungsmotor
Briggs
&
Schnittbreite 43 cm
Schneideinrichtung Messerbalken
Antrieb
Messerbalken permanent
Anziehmoment
Messerschraube 60 - 65 Nm
Rad-0 vorne 180 mm
Füllmenge
Grasfangkorb 601
Lange 147 cm
Breite 48 cm
Höhe 102 cm
RM 545.0:
Typenbezeichnung
Verbrennungsmotor Series 650 EXi
Hubraum 163 ccm
Nennleistung bei 2,4 - 2800
Nenndrehzahl kW-U/min
Startvorrichtung Seilstart
Kraftstofftank 1,0 I
Drehzahl
Messerbalken 2800 U/min
Schnitthohen 25 - 80 mm
Rad-0 hinten 200 mm
Gewicht 27 kg
Schallemissionen
Gemäß Richtlinie 2000/14/EC:
Garantierer Schall
leistungspegel L_WAd 95 dB(A)
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am
Arbeitsplatz LpA 82 dB(A)
Unsicherheit K_pA 2 dB(A)
Hand-Arm-Vibrationen
Angegebener Schwingungskennwert nach EN 12096:
RM 545.0:
Strattemessener Wert
ahw 4,80 m/sec2
Unsicherheit Khw 2,40 m/sec2
Messung gemäß EN 20643
RM 545.0 T:
Typenbezeichnung
Verbrennungsmotor Series 650 EXi
Hubraum 163 ccm
Nennleistung bei 2,4 - 2800
Nenndrehzahl kW-U/min
Startvorrichtung Seilstart
Kraftstofftank 1,01
Drehzahl
Messerbalken 2800 U/min
Schnithohen 25 - 80 mm
Rad-0 hinten 200 mm
Radantrieb Hinterrad 1-Gang
Gewicht 29 kg
Schallemissionen
Gemäß Richtlinie 2000/14/EC:
Garantier Schall
leistungspegel L_WAd 95 dB(A)
Gemäß Richtlinie 2006/42/EC:
Schaldruckpegel am
Arbeitsplatz L_pA 82 dB(A)
Unsicherheit K_PA 2 dB(A)
Hand-Arm-Vibrationen
Angegebener Schwingungskennwert nach EN 12096:
Gemessener Wert
a_hw 4,80 m/sec²
Unsicherheit K_hw 2,40 m/sec²
Messung gemäß EN 20643
RM 545.0 V:
Typesbezeichnung
Verbrennungsmotor Series 650 EXi
RM 545.0 V:
Hubraum 163 ccm
Nennleistung bei 2,4 - 2800
Nenndrehzahl kW-U/min
Startvorrichtung Seilstart
Kraftstofftank 1,0 I
Drehzahl
Messerbalken 2800 U/min
Schnitthohen 25 - 80 mm
Rad-Ø hinten 200 mm
Radantrieb Hinterrad Vario
Gewicht 29kg
Schallemissionen
Gemäß Richtlinie 2000/14/EC:
Garantierer Schall
leistungspegel L_WAd 95 dB(A)
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am
Arbeitsplatz L_pA 82 dB(A)
Unsicherheit K_pA 2 dB(A)
Hand-Arm-Vibrationen
Angegebener Schwingungskennwert nach EN 12096:
Gemessener Wert
ahw 4,80 m/sec2
Unsicherheit Khw 2,40 m/sec2
Messung gemäß EN 20643
RM 545.0 VE:
Typesbezeichnung
Verbrennungsmotor Series 675 iS
Hubraum 163 ccm
Li-Ionen-Akku und siehe
Ladegerät Gebrauchsanlei
tungdes
Verbrennungs
motors
Nennleistung bei 2,6 - 2800
Nenndrehzahl kW - U/min
RM 545.0 VE:
Startvorrichtung Elektrostart
Kraftstofftank 1,0 I
Drehzahl
Messerbalken 2800 U/min
Schnitthöhen 25 - 80 mm
Rad-0 hinten 200 mm
Radantrieb Hinterrad Vario
Gewicht 31 kg
Schallemissionen
Gemäß Richtlinie 2000/14/EC:
Garantier Schall
leistungspegel L_WAd 96 dB(A)
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am
Arbeitsplatz L_pA 83 dB(A)
Unsicherheit K_D 2 dB(A)
Hand-Arm-Vibrationen
Angegebener Schwingungskennwert nach EN 12096:
Gemessener Wert
a_hw 4,80 m/sec²
Unsicherheit K_hw 2,40 m/sec²
Messung gemäß EN 20643
RM 545.0 VM:
Typesbezeichnung
Verbrennungsmotor Series 650 EXi
Hubraum 163 ccm
Nennleistung bei 2,4 - 2800
Nenndrehzahl kW - U/min
Startvorrichtung Seilstart
Kraftstofftank 1,0 I
Drehzahl
Messerbalken 2800 U/min
Schnitthohen 25 - 80 mm
Rad-Ø hinten 200 mm
Radantrieb Hinterrad Vario
RM 545.0 VM:
Gewicht 30kg
Schallemissionen
Gemäß Richtlinie 2000/14/EC:
Garantier Schall
leistungspegel L_WAd 95 dB(A)
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am
Arbeitsplatz LpA 82 dB(A)
Unsicherheit K_pA 2 dB(A)
Hand-Arm-Vibrationen
Angegebener Schwingungskennwert
nach EN 12096:
Gemessener Wert
a_hw 4,80 m/sec²
Unsicherheit Khw 2,40 m/sec²
Messung gemäß EN 20643
RM 545.0 VR:
Typesbezeichnung
Verbrennungsmotor Series 650 EXi
Hubraum 163 cm
Nennleistung bei 2,4 - 2800
Nenndrehzahl kW - U/min
Startvorrichtung Seilstart
Kraftstofftank 1,0 I
Drehzahl
Messerbalken 2800 U/min
Schnitthohen 20 - 75 mm
Walzen-0 hinten 90 mm
Anrieb Walze Vario
Gewicht 30kg
Schallemissionen
Gemäß Richtlinie 2000/14/EC:
Garantier Schall
leistungspegel L_WAd 95 dB(A)
Gemäß Richtlinie 2006/42/EC:
RM 545.0 VR:
Schalldruckpegel am
Arbeitsplatz LpA 82 dB(A)
Unsicherheit K_pA 2 dB(A)
Hand-Arm-Vibrationen
Angegebener Schwingungskennwert nach EN 12096:
Gemessener Wert
a_hw 4,20 m/sec²
Unsicherheit K_hw 2,10 m/sec2
Messung gemäß EN 20643
Transport von Li-lonen-Akkus:
RM 545.0 VE: Die verwendeten Li-Ionen-Akkus erfüllen die nach UN-Handbuch ST/SG/AC.10/11/Rev.5 Teil III, Unterabschnitt 38.3 genannten Voraussetzungen.
Der Benutzer kann diese Akkus beim Straßentransport ohne weitere Auflagen zum Einsatzort des Geräts mitführren.
Beim Luft- oder Seetransport sind die länderspezifischen Vorschriften zu beachten.
Weiterfuhrende Transporthinweise siehe http://www.stihl.com/safety-data-sheets
18.1 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH-Verordnung (EG) Nr. 1907/2006 sind unter www.stihl.com/reach angegeben.
19. Fehlersuche
eventuell einen Fachhändler aufsuchen, STIHL empfehl't den STIHL Fachhändler.
Siehe Gebrauchsanleitung Verbrennungsmotor.
Störung:
Verbrennungsmotor lauft nicht an
Mögliche Ursache:
-Motorstoppbugel nicht betatigt.
- RM 545 VE: Akku ent laden oder defekt
-Kein Kraftstoff im Tank; Kraftstoffleitung verstopft.
- Schlechter, verschutzter oder alter Kraftstoff im Tank.
- Luftfilter verschmutzt.
Zündkerzenstecker von Zündkerze abgezogen; Zündkabel schlecht am Stecker befestigt.
Zündkerze verruß oder beschädigt;
falscher Elektrodenabstand.
-Rasenmachergehauseverstopf.
Abhilfe:
-Motorstoppbugel zum Lenker drucken und halten. ( 9.2)
- RM 545 VE: Akku aufladen oder ersetzen. (⇒ 8.6)
-Kraftstoff nachfüllen; Kraftstoffleitung reinigen.
- Stets frischen Markenkraftstoff, Benzin bleifrei verwenden; Vergaser reinigen.
- Luftfilter reinigen.
-Zundkerzenstecker aufstecken; Verbindung zwischen Zündkabel und Stecker prufen.
-Zundkerze reinigen oder ersetzen; Elektrodenabstand einstellen.
-Rasenmahrergehause reinigen-davor Zündkerzenstecker abziehen und bei RM 545 VE zusammen Akku entnahmen. ( 12.2)
Störung:
Erschwertes Starten oder die Leistung des Verbrennungsmotors{lsst nach.
Mögliche Ursache:
-Rasenmachergehauseverstopft.
- Mähen mit zu niedriger Schnittstufe bzw. die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß
Wasser im Kraftstoffank und Vergaser; Vergaser ist verstopf.
-Kraftstofftankverschmutzt.
- Luftfilter verschmutzt.
Zündkerze verruSt.
Abhilfe:
-Rasenmahrergehause reinigen-davor Zündkerzenstecker abziehen und bei RM 545 VE zusammen Akku entnahmen. ( 12.2)
-Hohere Schnittstufe einstellen bzw. Schiebegeschwindigkeit verringern. ( 8.5)
-Kraftstofftank entleeren, Kraftstoffleitung und Vergaser reinigen.
-Kraftstofftank reinigen.
-Luftfilter reinigen.
-Zundkerze reinigen.
Störung:
Mähkanal verstopf
Mögliche Ursache:
- Mähmesser ist verschlissen.
- Mahren von zu hohem oder zu feuchtem Gras.
Abhilfe:
- Mahmesser ersetzen. ( 12.4)
-Schnitthöhe und Mahgeschwindigkeit an Mahbedingungen anpassen. ( 10.) ( 8.5)
Störung:
Unsauberer Schnitt, Rasen wird gelb
Mögliche Ursache:
- Messer ist stumpf oder verschlissen.
Die Mahgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß.
Abhilfe:
-Messer scharfen oder ersetzen ( 12.6),( 12.4)
-Mahgeschwindigkeit verringn und/oder richtige Schnitthöhe wahlen (nicht in niederster Schnitthöhe arbeiten). ( 8.5) ( 11.3)
Störung:
Verbrennungsmotor wird sehr heiß.
Mögliche Ursache:
-Zu geringer Ölstand im Verbrennungsmotor.
Kuhlrippen versusmutzt.
Abhilfe:
-Motorol wechseln. ( 7.6)
-Kuhlrippen reinigen. ( 12.2)
Störung:
Kein Antrieb beim Betätigten des Bügels
Fahrnantrieb
Mögliche Ursache:
- Seilzug Fahrnantrieb falsch eingestellt.
- Seilzug Fahrnantrieb defect (z. B. geknickt).
- Keilriemen verschlissen.
- Gettriebe defect.
Abhilfe:
-Seilzug-Einstellung kontrollieren. ( 12.7)
- Seilzug ersetzen.
- Keilriemen ersetzen.
- Gettriebe ersetzen.
Störung:
Geschwindigkeitsregelung Vario-Antrieb Funktioniert nicht
Mögliche Ursache:
-Hebel Vario-Antrieb in falsche Richtung bewegt.
- Seilzug Vario-Antrieb ausgesprungen oder defekt (z. B. geknickt).
Abhilfe:
-Hebel Vario-Antrieb in die korrekte Richtung bewegen. ( 11.3)
-Seilzug Vario-Antrieb einhängen oder ersetzen.
Störung:
Starke Vibrationen während des Betriebs.
Mögliche Ursache:
- Messerschraube lose.
- Messer ist durch falsches Schleifen oder Bruch unwucht.
- Schneideinheit defekt.
- Befestigung des Verbrennungsmotors lose.
Abhilfe:
-Messerschraube festziehen. ( 12.4)
- Messer nachschleifen (wuchten) oder ersetzen. ( 12.5) , ( 12.6) , ✘
- Messer, Messerwelle und Messerbefestigung kontrollieren und ggf. reparieren.
- Schrauben Befestigung Verbrennungsmotor anziehen.
20. Serviceplan
20.1 Übergabebestätigung
20.2 Servicebestätigung
Geben Sie diese
Gebrauchsanleitung bei
Wartungsarbeiten Ihrem STIHL Fachhandler.
Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.
Service ausgeführrt am
Datum)nachsterService
Dear Customer,
STIHL Tirol GmbH
Hans Peter Stihl-Strasse 5
6336 Langkampfen
Austria
0478 111 9940 B - EN
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telephone:+4960713055358
AUTRICHE
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Telephone: +43 1 86596370
SUSSE
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telephone: +41 44 9493030
République Tchéque
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modrice
19. Recherche des pannes
Technische gegevens 107
REACH 109
Defectosporing 109
Tank de brandstoftank nicht te vo!
Kabelbreukbescherming rechts monteren:
14. Milieubescherming
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
18. Technische gegevens
RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR:
Gewicht 27kg
Geluidsemissie
Gewicht 29kg
Geluidsemissie
Startsystem ElektroStart
Brandstoftank 1,0 I
Toerental mesbalk 2800 omw/min
Gewicht 31kg
Geluidsemissie
Verbrandingsmotor start nicht
Mogelijkkeoorzaak:
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefono: +49 6071 3055358
AUSTRIA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
declar, como unico responsable, que
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
TÜV Rheinland LGA Products GmbH
Tillystraße 2
Produktkomponente 202
Gjore maskinen klar for bruk 202
Justerevaierenforfremdrift 208
Forbrenningsmotor 208
6. Produktkomponenter
Nr. Betegnelse Ant.
A Basisenhet 1
Koble ut fremdriften:
- Slipp fremdriftsbøylen (1). Fremdriften kobles ut, og gressklipperen stär stille. Forbrenningsmotoren fortsetter á kjøre.
Binde fast maskinen:
- Sikre maskinen med egnede festemidler på lasteflaten, og transporter den utelukkende staenden på de fire hjulene.
Fest stropper ellerseler pa styreunderdelen (3).
14. Miljøvern
Gressavklippet skal不解 kastes.
sammen med
husholdningsavfall.Det skal
komposteres.
Hans Peter Stihl-Straße 5
6336 Langkampfen
Østerrike
Montera styrhandtag 226
Montera kabelstyrning 226
7.2 Montera styrhandtag
Fasta hylsor styrhandtag:
Montera styrhandtag:
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österrike
20.1 Überlammningsbekräftelse
20.2 Servicebekräftelse
Överlamna denna braksanvising till din STIHL servande fackhandel vid unterhalb.
Datum für{nasta service
Arvoisa asiakas,
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Itävalta
Medfolgende dele 272
Monter styrehandtag 272
Monter kabelforing 272
6. Medfolgende delete
7.2 Monter styrehandtag
Monter styrehandtagets muffer:
Monter styrehandtag:
Dertil horer bl. a.:
- Kniv eller multikniv
- Graesopsamlingskurv
Kilerem (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
-Beskytteseslier
-Batteri (RM 545 VE) - Drivkæde (RM 545 VR)
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Avstrija
na lastno odgovornost izjavla, da naprava
- vrsta: kosilnica
-znamka:STIHL
-
tip: RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR
-
identifikaciona serije: 6340
ustreza zadevnim dolocbam Direktiv 2000/14/EC,2006/42/ES,2014/30/EU in 2011/65/EU ter da je bila razvita in izdelana skladno z razlicicami naslednjih standardov, veljavnimi na datum proizvodnje:EN ISO 5395-1, EN ISO 5395-2, EN 60335-1, EN 14982, EN 60335-2-29 in EN 62233 (kjer je to ustrezno).
Ime in naslov udelezenega imenovanega urada: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Avusturya
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
17.3 STIHL Dagitm sirketleri adresleri
ALMANYA
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
AVUSTURYA
STIHL Ges.m.b.H.
Eachmarktstraße 7
2334 Vosendorf
Telefon: +43 1 86596370
ISVIRE
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telefon: +41 44 9493030
CEK CUMHURIYETI
Andreas STIHL, spol. s r.o.
Chrlicka 753
664 42 Modrice
17.4 STIHL ithalatcilar adresleri
BOSNA HERSEK
UNIKOMERC d.o.o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
