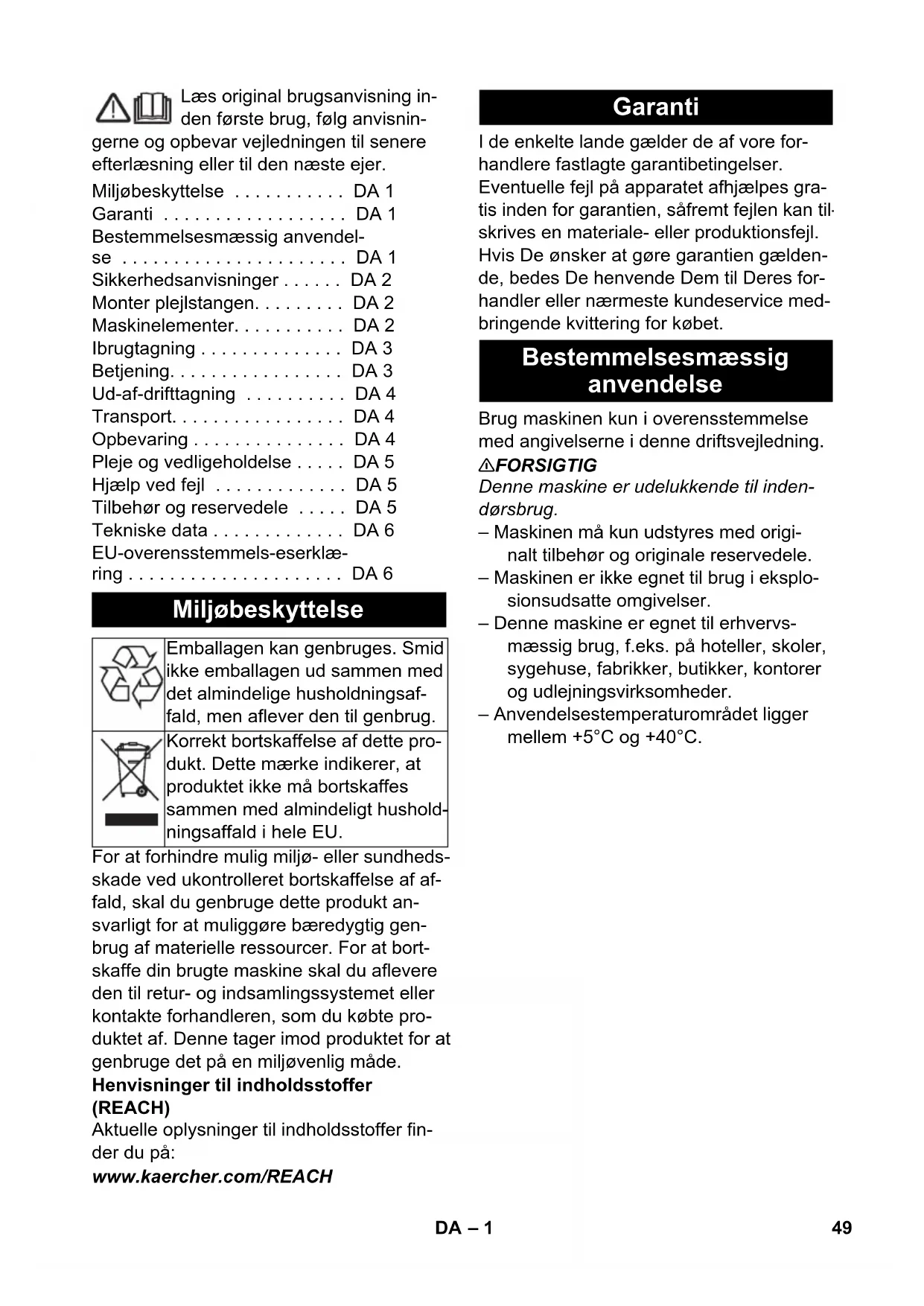

BRUGSANVISNING BDS 43150 C Classic Kärcher

Læs original brugsanvisning inden første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Bestemmelsesmæssig anvendelse DA 1

Sikkerhedsanvisninger ..... DA 2

Monter plejlstangen. ..... DA 2

Maskinelementer..... DA 2

Ibrugtagning ..... DA 3

Betjening. DA 3

Ud-af-drifttagning ..... DA 4

Transport. DA 4

Opbevaring ..... DA 4

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Korrekt bortskaffelse af dette produkt. Dette mærke indikerer, at produktet ikke må bortskaffes sammen med almindeligt husholdningsaffald i hele EU.

For at forhindre mulig miljø- eller sundhedsskade ved ukontrolleret bortskaffelse af affald, skal du genbruge dette produkt an-svarligt for at muliggøre bæredygtig gen-brug af materielle ressourcer. For at bort-skaffe din brugte maskine skal du aflevere den til retur- og indsamlingssystemet eller kontakte forhandleren, som du købte produktet af. Denne tager imod produktet for at genbruge det på en miljøvenlig måde.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Bestemmelsesmæssig anvendelse

Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

⚠FORSIGTIG

Denne maskine er udelukkende til indendørsbrug.

• Maskinen må kun udstyres med originalt tilbehør og originale reservedele.
• Maskinen er ikke egnet til brug i eksplosionsudsatte omgivelser.
• Denne maskine er egnet til erhvervs-mæssig brug, f.eks. på hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder.
• Anvendelsestemperaturområdet ligger mellem +5°C og +40°C.

Sikkerhedsanvisninger

Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikkerhedsanvisninger for disc-enskivemaskiner, nr. 5.956-659, inden maskinen tages i brug første gang.

Faregrader

⚠️FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

△FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås.

Låsemekanisme

Forhindrer, at maskinen tændes utilsigtet. For at tænde maskinen skal du først trykke på udløserknappen og derefter på tænd/sluk-kontakten.

Monter plejlstangen

Inden ibrugtagning skal plejlstangen monteres som vist, og der oprettes en elektrisk forbindelse.

1 Medbringer, skivebørste / pad-drivplade
2 Kost/padholder
3 Doseringshåndtag rensemiddelblanding (option)
4 Tænd/sluk-knap
5 Kabelkrog
6 Udløserknap
7 Håndtag
8 Håndtag hældningsjustering
9 Sikring børstedrev
10 Stikdåse til tilbehør
11 Rengøringsmiddeltank (option)
12 Motorrum
13 Kontakt til børstehastighed (kun BDS 43/Duo C)
** Ikke inkluderet i leveringen

Ibrugtagning

Strømledningen skal regelmæssigt kontrolleres for skader, som f.eks. dannelse af revner eller slitage. Hvis der konstateres skader, skal ledningen udskiftes inden maskinen tages i brug.
→ Kontroller maskinen for skader, skader skal fjernes af kundeservice.

Strømtislutning

– Se typeskilt/tekniske data for tilslutningsværdier
– El-tilslutningen skal gennemføres af en el-installatør og svare til IEC 60364-1.

⚠️FARE

Fare på grund af elektrisk stød.

- Kør ikke over netkablet.

⚠️FARE

Fysisk Risiko!

– Vikl aldrig netkablet omkring kroppen eller halsen.
- Netkablet må ikke komme i berøring med den roterende børste/pad.

Anbring børsten/paden

Bemærk:

Vælg det rigtige tilbehør til din rengøringsopgave.

→ Træk stikket ud af stikkontakten.
→ Træk håndtaget "Hældningsjustering".
→ Drej håndgrebet fremad i en vertikal position.
→ Giv slip for håndtaget "Hældningsjuste- ring".
→ Vip maskinen tilbage.

→ Sæt skivebørste/drivplade på medbringeren og drej den mod uret.

Fyld rengøringsmiddeltanken (option)

ADVARSEL

Risiko for beskadigelse. Brug kun de anbefalede rensemidler. Ved brug af andre rengøringsmidler bærer brugeren den forøgede risiko med hensyn til driftssikkerhed og ulykkesrisiko.

Brug kun rensemidler, der ikke indeholder opløsningsmidler, salt- eller oxidsyre.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

→ Påfyld renseopløsningen i rengøringsmiddeltanken.

Betjening

ADVARSEL

Fysisk Risiko! Betjeningen af maskinen kræver øvelse.

• Sørg for, at der ikke befinder sig nogle forhindringer i området, der skal renses.
• Kontroller om jordens beskaffenhed er egnet.
• Betjeningen er vanskeligere på ujævne eller ru overflader.

Indstilling af arbejdspositionen på håndgrebet

ADVARSEL

Risiko for ulykke hvis kontrollen over ma- skinen tabes. Juster håndtaget kun mens motoren står stille.

→ Træk håndtaget "Hældningsjustering".
→ Drej grebet i en behagelig position.
→ Giv slip for håndtaget "Hældningsjuste- ring".

Vælg børstehastighed (kun BDS 43/Duo C)

ADVARSEL

Risiko for at beskadige gulvbelægningen. Brug maskinen ikke på stedet.

→ Sæt stikket i en stikkontakt.
→ Juster grebet til den ønskede arbejdsposition. Se kapitlet "Indstilling af arbejdspositionen på håndgrebet".
→ Hold håndtaget fast med begge hænder.
→ Tryk på udløserknappen, og hold den trykket ned.
→ Tryk på tænd/sluk-knappen. Forinden skal du dreje håndtaget mindst 3 trin ned fra lodret position.

1 2 3

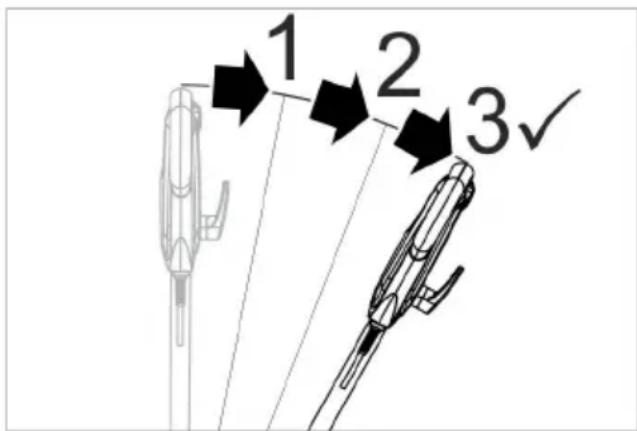

Figur: Oplåsning af tænd/sluk-kontakten

→ Giv slip for åbnetasten.
→ Slip tænd/sluk-kontakten for at afbryde maskinen.

Styr retningen

– Til venstre: Tryk grebet ned.

- Til højre: Løft grebet.

Rensning

→ Smør rensemiddelopløsning på gulvet eller tryk på doseringsgreb på rengøringsmiddeltank (option).
→ Skub maskinen over den flade, som skal renses.
→ Gentag proceduren ved stærke til-smudsninger.
→ Fjern derefter snavsevandet med en vådsuger eller en klud.

Ud-af-drifttagning

→ Træk stikket ud af stikkontakten.
→ Træk håndtaget "Hældningsjustering".
→ Drej håndtaget til lodret stilling.
→ Giv slip for håndtaget "Hældningsjuste- ring".
→ Rengøringsmiddeltanken (option) tages af og ubrugt rengøringsmiddelopløsning bortskaffes.
→ Sørg for at vikle hovedkablerne omkrin kabelkrogene.
→ Rengøringsmiddeltanken (option) skylles igennem med klart vand.
→ Placer maskinen i parkeringsposition.
→ Drivplade / skivebørste tages af.
→ Rens maskinens hus med en fugtig klud.

Transport

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Træk håndtaget "Hældningsjustering".
→ Drej håndtaget til lodret stilling.
→ Giv slip for håndtaget "Hældningsjuste- ring".
→ Tip maskinen tilbage i transportstilling og kør den til destinationen.
→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Opbevaring

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

→ Placer maskinen i parkeringsposition.
→ Opbevar maskinen i et tørt, frostbeskyl tet rum.

Risiko for tilskadekomst. Træk netstikket inden der arbejdes på maskinen.

→ Skyl snavsede skivebørster af med vand.
→ Vask snavsede pads på maksimalt 60 °C.
→ Rens maskinens hus med en fugtig klud.
→ Kontroller netkablet for beskadigelse.

Hjælp ved fejl

⚠️FARE

Risiko for tilskadekomst. Træk netstikket inden der arbejdes på maskinen.

Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel.

Fejl Afhjælpning
Utilstræk-keligt ren-gøringsre-sultat	Udskift den snavsede pad og vask den på maksimalt 60 °C.
	Udskift den slidte skivebørste/pad.
	Skyl snavsede skivebørster af med vand.
	Kontroller om anvendelsen af børste/pad og rengøringsmid-del er egnet.
Maskinen vibrerer stærkt	Kontroller at skivebørste/pad sidder korrekt.
	Kontroller pad-fastgørelsen.
	Anbring grebet lavere.
Pad roterer ikke	Sæt sikringen Børstedrev tilba-ge.
	Kontroller, om fremmedlege-mer blokerer børste/pad, fjern i givet fald fremmedlegemerne.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Navn Bestil-	lingsnr.
Drivskive BDS 43/150 C 6.36	9-899.0
Drivskive BDS 43/Duo C 6.36	9-901.0
Skrubbebørste (rød) 6.369-89	95.0
Skivebørste, hård (sort) 6.369-898.0
Shampooneringsbørste, medium blød (hvid/blå)	6.369-896.0
Poleringsbørste 6.369-897.0
Poleringspude 6.371-149.0
Pude, mikrofiber, sæt (5x) 6.9	905-526.0
Diamantpude, grov (hvid), sæt (5x)	6.371-256.0
Diamantpude, medium (gul), sæt (5x)	6.371-257.0
Diamantpude, fin (grøn), sæt (5x)	6.371-238.0
Pude, melamin (grå/hvid), sæt (2x)	6.371-023.0
Pude, blød (hvid), sæt (5x)	6.369-469.0
Pude, medium (rød), sæt (5x)	6.369-470.0
Pude, medium hård (grøn), sæt (5x)	6.369-472.0
Pude, hård (sort), sæt (5x)	6.369-473.0
Vandtank fuldstændig	9.753-058.0
Udvidelsesudstyr ekstra vægt	2.642-802.0

Tekniske data

		BDS 43/150 C	BDS 43/Duo C
Strømtislutning
Netspænding V 220-240
Frekvens Hz 50
Kapacitet, max. W 15	00 180	0
Kapslingsklasse IPX4
Beskyttelsesklasse I
Maksimalt tilladelig netimpedans	Ohm 0,433
Børste/pad
Diameter mm 430
Omdrejningstal 1/min	150	150/	300
Modpresningstryk	N/cm2	0,30
Mål og vægt
Vægt (uden tilbehør)	kg	43	42
Længde	mm 59	0
Bredde	mm 43	0
Højde	mm	1180
Underkørselshøjde	mm	90	125/370
Kabellængde	m	15
Indhold rensemid-deltank (option)	I	12
Oplyste værdier ifølge EN 60335-2-67
Samlet svingnings-værdi	m/s2	<2,5
Usikkerhed K m/s	2	1,5
Lydtryksniveau LpA	dB(A)	66,3
Usikkerhed KpA	dB(A)	2
Lydeffektniveau LWA+ usikkerhed KWA	dB(A)	84

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Gulvrenser

Type: 1.291-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-67

EN 55014-1: 2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Anvendte tyske standarder

-

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG
