Produkttype	Selvkørende fejemaskine
Mærke	Kärcher
Model	KM 130300 R D Classic
Mål (L x B x H)	2040 mm x 1330 mm x 1430 mm
Tomvægt	920 kg
Maksimal totalvægt	1397 kg
Drivmiddel	Yanmar 3TNV76A dieselmotor, 3 cylindre, 4-takt
Motorydelse	15,8 kW / 21,5 PS
Brændstoftankkapacitet	16 L (diesel)
Kørehastighed	10 km/t (frem og tilbage)
Maksimal hældning	18 % i kørselsretningen
Fejebredde uden sidebørster	1000 mm
Arbejdsbredde med sidebørster	1300 mm
Feje kapacitet (med sidebørster)	13.000 m²/t
Støvbeholder volumen	300 L
Tømmehøjde for beholder	1400 mm
Roterende børste (diameter x bredde)	300 mm x 1000 mm
Sidebørster (diameter)	600 mm
Filteroverflade	7,8 m² (støvfilter)
Lydtryksniveau (LpA)	80 dB(A)
Start hjælp	Gløderør forvarmning
Sikkerhed	Sædekontakt, parkeringsbremse, sikkerhedsstang ved tømning
Rutinemæssig vedligeholdelse	Daglig kontrol af niveauer (olie, brændstof, køling), rengøring af filter

Ofte stillede spørgsmål - KM 130300 R D Classic Kärcher

Hvordan starter jeg Kärcher KM 130300 R D Classic fejemaskinen?

For at starte: Sæt dig på førersædet (sædekontakten skal være aktiveret), træk parkeringsbremsen, skub gashåndtaget til 1/3, drej nøglen til forvarmning (indikatorlampe tændes), og når den slukker, drej til start mens du holder bremsepedalen nede.

Hvordan tømmer jeg støvbeholderen?

Løft rullebørsten og sidebørsten ved hjælp af betjeningshåndtagene, luk opsamlerklappen, løft støvbeholderen, nær dig langsomt en opsamler, træk parkeringsbremsen, åbn klappen for at tømme, luk derefter og sænk beholderen.

Hvad er den maksimale tilladte hældning under brug?

I kørselsretningen må hældningen ikke overstige 18 %. I vinkelret retning må den ikke overstige 10 %. Overhold disse grænser for at undgå risiko for væltning.

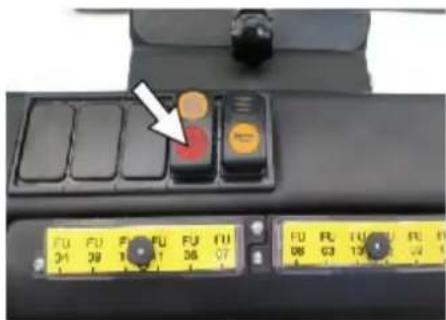

Hvordan vedligeholder jeg støvfilteret?

Rengør jævnligt filteret med den manuelle rengøringsknap. Vask aldrig filteret med vand. Udskift det om nødvendigt, kun via Kärcher service.

Hvilken type brændstof skal jeg bruge?

Brug diesel. Tank aldrig i et lukket rum, sluk motoren, undgå kontakt med varme overflader, og tør eventuelt spild op.

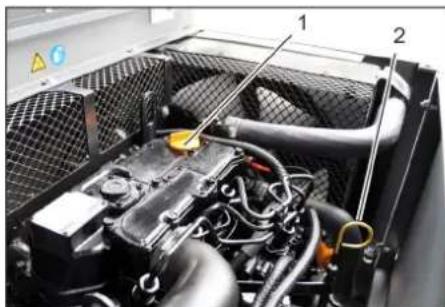

Hvordan kontrollerer jeg motorolieniveauet?

Lad motoren køle af, vent 5 minutter efter stop, træk målepinden ud, tør den af, skru den i igen, træk den derefter ud igen for at aflæse niveauet. Niveauet skal være mellem MIN- og MAX-mærkerne.

Hvad gør jeg, hvis maskinen ikke starter?

Kontrollér, at du sidder på sædet (sikkerhedskontakt), at bremsepedalen er trykket ned, at batteriet er opladet, at tanken indeholder brændstof, og at forvarmning er udført. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan transporterer jeg fejemaskinen sikkert?

Sluk motoren, fjern nøglen, træk parkeringsbremsen, afbryd batteriet, fastgør maskinen ved fastgøringspunkterne (4x) med stropper, og sikr hjulene med kiler. Overhold tomvægten på 920 kg.

Hvilke gulvbelægninger er egnede?

Fejemaskinen er egnet til asfalt, industrigulve, støbt afretningslag, beton og belægningssten. Brug den ikke på ustabile eller farlige overflader.

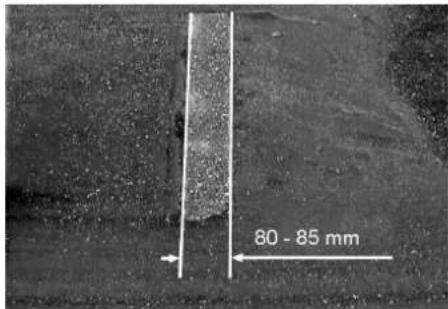

Hvordan justerer jeg fejesporet fra den roterende børste?

Efter at have sænket børsten på et støvet gulv, lad den rotere i cirka 10 sekunder, og kør derefter baglæns. Sporet skal danne et rektangel på 80-85 mm bredt. Juster om nødvendigt via justeringsskruer.

BRUGSANVISNING KM 130300 R D Classic Kärcher

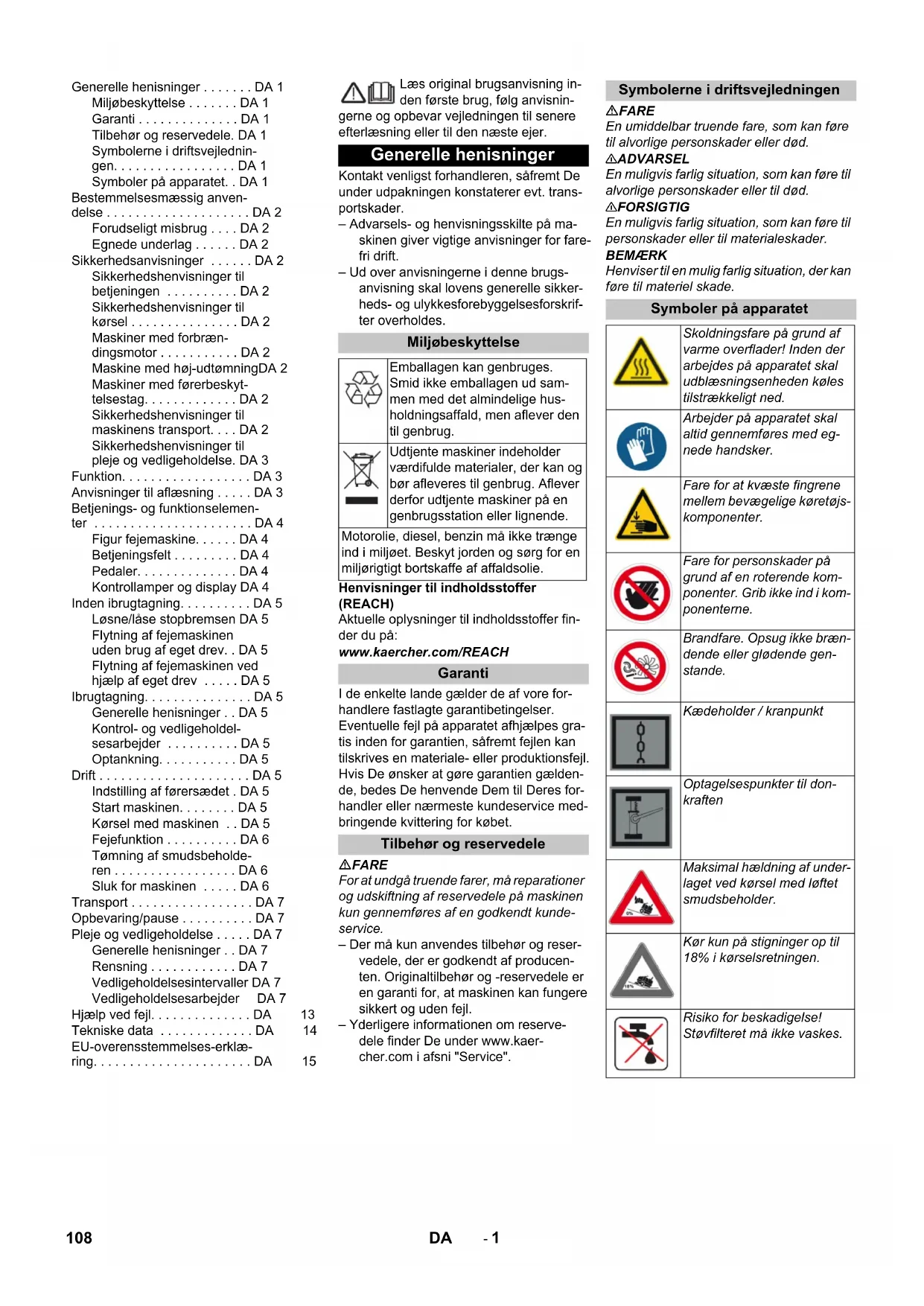

Symbolerne i driftsvejledningen

DA 1

Symboler på apparatet. . DA 1

Bestemmelsesmæssig anvendelse

DA 2

Forudseligt misbrug . . . DA 2

Egnede underlag . . . . . DA 2

Sikkerhedsanvisninger . . . . . . DA 2

Sikkerhedshenvisninger til

betjeningen DA 2

Sikkerhedshenvisninger til

kørsel .DA 2

Maskine med høj-udtømningDA 2

Maskiner med førerbeskyttelsestag.

DA 2

Sikkerhedshenvisninger til

maskinens transport. . . . DA 2

Sikkerhedshenvisninger til

pleje og vedligeholdelse. DA 3

Funktion. DA 3

Betjenings- og Funktionselemen

ter DA 4

Figur fejemaskine. . . . . DA 4

Betjeningsfelt . DA 4

Pedaler. DA 4

edenbrug af eget drev..DA5

Flytning af fejemaskinen ved

hjaelp af eget drev . . . DA 5

Ibrugtagning. DA 5

GenerelleHenisninger..DA5

Indstilling af førersædet

Start maskinen

Kørsel med maskinen

Fejefunktion

Tømning af smudsbeholderen

Rengøring

Sluk for maskinen

Transport

Opbevaring/pause

Pleje og vedligeholdelse

Generelle henvisninger

Rensning

Vedligeholdelsesintervaller

Vedligeholdelsesarbejder

Læs original brugsanvisning inden første brug, følg anvisningerne.

Gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Generelle henvisninger

Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. transportskader.

• Advarsels- og henvisningsskilte på maskinen giver vigtige anvisninger for farefri drift.
• Ud over anvisningerne i denne brugsanvisning skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente maskiner på en genbrugsstation eller lignende.

Motorolie, diesel, benzin må ikke trænge ind i miljøet. Beskyt jorden og sørg for en miljørigtigt bortskaffelse af affaldsolie.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.

Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. Yderligere information om reservedele finder De under www.kaercher.com i afsnit "Service".

Symbolerne i driftsvejledningen

△FARE

En umiddelbart truende fare, som kan føre til alvorlige personskader eller død.

△ADVARSEL

Symboler på apparatet

	Skoldningsfare på grund af varme overfladerl Inden der arbejdes på apparatet skal udblænsningsenheden køles tilstrækkeligt ned.
	Arbejder på apparatet skal altid gennemføres med eg-nede handsker.
	Fare for at kvæste fingrene méllem bevægelige køretøjs-komponenter.
	Fare for personskader på grund af en roterende kom-ponenter. Grib ikke ind i kom-ponenterne.
	Brandfare. Opsug ikke braen-dende eller glødende gen-stande.
	Kædeholder / kranpunkt
	Optagelsespunkter til don-kraften
	Maksimal hældning af under-laget ved kørsel med løftet smudsbeholder.
	Kør kun på stigninger op til 18% i kørselsretningen.
	Risiko for beskadigelse! Støvfilteretmökke vaskes.

Bestemmelsesmæssig anvendelse

Fejemaskinen er beregnet til rengøring af gulve til industriel brug og f.eks. til følgende anvendelsesområder:

■ Parkeringspladser, produktionsanlæg, logistikområder, hotel, detailhandel, lagerområder, gangstier. → Brug fejemaskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

Enhver anvendelse, der går herudover, gælder som ikke bestemmelsesmæssig. Producenten er ikke ansvarlig for skader, der måtte opstå som følge heraf; risikoen er brugerens alene.

→ Der må ikke foretages ændringer på maskinen. → Fejemaskinen er kun egnet til de typer underlag, der er beskrevet i brugsanvisningen. → Der må kun køres på de arealer, som producenten eller dennes repræsentant har frigivet hertil. → Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions-, brandfare).

Forudseligt misbrug

→ Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede syrer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blandinger. Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af. → Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærkt alkaliske eller sure rengøringsmidler må aldrig opsuges/opsamles. → Fej/opsug ikke brændende eller glødende genstande. → Maskinen er ikke egnet til fejning af sundhedsfarlige stoffer. → Maskinen må ikke bruges i lukkede rum. Det er forbudt at opholde sig i fareområdet. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko. → Det er ikke tilladt at medføre passagerer. Det er forbudt at skubbe/trække eller transportere genstande med denne maskine.

Egnede underlag

■ Asfalt, industrigulve ■ Afretningslag, beton ■ Brosten

Sikkerhedsanvisninger

Sikkerhedshenvisninger til betjeningen

Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. Overhold de gældende sikkerhedsforskrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko.

FARE

Fysisk risiko!

I områder, hvor der er mulighed for, at betjeningspersonalet kan rammes af faldende genstande, må maskinen ikke bruges uden beskyttelsestag mod faldende genstande. Brugeren skal anvende maskinen i henhold til dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være opmærksom på andre personer, især børn. Forholdsregler, regler og direktiver til køretøjer skal altid følges. Før begyndelse af arbejdet skal operatøren/brugeren kontrollere, om alle beskyttelsesanordninger er korrekt monteret og fungerer. Maskinens operatør/bruger er ansvarlig for ulykker med andre personer eller deres ejendom. Hold øje med, at operatøren bruger snæver beklædning. Brug fast skotøj og undgå snæver beklædning. Kontroller lokalområdet (f.eks. for børn) inden maskinen startes. Hold øje med tilstrækkelig sigtbarhed! Hvis motoren er tændt, må maskinen aldrig være uden opsyn. Brugeren må først forlade maskinen, hvis motoren er gået i stå, hvis maskinen er sikret imod utilsigtede bevægelser, og hvis startnøglen blev fjernet. Startnøglen skal fjernes for at garantere, at ingen uvedkommende kan bruge maskinen. Maskinen må kun bruges af personer, som blev oplyst om brugen, eller som kan dokumentere, at de er i stand til at betjene maskinen og udtrykkeligt blev betroet med brugen. Maskinen er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fysiske, sensoriske eller åndelige evner er indskrænket, eller af personer med manglende erfaring og/eller kendskab, medmindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i maskinens håndtering. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

Sikkerhedsanvisninger til kørsel

FARE

Risiko for ulykke, fare for personskader!

Kørehastigheden skal tilpasses til de gældende betingelser. Risiko for at vælte ved for store stigninger. Kør kun på stigninger op til 18 % i kørselsretningen.

Risiko for at vælte ved ustabilt underlag.

Kør kun med maskinen på et fast underlag. Risiko for at vælte ved for stor hældning til sider. Kør kun ad stigninger på op til 10 % på tværs af kørselsretningen.

Maskiner med forbrændingsmotor

Risiko

Fysisk risiko!

Forbrændingsgasåbningen må ikke lukkes. → Bøj dig aldrig over eller grib aldrig ind i forbrændingsgasåbningen (skoldningsfare). → Berør ikke eller grib ikke fat i drivmotoren (skoldningsfare). Forbrændingsgas er giftig og sundhedsskadelig, den må ikke indåndes. → Motoren har et efterløb på ca. 3-4 sekunder, efter at der er slukket for den. Det er meget vigtigt at holde afstand til arbejdsområdet i den tid.

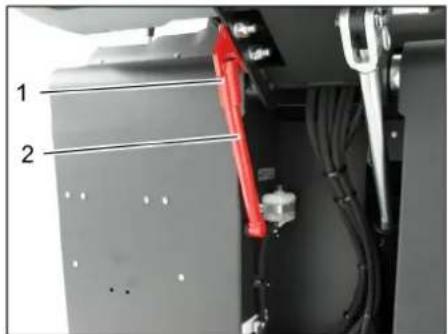

Maskine med høj udtømning

△FARE

Fysisk risiko!

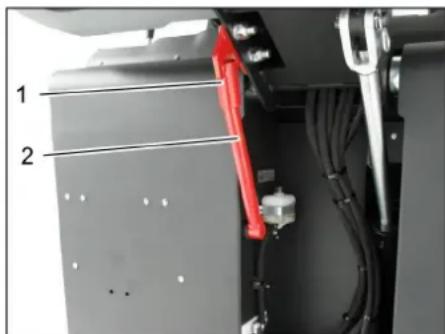

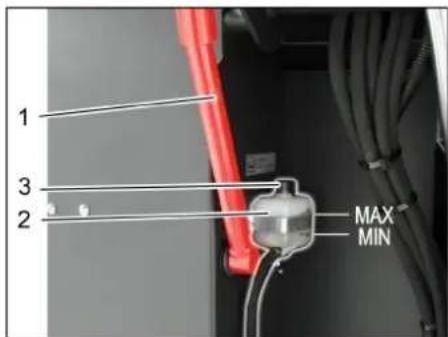

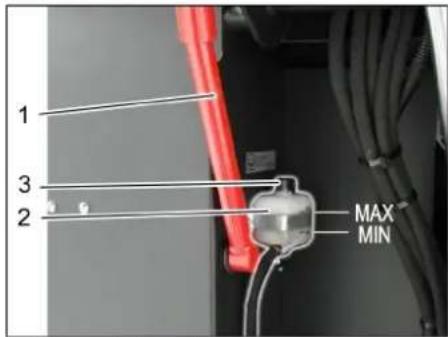

→ Ved arbejde på den høje tømning skal smudsbeholderen løftes helt op og sikres. → Sikringen må kun foretages uden for fareområdet.

Maskiner med førerbeskyttelsestag

VARSEL

Førerbeskyttelsestaget (option) beskytter mod større nedfaldende dele. Det giver ingen styrtbeskyttelse!

Sikkerhedshenvisninger til maskinens transport

→ Tag højde for maskinens tomvægt (transportvægt), når den transporteres på trailer eller køretøjer. → Til transport af maskinen skal batteriet frakobles og maskinen fastgøres sikkert.

Sikkerhedshenvisninger til pleje og vedligeholdelse

→ Inden maskinen renses eller vedligeholdes, udskiftning af komponenter eller omstilling til en anden funktion, skal maskinen slukkes og evt. trækkes startnøglen ud. → Ved arbejde på el-anlægget skal batteriet udkobles. → Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader). Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser. Sikkerhedskontrollerne i henhold til de lokale gældende forskrifter for mobile industrimaskiner skal overholdes. → Arbejde på apparatet skal altid gennemføres med egnede handsker.

Funktion

Fejemaskinen arbejder ud fra overstrøprincippet. Den roterende fejevalse transporterer snavset direkte ind i smudsbeholderen. - Sidebørsterne rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane. - Fintstøv indsuges via støvfilteret igennem sugeblæseren.

Anvisninger til aflæsning

△FARE

Egenvægt (udenkomponent-sæt)	920 kg*
* Hvis komponentsæt er monteret, er væg-ten endnu hjere.

→ Ved af- og pålæsning af maskinen skal der bruges en egnet rampe eller en kran! → Ved brug af en rampe skal der tages højde for: Afstand til gulvet 70 mm

Betjenings- og funktionselementer

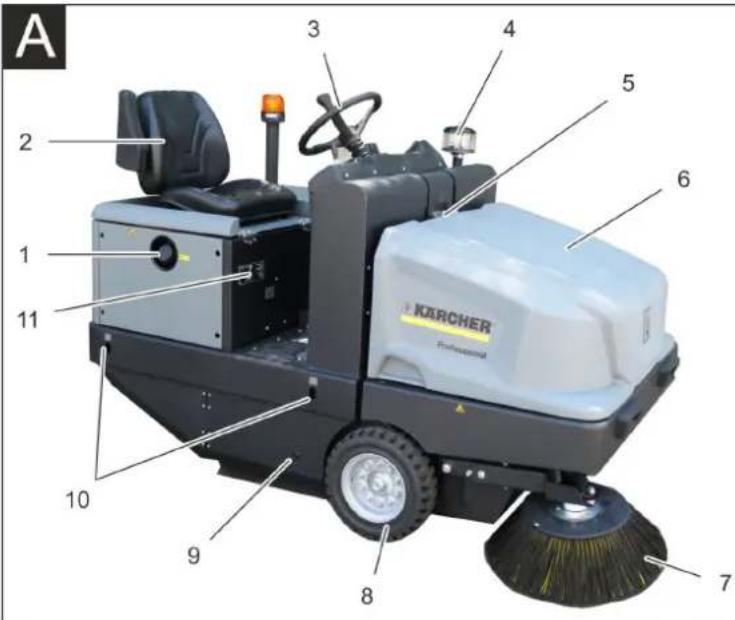

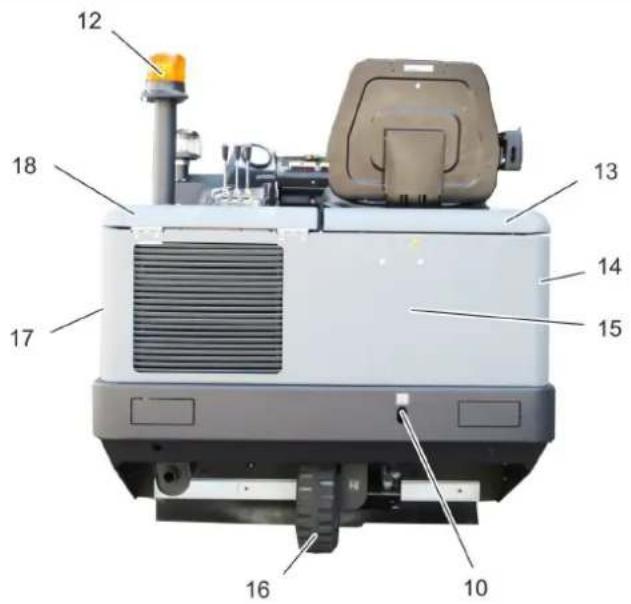

Figur fejemaskine

Figur A

1 Tanklås 2 Sæde (med sikkerhedsafbryder) 3 Rat 4 Skillecentrifuge 5 Låseanordning maskinens hætte 6 Skærm 7 Sidebørste, højre 8 Forhjul 9 Tilgang fejevalse 10 Punkt til at surre fast 11 Typeskilt 12 Rundomkring-advarselslys 13 Maskinhætte højre 14 Afdækning, højre 15 Hækbeklædning 16 Baghjul 17 Afdækning, venstre 18 Motorhjelm venstre

Valgfrit udstyr

Fører-beskyttelsestag 2.85	1-691.0
Arbejdsbelysning 2.851-279.0
Sideborste, venstre 2.851-272.0

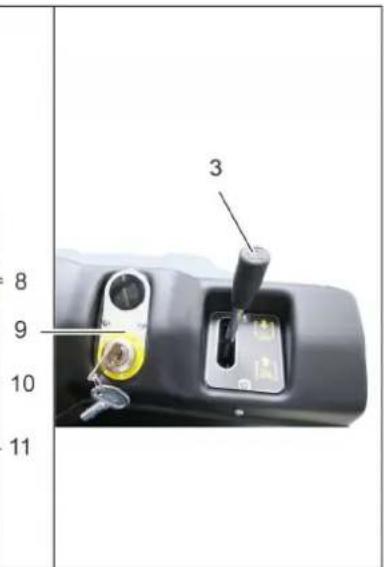

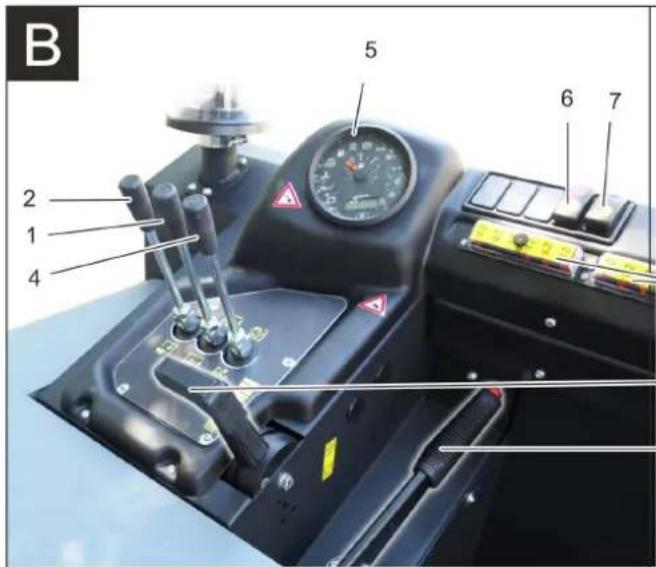

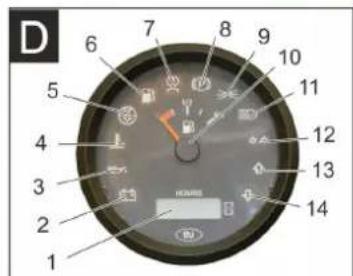

Betjeningsfelt Pedaler

Figur 3

1 Betjeningshåndtag Fejevalsen hæves/sænkes 2 Betjeningshåndtag Løft/sænk smudsbeholder 3 Betjeningshåndtag Sidebørsterne hæves/sænkes 4 Betjeningshåndtag Åbne/lukke beholderklappen 5 Kontrollamper og display 6 Kontakt blæser og filterrensning Stilling i midten: Filterrensning og blæser FRA Stilling bagtil: Blæser til Stilling foran: Filterrensning TIL 7 Kontakt horn 8 Sikringer 9 Tændingslås Glødetrådssymbol: Forvarmning Position 0: Slukke motoren Position 1: Tænding tændt Position 2: Tænd motoren 10 Omdrejningstaljustering motor Gashåndtag 11 Stopbremse

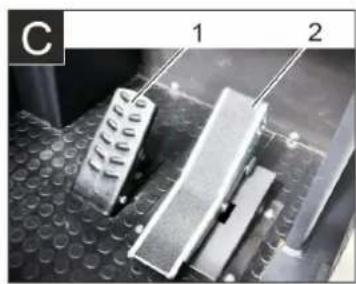

Figur

1 Bremsepedal 2 Korepedal frem / tilbage

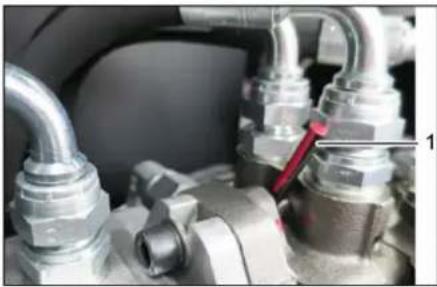

Flytning af fejemaskinen uden brug af eget drev

1 Frigøringsarmen er oppe - maskinen kan skubbes.

Åbn motorskærmen. → Drej frigøringsarmen (rød) i øverste stilling.

BEMÆRK

Fejemaskinen må ikke flyttes uden brug af eget drev over længere strækninger og ikke hurtigere end 10 km/h. Efter forskydningen skal friløbshåndtaget drejes tilbage igen.

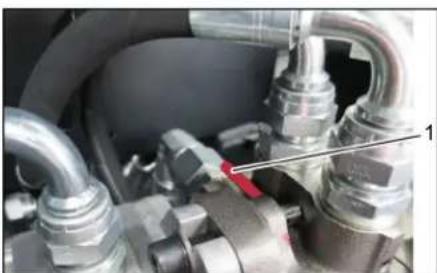

Flytning af fejemaskinen ved hjælp af eget drev

1. Position frigørsarm nede - maskinen er klar til at køre. → Hydraulikpumpens friløb drejes med uret tilbage til anslag efter forskydning af maskinen.

Ibrugtagning

Generelle henvisninger

For ibrugtagningen skal motorproducentens betjeningsvejledning læses, og der skal især holdes øje med sikkerhedshenvisningerne. Stil fejemaskinen på et plant underlag. → Træk tændingsnøglen ud. → Aktiver stopbremsen.

Kontrol- og vedligeholdelsesarbejder

Dagligt inden driftsstart

→ Kontroller brændstoftankens påfyldningsniveau. → Kontroller motoroliestanden. → Kontroller væskestanden i kølemiddeludligningsbeholderen. → Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller hjulene for opviklede bånd. → Kontroller sikcentrifugen og luftfilteret, rengør det ved behov. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader. Rens støvfilteret med tast "Filterensning".

→ Kontroller brændstoftankens påfyldningsniveau. → Kontroller motoroliestanden. → Kontroller væskestanden i kølemiddeludligningsbeholderen. → Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller hjulene for opviklede bånd. → Kontroller sikcentrifugen og luftfilteret, rengør det ved behov. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader. Rens støvfilteret med tast "Filterensning".

Eksplosionsrisiko! → Der må kun bruges det brændstof, som er angivet i betjeningsvejledningen. Tank ikke i lukkede rum. Rygning og åben ild er forbudt. → Læg mærke til, at intet brændstof kommer i kontakt med varme overflader. → Kontroller brændstofindholdet via tankindikatoren. Sluk for motoren. Åbn tankdækslet. Fyld brændstof på. Tør spildt brændstof af og luk tankdækslet.

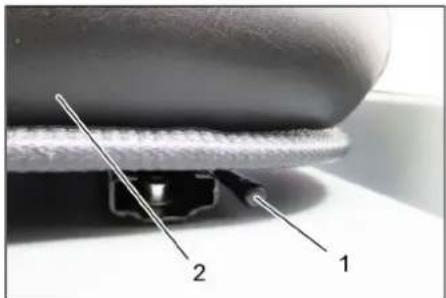

Indstilling af førersædet

→ Træk armen til sædejustering ud. Flyt sædet, slip armen og sæt den i indgreb. → Flyt sædet frem og tilbage for at kontrollere, at det er i indgreb.

→ Traekarmentilsædejustering ud. Flyt sædet, slip armen og sæt den i indgreb. → Flyt sædet frem og tilbage for at kontrollere, at det er i indgreb.

Start maskinen

Bemærk: Maskinen er udstyret med en sikkerhedsafbryder i sædet. Maskinen slukker, når førersædet forlades.

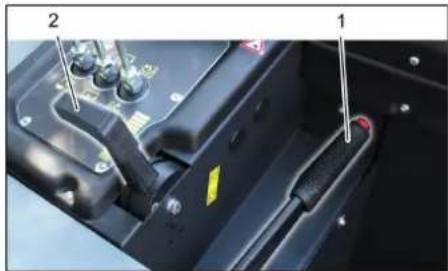

1 Stopbremse 2 Omdrejningstaljustering motor

→ Tag plads på førersædet. → Aktiver stopbremsen. → Skub omstilleren til motorens omdrejningstal 1/3 fremad.

Forvarmning

Sæt startnøglen i tændingslåsen. → Drej startnøglen til position "Glødetråd". Lampen til forvarmningen lyser.

Tænd motoren

→ Til start af motoren skal bremsepedalen trykkes. → Drej startnøglen til position "II" hvis lampen til forvarmningen slukkes. Slip tændingsnøglen, når maskinen er startet.

Bemærk: Hold aldrig tændingsnøglen aktiveret i mere end 10 sekunder. Vent i mindst 10 sekunder, inden tændingsnøglen drejes igen.

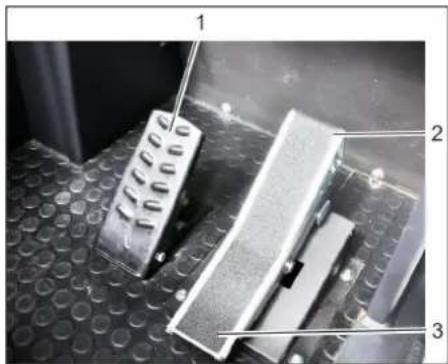

Kørsel med maskinen

1 Bremsepedal 2 Korepedal "frem" 3 Kørepedal "bak"

→ Skub omstilleren til motorens omdrejningstal helt fremad (driftsomdrejningstal). Trykke bremsepedalen og hold den nede. → Løsn stopbremsen.

Kør frem

→ Træd langsomt på kørepedal "fremad".

Bak

Fysisk risiko!

Hvis du kører tilbage, må der ikke opstå risiko for tredje personer, evt. bør du dirigeres ind. Træd langsomt på kørepedalen "bak".

Køreegenskaber

Kørehastigheden kan reguleres trinløst med kørepedalerne. → Undgå rykvis aktivering af pedalen, da det kan beskadige hydraulikanlægget. Slæk lidt på kørepedalen ved hastighedsreduktion på stigninger.

Bremsning

Slip kørepedalen. Maskinen bremser automatisk og bliver stående. Bemærk: Bremseeffekten kan understøttes ved at trykke bremsepedalen.

Kørsel over forhindringer

Kørsel over faste forhindringer op til 70 mm: Kør langsomt og forsigtigt fremad og over forhindringen. Kørsel over faste forhindringer over 70 mm → Der må kun køres hen over sådanne forhindringer ved hjælp af en dertil egnet rampe.

Fejefunktion

BEMÆRK

Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fejesystem.

Bemærk: For at få et optimalt rengøringsresultat bør kørehastigheden tilpasses forholdene.

Bemærk: Støvfilteret bør renses jævnligt under drift.

Bemærk: Hvis der hyppigt arbejdes i områder med finstøv, skal filteret oftere renses.

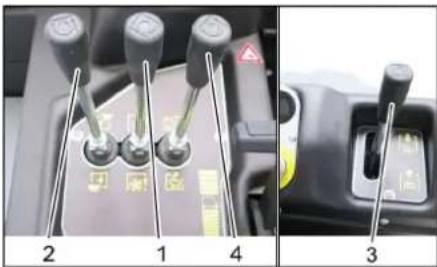

Betjeningshandtag

1 Betjeningshandtag fejevalse 2 Betjeningshandtag snavsbeholder 3 Betjeningshandtag sidekost 4 Betjeningshandtag beholderklap

Betjeningshandtag fejevalse

Betjeningshandtag fejevalse (1) fremad: Fejevalsen sænkes. Betjeningshandtag fejevalse (1) tilbage: Fejevalsen løftes.

Betjeningshandtag snavsbeholder

Betjeningshandtag snavsbeholder (2) fremad: Snavsbeholderen sænkes.

Betjeningshandtag snavsbeholder (2) tilbage: Snavsbeholderen løftes.

Betjeningshandtag sidekost

Betjeningshandtag sidebørster (3) fremad: Sidekosten sænkes.

Betjeningshandtag sidebørster (3) tilbage: Sidekosten løftes.

Betjeningshandtag beholderklap

Betjeningshandtag beholderklap (4) fremad: Beholderklappen på snavsbeholderen åbnes. Betjeningshandtag beholderklap (4) tilbage: Beholderklappen på snavsbeholderen lukkes.

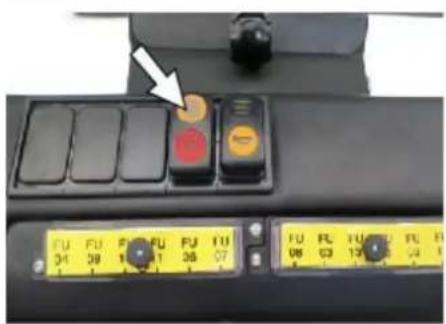

Fejning af tørre underlag

Tænd blæseren. Ved rengøring af plane flader: Betjeningshandtag fejevalse (1) fremad: Fejevalsen sænkes. Betjeningshandtag beholderklap (4) fremad: Beholderklappen åbnes. Ved rengøring af kanter: Betjeningshandtag sidebørster (3) fremad: Sidekosten sænkes.

Fejning af fugtige eller våde underlag

→ Sluk blæseren. → Ved rengøring af plane flader: Betjeningshåndtag fejevalse (1) fremad: Fejevalsen sænkes. → Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes. → Ved rengøring af kanter: Betjeningshåndtag sidebørster (3) fremad: Sidekosten sænkes.

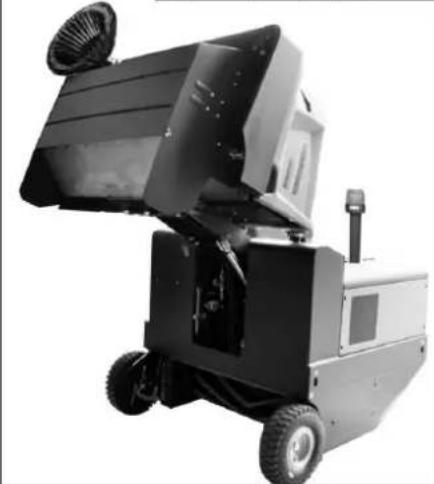

Tømning af smudsbeholderen

△FARE

Fysisk risiko!

→ Under tømningen må der ikke opholde sig personer eller dyr i snavsbeholderens svingeområde. Risiko for at vælte! Stil maskinen på et plant underlag under tømningen.

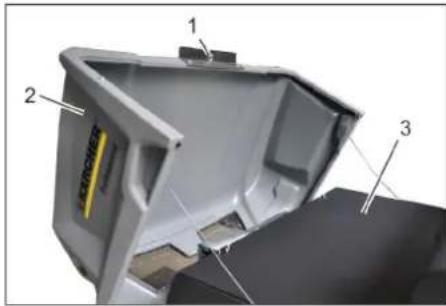

ADVARSEL

Risiko for kvæstelser! Ræk aldrig ind mellem tømningsmekanikkens stangsystem. Det er forbudt at opholde sig under den løftede beholder.

BEMÆRK

Fare for person- og materialeskader! → Det er muligt, at der slynges materiale rundt fra den drejende fejevalse under tømningen. Hold rigelig afstand.

→ Løft fejevalsen og sidebørsten med betjeningshåndtaget, træk hertil håndtaget (1 og 3) tilbage. → Luk beholderklappen, træk hertil håndtaget (4) tilbage. → Løft snavsbeholderen, træk hertil håndtaget (2) tilbage. Kør langsomt til samlingsbeholderen. → Aktiver stopbremsen. Åbn beholderklappen, tryk hertil håndtaget (4) frem og tøm snavsbeholderen. → Luk beholderklappen, træk hertil håndtaget (4) tilbage til den er vippet i slutstilling. → Løsn stopbremsen. Kør langsomt bort fra samlingsbeholderen. → Sænk snavsbeholderen til slutstilling, tryk hertil betjeningshåndtaget (2) frem.

Sluk for maskinen

→ Løft fejevalsen og sidebørsten med betjeningshåndtaget, træk hertil håndtaget (1 og 3) tilbage. → Luk beholderklappen, træk hertil håndtaget (4) tilbage. → Træk omstilleren til motorens omdrejningstal helt tilbage. Tryk bremsepedalen og hold den nede. → Aktiver stopbremsen. → Drej tændingsnøglen om på "0" og træk nøglen ud.

Transport

△FARE

Transportskader!

→ Tag højde for maskinens tomvægt (transportvægt), når den transporteres på trailer eller køretøjer. → Ved transport i biler skal renseren fastspændes i henhold til gældende love. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen. → Ved punkterne til at surre fast (4x) skal maskinen sikres med spændingsseler, reb eller kæder. → Sørg for at sikre maskinen med kiler ved kanterne. Når fejemaskinen transporteres, kan batteriet frakobles.

Opbevaring/pause

Stil fejemaskinen på en plan flade i tør og frostfri omgivelse. Beskyt mod støv vha. en presenning. → Løft fejevalsen og sidekosten for at forhindre skader på børsterne. → Luk beholderklappen. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen. → Fejemaskinen sikres mod at rulle væk. Hvis fejemaskinen ikke skal bruges i en længere periode, skal nedenstående punkter overholdes: → Skift motorolie. → Afled sprojtevandet ved forventning af frost og kontroller om der er tilstrækkeligt frostbeskyttelsesmiddel i kølevandet. → Rengør fejemaskinen indvendigt og udvendigt. → Afbryd batteriet. → Lad batteriet op ca. hver 2. måned.

Støvfilteret må ikke... → Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser. Stedforandrede maskiner der bruges til erhverv, kontrolleres med hensyn til sikkerhed ifølge VDE 0701. Stil fejemaskinen på et plant underlag. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen.

Rensning

FORSIGTIG

Risiko for beskadigelse!

→ Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).

Indvendig rengøring af maskinen FARE

Fysisk risiko!

Bær støvmaske og beskyttelsesbriller. Tag maskinen af med en klud. → Blæs maskinen ren med trykluft.

Rengøring af maskinens udvendige side

Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengøringsmidler.

Vedligeholdelsesintervaller

Bemærk: Driftstimetallet angiver tidspunkterne for vedligeholdelsesintervallerne.

Vedligeholdelse udført af kunden

Bemærk: Alle service- og vedligeholdelsesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Karcher-forhandleren, såfremt der er behov herfor.

→ Kontroller brændstoftankens påfyldningsniveau. → Kontroller motoroliestanden. → Kontroller væskestanden i kølemiddel-udligningsbeholderen. → Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontrollere kraftstoffilteret. → Kontroller siklecentrifugen og luftfilteret, rengør det ved behov. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader.

→ Skift tætningslisterne ud. → Juster hhv. udskift tætningerne på siden. → Skift fejevalsen ud. → Skift sidebørsterne ud.

Bemærk: Beskrivelse, se kapitlet Vedligeholdelsesarbejder.

Vedligeholdelse udført af kundeservice

Bemærk: For at opretholde muligheden for at stille krav til garantien skal alle service- og vedligeholdelsesarbejder i garantiperioden udføres af en autoriseret Karcher-kundeservice iht. servicehæftet.

Service efter 50 driftstimer:

→ Lad kundeservice gennemføre første vedligeholdelse iht. tjeklisten.

Vedligeholdelse efter 250/500/1000/

Vedligeholdelsesarbejder

Klargøring:

Stil fejemaskinen på et plant underlag. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen.

Generelle sikkerhedsanvisninger

ADVARSEL

Fysisk risiko!

→ Ved løft af snavsbeholder skal sikringsstangen altid sættes ind. → Sikringen må kun foretages uden for fareområdet.

1 Holder til sikringsstang 2 Sikringsstang

→ Klap sikringsstangen til højre udtømning opad og sæt den ind i holderen (sikret).

Motorolie, fyringsolie, diesel og benzin mä ikke nà ind i miljøet. Beskyt jorden og sørg for en miljørrigtigt bortskaffe af affaldsølie.

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstående advarselshenvisninger ved håndtering af batterier:

i	Følg anvisningerne på batteri- erne, i brugsanvisningen og i køretøjets driftsvejledning!
	Brug øjenværn!
	Hold børn væk fra syre og bat- terier!
	Eksplosionsrisiko!
	Gnister, äben ild og rygning for-budt!
	Ætsningsfare!
	Førstehjælp!
	Advarselsnotat!
	Bortskaffelse!
	Smid ikke batterier i affaldstøn-den!

ADVARSEL

Eksplosionsrisiko!

→ Brug kun batterier med polafdækning. Udskift polafdækningen i tilfælde af tab.

ADVARSEL

Eksplosionsrisiko!

Værktøj eller lignende må ikke lægges på batteriet. Risiko for kortslutning og eksplosion.

ADVARSEL

Fysisk risiko!

Sørg for aldrig at komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

ADVARSEL

Rygning og åben ild er forbudt.

Batterier må kun oplades i rum, som er godt ventileret, fordi der opstår eksplosive gasser under opladningen.

ADVARSEL

Ætsningsfare!

Syrespild i øjne eller på huden skal skylles med meget klart vand. Søg derefter omgående læge. Tilsmudset tøj vaskes med vand.

Montering og tilslutning af batteriet

Maskinen er seriemæssigt udstyret med et servicefrit batteri.

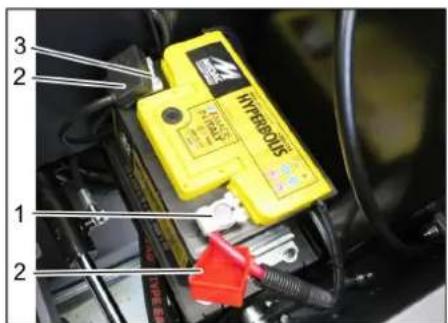

1 Pluspol 2 Polafdækning 3 Minuspol. Sæt batteriet i batteriholderen. Skru holderne fast i bunden af batteriet.

Slut polklemmen (rød ledning) til pluspol (+). Slut polklemmen til minuspol (-). Anbring polafdækningerne. Kontroller, at batteripolerne og polklemmerne er tilstrækkeligt beskyttet med polbeskyttelsesfedt.

Kontroller og korriger batteriets væskestand (kun ved batteri med ringe vedligeholdelsesbehov).

FORSIGTIG

Risiko for beskadigelse!

Ved syrefyldte batterier skal væskestanden kontrolleres jævnligt. Skru dækslet af alle celler. Træk en prøve ud af hver celle med syreafprøveren. - Syren i et fuldstændig opladet batteri har ved 20°C en specifik vægt på 1,28 kg/l. - Syren i et delvist opladet batteri har en specifik vægt imellem 1,00 og 1,28 kg/l. - Syrens vægt skal være den samme i alle celler. Før prøven tilbage i cellen. Hvis væskestanden er for lav, skal cellerne fyldes op til mærket med destilleret vand. Oplad batteriet. Skru dækslerne på cellerne igen.

Opladning af batteriet

△FARE

Fysisk risiko!

Overhold sikkerhedsbestemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

△FARE

Risiko for beskadigelse! → Oplad batteriet kun med en velegnet oplader.

→ Skru dækslet af alle celler. (kun ved servicefrit batteri) Slut ladeaggregatets pluspol-ledning til batteriets pluspoltilslutning. Slut ladeaggregatets minuspol-ledning til batteriets minuspol-tilslutning. → Sæt netstikket i og tænd for ladeaggregatet. → Oplad batteriet med mindst mulig ladestrøm. Hvis batteriet er opladet, skal opladeren først adskilles fra strømforsyningen og så fra batteriet. → Skru dækslerne på cellerne igen. (kun ved servicefrit batteri)

Afmontere batteriet

→ Afbryd polklemmen fra minuspol (-). → Afbryd polklemmen fra pluspol (+). → Løsn holderne i bunden af batteriet. Fjern batteriet fra batteriholderen. → Gamle batterier skal bortskaffes ifølge de gældende bestemmelser.

Kontroller bremsevæskeniveauet og påfyld bremsevæske.

△FARE

Fysisk risiko!

→ Ved løft af snavsbeholder skal sikringsstangen altid sættes ind. Sikringen må kun foretages udenfor fareområdet.

1 Holder sikringsstang 2 Bremsevæskebeholder 3 Låg

Kør snavsbeholderen op og fastgør med sikringsstangen, se hertil i kapitel "Tøm snavsbeholderen". → Kontroller, om der er nok bremsevæske i bremsevæskebeholderen.

OBS

Væskestanden skal ligge mellem min. og maks.

Påfyld DOT-bremsevæske, som aktuelt kan købes i handlen.

Kontrol af motoroliestanden og påfyldning af olie

ADVARSEL

Forbrændingsfare!

→ Lad motoren køle af. → Kontroller først motoroliestanden tidligst 5 minutter efter, at der er slukket for motoren.

1 Oliepåfyldningsdæksel (motor) 2 Oliemålestang

→ Træk oliepinden ud. Tør oliepinden af og skub den i igen. Træk oliepinden ud. Aflæs oliens påfyldningsstand. Sæt oliemåleren ind igen.

-Oliestanden skal ligge mellem "MIN" og "MAX" mærket. Ligger oliestanden under "MIN" mærket, påfyld olie. -Påfyld ikke over "MAX" mærket. → Skru påfyldningsdækslet af. Påfyld motorolie. Olietype, se kapitlet Tekniske data. → Luk påfyldningsdækslet. → Vent i mindst 5 minutter. → Kontroller motoroliestanden.

Udskift motorolie og motorfilter FORSIGTIG

Skoldningsfare på grund af varm motorolie! → Lad motoren køle af. En opsamlingsbeholder til mindst ca. 6 liter motorolie skal stå til disposition. → Lad motoren køle af.

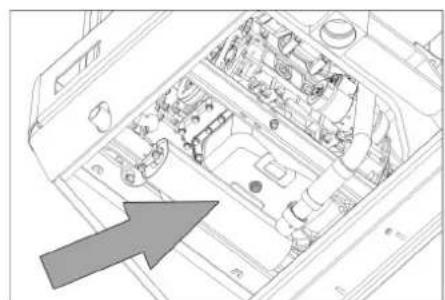

→ Skru olieaftapningsskruen ud. → Skru påfyldningsdækslet af. Aftap olien.

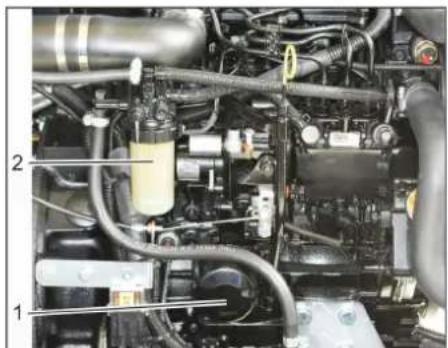

1 Motoroliefilter 2 Brændstoffilter

→ Skru oliefilteret af. Rens holderen og tætningsfladerne. Smør olie på tætningerne af det nye oliefilter inden det sættes i. Sæt det nye oliefilter i og træk det fast med hånden. → Skru aftapningsskruen til olien inklusive en ny tætning ind.

Tilspændingsmoment: 25 Nm

Påfyld motorolie. Olietype og påfyldningsmængde, se kapitlet Tekniske data. Luk påfyldningsdækslet. → Lad motoren køre i ca. 10 minutter. → Kontroller motoroliestanden.

→ Kontroller brændstoffilteret for tilsmudsning. Rens brændstoffilter og filterhus efter behov, udskift om nødvendigt brændstoffilteret.

Udskifte kraftstoffilteret

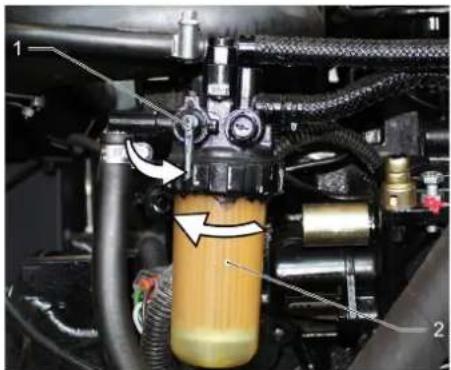

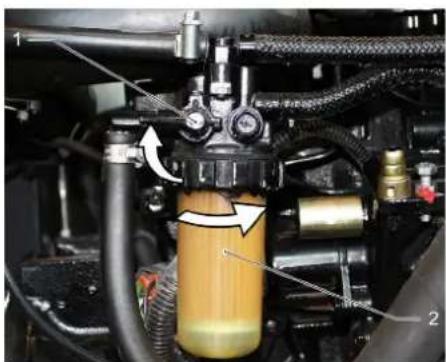

1 Brændstofhane 2 Brændstoffilter

Luk brændstofhanen. → Skru kraftstoffilteret af og udskift filteret.

1 Brændstofhane 2 Brændstoffilter

VARSEL

Fyld kraftstoffilteret med diesel før monteringen.

→ Skru nyt kraftstoffilter på. → Tilspænd kraftstoffilteret med et tilspændingsmoment på 20 Nm. Åbn brændstofhanen.

Dræn kondensvandet på vandudskilleren "Diesel"

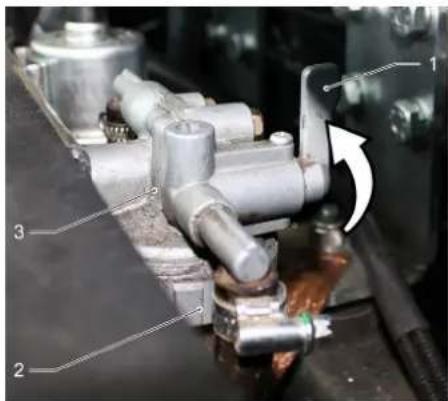

1 Brændstofhane 2 Drænbeholder 3 Vandudskiller

Luk brændstofhanen. → Skru drænbeholderen af og tøm den. → Skru drænbeholderen på. Åbn brændstofhanen.

Kontroller oliestanden til hydraulikolien og påfyld hydraulikolie

VARSEL

Smudsbeholderen må ikke være løftet. Åbn motorhjelmen.

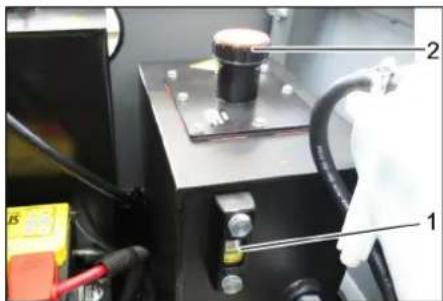

1 Olieskueglas hydraulikolie 2 Dæksel, oliepåfyldningsåbning

→ Kontroller påfyldningsstanden af hydraulikolien på skueglasset. -Oliestanden skal ligge mellem "MIN" og "MAX" mærket. Ligger oliestanden under "MIN" mærket, påfyld olie. → Skru dækslet til oliepåfyldningsåbningen af. Rens påfyldningsområdet. Fyld hydraulikolie på. Olietype, se kapitlet Tekniske data. → Skru dækslet til oliepåfyldningsåbningen på.

Kontroller hydraulikanlægget

VARSEL

Hydraulikanlægget må kun vedligeholdes af Karcher-kundeservice.

→ Aktiver stopbremsen. Tænd motoren → Kontroller alle hydraulikslanger og tætninger for tæthed.

Kontrol af kølemiddelniveau

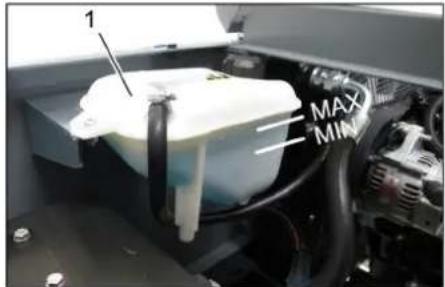

1 Kølemiddel-udligningsbeholder

→ Kontroller påfyldningsniveauet ved kold motor. → Kontroller væskestanden i kølemiddeludligningsbeholderen. Den rigtige væskestand skal ligge mellem MIN og MAX.

Kontroller og rengør vand-/ hydraulikoliekøleren.

FARE

Fare for forbrændinger og skoldning!

→ Lad vandkøleren køle af i mindst 20 minutter. → Kontroller kølevandsniveauet fra vandkøleren på kølemiddel-udligningsbeholderen. Se kapitel "Kontroller kølevandsniveauet". Rens kølerlamellerne. Fjern tilsmudsninger med en blød børste, trykluft eller lavt vandtryk. → Kontroller alle kølerslanger og tætninger for tæthed. Rens ventilatoren.

Kontrol af fejevalsen

Tænd motoren → Løft snavsbeholderen til slutpositionen. → Sluk for motoren. → Aktiver stopbremsen. → Sæt sikringsstangen ind til høj udtømning. Fjern bånd og snore fra fejevalsen. Fjern sikringsstangen. Tænd motoren → Sænk snavsbeholderen til slutpositionen. → Sluk for motoren.

Udskiftning af fejevalsen. Kontrol og indstilling af fejevalsens

1 Nøgle

2 Sideskærme

Smudsbeholderen køres op og støttes med sikringsstangen. Åbn sideskærmen med nøglen.

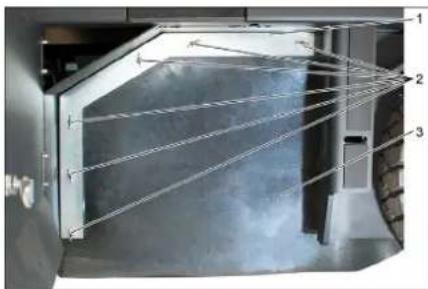

1 Holdebøjle 2 Vingemøtrik 3 Tætning i siden → Skru vingemøtrikken af. → Tag holdebøjlen af. → Skru vingemøtrikkerne på holdepladen fra tætningen i siden af og fjern holdepladen. Klap tætningen i siden udad. → Skru fejevalseholderens fastspændingsskrue ud og sving holderen udad. → Tag fejevalsen ud.

Fejevalsens monteringsposition i kørselsretningen (visning oppefra)

Bemærk: Ved monteringen af den nye fejevalse er det vigtigt at overholde børste-sættets korrekte monteringsposition.

Monter ny fejevalse. Fejevalsens noter skal sættes på kammene af den overfor liggende vinge.

Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny.

fejebane

Slukke sugeblæseren. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. Sænk fejevalsen med betjeningshåndtaget og lad den køre (ca. 10 sek.). Løft fejevalsen op. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens form skal være en jævn rektangel med en bredde på 80-85 mm.

Justere fejebanen

1 Fjeder 2 Indstillingsmøtrik 3 Kontramøtrik 4 Gevindstang

→ Indstil fejebanens position ved at justere indstillingsskruen. → Kontroller fejeområdet.

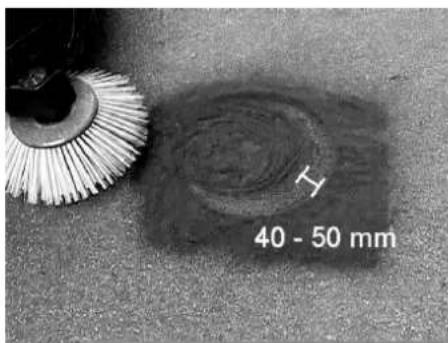

Kontroller og indstil fejevalsens fejebane

→ Løft sidekosterne. → Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. → Sænk sidekosten med betjeningshåndtaget, og lad den køre i ca. 10 sekunder. Løft sidekosterne. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens bredde bør være imellem 40-50 cm.

→ Korriger fejepositionen med to indstillingsskruer. → Kontroller fejeområdet.

Justere tætningerne i siden

△FARE

Fysisk risiko!

→ Ved løftet snavsbeholder skal sikringsstangen altid sættes ind. → Sikringen må kun foretages udenfor fareområdet. Smudsbeholderen køres op og sikres med sikringsstangen. Klap sikringsstangen til højdetomningen opad og sæt den ind i holderen (sikret).

1 Holder sikringsstang 2 Sikringsstang

Åbn sideskærmen som beskrevet i kapitel "Udskifte fejevalsen". → Løsn 6 vingemøtrikker på holdepladen i siden. → Løsn 3 møtrikker (SW 13) på holdepladen i foran. Tryk tætningen i siden så langt ned (langhul) indtil den har en afstand på 1-3 mm til jorden. → Skru holdepladerne fast. → Gentag proceduren på den anden side af maskinen.

Manuel rensning af støvfilteret

Tænd den manuelle filterrensning.

Kontroller / udskift støvfilteret

ADVARSEL

Fysisk risiko!

Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold sikkerhedsbestemmelserne vedrørende håndtering af fint støv. Rens støvfilteret med tast "Filterensning". Tøm smudsbeholderen.

1 Lås, filterafdækning (2x) 2 Filterdæksel

Åbn låsen. Åbn filterafdækningen.

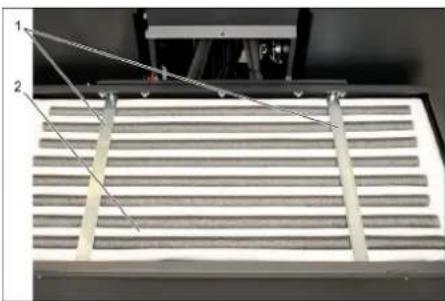

1 Tværdragere 2 Støvfilter

OBS

→ Kontroller støvfilteret, rens og udskift efter behov. Udskiftningen af støvfilteret må kun foretages af Karcher kundeservice. Sæt filterdækslet på og lås det fast.

Kontrol og udskiftning af luftfilteret

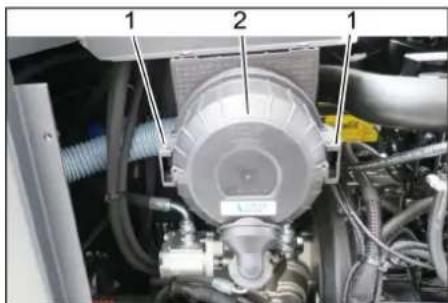

1 Lås 2 Luftfilterhus

Fjern sidebeklædningen. → Tag luftfilterkassen af. → Udskift luftfilterindsatsen.

Bemærk: monteringsposition med udblæsningsåbning nedad (se figuren).

Rens skillecentrifugen

1 Vingemøtrik 2 Skillecentrifuge → Skru vingemøtrikken på skillecentrifugen af. Rens skillecentrifugen.

Udskiftning af sikringer

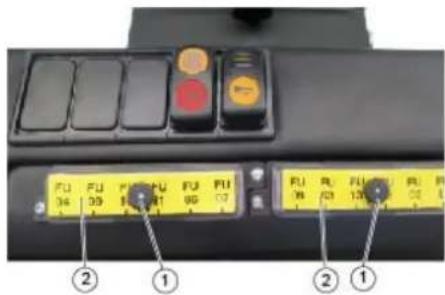

1 Fingermøtrik 2 Låg sikringskasse → Skru fingermøtrikken ud. Åbn låget på sikringskassen. → Kontroller sikringerne. → Udskift defekte sikringer.

Bemærk: Brug kun sikringer med samme værdi.

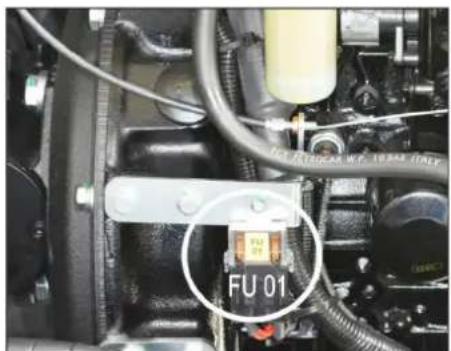

Bemærk: Sikringen FU 01 er placeret i motorrummet.

FU 01 Hovedsikring 60 A
FU 02 Signahorn Hydraulikoliekøler	20 A
FU 03 Sikkerhedsrelæ Multifunktionsdisplay	10 A
FU 04 Rundomkring-advar- selslys	5 A
FU 05 Sikkerhedsrelæ Tidsforsinkelse	25 A
FU 06 Kabinetebysning Visker	10 A
FU 07 Brændstofpumpe 10 A
FU 08 Tidrelæ Sæde-berøringsom- skifter	3 A
FU 09 Belysning venstre 7,5 A
FU 10 Belysning hjore 7,5 A
FU 11 Arbejsbelysning foran (nærlys)	10 A
FU 12 Vibratorsystem 20 A
FU 13 Baksignal 5 A

Hjælp ved fejl
Fejl Afhjælpning
Maskinen kan ikke startes Sæt dig	på sæden, sædeafbryderen aktiveres.
	Til start af motoren skal bredsepedalen trykkes.
	Oplade eller udskifte batteriet
	Påfynde brændstof, udlufte brændstofsystemet
	Udskift brændstofffilteret
	Kontrolere brændstof-ledningsystemet og tilslutningerne og service after behov
	Kontakt Kärcher-kunderservice.
Motoren arbejder uregelmæssigt Røns luftfilteret eller skift filterpatronen ud	Røns luftfilteret eller skift filterpatronen ud
	Kontrolere brændstof-ledningsystemet og tilslutningerne og service after behov
	Kontakt Kärcher-kunderservice.
Motor overophedet Påfynde kølemiddel	Skylle køleren grundigt
	Spænde kileremmen
	Kontakt Kärcher-kunderservice.
Motoren er i gang, men maskinen kører kun langsomt	Løsn stopbremsen.
	Sæt gashändtaget helt frem (høj omdrejningstal).
	Kontroller for opviklede bänd og snører.
	Kontakt Kärcher-kunderservice.
Piftende lyse i hydraulikken Fyld hydraulikolie på	hydraulikolie på
	Kontakt Kärcher-kunderservice.
Børsterne drejer sig kun langsomterller slet ikke	Sæt gashändtaget helt frem (høj omdrejningstal).
	Kontroller for opviklede bänd og snører.
	Kontakt Kärcher-kunderservice.
Ringe aller ingen sugekraft i børsteområdet	Kontroller, rens aller udskift støvfilteret.
	Kontakt Kärcher-kunderservice.
Maskinen støver Justere tætninger	ne i sider
	Tænd blæseren
	Kontroller, rens aller udskift støvfilteret.
	Udskiftning af filtertætningerne
	Beholderklappen på snavsbeholdenernes ábnes.
	Kontakt Kärcher-kunderservice.
Fejeenheden mangler at opsamletsnavs	Tøm smudsbeholden.
	Kontroller, rens aller udskift støvfilteret.
	Udskiftning af fejevalsen
	Justere fejebanen
	Udskifte snavsbeholdenens tætningsstribe
	Fjerne fejevalens blokering
	Beholderklappen på snavsbeholdenernes ábnes.
	Kontakt Kärcher-kunderservice.
Snavsbeholden kan ikke sænkeseller løftes	Sæt gashändtaget helt frem (høj omdrejningstal).
	Kontakt Kärcher-kunderservice.
Beholderklappen på snavsbeholderen ønbnes ikke.	Kontakt Kärcher-kunderservice.
Fejl med dele som bevæges hydraulisk	Kontakt Kärcher-kunderservice.

Tekniske data
		KM 130/300 R D Classic
Maskindata
Kørselshastighed, fremad km/h 10
Kørselshastighed, tilbage km/h 10
Stigningsvegne maks. % 18
Fejeydelse i areal.uden sidebørster m	2/h 10000
Fladekapacitet med sidekost m	2/h 13000
ArbejsdBredde.uden sidebørster mm 1000
ArbejsdBredde.med sidekost mm 1300
Beskyttesesklasse, dryptaet - IPX 3
Brugstid ved fyldt tank h 4
Motor
Type - YANMAR 3TNV76A
Type - 3-cylinder-fireaktdieselmotor
CO2Emission i henhold til@målemetoder i EU-forordning 2016/1628 (trin V) g/kWh 932,0
Kølgsmåde	-- Vandkøling
Omdrejningsretning	-- imod uret
Boring	mm 70
Løfthøjde	mm 82
Kubikindhold	cm³	1116
Oliemængde	I	3,5
Drifts-omdrejningstal	1/min	2500
Max. omdrejningstal	1/min	2500
Omdrejningstal tomgang	1/min	1300
Effekt maks.	kW/PS	15,8 / 21,5
Maks. drejningsmoment ved 2100 1/min	Nm	67,9
Oliefilter	-- Filterpatron
Luftfilter til sugning	-- Indre filterpatron, ydre filterpatron
Brændstofffilter	-- Filterpatron
El-anlæg
Batteri	V, Ah	12, 60
Generator, omdrejningsstrøm	V, A	12, 55
Starter	-- El-starter
Hydraulisk anlæg
Oliemængde i—hele hydraulikanlægget	I	26,5
Oliemængde i hydrauliktanken	I	21,2
Olietyper
Motor (over 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 til 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (under 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulik	-- HV 46
Smudsbeholder
Maks. aflænsningshøjde	mm 1400
Smudsbeholderens volumen I 300
Fejevalse
Fejevalssens diameter	mm 300
Fejevalssens bredde	mm 1000
Omdrejningstal	1/min	350
Fejebane	mm 80
Sidekost
Sidebørstens diameter	mm 600
Omdrejningstal (trinløs)	1/min	0 - 60
Gummidæk
Sørrelse foran	-- 15-4.5x8
		KM 130/300 R D Classic
Størrelse bagved -- 15-4.5x8
Bremse
Forhjul -- mekanisk
Baghjul -- hydrostatisk
Filter- og sugesystem
Type -- Posefilter
Omdrejningstal 1/min 2800
Filterflade finstøvfilter m	2	7,8
Nominelt vakuum sugesystem mbar 15,5
Nominal volumenstrøm for sugesystemet m	3/h 800
Vibratorsystem -- El-motor
Omgivende betingelser
Temperatur °C -5 til +40
Luftfugtighed, ikke-kondenserende	%	0 - 90
Oplyste værdier iføge EN 60335-2-72
Støjemission
Lydtryksniveau \( L_{pA} \)	dB(A)	80
Usikkerhed \( K_{pA} \)	dB(A)	3
Lydeffektniveau \( L_{WA} + usikkerhed K_{WA} \)	dB(A)	98
Maskinvibrationser
Hånd-arm vibrationsværdi	\( m/s^2 \)	<2,5
Sæde	\( m/s^2 \)	0,7
Usikkerhed K	\( m/s^2 \)	0,1
Mål og vægt
Længde x bredde x højde	mm	2040x1330x1430
Venderadius hjre	mm	1400
Venderadius venstre	mm	1400
Egenvægt	kg	920
Tilladt totalvægt	kg	1397
Godkendt aktelbelastning foran	kg	862
Godkendt aktelbelastning bagved	kg	535
Indhold brændstoffank, diesel	l	16
Forbehold for tekniske ænderinger!

EU-overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Fejesugningsmaskine sideapparat

Type: KM 130/300 R D Classic 1.186-139

Anvendte harmoniserede standarder

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Anvendte tyske standarder

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 96

Garanteret: 98

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Pleje og vedligeholdelse . . . . NO 3

Funktion . NO 3

Anvisning for aflæsning . . . . . . NO 3

Stilleindføringssæde. . . . . . NO 5

Startmotoren. . . . . . . NO 5

Sikkerhedsanvisninger

Sikkerhedsanvisninger for betjening

Maskine med beskyttelsestag

BEMÆRK

Ved omgang med batterier skal der tages hensyn til:

Tilslut polklemmen (rød kabel) til pluspolen (+) . Tilslut polklemmen til minuspolen (-). → Sæt beskyttelseshætte på batteripolene. → Kontroller, at batteripoler og polklemmer er tilstrækkeligt beskyttet med polfedt.

Kontroller og korriger væskeniveauet i batteriet (gælder kun vedligeholdelseslette batterier med batterilåg).

FORSIGTIG

Fare for skade!

Koble polklemmen fra minuspolen (-). Koble polklemmen fra plusspolen (+). Løsne holderne i bunnen av batteriet.

Kontroller bremsevæskenivået og fyll på bremsevæske

FARE

Fare for skade!

Sett alltid inn sikringsstang ved løfting av feieavfallsbeholder. Sikringen skal kun gjøres utenfor fareområdet.

1 Holder sikringsstang 2 Bremsevæskebeholder 3 Deksel. Kjør feieavfallsbeholderen opp og sikre den med sikringsstangen, se derfor i kapittelet "Tømme feieavfallsbeholderen". Kontroller om det er tilstrekkelig bremsevæske i bremsevæskebeholderen.

Merknad

Væskenivået skal være mellom min. og maks.

Ved behov, fyll på med standard DOT-bremsevæske.

Ydeevne med sidebørster m²/h 13000
