BRUGSANVISNING HDS 950 De Tr1 Kärcher

Sakerhetsanvisningar 117

Funktion 117

① Bransletank (stapelvisning)
2Driftssatt frostdydd

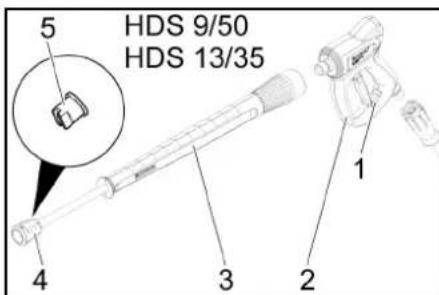

Spolhandtag

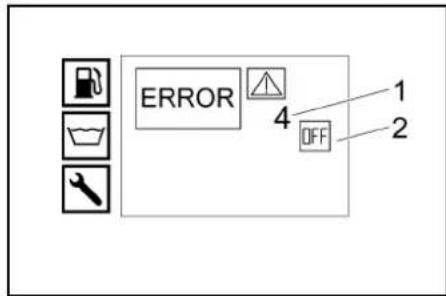

Fel med indikering pa displayen

Symboler på apparatet

Tidligere slitasje ell er avleiringer i apparatet

Forsyn apparatet kun med rent vann eller resirkulert vann somkke overskrider grenseverdiene.

For vannforsyningen gjelder følgende grenseverdier:

ph-verdi 6,5-9,5
Elektrisk ledningsevne Ledningsve nfe ferskvann +1200 μS/cm
utstellingsbare stoffer ** < 0,5 mg/l
stoffer som kan filtreres ut ***	< 50 mg/l
Hydrokarboner < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Kalsium	< 200 mg/l
Total hardhet	< 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l)
Jern	< 0,5 mg/l
Mangan < 0,05 mg/l
Kobber	< 2 mg/l
Aktivt klor	< 0,3 mg/l
uten ubehagelig lukt
* Maksimalt totalt 2000 μS/cm** Provevolum 1 l, bunn-fellingstid 30 min*** ingen slicestoffer

Sikkerhetsinstruktioner

FARE

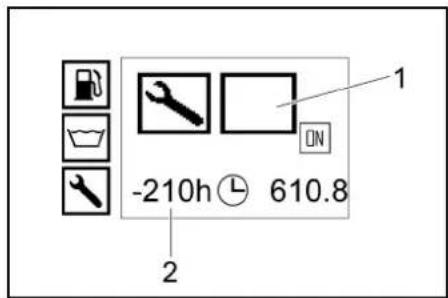

Er tiden ikke inne for vedlikehold, vises ingen ting.

1Drivstofftank (saylevisning)

2Proftsmodus frostvteske

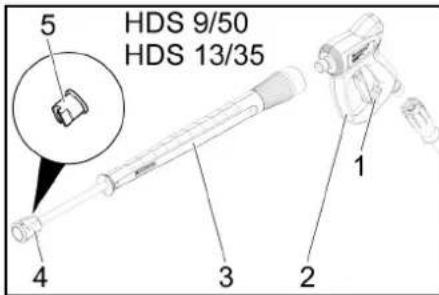

Hoytrykkspistol

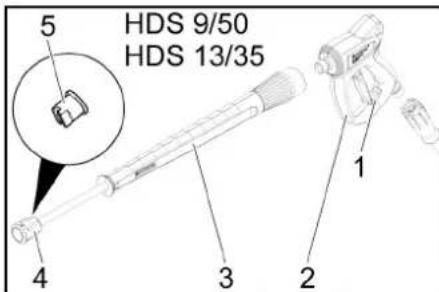

Sikkerhetssperre pa hoytrykspistolen

(2) Høytrykkspistol
(3)Sträleror
Overfalsmutter
(5)Hoytrykksdyse

Sikkerhetssperre pahytrykkspistolen

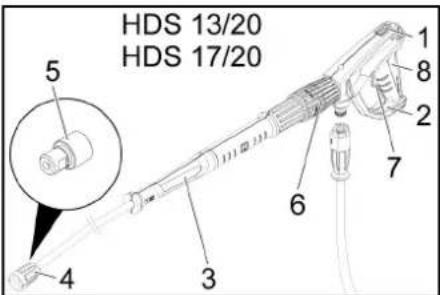

(2)Haytrykkspistol EASY!Force
③ Lanse EASY!Lock
(4)Overfalsmutter EASY!Lock
(5)Hoytrykksdyse
6Trykk/volumreguleringpa hoytrykkspistolen
(7)Sikringshendel
8Avtrekker

Igangsetting

ADVARSEL

Fare for personskader!

Apparat, tilbehør, tilførssledninger og tilkoblninger ma

vareifelftilstand.

En pravebeholder med vaskemykner er inkludert i leveransen.

1. Apne pafyllingsapningen for avkalkingsmiddel.
2. Fyll pa avkalkingsmiddel.
3. Lukk pafyllingsapningen for avkalkingsmiddel.

Fyll pa drivstoff

△FARE

Uegnet drivstoff

Eksplosionfare

Fyll kun pa daselrivstoff erler lett fyringsolje. Uegnet drivstoff, som feks. bensin, mal icke brukes.

Merknad

Unngkontakt med yne og hud.

Ved omgang med batterier ma falgende tas hensyn til:

Bruk vernebriller!

Ved damprensing er det ikke mulig à operere med 2 strålerør.

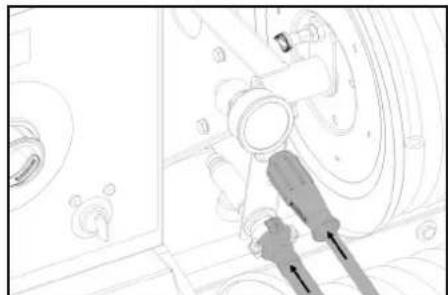

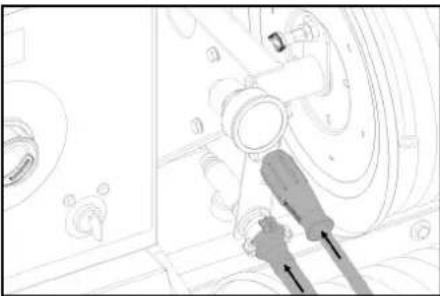

9. Koble hýptyrksslangen til på forsyningen for frost-væske.
10. Koble vannslangen til pa returnen for frostvæske.
11. Bland frostvæske i frostvæskebehoderen. Blandingforhold vən/frostvæskevæsge ut fra angivelse nera produsente av frostvæsken.
12. Kontroller frostvæskekonsentrasjonden med en standard frostvæskektester og tilpass ved behov.

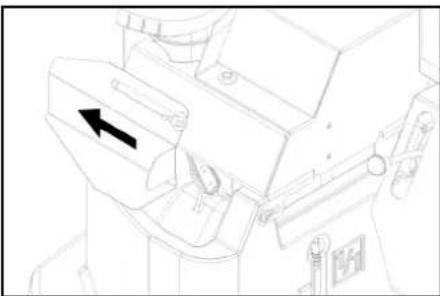

13. Apne pafyllingsapningen til flottorbeholderen. For a gjore det, Ises vingeskruen og skyv dekselet til venstre.
14. Fyll ca. 20 liter frostvæske i flottørbeholderen og lukk pafyllingsapningen.
15. Sett betjeningsspaken for kuleventilens frostbeskytelse i vertikal stilling.
16. Sett betjeningsspaken til kuleventilens returomkobling parallelt med kjoreretningen (20L).
17. Kun ved kald motor: Vri nikkeblryteren mot venstre for a forglde motoren og hold den heit til indikator-lampen for forglading sluŋner.
18. Vri nokkelbryteren til stilling «I». Kontrollampen "Driftsklar" lyser. Styrespeningen kobles til og displayet viser driftstilstand «Frostbeskyttelse».
19. Vri nokkeblryteren til høyre helt til motoren er i gang. Frostvæsken pumps giennom kretsløpet i apparatlet.
20. Led restvann via frostbeskyttelsslangen inn i frostvasebeholdere.
21. Straks detkommen frostivaske ut pa frostbeskytelsesslangen, sett betjenigingspaken til kuleventiels frostbeskytse i vertikal stilling og vent 5 sekunder.
22. Slá av motoren.
23. Sett apparatbryteren pa «0/OFF» (brenner av). Pumpe frostvæske ut av høytrykksystemet

Merknad

Ikke korrekt transport

Dersom vanitanken er delvis fylt, kan apparatet gynge er velte i krappe svinger erller ved brænbres.

Tom ell er fll vanntanken helt for kjoring.

1. Ved en tillatt totalvekt pa 1600 kg, fylller tvm vannbeholderen welt. Ved en tillatt totalvekt pa 1100 kg, tvm vannbeholderen welt.
2. Ved apparater uten slangetrommel ma hoytrykks-slangen skrus av fra hoytrykutgangen og stues i apparatet.
3. Sving frontbøylen (ekstrautstyr) forover og las den.
4. Trekk hekkpresenningen (ekstrautstyr) nedover og las den.
5. Still inn hrekstkangens hovy de vhejlap staattehjule tij hcvden av tilhengerfestet ap trekkvoqnen.
6. Fest sikkerhetsvaieren på trekkvoignen.

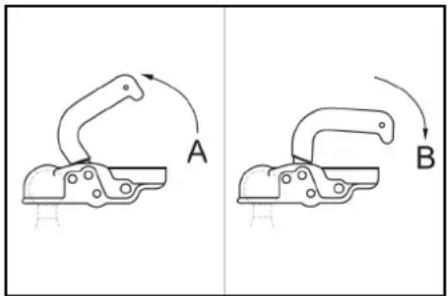

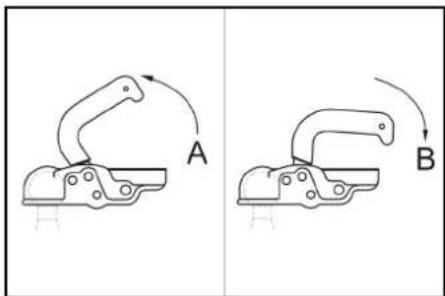

①Tilhengerkobling apen
(2) Tilhengerkobling lukket

Kontroller om handtaket er skadet før haver transport med kraten.

Apparatet mä kun Iøftes i handetak.

Anvendte samsvarsvurderingsprossesser

2000/14/EF:Vedlegg V

Lydeffektniva dB(A)

Navn pa det varslede organet:

2014/68/EU

Generelle henvisninger. 159

Miljobskeytelse 159

Symboler pa apparatet. 159

Bestemmelsesmaessig anvendelse 159

Sikkerhedsforskrifter 159

Funktion 159

Sikkerhedsanordninger 159

Apparatoversigt. 160

Idriftsættelse 162

Betjening 163

Transport. 165

Opbevaring 165

Generelle henvisninger

Laes denote originale brugsanvising,

folg anvisningerne i den, og opbevar

den til senere brug aller afterfolgende ejere

• Informer straks forhandieren ved transportskader.
• Kontroller pakkens indhold ved udpakningen.
  Første brugtagning er det absolut nodvendigt at laese sikkerhedansvisning nr. 5.951-940.

Miljobeskyttelse

Emballagematerialne kan genbruges. Sorg for at bortskaffe embaille megilmaassigt korrekt.

Elektriske og elektroniske maskiner indeholder værdiflude materialer, der kan grübes, og oftete dele, sāsom batterier, genopladelige batterier eler oie, der ved forkert handtering ell forkert

bortskaffelse kan udgore en fare for menneskers sunded og for miljoet. Disse dele er imidlertid ndvendige for at sikre en korkt drift af maskinen. Maskiner, der er mærket med dette symbol, maiske bortskaffes sammen med hushholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes pa:

Supplerende henvlnsninger til

miljobeskyttelsen

Motorolie, fyringsolie, diesel og benzin ma ikke komme ud i miljøet. Beskyt jorden og bortskaf spildolie miljørigtigt.

Symboler på apparatet

Hjortkstralen ma参加会议 mod personer, dyr, taend elektrisk udstyr eller mod delve apparatet.

Beskyt apparatet mod frost.

Fare pga. elektrisk spænding. Kun ud-dannede elektrikere erler autoriseret fag-laert personale ma udfore arbejder pa det elektriske anlaeg.

Advarelomfareforatkommieklemme!

Fare for ojen-o horeskader. Bae ojenog horevaern.

Sundhedsfare på grund af giffige udstedningsgasser. Indand icke udstedningsgasser.

Fare for forbændinger på grund af varme overflader.

Bestemmelsesmaessig ancendelse

Obs

Gælder kun for Tyskland: Maskinen er kun beregnet til mobil (fiske stationæ) drift.

• Apparatet anwendes isaer der, hvor der icke findesen en elektrik tilmeluting, og der skal arbejdes med varmt vand.
  Rengorging af: Maskiner, keretjoer, bygninger, varktojer, facader, terrasser, haveredskaber, etc.

△FARE

Fare for tilskadekomst!

Overhold de pagelende sikkerhedsforskrifter.

Lad ikke speldevand, der indeholder mineralolie,kommened i jorden, vandløb erller kloaksystem. Udfor derfor kun motorvask eller undervognsvask på egnede steder med en olieudskiller.

Gransevaerdier for vandforsyningen

BEMERK

Snavset vand

Medfører for tidigt slid aller aflejringer i apparatet Forsyn kun apparatet med rent vand eri recyclingvand, deriske overskrider graansevaerdferme.

Folgende gransevaerdier gelder for vandforsyningen:

pH-vaardi 6,5-9,5
Elektrisk ledningsevne Led
Stoffer, der kan bundfæle- des **	< 0,5 mg/l
Stoffer, der kan bortfiltre- res ***	< 50 mg/l
Kulbrimer < 20 mg/l
Klorid < 300 mg/l
Sulfat	< 240 mg/l
Calcium	< 200 mg/l
SamletHardhed	< 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l)
Jem	< 0,5 mg/l
Mangan	< 0,05 mg/l
Kobber	< 2 mg/l
Aktivklor	< 0,3 mg/l

Ingendarlige lugte

• Maksimum i alt 2000 μS/cm Provevolumen 1 l, bundfaeldingstid 30 min* Ingen silibende stoffer

Sikkerhedsforskrifter

EARE

• Anyend ikke maskinen i lukkede rum.
  Opbevar, spild erer anvend ikke dieselbrandstoff i naeheden af ben ild erer udstyr, sasom ovne, kedler, vandvarmere osv., der har en taendflamme erer kan danne gnister.
• Fyld aldrig brændstoftanken for meget.

Generelt

Overhold de pagelaendende nationale lovorskrifter for voeskestralere.
Overhold de pagaldende nationale lovforskrifter til forebyggelse af ulykker Væskestråle skal kontrolereres regelmæssigt, og resultatet af kontrollen skal dokumenteres skrifligt.
- Apparatets opvarrningsanordning er et forbrendingsanlag. Kontrolier dette regelmaessigt i henhold til de pagaelende nationale lovfrskrifter.
Galerkun med apparater med pabygningsaettet til damptilstand: I henvhold til de galdende nationale bestemmelser kal这部分 hghtryksenser tages i brug forste gang af en kvalifereret person, hvis den anvendtes til erhervsmaessige formai. KARCHER har udfert og dokumenteret denne forste ibrugtagning for dig. Dokumentationen kan fas hos din KARCHER-forhandler pa forespogrsl. Ophys apparatusels artikel- og fabriksummer i forbindelse med forespogrsl vedrarende dokumentationen.
Gaelder kun ved apparater med pabygningsaaettet til dampitstand:Vi gorgopmaerkomsa,at maskinen skal Kontroleres periodisk af en kvalificeret person i overensstemmelse med de gaeldende nationale bestemmelser. Kontakt KARCHER-forhandleren, hvisdu har yderilige sporgsmal.
- Du ma ikke foretag eändringer pa apparatuset og pa tlibehore!.

Daek

△FARE

Fare for ulykker

Dak kan Iøsne sig ved høj hastighed.
Ved karetajer, som ma Kare 100 km/h: Dak ma ikke
væræ eildre end seks ar. Daekkene skal omgænde skifte i tilfelsede af skader, dannelse af buler/rider, profilnedsliding...

Hojtryksslange

△FARE

Fare for tilskadekomst!

• Anvend kun den originale hojtryksslange.
  Hojtryksslangen og sprjteanordningen skal vare dimensioneret lil det maksimale driftstryk, der er angivet i de tekniske data.
  Undga kontakt med kemikalier.

• Kontrolier hojtryksslangen dagligt. Anvendiske slanger med knak. Anvendiske langere hojtrykslangen, hvds det yderste tradiag er synligt.

• Anvend参加会议的人员
• Anvend参加会议的人员
• Anvend参加会议的人员
• Anvend参加会议的人员
• Placér hójtryksslangen, sā den ilke kan kores over.
  Hvis slangen er kort over, har knaek, fæt stød, ma den ikke anwendes, øgsø selv om der ikke foreligger synlige beskadigelser.
• Opbevar hajtrykslangen, sä de/DDke udsaattes for mekanische belastninger.

Funktion

• Hojtrykspumpen drives af en dieselmotor via et mellemgear.
• Mellem svammerbeholder og højtrykpumpe varme s vandet via en varmeveksler, som sidder i motorens kølekredslæb.
  Ved afbrudt stråledrift skifter overströmsventilen om til trykøs vindcirkulation og motoren kør er videre med tomgangspondrejningstal.
  Vandet opvarmes vha. en tryksidig braender med oliefyring.
  I varmvanddriften litsaettes vendet med bledg-ringsvaseke.
  Kun HDS 9/50, HDS 13/35 (option ved HDS 13/20, HDS 17/20): Via motorens omdrejningstalstyring kan driftsrykket vaiges.
• Kun HDS 13/20, HDS 17/20: Hojtrykspumpen opsuger rengoringsmiddel. Andelen af rengoringsmiddel i vandet kan indstilles ved hjaelp af en doseringsventil.
  Kun HDS 13/20, HDS 17/20 (option): Pabygningsaet til ukrudtsfjemelse med varmt vand.
• Kun HDS 13/20, HDS 17/20 (option): Pábyngningsaet scl ter ngering og desinfektion med damp.

Sikkerhedsanordninger

Sikkerhedsanordninger anvendes til beskyttelse af brugen og ma ikke sættes ud af kraft eller omgås.

Nødstopkontakt

• For en ejblikkelig ud-ab-fruqtagning af alle Funktioner: Tryk på nedstopkontakten.

Sikkerhedskontakt fronthaette

• Maskinen kan kun saettes i drift, hvis fronthaatten er lukket.
• Hvis fronthaeten abnes under drift, sä frakobles maskinen og kontrollampen fronthaete/nødstop lyser rod.

Overstrømningsventil

Hvis handsprajlepistolen er lukket, abnes overstrmningsventilen og hojtrykspumpen leder vandet tillage til sveemmerbeholderen. Derved forhindres en overskridelse af del tiladte arbejdstryk.
Kun HDS 13/20, HDS 17/20: Ved reduktion af vandmengden med tryk-/mengdereguleringen pa handspröjeptipolen abner overstrømningsventilen, og en del af vandet strømmer tilbage til vømmerbeholderen erer vandtankene (afhængigt af stillingen for kuglehanen returɒsbomskobling).
Overløbsventilen er indstillet fra fabrikken og plomberet. Indstilling foretages udelukkende af kunde-service.

Sikkerhedsventil

• Sikkherhedsventillen abner, hvis overstrømningsventillen er trypkontakten er defekt.
• Sikkherhedsventilen er indstillet fra fabrikken og plomberet. Indstillingen ma kun foretages af kunde-service.

Ladestromsovervågning batteri

• Ved utilstraekigli lajestrom fra dynamoen ved opladning af batteriel, frakobles maskinen.
• Display fejI:ERROR 1

Temperaturovervågning vandindgang eller kølevand

Hvis vandets indgangstempatur overstiger den makismalt tilladelige temperatur frakobles maskinen.
- Hvis kolevandets temperatur overstiger den makismalt tilladelse temperatur afbyrdes maskinen.
- Display fejI: ERROR 3

Vandmangelsikringsvommerbehoder

• Tørkøringssikkringen forhinder, at motoren indkobles ved vandsmangel.
• Display fejI: ERROR 4

Vandmangelsikring brander

Vandmangelsikringen (flowkontakt) forhinder over- ophedning af braenderen, hvis der mangler vand.

Braenderen starter kun, hvis vandforsyningen er tilstrækkelig.

Display feji:ERROR 5

Trykkontakt/flowkontakt

• Kombinationen trykkontakt/flowkontakt frakobler maskinen i tilfælde at tørkøring eller lækage.
  Display fej:ERROR 5

Niveauoveregning brandstof

• Ved brændstofmangel (brændstoflank tom) frakob-ler maskinen.

Obs

Gennem til-/frakobling af maskinen kan denen i hvert enkeit tilfelde anwendes i 5 min., indtil brændstoffanken er fuldstændig tom.
- Maskinen slukkes hvis brandstofføleren er defekt.

Display fejl:ERROR6

Motorolietryk

Trykkontaklen frakobler motoren, nar det min. motorietyk underskrides.
- Display fejI:ERROR 7

• Udstodningsgastemepraturbegransenen afbryder brænderen, hvis udstodningsgastemperatur bliver for hoj.
• Display fejI:ERROR 9

Temperaturovervagning brender

Hvis vandtemperaturen ved braenderudgangen overstiger den maksimalt tilladelige temperatur, slukker maskinen brænderen.
- Maskinen slukker brænderen, hvis temperaturføleeren er defekt.

• Flammeovervagningen frakobler braenden ved en feiji brænderen.
• Display fejl: ERROR 11 erler 12

Fragobling after overskridelse af driftsklarhedsperiodes ell er af kontinuerlig drift

• Overskrides driftsklarhedsperioden ell kontinuereglig drift med merei 45 minutler, frakobles maskinen elektronikn (fabriksindstilling).
  Display fejl:FEJL 14 ellr 15

Sikringspal

Sikringspallen pa handsprjtepistol forhindrer utilsig- tet tlikobling af apparatet.

Apparatoversigt

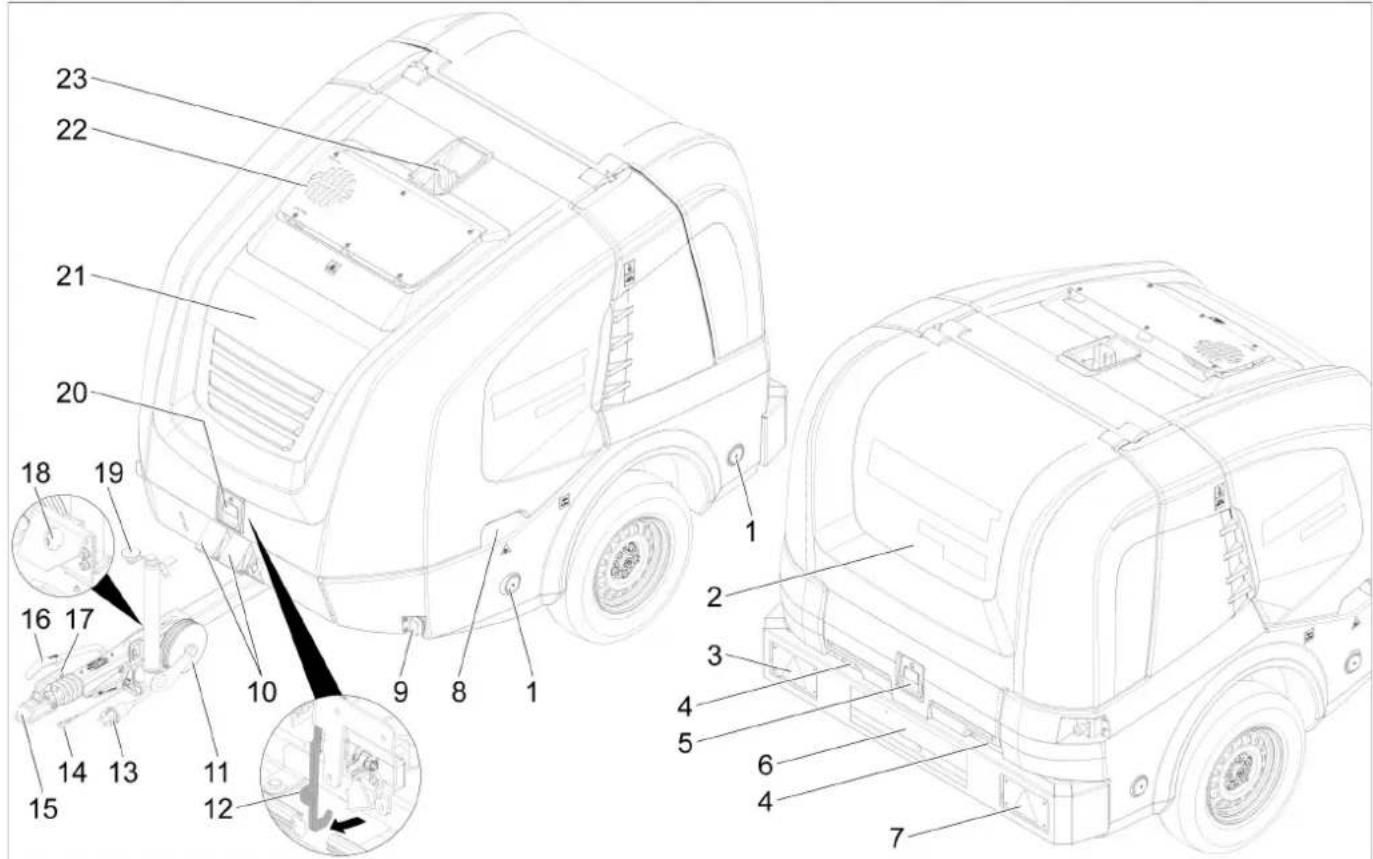

Beskrivelse af apparat

1Reflektor (i begge sider)
(2) Baghaette
3Kombineret bremse-/baglygte med visning af kore-retning (t.v.)
(4)Slangegenennfaring ved sukket baghaette
(5) Las baghette
⑥ Nummerplade med belysning
7Kombineret bremse-/baglygte med visning af kore-retning (t.h.)
8Fronthaettens grebsfordybning (I begge sider)
(9) Begraensningslampe (i begge sider)
(10)Stopkile
(1)Stottehjul
② Fangkroge
(3)Stikforbindelse koretojsbelysning
(14)Sikkerhedswire
(5)Trakstang
(16)Parkeringsbremse
⑦Koblingsarm
(18)Holder til stikforbindelse koretojsbelysning
19Handtag til stetehjul

(20)Las fronthaette
(2)Fronthaette
(2)Udstødningsabning
23Lofteoge

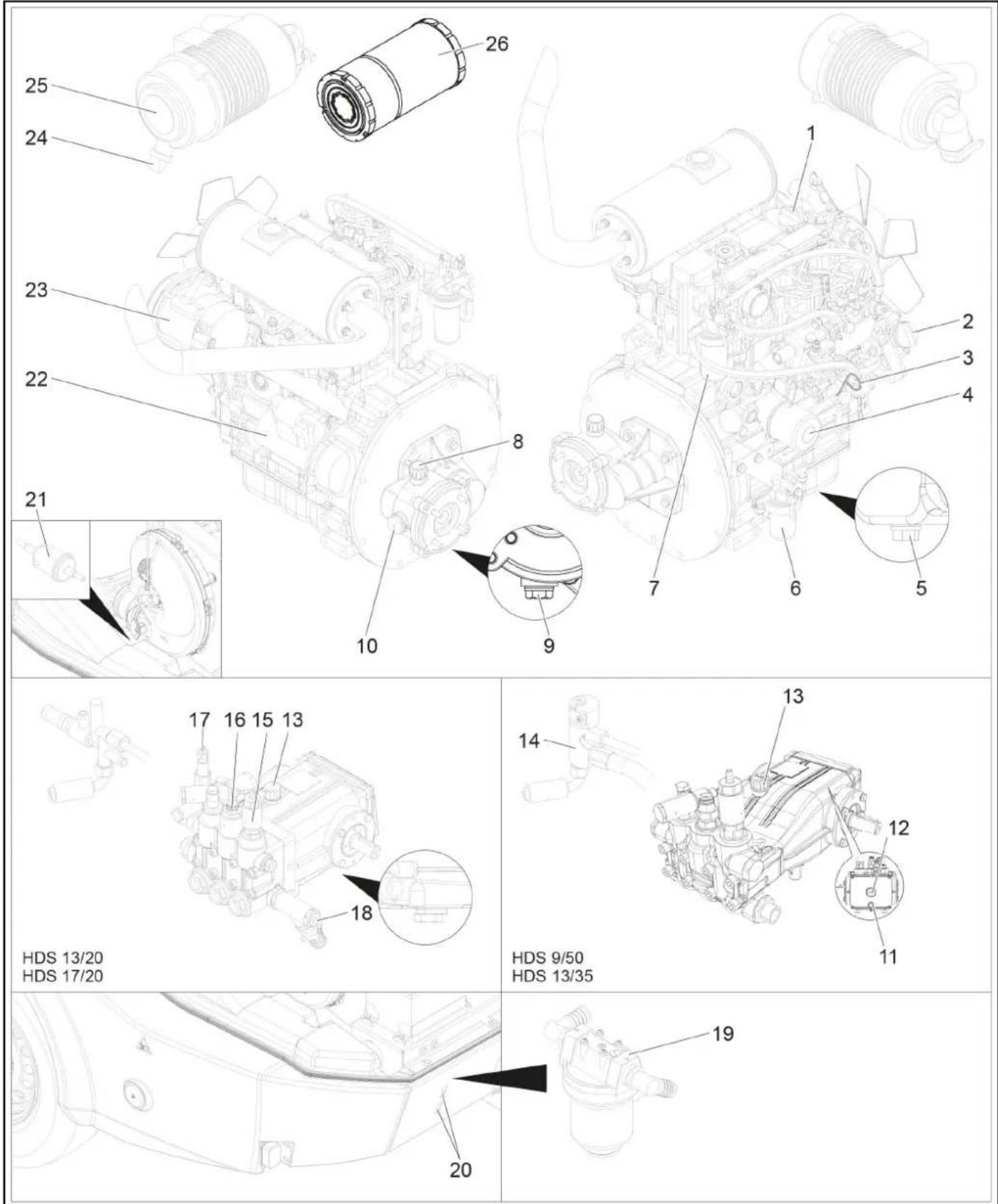

(1)Pieselmotor
②Mellemgear
③ Hojtrykspumpe
(4)Sikkerhedsblok braender
(5)Udstødning
(6)Udligningsbeholder motorkolevand
⑦ Serviceabning vandtank (t.v.)
(8) Luftfilter
Typeskiit
(10)Batteri
(1)Chassis-nr.
(12) Braenderblaeser
(3) Braendstofpumper
(14)Gennemströmningsvandvarmer
(15) Taendingstransformer
(6)Serviceabning vandtank (t.h.)
(7)Rengaringsmiddelbeholder
(18)Filter pa rengoringsmiddel-sugeslangen
(19)Rengoringsmilde-sugeslange med niveaufoler
20Rengoringsmiddel-doseringsventil
21Opbevaringsrum til handspjtepistol
(2)Opbevaringsrum til stralerer
23Hojtryksslange
(24) Hojtryksslangetromle
25Nodstopkontakt
28 Lavtryk-slangetromle
(27)Beholder til væskeblødgåringsmiddel

(28)Frostbeskyttelsemsmiddelbeholder
29Pafyldningsstuds braendstoffank med si
30Kuglehane frostbeskyttelese
31Niveauvising vandtank
(32)Svammerbeholder
(3)Omdrejningstalstyring
34Pafyldningsabningsvommerbeholder med afdak- ning/vingeskrue
35Pafyldningsabning til vaeskebldgoringsmidlet
36Kuglehane tilbagelabsskift
37Styringssskap
38Afskaermning(t.h.)
39Afskaermnng (t.v.)
40Tillobshane vandtank
(4)Aftomningsbane
42Frostbeskyttesesslange
(43)Vandslange
44Vandindgangsfilter
(45)Manometer
46 Tillob frostbeskyttelseller parkeringsposition for GEKA lavtrykstilslutning
47 Tilbagelab frostbeskytelse erler parkeringsposition for hojtrykstilslutning
48Tankdaksel
(49)Betjeningsfelt

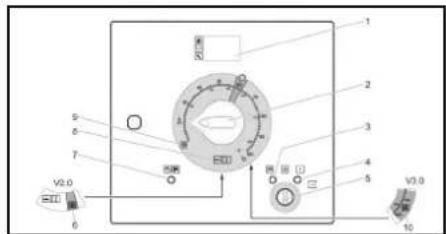

Betjeningsfelt

0/OFF = Fra

①Display
(2)Maskinkontakt
3Kontrollampe forglodning (rod)
(4) Kontrollampe driftsberedskab (rod)
(5) Nogleafbryder
(6) Driftsform ukrudtslugning V2.0 (option ved HDS 13/20, HDS 17/20)

(7) Kontrollampe fronthaette/nodstop (rod)
(8) Driftsform koldt/varmtvand (0 - 100^)
9 Driftsform frostbeskytse
10Driftsform ukrudtslugning V3.0 og V5.0 eller driftsform damptilstand (option ved HDS 13/20, HDS 17/20)

Godkendelsesdokumenter

Godkendesesdokumenterne for apparatet er gemt i Eapparalskabel. Skabel er lukket for transporten.

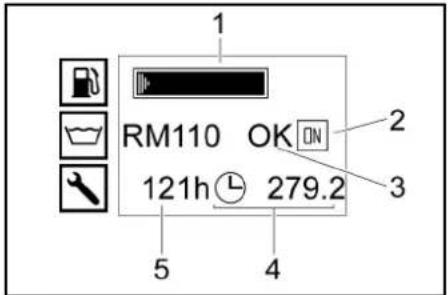

Display normal drift

① Brændstoftank (bjaelkevising)
②Motor taendt (ON) ell slukket (OFF)
3Vaskebladgåringsmiddeltank RM110/rengårings-middeltank CHEM (OK/empty)
(4) Driftstelmetäeller
5 Drifttimer indtil naeste service

Obs

Visningen af rengringsmiddeltankens vindes kun, hvis rengringsmiddeltanken en gang før har varet registre-ret som fyldt.

I normal drift viser styringens display skiftevis folgende visninger:

• Normaldrift

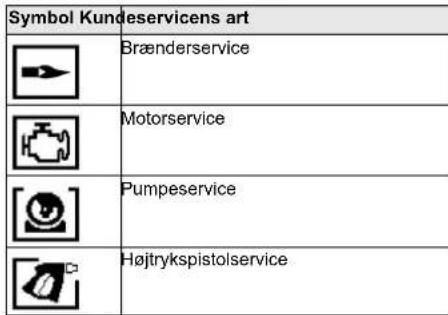

  Service: Forfaldne vedlidgeholdelsesarbeiter, der skal foretages af kundeservice (se pleje og vedlidgeholdelse). Hvis flere vedlidgeholdelsesarbeiter er forfaldne, vises disse after hinanden.

Hvis der ici er vealigeholdelsesterminer, som er foralfnde, bortalfder donne vising.

• Feij: Optraedende feij (se "Hjaelp ved feij")
  Hvis der er flere feij, vises disse after hinanden.
  Hvis der ikke er feij, bortfalderijke visning.

1 Brændstoftank (bjaelkevising)
(2)Priftsart frostbeskytteilse

Hojtrykspistol

1Hojtrykspistolenssikkerhedspal
(2) Hjortkykspistol
(3)Straleror
④Pmlobermlorik
⑤ Hojtryksdyse

①Hajtrykspistolens sikkerhedspal
(2) Hajtrykspistol EASY!Force
③SträrerEASY!Lock
(4)Omlobermoltrik EASY!Lock
(5) Hajtryksdyse
6Tryk-/maengderegulering pa hojtrykspistolen
(7)Sikringsam
(8)Aflrækker

Idriftsættelse

ADVARSEL

Fare for tilskadekomst!

Apparatet, tilbehør, tilførssledninger og tilslutninger skal vare i fejfril tilstand.

Hvis apparatet ikke er i en fejflri tilstand, ma det ikke benyttes.

Opstilling og justering af maskinen

BEMERK

Overophedninq at apparatet

Undga en overophedning af apparatet.

Sorg for, at installationsstedet er tilstrakkeligt ventileret.

BEMARK

Fare for fejI og skader pa maskinen.

Under driften skal apparatet vare vandret justeret.

Vael opstellingsstedet, sa udstødningsabnigen ikke daekkes til.
1. Aktivé parkeringsbremsen.
2. Sænk støttehjulet med händsvinget.
3. Løsn afrivingswiren fra treakkoretaget.
4. Trak stikforbindelsen til karetajsbelysningen ud, og seit den ind pa traktangens opbevaring til stilk.
5. Sorg for at sikre maskinen med killer, sa den ikke kän rulle vaek.
6. Kobl treekketoget fra
7. Justr maskinen til vandret med stottehjulet.

Abning/lukning af frontkappe

1. Aktiver frontkappa's las. Frontkappen abner en s
2. Lås fangkrogen ved at trække ud i den. Frontkappen svinger automatisk opad. Sørg for, at fangkrogen gär i hak ved lukning

Motor

1. Kontrolier motorens olieniveau. Tag违法犯罪 in drift, hvis olieniveauert faldet til under "MIN".
2. Pafyld olie ved behov (se "Pleje og vedligeholdelse").

Mellemgear

1. Kontroller olieniveauet pa mellemgeares olieskue-glas.
2. Pafyld olie ved behov (se "Pleje og vedligeholdelse").

Hojtrykspumpe

1. Kontroller olienevaulet pa hajtrykspumpens oliebe-holder erler oliemalepind.
2. Pafyd olie ved behov (se "Pleje og vedigheholdelse").

Kolevæske

1. Kontrolier kolevaksens niveau i udigningsbeholderen til motorkolevand, mens motoren er kold. Vaskeneivaeut skal ligge meilem MIN og MAX.
2. Pafydå kalseved behov (se "Pleje og vedilgeholdelse")
3. Test frostbeskyttesesmidlets koncentration i udligningsbeholderen.
4. Pafyid frostbeskyttelsmeddel ved behov (se "Pleje og vedligeholdelse").

Luftfilter

1. Kontroller luftfilteret.

2. Rens/udskift luftfiltret, safremt det er nadvendigt (se Pleje og vegligeholdelse).

Pafyldning af vaeskeblodgöringsmiddel

Vaskeblodgöringsmidlet forhinder meget effektiv forkalkningen varmeslangen under driften med kalkholdigt postevand. Den doseres drabevist til tillbet i svmemberhelderen.
- Doseringen er pa fabrikken indstillet til en vands metdeld harhedsgrad.

Obs

En pravebeholder med vasekebladgorginsmddel er indeholdt I leveringsomfangent.
1. Abn pafyldningsabningen til vaskeblodgeringsmiddel.
2. Pafyld vaskeblodgaringsmiddel
3. Luk pafyldningsabningen til vaeskeblodgeringsmiddel.

Pafyldning af brandstof

△FARE

Uegnet braendstof

Eksplosionsfare

Pafyd kun dieselbraendstof aller let fyringsolie. Ugnede braendstoffer, feks benzin, ma ikke bruges.

Obs

Hvis der bruges biodiesel B5 (ift. EN 14214 - europaeisk standard), skal der ikke tages hjde for specielle drifts, service og vedligeholdesbesetngelser.

Obs

Hvis der bruges biodiesel B6 til B20 (int. EN 14214 - europaelisk standard) skal dieselmotoren ombygges. Desunden skal der tages hjde for saerie drifts-, serviceog vedigeholdelsesbetingelser. Henvend dig venligst til en autoriser Yanmar.
1. Abn tankdaekslet.
2. Pafyld dieselbrændstof via braendstoftankens pa-fyldningsstudser.
3. Luk tankdaekslet.
4. Tør spildt dieselbrændstof op.

Pafyldning af renrorginsmiddel

KunHDS13/20HDS17/20

△FARE

Uegnede rengringsmidler

Risiko for tilskadekomst
Anyend kun KÄRCHER-produkter.
Der mä under ingen omstændigheder pafyldes oplo-ningsmider (f.eks. benzin, acetone, fortynder).
Undga kontakt med ojnene og huden
Overhold rengöringsmiddelproducentens sikkerhedsog handteringshenvisninger.

Obs

Kärcher tilbyder en individuelt rengarings- og plejemiddeprogram. Din forhandler rädgir dige往来.

1. Pafyd/udskift rengoringsmiddel.

Batteri

Obs

Apparatet er seriemessigt udstyret med et vedligeholdesesfrt batteri.

Sikkerhedsforskrifter vedrørende batterierne

Overhold altid nedenstaende advarselshenvisninger ved handtering af batterier.

	Overhold henvisningerne på batteriet, i brugsanvisningen og i køretøjets drift- svejledning!
	Brug øjenværn!
	Hold brørn��k fra syre og batterier!
	Eksplosionsfare!
	Gnister, äben ild og ryngning forbudt!
	Aetsningsfare!
	Førstehjælp!
	Advarselsnotat!
	Bortskaffelse!
	Smid ikke batterier i skraldespanden!

△FARE

Eksplosionsfare!

Laeg违法犯罪行为。

ADVARSEL

Forgiftningsfare!

Sär ma aldrigkommenikontaktmedby.Rengor allid hænder erarbeitde pa batterier.

ADVARSEL

Aetsningsfare!

Ved arbejder med batterisyre skal der bruges syrefaste beskyttelsebriller, handsker og et forklaede

Opladning af batteri

△FARE

Fare for tilskadekomst!

Overhold sikkerhedsforskriffterne ved omgang med batterier og brugsanvisningen fra producenten af opladenr.

Oplad kun batteriet med en egnet oplader.

1. Frakobl batteriet
2. Forbind opladerens pluspol-ledning med batteriets pluspol.
3. Forbind opladerens minuspol-ledning med batteri-ets minuspol.
4. Isaet netstikket og taend opladeren.
5. Oplad batteriet med den lavest mulige Iadesstrm.

Montering af hojtrykspistol, straleror, dyse og hojtryksslange

1. Forbind stralereret med handsprjtepistolen.
2. Stram stralerorets forskruning med handen.
3. Saet hojtryksdysen omlobermotrikken
4. Monté omløbermøtrikken, og spænd den fast.
5. Tilsnut hojtryksslangen til hojtrykspistolen.

BEMAKER

Risiko for beskadigelse!

Hojtryksslangen er under tryk.

Rul altid heijrkysslangen helt ud. Kun HDS 13/20.HDS 17/20:

Obs

EASYLock-systemet forbinder komponenter hurtigt og sikkert med kun en omdrejning ved hjaelp af er hurtigveind.

Vandtilslutting

Tilslutningsværédier, se de Tekniske data.

1. Rul vandslangen af tromlen og tilslut den til vandtillobet (f.eks.vandhanen).

Pafyldning af vandtanke

1. Abn vandtankenes tillobshane.
2. Rul vandslangen af tromlen og tilslut den til vandtilbet (f.eks.vandhanen).
3. Abn vandtillobet Vandlankene fyldes via svommerbehoderen. Nar vandtankene er fyldt, lukker svommerventilen i svommerbehoderen.
4. Luk vandtilforslen.
5. Afbyd vandslangen fra vandtilbet.
6. Rul vandslangen pa op pa slangetromlen.

Betjening

△FARE

Brandfarlige vaesker

Eksplosionsfare

Der ma ikke sprøjtes med brandbare væsker.

△FARE

Betlening uden straleror

Anvend ikke maskinen.uden monteret stralerer.
Kontroller, om stralereret sidder godl fast inden brug.
Stralererets forskrunting skal vare skruet fast med händen.

△FARE

Hojtryksvandstrale

Fare for tilskadekomst

Flkser aldrig affraeksarmen og sikringsarmen i aktiveret position.

Anvendlke høljrykspistolen, hvis sikringsarmen er beskidiget.
Skub ved alt arbeje ap apparatet hjfrykspistolens sikkerhedspal fremad.
Held hjtrykspistol og stralereret mad begge hander.

BEMARK

Drift med tom brandstoftank

Odelaeggelse af braendstofpumpen

Anvend aldrig maskinen med tom brandstoftank

Abning/lukninq af hojtrykspistolen

1. Abning af hajtrykspistol: Aktivér sikringsarmen og aflaeksarmen.
2. Lukning of heijrykspsitolen: Aktiviter sikringsarmen og slip afoarksarmen.

Udskiftning af dysen

△FARE

Fare for tilskadekomst!

Hojtrykspistol er under tryk.

Frackobil aparated fer dysskifet, og befien hjeftrykspitolen, indtil aparatelet er edun tvrk.

1. Frakobl apparatused, og betjen hjtrykspistolen, indtil apparatused erunden tryk.
2. Sorg for at sikre hojtryskispitolen ved at skubbe sikkerhedspalen fremad.
3. Udskift dysen

Vandforsyning

Vandforsyningen kan enten ske via en ekstern candforsyning ell via de interne vandtanke (2x 250 liter).

Kuglehane tilbagelobsskift

• Stilling parallelt med kagererntingen: Hjortkspumpens cirkulationsvand strmmer i vsemmerbeholderen ved aben overlobsventil.

Obs

Hvis handsprätepistolen lukkes vedDEXe kuglehane-position, sākan apparatef raakolefter fā minutterp a ground af overtemperatur (se Hjaelpved fej/ERROR 3).
- Stilling på tværs med køretrningen: Hojtryskspumpens cirkulationsvand strømmer i vandtankene ved äben overløbsventil.

Ekstern vandforsyning

1. Saet betjeningshandtaget for kugelhanen roturabsomkboling parallell med kerselsretningen (20 l).
2. Luk tillobshanen pa vandtanken.

Intern vandforsyning

1. Saet bejteningshandlaget for kuglenhanen returlobosombokobing pa tvears af kerselsretningen (500 l).
2. Abn vandtankenes tillobshane.

Tilkobling af maskinen

Obs

Apparatet kan kun anvendes med lukket fronthette.
Nar fronthatten abnes, frakobles apparatet og kontrol-lampen lyser.

Obs

Indil det endelige arbejdstryk opnas, kan motorens omdreiningsl variere pga, ventililerigen.
1. Las ndstopkontakten op yed at traction den.
2. Abning af baghaetten
3. Etablier vandforsyning.
4. Sæt nøglen i nøglekontakten.
5. Kun ved kold motor: Drej naglekontakten til venstre for at forglode motoren, og hold den der, indtil kontrollampen for forglødning slukker.
6. Drej noglekontakten til position "". Kontrollpam Driftsberedskab lyser. Styrings-spændingen tændes, og displayet viser driftstilstan-den.
7. Drej noglekontakten til hore, indtil motoren korer.
8. Indistil apparatkontakten på drift med koldt/ vand.
9. Skub sikkerhedspalen bagud for at afskre hejtrykspistolen.
10. Abn hojtrykspistolen.

Drift med koldt vand

1. Indstil apparatkontakten pa "0/OFF" (brænder fra).

Drift med varmt vand

△FARE

Varmt vand

Skoldningsfare

Undgakontakt med varmt vand.

1. Indstil apparatkontakten på den ønskekte arbejs-temperatur (maks. 100^ ). Brænden taendes.

Omdrejningstalstyring

Kun HDS 9/50, HDS 13/35 (option ved HDS 13/20, HDS 17/20):

Obs

Hvis motorens omdrejningsl eges, silger driftstrykket ogsa. Det kan aflaes pa manometeret.
- g omdrejningstallet:
2. Tryk omdrejningstalstyringens handtag op.
- Reducér omdrejningstallet:

1. Tryk omdrejningstalstyringens handtag ned.

Indstilling af arbejdstrykket og flowmaengden

KunHDS13/20HDS17/20

1. Indstil artebjstdrykket og transportmengden ved at dreje pa tryk-/mengdereguleringen pa hegtrykspistolen (+/-).

△FARE

Fare for tilskadekomst!

Sorg for, at forskrunigen pa stralereret ici lesner sig. nartryk-/maengderegulering indstildes.

Uegnede rengeringsidler kan beskadige maskinen og den genstand, der skal rengere.
Anvend udelukkende det rengaringsmittel, der er be-regnet til genstanden.
- Brug en sàille mängnde rengöringsmiddel som mu-ligt for at besykytte miljøter.
Overhold den anbefeale doserung og hvensiningerne, der falgmer med rengroringsminderle.
- Der mä kun bruges rengöringsminder, der er god-kendt af maskinproducenten.
Karcher-rengringsminderGaranterer fejjrfit arbeje. Indhent radjgiving erer krekvirre vores katalog ell vores informationsblade til rengringsmiderne.
1. Haeng rengringsmiddelsugeslangen i en beholder med rengringsmiddel, og skruelaget fast.
2. Indistil rengöringsmiddel-doseringsventlen pa den onskede koncentration.

Obs

For at forhindre, at der ved drift med rengringsmiddel og sukkel handsprajtepistol lober rengringsmiddel tilbage i svemmerbehoden erller vandtankene, skal rengringsmiddel-doseringsventilen lukkes.

Ukrudtsfjernelse

Kun HDS 13/20, HDS 17/20 (option):

Obs

For at anvende ukrudtsfernelsen er pabygningssætitet omdrejningstalsstyring (option, fra fabrikken: 2.013-086.7, aftermonteringssæt: 2.013-014.0) obligatorisk! Betjening i hendifl driftsvejledningen til ukrudtsferrelse WR 10, varenr. 5.968-256.0 effer WR 20/WR 50/WR 100, varenr. 5.967-455.0! Derudover skal man vare opmaerkoms på de folgende oplynsninger:

1. Monter WR 10, 20, 50 aller 100 pa straleraret, og isaat passende dyse (se pagaelende driftsvejledning).
2. Drej noglekontakten til position". Kontrollpam Den Driftsberedskab lyser. Styrings-spandingen tændes, og displayet viser driftstilstan-den.
3. Tryk omdrejningstalstyringens handlag ned indil anslag.

Ukrudtslugning V2.0

1. Saat apparentnkontakten på driftsformen "Ukrudtsfiernelse V2.0".
2. Drej naglekontakten til hore, indtil motoren korer.

3. Skub sikkerhedspalen bagud for at afskre hjoTrykspistolen.

4. Abn hojtrykspistol.

Displayet viser TEMP LOW: Det varer ca. 2-4 minutes, for arbejdstemperatureen er næt.
- Displayet viser TEMP OKAY:

1. Gennemfor ukrudtsfjernelsen.

Ukrudtsfjernelse V3.0 & V5.0

1. Saat apparentkontaktaken prädrifsorten "Ukrudtsfjelmelse V3.0 & V5.0".

2. Taend WR-Box, saet kontakten pa "ON".

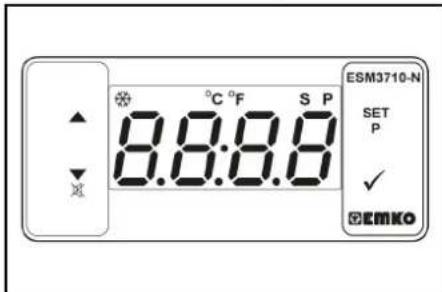

3. Indstil temperatur via SET og ved hjælp af tasterne ,og bekraft med V (indstellingsomrade 85-105 °C).

1. Drej naglekontakten til hjo're, indtil motoren korer.
2. Skub sikkerhedspalen bagud for at afskre hojtrykspistolen.
3. Abn hjtrykspistolen.

Obs

Det varer ca. 2-4 minutter, for arbejdstemperaturen er naet.
7. Gennemfor ukrudtsfjernelsen.

Damptilstand (damprengering og desinfektion)

Kun HDS 13/20, HDS 17/20 (option):

Obs

Ved drift med dampitstand er pabygningssættet omdrejntingstaissyring (option, fra fabrikov.2.013-086.7, eftermonteringssæt: 2.013-014.0 obligatorisk!

△FARE

Skoldningsfare!

Oget arbejdstryk pa grund af hoj arbejdstemperatur. Vær opmaerksom pa, at arbejdstrykket pa 3,2 MPa (32 bar)违法犯罪 and/or a criminal act of the person who committed the crime.

Obs

Ved damprengaring er en drift med 2 straleror ikke mulig.
1. Damprengoring: Monter den passende dampdyse pa straleraret (varenummer, se tekniske data).
2. Desinfektion: Montér WR 10, 20, 50 aller 100 pa stralerøret, og sael den passende dampdyse i (va-renr., se tekniske data).
3. Stil omstilleren pa "Damptilstand".
4. Taend WR-Box, sael kontakten pa "ON".
5. Indstil temperatur med SET og tasterne v , og bekraeft med v (anbefalet indstillingsomrade 120-155 °C).
6. Drej noglekontakten til hajre, indtil motoren korer.
7. Abn motorhjelmen, og indstil hjulet pa overlobet mod uret pa 30 bar after trykmåheler.
8. Skub sikkerhedspalen bagud for at afskre hejtrykspistolen.
9. Abn hajtrykspistolen.

Obs

Det varer ca. 2-4 minutter, for arbejdstemperaturen er naet.
10. Gennemfar damprengering aller desinfektion.
Sikkerhedsfunktioner
1 WR-boksens kontrollampe lyser rodt: Systemtryk for hajt, braender frakobles, se hjaelp ved fejl.
2 ERROR 5 vises pa displayet pa beljeningsfeltet: Systemtryk for lavit, brender starter ikke, se hjaelp ved fejI/ERROR 5.

Afbrydelse af driften

1. Luk hojtrykspistolen.
2. Hajtrykspistolen sikres, til dette formal skubbes sikkerhedspalen fremad.

Obs

Hvis hajtrykspistol lukkes, kerer motoren videre med tomgangsomdrejingnalst. Derved cirkulerer vendet mellemsvammerbeholder og hajtrykspumpe ogvarme. Nar den maksimalt tillade temperatur (55^) nas, frakobles motoren at temperaturfeleren ved vandindgan

gen. After afkøling til under 50^ kan apparatet tages i drift ingen.

After drift med rengoringsmiddel

Kun HDS 13/20, HDS 17/20

1. Indstil rengøringsmiddel-doseringsventlen pa "0". 2. Skyl apparatet igennem med abnet hejtrykspistol minst 1 minut.

Slukning af apparatet

△FARE

Fare pa grund af varmt vand aller damp

Skoldningsfare

Efter anvendelse med varmt vand erler damp skal du anvende maskinen i mindst 2 minutter med koldt vand og aben hghtrykspistol for at kele den ned.

BEMAERK

Risiko for beskadigelse!

Risiko for beskadigelse
Stands aldrig motoren under fuld belastning med abnet hojrykspistol.
1. Indstil apparatkontakten pa "0/OFF" (brænder fra).
2. Luk handsprjtepistol
Motoren regulerer til tomgangsomdrejningstal.
3. Drej noglekontakten til position "". Kontrollpamden Driftsberedskab slukker. Styrespa-dingen frakobles og displayet slukker.
4. Ved ekstern vandforsyning: Luk vandtilforslen.
5. Beljen hajtrykspistolen, indtil apparatet er utden tryk. 6. Hojtrykspistolen skai sikres mod utilsigitet abning med en sikkerhedspal.
7. Ved ekstern vandforsyning: Fjern vandslangen fra vandilforslen, og rul den op pa slangetromlen.
8. Rul hojtryksslangen op pa slangetromlen.

Frostbeskytelse

For at beskyte mod frostskader skal apparatet skyles igennem med frostbeskytelssemiddel.

Obs

Anvend et alminderigt frostbeskyttelsesmiddel til biler pa glykolbasis.

Obs

Overhold handteringnsforskrifterne fra producenten af frostbeskyttelsesemidlet.

Derved opnas ogsa en vis beskytelse mod korrosion.

Frostbeskytse motor

1. Kontrolier motorens kolekredslob for tilstrækkelig frostbeskyttelse, pafyd evt. frostbeskytttessemidel.
2. Se vedilgholdelsesarbejder "Kontrol og pafyldning af kalevasek".

Frostbeskytsebatterl

1. Hvis apparatet likke anvendes i flere uger ved kraftig frost, skal batteriet afmonteres og opbevares pa et frostkirkert sted.

Gennemskylning med frostbeskyttelsesmiddel i kredslobet (hajtrykspumpe)

1. Ved ekstern vandforsyning: Afbryd vandslangen fra vandtillopabet.
2. Indstil apparatkontakten pa "0/OFF" (brender fra).
3. Fjern trykket i maskinen.
4. Stil apparatkontakten på driftsformen "Frostbeskytse".
5. Kun HDS 13/20, HDS 17/20: Indstil rengreringsmiddel-doseringsventilen pa maksimum. Trak rengreringsmiddelsugeslangen ud af rengreringsmiddelbeholderen, og laeg den, sa den kan sugs tom.

6. Abn vandtankens tillobs- og aftomningshane for at tomme apparatet helit.

Vandtankens niveausinng saenkeshelt.

1. Luk tillobs-og aftomningshanen.
2. Afbryd hojtrykspistolen fra hojtryksslangen.

9. Tilslut hojtryksslangen til tillbet til frostbeskyttelse.

1. Tilslut vandslangen til tibageləbet til frostbeskytse.
2. Hæld frostbeskyttelsevsæsken i frostbeskyttelsesmiddelbeholderen. Vælg blandingsforholdet vand/ frostbeskyttelsei h enhold til oplyningerne fra frost-beskyttelsemidlets producent.
3. Kontroller frostbeskyttesesmidlets koncentration med en alminderig frostbeskyttesestester, og tilpas after behov.

1. Abn svommerbeholderens pafyldningsabning. Lasn hertil vingeskruen, og skub afdakninger til venstre.
2. Hæld 20 liter frostbeskytlenessmddel i svommerbe-holderen, og luk pafyldningsabningen.
3. Still betjeningshandtaget for kuglehanen frostbeskyteisen je lodret stilling.
4. Sæt betjeningshandtaget for kuglenhanen returloobsomkobling parallel med kørssretningen (20 I).
5. Kun ved kold motor: Drej naglekontakten til venstre for at forglode motoren, og hold den der, indtil kon-trollampen for forglading slukker.
6. Drej noglekontakten til position "I". Kontrollpam den Driftsberedskab lyser. Styrings-spandingen landes, og displayet viser drifstilstan-den.
7. Drej noglekontakten til hore, indtil motoren korer. Frostbeskyttesesvaksken pumps gennem apparatet i Kredsløbet.
8. Led restvand nedi frostbeskyteltsesmiddelbeholderen via frostbeskyteltsesslangen.
9. Stil betjeningshandtaget pa kuglehanen frostbeskytelse vendet, sa snart der lober frostbeskytteselsminderud af frostbeskytttesesmiddelslangen, og vent 5 sek.
10. Sluk motoren
11. Indstil apparatkontaktlen pa "0/OFF" (braender fra). Pumping af frostbeskyttesemiddel ud af hojtrykssystemet

Obs

Frodriften skal frostbeskyttelsevsæsken pumps ud af hajrykssystemet og tilbage i frostbeskyttelsesmiddelbeholderen.

1. Stil betjeningshandtaget for kuglehanen frostbeskyttelsen pa lodret stilling.
2. Tilslut hojtryksslangen til tillobet til frostbeskyttelse.

3. Tilslut vandslangen til tilbagelobet til frostbeskytelle.

4. Abn svommerbeholderens pafyldningsabning. Lsn hertil vingeskruen, og skub afdakningen til venstre.

5. Haed 20 liter rent vand i smvemberbehoderen, og suk pafydningsabningen.
6. Still apparalkontaklen på driftsformen "Frostbeskytete".
7. Kun ved kold motor: Drej naglekontakten til venstre for at forglode motoren, og hold den der, indtil kontrollampen for forgledning slukker.
8. Drej nøglekontakten til position "I". Kontrollpanden Drifsberedskab lyser. Styringsspændingen taendes, og displayet viser drifstilstanden.
9. Drej noglekontakten til hore, indl motoren korer. Frostbeskytteselsesvaksken Transporteres ud af sammerbeholderen med rent vand og ned i frostbeskytteselsmeddelbehenden.
10. Udfer skydlingen i ca. 2 minutner, indtil frostbeskytelessemidbeldehabeler er fydlt.
11. Sluk motoren.
12. Indistil apparatkontakten på "0/OFF" (breender fra.).

Transport

FORSIGTIG

Vær opmaerkso pa apparatets vaegt ved transporten.

BEMAERK

Risiko for beskadigelse!

Uhensigtsmaesig transport

Beskyl aftraekkeren mod beskadigelser under transport.

Torm ell fer fyld vandfanken helf, inden kerslen pabegyndes.

1. Fydld ellertom vandtankenufdstaendigt ved en tilladt totalvaegt pa 1600 kg. Tm vandtankenufdstaendigt ved en tilladt totalvaegt pa 1100 kg.
2. Skru hajtryksslangen af hajtryksudgangen pa maskiner uden slangetromle, og opbevar den i maskinen.
3. Drej frontbøjlen (option) frem, og las den.
4. Traek dreekpresenningen hæk (option) ned, og las den.
5. Indstil traekstangens hóje med støttehjulet pa hóje de af kērātoiés anhaengertraek.
6. Anbring sikkerhedswiren pa det traekkende koretoj.

(2)Anhæŋkgobling lukket
7. Trak koblingsarmen nedad (abnes).
8. Anbring trakslangen pa anhaengerkoblingens kugle.
9. Tryk koblingsarmen nedad (lukkes), indtil den stå paralleld med træskangen.
10. Saet karetjsbelyningens stikforbindelse i.
11. Drej stottehjulet opad med handsvinget.
12. Sorg for, at stottehjule peger i retning af anhaenge- ren, nar det er kort op.

1. Fjern kilerne fra hjulene og sæt dem ind i holderne.
2. Deaktiver parkeringsbremsen.
3. Kontroller, om anhaengerens belysning (bremselyg ter, koreretningsvisere, baglgter, nummerpladebelysning) fungerer korrekt.
4. Kontroller, om der sidder genstande fast i daekkene.
5. Kontroller dækkenes tilstand
6. Kontroller dasktrykket, se "Vedligeholdeseesarbeje"

Bemark: Vær opmærskom pa de lokalt gaeldende hastighedsbegrænsninger for koretøjer med anhænger, og overhold disse.

Krantransport

△FARE

Uhensigtsmaessig krantransport
Fare for kveestelser pa grund af, at apparatet ell genstande falder ned
Overhold de dokale ulykkesforebyggende forskrifter og sikheredsforskrifter.
Apparatet ma kun Transporteres med kranen af personer, der er blevet undervist i betjening af kranen.
Kontroller inden haver krantransport hejseveerket for beskadigeise.
Kontroller inden haver krantransport grebet for beskadi-gelse.
Lofkunapparatetvedgrebet.
Anvend ikke anhugningskaeder
Sorg for at sikre lafteanordningen mod ultisigtet aflagning of lasten.
Fjern inden krantranport stralereret med hjtrykspiston, dyserne, fladerenserog and orde lase genstande
Transporteriske genstandepa apparatuset under lefteprocessen.
Stä参加会议 underlasten.
Sorg for, at der jegke opholder sig personer i kranens farazone.
Lad aldrig apparatet hænge pa kranen uten opsyn.

Opbevaring

FORSIGTIG

Fare for kvaestelser og beskadigelse ved manglende overholdelse af vaegt!

Ved transport og opbevaring af maskinen er der fare for kvaestelser og beskadigelse pa grund af vegten.

Vær opmaerkoms pa maskinenævægt ved transport og opbevaring, se kapillet Tekniske data.

BEMARK

Fare for beskadigelsepágrund afrost!

Vand, der icke it ernt fulstdaendigt, kan beskadige maskinen og tilbehoret, hisd det fryer.

Tøm vandet fulstændigt ud af maskinen og tilbeheret. Beskyt maskinen og tilbeheret mod frost.

Pleje og vedligeholdelse

(1)Pafydningsabninq molorolie (foroven)
(2) Pafyldningsabng motorolie (i sildenafil)
③Dllemalepind (motor)
④Dliefilter (motor)
5Dlieaftapningssskrue motor
6Yandudskiller
7 Brændstofffilter
(8) Päfyldningsabning gearolie inkl. udluftning
9 Olieaftapnlingsskrue mellemgear

(10)Olieskueglas mellemgear

(1)Olieaftapningssskrue til pumpe

(12)Olieskueglaspumpe

Sikkerhedsblok braender

(15)Frostbeskytlltessskylleventil

16 Trykkontakt

(17)Overstromningsventil

18Rengringsmiddelindgang

(19)Pumpeforfiller

(29)Kontrolabning

(2)Brændstofffilter

2)Startmotor

23Generator

(24)Smudsudob pa luftfilteret

⑤ Luftfilter

26Lufffilterindsats

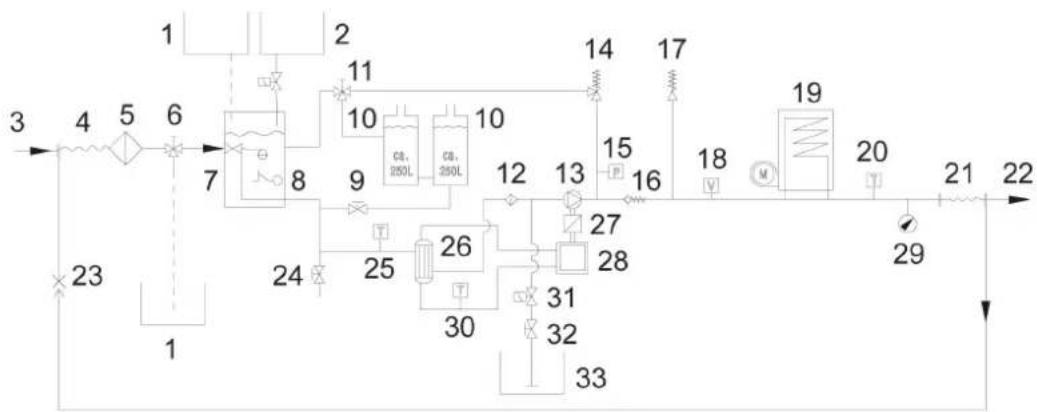

Flowsheet

1Frostbeskyttesm middlebeholder
2 Beholder til vaeskebldgrangsmiddel
③ Vandtilob
(4)Lavtryk-slangetromle
(5)Vandindgangsfilter
6Kuglehane frostbeskytelse
(7) Svømmerbeholder
(8)Vandmangelsikring
9Tillobshane vandtank
(10)Vandtank
①Kuglehane tilbagelobsskift
(1)Pumpeforfilter
③Hojtrykspumpe
(Overströmningsventil
⑤Trykkontakt
(6)Kontraventil
(17)Sikkerhedsventi
(18)Strömningskontakt
(19)Gennemströmningsvandvarmer

(20)Temperaturføler braender
(2)Hajtryksslangetromle
(2)Hojtryksudgang
(23)Returlob frostbeskytseIe
(24)Aftomningshare
(25)Temperaturfeler vandindgang
(26)Varmeveeksler
(27)Mellemgear
28Dieselmotor
29Manometer
30Temperaturfoller kolevæske
(31)Rengoringsmiddel-magnetventil
(32)Rengeringsmiddel-doseringsventil
33Rengringsminderbeholder

Display kundeservice

Vedligeholdsesintervaller

Tidspunkt Aktivitet Af hvem
Førenhver kørsel Kontrollér belysningen.	Bruger
	Kontroller dækkenes luftryk og tilstand. Bruger
Dagligt	Kontroller oliens tilstand i skueglasset på hjotrykspumpen. Tag ilke maskinen i drug, hvis olien er mælke. Kontakt kundeservice.BEM/ERKRisiko for beskadigelse!Informér omgående Kärcher-kundeservice, hvis olien er mælkeaglig.	Bruger
	Generel visuel kontrol af apparatet. Bruger
	Kontroller hjotryksslangen for beskadigelse. Brug ilke hjotryksslanger, der er beskadigede. Bruger
	Kontroller vandfilter, rengør after behov Bruger
	Kontroller pumpeforfilter, rengør after behov Bruger
	Kontroller oleniveaulet på motoren, pafyld olie after behov.	Bruger
	Kontroller oleniveaulet på mellemgearet, pafyld olie after behov.	Bruger
	Kontroller brændstoffilret på motoren, informér kundeservice after behov.	Bruger
	Kontroller vandudskilleren på motoren, informér kundeservice after behov.	Bruger
	Kontroller kolevæskestanden i udligningsbeholden, pafyld kølevæske afterbehov.	Bruger
	Kontroller brændstoffilret, informér kundeservice after behov.	Bruger
	Kontroller filret på renrøringsmiddel-sugeslangen, rengør det after behov.	Bruger
	Kontroller ledningssystemet for utætheder.	Bruger
Efter de første 50 driftstimer	Kontroller kileremmens spænding på ventilatoren, tilspænd after behov.	Bruger
	Udskift olie i motoren.	Kundeservice
	Udskift højtrykspumpens olie.	Kundeservice
For hvir 50 driftstimer eller 3 maneder	Kontroller batteriet.	Kundeservice
Tidspunkt	Aktivitet	Af hvem
For haver 200 driftstimer Kontroller luftfilteret	t hcv. indsatsen, rengør det after behov. Bruger
	Kontroller kileremmens spænding på ventilatoren, tilspænd after behov. Bruger
	Kontroller mellemgearets med hensyn til tæthed. Kundeservice
	Rengør sien på brændstoffankens pafyldningsstuds. Kundeservice
	Udskift olie i motoren. Kundeservice
	Udskift oliefilterindsatsen på motoren. Kundeservice
	Gennemør vedligeholdelser i henhold til vedligeholdelsesplanen. Kundeservice
For haver 400 driftstimer eller hvertår	Udskift luftfilterindsatsen.	Bruger
	Kontroller brændstofffiltret, udskift after behov.	Kundeservice
	Gennemør vedligeholdelser i henhold til vedligeholdelsesplanen. Kundeservice
For haver 600 driftstimer, eller hvertår	Udskift højtryksumpens olie.	Kundeservice
For haver 800 driftstimer	Kontroller blæsermotoren for Funktion, udskift glidekontakter (kulbørster) after behov.	Bruger
For haver 1000 driftstimer eller hvertår	Udskift kølevæske.	Kundeservice
For haver 1000 driftstimer	Udskifte olie i mellemgearet.	Kundeservice
	Udskift kileremmen på ventilatoren.	Kundeservice
	Kontroller ventililålaret på motorens topstykke, indstil after behov.	Autoriseret Yan-mar forhandler
For haver 1600 driftstimer	Kontroller indspråtningsdyserne på motoren, rengør after behov.	Autoriseret Yan-mar forhandler
	Kontroller krumtaphusudluftningen på motoren, rengør den after behov. Autoriseret Yan-	mar forhandler
For haver 2000 driftstimer eller hvert 2.år	Udskift brændstoffslangerne på motoren.	Autoriseret Yan-mar forhandler
	Udskift kølesystemslangerne på motoren.	Autoriseret Yan-mar forhandler
For haver 2000 driftstimer	Kontroller ventilerne og ventilisæderne på motoren, lap after behov.	Autoriseret Yan-mar forhandler
Gælder kun for apparater med pabygningsaaet til damptilstand:
Periodisk senest hvert 5.år	Gennemør en trykkkontrol i henhold til producentens anvisninger.	Kundeservice

Vedligeholdelsesarbejde

△FARE

Sluk nøglekontakten, og traek nøglen ud før alt arbejde pa apparatet.

△FARE

Fare for kvaestelse pa grund af elektrisk stod

Laeg ikke metalgenstande på dynamoen eller startmoto- ren.

△FARE

Eksplosionsfare!

Anbring keine værktjøl er lignende på batteriet, dvs. på endepolmere og cellelforbindelsemer.

Undgä altid rygning og áben ild.

Sorg for god udluftning ved opladning af batterier i rum. Anvend edulukkende batterier og opladere, der er godkendt f Karcher (originale reservedele).

1. Lad maskinen kole af.

Rengoring af vandindgangsfilteret

1. Afmonter vandindgangsfilteret, og tag filterinsat- sen ud.
2. Rengor filterindsatsen med rent vand ell ertrykluft
3. Monter delene i omvendt rækkefolge.

Rengoring af pumpeforfilteret

1. Fjem trykket i maskinen.
2. Afmonterpumpeforfilteret, og tag filterindsatsen ud.
3. Renger filterindssaten med rent vand erler trykluft. 4. Monter delene i ompendr rækkefolge.

Rengoring af filteret pa rengoringsmiddelsugeslangen

1. Skru rengringsmiddel-sugeslangens skruelag af.
2. Trak rengreringsmiddel-sugeslangen ud.
3. Rengor filteret i vand, og saet det i gen.

Kontrol af olieniveau pa motoren og pafyldning

Obs

Päfyländsgmängden mellem MIN- og MAX-markeringen på oliemälependen er 1,6 liter.

1. Træk oleiemalepinden ud, tør den af, og skub den indigen.
2. Trak oliemalepinden udigen, og kontrotter olienevaulet.

Jiveauet er korrekt, hvis det ligger inden for Ierpenen po oliemalepinding.

1. Abn pafydlningsabninqens daeksel, og pafyd frisk motorolie, hvis olieniveauletigger under markeringen pa oliemalepinden.
2. Vent fem minutter, indtil motorolien samles i oliekarret.

3. Kontroller olieniveauet som beskrevet ovenfor.

4. Gentag donne procedure after behov, indtil olieniveaulet ligger inden for oliemalepidens markerin

5. Skub olemalepinden ind after kontrollen, og suk pa-fyldningsabnängingen daksel.

Obs

Luftboller skal vare i stand til atkommen ud.

Olietype se tekniske data.

Kontroller olieniveauet pa mellemgearet, og pafyld gearolie

1. Kontrolier olieniveauet pa mellemgearets olieskue-glas.

Olieniveauet er korrekt, nar det er midten af olieskueglasset.

1. Abn pafylndningsabningens daksel, og pafyd ny gearolie, hvis olieniveauet ligger under midten af olieskuegliaset.
2. Luk pafyldningsabningen.

Obs

Luftbobl er skal vare i stand til at komme ud.

Olietype se tekniske data.

Kontroller olieniveauet pa hojtrykspumpens ollemalepind, og pafyld ole.

1. Skru oliemalepinden ud, tcr den af, og skub den indigen.
2. Skru oliemalepinden ud igen, og kontrotter olieniveauet.

Oleniveaet er korrekt, hvis det ligger inden for markeringen pa ollemalepinden.

1. Pafydny olie, hvis oleniveaut ligger under markeringenPGAolmealepinding.
2. Skru oliemalepinden i

Obs

Luftbobler skal vare i stand til atkommen ud.

Olietype se tekniske data.

Kontrol og pafyldning af kolevæske

△FORSIGTIG

Der kan opsta skadelige stoffer.

Vær opmaerkoms på den anvendte type frostbeskyttelssemiddel.

Blandingen kan fremkalde en kemisk reaktion.

Bland icke forskeigte typereftsbekyttesesmedel.

△ADVARSEL

Risiko for overophedninq af motoren

Ved manglende kdevaeske kan motoren overophedes.
Stands straks motoren, og lad den kole af.

ADVARSEL

Risiko for overophedning at motoren

Ved manglende kolevæske kan motoren overophedes.
Hvis motoren er sa kraftigt overophedet, at der trænger damp ud, skal motoren omgænde standses, og der skal overholds en sikkerhedsafstand til motoren, indtil trykket er reducérét.

BEMERK

Risiko for skoldning pá grund af motorkolevand

Udigningsbeholderen star under tryk

Abn aldrig aekslet på motorkolevandels uddigningsbe- holder ved driftstimperatur.

1. Abn dakslet pa motorkølevandets udigningsbeholder, pafyd frisk rent and vand et tilsvarende frostbeskyttesemiddel op til Max-mørket.

Til den grove rengoring af luftfilteret kan du holde opsamlingsbehoderen under smudsdulbet og aktivere smudsdulbet.

Obs

Krafftig tilsmudseede erler defekte filterindsatser skal princtielt udskiftes.

1. Løsn fjedspændingsbojlen, tag daekslet af, og flem støvafeiringer.
2. Tag filterindsatsen ud.
3. Udblaes filterindsatsen indefra med trykluft (maks. 2 bar).
4. Rengor luftfilterhuset indefra med en klud.
5. Saet filterindsatsen i luftfilterhuset.
6. Saet dakslet pa, og fastgwr det med fjederspandingsbøilen.

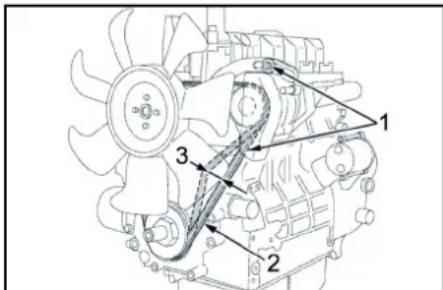

Kontrol af ventilatorens kilerem

①Fastgorelsesskruergdynam
(2)Kilerem
③ Remspanding ca. 7-9 mm

Obs

Hvis kileremmen违法犯罪, kan det resultere i en overphedned af motoren ell er enutilstraekelig opladning af batteriet.

1. Stands motoren, og træk neglen ud af nøglekontakten.
2. Tryk remmen ind mellem remskiverne med tommelfingeren for at kontrollere kileremmens spending.

Obs

Kileremmen skal kunne trykkes ca. 7-9 mm ind.

Obs

Udskift principielt de beskadigede kileremme.

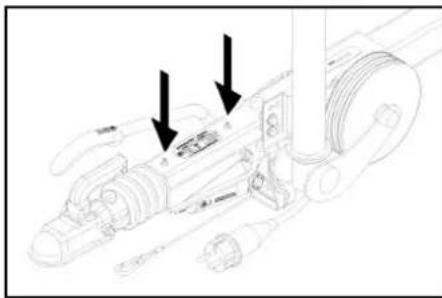

Smoring af palobsbremsen

1. Pres det pagaeldene fedit ind i begge smarenipler med en alminderlige festspjrle.

① Smorenipler

Kontrol af dasktrykket

1. Stil maskinen pa en jævn flade.
2. Tilslut dasktrykmaleapparatet pa daekventilen.
3. Kontroller lufttrykket (se "Tekniske data"), og tilpas del om ndvendigt.

Udskifting af hjul

△FARE

Livsfare pä grund af trafik

Stil apparatet på en plan flade, og bær advarselsbeklaedning ved reparationsarbejde på offentlige veje.
1. Stil apparatet pa en plan flade.
2. Sorg for, at undergrunden er stabil. Derudover skal maskinen sikres mod at rulle vaek ved hjaelp af stopkloder.
3. Aktivér parkeringsbremsen.
4. Kontroller daekkene.
5. Kontroller, om der sidder genstande fast i daekkene.

1. Fjern genstandene.
2. Anvend et egnet, almindeligt middel til daekreparation.

Obs

Overhold den pageelende producents anbefalinger. Fortsat korsel er mulig, hvis produktproducentens angivelser overholds. Skift daek eller hjul sa hurtigt som muligt.

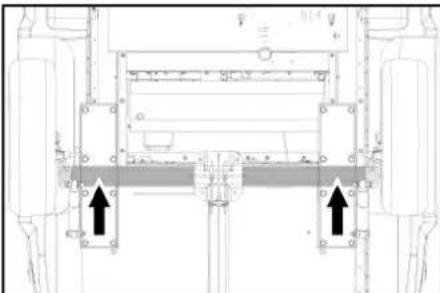

1. Placér donkraften pa det tilsvarende holdepunkt.
2. Løsn hjulboltene.
3. Loft apparatet med donkraften.
4. Skru hjulboltene ud.
5. Tag hjulet af
6. Saet reservehjulep a.
7. Saet hjulboltene i.
8. Sænk apparatet med donkraften.
9. Spænd hjulboltene over kryds.

Tilspaendingsmoment 110-120 Nm

Obs

Der er ikke indeholdt en donkraft i leveringsomfanget.

Obs

Anvend en egnet almindelig donkraft.

Anhaenger

1. Lad regelmessigt et autoriseret varksted kontrolle re bremseanlaegget og chassisel.

Hjaelp ved feil

△FARE

Utilsigtet startet maskine

Fare for kvaestelse,fare for stod

Stil nogleafbrydenen para "0"for alt arbejde por maskinen, og trakn negund u.

△FARE

Utfisiget startende apparat, bererig af stromferende dele

Fare for kvaestelse,fare for stod

Sluk apparatet inden arbejde pa apparatet.

Trak netstikket ud.

△FARE

Risiko for eksplosion og kortstunng. Laeg ici værktjell eiglige på batteriet.

1 Lad apparatet afkole.

Display fejI

①Fjlnummer

②Motor fra (OFF)

Kundeservice

Hvis fejlen ikke kan afhjaepes, skal maskinen kontrleleres af kundeservice.

Fejl med visning pa displayet

FejI Årsag Afhjælpning Ansvarlig
ERROR 1 Ladestrom Kileremmens spædning på ventilatoren for lav.		1. Efterspænd kileremmen på ventilatoren. Bruger
		Dynamo defect. 1. Kontrollér dynamoen, udskift ved behov. Kundeservice
		Ladestromsovervågning defect.	1. Kontroller kabelføring + relæ K9.
ERROR 3 Temperatur vindindinggang el-ler kølevand	Vandtemperaturen i svømmemberden for høj på grund af kredlsbdsrift.	1. Lad vendet kule af, eller aftap det. Sæt beljenings-händtaget for kuglehanen returlobsmokoblig på tværsøreltningen (500 l).	Bruger
	Temperaturføleren på vindindinggangen har frakoblet apparatet	1. Frakobil apparatet, og tilkobil den ivgen. Kontakt kun-deservice, hvis fejlen forekomm er flere gange.	Bruger
	Temperaturfølser vindindinggang defect	1. Udskift temperaturføleren.	Kundeservice
	Kølevæskeniveau for lavt.	1. Fyld kølevæske i udligningsbeholderen.	Bruger
	Kileremmens spænding på ventilatoren for lav.	1. Efterspænd kileremmen på ventilatoren. Bruger
	Temperaturfølser kølevand på motoren defect.	1. Udskift temperaturføleren.	Kundeservice
ERROR 4 Vandmangel	Ekstem vand Forsyning: Vandtilførseltryk for lavt.	1. Kontroller vandtillobet.	Bruger
	Intern vand Forsyning: Vandlanke tome.	1. Fyld vandlankene.	Bruger
	Vandmangelsikring i svømmemberden defect.	1. Udskift vandmangelsikringen.	Kundeservice
	Vandindgangsfilter tilsmudset.	1. Rengør vandindgangsfilteret.	Bruger
	Vandslange utæt eller knækket. 1. Udskift vandslangen.	Kundeservice
	Svømmerventil i svømmemberden tilss-mudset.	1. Rengør svømmerventilen.	Kundeservice
	Svømmerventilen i svømmemberden sid-der fast eller er defect.	1. Rengør erller udskift svømmerventilen. Kundeservice
ERROR 5 Flowkontakt&trykkontakt	Flowkontakt defect.	1. Udskift flowkontaktlen.	Kundeservice
	Trykkontakt defect.	1. Udskift trykkontakten.	Kundeservice
	Overstrømningsventil defect.	1. Udskift overstrømningsventilen.	Kundeservice
	Kontraventil i overstrømningsventilen defect.	1. Udskift kontraventilen. Kundeservice
	Pumpeforfilter tilsmudset.	1. Rengør pumpeforfilteret.	Bruger
	Damptilstand: Systemtryk for lavt	1. Øg systemtrykket i små trin ved at dreje handhjulet på overstrømningsenheden med uret.	Bruger
ERROR 6 Brændstoffefer	Brændstoffank tom.	1. Pàfyld brændstof.	Bruger
	Brændstoffeferens svømmer sidder fast.	1. Kontroller svømmeren.	Kundeservice
	Brændstoffefer defect.	1. Udskift brændstoffeferen.	Kundeservice
Fejl	Arsag	Afhjælpning	Ansvarlig
ERROR 9* Udstedningsgastempera-tur	Uddstedningsgastemperaturbegræsenen har udistøt og frakoblet brænderen.	1. Frakobil apparatet, lad det køle af, og tikkobil detigen. Kontakt kundeservice, hvis fejlen forekommer flere gange.	Bruger
	Uddstedningsgastemperaturbegræsen de-fekt.	1. Udskift udstødningsgastemperaturbegræsenen. Kundeservice
	Brænder forkert indstillet. 1. Indstil brænderen.	Kundeservice
	Varmaslange tilssod er tildalket. 1. Fjern sdd fra varmslangen, eller afkalk den. Kundeservice
ERROR 10* Temperatur brænder Ren-gøringsdrift med koldt vand er mulig.	Temperaturfelteren pa brænderen (NTC) har frakoblet brænderen.	1. Frakobil apparatet, og tikkobil detigen. Kontakt kun-deservice, hvis fejlen forekommer flere gange.	Bruger
	Temperaturfelter brænderten. Uddskift temperaturfoleren. Kundeservice
ERROR 11* Flammeføller (ingen flam-me) Rengøringsdrift med koldt vand er mulig.	Dyseholder tilssmeduset. 1. Rengør dyseholderen.	Kundeservice
	Tændelektroder indstillet forkert er tildum-set.	1. Indstil tændelektroderne rigtigt, eller rengr dem. Kundeservice
	Flammevergängengens fotocelle defekt. 1. Uddskift fotocellen. Kundeservice
	Brændstofpumpe defekt.	1. Udskift brændstofpumpen. Kundeservice
	Magnetventil brændstof defekt.	1. Udskift magnetventilen. Kundeservice
	Brændstofffilter tilstopet.	1. Udskift brændstofffilteret. Kundeservice
	Tændingstrafo defekt.	1. Udskift tændingstrafoen. Kundeservice
ERROR 12* Flammeføller (flamme slukker ikke) Rengøringsdrift med koldt vand er mulig.	Flammevergängengens fotocelle defekt. 1. Udskift fotocellen. Kundeservice
	Brænder tilssodet, "fterglæder".	1. Fjern sdd fra brænderen. Kundeservice
ERROR 14 Frakobilling after 45 min. konstant pause	Beredskabstid på 45 minutter overskredet.	1. Frakobil apparatet, og tikkobil detigen.	Bruger
ERROR 15 Frakobilling after 45 min. kontinuierlig drift	Kontinuierlig drift er overskredet med 45 min- nutter.	1. Frakobil apparatet, og tikkobil detigen. Bruger
Fejlafjhælpning uden visning på displayet
Fejl	Arsag	Afhjælpning	Ansvarlig
Apparat stoppet, displayvisning sluk- ker	Sikring smeltet.	1. Udskift smirgen.	Bruger
	Ingen strømforsyning på vekselretteren på grund af under- eller overspænding på bate- riet.	1. Kontroller batteriet, oplad det eventuelt.	Bruger
	Vekselretter defekt.	1. Udskift vekselretter. Kundeservice
Ingen displayvisning after tinkoblin-gen	Batteri tomt.	1. Oplad batteriet.	Bruger
	Sikring smeltet.	1. Udskift smirgen.	Bruger
	Fronthætte aben.	1. Luk frønthaeten.	Bruger
	Nødstopkontakt trykket.	1. Lås nødstopkontakten op ved at tække i den.	Bruger
	Ingen strømforsyning på vekselretteren på grund af under- eller overspænding på bate- riet.	1. Kontroller batteriet, oplad det eventuelt.	Bruger
	Vekselretter defekt.	1. Udskift vekselretter. Kundeservice
Motor starter违法犯罪	Kontakt kundeservice.
Arbejdstryk svinger	Ulaethed i hjoryksumpens insdugningska- nal.	1. Kontroller ledningsystemet.	Kundeservice
	Luk ventilerne.	1. Udskift ventilerne. Kundeservice
Brænder soder	Brænder forkert indstillet er tilismudset.	1. Indstil erer rengør brænderen.	Kundeservice
	Magnetventil brændstof defekt, dieselbrænd- slof drypper efter.	1. Kontroller magnetventilen, udskift eventuelt spolen erer magnetventilen. Kundeservice
Hvid rag fra brænder	Ingen tandingsgnist (kan ses gennem skue- glasset i brændendaekslet).	1. Kontakt kundeservice.	Bruger
	Kondensvand i dyseholderen.	1. Kontroller dyseholderen, rengr. Kundeservice
	Brændstoffryk for lavt.	1. Kontroller brandstofpumpen. Kundeservice
Kontrollampe frønhætte/nedstop ly- ser	Fronthæten blev abnet under driften.	1. Luk frønhæten.	Bruger
	Sikkerhedskontakt frønhætte defekt.	1. Kontroller sikkerhedskontalien. Kundeservice
	Nødstopkontakt trykket.	1. Lås nødstopkontakten op ved at tække i den.	bruger)
Der drypper ud af bunden af apparatet	Hjorykspmufe utæt.	Bemærk: 3 draber pr. minut er tilladt. Lad kundeservice kontrlere apparatet ved kraftige utæthed.	Kundeservice
Apparatet opbygger ikke tryk	Dyse tilstoppet/udvasket.	1. Rengør/udskift dyserne.	Kundeservice
	Motorens driftstal for lavt.	1. Kontroller motorens driftsordrejningstal. Kundeservice
	Kun HDS 9/50, HDS 13/35 (option ved HDS 13/20, HDS 17/20): Omdrejningstalstyring de- fekt.	1. Kontroller omdrejningstalstyringen. Kundeservice
	Sikkerhedsventil utæt.	1. Kontroller indstillingen, monterfter behov en ny taetting.	Kundeservice
	Tillbøsbledninger til pumpe utætte er tilstop- pede.	1. Kontroller alle tillobsbledninger til pumpen. Kundeservice
Hjorykspmupe banker	Tilferselsledninger til pumpen utætte.	Kontroller alle tillobsbledninger til pumpen. Kundeservice
Kun HDS 13/20, HDS 17/20: Ullstrækkeig aller ingen rengings-middeldetransport	Rengoringsminder-doseringsventilen er luk- ket er utæt/tilstopet	1. Abn erller onkeralr/rengør rengeringsminder-dose- ringsventilen.	Bruger
	Rengoringsminder-sugesiange med filter utæt er utileppet	1. Kontroller/rengør rengeringsminder-dusgesiagen med filter	Bruger
	Rengoringsminder-magnetventil utæt er utile- stoppet.	1. Kontroller, renger rengeringsminder-magnetventi- len.	Kundeservice
	Elektronik aller rengeringsminder-magnet-ventil defekt.	1. Udskift elektronikken aller rengeringsminder-mag- netventilen.	Kundeservice
Fejl Årsag Afhjælpning Ansvarlig
Overstrømningsventilen abnes/luk-kes lobeende ved abnet handsprøjtepi-stol	Dyse tilstoppet. 1. Rengør dyserne. Bruger
	Apparatet er tilkalket. 1. Afkalk apparatet. Kundeservice
	Overstrømningsventil defekt. 1. Udskift overs	trømningsventilen. Kundeservice
	Overstrømningsventilens koblingspunkt er indstillet forkert	1. Indstil overstrømningsventilen. Kundeservice
WR-boksens kontrollampe lyser rød	Damptilstand: Systemtryk for hijt	Reducér systemtrykkek i små trin ved at dreje handhjulet på overstrømningsenheden mod uret.	Bruger

Garanti

I det enkelte lande gælder de garantibetingelser, der er fastaat af vore salgsselskab. Eventuelle fej veget apparatet udbedres gratis inden for garantifristen, sāfrem fejlen kan tilskrives en materiale- eller Produktionsfejl. Hvis du önsker al gare garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kunde servicecenter medbringesende kvittering for kbet. (Se adressen pa bagsiden) Yderligere garantioplysninger (hvis findes) kan findes i serviceomradet pa dit lokale Kärcher-websted under "Downloads".

Ved tilslutnng af maskinen til en kamin, effer hvis der ike.
ke kan ses ind i maskinen, anbefaler vi at montere en flammeovervagning (ekstraudsty).
Anvend kun originaltilbehor og -reservede. De er en
garanti for en sikker og fejli drift af maskinen.
Informationer om tilbehor og reservede findes pa www.kaercher.com.

EU-overensstemmelseserklaering

Hermed erkräer vi, at nedenstaende maskine på grund af sin udflomning og konstruktion i den udferelse, i hvilen den salags af os, overholder EU-directivernes relevante, grundlaeggende sikkerheds- og sundhedsmæssige krav. Hvis maskinenændres utden aftale med os, mister denen attest sin gyldighed. Produkt: Hojtryksrenser
Type: 1.524-xxx
Type: 1.999-380.0

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN 1829-1

EN 1829-2

EN ISO 12100

EN 13309:2010

EN 55012: 2007 + A1: 2009

EN 62233: 2008

Anvendt overensstemmelsesvurderingsproces

Anvendte specifikationer:

Transportmænge, vand l/h (l/min) 500-900 (8,3-15)	650-1300 (10,8-			900-1300 (15-21,7)	900-1700 (15-28,3)
			21,7)
Vandtryk med standarddyse	MPa (bar)	15-50 (150-500)	10-35 (100-350)	6-20 (60-200)	6-20 (60-200)
Overtryksventil (maks.)	MPa (bar)	64 (640)	44 (440)	24 (240)	24 (240)
Transportmænge dampdrift	l/h (l/min)	--	--	460 (7,7)	460 (7,7)
Transportmænge dampdrift desinfektion	l/h (l/min)	--	--	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)
Driftstryk dampdrift med dampdyse (maks.)	MPa (bar)	--	--	3,2 (32)	3,2 (32)
Delinn. Dampdyse (dysestørelse) ved damprengøring		--	--	2.113-026.0 (060)	2.113-026.0 (060)
Delinn. Dampdyse (dysestørelse) ved desinfektion		--	--	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113-026.0 (060)	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113-026.0 (060)
Ydelse køremotor	kW	15,5	15	9	11
MOTOROMDRINGSTAL	1/min	3100	3300	2700	3300
Batteri	V/Ah	12/41	12/41	12/41	12/41
Arbejdstemperatur for varmt vand (maks.)	°C	30-98	30-98	30-98	30-98
Arbejdstemperatur dampdrift	°C	--	--	155	155
Transportmænge, rengringsmiddel	l/h (l/min)	--	--	0-50 (0-0,8)	0-70 (0-1,2)
Brändereffekt	kW	65 97 105	105
Brændstofforbrug (maks.) l/h 11,7	15 13,7	14,3
Brændstofforbrug i koldtylandsdrift	l/h	5,2	5,1	3,1	3,7
Højtryskspistolen tilageslagskraft	N	79 96 72 94
Standarddsens dysestørelse		030	051	075	090
drivmidler
Brændstof		Diesel	Diesel	Diesel	Diesel
Oliemænge mellemgear	I	0,35	0,35	0,35	0,35
Olietyper mellemgear		SAE90	SAE90	SAE90	SAE90
Oliemænge pumpe	I	1,2	1,2	1,3	1,3
Olietype pumpe		15W40	15W40	15W40	15W40
Motoroliemænge	I	3,5	3,5	3,5	3,5
Type motorolie		15W40	15W40	15W40	15W40
Mål og vægt
Længe x bredde x hjæde	mm	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735
Vægt utden driftsstoffer	kg	860-1020	860-1020	860-1020	860-1020
Totalvægt inkl. driftsstoffer og standardtilbehør	kg	1440-1600	1440-1600	1440-1600	1440-1600
Godkjndt akselbelastning		1600	1600	1600	1600
Tilladt støttelast (maks.)	kg	1100/1600	100	100	100
Tilladt totalvægt (maks.)	kg	100	1100/1600	1100/1600	1100/1600
Brændstofrank	I	100	100	100	100
Vandtank	I	500	500	500	500
Kølesystem	I	5	5	5	5
Væskeblødgringsmiddel	I	1	1	1	1
Frostbeskyttelsesmiddel	I	20 20 20 20
Rengøringsmiddeltank	I	--	--	--	--
Dæk		TypegodkjendelseIht. ECE R 30, ECE R 54, ECE R 108 el-ler ECE R 109 samt ECE R 117	TypegodkjendelseIht. ECE R 30, ECE R 54, ECE R 108 el-ler ECE R 109 samt ECE R 117	TypegodkjendelseIht. ECE R 30, ECE R 54, ECE R 108 el-ler ECE R 109 samt ECE R 117	TypedogkjendelseIht. ECE R 30, ECE R 54, ECE R 108 el-ler ECE R 109 samt ECE R 117
Dækstørrelse		185 R 14 C	185 R 14 C	185 R 14 C	185 R 14 C
Bæreevneindeks		104	104	104	104
Hastighedsindeks		N	N	N	N
Hjulstørelse/fælgform		5,5 J x 14	5,5 J x 14	5,5 J x 14	5,5 J x 14
Indpresningsdybde		30	30	30	30
Dækluftryk	MPa (bar) 0,45 (4,5)	0,45 (4,5) 0,45 (4,5) 0,45 (4,5)
Bremsesystem		Pålsbremse	Pålsbremse	Pålsbremse	Pålsbremse
Beregnde værdier ih. EN 60335-2-79
Lydtryksniveau LpA	dB(A)	82	82	80	82
Usikkerhed KpA	dB(A)	3	3	3	3
Lydeffektniveau LwA + usikkerhed KwA	dB(A)	103	103	100	103
Hand-arm-vibrationsværdi hæjtrykspistol	m/s2	4,2	4,2	3,6	3,3
Hand-arm-vibrationsværdi strålerør	m/s2	4,2	4,2	3,6	3,3
Usikkerhed K	m/s2	2,1	2,1	0,85	0,8

Arsag til undtagelse i henhold til forordering (EU) 2019/

1781, billag I, afsnit 2 (12): j)

Der tages forbeshd for tekniske aendringer.

Sisukord

Uldjuhised 173

Keskkonnakaitse 173

Sumbolid seadmel 173

Sijtotstarbeline kasutamine 173

Ohutusjuhised 173

Funktsion 173

Ohutusseadised 173

Klienditeeninduse ekraan
