BRUGSANVISNING TEVE 5501 A EINHELL

DK/ Original betjeningsvejledning N udsugningsanlaeg

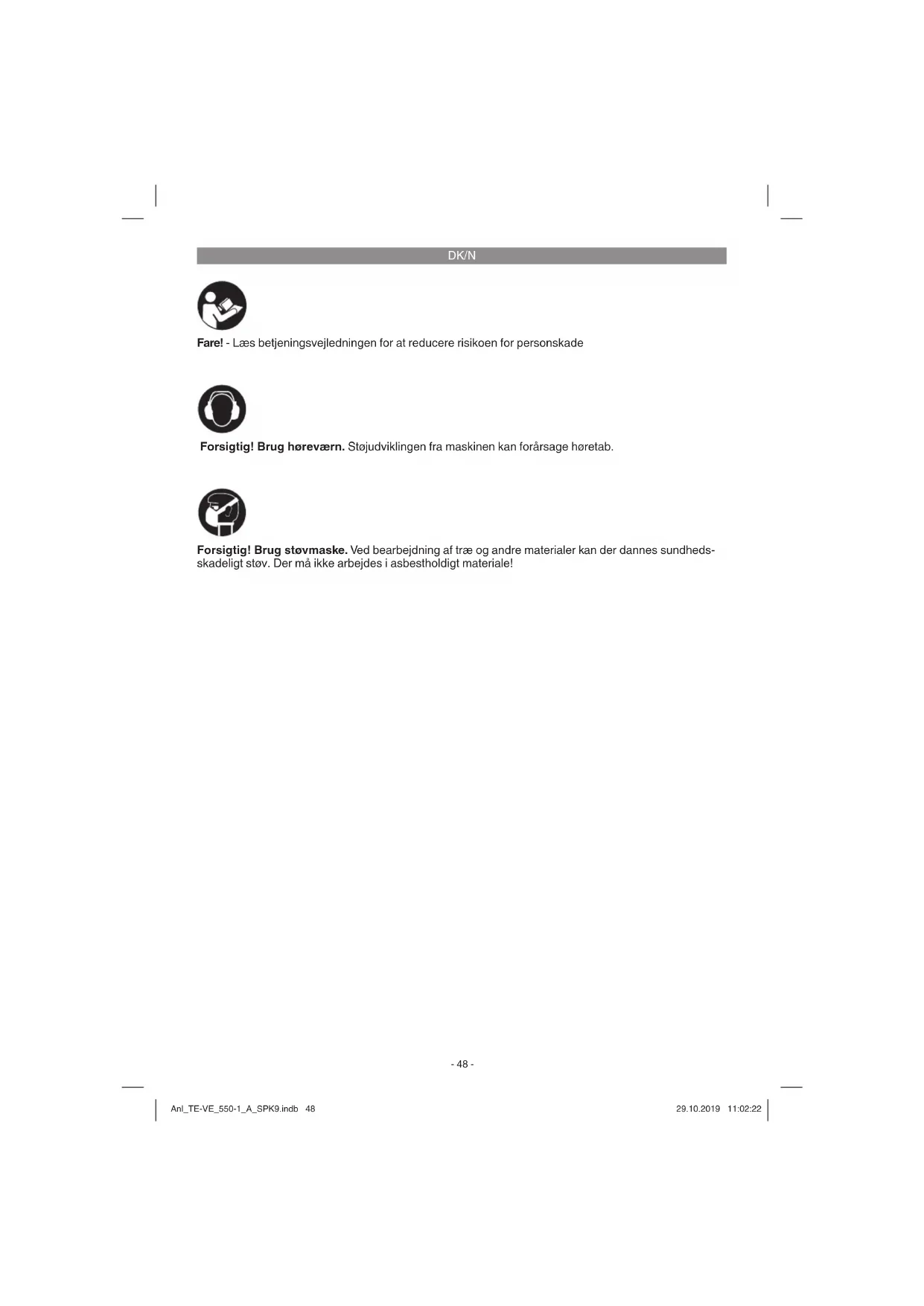

Forsigtig! Brug horeværn. Stojudviklingen fra maskinen kan forårsage horetab.

Forsigtig! Brug stovmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt stv. Der mA ikke arbejdes i asbestholdt materiale!

DK/N

Fare!

Ved brug af el-vaerktoj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledningen / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisingerne folge med varktojet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer ellateriel, som matte opsta som folge af, at anvisingerne i donne betjeningsvejledning, navlig vedrorende sikkerhed, tilidesaettes.

1. Sikkerhedsanvisninger

Relevantante sikkerhedsanvisninger fi nder du i det medfolgende haefte.

Advarsel!

Laes alle sikkerhedsanvisninger, anvisninger, illustration og tekniske data, som dette el-værktøj er udstyret med. Folges de afterfol-gende anvisninger ici, kan dette fore til elektrisk stød, brand og/eller alvorlige kvaestelser.

Alle sikkerhedsanvisninger og ovrige anvisninger kal opbevares for senere brug.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fig. 1-2)

1. Stovposehaspe
2. Stovpose
3. Hurtigspændingsmekanisme stovpose
4. Transportgreb
5. Hurtigspændingsmekanisme opsamlerpose
6. Opsamlerpose
7. Bundplade
8. Transportstel
9. Stabiliseringsplade
10. Hjul
11. Udsugningsslange
12. Sideplader
13. Kunststofhus
14. Hul til stovposehaspe
15. Taend/Sluk-knap med automatik-funktion
16. Motor
17. Reduktionsadapter
18. Tilslutningsadapter
19. Automatik-stikdsae
20. Adaptersæt m/5 dele

Monteringsmateriale

A. 2 × slangefastgorelse
B. 4 × skrue til stabiliseringsplade
C. 8 × m otrik
D. 4 × skrue til transportstel

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 haverdage after kobet af varen henvende dig til vores servicecenter aller det sted, hvor du har kabt varen, med forevisning af gyldig kobskvittering. Vaer her opmaerk som par garantioversigt den, der er indeholdt i serviceinformationerne bagest i veiledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.
  Fjern emballagematerialet samt emballage-og transportsikringer (hvis sadanne forenides).
• Kontroller, at der/DD meangler noget.
• Kontroller maskine og tilbehør for transportskader.
  Opbevar sá védt muligt emballagen indtil garantiperiodens udlob.

Fare!

Maskinen og emballagemateriaielet er ikke legetoj! Born mA ikke lege med plastikposer, folier og smadele! Fare for indtagelse og kvænlning!

Stovposehaspe
Stovpose
Hurtigspændingsmekanisme stovpose
Hurtigspændingsmekanisme opsamlerpose
- Opsamlerpose
Transportstel
Stabiliseringsplade
Udsugningsslange
2xsideplade
Kunststofhus
- Tilslutningsadapter
Monteringsmaterial (sepunkt 2.1)
Adaptersaat m/5 dele
Original betjeningsvejledning
Sikkerhedsanvisninger

DK/N

3. Formalsbestemt anvendelse

Udsugningsanlagget bruges til udsugning af span og stov, som opstar ved bearbejdning af trae og treaagtige materialer. Brug ikke maskinen i omgivelser, hvor der er fare for brand eller eksplsoion.

Saven ma kun anvendes i overensstemmelse med dens tiltænkte formal. Enhver,anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det vaere sig pa personer eller materiel, som matte opsta som folge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret baeres alene af brugeren/ejeren.

Bemark, at vore Produkter ici er konstrueret til erhvervsmaesig, handveerksmaesig eller industriel brig. Vi fraskiver os ethvert ansvar, safremt produktet anwendes i erhvervsmaesigt, handveerksmaesigt, industrietl er lignende ojemed.

Med til korrekt brug af apparatet hore ogsa, at
samlige sikkerheds-, monterings- og driftsvanis
ninger i betjeningsvejledningen overholds.
Personer, som betjener og vedligeholder appar
atet, skal have et godt kendskap til apparatet og
dets Funktion og vare instrueret i de risici, der
er forbundet med at omgjas apparatet.
Der henvises desuten til geldende bestemmel
ser vedrroende forebyggelse af ulykker -disse
skal overholds naje.
Det samme gelder ovrige almindelige arbejdsmedicinske og sikkerhedstekniske bestemmelse
Foretages der eandringer pa apparatet, mister
garantien sin gyldighed.

Trods korrekt anvendelse er der stadig nogle risikofaktorer, man skal vare opmaerksom pa. Folgende punkter skal naevnes, afhaengig af apparatets konstruktion og opbygning:

• Risikofaktor mangler ved apparatet: Er en aller flere dele af apparatet defekt, ma det/DDke benytttes.Defekte dele skal skiftes ud med det somme.Der ma kun anvendes originale reservedele, som er frigivet til brug af producenten.Der ma ikke foretages eendringer pa apparatet.
• Risikofaktor elektrisk stød: Apparatet mA kun drives via en strømkilde, som er sikret med et HFI-relæ med en fejstrøm på 30mA! Stikdäser skal+vare korrekt installererede, jord forbundede og gennempro-vede!
• Risikofaktor utilsigtet start af apparatuset:

Trak altid stikket ud af stikdase, nar du tommer spanposen, og nar appartet ici er i. drug!
- Risikofaktor træstov:
Indanding af træstov er sundhedsfarligt! Brug stovmaske, nár du tommer opsamlerposen. Affaldsspan skal bortskaffes ifolge miljoforskrifterne!
- Risikofaktor brand: Undgå udsgning af varme genstande!
- Risikofaktor horeskader: Brug horevaern.
- Risikofaktor emission af træstov: Aktuelt ved arbejde i lukkede rum sundhedsfarliqt.
- Apparatet er/DDke beregnet til udsugning af sundhedsfarligt stov.

4. Tekniske data

Motor 220-240 V 50-60 Hz
Motoromdrejningstal n 2850 min
Effekt P 550 watt
Maks. optagen effekt, automatik-stikdase 2500 W
Maks. optagen eff ekt, i alt 3050 W
Maks. vakuum 1600 Pa
Maks. udsugningsvolumen 1150 m/h
Udsugningstilslutng 100 mm
Volumen spanpose 651
Vaegt ca.21,5 kg

Fare!

Stoj og vibration

Stoj- og vibrationstal er beregnet i henhold til EN 60335-2-69.

Lydtryksniveau L_BA 81,1 dB(A)

Usikkerhed KpA 3 dB

Lydeff ektniveau LwA 95,1 dB(A)

Usikkerhed K_WA 3 dB

Brug horevaern.

Stojudviklingen fra maskinen kan forarsage ho retab.

Stojudvikling og vibration kal begraenses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
  Vedligehold og rengør maskinen med jævne mellelemrum.
• Tilpas arbejdsmaden after maskinen.

DK/N

Overbelast 参数的值
Lad i givet fald maskinen underkaste et efter-syn.
Sluk maskinen, när den/DDke benyttes.

Forsigtig!

Tilbageveerende risici

Ogsa selv om du betjener el-varktojet forskriftsmassigt, er der stadigvæk nogle risikofaktorer at age hojde for. Folgende farer kan opsta, alt efter el-varktojets type og konstruktionsmade:

1. Lungeskader, safremt der ikke bæres egnet stovmaske.
2. Horeskader, safremt der icke bares egnet horevarn.
3. Helbredsskader, som følger af hand-armvibration, safremt værktøj betnyttes over et Laengere tidsrum eller ikke handteres og vedigeholdes forskriftsmæssigt.

Fare!

Dette el-vaerktoj frembringer et elektramagnetisk felt under driften. Dette felt kan under visse omstændigheder indvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller dodelige kvastelser anbefaler vi, at personer med medicinske implantater konsulterer deres lage og producenten af implantatet,inden maskinen tages i drug.

5. Inden ibrugtagning

Inden du slutter hovlen til stromforsyningsnettet, skal du kontrollere, at dataene pa mærkepladen stemmer overens med netdataene.

Advarsell

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger pa hovlen.

• Pak udsugningsanlaegget ud, og kontroller det for eventuelle transportskader.
  Anlagget skal opstilles, sa det star stabilt. Alle afskaermninger og sikkerhedsanordninger skal vare korrekt pamonterede, inden anlagget tages i brug.
• Inden du taender på taend/sluk-knappen, skal du sikre dig, at spanposerne er sat ordentlich på!
• Inden anlaegget slutters til stromforsyningsnettet, skal du kontrolere, at dataene pa mærkepladen stemmer overens med netdataene.

6. Samling

(fig.1,3-15)

Vigtigt! Husk altid at trække stikket ud af stikkontakten, inden arbejde med vedligeholdelse, omstiling eller samling pabegyndes.

Lasn de to matrikker (E) pa begge sider af kunststoffhuset (13)(fig. 3).
För sidepladerne (12) hen over skruerne pa kunststofhuset (13), og fastgör dem med mottrikkerne (E) (fig. 4-5).
Saat stabiliseringspladen (9) ind mellem sidepladerne (12), og skru den fast med skruerne (B) og motriknerne (C) (fig. 6).
- Skru transportstellet (8) fast til sidepladerne (12) med skruerne (D) og møtrikerne (C) (fig. 7).
Stik nu hurtigspændingsmekanismen (3) ind i syningen i stovposen (2) (fig. 8-9).
Stik stovposehaspen (1) ind i hullet til stovposehaspen (14) pa kunststofhuset (13), og hegt stovposen (2) pa stovposehaspen (1) (fig. 10).
Smog stovposen (2) hen over kunststofushets (13) overste abning, sa abningen omslutes komplet, og fikser den med hurtigspandingsmekanismen (3) (fig. 11).
- Træk opsamlerposen (6) hen over kunststof-husets (13) nederste Åbning, sä abninger omsluttes komplet, og fikser den med hurtigspændingsmekanismen (5) (fig. 12).
- Før en slangefasstgorelse (A) hen over udsugningslangen (11). Stik nu udsugnings-slangen (11) ind i maskinens udsugningstils-lutning, sa den gå r indgreb, og fastgør den med slangeklemmen (A) (fig. 13).
Hvis der skal sluttes maskiner til udsugningsanlagget med en udsugningstilslutting-diameter pa 100mm ,skal der fores en slangefastgorelse (A) hen over udsugningslungen 11).Stik nu tilslutningsadapteren (18) ind i udsugnings-slangen (11),sä den gar i indgreb, og fikser den ved at spende slangefastgorelsen Afig.14-15.Stik nu tilslutnings-adapteren (18) ind i udsugningstilslutningen pa den pageldende maskine.
- Ved anvendelse af enheder med en tilstunningsdiameter for udsugning pa 36 mm skaldeduktionsadapteren (17) sættes pa den friende af udsugningsslangen (11), hvorefterden fastgores med slangeklemmen (A) (fig. 14-15). Der kan kun tilstlutes en ellter toudsugningsslanger med en diameter pa 36

DK/N

mm til reduktionsadapteren (17).Ved brug af kun en 36 mm-slange skal du lade proppen sidde i reduktionsadapterens (17) anden abning.Ved brug af to 36-mm-slanger fjerner du proppen og benytter begge 36 mm-tilslutninger pa reduktionsadapteren (17).

7. Drift

7.1 Taende (fig. 1,16)

• Kontroller, at udsugningssslangen (11) er sluttet korrekt til udsugningsanlaegget og udsugningsadapteren til træbearbejdningsmaskinen.
• Kontroller, atSPANPOSERNE (2/6) sidder godt fast.
  Tend for udsugningsanlaegget ved at trykke pa knappen.
  Tend for traebearbejdningsmaskinen.

7.2 Slukke (fi g. 16)

Sluk for treambearbejdningsmaskinen.
- Sluk for udsugningsanlaegget ved at trykke på knappen „0".

7.3 Tande og slukke i automatisk drift (fi g. 16)

(Udsugningsanlaegtændes og slukkes via et el-varktoj).

Slut el-vaerktojets netledning til automatisktikdansen (19).
Forbind udsugningsslangen (11) med sto-vudsugningstilslutningen pa dit el-veerktoj. Forbindelsen mellem ehederne skal vare fast og lufttaet.
Stil knappen (15) pà udsningsanlaegget i position ,AUTO ^a = automatisk drift.
Nar du nu taender el-vaerktojet, taender udsugningsanlaegget ogsa.
Nar du slukker el-vaerktojet, slukker udsugningsanlaegget med en forudindstilet forsinkelse.

7.4 Tømning af spanpose

• Kontroller og tøm spanposen (6) jævnligt!
  Vigtigt: Træk stikket ud af stikkontakten!
  Hold fast i den fylde spanpose med den ene hand.
  Abn hurtigspændingsmekanismen (5).
• Tag posen ud, og bortskaf indholdet ifolge miljøforskritterne.
  Saatposen paholderenigen,ogfastgarden med hurtigspændingsmekanismen (5).

7.5 Transport (fi g. 17)

Udsugningsanlaegget er som standard udstyret med et transportstel (8).

Loft udsugningsanlaegget let ved atage fat i transportgrebet (4), og kør hen til det ønskedsted.

Trak stikket ud af stikkontakten inden vedligeholdesasarbejde.

8.1 Rengoring

• Hold sá vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for stov og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblaænsing med lav'tryk.
  Vi anbefaler, at maskinen rengores hver gang after drug.
• Rengør af og til maskinen med en fugttig klud og lidt blød sæbe. Undgå brug af rengøringseller oplosningsmiddel, da det vil kinne ødelægge maskinen kunststofdele. Pas pa, at der ikke kan trænge vand ind i maskinen indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

Der fi ndes seksy yderligere dele, som skal vedligeholdes inde i maskinen.

DK/N

8.3 Reservedelsbestilling:

Ved bestilling af reservationele skal fologende oply

ses:

Savens type.
Savensartikelnummer.
- Savens identifikationsnummer.

• Nummeret på denNOPDVendige resedvedel.

Aktuelle priser og øvrige oplysninger fi nder du pa internetadressen www.isc-gmbh.info

Produkt leveres indpakket for at undgå transportskader. Emballagen bestar af rámaterialier og kan genanvendes erller indeleveres pa genbrugsstation. Produktet og dets tilbehör bestar af forskelligartede materialer, feks. metal og plast. Defekteprodukter mä ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmessig korrekt bortskaff else skal produit indeleveres pa et aff aldsdepot. Hvis du/DDke har kendskap til lokalt aff aldsdepot, sa kontakt din commune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares pa et mørkt, tør og frostfrit sted uten for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30^ . Opbevar el-værktjoet i den originale emballage.

DK/N

Kun for EU-lande

I medfor af Radets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgiving skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formalå på miljømæssig forsvarlig vis.

Ejeren af el-værktoget er - med minre delle tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporgevt. personalet her, ellr forhodig hos din commune. Tilbehor og hjelpmidler, som folorger med maskinen, og som ikke indeholder elektriske dele, er/DDke omfattet af ovenstaende.

Genoptryk aller anden kopiering af dokumentation og falgedokumenter til Produkter, ogsa i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniskeændringer forbeholds

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De star til din radighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resedede og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produit slides som folge af brug erller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele*
Forbrugsmaterialie/ forbrugsdele* Støvpose, Opsamlerpose
Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfangent!

Konstateres mangler eller fejl, bedes du melde fejen på internettet under www.isc-gmbh.info. Det ervigtigt at beskrive fejlen sa nogagtigt som muligit og i hvert fald besvare folgende sporgsmål:

Harprodukter fungeret,ller var det defekt fra begyndelsen?
- Har du bemaerket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
Hvilen feijlfunktion mener du, at produkt er berort af (hovedsymptom)?

Voreprodukter er unterlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produiti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobei af sine nye aparater som supplement til den lovfasatte garanti. Garantibestemmelse fastsat ved lov berores ikke af naervaerde garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produitet, ell or pomktet udskiftes. Bemerk, at vor producerk er ikke konstrueret til erhvervsmessig, handværksmaessig erler fraglig brug. Garantien daekker saledes icke forhold, hvor prodktet er blevet brugt i erhvervsmaessige, handværksmaessige eller faglige virksomheder ell er blevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som folge af tilssidesættelse af montagevejledningens anvisninger erer som folge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som folge af at produitet udsaettes for ikke normale miljebetingelser erller manglende pleje og vedligeholdse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet eller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten eller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, Helleriske for eventuelt indbyggede reservedele. Dette gelder ogsservicearbejder, der foretages pa stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.info. Sorg for at have kobskvitteringen ell er anden form for dokumentation af kobet af det nye apparat ved handen. Apparater, der sendes ind eden passende documentation erden typeskilt, erudelukket fra garantiydselen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returnerer, ell du vil modtage et helt nyt.

Mod betaling ubedrer vi naturligvis ogsa gerne defekter pa produktet, som ikke-/kke laengere er omfátet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nærverende betjeningsvejledning.
