GEBRUIKSAANWIJZING TEVE 5501 A EINHELL

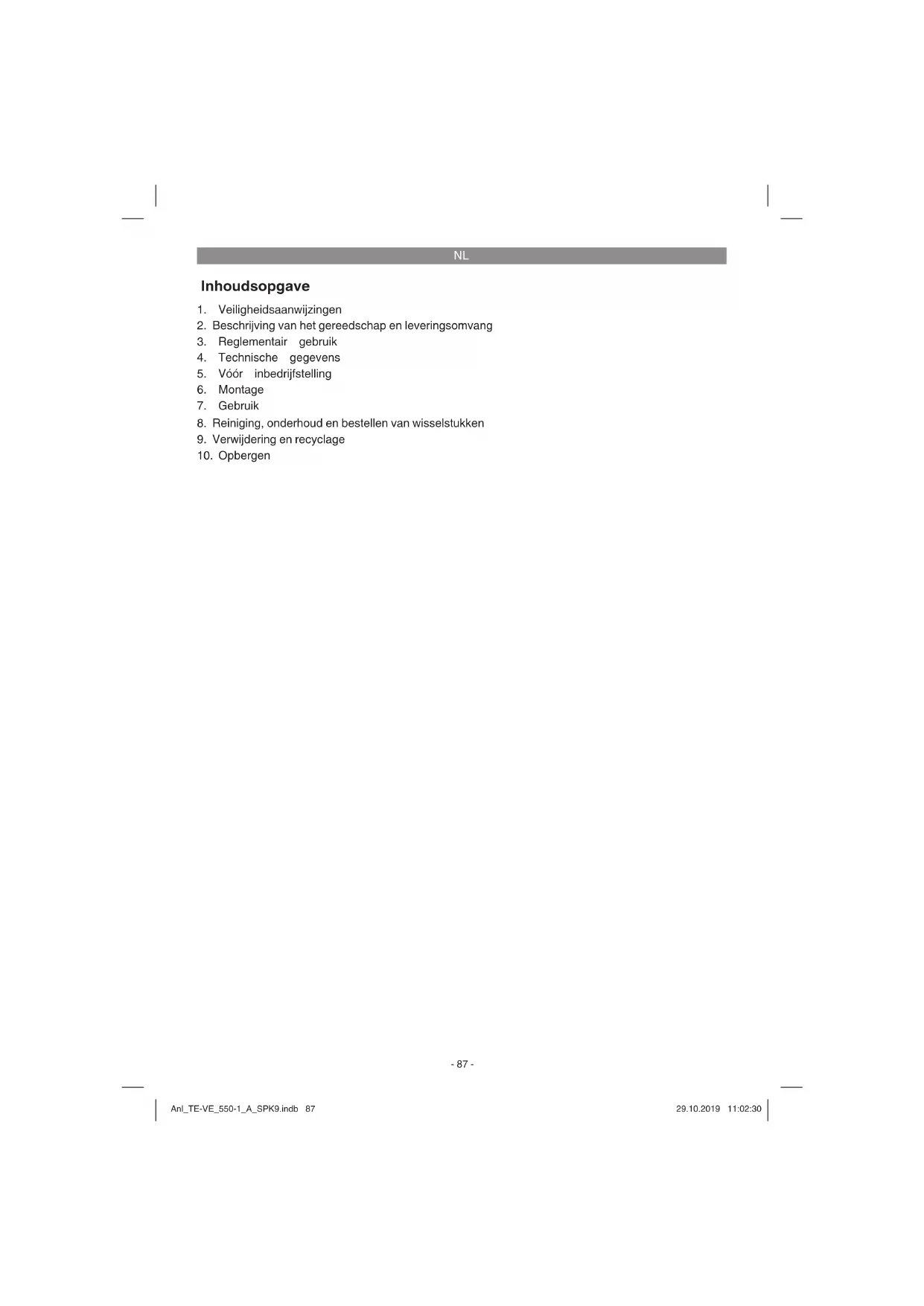

NL Originele handleiding Afzuinstallatie

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vórár inbedrijfstelling
6. Montage
7. Gebruik
8. Reiniging, onderhoud en bestellen van wisselstukken
9. Verwijdering en recyclage
10. Opbergen

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kut terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstrumentes, aanwijzingen,plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol-gende instructucties kannen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructues en aanwij-zingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-2)

1. Stofzakhaak
2. Stofzak
3. Snelspaninrichting stofzak
4. Transportgreep
5. Snelspaninrichting vangzak
6. Vangzak
7. Onderplaat
8. Onderstel
9. Stabiliseringsplaat
10. Wielen
11. Afzuiqslang
12. Zijplaten
13. Plastiekhuis
14. Gat voor stofzakhaak
15. AAN-/UIT-schakelaar met automatische modus
16. Motor
17. Reduceeradapter

18. Aansluitadapter

19. Stopcontact voor automatische modus

20. 5-delige adapterset

Montagematerialiaal

A. 2 × slangbevestiging
B. 4 × schroef voor stabiliseringsplaat
C. 8 × 10 moer
D. 4 × schroef voor onderstel

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoer de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaatinsk- en verstikkingsgevaar!

Stofzakhaak
Stofzak
Snelspaninrichting stofzak
Snelspaninrichting vangzak
Vangzak
Onderstel
Stabiliseringsplaat
- Afzuigslang
2xZijplaat
Plastiekhuis
Aansluitadapter
Montagematerialiaal (zie punt 2.1).
5-delige adapterset
Originele handleiding
Veiligheidsinstructies

NL

De afzuginstallatieClienttot het afzuiigen van spanen en stof die vrijkomen bij het bewerken van hout of soortgelijke materialien. Gebruik dit toestel niet in een omgeving waarin er brand- of explosiegevaar bestaat.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeende schade of verwondingen van welke aard aan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereeerd zich voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het reglementaire gebruik.

Personen, die de machine bedieren en onderhonden,要去en methaar vertrouwd en op de hoogte zich van möglichke gevaren.

Bovendien要去 de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd.

Andere algemene regels qua arbeitsdogeneeskunde en veiligheid dieren in acht te worden genomen.

Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en waaruit voortvloeieende schade helemaal UIT.

Ondanks een doelmatig gebruik konnen bepaalde resterende risicofactoren Niet volledig uit de weg worden geruimd.

Ten gevolge van de opbouw en constructie van de machine können zich de volgende risico's voordoen:

• Gevaar door gebreken aan de machine. Als een of meerdere componenten van de machine defect zijn, mag de machine Niet in werkung worden gesteld. Defecte onderden moeten onverwijld worden verrangen. Er mogen enkel door de fabrikant goedgekeurde wisselstukken worden gebruikt. Veranderingen aan de machineijken verboden.

• Gevaar door elektrische schok:

• Gebruik de machine alleen op een elektrische voeding die beveiligd is door een verliestroomschakelaar met een verliestroom van 30mA
  Stopcontacten dierenaar behorente zich geinstalleerd,geaard en goedgekeurd！
• Gevaar door onbedoeld aanlopen van de machine
  Bij het leegmaken van de spaanopvangzak en bij Niet-gebruik van de machine dient u de netstekker uit het stopcontact te verwijderen!
• Gevaar door houtstof Het inademen van houtstof is schadelijk voor de gezondheid! Draag bij het leegmaken van de opvangzak steeds een stofmasker. U dient zich van het spaanaafval op een milieuvriend-like manier te ontdoen!
  Brandgevaar
  Zuig met de machine nooit hare voorwerpen aan!
• Gehoorschade bij Niet-gebruik van de nodige gehoorbeschermer.
  Bij gebruik in gesloten vertrekken vrijkomen van houtstof die schadelijk is voor de gezondheid.
• Dit toestel is nicht geschickt voor het opnemen van gevaarlijk stof.

Max. opgenomen vermogen van het stopcontact voor automatische modus: 2500 W

Max. opgenomen totaalvermogen: 3050 W

max. vacuum 1600 Pa

max. afzuigvolume 1150 m/u

Afzuaansluting 100 mm

Volume spanopvangzak 651

Gewicht ca.21,5 kg

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 60335-2-69.

Geluidsdrukniveau LpA 81,1 dB (A)

Onzekerheid K. 3 dB

Geluidsvermögen L_WA 95,1 dB (A)

Onzekerheid Kwa 3 dB

NL

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschap waar behoren bediend. Volgende bevaren kutzen voordoen in verband met de bouwijze en uitvoer-ing van dit elektrisch gereedschap:

1. Longletsels indien geen gegaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

Gevaar!

Dit elektrisch gereedschap verwekt tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden nadelige gevolgen hebben voor actieve of passieve medische implantaten Om het risico van ernstige of dodelijkeLetsels te verminderen raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat te consulteren voordat de machine worden bediend.

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder alsijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

• De afzuginstallatie uitpakken en controlleren op eventuele voorhanden zijnde transportschade.
• De machine moet worden opgesteld zodate ze veilig staat. Voor inbedrijfstelling dienen alle afdekkingen en veiligheidsinrichtingenaar behoren te zichen gemonteerd.
  Vergewis u er zich van dat de spaanzakken goed bevestigd zijn voordat u de AAN/JIT-schakelaar bedient!
• Controller of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens de machine aan te sluiten.

6. Montage

(fig.1,3-15)

Gevaar! Trek vór alle onderhouds-, afstel- en montagewerkzaamheden op de afzugininstallatie telkens de netstekker ut het stopcontact.

• Draai de beiden moeren (E) aan weerskanten van het plastiekhuis (13) los (fig. 3).
• Plaats de zijplaten (12) over de schroeven op het plastiekhuis (13) en.maak ze vast d.m.v. de moeren (E) (fig.4-5).
• Plaats de stabiliseringsplaat (9)CUSSENZIPLaten (12) en schroefhaar vast d.m.v.de schroeven B en moeren C fig.6
• Schroef het onderstel (8) vast op de zijplaten (12) d.m.v. de schroeven (D) en moeren (C) (fig. 7).
  Haal dan de snelspaninrichting (3) door de ingenaaide geleiding in de stofzak (2) (fig. 8-9).
  Steek de stofzakhaak (1) het gat voor stofzakhaak (14) op het plastiekhuis (13) in en haak de stofzak (2) op de stofzakhaak (1) vast (fig. 10).
  Schuif de stofzak (2) zo over de bovenste opening van het plastiekhuis (13) dat hij de opening helemaal omsluit en borg hem d.m.v. de snelspaninrichting (3) (fig. 11).

NL

Trek de opvangzak (6) zo over de onderste opening van het plastiekhuis (13) dat hij de opening helemaal omsluit en borg hem d.m.v. de snelspaninrichting (5) (fig. 12).
- Plaats een slangbevestiging (A) op de afzuiagslang (11). Steek dan de afzuiagslang (11) tot gegen de aanslag op de afzuiagaansluiting van het gereedschap en kaak hem waarop vast d.m.v. de slangklem (A) (fig. 13).
- Indien gereedschap met een afzuigaansluit-diameter van 100mm op de afzugininstallatie moet worden aangesloten, schuif dan een slangbevestiging (A) over de afzuigslang (11). Steek daarna de aansluitadapter (18) de afzuigslang (11) in tot gegen de aanslag en zet hem vast door de slangbevestiging (A) aan te halen (fig. 14-15). Steek den de aansluitadapter (18) op de afzuigaansluiting van het overeenkomstige gereedschap.
- Moeten apparaten met een afzuigaansluitdiameter van 36 mm worden gezruikt, steek dan de reduceeradapter (17) het vrije uiteinde van de afzuigslang (11) op en kaak hem waarop vast d.m.v. de slangklem (A) (fig. 14-15). Op de reduceeradapter (17) kannen dan een of twee afzuigslangen met een diameter van 36 mm worden aangesloten. Als enkel met een 36 mm slang wordt gewerkt LASTU DE Afsluitdop op de tweede opening van de reduceeradapter (17). Als met twee 36 mm slangen worden gewerkt verwijdert u de afsluitdop en gezruikt u.beide 36 mm aansluitingen van de reduceeradapter (17).

7. Gebruik

7.1 Inschakelen (fig. 1,16)

• Controller of de afzuigslang (11) goed vastzit op de afzuuginstallatie en op de afzuigadapter van de houtbewerkingsmachine.
• Controller of de spaanzakken (2/6) goed bevestigd়.
• Afzuginstallatie aanzetten door de toets "I" in te drukken.
• Houtbewerkingsmachine inschakelen.

7.2 Uitschakelen (fi g. 16)

Houtbewerkingsmachine uitschakelen.
- Afzuginstallatie aanzetten door de toets "0" in te drukken.

7.3 In- en uitschaken in automatische modus (fi g. 16)

• De AAN-/UIT-schakelaar (15) heeft drie schakelstanden: schakelaar staat op 0: UIT schakelaar staat op - : AAN schakelaar staat op AUTO: automatische werkwijze (Afzuiginstallatie worden via een elektrisch toestel in- en uitgeschakeld).
• Sluit de netkabel van uw elektrisch toestel aan op het stopcontact (19) voor automatische modus.
  Verbind de afzuigslang (11) met de stofzigu-aansluiting van uw elektrisch toestel. Let er wel op dat de toestellen goed vast zitten en luchtdicht verbonden zijn.
• Breng de schakelaar (15) van de afzuiiginstallatie maar de stand "AUTO" = automatische modus.
  Zodra u dan het elektrische toestel inschakelt wordt de afzuuginstallatie vanzelf aangezet.
• Als u uw elektrisch toestel uitschakelt worden de afzuginstallatie na een Vooringestelde vertraging automatisch uitgeschakeld.

7.4 Leegmaken van de spanopvangzak

De spaanopvangzak (6) regelmatig controeren en leegmaken!

• Let op! Netstekker uit het stopcontact verwijderen!
• Gevulde spaanopvangzak met een hand vasthouden.
  Snelspaninrichting (5) openen.
  Zak ontnemen en inhoud milieugerecht verwijderen.
  Zak terug op de houder steken en vastmaken d.m.v. de snelspaninrichting (5).

7.5 Transport (fig. 17)

De afzuginstallatie beschicht standard over een onderstel (8).

Voor het transport de afzuiŋinstallatie aan de transportgreep (4) lichtjes optillen enaar de gewenste plaats brengen.

NL

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel maybeijk vrij van stof en vuil. Wrijf he toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kuren aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatusur verhoogt het risico van een elektrische schok.

8.2 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder

www.isc-gmbh.info

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoaires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelijk, enkel togetestan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken*
Verbruiksmaterialial/verbruiksstukken* Stofzak, Vangzak
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitstcontrole. Mocht dit apparaatECHTER ooit Niet hier behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreak, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting verwerd blootgesteld.

3. Van onsze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- eneiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van hetijke apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareererd of juices apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verzwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
