MANUAL DE USUARIO TEVE 5501 A EINHELL

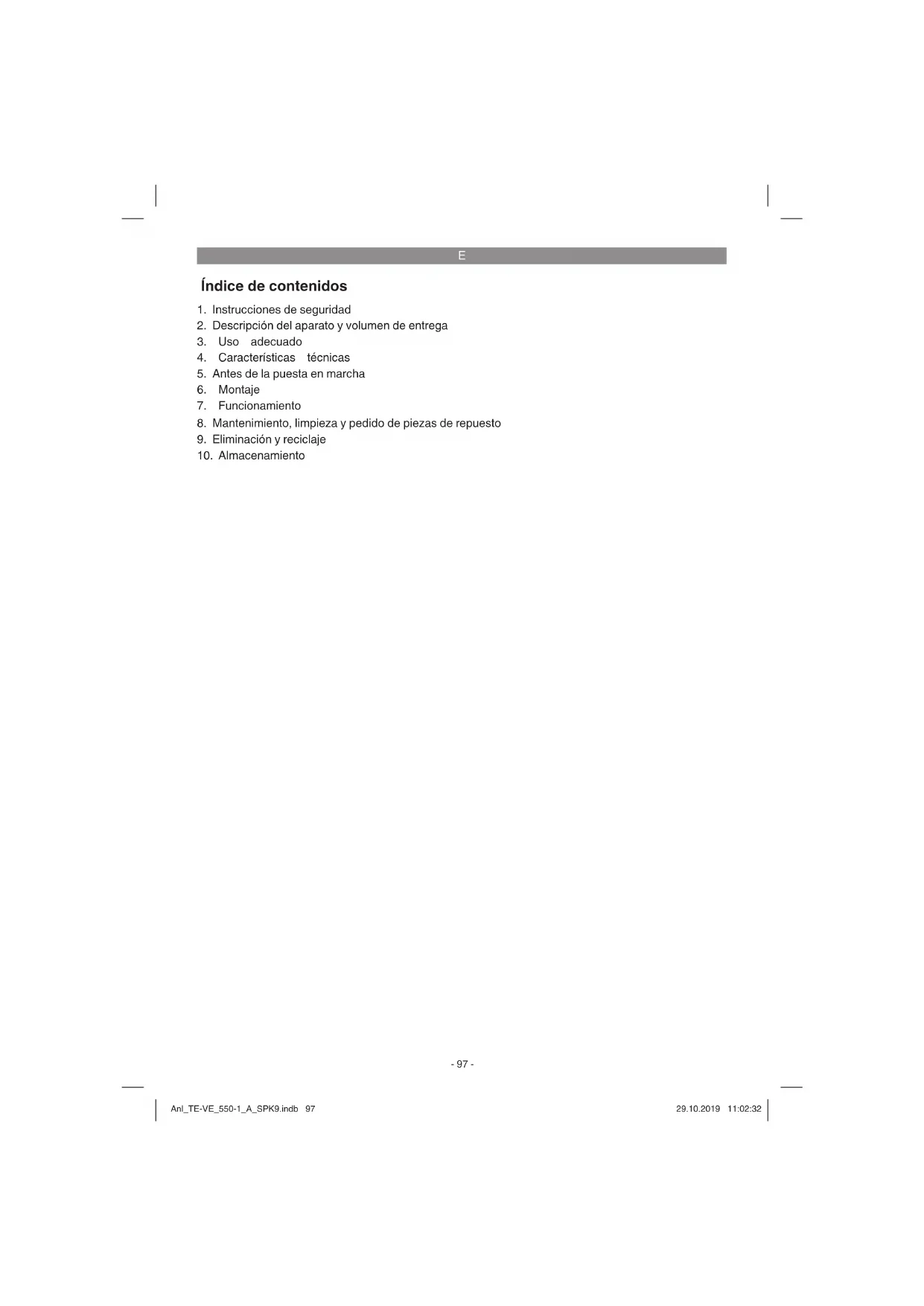

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

4. Características técnicas

5. Antes de la puesta en marcha

8. Mantenimiento, limpieza y pedido de piezas de repuesto

9. Eliminación y reciclaje

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi- al que contenga asbesto! Anl_TE-VE_550-1_A_SPK9.indb 98Anl_TE-VE_550-1_A_SPK9.indb 98 29.10.2019 11:02:3229.10.2019 11:02:32E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técni- cos con los que está provista esta herrami- enta eléctrica. El incumplimiento de las instruc- ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguri- dad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1-2)

1. Ganchos para la bolsa de polvo

3. Dispositivo de sujeción rápida bolsa de polvo

4. Empuñadura para transporte

5. Dispositivo de sujeción rápida bolsa de reco-

6. Bolsa de recogida

9. Chapa de estabilización

11. Manguera de aspiración

12. Chapas laterales

13. Carcasa de plástico

15. Interruptor ON/OFF con función automática

17. Adaptador de reducción

18. Adaptador de conexión

19. Toma de corriente automática

20. Juego adaptador de 5 piezas

Material de montaje A. 2 fi jaciones para manguera B. 4 tornillos para chapa de estabilización C. 8 tuercas D. 4 tornillos para bastidor

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Ganchos para la bolsa de polvo

Dispositivo de sujeción rápida bolsa de polvo

Dispositivo de sujeción rápida bolsa de re- cogida

Chapa de estabilización

Manguera de aspiración

Adaptador de conexión

Material de montaje (véase punto 2.1)

Juego adaptador de 5 piezas

El equipo de aspiración ha sido concebido para aspirar virutas y polvo, que se generan cuando se trabaja con madera o materiales similares. No uti- lizar este aparato en un entorno en el que exista peligro de incendio o explosión. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Otra de las condiciones para un uso adecuado es la observancia de las instrucciones de segu- ridad, así como de las instrucciones de montaje y de servicio contenidas en el manual de instruc- ciones. Las personas encargadas de operar y mantener la máquina deben estar familiarizadas con la misma y haber recibido información sobre todos los posibles peligros. Además, es imprescindible respetar en todo mo- mento las prescripciones vigentes en materia de prevención de accidentes. Es preciso observar también cualquier otro regla- mento general en el ámbito de la medicina laboral y técnicas de seguridad. El fabricante no se hace responsable de los cam- bios que el operario haya realizado en la máquina ni de los daños que se puedan derivar por este motivo. Existen determinados factores de riesgo que no se pueden descartar por completo, incluso haci- endo un uso adecuado de la máquina. El tipo de diseño y montaje de la máquina pue- den conllevar los siguientes riesgos :

Peligro por deficiencias en la máquina. No operar la máquina si una o varias de sus pie- zas están defectuosas. Cambiar de inmediato las piezas defectuosas. Utilizar exclusivamen- te las piezas de repuesto autorizadas por el fabricante. No modificar la máquina.

Peligro por descarga eléctrica: Enchufar la máquina solo a una fuente de corriente provista de un interruptor diferencial protegido por un fusible de 30 mA. Las tomas de corriente deben haber sido instaladas, puestas a tierra y comprobadas de forma reglamentaria.

Peligro por una puesta en marcha involuntaria de la máquina Desenchufar cuando se desee vaciar la bolsa colectora de virutas y cuando no se utilice la máquina.

Peligro por polvo de madera Aspirar el polvo de madera puede resultar nocivo para la salud. Llevar siempre una mas- carilla de protección cuando se vacíe la bolsa de recogida. Eliminar las virutas de manera ecológica.

Peligro de incendio ¡No aspirar nunca con la máquina objetos calientes!

Lesiones del aparato auditivo por no utilizar la protección necesaria.

Se producen emisiones de polvo de madera perjudiciales para la salud si se usa la sierra en recintos cerrados.

Este aparato no ha sido concebido para aspi- rar polvos peligrosos.

4. Características técnicas

Empalme para la aspiración ................... 100 mm Volumen bolsa colectora de virutas ................65 l Peso ................................................... ca. 21,5 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60335-2-69. Nivel de presión acústica L

Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Peligro! Esta herramienta eléctrica genera un campo electromagnético durante su funcionamiento. En determinadas circunstancias, este campo podrá afectar a los posibles implantes médicos activos o pasivos. Para reducir el peligro de lesiones graves o incluso mortales, recomendamos a las personas que lleven este tipo de implantes que consulten a su médico y al fabricante del implante antes de operar la máquina.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de realizar ajustes. Desembalar el equipo de aspiración y comprobar si existen daños eventualmente ocasionados du- rante el transporte.

Colocar la máquina en una posición estable. Antes de la puesta en marcha, se deben instalar debidamente todas las cubiertas y dispositivos de seguridad.

Antes de activar el interruptor ON/OFF, ase- gurar que las bolsas de virutas estén bien sujetas.

Antes de conectar la máquina, asegurarse de que los datos de la placa de identificación coincidan con los datos de la red eléctrica.

(fi g. 1, 3-15) Peligro! Desenchufar la sierra antes de proceder a la realización de cualquier tarea de manteni- miento, reequipamiento y de montaje en el equi- po de aspiración.

Soltar las dos tuercas (E) en ambos lados de la carcasa de plástico (13) (fig. 3).

Poner las chapas laterales (12) con ayuda de los tornillos en la carcasa de plástico (13) y fijarlas con las tuercas (E) (fig. 4-5).

Poner la chapa de estabilización (9) entre las chapas laterales (12) y atornillarla con los tornillos (B) y las tuercas (C) (fig. 6).

Atornillar el bastidor (8) con los tornillos (D) y las tuercas (C) a las chapas laterales (12) (fig. 7).

Enhebrar el dispositivos de sujeción rápida (3) a través de la guía cosida en la bolsa de polvo (2) (fig. 8-9).

Introducir los ganchos para la bolsa de polvo (1) en la perforación (14) de la carcasa de plástico (13) y colgar la bolsa de polvo (2) en dichos ganchos (1) (fig. 10).

Colocar la bolsa de polvo (2) sobre la perfo- ración superior de la carcasa de plástico (13) de forma que la cubra perfectamente, asegu- rando la bolsa con el dispositivo de sujeción rápida (3) (fig. 11).

Colocar la bolsa de recogida (6) sobre la per- foración inferior de la carcasa de plástico (13) de forma que la cubra perfectamente, asegu- rando la bolsa con el dispositivo de sujeción rápida (5) (fig 12).

Introducir una fijación a través (A) de la manguera de aspiración (11). Introducir la manguera (11) en el empalme del aparato hasta el tope y fijarla con la abrazadera (A) Anl_TE-VE_550-1_A_SPK9.indb 101Anl_TE-VE_550-1_A_SPK9.indb 101 29.10.2019 11:02:3329.10.2019 11:02:33E

Si se conectan aparatos con un diámetro de empalme para la aspiración de 100 mm al equipo aspiración, fijar la manguera (A) por encima de la manguera de aspiración (11). Introducir el adaptador de conexión (18) en la manguera de aspiración (11) hasta el tope y asegurarlo apretando la fijación para manguera (A) (fig. 14-15). Encajar a conti- nuación el adaptador de conexión (18) en el empalme de aspiración del aparato.

Si se utilizan aparatos con un diámetro de 36 mm, encajar el adaptador de reducción (17) en el extremo libre de la manguera de aspi- ración (11) y fijarlo con una abrazadera (A) (fig. 14-15). Al adaptador de reducción (17) se pueden conectar una o dos mangueras de aspiración con un diámetro de 36 mm. Para operar el aparato con una manguera de 36 mm, dejar el tapón puesto en la segunda perforación del adaptador de reducción (17). Para operar el aparato con dos mangueras de 36 mm, quitar el tapón y utilizar las dos conexiones de 36 mm del adaptador de re- ducción (17).

Comprobar que la manguera de aspiración (11) esté bien conectada al equipo de as- piración y al adaptador de aspiración de la máquina para trabajar madera.

Comprobar que las bolsas de virutas (2/6) estén bien fijadas.

Conectar el equipo de aspiración pulsando el botón “I”.

Conectar la máquina para trabajar madera.

Desconectar la máquina para trabajar ma- dera.

Desconectar el equipo de aspiración pulsan- do la tecla “0”.

7.3 Conexión y desconexión en el modo

El interruptor ON/OFF (15) tiene tres posi- ciones: Posición 0 : Off Posición - : ON Posición AUTO: Modo automático (El equipo de aspiración se conecta y de- sconecta a través de una herramienta eléc- trica).

Conectar el cable de conexión de su herra- mienta eléctrica a la toma de corriente au- tomática (19).

Conectar la manguera de aspiración (11) a la conexión para la aspiración de polvo de su herramienta eléctrica. Asegurarse de que las conexiones queden bien herméticas

Llevar el interruptor (15) del equipo de aspira- ción a la posición “AUTO” = modo automático.

El equipo de aspiración se conecta en cuanto se haya conectado la herramienta eléctrica.

Al desconectar la herramienta eléctrica se desconectará el equipo de aspiración, haci- éndolo con el retardo que se haya ajustado previamente.

7.4 Vaciar la bolsa colectora de virutas

Controlar y vaciar periódicamente la bolsa colec- tora de virutas (6).

Atención: ¡Desenchufar el aparato!

Sujetar la bolsa colectora de virutas llena con una mano.

Abrir el dispositivo de sujeción rápida (5).

Sacar la bolsa y eliminar el contenido de ma- nera ecológica.

Encajar la bolsa de nuevo en el soporte y su- jetar con el dispositivo de sujeción rápida (5).

El equipo de aspiración dispone de un basti- dor de serie (8).

Para transportar el equipo de aspiración, elevar ligeramente la empuñadura (4) y des- plazarlo al lugar deseado. Anl_TE-VE_550-1_A_SPK9.indb 102Anl_TE-VE_550-1_A_SPK9.indb 102 29.10.2019 11:02:3329.10.2019 11:02:33E

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TE-VE_550-1_A_SPK9.indb 103Anl_TE-VE_550-1_A_SPK9.indb 103 29.10.2019 11:02:3329.10.2019 11:02:33E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TE-VE_550-1_A_SPK9.indb 104Anl_TE-VE_550-1_A_SPK9.indb 104 29.10.2019 11:02:3329.10.2019 11:02:33E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Material de consumo/Piezas de consumo* Bolsa de polvo, Bolsa de recogida Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TE-VE_550-1_A_SPK9.indb 105Anl_TE-VE_550-1_A_SPK9.indb 105 29.10.2019 11:02:3429.10.2019 11:02:34E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TE-VE_550-1_A_SPK9.indb 106Anl_TE-VE_550-1_A_SPK9.indb 106 29.10.2019 11:02:3429.10.2019 11:02:34FIN
