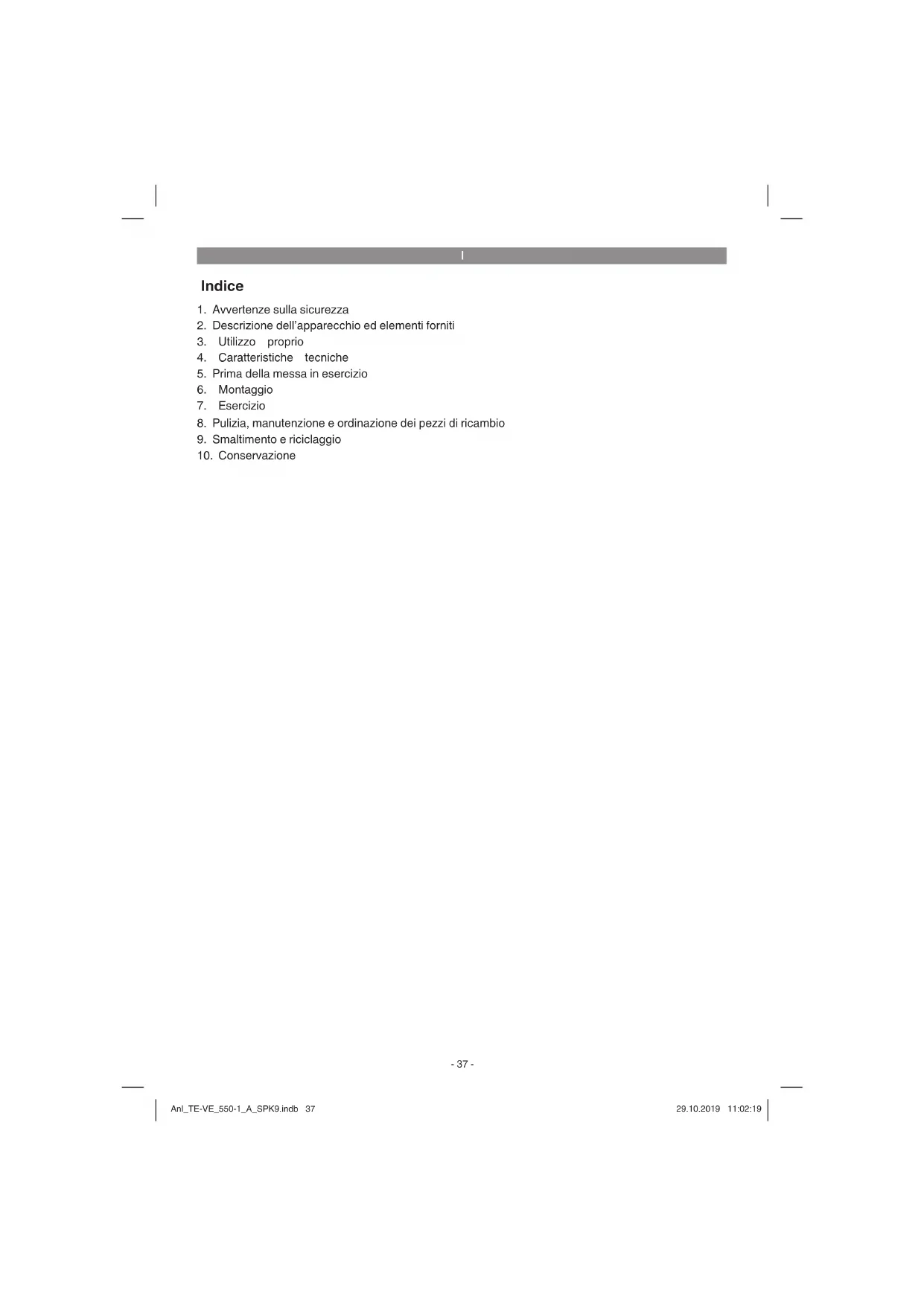

MANUALE UTENTE TEVE 5501 A EINHELL

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

9. Smaltimento e riciclaggio

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute. Non lavorate materiale contenente amianto! Anl_TE-VE_550-1_A_SPK9.indb 38Anl_TE-VE_550-1_A_SPK9.indb 38 29.10.2019 11:02:1929.10.2019 11:02:19I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett- routensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

1. Gancio per sacco di raccolta polvere

2. Sacco per la polvere

3. Dispositivo di serraggio rapido sacco per la

4. Impugnatura di trasporto

5. Dispositivo di serraggio rapido sacco di rac-

6. Sacco di raccolta

9. Lamiera stabilizzatrice

11. Tubo di aspirazione

14. Foro per gancio per sacco per la polvere

15. Interruttore ON/OFF con funzione automatica

17. Adattatore di riduzione

18. Adattatore di collegamento

19. Presa di corrente automatica

20. Set di adattatori da 5 pezzi

Materiale di montaggio A. 2 x fascette di serraggio per tubo fl essibile B. 4 x viti per lamiera stabilizzatrice C. 8 x dadi D. 4 x viti per carrello

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Gancio per sacco per la polvere

Sacco per la polvere

Dispositivo di serraggio rapido sacco per la polvere

Dispositivo di serraggio rapido sacco di rac- colta

Lamiera stabilizzatrice

Adattatore di collegamento

Materiale di montaggio (vedi punto 2.1).

Set di adattatori da 5 pezzi

Istruzioni per l’uso originali

L’apparecchio di aspirazione serve all’aspirazione di trucioli e polvere che si producono durante la lavorazione di legno o materiali simili al legno. Non utilizzate questo apparecchio in ambienti in cui vi è pericolo di incendio o esplosione. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anche il rispetto delle avvertenze di sicurezza nonché delle istruzioni di montaggio e delle av- vertenze per l’uso contenute nelle istruzioni per l’uso rientra nell’uso corretto. Le persone che usano l’elettro-utensile e chi si occupa della manutenzione devono conoscere l’utensile e gli eventuali pericoli. Inoltre si devono rispettare scrupolosamente le norme antinfortunistiche vigenti. Si devono inoltre rispettare le altre regole generali di medicina di lavoro e di sicurezza. Le modifi che alla macchina escludono completa- mente ogni responsabilità del costruttore e ogni danno che ne derivi. Anche se l’elettro-utensile viene usato in modo corretto non si possono escludere completamen- te determinati fattori di rischio residuo. Vista la struttura e il funzionamento dell’elettro- utensile si possono presentare i seguenti rischi.

Pericolo a causa di anomalie dell’apparecchio. Se una o più parti dell’apparecchio sono difettose è vietato usarlo. Le parti difettose devono venire sostituite al più presto. Si devono utilizza- re solo pezzi di ricambio autorizzati dal costruttore. Non sono consentite modifiche dell’apparecchio.

Pericolo di scosse elettriche. Usate l’apparecchio soltanto se collegato ad una presa di corrente protetta da un inter- ruttore di sicurezza per correnti di guasto di 30 mA. Le prese devono essere installate, messe a terra e controllate conformemente alle norme!

Pericolo a causa di un avvio involontario dell’apparecchio: staccare la spina dalla presa di alimentazione mentre si svuota il sacco di raccolta trucioli o quando l’apparecchio non viene usato!

Pericolo a causa di polvere del legno: l’inalazione di polvere di legno è nociva! Portate sempre una maschera antipolvere durante lo svuotamento del sacco di raccolta. Accertatevi che lo smaltimento dei residui di trucioli avvenga nel rispetto dell’ambiente!

Emissioni nocive di polveri di legno in caso di impiego in locali chiusi.

Questo apparecchio non è adatto per la rac- colta di polvere pericolosa.

4. Caratteristiche tecniche

Motore ..............................220-240 V ~ 50-60 Hz Numero dei giri del motore n

........ 81,1 dB (A) Incertezza K

Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Pericolo! Questo elettroutensile sviluppa un campo elett- romagnetico durante l’esercizio. In determinate circostanze questo campo può danneggiare dispositivi medici impiantati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigli- amo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l’apparecchio.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

Togliere l’apparecchio di aspirazione dall’imballo e verificare che non presenti dan- ni dovuti al trasporto.

L’apparecchio deve trovarsi in posizione si- cura. Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicurezza e le coperture.

Prima di azionare l’interruttore di ON/OFF accertatevi che i sacchi dei trucioli siano ben fissati!

Prima di inserire la spina nella presa di cor- rente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

(Fig. 1, 3-15) Pericolo! Staccate sempre la spina dalla presa di corrente prima di eseguire qualsiasi operazione di manutenzione, di riallestimento o di montaggio dell’apparecchio di aspirazione.

Allentate entrambi i dadi (E) da tutte e due le parti del rivestimento di plastica (13) (Fig. 3).

Inserite le lamiere laterali (12) in corrispon- denza delle viti sul rivestimento di plastica (13) e fissatele con i dadi (E) (Fig. 4-5).

Inserite la lamiera stabilizzatrice (9) tra le la- miere laterali (12) e avvitatela con le viti (B) e i dadi (C) (Fig. 6).

Avvitate il carrello (8) alle lamiere laterali (12) con le viti (D) e i dadi (C) (Fig. 7).

Infilate ora il dispositivo di serraggio rapido (3) nella guida cucita nel sacco per la polvere (2) (Fig. 8-9).

Inserite il gancio per il sacco per la polvere (1) nel foro predisposto (14) sul rivestimento di plastica (13) e agganciate il sacco per la polvere (2) al relativo gancio (1) (Fig. 10).

Mettete il sacco di raccolta (6) sull’apertura inferiore del rivestimento di plastica (13) in modo da circondarla completamente e fissa- telo con il dispositivo di serraggio rapido (5) (Fig. 12).

Inserite un dispositivo di serraggio rapido (A) sul tubo di aspirazione (11). Inserite ora fino alla battuta il tubo di aspirazione (11) sull’attacco di aspirazione dell’apparecchio e fissatelo con lo stringitubo (A) (Fig. 13).

Se si devono collegare all’apparecchio di aspirazione apparecchi con un diametro dell’attacco di aspirazione di 100 mm, inserite una fascetta di serraggio per tubi flessibili (A) sul tubo di aspirazione (11). Inserite ora l’adattatore di collegamento (18) nel tubo di aspirazione fino alla battuta (11) e fissatelo usando la fascetta di serraggio (A) per tubi flessibili (Fig.14-15). Inserite ora l’adattatore di collegamento (18) sull’attacco di aspirazio- ne del relativo apparecchio.

Nel caso in cui vengano utilizzati attacchi di aspirazione del diametro di 36mm inserite l’adattatore di riduzione (17) sull’estremità libera del tubo di aspirazione (11) e fissatelo allo stesso con lo stingitubo (A) (Fig. 14- 15). È possibile collegare all’adattatore di riduzione (17) uno o due tubi di aspirazione di diametro di 36 mm. Per l’esercizio con un unico tubo di 36 mm lasciate il tappo di chi- usura sulla seconda apertura dell’adattatore di riduzione (17). Per l’esercizio con due tubi da 36 mm togliete il tappo di chiusura e utilizzate entrambi i collegamenti di 36 mm dell’adattatore di riduzione (17).

Controllate che il tubo di aspirazione (11) sia allacciato bene all’apparecchio di aspirazione e all’adattatore di aspirazione della macchina per la lavorazione del legno

Controllate che i sacchi dei trucioli (2/6) siano ben fissati.

Accendete l’apparecchio di aspirazione pre- mendo il tasto „I“.

Accendete la macchina per la lavorazione del legno.

Spegnete l’apparecchio per la lavorazione del legno.

Spegnete l’apparecchio di aspirazione pre- mendo il tasto „0“.

7.3 Accensione/spegnimento in esercizio au-

L’interruttore ON/OFF (15) ha tre posizioni di commutazione: Posizione dell’interruttore “0”: Spento Posizione dell’interruttore -: Acceso Posizione dell’interruttore AUTO: Esercizio automatico (L’apparecchio di aspirazione viene acceso e spento attraverso un elettroutensile).

Collegate il cavo di alimentazione dell’elettroutensile alla presa di corrente auto- matica (19).

Collegate il tubo di aspirazione (11) con l’attacco di aspirazione della polvere dell’elettroutensile. Controllate che gli appa- recchi siano fissati bene ed ermeticamente.

Posizionate l’interruttore (15) dell’apparecchio di aspirazione sulla posizione “AUTO” = eser- cizio automatico.

Appena accendete l’elettroutensile, si accen- de l’apparecchio di aspirazione.

Quando spegnete l’elettroutensile, l’apparecchio di aspirazione si spegne con un ritardo preimpostato.

7.4 Svuotamento del sacco di raccolta

Controllate e svuotate regolarmente il sacco di raccolta trucioli (6)!

Attenzione: staccate la spina dalla presa di corrente!

Tenete fermo con una mano il sacco di rac- colta trucioli pieno.

Aprite il dispositivo di serraggio rapido (5)

Togliete il sacco e smaltite il contenuto in modo rispettoso dell’ambiente.

Reinserite il sacco sul supporto e fissatelo con il dispositivo di serraggio rapido (5).

L’apparecchio di aspirazione dispone di serie di un carrello (8).

Per il trasporto sollevate leggermen- te l’apparecchio di aspirazione con l’impugnatura di trasporto (4) e portatelo al posto desiderato. Anl_TE-VE_550-1_A_SPK9.indb 42Anl_TE-VE_550-1_A_SPK9.indb 42 29.10.2019 11:02:2029.10.2019 11:02:20I

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un pan- no asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò esse- re utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informa- zioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TE-VE_550-1_A_SPK9.indb 43Anl_TE-VE_550-1_A_SPK9.indb 43 29.10.2019 11:02:2129.10.2019 11:02:21I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TE-VE_550-1_A_SPK9.indb 44Anl_TE-VE_550-1_A_SPK9.indb 44 29.10.2019 11:02:2129.10.2019 11:02:21I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Materiale di consumo/parti di consumo * Sacco per la polvere, Sacco di raccolta Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TE-VE_550-1_A_SPK9.indb 45Anl_TE-VE_550-1_A_SPK9.indb 45 29.10.2019 11:02:2129.10.2019 11:02:21I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_TE-VE_550-1_A_SPK9.indb 46Anl_TE-VE_550-1_A_SPK9.indb 46 29.10.2019 11:02:2129.10.2019 11:02:21DK/N
