BRUGSANVISNING KFBES500 BLACK & DECKER

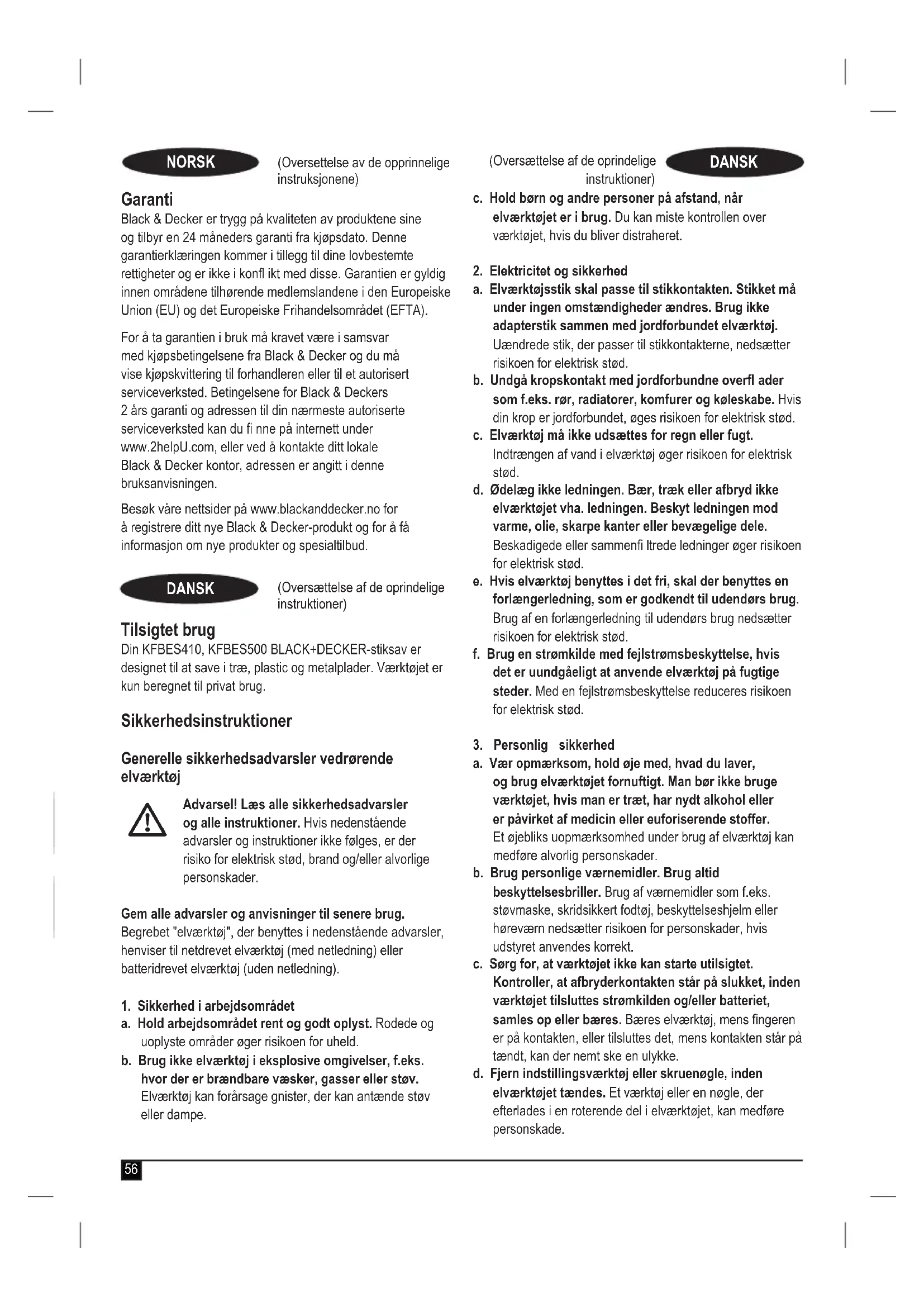

Advarsel! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis nedenstående advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og anvisninger til senere brug. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet rent og godt oplyst. Rodede og uoplyste områder øger risikoen for uheld. b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj kan forårsage gnister, der kan antænde støv eller dampe. c. Hold børn og andre personer på afstand, når elværktøjet er i brug. Du kan miste kontrollen over værktøjet, hvis du bliver distraheret.

2. Elektricitet og sikkerhed

a. Elværktøjsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overfl ader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c. Elværktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i elværktøj øger risikoen for elektrisk stød. d. Ødelæg ikke ledningen. Bær, træk eller afbryd ikke elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis det er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen for elektrisk stød.

3. Personlig sikkerhed

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Man bør ikke bruge værktøjet, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed under brug af elværktøj kan medføre alvorlig personskader. b. Brug personlige værnemidler. Brug altid beskyttelsesbriller. Brug af værnemidler som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn nedsætter risikoen for personskader, hvis udstyret anvendes korrekt. c. Sørg for, at værktøjet ikke kan starte utilsigtet. Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens fi ngeren er på kontakten, eller tilsluttes det, mens kontakten står på tændt, kan der nemt ske en ulykke. d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i elværktøjet, kan medføre personskade.57 (Oversættelse af de oprindelige instruktioner) DANSK e. Stræk dig ikke for langt. Sørg for, at du altid har sikkert fodfæste og balance. Så har du bedre styr på elværktøjet, hvis der opstår uventede situationer. f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løst tøj, smykker eller langt hår. g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af støv kan nedsætte risikoen for støvrelateret personskade.

4. Brug og vedligeholdelse af elværktøj

a. Undgå at overbelaste elværktøjet. Brug det rigtige elværktøj til opgaven. Med det rigtige elværktøj udføres arbejdet lettere og sikrere og i det tempo, som værktøjet er beregnet til. b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, der ikke kan reguleres med afbryderen, er farligt og skal repareres. c. Træk stikket ud af stikkontakten og/eller frakobl batteriet fra elværktøjet inden indstilling, udskiftning af tilbehør eller opbevaring af elværktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet. d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Elværktøjet må ikke bruges af personer, der ikke er fortrolige med det, eller som ikke har gennemlæst disse instruktioner. Elværktøj er farligt, hvis det benyttes af uerfarne personer. e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt elværktøj. f. Sørg for, at skæreværktøjer er skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre. g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. I tilfælde af anvendelse af elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

a. Få altid elværktøjet repareret af kvalifi cerede fagfolk udelukkende med identiske reservedele. Derved opretholdes elværktøjets sikkerhed. Yderligere sikkerhedsadvarsler for elværktøj

Advarsel! Sikkerhedsinstruktioner gældende for alle save Hold i elværktøjets isolerede gribefl ader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød. Brug skruetvinger eller lignende til at holde og støtte materialet på et stabilt underlag. Det er ikke nok at holde materialet ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen. Hold hænderne på afstand af skæreområdet. Ræk aldrig ind under materialet uanset årsag. Anbring ikke fi ngrene i nærheden af den frem- og tilbagegående klinge og klingeholderen. Stabiliser ikke saven ved at gribe omkring skoen. Hold klingerne skarpe. Døve eller beskadigede klinger kan få saven til at slingre eller standse under pres. Brug altid den rigtige type savklinger til materialet og formålet. Når der saves i rør og rørledninger, er det vigtigt, at de er fri for vand, elektriske ledninger osv. Rør ikke ved materialet eller klingen umiddelbart efter, at værktøjet har været i brug. De kan være meget varme. Vær opmærksom på skjulte farer, inden der saves i vægge, gulve eller lofter. Kontroller, om der fi ndes ledninger og rør. Klingen fortsætter med at bevæge sig, efter at kontakten er sluppet. Sluk altid værktøjet, og vent, indtil savklingens bevægelse er helt ophørt, inden du lægger værktøjet fra dig. Advarsel! Berøring af eller indånding af støvpartikler fra skærearbejder kan udgøre en fare for både brugerens og eventuelle tilskueres heldbred. Bær en støvmaske, der er specielt beregnet til beskyttelse mod støv og røg, og sørg for, at personer på eller på vej ind i arbejdsområdet også er beskyttet. Apparatets tilsigtede brug fremgår af denne vejledning. Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade. Andres sikkerhed Dette værktøj må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvågning, eller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed.58 (Oversættelse af de oprindelige instruktioner) DANSK Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet. Restrisici Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: Tilskadekomst forårsaget af berøring af roterende/ bevægelige dele. Tilskadekomst forårsaget af udskiftning af dele, blade eller tilbehør. Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid. Høreskader. Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især eg, bøg og MDF). Vibration De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen. Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau. I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne. Mærkater på værktøjet Værktøjet er forsynet med følgende advarselssymboler samt datokoden:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst. Elektricitet og sikkerhed

Denne maskine er dobbelt isoleret. Derfor er jordledning ikke nødvendig. Kontroller altid, at strømforsyningsspændingen svarer til spændingen på typeskiltet. Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKER- værksted, så farlige situationer undgås Komponenter Dette værktøj leveres med nogle af eller alle de følgende komponenter. 1.Kontakt til variabel hastighed (KFBES500) eller tænd/ sluk-kontakt (KFBES410) 2.Spærreknap 3.Låsegreb til savklinge 4.Sål

5. Støvudsugningsudgang (kun KFBES500)

6. Drejeskive til pendulbevægelse (kun KFBES500)

Samling Advarsel! Sørg for at værktøjet er afbrudt, stikket taget ud og at savklingen er standset inden nogle af de følgende funktioner foretages. Brugte savklinger kan være varme. Påsætning af savklinge (fi g. A - KFBES500) Hold på savklingen (7) som vist, så tænderne vender fremad. Skub låsegrebet (3) væk fra sålen (4). Sæt savklingens skaft ind i holderen (8), så langt det kan gå ind. Juster savklingens støtterulle (17) som beskrevet ovenfor. Slip låsegrebet (3). Påsætning af savklinge (fi ig. A - KFBES410) Inden savklingen (7) monteres eller afmonteres, skal støtterullen (17) anbringes i bageste position, så den ikke berører klingen. Løsn (men fjern ikke) de to skruer (18). Hold savklingen (7), så tænderne vender fremad. Sæt savklingens skaft (7) så langt ind i holderen (8) som muligt. Stram de to skruer (18) let, anbring klingen, og stram derefter de to skruer helt (18). Juster savklingens støtterulle (17) som beskrevet ovenfor. Drej begge skruer (18) én gang mod uret for at fjerne savklingen (7). Tilslutning af en støvsuger til værktøjet (fi g. B - kun KFBES500) Sæt støvsugerdysen (9) ind i støvudsugningsudgangen(5).59 (Oversættelse af de oprindelige instruktioner) DANSK Anvendelse Justering af sålen ved skråsnit (fi g. C) Advarsel! Brug aldrig værktøjet, hvis sålen er løs eller afmonteret. Sålen (4) kan indstilles til venstre eller højre skråsnit på 45°. Løsn skruerne (10). Nogle modeller har kun en skrue. Træk skoen (4) fremad, drej den mod venstre eller højre, og skub den tilbage i positionen 45°. (kun KFBES500). Skub skoen (4) tilbage, drej den mod højre, og træk den tilbage i positionen 45°. (kun KFBES410). Tilspænd skruerne. Sådan nulstilles sålen (4) til 90° snit: Løsn skruen (10). Træk sålen (4) fremad, drej den til midten, og skub den tilbage i positionen 0°. Tilspænd skruen. Knap til indstilling af trinløs hastighed (kun KFBES500) Brug en høj hastighed til træ, en middel hastighed til aluminium og PVC og en lav hastighed til metaller udover aluminium. Tænd og sluk Tryk på kontakten til variabel hastighed (KFBES500) eller tænd/sluk-knappen (KFBES410) (1) for at tænde apparatet. På KFBES500- og-enhederne afhænger hastigheden af, hvor langt ned du trykker kontakten. Tryk på spærreknappen (2), og tryk på kontakten til variabel hastighed for at opnå konstant funktion. Denne indstilling er kun mulig ved fuld hastighed. Udløs kontakten til variabel hastighed for at stoppe værktøjet. Sluk for værktøjet efter arbejde i konstant drift ved at trykke på knappen til variabel hastighed igen for at udløse den. Sådan bruges Sightline

-funktionen (fi g. D) Brug en blyant til at afmærke skærelinjen. Placér stiksaven over linjen (11). Ved at se ovenfra og ned på stiksaven er det nemt at følge skærelinjen. Skæreindstilling (kun KFBES500) En pendulbevægelse giver en mere aggressiv klingebevægelse og er beregnet til savning i bløde materialer såsom træ eller plast. Den giver et hurtigere, men mindre blødt snit gennem materialet. Din stiksav har en drejekontakt til pendulbevægelse. Brugen af denne drejekontakt er forklaret i næste afsnit. Bemærk! Brug aldrig pendulbevægelse til savning i metal. Drejeskive til pendulbevægelse (fi g. E - kun KFBES500) KFBES500 har disse fi re skæreindstillinger med stadig større pendulbevægelse: Position 0 :Til metal og aluminium samt metalplader (ingen pendulbevægelse). Position 1 : Til laminater, hårdt træ og bordplader. Position 2 : Til krydsfi ner og PVC/plast. Position 3 : Til blødt træ og hurtig savning Sådan indstilles pendulbevægelsen: Drej drejeskiven til valg af pendulbevægelse (6) til den ønskede position. Savning Hold godt fast i værktøjet med begge hænder, mens du saver. Sålen (4) skal holdes fast mod materialet, der saves i. Det medvirker til at forhindre, at saven hopper, reducerer vibrationer og minimerer risikoen for, at klingen knækker. Lad klingen løbe frit et par sekunder, inden du begynder at save. Tryk kun let med værktøjet, mens du skærer. Gode råd til optimal brug Skæring i laminater Der kan opstå splinter, når der skæres i laminat, hvilket kan beskadige forsiden. De fl este savklinger skærer i det opadgående strøg, så hvis sålen er placeret på oversiden, skal der enten bruges en savklinge, der skærer i det nedadgående strøg, eller: Brug en savklinge med fi ne tænder. Skær fra bagsiden af arbejdsmaterialet. Klem et stykke spildtræ eller hardboard på begge sider af materialet og sav gennem denne sandwich for at minimere splintringen. Skæring i metal Advarsel! Brug ikke støvsuger, når der saves i metal. Metalspåner kan være varme og forårsage brand. Vær opmærksom på, at skæring i metal tager meget længere tid end skæring i træ. Brug en savklinge, der egner sig til skæring i metal. Klem et stykke spildtræ til bagsiden af arbejdsmaterialet og sav gennem denne sandwich, når der skæres i tynde metalplader. Læg en oliefi lm langs den påtænkte skærelinje. Styreskinne (kun KFBES500) Savning på langs og cirkelskæring uden en blyantslinje klares nemt ved hjælp af en styreskinne (fås som ekstraudstyr - del nummer X43005-XJ).60 (Oversættelse af de oprindelige instruktioner) DANSK Påsætning af styreskinne (fi g. F og G) Sæt styreskinnen (14) ind i åbningerne i sålen med tværstangen nedad som vist i fi gur F. Sæt skruen (15) i hullet i bunden af sålen. Ret holdestangen (16) ind over skruen med den udragende kant nedad og pegende mod det bagerste af saven. Skru skruen ind i gevindhullet i beslaget med en krydskærvsskruetrækker som vist i fi gur G. Indstil snittets bredde, og tilspænd skruen. Cirkelskæring (fi g. H - kun KFBES500) Sæt styreskinnen ind i åbningen i højre side af sålen med tværstangen opad. Indstil styreskinnen, så afstanden fra klingen til hullet i tværstangen udgør den ønskede radius, og tilspænd skruen. Anbring saven, så midterhullet i tværstangen befi nder sig over centrum i den cirkel, der skal skæres (lav et indstik, bor et hul til klingen eller skær indad fra kanten af materialet for at få klingen på plads). Når saven er placeret rigtigt, sættes et lille søm ind igennem hullet i tværstangen og nøjagtigt i centrum af den cirkel, der skal skæres. Brug styreskinnen som en vippearm, og begynd at skære cirklen. Indsnit (fi g. I) Et indsnit er en nem måde at lave et indvendigt snit. Saven kan anvendes direkte i en plade eller en liste uden først at bore et styrehul eller en forboring. Ved indsnit måles den fl ade, der skal skæres, og målene markeres tydeligt med en blyant. Vip derefter saven fremad, indtil forenden af savskoen sidder fast på arbejdsfl aden, og klingen skærer gennem materialet med fuldt slag. Start værktøjet, og lad det komme op på maksimal hastighed. Hold godt fast i saven, og sænk langsom bagkanten af værktøjet ned, indtil klingen når sin fulde dybde. Hold skoen fl adt ned mod træet, og begynd at save. Fjern ikke klingen fra snittet, mens den stadig er i bevægelse. Klingen skal standse helt. Vedligeholdelse Dit BLACK+DECKER-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring. Rengør regelmæssigt værktøjets ventilationshuller med en blød børste eller en tør klud. Rengør motorhuset regelmæssigt med en fugtig klud. Undlad at bruge rengøringsmidler med slibemiddel eller opløsningsmidler. Sørg for at der ikke trænger væske ind i værktøjet. Ingen del af værktøjet må nedsænkes i væske. Udskiftning af stik (kun Storbritannien og Irland) Sådan monteres et nyt stik: Det gamle stik skal bortskaffes på en sikker måde. Slut den brune ledning til den strømførende klemme på det nye stik. Slut den blå ledning til den neutrale klemme. Advarsel! Der skal ikke foretages nogen tilslutning til jordklemmen. Følg de monteringanvisninger, der leveres sammen med kvalitetsstik. Anbefalet sikring: 5 A. Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald. Produkter og batterier indeholder materialer, der kan genvindes eller genbruges og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale bestemmelser. Yderligere oplysninger fi ndes på www.2helpU.com Tekniske data KFBES410 (Type 1) KFBES500 (Type 1) Indgangsspænding

Hastighed uden belastning min

3,000 0-3,000 Nominel indgangseffektW 410 500 Maks. skæredybdet Træ mm

Vægt kg 1.3 1.7 KFBES410 Lydniveauet i henhold til : L (lydtryk) 85 dB(A), usikkerhed (K) 3 dB(A) L (lydeffekt) 96 dB(A), usikkerhed (K) 3 dB(A) Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745: Savning i lister (a h, B ) 15.7 m/s , usikkerhed (K) 1.5 m/s

Savning i metalplader(a h, M ) 16.2 m/s , usikkerhed (K) 1.5 m/s KFBES500 Lydniveauet i henhold til : L (lydtryk) 89 dB(A), usikkerhed (K) 3 dB(A)61 (Oversættelse af de oprindelige instruktioner) DANSK (Alkuperäisten ohjeiden käännös) SUOMI (Alkuperäisten ohjeiden käännös) SUOMI

(lydeffekt) 100 dB(A), usikkerhed (K) 3 dB(A) Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745: Savning i lister (a h, B ) 12.5 m/s , usikkerhed (K) 1.5 m/s

Disse produkter er endvidere i overensstemmelse med direktiv 2014/30/EU (fra 20/04/2016) og 2011/65/EU. Kontakt Black & Decker på nedenstående adresse eller se vejledningens bagside for at få fl ere oplysninger. Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af Black & Decker Europe.

R.LaverickEngineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YDStorbritannien30.05.2018 Garanti Black & Decker er overbevist om den gode kvalitet af sine produkter og giver forbrugerne en garanti på 24 måneder fra købsdatoen. Garantien er et tillæg til forbrugerens lovmæssige rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.Når du gør krav på garantien, skal kravet være i overensstemmelse med Black & Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning.Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud. Käyttötarkoitus Tämä BLACK+DECKER KFBES410, KFBES500 -pistosaha on suunniteltu puun, muovin ja metallin sahaamiseen. Kone on tarkoitettu kotikäyttöön. Turvallisuusohjeet Sähkötyökalujen yleiset turvavaroitukset
