Produkttype	Trådløs stiksav
Mærke	Black & Decker
Model	BDCR18N
Indgangsspænding	18 V DC
Tomgangshastighed	0 - 3000 min⁻¹
Slaglængde	22 mm
Vægt	1,5 kg
Batteritype	Li-Ion, 18 V
Tilgængelige batterikapaciteter	1,5 Ah, 2,0 Ah, 2,5 Ah, 4,0 Ah
Opladningstid (tilnærmet)	1,5 til 11 timer afhængig af oplader og batteri
Lydtryksniveau	79,5 dB(A) (usikkerhed K = 3 dB(A))
Lydeffektniveau	90,5 dB(A) (usikkerhed K = 3 dB(A))
Vibration (skæring af brædder)	17,9 m/s² (usikkerhed K = 1,5 m/s²)
Vibration (skæring af træbjælker)	19,7 m/s² (usikkerhed K = 1,5 m/s²)
Maksimal klingelængde	30 cm
Materialer, der kan skæres	Træ, metal, plastik
Hovedfunktioner	Tænd/sluk med lås, nøglefri klingeskift, justérbar bundplade, præcisionsskæring, beskæring af grene op til 25 mm
Sikkerhedsinstruktioner	Brug personlige værnemidler, udsæt ikke for regn, hold arbejdsområdet rent, afbryd batteriet før vedligeholdelse
Vedligeholdelse og rengøring	Rengør regelmæssigt ventilationsåbningerne med en blød børste, rengør motorrummet med en fugtig klud, brug ikke slibende produkter
Reservedele og reparationsmuligheder	Brug udelukkende Black & Decker reservedele, udfør reparation hos et autoriseret servicecenter
Garanti	24 måneder fra købsdatoen
Generelle oplysninger	Kun til husholdningsbrug, i overensstemmelse med EN60745, CE, RoHS

Ofte stillede spørgsmål - BDCR18N BLACK & DECKER

Hvordan installerer eller fjerner jeg klingen på stiksaven BDCR18N?

For at installere klingen, åbn klingeudløserhåndtaget helt, indsæt klingens skaft forfra, og luk derefter håndtaget. For at fjerne klingen, åbn håndtaget og træk den ud. Bemærk: Klingen kan være varm efter brug. Værktøjet skal være slukket, og batteriet skal fjernes.

Hvilken type batteri bruger stiksaven BDCR18N, og hvordan oplader jeg det?

Batteriet er et Lithium-Ion på 18 V. For at oplade det, sæt det i den angivne oplader, og tilslut opladeren til stikkontakten. Den grønne lampe blinker under opladning og bliver konstant, når opladningen er færdig. Anbefalet opladningstemperatur er omkring 24 °C. Oplad ikke under 10 °C eller over 40 °C.

Hvilke materialer kan jeg skære med denne stiksav?

Denne stiksav er designet til at skære træ, metal og plastik. Brug en klinge, der er egnet til materialet: fine tænder til jernholdige metaller, grovere til ikke-jernholdige metaller, og en standard træklinge. Til tyndt metal, spænd et stykke træ bag emnet, og smør skærelinjen.

Hvordan starter og stopper jeg saven sikkert?

For at starte, tryk først på udløserknappen, og derefter på tænd/sluk-knappen. For at stoppe, slip tænd/sluk-knappen. Klingen fortsætter sin bevægelse efter stop: vent, indtil den er helt stille, før du sætter værktøjet fra dig. Hold altid værktøjet ved de isolerede gribeflader.

Hvad er den maksimale skærekapacitet for grene?

Grene med en diameter på op til 25 mm kan skæres med dette værktøj. Bemærk: Brug ikke værktøjet i et træ, på en stige eller en ustabil overflade. Skær nedad og udad, så tæt på hovedgrenen som muligt.

Hvordan vedligeholder jeg stiksaven BDCR18N?

Før vedligeholdelse skal batteriet fjernes. Rengør regelmæssigt ventilationsåbningerne med en blød børste eller en tør klud. Rengør motorrummet med en fugtig klud (ikke slibende produkter). Åbn regelmæssigt patronen og bank støvet ud. Opladeren kræver kun regelmæssig rengøring.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Bær altid øjenværn og en støvmaske. Hold arbejdsområdet rent og godt oplyst. Bær ikke løstsiddende tøj eller smykker. Hold børn og andre på afstand. Brug handsker og sikkerhedssko. Afbryd batteriet før enhver justering eller tilbehørsskift.

Hvordan laver jeg et præcisionssnit?

For et præcist snit, indsæt klingen med tænderne vendt opad, og justér håndtagets vinkel for at komme så tæt på arbejdsfladen som muligt. Brug bundpladen som guide og påfør let tryk. Værktøjets kompakte design giver adgang til hjørner og svært tilgængelige områder.

Hvad gør jeg, hvis batteriet ikke oplader?

Kontrollér, at omgivelsestemperaturen er mellem 10 °C og 40 °C. Batteriet kan være for varmt eller for koldt; opladningen genoptages automatisk, når temperaturen er normal. Sørg for, at batteriet er korrekt isat i opladeren. Hvis problemet fortsætter, kontakt et autoriseret Black & Decker servicecenter.

Hvordan udskifter jeg batteriet på værktøjet?

For at fjerne batteriet, tryk på udløserknappen og træk batteriet ud. For at installere, justér det med kabinettet og skub det på plads, indtil det låser. Brug kun kompatible Black & Decker batterier (BL2018*, BL1518*, BL2518*, BL4018). Tving det aldrig ind.

BRUGSANVISNING BDCR18N BLACK & DECKER

Ladingen er fullført når den grønne ladeindikatoren lyser kontinuerlig. Laderen og batteriet kan las være tilkoblet så lenge du måtte ønske. Den grønne ladeindikatoren blinker når laderen av og til fyller på batteriladningen.

La batteriet være i laderen

Du kan la laderen og batteripakken være tilkoblet og den grønne ladeindikatoren lyse så lenge du måtte ønske. Laderen holder batteripakken klar og fulladet.

Slå av og på

Disse produktene er også i samsvar med direktiv 2006/42/EF, 2014/30/EU og 2011/65/EU.

Hvis du ønsker mer informasjon, kan du kontakte Black & Decker på adressen nedenfor eller se baksiden av bruksanvisningen.

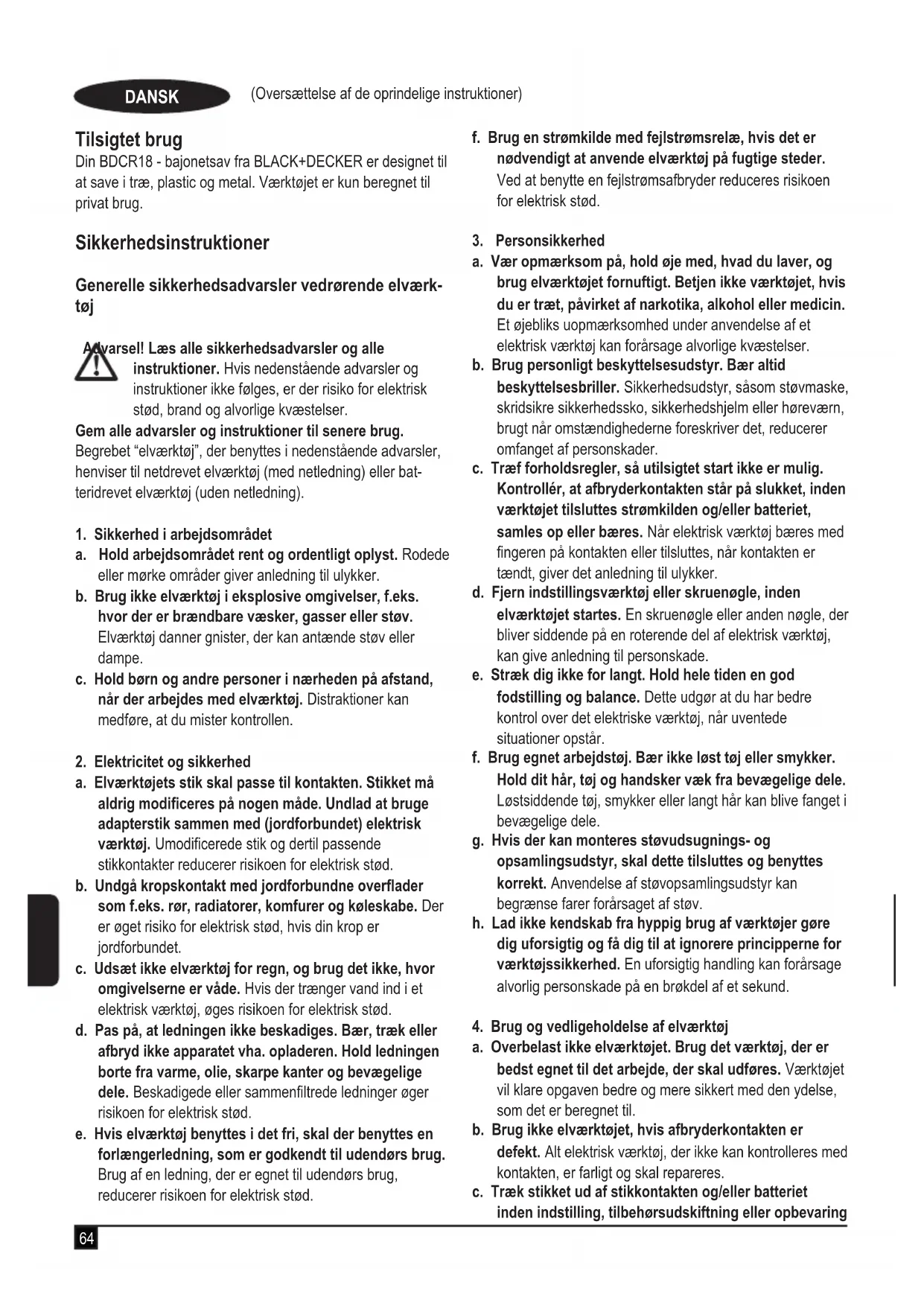

Din BDCR18 - bajonetsav fra BLACK+DECKER er designet til at save i træ, plastic og metal. Værktøjet er kun beregnet til privat brug.

Sikkerhedsinstruktioner

Generelle sikkerhedsadvarsler vedrørende elværktøj

rsel! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis nedenstående advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og alvorlige kvæstelser.

Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c. Hold børn og andre personer i nærheden på afstand, når der arbejdes med elværktøj. Distraktioner kan medføre, at du mister kontrollen.

a. Elværktøjets stik skal passe til kontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med (jordforbundet) elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c. Udsæt ikke elværktøj for regn, og brug det ikke, hvor omgivelserne er våde. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d. Pas på, at ledningen ikke beskadiges. Bær, træk eller afbryd ikke apparatet vha. opladeren. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f. Brug en strømkilde med fejlstrømsrelæ, hvis det er nødvendigt at anvende elværktøj på fugtige steder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

1. Personsikkerhed

a. Vær opmærksom på, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlige kvæstelser.

b. Brug personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c. Træf forholdsregler, så utilsigtet start ikke er mulig. Kontrollér, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.

d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.

e. Stræk dig ikke for langt. Hold hele tiden en god fodstilling og balance. Dette udgør at du har bedre kontrol over det elektriske værktøj, når uventede situationer opstår.

f. Brug egnet arbejdstøj. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g. Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal dette tilsluttes og benyttes korrekt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

h. Lad ikke kendskab fra hyppig brug af værktøjer gøre dig uforsigtig og få dig til at ignorere principperne for værktøjssikkerhed. En uforsigtig handling kan forårsage alvorlig personskade på en brøkdel af et sekund.

1. Brug og vedligeholdelse af elværktøj

a. Overbelast ikke elværktøjet. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b. Brug ikke elværktøjet, hvis afbryderkontakten er defekt. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring

af elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøjet, eller som ikke har læst denne vejledning, benytte maskinen. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e. Elværktøj skal vedligeholdes. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

f. Hold skæreværktøj skarpt og rent. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

h. Hold håndtagene og håndtagsfladerne tørre, rene og fri for olie og fedt. Glatte håndtag og håndtagsflader giver ikke en sikker håndtering og kontrol af værktøjet i uventede situationer.

1. Brug og pleje af batteriværktøj

a. Genoplad kun med den lader, som producenten har angivet. En oplader, der passer til en type batteripakke, kan udgøre en risiko for brand, når den bruges til en anden type.

b. Elværktøjer må kun bruges med batteripakker, der er beregnet hertil. Brugen af andre batteripakker kan medføre personskade og brand.

c. Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande, f.eks. papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage forbrændinger eller brand.

d. Under grove forhold kan væske sive ud fra batteriet. Undgå kontakt. Hvis der opstår kontakt ved et uheld, skyl med vand. Hvis væske kommer ind i øjnene, søg omgående lægehjælp. Væske, der siver ud fra batteriet, kan fremkalde irritationer eller forbrændinger.

e. Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan udvise uforudsigelig adfærd,

hvilket kan resultere i brand, eksplosion eller risiko for personskade.

f. Udsæt ikke en batteripakke eller et værktøj for ild eller for høj temperatur. Udsættelse for ild eller temperatur på over 130 °C kan forårsage eksplosion.
g. Følg alle opladningsanvisninger, og undlad at oplade batteripakken eller værktøjet uden for det temperaturinterval, der er specificeret i instruktionerne. En forkert opladning eller opladning uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.
6. Service
a. Lad kun kvalificerede fagfolk reparere elværktøjet, og benyt kun originale reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.
b. Der må aldrig foretages service på beskadigede batteripakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Yderligere sikkerhedsadvarsler for elværktøj

• Hold i elværktøjets isolerede gribeflader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød.
• Hold i elværktøjets isolerede gribeflader, hvis der er risiko for at beslaget kommer i kontakt med skjulte ledninger. Hvis beslag kommer i kontakt med en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød.
  Brug skruetvinger eller lignende til at holde og støtte materialet på et stabilt underlag. Hvis materialet holdes i hånden eller ind mod kroppen, er det ustabilt, og du kan miste kontrollen.
• Hold hænderne væk fra skæreområdet. Ræk aldrig ind under materialet uanset årsag. Anbring ikke fingrene i nærheden af den frem- og tilbagegående klinge og klingeholderen. Stabiliser ikke saven ved at gribe omkring sålen.
• Hold klingerne skarpe. Døve eller beskadigede klinger kan få saven til at slingre eller standse under pres. Brug altid den rigtige type savklinger til materialet og formålet.

• Når der saves i rør og rørledninger, er det vigtigt, at de er fri for vand, elektriske ledninger osv.
  Rør ikke ved materialet eller klingen umiddelbart efter, at værktøjet har været i brug. De kan være meget varme.

• Vær opmærksom på skjulte farer, inden der saves i vægge, gulve eller lofter. Kontroller, om der findes ledninger og rør.

• Klingen fortsætter med at bevæge sig, efter at kontakten er sluppet. Sluk altid værktøjet, og vent, indtil savklingens bevægelse er helt ophørt, inden du lægger værktøjet fra dig.

Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

◆ Apparatets tilsigtede brug fremgår af denne vejledning.
Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade.

Yderligere sikkerhedsadvarsler for elværktøj

Advarsel! Yderligere sikkerhedsadvarsler for stiksave og save med frem- og tilbagegående bevægelse

- Hold kun fast i elværktøjet ved hjælp af de isolerede håndtagsflader, när der skal saves i emner, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger.

Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød.

Brug klemmer eller en anden praktisk måde på at sikre og støtte arbejdsemnet til et stabilt underlag.

Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det.

- Hold hænderne på afstand af skæreområdet. Ræk aldrig ind under arbejdsemnet uanset årsagen. Anbring ikke fingrene i nærheden af klingen med frem- og tilbagegående bevægelser og klingeholderen. Stabiliser ikke saven ved at gribe omkring skoen.

- Hold klingerne skarpe. Sløve klinger kan få saven til at dreje til siden eller gå i stå under tryk. Brug altid den passende type savklinge til arbejdsemnet og skæringstypen.

- Når der skæres rør eller ledninger, skal du sørge for, at de er fri for vand, elektriske ledninger mv.

- Rør ikke ved materialet eller klingen umiddelbart efter, at værktøjet har været i brug. De kan blive meget varme.

- Vær opmærksom på skjulte farer. Inden du skærer ind i vægge, gulve eller lofter skal du kontrollere placeringen af ledninger og rør.

- Klingen fortsætter med at bevæge sig, efter at kontakten er sluppet. Sluk altid værktøjet, og vent, indtil savklingens bevægelse er helt ophørt, inden du lægger værktøjet fra dig.

Advarsel! Berøring af eller indånding af støvpartikler fra skærearbejder kan udgøre en fare for brugerens og eventuelle tilskueres helbred. Bær en specielt designet støvmaske til beskyttelse mod støv og røg, og sørg for, at personer, der befinder sig på eller kommer ind på arbejdsområdet, også er beskyttet.

• Den tilsigtede anvendelse er beskrevet i denne betjeningsvejledning.
  Brug af ekstraudstyr eller tilbehør eller udførelse af andre opgaver med dette værktøj end de, der anbefales i denne vejledning, kan medføre risiko for personskade og/eller materiel skade.

Andres sikkerhed

Lad aldrig børn, personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, eller folk der ikke kender disse instruktioner bruge maskinen, lokale regler kan begrænse brugerens alder.

Tilbageværende risici

Der kan opstå yderligere, tilbageværende risici under brugen af apparatet, som muligvis ikke behandles i de vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc.

Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse tilbageværende risici ikke undgås. Disse omfatter:

• Tilskadekomst forårsaget af berøring af roterende/bevægelige dele.
• Tilskadekomst forårsaget af udskiftning af dele, klinger eller tilbehør.
• Tilskadekomst forårsaget af langvarig brug af et apparat. Husk at holde pause jævnligt ved brug af et apparat i længere tid.
  ◆ Hørenedsættelse.
• Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af dit apparat (eksempel: arbejde med træ, især eg, bøg og MDF.)

Vibration

De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne vibrationsemissionsværdi kan også bruges som en foreløbig vurdering af eksponeringen.

Advarsell! Værdien for vibrationsemission ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig

af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket, og hvor det kører i tomgang, tillige med startperioderne.

Mærkater på værktøjet

Værktøjet er forsynet med følgende advarselssymboler samt datokoden:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst.

Yderligere sikkerhedsvejledninger for batterier og ladere (Såfremt oplysninger)

Batterier

♦ Forsøg aldrig at åbne uanset årsag.
◆ Batteriet må ikke udsættes for fugt.
◆ Opbevar ikke på steder, hvor temperaturen kan overstige 40°C.
- Oplad kun ved omgivelsestemperaturer på mellem 10°C og 40°C.
◆ Oplad kun ved hjælp af den medfølgende lader.
- Følg ved bortskaffelse af batterier vejledningen i afsnittet "Miljø".

Forsøg ikke at oplade beskadigede batterier.

Ladere

Brug kun din BLACK+DECKER-lader til at oplade batteriet i det værktøj, som den blev leveret sammen med. Andre batterier kan eksplodere og forårsage personskade og materielle skader.
◆ Prøv aldrig på at oplade ikke-opladelige batterier.
◆ Udskift straks defekte ledninger.
◆ Laderen må ikke udsættes for fugt.
◆ Laderen må ikke åbnes.
◆ Undersøg ikke laderen.

Laderen er kun beregnet til indendørs brug.

Læs brugervejledningen, før værktøjet tages i brug.

Laderen er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet. Forsøg aldrig at erstatte laderenheden med et almindeligt netstik.

- Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKER-værksted, så farlige situationer undgås.

Komponenter

Dette værktøj leveres med nogle af eller alle de følgende komponenter.

1. Tænd/sluk-kontakt
2. Låseknap
3. Sål
4. Klingeholderens udløser
5. Klinge
6. Batteri (Såfremt oplysninger)
7. Batteriudløserknap
8. Hovedhåndtag
9. Sekundært håndtag

Figur D (Såfremt oplysninger)

1. Lader

Samling

Advarsel! Før montering: Tag batteriet ud af værktøjet, og kontroller, at savklingen er standset. Savklinger, der har været i brug, kan være varme.

Montering af savklinge (fig. A)

◆ Hold værktøjet væk fra kroppen.
- Åbn klingeholderens udløser (4) til helt åben position.
◆ Isæt klingeskaftet forfra.
♦ Luk klingeholderens udløser (4). Kontroller, at klingen (5) sidder fast.

Bemærk! Klingen kan monteres med tænderne opad for at gøre planskæring lettere (fig. G).

Afmontering af savklinge

Advarsel! Rør aldrig ved klingen umiddelbart efter brug.

Savklinger, der har været i brug, kan være varme.

• Åbn klingeholderens udløser (4) til helt åben position.
  ◆ Tag klingen ud.

Låseknap

Værktøjet er udstyret med en kontaktspærrefunktion for at forhindre utilsigtet drift.

- Tryk på låseknappen (2), og tryk så på tænd/sluk-kontakten (1) for at tænde værktøjet.

◆ Når tænd/sluk-kontakten (1) slippes, slukkes værktøjet.

Isætning og udtagning af batteriet (fig. B og C)

• Anbring batteriet (6) ud for værktøjets fatning, når batteriet skal monteres. Lad batteriet glide ind i fatningen, og skub, indtil batteriet går på plads (fig. B).
• Tryk på udløserknappen (7), og træk samtidigt batteriet ud af fatningen på værktøjet (fig. C) for at tage batteriet (6) ud.

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes.

Opladning af batteriet (Fig. D)

Batteriet skal oplades inden ibrugtagningen, og når det ikke leverer strøm nok til opgaver, der tidligere kunne udføres ubesværet. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer.

Advarsel! Oplad ikke batteriet ved omgivende temperaturer på under 10 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C.

Bemærk: Laderen kan ikke oplade et batteri, hvis celletemperaturen er under ca. 10 °C eller over 40 °C. Lad batteriet stå i laderen. Laderen begynder automatisk at oplade, när celletemperaturen er varm eller kold nok.

• Sæt batteriet (6) i opladeren (10) for at lade det op. Batteriet passer kun i laderen på én måde. Tving det ikke i. Kontroller, at batteriet er sat helt i laderen.
  ◆ Tilslut laderen, og tænd på stikkontakten.

Den grønne ladeindikator blinker.

Opladningen er afsluttet, når den grønne ladeindikator begynder at lyse konstant. Laderen og batteriet kan være tilsluttet i længere perioder. Den grønne ladeindikator blinker, når laderen en gang imellem "efterfylder" batteriet.

- Afladede batterier bør oplades inden for 1 uge. Batteriets levetid reduceres kraftigt, hvis batteriet opbevares i afladet tilstand.

Lad batteriet blive siddende i laderen

Du kan lade batteripakken sidde i laderen med den grønne ladeindikator tændt, så længe det ønskes. Laderen holder batteripakken klar og fuldt opladet.

Tænd og sluk

• Tryk på låseknappen (2), og tryk så på tænd/sluk-kontakten (1) for at tænde værktøjet.
• Sluk for værktøjet ved at slippe tænd/sluk-kontakten (1).

Savning (fig. E)

◆ Hold altid værktøjet med begge hænder.(fig. E).
- Lad klingen (5) løbe frit et par sekunder, inden du begynder at save.

◆ Tryk kun let med værktøjet, mens du skærer.
- Arbejd om muligt med sålen (3) trykket mod materialet. Det giver bedre kontrol over værktøjet, og vibrationerne reduceres, ligesom du undgår at beskadige klingen.

Gode råd til optimal brug

Savning i træ (fig. F)

◆ Fastgør materialet, og fjern alle søm og metalobjekter.
- Hold værktøjet med begge hænder, og arbejd med sålen (3) trykket mod materialet.

Planskæring (fig. G)

Bajonetsavens motorhus er kompakt, og sålen (3) kan drejes, så det bliver muligt at save tæt på gulvet, i hjørner og andre vanskelige områder.

Sådan optimeres mulighederne for glatskæring:

• Sæt klingens skaft ind i klingeholderen, så tænderne vender opad.
• Indstil vinklen på værktøjets håndtag, så du er så tæt på arbejdsoverfladen som muligt.

Savning i metal (fig. H)

Brug en savklinge, der egner sig til skæring i metal. Brug den fintandede klinge til jernholdige metaller og den grovere klinge til metaller uden jern.
Klem et stykke spildtræ til bagsiden af arbejdsmaterialet og sav gennem denne sandwich når der skæres i tynde metalplader.
◆ Læg en oliefilm langs den påtænkte skæringslinje.

Snit i træ (fig. I)

◆ Mål, og marker det ønskede snit.
- Monter en savklinge, der egner sig til stiksavning.
- Lad sålen (3) hvile på materialet, så klingen får en passende vinkel til at foretage snittet.
- Tænd værktøjet, og lad langsomt klingen trænge ind i materialet. Sørg for, at sålen (3) hele tiden bevarer kontakten med materialet.

Savning af grene

Der kan skæres grene med en diameter på op til 25 mm med dette værktøj.

Advarsel! Brug ikke værktøjet, mens du sidder i træet eller står på en stige eller en anden ustabil flade. Vær opmærksom på, i hvilken retning grenen vil falde.

♦ Skær nedad og væk fra dig selv.
◆ Foretag snittet så tæt på hovedgrenen eller stammen som muligt.

Lodret snit

Det er muligt at skære til hjørner og andre vanskelige områder med værktøjet.

• Sæt savklingens skaft ind i klingeholderen, så klingens tænder vender opad.
• Hold værktøjet, så sålen (3) vender nedad, og du kan komme så tæt på arbejdsfladen som muligt.
  ♦ Skær fremad og væk fra dig selv.

Tilbehør

Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra BLACK+DECKER er fremstillet efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Når du bruger dette tilbehør, vil værktøjet yde optimalt.

Klinger

Der kan anvendes en klinge på op til 30 cm i længden til saven. Brug altid den korteste klinge, som egner sig til opgaven, men alligevel er lang nok til kunne skære gennem materialet. Lange klinger er mere tilbøjelige til at bøje eller blive beskadiget under brug. Under brugen kan visse klinger vibrere eller ryste, hvis saven ikke bevarer kontakten med materialet.

Vedligeholdelse

Dit BLACK+DECKER-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.

Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt.

Advarsell! Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse på værktøjet. Træk laderen ud af stikkontakten, før den rengøres.

• Rens jævnligt værktøjets og laderens ventilationshuller med en blød børste eller en tør klud.
• Rens regelmæssigt motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler.
• Åbn jævnligt patronen, og bank på den for at fjerne støv indvendigt.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald

Produkter og batterier indeholder materialer, der kan genvindes eller genbruges og således reducere efterspørgslen efter råvarer.

Genbrug venligst elektriske produkter og batterier i henhold til lokale bestemmelser. Yderligere informationer findes på ww.2helpU.com

Tekniske data

		BDCR18 (H1)
Indgangsspænding V	DC	18
Hastighed uden belastning Min	-1	0-3000
Strøglængde mm 22
Vægt kg 1.5

Oplader 905902**/		N4940**	905998**/906349**
Input-spænding V	AC	100-240 220	-240
Output-spænding V	DC	8-20 8-20
Strøm mA 400 1000
Ca. opladningstid	Hours	3-11	1.5-5

Batteri (Såfremt oplysninger)		BL2018*	BL1518*	BL2518*	BL4018
Voltage	V_DC	18	18 18	18
Capacity	Ah	2.0	1.5	2.5	4.0
Type		Li-Ion	Li-Ion	Li-Ion	Li-Ion

Lydtrykniveau i henhold til EN 60745:

Lydtryk ( L_pA ) 79.5 dB(A), usikkerhed (K) 3 dB(A)

Lydeffekt ( L_WA ) 90.5 dB(A), usikkerhed (K) 3 dB(A)

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

Savning i lister ( a_h,B ) 17.9 m/s ^2 , usikkerhed (K) 1.5 m/s ^2

Savning i træbjælker ( a_h,WB ) 19.7 m/s ^2 , usikkerhed (K) 1.5 m/s ^2

EU-overensstemmelseserklæring MASKINDIREKTIV

BDCR18 - bajonetsav

Black & Decker erklærer, at produkterne beskrevet under "Tekniske data" er i overensstemmelse med: EN60745-1:2009+A11:2010, EN60745-2-11:2010

Disse produkter er endvidere i overensstemmelse med direktiv 2006/42/EF, 2014/30/EU og 2011/65/EU.

DANSK

(Oversættelse af de oprindelige instruktioner)

Kontakt Black & Decker på nedenstående adresse eller se vejledningens bagside for at få flere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af

Black & Decker.

R. Dauw Bla

Ray Laverick

Direktør for konstruktioner

Black & Decker er sikker på kvaliteten af sine produkter og tilbyder forbrugerne en garanti på 24 måneder fra købsdatoen. Garantien er et tillæg til forbrugerens lovmæssige rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

Når du gør krav på garantien, skal kravet være i overensstemmelse med Black & Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning.

Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud.
