Tipo di prodotto	Sega alternativa senza fili
Marca	Black & Decker
Modello	BDCR18N
Tensione di ingresso	18 V DC
Velocità a vuoto	0 - 3000 min⁻¹
Corsa	22 mm
Peso	1,5 kg
Tipo di batteria	Li-Ion, 18 V
Capacità batteria disponibili	1,5 Ah, 2,0 Ah, 2,5 Ah, 4,0 Ah
Tempo di carica (approssimativo)	1,5 a 11 ore in base al caricabatterie e alla batteria
Livello di pressione sonora	79,5 dB(A) (incertezza K = 3 dB(A))
Livello di potenza sonora	90,5 dB(A) (incertezza K = 3 dB(A))
Vibrazione (taglio tavole)	17,9 m/s² (incertezza K = 1,5 m/s²)
Vibrazione (taglio travi in legno)	19,7 m/s² (incertezza K = 1,5 m/s²)
Lunghezza massima lama	30 cm
Materiali tagliabili	Legno, metallo, plastica
Funzioni principali	Accensione/spegnimento con blocco, cambio lama senza chiave, piastra regolabile, taglio di precisione, taglio rami fino a 25 mm
Istruzioni di sicurezza	Utilizzare dispositivi di protezione individuale, non esporre alla pioggia, mantenere l'area di lavoro pulita, scollegare la batteria prima della manutenzione
Manutenzione e pulizia	Pulire regolarmente le aperture di ventilazione con una spazzola morbida, pulire il vano motore con un panno umido, non utilizzare prodotti abrasivi
Ricambi e riparabilità	Utilizzare esclusivamente ricambi Black & Decker, far riparare da un centro autorizzato
Garanzia	24 mesi dalla data di acquisto
Informazioni generali	Solo per uso domestico, conforme alle norme EN60745, CE, RoHS

Domande frequenti - BDCR18N BLACK & DECKER

Come installare o rimuovere la lama della sega alternativa BDCR18N?

Per installare la lama, aprire completamente la leva di rilascio della lama, inserire il gambo della lama dalla parte anteriore, quindi chiudere la leva. Per rimuovere la lama, aprire la leva ed estrarla. Attenzione: la lama può essere calda dopo l'uso. L'utensile deve essere spento e la batteria rimossa.

Che tipo di batteria utilizza la sega BDCR18N e come si carica?

La batteria è agli Ioni di Litio da 18 V. Per caricarla, inserirla nel caricabatterie specificato, collegare il caricabatterie alla rete elettrica. La spia verde lampeggia durante la carica e diventa fissa quando la carica è completa. La temperatura di carica consigliata è di circa 24 °C. Non caricare al di sotto di 10 °C o al di sopra di 40 °C.

Quali materiali posso tagliare con questa sega alternativa?

Questa sega alternativa è progettata per tagliare legno, metallo e plastica. Utilizzare una lama adatta al materiale: denti fini per metalli ferrosi, più grossi per non ferrosi e lama per legno standard. Per metallo sottile, bloccare un pezzo di legno dietro il pezzo e oliare la linea di taglio.

Come avviare e fermare la sega in sicurezza?

Per avviare, premere prima il pulsante di sblocco, poi il pulsante di accensione/spegnimento. Per fermare, rilasciare il pulsante di accensione/spegnimento. La lama continua il movimento alternato dopo l'arresto: attendere che sia completamente ferma prima di appoggiare l'utensile. Tenere sempre l'utensile per le superfici di presa isolate.

Qual è la capacità massima di taglio dei rami?

I rami con un diametro fino a 25 mm possono essere tagliati con questo utensile. Attenzione: non utilizzare l'utensile su un albero, su una scala o su una superficie instabile. Tagliare verso il basso e verso l'esterno, il più vicino possibile al ramo principale.

Come manutenere la sega alternativa BDCR18N?

Prima di qualsiasi manutenzione, rimuovere la batteria. Pulire regolarmente le aperture di ventilazione con una spazzola morbida o un panno asciutto. Pulire il vano motore con un panno umido (nessun prodotto abrasivo). Aprire regolarmente il mandrino e rimuovere la polvere battendo. Il caricabatterie richiede solo una pulizia regolare.

Quali precauzioni di sicurezza osservare?

Indossare sempre una protezione oculare e una maschera antipolvere. Mantenere l'area di lavoro pulita e ben illuminata. Non indossare indumenti larghi o gioielli. Tenere lontani bambini e persone. Utilizzare guanti e scarpe di sicurezza. Scollegare la batteria prima di qualsiasi regolazione o cambio accessorio.

Come realizzare un taglio di precisione?

Per un taglio preciso, inserire la lama con i denti rivolti verso l'alto e regolare l'angolo dell'impugnatura per essere il più vicino possibile alla superficie di lavoro. Utilizzare la piastra come guida e applicare una leggera pressione. Il design compatto dell'utensile consente di accedere ad angoli e aree difficili.

Cosa fare se la batteria non si carica?

Verificare che la temperatura ambiente sia compresa tra 10 °C e 40 °C. La batteria potrebbe essere troppo calda o troppo fredda; la carica riprende automaticamente quando la temperatura torna normale. Assicurarsi che la batteria sia ben inserita nel caricabatterie. Se il problema persiste, contattare un centro di riparazione autorizzato Black & Decker.

Come sostituire la batteria dell'utensile?

Per rimuovere la batteria, premere il pulsante di rilascio tirando contemporaneamente la batteria per estrarla. Per installarla, allinearla con l'alloggiamento e farla scorrere fino allo scatto. Utilizzare solo batterie Black & Decker compatibili (BL2018*, BL1518*, BL2518*, BL4018). Non forzare mai l'inserimento.

MANUALE UTENTE BDCR18N BLACK & DECKER

La sega a gattuccio BLACK+DECKER BDCR18 è stata progettata per segare legno, plastica e lamiera. Questo elettroutensile è destinato solo all'uso privato.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli elettroutensili

enza! Leggere attentamente tutte le av- vertenze e le istruzioni di sicurezza. La mancata osservanza delle presenti avvertenze e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le avvertenze e le istruzioni per futura consultazione. Il termine “elettroutensile” che ricorre in tutte le avvertenze seguenti si riferisce a utensili elettrici alimentati attraverso la rete elettrica (con filo) o a batteria (senza filo).

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.

c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Le distrazioni possono provocare la perdita di controllo.

1. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese di corrente appropriate.

b. Evitare il contatto fisico con superfici collegate a terra, quali tubi, radiatori, forni e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumenta.

c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta.

d. Non utilizzare il cavo di alimentazione in modo improprio. Non usare il cavo di alimentazione per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi

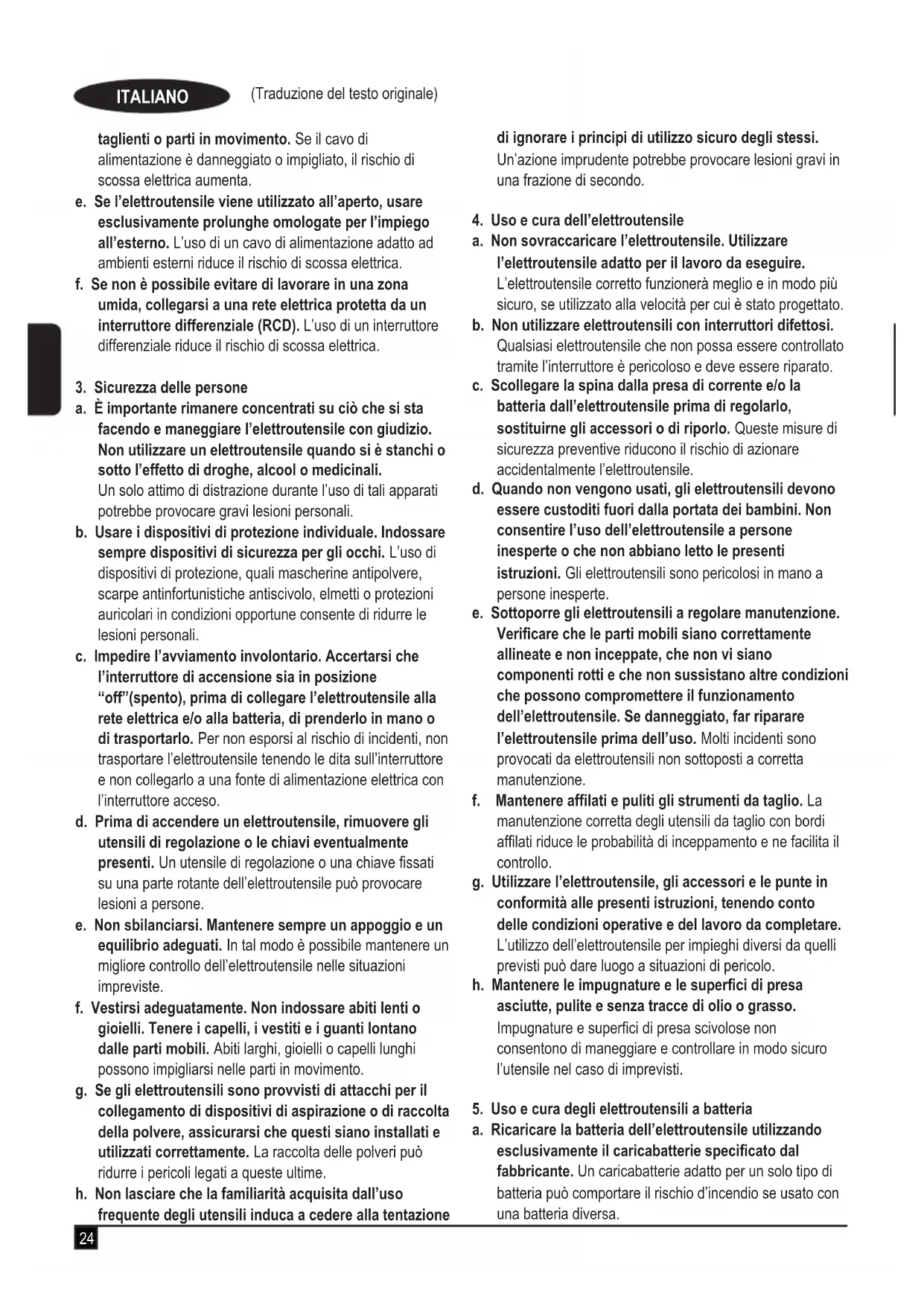

taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di lavorare in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale (RCD). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

1. Sicurezza delle persone

a. È importante rimanere concentrati su ciò che si sta facendo e maneggiare l'elettroutensile con giudizio. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.

b. Usare i dispositivi di protezione individuale. Indossare sempre dispositivi di sicurezza per gli occhi. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo,elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni personali.

c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione sia in posizione "off"(spento), prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore acceso.

d. Prima di accendere un elettroutensile, rimuovere gli utensili di regolazione o le chiavi eventualmente presenti. Un utensile di regolazione o una chiave fissati su una parte rotante dell'elettroutensile può provocare lesioni a persone.

e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell'elettroutensile nelle situazioni impreviste.

f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.

h. Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione

di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

1. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettroutensile. Utilizzare l'elettroutensile adatto per il lavoro da eseguire. L'elettroutensile corretto funzionerà meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato.

b. Non utilizzare elettroutensili con interruttori difettosi. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile prima di regolarlo, sostituirne gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile.

d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte.

e. Sottoporre gli elettroutensili a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se danneggiato, far riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione.

f. Mantenere affilati e puliti gli strumenti da taglio. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.

g. Utilizzare l'elettroutensile, gli accessori e le punte in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da completare. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo.

h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

1. Uso e cura degli elettroutensili a batteria

a. Ricaricare la batteria dell'elettroutensile utilizzando esclusivamente il caricabatterie specificato dal fabbricante. Un caricabatterie adatto per un solo tipo di batteria può comportare il rischio d'incendio se usato con una batteria diversa.

b. Usare gli elettroutensili esclusivamente con le apposite batterie. L'impiego di batterie di tipo diverso potrebbe provocare il rischio di lesioni a persone e incendi.

c. Quando la batteria non viene usata, tenerla lontano da altri oggetti metallici tipo graffette, monete, chiavi, chiodi, viti o altri oggetti metallici di piccole dimensioni, che potrebbero cortocircuitare un morsetto con l'altro. Se i morsetti della batteria vengono cortocircuitati potrebbero provocare ustioni o un incendio.

d. In condizioni di sovraccarico, le batterie possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, risciacquare la pelle con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

e. Non utilizzare una batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio.

f. Non esporre una batteria o un utensile al fuoco o a temperature eccessivamente elevate. L'esposizione al fuoco o a una temperatura superiore a 130°C potrebbe provocare un'esplosione.

g. Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6. Assistenza

a. Fare riparare l'elettroutensile esclusivamente da personale specializzato e utilizzando esclusivamente ricambi originali. In questo modo sarà possibile mantenere la sicurezza dell'elettroutensile.

b. Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Altri avvisi di sicurezza per gli elettroutensili

Attenzione! Ulteriori avvisi di sicurezza per le seghe a gattuccio

- Tenere l'elettroutensile afferrando le impugnature isolate se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti o con il filo di alimentazione. Il contatto tra l'accessorio di taglio e un filo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettroutensile e potrebbe esporre l'operatore a scosse elettriche.

- Tenere l'elettroutensile afferrando le impugnature isolate se vi è la possibilità che la punta dell'avvitatore possa venire a contatto di cavi nascosti o del filo di alimentazione. Il contatto tra le punte dell'avvitatore e un filo sotto tensione, mette sotto tensione anche le parti metalliche esposte dell'elettroutensile esponendo l'operatore a scosse elettriche.

Usare morsetti o altri metodi pratici per fissare e sorreggere il pezzo in lavorazione su una base stabile. Tenere il pezzo da lavorare in mano o contro il corpo è sconsigliabile, perché è instabile e può facilmente sfuggire dal controllo.

- Tenere le mani lontane dall'area di taglio. Non allungare mai le mani sotto il pezzo da lavorare per alcun motivo. Non infilare le dita o il pollice in prossimità della lama alternativa e del blocca lama. Non stabilizzare la sega afferrando la guida.

- Tenere affiliate le lame. Delle lame spuntate o danneggiate possono causare la deviazione o lo spegnimento della sega sotto sforzo. Usare sempre il corretto tipo di lama per il materiale da tagliare.

- Quando si taglia un tubo o una conduttura, accertarsi sempre che al loro interno non vi siano acqua o fili elettrici.

Non toccare il pezzo o la lama subito dopo aver fatto funzionare l'elettroutensile, dato che potrebbero essere molto caldi.

- Essere consapevoli che vi possono essere dei pericoli nascosti: prima di praticare tagli in pareti, pavimenti o soffitti, controllare l'ubicazione di cablaggi e tubazioni.

- La lama continua a muoversi dopo aver rilasciato l'interruttore. Spegnere sempre l'elettroutensile e attendere che la lama si fermi completamente prima di posarlo.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

- L'uso previsto è descritto nel presente manuale d'uso. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali e/o danni alle cose.

Altre avvertenze di sicurezza riguardanti gli elettroutensili

Avvertenza! Ulteriori avvisi di sicurezza per i seghetti da traforo e le seghe alternative.

- Tenere l'elettroutensile per le superfici di presa isolate quando si esegue un'operazione in cui l'utensile di taglio potrebbe entrare in contatto con i cavi nascosti.

Gli accessori da taglio che vengono a contatto con un

cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile e possono provocare la folgorazione dell'operatore.

Usare morse o altri metodi pratici per fissare e supportare il pezzo in lavorazione su una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo.
- Tenere le mani lontane dalla zona di taglio. Non allungare mai le mani sotto il pezzo. Non infilare le dita o il pollice in prossimità della lama e del morsetto della lama. Non stabilizzare il seghetto afferrando il pattino.
- Mantenere le lame affiliate. Le lame non affiliate o danneggiate potrebbero far deviare o inceppare la sega sotto pressione. Utilizzare sempre il tipo di lama corretto per il materiale dei pezzo in lavorazione e per il tipo di taglio.
- Quando si tagliano tubazioni o canaline, assicurarsi che siano state svuotate da acqua, fili elettrici, ecc.
- Non toccare il pezzo in lavorazione o la lama subito dopo l'uso dell'elettroutensile. Possono diventare molto caldi.
- Essere consapevoli dei pericoli nascosti: prima di eseguire tagli in muri, pavimenti o soffitti controllare l'ubicazione di fili elettrici e tubazioni.
- La lama continua a muoversi dopo aver rilasciato l'interruttore. Prima di appoggiare l'elettroutensile, spegnerlo e attendere che la lama si fermi completamente.

Avvertenza! Il contatto o l'inalazione della polvere generata dal taglio potrebbe nuocere alla salute dell'operatore e delle eventuali altre persone presenti. Indossare una mascherina antipolvere specifica per polveri e fumi e accertarsi che anche le persone presenti nell'area di lavoro o che vi entrano siano adeguatamente protetti.

◆ L'uso previsto è indicato nel presente manuale.
Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali e/o danni alle cose.

Sicurezza altrui

Non permettere mai di utilizzare l'elettroutensile a bambini, persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenze o persone che non sono a conoscenza delle presenti istruzioni. Le normative locali potrebbero imporre un limite di età per l'operatore.

Rischi residui

L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

• lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;
  ♦ lesioni causate o subite durante la sostituzione di parti, lame o accessori;
  ♦ lesioni causate dall'impiego prolungato di un elettroutensile (quando si utilizza qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause);
  ◆ menomazioni uditive;
• rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni, indicati nei dati tecnici e nella dichiarazione di conformità del presente manuale, sono stati misurati in base al metodo di test standard previsto dalla normativa EN60745 e possono essere usati come paragone tra un attrezzo e un altro. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'elettroutensile

Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data:

Attenzione! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Altre istruzioni di sicurezza per batterie e caricabatteria (dove in dotazione)

Batterie

◆ Non tentare di aprirle per alcuna ragione.

◆ Non lasciare che le batterie si bagnino.
- Non riporre in luoghi dove la temperatura potrebbe superare 40 °C.
◆ Caricare solo a temperature ambiente tra 10 °C e 40 °C.
◆ Caricare solo usando il caricabatteria fornito con l'elettroutensile.
- Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo "Protezione dell'ambiente".

Non tentare di caricare delle batterie dan- neggiate.

Caricabatteria

• Usare l'alimentatore BLACK+DECKER solo per caricare la batteria nell'apparecchio con il quale è stato fornito. Altre batterie potrebbero scoppiare causando lesioni alle persone e danni.
  ◆ Non tentare mai di ricaricare batterie non ricaricabili.
  ◆ Fare sostituire immediatamente i fili di alimentazione difettosi.
  ◆ Non lasciare che il caricabatteria si bagni.
  ◆ Non aprire il caricabatteria.
  ◆ Non collegare il caricabatteria a sonde.

Il caricabatteria può solo essere usato all'interno.

Leggere il presente manuale d'uso prima dell'impiego.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatteria rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei dati tecnici. Non tentare mai di sostituire il caricabatteria con una normale spina elettrica.

In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli.

Caratteristiche

Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione
2. Pulsante di sicurezza
3. Piedino scorrimento lama
4. Leva di rilascio blocca lama
5. Lama
6. Batteria (dove in dotazione)

7. Pulsante di rilascio batteria

8. Impugnatura principale

9. Impugnatura secondaria

Figura D (dove in dotazione)

1. Caricabatteria

Montaggio

Attenzione! Prima dell'assemblaggio, togliere la batteria dall'elettroutensile e accertarsi che la lama della sega si sia fermata. Le lame della sega usate possono essere calde.

Montaggio della lama della sega (fig. A)

• Tenere l'elettroutensile lontano dal corpo.
• Premere la leva di rilascio del blocca lama (4) nella posizione di apertura totale.
  ◆ Inserire il gambo della lama dal davanti.
  ◆ Serrare la leva di rilascio del blocca lama (4). Accertarsi che la lama (5) sia fissata saldamente.

Nota: la lama può essere montata con i denti all'insù per facilitare il taglio a filo (fig. G).

Rimozione della lama della sega

Attenzione! Non toccare la lama immediatamente dopo l'impiego in quanto può essere calda.

◆ Premere la leva di rilascio del blocca lama (4) nella posizione di apertura totale.
◆ Togliere la lama.

Pulsante di sicurezza

L'elettroutensile è dotato di funzione di bloccaggio dell'interruttore per impedire il funzionamento accidentale.

• Per accendere l'elettroutensile, premere il pulsante di sicurezza (2) e quindi premere l'interruttore di accensione (1).
• Rilasciare l'interruttore di accensione (1) per spegnere l'elettroutensile.

Montaggio e rimozione della batteria (fig. B e C)

Per montare la batteria (6), allinearla all'apposito vano sull'elettroutensile. Infilare la batteria nell'apposito vano e premerla fino a quando si aggancia in sede (fig. B).
- Per estrarre la batteria (6), premere il pulsante di rilascio (7) estraendo al tempo stesso la batteria dall'apposito vano sull'elettroutensile (fig. C).

Utilizzo

Attenzione! Lasciare che l'elettroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Carica della batteria (fig. D)

La batteria deve essere caricata prima dell'impiego iniziale e quando non eroga una potenza sufficiente per lavori che prima era possibile eseguire facilmente. Durante la carica la

batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica che vi è un problema.

Attenzione! Non caricare la batteria a temperature ambiente inferiori a 10 °C o superiori a 40 °C. La temperatura di ricarica consigliata è di circa 24 °C.

Nota: Il caricabatteria non carica la batteria se la temperatura della cella è inferiore a 10 °C o superiore a 40

°C. La batteria deve essere lasciata nel caricabatteria, che incomincerà a caricare automaticamente quando la temperatura della cella aumenta o diminuisce.

• Per caricare la batteria (6), inserirla nell'alimentatore (10). La batteria può essere inserita nel caricabatteria solo in un verso. Non forzarla. Accertarsi che la batteria sia completamente insediata nel caricabatteria.
  ♦ Collegare il caricabatteria alla presa di corrente.

L'indicatore di carica verde lampeggerà.

La carica è completa quando l'indicatore di carica verde rimane acceso di continuo. Il caricabatteria e la batteria possono essere lasciati collegati indefinitamente alla presa di corrente. L'indicatore di carica verde lampeggia quando il caricabatteria di tanto in tanto rabbocca la carica della batteria.

- Caricare le batterie scariche entro 1 settimana. La durata delle batterie diminuisce parecchio se sono conservate scariche.

Batteria lasciata nel caricabatteria

Il caricabatteria e il battery pack possono essere lasciati collegati con l'indicatore di carica verde sempre acceso. Il caricabatteria manterrà il battery pack come nuovo e completamente carico.

Accensione e spegnimento

• Per accendere l'elettroutensile, premere il pulsante di sicurezza (2) e quindi premere l'interruttore di accensione (1).
• Per spegnere l'elettroutensile, rilasciare l'interruttore di accensione (1).

Segatura (fig. E)

• Sostenere sempre l'elettroutensile con entrambe le mani (fig. E).
• Prima di iniziare a tagliare, lasciare che la lama (5) ruoti liberamente per alcuni secondi.
  ◆ Esercitare solo una leggera pressione sull'elettroutensile mentre si esegue il taglio.
  Se possibile, lavorare con il piedino scorrimento lama (3) premuto contro il pezzo. In questo modo si esercita un maggior controllo sull'elettroutensile, riducendone al tempo stesso le vibrazioni e si evita anche che la lama subisca danni.

Consigli per un utilizzo ottimale

Segatura del legno (fig. F)

• Serrare saldamente il pezzo in una morsa e togliere chiodi e oggetti metallici.
• Afferrando la sega con entrambe le mani, lavorare con il piedino scorrimento lama (3) premuto contro il pezzo.

Taglio a filo (fig. G)

Il design compatto dell'alloggiamento del motorino della sega e il piedino scorrimento lama orientabile (3) permettono di eseguire tagli ravvicinati su pavimenti, angoli e in altre zone difficili.

Per migliorare la capacità di taglio a filo:

• Inserire il codolo della lama nel morsetto con i denti della lama rivolti verso l'alto.
• Regolare l'angolo dell'impugnatura sull'elettroutensile in modo da essere il più possibile vicini alla superficie di lavoro.

Segatura del metallo (fig. H)

• Usare una lama idonea alla segatura del metallo. Usare una lama a denti sottili per i metalli ferrosi e una con i denti più grossi per quelli non ferrosi.
• Quando si taglia un foglio di lamiera sottile, fissare con dei morsetti un pezzo di legno sulla superficie posteriore del pezzo da lavorare e tagliare i due strati insieme.
  ♦ Spalmare un velo d'olio lungo la traccia del taglio.

Taglio di cavità nel legno (fig. I)

◆ Misurare e marcare il taglio di cavità richiesto.
◆ Montare una lama idonea al taglio di cavità.
- Appoggiare il piedino scorrimento lama (3) sul pezzo, in una posizione tale da permettere alla lama di formare l'angolo richiesto per il taglio di cavità.
- Accendere l'elettroutensile e far entrare lentamente la lama nel pezzo. Accertarsi che il piedino scorrimento lama (3) rimanga sempre a contatto del pezzo.

Segatura di rami

Con questo elettroutensile è possibile tagliare rami con un diametro massimo di 25 mm.

Avvertenza! Non usare l'elettroutensile mentre ci si trova su un albero, su una scala o su qualsiasi altra superficie poco stabile. Fare attenzione a dove cadrà il ramo.

◆ Eseguire il taglio verso il basso e lontano dal proprio corpo.
♦ Praticare il taglio vicino al ramo principale o al tronco.

Taglio verticale

L'elettroutensile permette il taglio ravvicinato negli angoli e in altre zone difficili da raggiungere.

◆ Infilare il codolo della lama della sega nel portalama con i denti della lama rivolti verso l'alto.
- Tenere l'elettroutensile con il piedino scorrimento lama (3) rivolto verso il basso in modo da essere il più possibile vicini alla superficie di lavoro.
◆ Eseguire il taglio in avanti e lontano dal proprio corpo.

Accessori

Le prestazioni dell'elettroutensile dipendono dall'accessorio usato.

Gli accessori BLACK+DECKER sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall'elettroutensile. Usando questi accessori si otterrà il meglio dall'elettroutensile.

Lame

è possibile montare sulla sega una lama lunga 30 cm massimo. Usare sempre la lama più corta adatta al progetto, ma lunga abbastanza da permetterle di tagliare il materiale. Le lame più lunghe sono maggiormente soggette a deformarsi o a danneggiarsi durante l'impiego. Durante l'impiego, alcune lame più lunghe possono vibrare o tremare, se la lama non viene tenuta a contatto del pezzo.

Manutenzione

Questo elettroutensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a manutenzione periodica.

Il caricabatteria non richiede nessuna manutenzione salvo una regolare pulitura.

Avvertenza! Prima di eseguire interventi di manutenzione sull'elettroutensile, estrarre la batteria. Scollegare l'alimentatore dalla spina prima di pulirlo.

• Pulire regolarmente le prese di ventilazione dell'elettroutensile e dell'alimentatore con un pennello o con un panno morbido e asciutto.
• Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
  ◆ Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall'interno.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.

Essi contengono materiali che possono essere recuperati o riciclati riducendo la richiesta di materie prime.

Riciclare i prodotti elettrici e le batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Dati tecnici

		BDCR18 (H1)
Tensione in ingresso V	DC	18
Regime a vuoto Min	-1	0-3000
Lunghezza corsa mm 22
Peso kg 1.5

Caricabatterie 905902**		N4940**	905998**/906349**
Tensione in ingresso V	AC	100-240 220-240
Tensione in uscita V	DC	8-20 8-20
Corrente mA 400 1000
Tempo di carica approssimativo	Ore	3-11	1.5-5

Batteria (dove in dotazione)		BL2018*	BL1518*	BL2518*	BL4018
Voltage V	DC	18	18	18	18
Capacity	Ah	2.0	1.5	2.5	4.0
Type		Li-Ion	Li-Ion	Li-Ion	Li-Ion

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (LpA) 79.5 dB(A), incertezza (K) 3 dB(A)

Pressione sonora (LWA) 90.5 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Taglio di assi ( a_h,B ) 17.9 m/s ^2 , incertezza (K) 1.5 m/s ^2

Taglio di travi di legno ( a_h,WB ) 19.7 m/s ^2 , incertezza (K) 1.5 m/s ^2

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

Sega a gattuccio BDCR18

Black & Decker dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi a:

EN60745-1:2009+A11:2010, EN60745-2-11:2010

Questi prodotti sono anche conformi alle Direttive 2006/42/CE, 2014/30/UE e 2011/65/UE.

Per ulteriori informazioni, contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale..

Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia la presente dichiarazione per conto di Black & Decker.

R. van Bla

Ray Laverick

Direttore tecnico

Black & Decker è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede del centro di riparazioni autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Black&Decker di zona all'indirizzo indicato in questo manuale.

Visitare il nostro sito www.blackanddecker.it per registrare il prodotto Black & Decker appena acquistato e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali.

Bedoeld gebruik
