| Tipo di prodotto | Sega a troncare combinata scorrevole |
| Marca | Black & Decker |
| Modello | BES701 |
| Alimentazione elettrica | 230 V, 50 Hz |
| Velocità a vuoto | 4800 giri/min |
| Diametro della lama | 216 mm |
| Alesaggio della lama | 30 mm |
| Spessore della lama | 2,6 mm |
| Larghezza di taglio max. | 2,8 mm |
| Capacità di taglio trasversale a 90° | 220 mm |
| Capacità di taglio a sbieco a 45° | 155 mm |
| Profondità di taglio max. a 90° | 70 mm |
| Profondità di taglio max. a 45° | 40 mm |
| Escursione a sbieco | +/- 47° |
| Escursione di bisello | 0° – 47° (sinistra) |
| Peso | 12,1 kg |
| Doppio isolamento | Sì |
| Materiali compatibili | Legno, plastica, metalli non ferrosi |
| Sistema di aspirazione | Sacco per polvere incluso (collegamento aspirapolvere possibile) |
| Illuminazione della linea di taglio | Sì, con interruttore indipendente |
| Sicurezza | Protezione lama, freno motore, grilletto con leva di sicurezza |
| Accessori forniti | Sacco per polvere, utensile per cambio lama, 2 guide di prolunga |
| Garanzia | 2 anni |
Domande frequenti - BES701 BLACK & DECKER
Domande degli utenti su BES701 BLACK & DECKER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega elettrica in formato PDF gratuitamente! Trova il tuo manuale BES701 - BLACK & DECKER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BES701 del marchio BLACK & DECKER.
MANUALE UTENTE BES701 BLACK & DECKER
Italiano (tradotto dalle istruzioni originali) 31
(Traduzione del testo originale)
ITALIANO
Uso previsto
La troncatrice radiale scorrevole BES701 BLACK+DECKER è stata progettata per tagliare solo legno, plastica e metalli non ferrosi. Questo utensile è stato progettato per utilizzatori non professionisti.
Istruzioni di sicurezza
Avvertenze di sicurezza generali per gli elettroutensili
Avvertenza! Leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e
specifiche fornite con l'elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avvertenze e le istruzioni per riferimenti futuri. Il termine "elettroutensile" utilizzato in tutte le avvertenze elencate di seguito fa riferimento sia agli utensili alimentati tramite una rete elettrica (con cavo) che agli utensili elettrici a batteria (senza cavo).
- Sicurezza dell'area di lavoro
a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che potrebbero incendiare polveri o fumi.

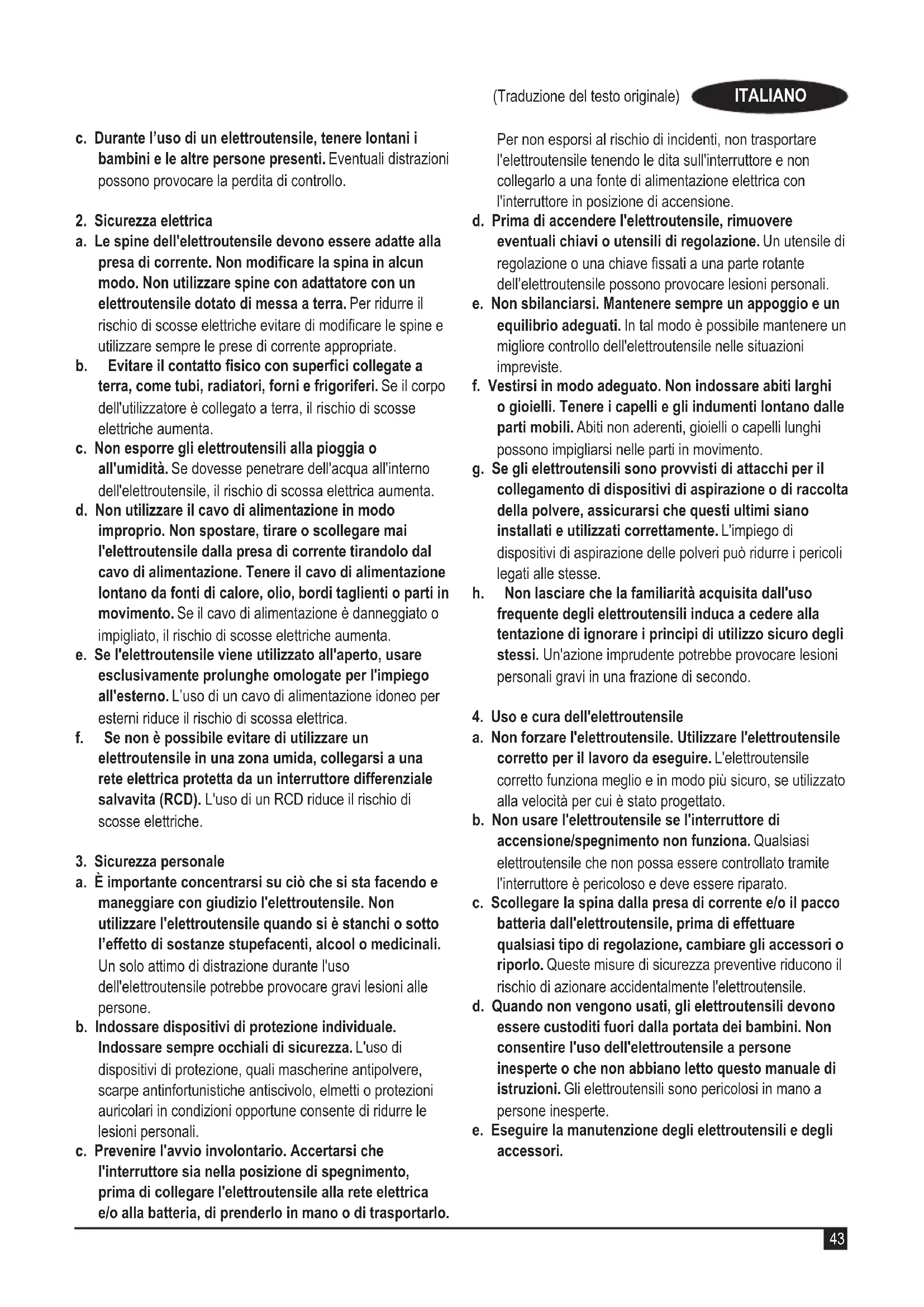

c. Durante l'uso di un elettroutensile, tenere lontani i bambini e le altre persone presenti. Eventuali distrazioni possono provocare la perdita di controllo.
2. Sicurezza elettrica
a. Le spine dell'elettroutensile devono essere adatte alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore con un elettroutensile dotato di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese di corrente appropriate.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche aumenta.
c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se dovesse penetrare dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta.
d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa di corrente tirandolo dal cavo di alimentazione. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scosse elettriche aumenta.
e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione idoneo per esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
3. Sicurezza personale
a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni alle persone.
b. Indossare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo,elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni personali.
c. Prevenire l'avvio involontario. Accertarsi che l'interruttore sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo.
Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.
d. Prima di accendere l'elettroutensile, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati a una parte rotante dell'elettroutensile possono provocare lesioni personali.
e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell'elettroutensile nelle situazioni impreviste.
f. Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli e gli indumenti lontano dalle parti mobili. Abiti non aderenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi ultimi siano installati e utilizzati correttamente. L'impiego di dispositivi di aspirazione delle polveri può ridurre i pericoli legati alle stesse.
h. Non lasciare che la familiarità acquisita dall'uso frequente degli elettroutensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni personali gravi in una frazione di secondo.
4. Uso e cura dell'elettroutensile
a. Non forzare l'elettroutensile. Utilizzare l'elettroutensile corretto per il lavoro da eseguire. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato.
b. Non usare l'elettroutensile se l'interruttore di accensione/spegnimento non funziona. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c. Scollegare la spina dalla presa di corrente e/o il pacco batteria dall'elettroutensile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile.
d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto questo manuale di istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte.
e. Eseguire la manutenzione degli elettroutensili e degli accessori.
Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a una corretta manutenzione.
f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a queste istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo.
h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose e unte non consentono di maneggiare e controllare in modo sicuro l'elettroutensile nel caso di imprevisti.
5. Assistenza
a. Fare riparare l'elettroutensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'elettroutensile.
Istruzioni di sicurezza per troncatrici
- Le troncatrici sono concepite per tagliare legno o prodotti simili al legno, non possono essere utilizzate con mole abrasive per tagliare materiali ferrosi come barre, bielle, montanti, ecc. La polvere abrasiva causa l'inceppamento di parti mobili come la protezione inferiore. Le scintille generate dal taglio abrasivo bruceranno la protezione inferiore, l'inserto di taglio e altre parti in plastica.
Utilizzare morsetti per sostenere il pezzo da lavorare ove possibile. Se si sostiene il pezzo con le mani, è necessario tenere sempre la mano ad almeno 100 mm di distanza da entrambi i lati della lama. Non usare questa sega per tagliare pezzi troppo piccoli per essere serrati saldamente o tenuti a mano. Se la mano è posizionata troppo vicino alla lama della sega, aumenta il rischio di lesioni dovute al contatto con la lama.
- Il pezzo deve essere fermo e bloccato o tenuto contro il guidapezzo e il banco. Non far avanzare il pezzo nella lama o tagliare "a mano libera" in alcun modo. Pezzi non fissati o in movimento potrebbero essere scagliati a velocità elevate, provocando lesioni.
♦ Spingere la sega attraverso il pezzo. Non tirare la lama della sega nel pezzo.
Per eseguire un taglio, sollevare la testa della sega ed estrarla sul pezzo senza tagliare, avviare il motore, premere la testa della sega e spingere la sega attraverso il pezzo.
Il taglio sulla corsa di trazione può far sì che la lama della sega monti sulla parte superiore del pezzo e scagli violentemente il gruppo lama verso l'operatore.
Non incrociare mai la mano sulla linea di taglio prevista davanti o dietro la lama della sega. Sostenere il pezzo da lavorare "a mani incrociate", ovvero tenere il pezzo a destra della lama della sega con la mano sinistra o viceversa è molto pericoloso.
Non avvicinare il guidapezzo alle mani a una distanza inferiore a 100 mm da entrambi i lati della lama della sega per rimuovere trucioli di legno o per qualsiasi altro motivo mentre la lama gira. La vicinanza della lama della sega rotante alla tua mano potrebbe non essere ovvia e potrebbe causare lesioni gravi.
- Ispezionare il pezzo prima di tagliare. Se il pezzo da lavorare è piegato o deformato, fissarlo con la parte piegata anteriore rivolta verso il guidapezzo. Assicurarsi sempre che non vi sia spazio tra il pezzo, il guidapezzo e il banco lungo la linea di taglio. I pezzi piegati o deformati possono ruotare o spostarsi e causare il grippaggio della lama della sega durante il taglio. Non ci dovrebbero essere chiodi o oggetti estranei nel pezzo.
Non utilizzare la sega finché il banco non è sgombro da tutti gli utensili, trucioli di legno, ecc., ad eccezione del pezzo in lavorazione. Piccoli detriti o pezzi di legno sfusi o altri oggetti che entrano in contatto con la lama girevole possono essere scagliati ad alta velocità.
Tagliare un solo pezzo alla volta. Più pezzi impilati non possono essere adeguatamente fissati o fermati e possono incepparsi alla lama o spostarsi durante il taglio.
- Assicurarsi che la troncatrice sia montata o posizionata su una superficie piana e solida prima dell'uso. Una superficie di lavoro piana e solida riduce il rischio che la troncatrice perda stabilità.
- Pianificare il lavoro. Ogni volta che si modifica l'impostazione di taglio a smusso od obliquo, assicurarsi che il guidapezzo regolabile sia impostato correttamente per supportare il pezzo e non interferisca con la lama o il sistema di protezione.
Senza accendere l'utensile e senza alcun pezzo sul banco, spostare la lama attraverso un taglio simulato completo per assicurarsi che non vi siano interferenze e non sussista il pericolo di tagliare il guidapezzo.
- Fornire supporto adeguato come prolunghe per banchi, cavalletti, ecc. per un pezzo più largo o più lungo del piano del banco. I pezzi più lunghi o più larghi rispetto al piano della troncatrice possono ribaltarsi se non supportati in modo sicuro.
Se il pezzo tagliato o le punte del pezzo si ribaltano possono sollevare la protezione inferiore o essere scagliati dalla lama rotante.
Non utilizzare un'altra persona come alternativa a una prolunga per banco o come supporto aggiuntivo. Il supporto instabile del pezzo può causare il grippaggio della lama o lo spostamento del pezzo durante l'operazione di taglio trascinando l'operatore e il suo aiutante nella lama rotante.
- Il pezzo tagliato non deve essere inceppato o premuto in alcun modo contro la lama della sega rotante.
Se confinato, cioè utilizzando arresti di lunghezza, il pezzo tagliato potrebbe rimanere incastrato contro la lama e scagliato violentemente.
Utilizzare sempre un morsetto o un dispositivo di fissaggio progettato per supportare correttamente materiale tondo come barre o tubi. Le barre tendono a rotolare mentre vengono tagliate, causando la "morsa" della lama e tirando il lavoro con la mano nella lama.
- Lasciare che la lama raggiunga la massima velocità prima di entrare a contatto con il pezzo. Ciò ridurrà il rischio che il pezzo venga scagliato.
Se il pezzo o la lama si inceppa, spegnere la troncatrice. Attendere che tutte le parti in movimento si fermino e scollegare la spina dalla fonte di alimentazione e/o rimuovere la batteria. Quindi intervenire per liberare il materiale inceppato. Il taglio continuo con un pezzo inceppato potrebbe causare la perdita di controllo o danni alla troncatrice.
Dopo aver terminato il taglio, rilasciare l'interruttore, tenere la testa della sega in basso e attendere che la lama si fermi prima di rimuovere il pezzo tagliato. Avvicinare la mano alla lama in movimento è pericoloso.
- Tenere saldamente l'impugnatura quando si effettua un taglio incompleto o quando si rilascia l'interruttore prima che la testa della sega sia completamente abbassata. L'azione frenante della troncatrice potrebbe provocare la discesa improvvisa della testa di taglio, con il rischio di lesioni.
- L'uso previsto è descritto in questo manuale d'istruzioni. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati in questo manuale, si potrebbero verificare lesioni a persone e/o danni alle cose.
◆ Non usare lame incrinate/piegate/danneggiate/deformate.
◆ Sostituire la piastra scanalata, se usurata.
Sostituzione della piastra scanalata
Per sostituire le piastre scanalate, allentare le viti che le mantengono ferme in posizione. Regolare le piastre scanalate in modo che si trovino il più vicino possibile senza interferire con il movimento della lama.
- Non usare lame di diametro maggiore o minore di quello consigliato.
Per scegliere la lama adatta consultare i dati tecnici. Utilizzare soltanto le lame specificate in questo manuale, conformi alla norma EN 847-1.
◆ Non usare lame in acciaio super rapido (HSS).
Avvertenza! Il contatto o l'inalazione della
polvere generata dalla segatura potrebbe nuocere alla salute dell'operatore e di eventuali presenti. Indossare una mascherina antipolvere specifica per polveri e fumi e accertarsi che anche le persone presenti nell'area di lavoro o che vi entrano siano adeguatamente protette.
Non lavorare con materiali contenenti amianto. L'amianto è considerato cancerogeno.
- Indossare guanti quando si maneggiano lame e materiali ruvidi (le lame dovrebbero essere trasportate in un porta lame se del tutto possibile).
- Indossare protezioni acustiche per ridurre il rischio di perdita dell'udito indotta.
- Valutare la possibilità di usare le lame silenziate appositamente progettate.
- Indossare protezioni per gli occhi per ridurre il rischio di lesioni.
- Usare il sacchetto raccoglipolvere fornito quando si sega il legno.
Sostenere l'elettroutensile con supporti dotati di superfici di presa isolanti quando si eseguono lavorazioni in cui l'accessorio tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell'accessorio di taglio.
Il contatto tra l'accessorio di taglio e un filo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettroutensile e potrebbe esporre l'operatore a scosse elettriche.
♦ Selezionare la lama corretta per il materiale da tagliare.
Non usare la sega senza aver montato la protezione. Non far funzionare la sega se la protezione non funziona e se non è stata sottoposta a regolare manutenzione.
- Prima di effettuare tagli a smusso, accertarsi che il braccio sia saldamente fissato.
♦ Prima di ogni taglio, assicurarsi che la macchina sia stabile.
- Mantenere le impugnature pulite e senza tracce di olio o grasso.
- Mantenere la zona circostante la sega pulita e libera di materiali sciolti, quali trucioli o altri materiali di scarto.
- Accertarsi che la sega e l'area di lavoro abbiano un'adeguata illuminazione sia generale, sia locale.
- Non permettere a personale non qualificato di far funzionare questa macchina.
◆ Verificare che la lama sia stata montata correttamente prima dell'impiego. Verificare che la lama ruoti nella direzione corretta. Mantenere la lama affilata.
Seguire le istruzioni relative alla lubrificazione e alla sostituzione degli accessori.
- Assicurarsi che la velocità contrassegnata sulla lama sia almeno pari alla velocità indicata sulla sega.
- Accertarsi che i distanziali e gli anelli del mandrino utilizzati siano adatti allo scopo indicato da BLACK+DECKER.
- Le riparazioni del sistema di guida della linea di taglio devono essere eseguite esclusivamente da tecnici autorizzati o dall'assistenza BLACK+DECKER.
♦ Prima di eseguire operazioni di manutenzione o durante la sostituzione della lama, scollegare la macchina.
Non eseguire mai interventi di pulitura, manutenzione e non asportare materiale di scarto o altre parti del pezzo dalla zona di taglio mentre la macchina è accesa e la testa della troncatrice non si trova nella posizione di riposo.
◆ Se possibile, montare sempre la macchina su un banco.
- Verificare che tutte le manopole e le maniglie di bloccaggio siano ben salde prima di iniziare qualsiasi operazione di taglio.
◆ Non usare mai la troncatrice senza l'inserto della tavola.
Non cercare mai di arrestare in maniera rapida la macchina in movimento, incastrando un utensile o qualsiasi altro oggetto contro la lama, poiché tale azione potrebbe causare involontariamente incidenti gravi.
- Prima di usare o di montare qualsiasi accessorio, consultare il manuale d'istruzioni. L'uso non corretto di un accessorio può causare danni.
♦ Sollevare la lama dall'inserto della tavola nel pezzo prima di rilasciare l'interruttore di accensione.
- Non incuneare oggetti contro il ventilatore per bloccare l'albero motore.
- La protezione della lama si solleva automaticamente quando il braccio viene abbassato e si abbassa sopra la lama quando il braccio viene sollevato. La protezione può essere sollevata manualmente durante l'installazione o rimozione delle lame o per l'ispezione della sega. Non sollevare mai manualmente la protezione se la macchina non è spenta.
- Controllare a intervalli regolari che le aperture di ventilazione del motore siano pulite e prive di schegge.
Non rendere mai illeggibili le avvertenze di pericolo sull'elettroutensile.
Non stare mai in piedi sull'elettroutensile. Si potrebbero causare o subire lesioni gravi se l'elettroutensile dovesse capovolgersi oppure in caso di contatto con la lama.
Non afferrare la lama dopo un periodo di funzionamento e prima che si sia raffreddata. La lama diventa molto calda quando è in funzione.
- Per evitare lesioni causate dal lancio di materiali, scollegare la troncatrice dalla presa di corrente per impedire l'avviamento accidentale e quindi eliminare tutti i materiali di piccole dimensioni.
- Prima dell'impiego e dopo ogni intervento di manutenzione, controllare la protezione della lama per accertarsi che funzioni in modo corretto. Questo controllo deve essere eseguito con la sega spenta e scollegata dalla presa di corrente. Il braccio deve essere sollevato e abbassato per verificare che la protezione copra la lama e che la lama non venga a contatto della protezione. Se la protezione non funziona in modo corretto, far riparare l'elettroutensile da un tecnico specializzato. Telefonare al centro assistenza BLACK+DECKER per ottenere l'indirizzo del tecnico autorizzato più vicino.
- Questa troncatrice radiale è stata progettata per segare solo legno, plastica e metalli non ferrosi. Non utilizzare la sega per tagliare materiali diversi da quelli indicati dal produttore.
Non afferrare la lama dopo un periodo di funzionamento e prima che si sia raffreddata. La lama diventa molto calda quando è in funzione.
Avvertenza! Il taglio di plastica, legno ricoperto
di resina e altri materiali può causare l'accumulo di materiale sciolto sulle punte dei denti e sul corpo della lama, aumentando il rischio che essa si surriscaldi e si inceppi durante il taglio.
Rischi residui
I seguenti rischi sono inerenti all'uso delle seghe.
Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi includono:
- lesioni personali causate dal contatto con parti rotanti/in movimento;
◆ menomazioni uditive; - rischio di incidenti causati dalle parti scoperte della lama in rotazione;
- rischio di lesioni causate o subite durante la sostituzione di parti, lame o accessori;
- rischio di schiacciamento delle dita durante l'apertura delle protezioni;
- pericoli per la salute causati dall'inalazione delle polveri generate dal taglio del legno, in modo particolare quello di quercia e di faggio, e del MDF;
♦ lesioni personali causate dall'impiego prolungato di un elettroutensile (quando si utilizza qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause).
Rumorosità
I valori di emissione di rumore dichiarati sono stati misurati attenendosi a un metodo di prova standard e possono essere usati come termine di paragone tra due utensili.
I valori di emissione di rumore dichiarati possono essere usati anche come valutazione preliminare dell'esposizione al rumore.
Avvertenza! I valori di emissione di rumore durante l'impiego effettivo dell'elettroutensile possono variare da quelli dichiarati, in base alle modalità d'uso e, in modo particolare, al tipo di pezzo in lavorazione.
Avvertenza! Indossare sempre protezioni acustiche.
In determinate condizioni di utilizzo prolungato, il rumore proveniente da questo prodotto potrebbe contribuire alla perdita dell'udito. Tenere in considerazione i seguenti fattori che influiscono sull'esposizione al rumore:
◆ utilizzare lame progettate per ridurre le emissioni acustiche;
◆ utilizzare solo lame ben affiliate e
◆ utilizzare lame specificamente progettate per ridurre il rumore.
Etichette sull'elettroutensile
Sull'elettroutensile compaiono i seguenti pittogrammi, insieme al codice data:
Avvertenza! Per ridurre il rischio di lesioni personali, leggere attentamente il manuale d'istruzioni.
Indossare occhiali di sicurezza
Utilizzare protezioni acustiche
Indossare una mascherina antipolvere
Tenere le mani lontane dalla lama
Attenzione alle mani - Tenere dita e braccia lontane dalle lame
Indossare guanti quando si maneggiano le lame
Non fissare la spia di funzionamento
Non esporre alla pioggia.
Scollegare la spina dalla presa di corrente se il cavo di alimentazione ha subito danni o è aggrovigliato.
Sicurezza elettrica
Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra. Assicurarsi che la tensione della rete di alimentazione corrisponda al valore indicato sulla targhetta dei valori nominali.
Per prevenire pericoli, i cavi di alimentazione danneggiati devono essere sostituiti dal produttore o da un centro di assistenza BLACK+DECKER autorizzato.
Caduta di tensione
Le correnti di inserzione causano brevi cadute di tensione. Se le condizioni in cui l'alimentazione elettrica è erogata sono sfavorevoli, ciò potrebbe influire su altre attrezzature. Se l'impedenza massima dell'alimentazione di rete è inferiore a 0,214 Ω, è improbabile che si verifichino dei disturbi.
Utilizzo di un cavo di prolunga
Usare sempre un cavo di prolunga di tipo omologato, idoneo all'assorbimento di corrente di questo elettroutensile (vedere i dati tecnici). Prima dell'uso, ispezionare il cavo di prolunga per accertarsi che non presenti segni di danneggiamento, usura o invecchiamento. Sostituire il cavo di prolunga se è danneggiato o difettoso. Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza. L'utilizzo di un cavo di prolunga non idoneo alla potenza nominale dell'elettroutensile, oppure danneggiato o difettoso, può essere causa di incendio e scossa elettrica.
Caratteristiche
Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.
- Barre di scorrimento
- Manopola di bloccaggio taglio a smusso
- Vite di bloccaggio del morsetto
- Morsetto pezzo
- Binario prolunga del banco
- Fori per i bulloni
- Indicatore angolo di inclinazione per tagli obliqui
- Piastra scanalata
- Pomello di bloccaggio per tagli obliqui
- Piastra di base
- Piano rotante
- Guida posteriore
- Lama
- Protezione lama
- Piastra di montaggio protezione di sicurezza
- Alloggiamento motore
- Perno di bloccaggio della testa di taglio
- Impugnatura principale
- Grilletto di azionamento
-
Leva di rilascio di sicurezza
-
Pulsante di accensione/spegnimento della spia della linea di taglio
- Vite di bloccaggio sul binario della prolunga
- Sacchetto raccoglipolvere
- Piedino di supporto regolabile
- Indicatore dell'angolo di taglio a smusso
- Scala graduata per taglio obliquo
- Scala graduata per taglio a smusso
- Vite di bloccaggio barra di scorrimento
- Profondità della vite di taglio
- Utensile per sostituzione lama
- Blocco del mandino
- Rilascio del blocco taglio inclinato
Assemblaggio
La troncatrice è parzialmente assemblata nella scatola.
◆ Aprire la confezione ed estrarre la sega.
♦ Collocare la troncatrice su una superficie piana e uniforme, come un banco da lavoro o un tavolo robusto.
Esaminare lo Schema di montaggio a pagina 2 di questo manuale per acquisire dimestichezza con la troncatrice e le sue varie parti. La sezione sulle regolazioni farà riferimento a questi termini ed è necessario sapere quali sono e dove si trovano le parti.
- Quando l'utensile viene spedito, l'impugnatura viene bloccata nella posizione abbassata dal perno di bloccaggio della testa di taglio (17). Tirare il perno di bloccaggio della testa di taglio (17), come illustrato nella Figura A.
- Il pomello di bloccaggio per taglio obliquio (9) non è assemblato per la spedizione. Rimuovere il pomello di bloccaggio per tagli obliqui (9) dalla confezione e avvitarlo sulla troncatrice nella posizione mostrata nella Figura B.
Binario della prolunga banco (Fig. C e D)
La troncatrice è dotata di 2 binari per la prolunga del banco (5) per sostenere pezzi sporgenti lunghi.
- Tirare il binario per la prolunga del banco (5) alla lunghezza desiderata per il pezzo, come mostrato nella Figura C.
◆ Fissare in posizione stringendo la vite di bloccaggio del binario della prolunga (22), come mostrato nella Figura D.
◆ Ripetere il processo dal lato opposto.
Montaggio su banco (Fig. E)
La troncatrice può essere imbullonata con quattro bulloni (6a) (non forniti) su una superficie piana e stabile, utilizzando i fori per i bulloni (6) presenti nella base dell'utensile. Questo aiuterà a prevenirne il ribaltamento e possibili lesioni.
Aspirazione delle polveri (Fig. F)
L'uso del sacchetto raccoglipolvere (23) rende le operazioni di taglio pulite e facilita l'aspirazione della polvere.
◆ Per fissare il sacchetto raccoglipolvere (23), inserirlo sull'ugello della polvere (23a).
- Quando il sacchetto raccoglipolvere (23) è quasi mezzo pieno, rimuoverlo dall'utensile.
- Svuotare il sacchetto raccoglipolvere del suo contenuto, picchiettandolo leggermente in modo da rimuovere le particelle che aderiscono all'interno e che potrebbero ostacolare l'ulteriore aspirazione.
Nota: collegando un aspirapolvere per officina alla troncatrice, è possibile eseguire operazioni più efficienti e più pulite.
Come installare il morsetto per il pezzo da tagliare (Fig. G)
- Inserire il morsetto (4) nel foro (4c) dietro la guida. Il morsetto deve essere rivolto verso il retro della troncatrice. La scanalatura sull'asta del morsetto deve essere completamente inserita nella base. Assicurarsi che questa scanalatura sia completamente inserita nella base della troncatrice. Se la scanalatura è visibile, il morsetto non sarà fermo. Fissare l'asta del morsetto con la vite di bloccaggio morsetto (3).
- Ruotare il morsetto di 180° verso la parte anteriore della troncatrice.
- Allentare la manopola (4b) per regolare il morsetto in su o in giù, quindi utilizzare la manopola di regolazione fine (4a) per bloccare saldamente il pezzo da lavorare.
Nota: posizionare il morsetto sul lato opposto della base durante il taglio a smusso. PRIMA DEI TAGLI DI FINITURA, EFFETTUARE SEMPRE ALCUNE CORSE IN ASSENZA DI ALIMENTAZIONE DI POTENZA IN MODO DA CONTROLLARE IL PERCORSO DELLA LAMA. ASSICURARSI CHE IL MORSETTO NON INTERFERISCA CON L'AZIONE DELLA TRONCATRICE O DELLE PROTEZIONI.
Sostituzione o montaggio di una nuova lama (Fig. H, I, J)
Avvertenza! Per ridurre il rischio di lesioni personali gravi, spegnere l'apparato e scollegarlo dall'alimentazione prima di tentare di spostarlo, di sostituire gli accessori o di effettuare qualsiasi regolazione.
Avvertenza! Non premere mai il pulsante di blocco dell'alberino (31) mentre la lama è sotto tensione o in movimento.
Avvertenza! Non tagliare il metallo ferroso (contenente ferro o acciaio) o i prodotti in muratura o vetrocemento con questa troncatrice.
Rimozione della lama
◆ Scollegare la troncatrice dalla presa di corrente.
- Sollevare il braccio alla posizione superiore e sollevare la protezione (14) all'altezza max.
- Allentare, ma non rimuovere la vite della staffa della protezione (13c) finché la staffa non può essere sollevata abbastanza lontano da poter accedere alla vite della lama (13a). La protezione inferiore rimarrà sollevata per via della posizione della vite della staffa della protezione, come mostrato nella Figura H.
Premere il pulsante di blocco dell'alberino (31), facendo ruotare con cautela la lama della troncatrice a mano fino a innestare il blocco come illustrato nella Figura J. - Tenendo premuto il pulsante, usare l'altra mano e l'utensile di sostituzione della lama in dotazione (30) per allentare la vite della lama (13a) (girare in senso orario, filettature a sinistra).
- Rimuovere la vite della lama (13a), la rondella del morsetto esterno (13d), la lama (13) e l'adattatore della lama (13e), se utilizzati. È possibile lasciare la rondella del morsetto interno (13f) sull'alberino.
Installazione di una lama
◆ Scollegare la troncatrice dalla presa di corrente.
- Con il braccio sollevato, la protezione mantenuta aperta e la staffa della protezione sollevata, posizionare la lama sull'alberino, sull'adattatore della lama e contro il morsetto della lama interno con i denti sul fondo della lama rivolti verso il retro della troncatrice.
◆ Assemblare la rondella del morsetto esterno sull'alberino.
- Installare la vite della lama e, innestando il blocco dell'alberino, serrare saldamente la vite con la chiave in dotazione (girare in senso anti-orario, filettature a sinistra).
Regolazione dell'angolo di taglio obliquo (Fig. K)
◆ Allentare l'impugnatura (9) ruotandola in senso anti-orario.
- Utilizzare il rilascio del blocco taglio obliquo (32) per spostare il piano rotante (11) nella posizione in cui l'indicatore (7) punta verso l'angolo desiderato sulla scala di taglio obliquo (26), stringere l'impugnatura in senso orario.
Il piedino di supporto regolabile (24) serve a mantenere l'utensile in equilibrio. Dopo ogni regolazione dell'angolo di quartabuono, è necessario ruotare la manopola sul piedino in senso orario o antiorario finché il fondo non tocca il pavimento. Sono disponibili due posizioni a seconda della profondità del banco di lavoro.
Profondità di taglio
Se si desidera tagliare una scanalatura, è possibile impostare la profondità di taglio usando la vite di regolazione della profondità di taglio (29) o la lama.
- Ruotare la vite di regolazione della profondità di taglio (29) e fissarla con il controdado.
La battuta profondità consente di limitare la profondità di taglio della lama.
La battuta è utile per applicazioni, come l'esecuzione di scanalature e tagli verticali in altezza. Ruotare la battuta profondità in avanti e regolare la vite di regolazione della profondità per impostare la profondità del taglio desiderata. Per fermare la regolazione, serrare il dado di bloccaggio.
Regolazione dell'angolo di taglio a smusso (Fig. L)
Quando si inclina il carrello verso sinistra, allentare la leva (2) sul retro dell'utensile in senso antiorario. Sbloccare il braccio spingendo con forza la maniglia in una sola direzione.
- Inclinare la lama della sega fino a quando l'indicatore (25) punta verso l'angolo desiderato sulla scala graduata per il taglio a smusso (27).
◆ Stringere saldamente la leva (2) in senso orario per fissare il braccio.
Avvertenza! Inclinando la lama della sega, assicurarsi di sollevare completamente la maniglia. Dopo aver modificato l'angolo per il taglio a smusso, bloccare sempre il braccio stringendo la leva in senso orario.
Avvertenza! Durante l'inclinazione della lama, tenere presente il peso della testa di taglio e assicurarsi di evitare che si schianti.
Accensione (Fig. M)
Attenzione! Prima di collegare la troncatrice alla presa di corrente, verificare sempre che il grilletto dell'interruttore (19) si azioni correttamente e torni nella posizione di spegnimento OFF quando viene rilasciato.
◆ Per avviare la troncatrice, spostare la leva di sblocco di sicurezza (20) verso destra con il dito indice.
◆ Premere l'interruttore di azionamento (19).
◆ Per fermare la troncatrice rilasciare l'interruttore di azionamento (19).
Avvertenza! Non utilizzare mai la troncatrice se l'interruttore di azionamento non è completamente funzionante. Qualsiasi elettroutensile il cui interruttore di azionamento non funzioni correttamente è MOLTO PERICOLOSO e deve essere riparato prima dell'uso.
Nota: la troncatrice deve essere collegata a una presa di corrente.
Il sistema Cut line è dotato di un interruttore di accensione/spegnimento (21).
Il sistema Cut line è indipendente dall'interruttore di azionamento della troncatrice.
Non è necessario che la spia sia accesa per utilizzare la troncatrice.
Per tagliare attraverso una linea esistente tracciata a matita su un pezzo di legno:
ITALIANO
(Traduzione del testo originale)
- Accendere il sistema Cut line, quindi tirare l'impugnatura di azionamento verso il basso (18) per avvicinare la lama della troncatrice al legno. Comparirà l'ombra della lama sul legno.
- Allineare la linea tratteggiata a matita al bordo dell'ombra della lama. È possibile dover regolare gli angoli del taglio obliquo o del taglio a smusso per seguire esattamente la linea tratteggiata a matita.
Tagli trasversali (Fig. N)
Un taglio trasversale viene eseguito tagliando il legno attraverso le venature in qualsiasi angolazione. Un taglio trasversale dritto viene eseguito con il braccio per il taglio obliquo nella posizione corrispondente a zero gradi. Innestare e bloccare il braccio per il taglio obliquo sullo zero, e tenere saldamente il legno da tagliare sul banco e contro il guidapezzo.
Con la manopola di bloccaggio del binario serrata, accendere la troncatrice premendo l'interruttore di azionamento (19). Quando la troncatrice prende velocità (circa 1 secondo) abbassare il braccio ed eseguire lentamente il taglio attraverso il pezzo di legno. Lasciare che la lama si fermi completamente prima di sollevare il braccio.
Quando si tagliano pezzi più grandi di 51 mm x 102 mm, utilizzare un movimento verso l'esterno, verso il basso e indietro con la manopola di bloccaggio sul binario allentata. Tirare la troncatrice verso di sé, abbassare la testa della troncatrice verso il pezzo da lavorare e spingere lentamente la troncatrice all'indietro per completare il taglio. Non lasciare che la lama della troncatrice venga a contatto con la parte superiore del pezzo da lavorare durante l'estrazione. La troncatrice potrebbe avanzare verso la persona, provocando possibili lesioni personali o danni al pezzo da lavorare.
Avvertenza! Utilizzare sempre un morsetto per il pezzo in modo da mantenere il controllo e ridurre il rischio che il pezzo in lavorazione si danneggi o si verifichino lesioni a persone.
Nota: La manopola di bloccaggio sul binario deve essere allentata per consentire alla troncatrice di scorrere lungo i binari.
I tagli trasversali sono realizzati con il braccio per il taglio obliquo posizionato a un angolo diverso da zero gradi. Questo angolo è spesso a 45º per l'effettuazione degli angoli, ma può essere impostato in qualsiasi posizione da zero a 47º a sinistra o a 47º a destra. Praticare il taglio come descritto qui sopra.
Per tagliare attraverso una linea esistente tracciata a matita su un pezzo di legno, avvicinarsi il più possibile all'angolo. Tagliare il legno un po' più lungo e misurare dalla linea tratteggiata a matita al bordo di taglio per determinare in quale direzione regolare l'angolo di inclinazione e tagliare nuovamente. Ciò richiederà un po' di pratica, ma è una tecnica usata comunemente.
Posizionamento del corpo e delle mani (Fig. O - O3)
Il posizionamento corretto del corpo e delle mani durante l'utilizzo della troncatrice faciliterà il taglio, rendendolo più accurato e sicuro.
Non appoggiare mai le mani vicino alla zona di taglio.
Posizionare le mani a una distanza non inferiore a 152 mm dalla lama. Fissare bene il pezzo da lavorare al piano e alla guida durante il taglio. Tenere le mani in posizione finché non si rilascia l'interruttore e la lama non si è completamente arrestata. PRIMA DEI TAGLI DI FINITURA, EFFETTUARE SEMPRE ALCUNE CORSE IN ASSENZA DI ALIMENTAZIONE ELETTRICA, IN MODO DA POTER CONTROLLARE IL PERCORSO DELLA LAMA. NON INCROCIARE LE MANI, COME ILLUSTRATO IN FIGURA O3 e O4.
Tenere entrambi i piedi saldamente per terra e mantenere l'equilibrio. Man mano che si sposta il braccio della troncatrice verso sinistra e verso destra, seguirlo e tenersi leggermente a lato della lama. Quando si segue una linea tracciata a matita guardare attraverso le feritoie della protezione.
Taglio a smusso perpendicolare alla regolazione del banco (Fig. O4)
Per allineare la lama perpendicolare al banco, bloccare il braccio in posizione abbassata con il perno di bloccaggio.
Posizionare una squadretta contro la lama, assicurandosi che la prima non si trovi sopra un dente.
Allentare la manopola di blocco taglio a smusso e assicurarsi che il braccio si trovi saldamente contro la battuta per taglio a smusso 0°. Ruotare la vite di regolazione taglio a smusso 0° con la chiave da 10 mm (non in dotazione) secondo necessità, in modo che la lama si trovi ad un'inclinazione di 0° rispetto al banco, misurato con la squadra.
Taglio di cornici per quadri, giunti a squadro e altri progetti a quattro lati (Fig.P, P1, P2)
Per capire meglio come creare gli elementi elencati qui, suggeriamo di provare alcuni progetti semplici usando legno di scarto fino a quando non sviluppi una certa "sensibilità" nei confronti della troncatrice.
Questa troncatrice è ideale per eseguire tagli obliqui con angoli di inclinazione come quello mostrato nella Figura P. Il disegno A nella Figura P1 mostra un giunto realizzato usando la regolazione del taglio a smusso per smussare i bordi dei due pannelli a 45º ciascuno in modo da formare un angolo di 90º. Per questo giunto il braccio per il taglio obliquo è stato bloccato in posizione zero e il dispositivo di regolazione del taglio a smusso è stato bloccato a 45º. Il legno è posizionato con il lato ampio e piatto contro la tavola e con il margine stretto contro il guidapezzo. Il taglio si potrebbe anche eseguire mediante taglio obliquo a destra o a sinistra con la superficie ampia contro il guidapezzo.
Modanature di finitura e altre intelaiature (Fig. P1)
Il disegno B alla Figura P1 illustra un giunto realizzato impostando il braccio per il taglio obliquo a 45° per inclinare i due pannelli in modo da formare un angolo di 90°. Per realizzare questo tipo di giunto, impostare la regolazione del taglio a smusso a zero e il braccio per il taglio obliquo a 45°. Ancora una volta, posizionare il legno con il lato ampio e piatto contro la tavola e con il margine stretto contro il guidapezzo. Le Figure P1 e P2 sono solo per oggetti a quattro lati. Al variare del numero dei lati, variano anche l'angolo di taglio obliquo e l'angolo di taglio a smusso.
Nella tabella riportata di seguito sono indicati gli angoli corretti per una serie di forme.
| Numero di lati | Angolo di taglio obliquo o a smusso |
| 4 45° | |
| 5 36° | |
| 6 30° | |
| 7 25,7° | |
| 8 22,5° | |
| 9 20° | |
| 10 18° |
La tabella presuppone che tutti i lati abbiano la stessa lunghezza. In caso di forme non indicate in tabella, utilizzare la seguente formula:
180° diviso il numero di lati corrisponde all'angolo di taglio obliquo (se il materiale è tagliato in verticale) o di taglio a smusso (se il materiale è tagliato di piatto).
Esecuzione di tagli combinati (Fig. P2)
Un taglio combinato è una combinazione tra taglio obliquo e taglio a smusso. Si tratta del tipo di taglio utilizzato per la fabbricazione di cornici o strutture con lati inclinati come quella illustrata nella Figura P2.
Nota: Se l'angolo varia da taglio a taglio, controllare che la manopola di bloccaggio per taglio a smusso e la manopola di bloccaggio per taglio a smusso siano saldamente serrate. Serrare nuovamente le manopole ognivalvolta si modifica l'angolo di taglio a smusso od obliquo.
Esecuzione di tagli su battiscopa (Fig. Q)
Tagli diritti a 90°:
Posizionare il legno contro il guidapezzo e tenerlo in posizione, come mostrato nella Figura Q. Accendere la troncatrice, consentire alla lama di raggiungere la massima velocità e abbassare il braccio fluidamente attraverso il taglio. Posizionare il materiale come mostrato nella Figura O.
Tutti i tagli devono essere eseguiti con la parte posteriore della sagoma contro il guidapezzo e con il fondo della sagoma contro il banco.
| Angolo interno Angolo esterno | ||
| Lato sinistro Taglio obliquo a sinistra 45°Tenere il lato sinistro del taglio | Taglio obliquo a destra 45°Tenere il lato sinistro del taglio | |
| Lato destro Taglio obliquo a destra 45°Tenere il lato destro del taglio | Taglio obliquo a sinistra 45°Tenere il lato destro del taglio | |
I materiali fino a 70 mm possono essere tagliati seguendo la procedura descritta di sopra.
BES701 - 70 mm per 216 mm
Taglio di bordature decorative da soffitto
Per ottenere un'elevata precisione, il taglio di bordature decorative da soffitto viene eseguito con un taglio combinato. Le due superfici piane di un dato pezzo di bordatura sono inclinate con angoli tali che, se sommati, sono esattamente pari a 90°. La maggior parte delle bordature decorative da soffitto, ma non tutte, presentano un angolo posteriore superiore (la parte che si appoggia al soffitto) di 52° e un angolo posteriore inferiore (la parte che si appoggia al muro) di 38°.
Questa troncatrice dispone di speciali battute oblique preimpostate a 31,6° a sinistra e a destra, per il taglio delle bordature decorative da soffitto all'angolazione corretta. È inoltre presente una marcatura sulla scala graduata di regolazione inclinazione per il taglio a smusso a 33,9°. Nella tabella Impostazione taglio a smusso/ Tipo di taglio sono riportate le impostazioni corrette per il taglio di bordature decorative da soffitto. (I numeri per le impostazioni di taglio obliquo e a smusso sono molto precisi e non sono facili da impostare esattamente sulla sega.) Dal momento che la maggior parte delle stanze non ha angoli esattamente di 90°, sarà comunque necessario regolare le impostazioni in ogni caso.
Istruzioni per il taglio di bordature decorative da soffitto di piatto e l'uso delle funzioni per il taglio combinato
- Appoggiare la decorazione con la superficie posteriore ampia rivolta verso il basso di piatto sul piano della sega (Fig. Q).
- Le impostazioni di seguito sono valide per tutti i modelli di bordature decorative da soffitto standard con angoli di 52° e 38°.
| Impostazione di taglio a smusso | Tipo di taglio |
| 33,9° | LATO SINISTRO, ANGOLO INTERNO:1. Parte superiore della sagoma contro il guidapezzo2. Banco del taglio obliquo impostato a destra 31,6°3. Tenere la terminazione sinistra del taglio |
| 33,9° | LATO DESTRO, ANGOLO INTERNO:1. Parte inferiore della sagoma contro il guidapezzo2. Banco del taglio obliquo impostato a sinistra 31,6°3. Tenere la terminazione sinistra del taglio |
| 33,9° | LATO SINISTRO, ANGOLO ESTERNO:1. Parte inferiore della sagoma contro il guidapezzo2. Banco del taglio obliquo impostato a sinistra 31,6°3. Tenere la terminazione destra del taglio |
| 33,9° | LATO DESTRO, ANGOLO ESTERNO:1. Parte superiore della sagoma contro il guidapezzo2. Banco del taglio obliquo impostato a destra 31,6°3. Tenere la terminazione destra del taglio |
Nota: Quando si impostano gli angoli di taglio a smusso e di taglio obliquo per tutti i tagli combinati, si ricordi che gli angoli per le bordature decorative da soffitto sono molto precisi e difficili da impostare esattamente. Poiché possono facilmente spostarsi di poco e pochissime stanze hanno angoli esattamente quadrati, tutte le impostazioni dovrebbero essere testate su sagome di scarto.
Metodo alternativo per il taglio di bordature decorative da soffitto
Posizionare la sagoma ad angolo tra il guidapezzo (12) e il banco della sega (11), con il lato superiore della sagoma sul banco e il lato inferiore della sagoma sul guidapezzo come mostrato nella Figura Q1.
Il vantaggio di tagliare la bordature decorative da soffitto con questo metodo è che non è richiesto alcun taglio inclinato. È possibile effettuare regolazioni fini dell'angolo di taglio obliquo senza influire sull'angolo di taglio a smusso.
In tal modo, quando si affrontano angoli diversi da 90°, è possibile regolare la troncatrice in modo rapido e semplice.
Istruzioni per il taglio di bordature decorative da soffitto inclinato tra il guidapezzo e la base della troncatrice per tutti i tagli
Questa troncatrice è in grado di tagliare bordature decorative da soffitto fino a 14 mm x 92 mm.
Angolare la sagoma in modo che la parte inferiore della sagoma (la parte che va contro la parete una volta installata) si trovi contro il guidapezzo (12) e la parte superiore della sagoma sia appoggiata sul banco della troncatrice (11), come mostrato in Figura Q1.
- Le "parti piatte" angolate sul retro della sagoma devono rimanere perpendicolari sul guidapezzo e il banco della troncatrice.
| Angolo interno Angolo esterno | ||
| Lato sinistro | Taglio obliquo a destra a 45°Tenere il lato destro del taglio | Taglio obliquo a sinistra a 45°Tenere il lato destro del taglio |
| Lato destro | Taglio obliquo a sinistra a 45°Tenere il lato sinistro del taglio | Taglio obliquo a destra a 45°Tenere il lato sinistro del taglio |
Tagli speciali
Non effettuare mai alcun taglio a meno che il materiale non sia fissato al banco e contro il guidapezzo.
Materiale inarcato (Fig. S, S1)
Quando si taglia materiale inarcato posizionarlo sempre come illustrato nella Figura S1 e mai come raffigurato nella Figura S. Posizionando il materiale in modo errato la rama rimarrebbe schiacciata quando si è prossimi al completamento del taglio.
Taglio di materiale rotondo
Il materiale rotondo viene fissato o tenuto saldamente contro il guidapezzo per evitare che rotoli. Tale accorgimento è estremamente importante durante l'esecuzione di tagli ad angolo.
Taglio di materiale di grandi dimensioni
A volte un pezzo di legno può essere troppo grande per essere posto sotto la protezione inferiore della lama. Per rimuovere la protezione dal legno, con la troncatrice spenta e la mano destra sull'impugnatura di azionamento, posizionare il pollice destro fuori dalla parte superiore della protezione e ruotare la protezione quanto basta per rimuovere il legno, come mostrato nella Figura R.
Rilasciare la protezione prima di avviare il motore. Il meccanismo della protezione funzionerà correttamente durante il taglio. Fare quanto sopra solo ove necessario. NON LEGARE, FERMARE CON NASTRO ADESIVO O SALDARE IN ALTRO MODO LA PROTEZIONE IN POSIZIONE APERTA DURANTE L'USO DELLA TRONCATRICE.
Avvertenza! Accertarsi sempre che l'utensile sia spento e scollegato dall'alimentazione prima di regolare o controllare la funzione degli utensili.
Dopo l'uso
Dopo l'uso, rimuovere i trucioli e la polvere che aderiscono all'utensile con un panno o un oggetto simile.
- Mantenere pulita la protezione della lama secondo le istruzioni nella sezione di cui sopra.
- Lubrificare le parti scorrevoli con olio per macchine per prevenire la formazione di ruggine.
- Quando si ritira l'utensile, tirare il carrello completamente verso di sé.
Trasporto dell'utensile
- Accertarsi che l'utensile sia scollegato dalla presa di corrente.
◆ Fissare la lama all'angolo di taglio a smusso 0° e ruotare completamente la base all'angolo di taglio obliquo.
◆ Fissare le barre di scorrimento dopo aver tirato il carrello completamente verso di sé. - Abbassare completamente l'impugnatura e bloccarla in posizione spingendo il perno di bloccaggio della testa di taglio (17).
♦ Trasportare la troncatrice tenendola sotto la base. - Rimuovendo il morsetto, il sacchetto raccoglipolvere ecc., è possibile trasportare l'utensile più facilmente.
- Trasportare la troncatrice afferrandola sotto la base con entrambe le mani.
Attenzione! Fissare sempre tutte le parti mobili prima di trasportare l'utensile.
Il perno di bloccaggio della testa della sega (17) serve solo per il trasporto e l'immagazzinaggio e non per le operazioni di taglio.
Guida alla risoluzione dei problemi
| Problema Possibile causa Soluzione | ||
| Il motore non parte | La troncatrice non è collegata. | Verificare che tutti i cavi siano collegati. |
| Angolo di taglio impreciso | Banco del taglio obliquo sbloccato. | Utilizzare la leva di blocco del banco del taglio obliquo (vedere la sezione Regolazione dell'angolo di taglio obliquo. |
| Troppa segatura sotto il banco. | Aspirare o soffiare via la polvere. Indossare protezioni oculari. | |
| Il braccio di taglio non può sollevarsi completamente, oppure la protezione della lama non può chiudersi completamente | Guasto delle parti. Contattare il centro di assistenza. | |
| Molla a perno non riposizionata correttamente dopo l'assistenza. | Contattare il centro di assistenza. | |
| Accumulo di segatura. | Pulire e lubrificare le parti mobili. | |
| Perno di bloccaggio della testa della sega non inserito correttamente. | Controllare, regolare e inserire correttamente il perno di bloccaggio della testa della sega. | |
| Grippaggio, inceppamento o vibrazione della lama | Lama della sega danneggiata. | Sostituire la lama. |
| Lama smussata. Rimontare o affilare la lama. | ||
| Lama scorretta. Sostituire la lama. | ||
| Lama deformata. Sostituire la lama. | ||
| Vibrazione o scuotimento della lama | Lama della sega danneggiata. | Sostituire la lama. |
| Lama della sega allentata. | Serrare il bullone dell'albero. | |
| Sega non correttamente fissata verso il basso. | Fissare la sega al banco, supporto o tavolo. | |
| Il pezzo da lavorare non è supportato correttamente. | Sostenere o bloccare correttamente il pezzo da lavorare. | |
Tutela ambientale
Effettuare la raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.
Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.
Dati tecnici
| BES701 Tipo 1 | ||
| Tensione V 230 | ||
| Velocità /min 4800 | ||
| Diametro esterno lama mm 216 | ||
| Diametro del foro mm | 30 | |
| Peso | kg 12,1 | |
| Spessore lama | mm 2,6 | |
| Taglio max. lama | mm 2,8 | |
| Taglio obliquo (posizioni max) | ° | +/- 47 |
| Taglio a smusso (posizioni max.) | ° | 47 |
| Capacità max taglio trasversale a 90° | mm 220 | |
| Capacità max a quartabuono 45° | mm 155 | |
| Profondità max di taglio a 90° | mm | 70 |
| Profondità max di taglio a 45° | mm | 40 |
| BES701 - Livello di pressione sonora misurato in conformità alla norma EN 62841: |
| L_pA (pressione sonora) 98 dB(A), incertezza (K) 3 dB(A) |
| L_WA (potenza sonora) 108.0 dB(A),incertezza (K) 3 dB(A) |
Dichiarazione di conformità CE DIRETTIVA MACCHINE
Troncatrice radiale scorrevole BES701
Black & Decker dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi alle seguenti normative: 2006/42/
CE, EN62841-1:2015, EN 62841-3-9:2020+A11:2020
Questi prodotti sono conformi alla Direttive 2014/30/UE e 2011/65/UE.
Per ulteriori informazioni, contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.
Il firmatario è responsabile della redazione del presente documento tecnico e rilascia la presente dichiarazione per conto di Black & Decker.
Black & Decker, certa della qualità dei propri prodotti, offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea Con la dell'EFTA (Associazione europea di libero scambio) e del Regno Unito.
Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black&Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com oppure è possibile contattare l'ufficio Black & Decker di zona all'indirizzo indicato in questo manuale.
Visitare il nostro sito www.blackanddecker.co.uk per registrare il nuovo prodotto BLACK&DECKER e ricevere aggiornamenti su nuovi prodotti e offerte speciali.
