| Type de produit | Scie à onglet combinée coulissante |
| Marque | Black & Decker |
| Modèle | BES701 |
| Alimentation électrique | 230 V, 50 Hz |
| Vitesse à vide | 4800 tr/min |
| Diamètre de la lame | 216 mm |
| Alésage de la lame | 30 mm |
| Épaisseur de la lame | 2,6 mm |
| Trait de scie max. | 2,8 mm |
| Capacité de coupe transversale à 90° | 220 mm |
| Capacité de coupe d'onglet à 45° | 155 mm |
| Profondeur de coupe max. à 90° | 70 mm |
| Profondeur de coupe max. à 45° | 40 mm |
| Plage d'onglet | +/- 47° |
| Plage de biseau | 0° – 47° (gauche) |
| Poids | 12,1 kg |
| Double isolation | Oui |
| Matériaux compatibles | Bois, plastique, métaux non ferreux |
| Système d'extraction | Sac à poussière inclus (raccord aspirateur possible) |
| Éclairage de la ligne de coupe | Oui, avec interrupteur indépendant |
| Sécurité | Protection de lame, frein de moteur, gâchette avec levier de sécurité |
| Accessoires fournis | Sac à poussière, outil de changement de lame, 2 rails d'extension |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - BES701 BLACK & DECKER
Questions des utilisateurs sur BES701 BLACK & DECKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie électrique au format PDF gratuitement ! Retrouvez votre notice BES701 - BLACK & DECKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BES701 de la marque BLACK & DECKER.
MODE D'EMPLOI BES701 BLACK & DECKER
Français (traduction de la notice d'instructions originale) 22

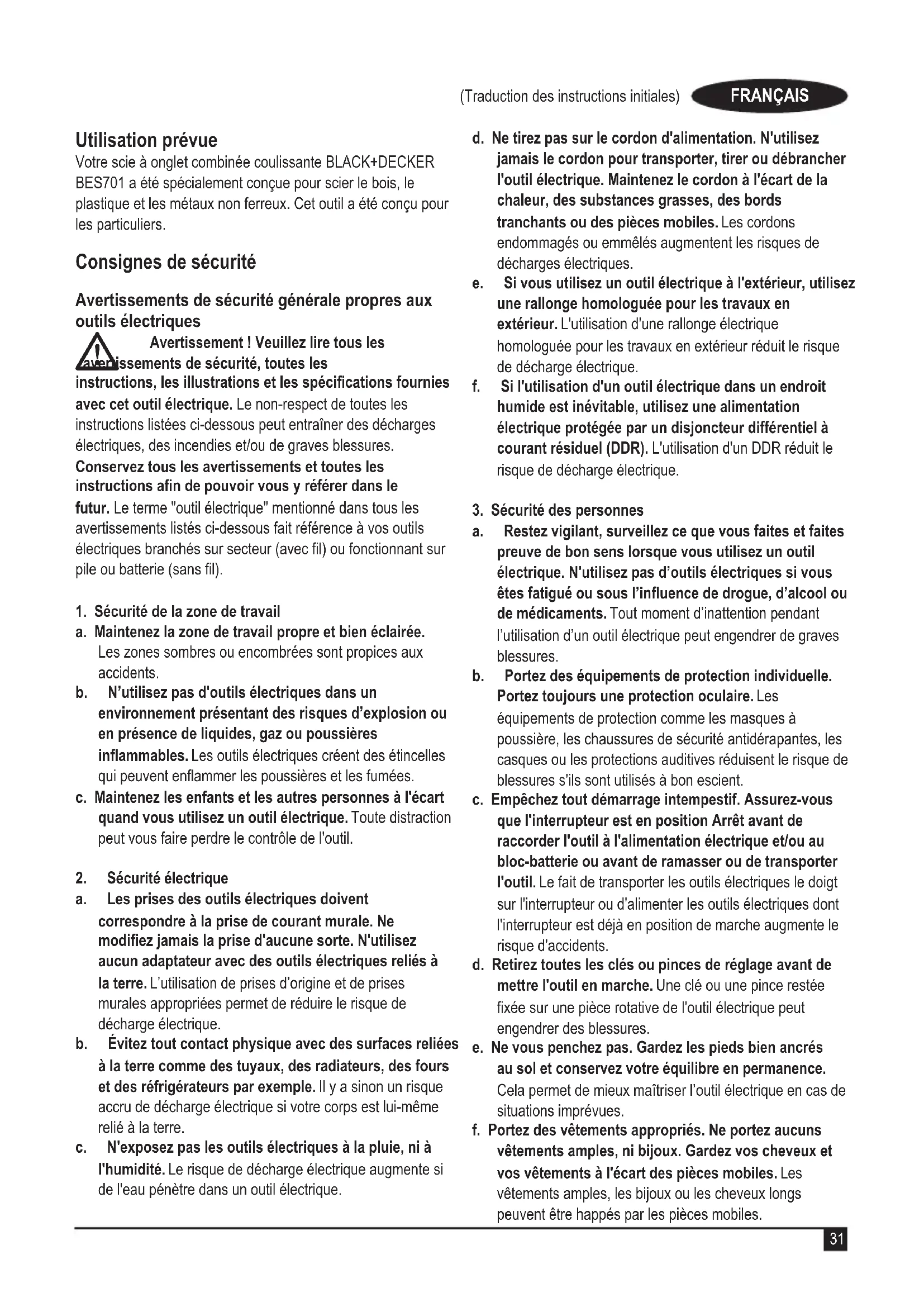

Votre scie à onglet combinée coulissante BLACK+DECKER BES701 a été spécialement conçue pour scier le bois, le plastique et les métaux non ferreux. Cet outil a été conçu pour les particuliers.
Consignes de sécurité
Avertissements de sécurité générale propres aux outils électriques
Avertissement ! Veuillez lire tous les avertissements de sécurité, toutes les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le non-respect de toutes les instructions listées ci-dessous peut entraîner des décharges électriques, des incendies et/ou de graves blessures.
Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y référer dans le
futur. Le terme "outil électrique" mentionné dans tous les avertissements listés ci-dessous fait référence à vos outils électriques branchés sur secteur (avec fil) ou fonctionnant sur pile ou batterie (sans fil).
- Sécurité de la zone de travail
a. Maintenez la zone de travail propre et bien éclairée. Les zones sombres ou encombrées sont propices aux accidents.
b. N'utilisez pas d'outils électriques dans un environnement présentant des risques d'explosion ou en présence de liquides, gaz ou poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer les poussières et les fumées.
c. Maintenez les enfants et les autres personnes à l'écart quand vous utilisez un outil électrique. Toute distraction peut vous faire perdre le contrôle de l'outil.
- Sécurité électrique
a. Les prises des outils électriques doivent correspondre à la prise de courant murale. Ne modifiez jamais la prise d'aucune sorte. N'utilisez aucun adaptateur avec des outils électriques reliés à la terre. L'utilisation de prises d'origine et de prises murales appropriées permet de réduire le risque de décharge électrique.
b. Évitez tout contact physique avec des surfaces reliées à la terre comme des tuyaux, des radiateurs, des fours et des réfrigérateurs par exemple. Il y a sinon un risque accru de décharge électrique si votre corps est lui-même relié à la terre.
c. N'exposez pas les outils électriques à la pluie, ni à l'humidité. Le risque de décharge électrique augmente si de l'eau pénètre dans un outil électrique.
d. Ne tirez pas sur le cordon d'alimentation. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart de la chaleur, des substances grasses, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.
e. Si vous utilisez un outil électrique à l'extérieur, utilisez une rallonge homologuée pour les travaux en extérieur. L'utilisation d'une rallonge électrique homologuée pour les travaux en extérieur réduit le risque de décharge électrique.
f. Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de décharge électrique.
- Sécurité des personnes
a. Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outils électriques si vous êtes fatigué ou sous l'influence de drogue, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique peut engendrer de graves blessures.
b. Portez des équipements de protection individuelle. Portez toujours une protection oculaire. Les équipements de protection comme les masques à poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives réduisent le risque de blessures s'ils sont utilisés à bon escient.
c. Empêchez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position Arrêt avant de raccorder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils électriques le doigt sur l'interrupteur ou d'alimenter les outils électriques dont l'interrupteur est déjà en position de marche augmente le risque d'accidents.
d. Retirez toutes les clés ou pinces de réglage avant de mettre l'outil en marche. Une clé ou une pince restée fixée sur une pièce rotative de l'outil électrique peut engendrer des blessures.
e. Ne vous penchez pas. Gardez les pieds bien ancrés au sol et conservez votre équilibre en permanence. Cela permet de mieux maîtriser l'outil électrique en cas de situations imprévues.
f. Portez des vêtements appropriés. Ne portez aucuns vêtements amples, ni bijoux. Gardez vos cheveux et vos vêtements à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
g. Si vous disposez de dispositifs pour le raccordement d'un extracteur de poussière ou d'installations pour la récupération, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de dispositifs récupérateurs de poussières réduit les risques liés aux poussières.
h. Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4. Utiliser et entretenir un outil électrique
a. Respectez la capacité de l'outil. Utilisez l'outil approprié, adapté pour le travail à réaliser. Un outil adapté fonctionne mieux, de façon plus sûre et à la cadence pour laquelle il a été conçu.
b. N'utilisez pas l'outil électrique si son interrupteur ne permet pas de l'allumer ou de l'éteindre. Tout outil électrique qui ne peut plus être commandé par son interrupteur est dangereux et il doit être réparé.
c. Débranchez la prise de courant et/ou retirez le bloc-batterie de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d. Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou leurs instructions d'utilisation les faire fonctionner.
Les outils électriques peuvent être dangereux entre des mains inexpérimentées.
e. Entretenez vos outils électriques et leurs accessoires.
Vérifiez que les pièces mobiles sont alignées correctement et qu'elles ne sont pas coincées.
Vérifiez qu'aucune pièce n'est cassée et contrôlez l'absence de toute autre condition qui pourrait nuire au bon fonctionnement de l'outil. En cas de dommage, faites réparer l'outil électrique avant de le réutiliser.
De nombreux accidents sont provoqués par des outils électriques mal entretenus.
f. Maintenez les organes de coupe affûtés et propres.
Des organes de coupe bien entretenus et dont le tranchant est affûté sont moins susceptibles de rester coincés et ils sont plus faciles à contrôler.
g. Utilisez l'outil électrique, les accessoires et les embouts d'outils conformément à ces instructions, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation d'un outil électrique à d'autres fins que celles pour lesquelles il a été prévu peut entraîner des situations dangereuses.
h. Veillez à ce que les poignées et les surfaces de préhension restent sèches et propres, sans trace d'huile ou de graisse. Des poignées glissantes et des surfaces grasses ne permettent pas de manipuler ou de contrôler l'outil de façon sûre en cas de situation inattendue.
5. Révision/Réparation
a. Ne faites réviser/réparer votre outil électrique que par un réparateur qualifié qui n'utilise que des pièces de rechange d'origine. Cela permet de garantir la sûreté de l'outil électrique.
Consignes de sécurité liées aux scies à onglet
- Les scies à onglet servent à scier le bois ou les produits dérivés du bois, elles ne peuvent pas être utilisées avec des disques abrasifs de tronçonnage prévus pour les métaux ferreux comme les barres, les tiges, les goujons, etc. La poussière abrasive provoque le blocage des pièces mobiles comme le carter de protection inférieur par exemple.
Les étincelles émises lors du tronçonnage abrasif peuvent embraser le carter inférieur, le repère de trait de coupe et les autres pièces en plastique.
Utilisez des dispositifs de fixation pour maintenir l'ouvrage lorsque c'est possible. Si vous devez soutenir la pièce à la main, gardez toujours votre main à au moins 100 mm des deux côtés de la lame de scie. N'utilisez pas cette scie pour scier des pièces trop petites pour être correctement fixées ou tenues à la main. Si votre main se trouve trop près de la lame de scie, le risque de blessure par la lame est accru.
L'ouvrage doit être fixe et attaché ou tenu contre la garde et le plateau. Ne poussez pas l'ouvrage vers la lame et ne sciez pas "à main levée". Les ouvrages non fixés ou mobiles peuvent être projetés à haute vitesse et provoquer des blessures.
Poussez la scie à travers l'ouvrage. Ne tirez pas la scie à travers l'ouvrage. Pour réaliser une coupe, soulevez la tête de la scie et tirez-la au-dessus de l'ouvrage à l'arrêt, démarrez le moteur, abaissez la tête de scie et poussez la scie à travers l'ouvrage.
Scier pendant la phase de traction à tendance à faire grimper la lame de scie sur le dessus de l'ouvrage et à violemment projeter l'ensemble de la lame vers l'opérateur.
- Ne croisez jamais les mains au-dessus de la ligne de coupe prévue, que ce soit devant ou derrière la lame de scie. Le fait de soutenir l'ouvrage les mains croisées, c-à-d de tenir l'ouvrage à droite de la lame de scie avec la main gauche ou vice-versa, est très dangereux.
N'avancez jamais l'une ou l'autre de vos mains derrière la garde, à plus de 100 mm de la lame quel qu'en soit le côté, pour retirer les chutes de bois ou pour une raison quelconque, lorsque la lame est en mouvement. La distance entre la lame de scie en mouvement et votre main peut ne pas être si évidente à évaluer et vous risquez de vous blesser sévèrement.
- Inspectez l'ouvrage avant de le scier. Si l'ouvrage est courbe ou voilé, fixez-le face courbe contre la garde. Assurez-vous toujours qu'il n'y a aucun espace entre l'ouvrage, la garde et le plateau, le long de la ligne de coupe. Les pièces courbes ou voilées peuvent vriller ou se déplacer et provoquer le coïncement de la lame en mouvement pendant le sciage. L'ouvrage ne doit contenir aucun clou ou corps étranger.
N'utilisez pas la scie tant que le plateau n'a pas été débarrassé de tous les outils, chutes de bois, etc. et qu'il ne reste pas que la pièce à scier. Les petits débris, les morceaux de bois ou les autres objets en vrac qui entrent en contact avec la lame en mouvement peuvent être projetés à haute vitesse.
- Ne sciez qu'une seule pièce à la fois. Plusieurs pièces empilées ne peuvent pas être correctement attachées ou accolées et elles peuvent coincer la lame ou se décaler pendant la coupe.
- Assurez-vous que la scie à onglet est correctement fixée ou posée sur une surface de travail ferme et de niveau avant de l'utiliser. Une surface de travail ferme et de niveau réduit les risques d'instabilité de la scie à onglet.
- Planifiez votre travail. Chaque fois que vous modifiez l'angle de biseau ou l'angle de l'onglet, assurez-vous que la garde réglable est correctement placée pour soutenir l'ouvrage et qu'elle n'interfère pas avec la lame ou les carters de protection. Sans mettre l'outil en marche et sans que l'ouvrage ne soit sur le plateau, déplacez la lame de scie pour simuler la procédure de coupe complète et vous assurer qu'il n'existe aucune interférence avec la garde ou risque de la scier.
- Installez des supports adaptés, comme des rallonges de plateau, des chevalets, etc. pour les pièces plus larges ou plus longues que le plateau de l'établi. Les pièces plus longues ou plus larges que le plateau de la scie à onglet peuvent basculer si elles ne sont pas correctement soutenues. Le morceau coupé de la pièce ou les bouts de l'ouvrage peuvent soulever le carter inférieur ou être projetés par la lame en rotation.
- Ne demandez à personne de remplacer une rallonge ou un support supplémentaire. Les supports de pièce instables peuvent provoquer le coïncement de la lame ou le déplacement de la pièce pendant la découpe et vous faire entrer, vous et la personne qui vous aide, en contact avec la lame en rotation.
- Le morceau coupé de la pièce ne doit en aucune manière être bloqué ou comprimé contre la lame de scie en rotation. S'il l'est, à l'aide de butées de longueur par exemple, le morceau coupé de la pièce peut se retrouver enclavé contre la lame et être violemment projeté.
Utilisez toujours un système d'attache ou de serrage conçu pour correctement soutenir les matériaux ronds comme les baguettes ou les tubes. Les baguettes ont tendance à rouler pendant leur découpe et à faire "mordre" la lame et à attirer votre ouvrage et votre main vers la lame. - Laissez le moteur atteindre son plein régime avant de mettre la lame en contact avec l'ouvrage. Cela permet de réduire le risque de projection de la pièce.
Si la pièce et/ou la lame sont bloquées, éteignez la scie. Patientez le temps que toutes les pièces mobiles se soient arrêtées et débranchez la prise de la source d'alimentation électrique et/ou retirez le bloc-batterie. Intervenez ensuite pour libérer les pièces coincées.
Continuer à scier alors que l'ouvrage est bloqué peut provoquer une perte de contrôle ou endommager la scie à onglet.
Une fois la découpe terminée, relâchez l'interrupteur, gardez la tête de scie abaissée et attendez que la lame soit arrêtée avant de retirer la pièce coupée. Avancer ses mains près d'une lame tournant encore par inertie est dangereux.
- Maintenez fermement la poignée pour les coupes incomplètes ou si vous relâchez l'interrupteur avant que la tête de scie ne soit complètement abaissée. Le freinage de la scie peut provoquer l'attirance soudaine de la tête de scie vers le bas ce qui représente donc un risque de blessure.
L'utilisation prévue est décrite dans la présente notice d'utilisation. L'utilisation d'un accessoire ou d'un équipement non spécifié ou l'utilisation de cet outil à d'autres fins que celles recommandées dans la présente notice d'utilisation présentent un risque de blessures et/ou de dommages matériels.
◆ N'utilisez pas de lame de scie fissurée, tordue, endommagée ou déformée.
♦ Remplacez la plaque de saignée lorsqu'elle est usée.
Remplacer la plaque de saignée
Pour remplacer les plaques de saignée, dévissez les vis qui maintiennent les plaques de saignée en place. Réglez les plaques trait de telle sorte qu'elles soient aussi proches que possible sans entraver le mouvement de la lame.
- N'utilisez pas de lames dont le diamètre est plus grand ou plus petit que celui recommandé. Référez-vous aux caractéristiques techniques pour savoir quelles lames choisir.
N'utilisez que les lames mentionnées dans ce manuel, conformes à la norme EN 847-1.
◆ N'utilisez pas de lames HSS.
Avertissement ! Tout contact ou inhalation des
poussières émises pendant le sciage peut nuire
à la santé de l'opérateur et des personnes à proximité. Portez un masque à poussière spécialement conçu pour vous protéger des poussières et des fumées et veillez à ce que les personnes qui se trouvent à l'intérieur de la zone de travail ou qui y pénètrent soient également protégées.
N'intervenez pas sur des matériaux contenant de l'amiante. L'amiante est considérée comme étant cancérigène.
- Portez des gants pour manipuler les lames et les matériaux bruts (les lames doivent, si possible, être transportées dans un support).
- Portez des protections auditives afin de réduire le risque de perdre l'ouïe.
◆ Pensez à utiliser des lames spécialement conçues pour réduire la nuisance sonore.
- Portez une protection oculaire afin de réduire les risques de blessures.
◆ Utilisez le sac à poussière fourni lorsque vous sciez du bois.
♦ Tenez l'outil électrique par ses surfaces de préhension isolées lorsque vous réalisez une opération au cours de laquelle l'accessoire de coupe pourrait entrer en contact avec des fils électriques cachés ou son propre cordon.
Tout contact de l'organe de coupe avec un fil sous tension peut mettre les parties métalliques exposées de l'outil sous tension et provoquer un choc électrique à l'utilisateur
♦ Choisissez une lame adaptée à la matière à scier.
- Ne faites pas fonctionner la machine si le carter de protection n'est pas en place. Ne faites pas fonctionner la machine si le carter de protection ne fonctionne pas ou s'il n'est pas correctement entretenu.
- Veillez à solidement fixer le bras pour effectuer des coupes en biseau.
◆ Avant chaque coupe, assurez-vous que la machine est stable.
- Veillez à garder les poignées sèches et propres, exemptes d'huile ou de graisse.
- Maintenez la zone autour de la machine propre. Ne laissez aucun matériau traîner, comme par exemple des copeaux et des chutes de bois.
- Veillez à ce que la machine et la zone de travail soient correctement éclairée.
- Ne laissez pas les personnes non formées utiliser cette machine.
- Assurez-vous que la lame est correctement installée avant chaque utilisation.
Assurez-vous que la lame tourne dans le bon sens.
Gardez la lame bien affûtée. Suivez les instructions pour le graissage et le changement des accessoires.
Assurez-vous que la vitesse indiquée sur la lame de scie est au moins égale à la vitesse indiquée sur la scie.
- Assurez-vous que toutes les entretoises et bagues d'axe utilisées
sont adaptées pour l'intervention, telles que définies par BLACK+DECKER.
- Les réparations du système de guidage sur la ligne de coupe doivent être confiées à des réparateurs agréés ou à l'équipe d'assistance BLACK+DECKER.
- Débranchez la machine avant d'effectuer toute opération de maintenance ou de changer la lame.
- Ne procédez à aucune opération de nettoyage, de maintenance, de retrait des chutes ou d'autres parties de l'ouvrage de la zone de coupe lorsque la machine est en marche et que la tête de la scie n'est pas en position de repos.
- Lorsque cela est possible, fixez toujours la machine sur un établi.
- Veillez à ce que tous les boutons et les poignées de verrouillage soient correctement serrés avant d'effectuer une quelconque tâche.
◆ N'utilisez jamais la scie sans l'insert de plateau. - Ne tentez jamais d'arrêter rapidement la machine en coinçant un outil ou tout autre chose contre la lame. Cela pourrait provoquer de graves accidents.
- Avant d'utiliser ou d'installer un accessoire quel qu'il soit, consultez la notice d'utilisation. L'utilisation incorrecte d'un accessoire peut entraîner des dommages.
Soulevez la lame de l'insert du plateau dans l'ouvrage avant de relâcher l'interrupteur Marche/Arrêt. - Ne calez rien contre le ventilateur dans le but de retenir l'arbre du moteur.
- Le carter de protection de votre scie se soulève automatiquement quand le bras est abaissé et il s'abaisse automatiquement sur la lame quand le bras est relevé. Le carter de protection peut être soulevé à la main pour installer ou retirer les lames de scie ou pour inspecter la scie. Ne relevez jamais le carter de protection à la main tant que la machine n'est pas éteinte.
- Vérifiez régulièrement que les fentes d'aération du moteur sont propres et exemptes de copeaux.
- Veillez à ne jamais rendre illisibles les mentions d'avertissement apposées sur l'outil.
- Ne grimpez jamais sur l'outil électrique. De graves blessures pourraient être occasionnées si l'outil électrique devait basculer ou en cas de contact avec la lame de la scie.
-
Ne touchez pas la lame de scie après la découpe avant qu'elle n'ait refroidi. La lame devient extrêmement chaude pendant la découpe.
-
Afin d'éviter les blessures dues à la projection de l'ouvrage, débranchez la scie afin d'empêcher tout risque de mise en marche accidentelle avant de retirer les petits ouvrages.
- Avant l'utilisation et après toute opération de maintenance, contrôlez le bon fonctionnement du carter de protection. Cette vérification doit être réalisée alors que la scie est éteinte et débranchée. Le bras doit être relevé et abaissé afin de garantir que le carter de protection recouvre la lame et que cette dernière n'entre pas en contact avec le carter. Si le carter de protection ne fonctionne pas correctement, faites réparer votre outil électrique par un réparateur qualifié. Appelez le service client de BLACK+DECKER pour trouver le technicien le plus proche.
- Cette scie à onglet a été conçue pour uniquement scier le bois, les métaux non ferreux et le plastique.
N'utilisez pas la scie pour scier des matériaux différents de ceux recommandés par le fabricant.
- Ne touchez pas la lame de scie après la découpe avant qu'elle n'ait refroidi. La lame devient extrêmement chaude pendant la découpe.
Avertissement ! La découpe des plastiques, de bois enduit de sève et d'autres matériaux peut entraîner l'accumulation de matériaux fondus sur les pointes et le corps de la lame de scie, ce qui augmente le risque de surchauffe et de grippage de la lame pendant la découpe.
Risques résiduels
Les risques suivants sont inhérents à l'utilisation des scies : Malgré le respect de toutes les réglementations pertinentes sur la sécurité et la mise en œuvre de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :
- Les blessures dues au contact avec des pièces mobiles/en rotation.
♦ Les troubles de l'ouïe. - Les risques d'accidents dus aux éléments à nu de la lame de scie en mouvement.
- Les risques de blessures dus au changement de pièces, de lames ou d'accessoires.
- Le risque de coïncement des doigts au moment de l'ouverture des carters de protection.
- Les risques sanitaires provoqués par l'inhalation des poussières émises quand vous sciez du bois, notamment le chêne, le hêtre et les panneaux de fibre MDF.
- Les blessures dues à l'utilisation prolongée d'un outil. Lorsque vous utilisez un outil quel qu'il soit pendant de longues périodes, veillez à faire des pauses régulières.
Le bruit
Les valeurs de bruit émis déclarées ont été mesurées selon une méthode de test standard et elle peuvent être utilisées pour comparer un outil à un autre.
Les valeurs de bruit émis déclarées peuvent également être utilisées pour une évaluation préliminaire à l'exposition.
Avertissement ! Le bruit émis pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la façon dont l'outil est utilisé et tout particulièrement en fonction du type de pièce sciée.
Avertissement ! Portez toujours des protections auditives appropriées. Dans certaines circonstances et en fonction des durées d'utilisation, le bruit émis par ce produit peut contribuer à une perte de l'ouïe. Veillez prendre note des facteurs suivants qui influencent l'exposition au bruit :
- L'utilisation de lames de scie conçues pour amoindrir le bruit émis,
◆ L'utilisation stricte de lames de scie bien affûtées, et - L'utilisation de lames de scie spécifiquement conçues pour amoindrir le bruit.
Étiquettes apposées sur l'outil
Les pictogrammes suivants ainsi que le code date sont apposés sur l'outil :
Avertissement ! Afin de réduire le risque de blessures, l'utilisateur doit lire la notice d'utilisation.
Portez des lunettes de protection
Portez des protections auditives
Portez un masque anti-poussière
Gardez les mains loin de la lame
Zone interdite aux mains - Éloignez vos doigts et bras de la lame de scie en mouvement
Portez des gants pour manipuler les lames de scie
Ne regardez pas directement la lampe allumée
N'exposez pas l'équipement à la pluie.
Débranchez la prise électrique si le cordon est endommagé ou emmêlé.
Sécurité électrique
Cet outil est doublement isolé et il ne nécessite donc aucun fil de liaison à la terre. Veillez toujours à ce que l'alimentation électrique corresponde à la tension mentionnée sur la plaque signalétique.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un centre d'assistance BLACK+DECKER agréé afin d'éviter tout accident.
Chutes de tension
Les appels de courant provoquent des micro-chutes de tension. Si l'état de l'alimentation électrique n'est pas idéale, d'autres équipements peuvent en être affectés. Si l'impédance de l'alimentation électrique est inférieure à 0,214 Ω, les perturbations sont peu probables.
Utiliser une rallonge
Utilisez toujours une rallonge homologuée et adaptée à la puissance absorbée de cet outil (voir les caractéristiques techniques). Avant l'utilisation, vérifiez la rallonge et assurez-vous qu'elle ne présente aucun signe de dommage, d'usure ou de vieillissement. Remplacez la rallonge si elle est endommagée ou défectueuse. Si vous utilisez un enrouleur de câble, déroulez toujours le câble complètement. L'utilisation d'une rallonge inadaptée à la puissance absorbée de l'outil ou qui est endommagée ou défectueuse crée un risque d'incendie ou de décharge électrique.
Caractéristiques
Cet outil dispose de tout ou partie des éléments suivants.
- Barres coulissantes
- Bouton de verrouillage du biseau
- Vis de verrouillage de l'attache
- Attache pour l'ouvrage
- Rail d'extension du plateau
- Trous pour boulons
- Indicateur angle d'onglet
- Plaque de saignée
-
Bouton de verrouillage de l'onglet
-
Semelle
-
Plateau rotatif
- Garde arrière
- Lame de scie
- Carter de protection
- Plaque de montage du carter de protection
- Bloc-moteur
- Goupille de verrouillage de la tête de scie
- Poignée principale
- Interrupteur à gâchette
- Levier de libération de la sécurité
- Bouton Marche/Arrêt Éclairage de la ligne de coupe
-
Vis de verrouillage du rail d'extension
-
Sac à poussière
- Pied support réglable
- Indicateur angle de biseau
- Graduation angle d'onglet
- Graduation angle de biseau
- Vis de verrouillage de la barre coulissante
- Vis de réglage de la profondeur de coupe
- Outil pour le changement de lame
- Dispositif de verrouillage de l'arbre
- Libération du verrouillage d'onglet
Assemblage
Votre scie à onglet est pré-assemblée dans son carton.
◆ Ouvrez le carton et sortez la scie.
◆ Positionnez la scie sur une surface plate et régulière, comme un établi ou une table solide.
- Consultez le schéma de montage de la page 2 de ce manuel afin de vous familiariser avec la scie et ses différentes pièces. La section sur les réglages fait référence à ces termes et vous devez savoir reconnaître ces pièces et savoir où elles se trouvent.
Pour le transport, la tête est verrouillée en position basse avec la goupille de verrouillage de la tête de scie (17). Tirez sur la goupille de verrouillage de la tête de scie (17), comme illustré par la figure A.
- Le bouton de verrouillage d'onglet (9) n'est pas assemblé pour l'expédition. Retirez le bouton de verrouillage d'onglet (9) de l'emballage et vissez-le sur la scie ; consultez la figure B pour connaître son emplacement.
Rail d'extension du plateau (Fig. C et D)
Votre scie à onglet est livrée avec 2 rails d'extension de plateau (5) qui permettent de soutenir les longs ouvrages qui dépassent.
♦ Tirez le rail d'extension du plateau (5) à la longueur voulue en fonction de l'ouvrage, comme illustré par la figure C.
- Sécurisez le rail en position en serrant la vis de verrouillage du rail d'extension (22), comme illustré par la figure D.
♦ Répétez la procédure de l'autre côté.
Installation sur un établi (Fig. E)
La scie à onglet peut être boulonnée, à l'aide de quatre boulons (6a) (non fournis), sur une surface stable et de niveau, en utilisant les trous pour boulons (6) percés dans la semelle de l'outil. Cette opération permet d'empêcher tout basculement et les blessures qui en découleraient.
Récupération de la poussière (Fig. F)
L'utilisation du sac à poussière (23) permet des opérations de coupe propres et il facilite la récupération de la poussière.
- Pour fixer le sac à poussière (23), installez-le sur l'embout à poussière (23a).
◆ Retirez le sac à poussière (23) de l'outil lorsqu'il est moitié-plein.
- Videz le sac de son contenu en le tapotant doucement pour retirer les particules restées accrochées à l'intérieur et qui pourraient gêner la récupération.
Remarque : Si vous raccordez un aspirateur d'atelier à votre scie, les opérations de nettoyage sont plus efficaces.
Pour installer l'attache pour les pièces (Fig. G)
Insérez l'attache (4) dans le trou (4c), derrière la garde. L'attache doit pointée vers l'arrière de la scie à onglet. La rainure logée dans la tige de l'attache doit être bien insérée dans la base. Assurez-vous que cette rainure est complètement insérée dans la base de la scie à onglet. Si la rainure est visible, cela signifie que l'attache est mal fixée. Fixez le tige de l'attache en serrant la vis de verrouillage de l'attache (3)
♦ Pivotez l'attache à 180° vers l'avant de la scie à onglet.
- Desserrez le bouton (4b) pour régler l'attache vers le haut ou le bas puis utilisez le bouton de réglage de précision (4a) pour fermement fixer l'ouvrage.
Remarque : Placez l'attache de l'autre côté de la base pour les coupes en biseau. EFFECTUEZ TOUJOURS DES ESSAIS À VIDE (MACHINE ÉTEINTE) AVANT DE RÉALISER VOS DÉCOUPES, AFIN DE VÉRIFIER LE PARCOURS DE LA LAME.
ASSUREZ-VOUS QUE L'ATTACHE NE GÊNE PAS LE FONCTIONNEMENT DE LA SCIE OU CELUI DES CARTERS DE PROTECTION.
Remplacer une lame de scie ou installer une lame de scie neuve (Fig. H, I, J)
Avertissement ! Afin de réduire le risque de graves blessures, éteignez l'outil et débranchez-le de la source d'alimentation électrique avant de le déplacer, de changer les accessoires ou d'effectuer des réglages.
Avertissement ! N'appuyez jamais sur le bouton de verrouillage de l'axe (31) si la lame est sous tension ou en roue libre.
Avertissement ! Ne découpez pas de métaux ferreux (contenant du fer ou de l'acier), des matériaux de maçonnerie ou en fibrociment avec cette scie à onglet.
Retirer la lame
◆ Débranchez la scie.
- Relevez le bras jusqu'à sa position la plus haute et soulevez le carter de protection (14) aussi loin que possible.
Dévissez sans la retirer la vis du support du carter de protection (13c) afin de pouvoir suffisamment soulever le support pour atteindre la vis de la lame (13a). Le carter de protection inférieur reste relevé grâce à la position de la vis de son support, comme illustré par la figure H.
- Appuyez sur le bouton de verrouillage de l'arbre (31) tout en tournant prudemment la lame de scie à la main, jusqu'à ce que le système de verrouillage s'enclenche, comme illustré par la figure I.
- En gardant le bouton enfoncé, utilisez l'autre main et l'outil pour le changement de lame fourni (30) pour desserrer la vis de la lame (13a). (Tournez dans le sens de aiguilles d'une montre, filetage à gauche.)
- Retirez la vis de la lame (13a), la rondelle de la bride extérieure (13d), la lame (13) et l'adaptateur de lame (13e), le cas échéant. La rondelle de la bride intérieure (13f) peut être laissée sur l'axe.
Installer une lame
◆ Débranchez la scie.
- Bras relevé, carter de protection maintenu ouvert et support du carter de protection relevé, placez la lame sur l'arbre, sur l'adaptateur de lame et contre la bride intérieure de la lame, avec les dents au bas de la lame pointant vers l'arrière de la scie.
◆ Assemblez la rondelle de la bride extérieure sur l'axe.
- Installez la vis de la lame et, tout en actionnant le bouton de verrouillage de l'axe, serrez fermement la vis avec la clé fournie. (Tournez dans le sens inverse des aiguilles d'une montre, filetage à gauche).
Régler l'angle d'onglet (Fig. K)
◆ Desserrez la poignée (9) en la tournant dans le sens inverse des aiguilles d'une montre.
Utilisez le bouton de déverrouillage de l'onglet (32) pour déplacer le plateau rotatif (11) jusqu'à l'endroit où le pointeur (7) atteint l'angle voulu sur la graduation d'onglet (26), serrez ensuite la poignée dans le sens des aiguilles d'une montre.
- Le pied-support réglable (24) aide à garder l'équilibre de l'outil. Après chaque réglage de l'angle d'onglet, vous devez tourner le bouton sur le pied dans le sens des aiguilles d'une montre ou dans le sens inverse, jusqu'à ce que sa base repose sur l'établi. Deux positions sont possibles en fonction de la profondeur de votre établi.
Profondeur de coupe
Si vous souhaitez découper une rainure, vous pouvez régler la profondeur de coupe avec la vis de réglage de profondeur de coupe (29) ou la lame.
- Tournez la vis de profondeur de coupe (29) et fixez-la avec le contre-écrou.
La butée de profondeur permet de limiter la profondeur de coupe de la lame. La butée est utile pour les applications telles que le rainurage et les grandes coupes verticales.
Tournez la butée de profondeur vers l'avant et réglez la vis de réglage de profondeur pour régler la profondeur de coupe désirée. Pour sécuriser le réglage, serrez l'écrou de blocage.
Régler l'angle de biseau (Fig. L)
En inclinant le chariot vers la gauche, desserrez le levier (2) à l'arrière de l'outil dans les sens inverse des aiguilles d'une montre. Déverrouillez le bras en poussant la poignée assez fort dans un seul sens.
◆ Inclinez la lame de scie jusqu'à ce que le repère (25) indique l'angle voulu sur la graduation pour le biseau (27).
- Serrez le levier (2) dans le sens des aiguilles d'une montre pour fixer le bras.
Avertissement ! Pour incliner la lame de scie, assurez-vous de relever la poignée complètement. Après avoir modifié l'angle du biseau, fixez toujours le bras en serrant le levier dans le sens des aiguilles d'une montre.
Avertissement ! Pour incliner la lame de scie, gardez à l'esprit le poids de la tête et assurez-vous qu'elle ne bascule pas.
Action de l'interrupteur (Fig. M)
Attention ! Avant de brancher l'outil, contrôlez toujours que l'interrupteur à gâchette (19) fonctionne correctement et qu'il revient bien à la position d'arrêt quand il est relâché.
- Pour démarrer l'outil, déplacez le levier de sécurité (20) vers la droite à l'aide de votre index droit.
◆ Enfoncez l'interrupteur à gâchette (19). - Pour arrêter l'outil, relâchez l'interrupteur à gâchette (19).
Avertissement ! N'utilisez jamais l'outil si son interrupteur à gâchette ne fonctionne pas parfaitement. Tout outil dont l'interrupteur est défectueux devient TRÈS DANGEREUX et il est doit être réparé avant de pouvoir être utilisé.
Utiliser le système d'éclairage de la ligne de coupe
Remarque : La scie à onglet doit être branchée à une source d'alimentation électrique.
Le circuit de l'éclairage de la ligne de coupe est équipé d'un interrupteur Marche/Arrêt (21).
Le circuit de l'éclairage de la ligne de coupe est indépendant de l'interrupteur à gâchette de la scie à onglet.
Il n'est pas nécessaire que l'éclairage soit allumé pour utiliser la scie.
Pour découper une ligne de crayon existant sur un morceau de bois :
- Allumez l'éclairage de la ligne de coupe, abaissez ensuite la poignée de travail (18) et approchez la lame de la scie près du bois. L'ombre de la lame apparaît sur le bois.
- Aligner le trait de crayon sur le bord de l'ombre de la lame. Il se peut que vous deviez régler l'angle d'onglet ou de biseau pour qu'il corresponde exactement à la ligne de crayon.
Coupes transversales (Fig. N)
Une coupe transversale est une coupe qui traverse le grain du bois à n'importe quel angle. Une coupe transversale droite est réalisée avec le bras d'onglet positionné à zéro degré.
Réglez et verrouillez le bras d'onglet à zéro, maintenez fermement le bois sur le plateau et contre la garde.
Après avoir serré le bouton de verrouillage du rail, allumez la scie en enfonçant l'interrupteur à gâchette (19).
Lorsque la scie atteint son plein régime (après env. 1 seconde), abaissez doucement et lentement le bras pour scier à travers le bois. Laissez la lame s'arrêter complètement avant de relever le bras.
Lorsque vous sciez quelque pièce que ce soit dépassant 51mm x 102mm, utilisez un mouvement extérieur-bas-arrière avec le bouton de verrouillage du rail est desserré.
Tirez la scie vers l'extérieur, vers vous, abaissez la tête de scie vers la pièce et repoussez lentement la scie pour terminer la coupe. Ne laissez pas la lame de scie entrer en contact avec le haut de l'ouvrage lorsque vous la tirez. La scie pourrait se déplacer rapidement vers vous et vous blesser ou abîmer l'ouvrage.
Avertissement ! Veillez à toujours utiliser le système de fixation pour l'ouvrage afin de garder le contrôle et de réduire le risque d'endommager l'ouvrage ou de vous blesser.
Remarque : Le bouton de verrouillage du rail doit être desserré pour permettre à la scie de glisser le long des rails.
Les coupes transversales d'onglet sont effectuées avec le bras de l'onglet réglé à un angle autre que zéro. Cet angle est souvent de 45° pour couper des coins, mais il peut être défini à n'importe quelle valeur entre zéro et 47° à gauche ou 47° à droite. Procédez à la coupe, comme décrit ci-dessus.
Pour scier selon une ligne de crayon existante sur un morceau de bois, faites correspondre l'angle le mieux possible. Sciez le bois un peu plus long et mesurez la distance entre la ligne de crayon et le bord de coupe pour déterminer dans quelle direction régler l'angle avant de recouper. Cela demande de la pratique mais il s'agit d'une technique couramment utilisée.
Position du corps et des mains (Fig. O - O3)
Le bon positionnement de votre corps et de vos mains quand vous utilisez la scie à onglet facilite et améliore la précision et la sécurité.
Ne placez jamais vos mains près de la zone de coupe. Éloignez vos mains d'au moins 152 mm de la lame. Tenez fermement l'ouvrage contre le plateau et la garde pendant le sciage. Gardez vos mains en position tant que la gâchette n'a pas été relâchée et que la lame ne s'est pas complètement arrêtée. EFFECTUEZ TOUJOURS DES ESSAIS À VIDE (MACHINE ÉTEINTE) AVANT DE RÉALISER VOS COUPES FINALES AFIN DE VÉRIFIER LE PARCOURS DE LA LAME. NE CROISEZ PAS LES MAINS, COMME ILLUSTRÉ PAR LA FIGURE O3 et O4.
Gardez vos deux pieds fermement ancrés au sol et conservez votre équilibre.
Lorsque vous déplacez le bras d'onglet vers la gauche ou la droite, suivez-le et tenez-vous légèrement sur le côté de la lame de la scie. Regardez à travers les ajours du carter pour suivre une ligne tracée au crayon.
Régler le biseau perpendiculaire au plateau (Fig. O4)
Pour régler la lame perpendiculaire au plateau, verrouillez le bras en position basse à l'aide de la goupille de verrouillage en position basse. Placez une équerre contre la lame en prenant soin que l'équerre ne repose pas sur les dents de la scie.
Desserrez le bouton de verrouillage du biseau et assurez-vous que le bras est fermement appuyé contre le 0° de la butée du biseau. Tournez la vis de réglage du biseau à 0° avec une clé de 10 mm (non fournie) autant que nécessaire pour que la lame soit inclinée à 0° par rapport au plateau, tel que mesuré à l'aide de l'équerre.
Découpe d'encadrements, de boîtes cadres ou de tout autre objet à quatre côtés (Fig. P, P1, P2)
Pour mieux comprendre la façon de réaliser les éléments listés ici, nous vous suggérons de faire des essais avec des projets simples en utilisant du bois de chute jusqu'à ce que vous "ressentiez" correctement votre scie.
La scie est le parfait outil pour découper des coins en onglet, comme le montre la figure P. Le schéma A de la figure P1 illustre un assemblage réalisé en utilisant le réglage du biseau pour biseauter les bords de deux planches à 45° chacun, pour réaliser un coin à 90°. Pour cet assemblage, le bras de l'onglet est verrouillé en position zéro et le réglage du biseau est verrouillé à 45°. Le bois est positionné avec le large côté plat contre le plateau et le bord étroit contre la garde. La même coupe peut être réalisée par une coupe à onglet à droite et à gauche avec la surface large contre la garde.
Découpes de moulures d'ornement et d'autres cadres (Fig. P1)
Le schéma B de la figure P1 illustre un assemblage réalisé en réglant le bras d'onglet à 45° pour couper à l'onglet les deux planches afin de former un coin à 90°. Pour réaliser ce type d'assemblage, réglez le biseau sur zéro et le bras d'onglet sur 45°. Là encore, positionnez le bois avec le large côté plat contre le plateau et le bord étroit contre la garde.
Les figures P1 et P2 ne concernent que les objets à quatre côtés.
Lorsque le nombre de côtés change, les angles d'onglet et de biseau changent aussi.
Le tableau ci-dessous indique les angles appropriés en fonction des différentes formes.
| Nombre de côtés | Angle Onglet ou Biseau |
| 4 45° | |
| 5 36° | |
| 6 30° | |
| 7 25,7° | |
| 8 22,5° | |
| 9 20° | |
| 10 18° |
Le tableau considère que tous les côtés sont de même longueur. Pour réaliser une forme qui n'apparaît pas dans le tableau, utilisez la formule suivante :
180 degrés divisé par le nombre de côtés donne l'angle d'onglet (si le matériau est coupé verticalement) ou de biseau (s'il est coupé à plat).
Découpe à onglet combinée (Fig. P2)
Une découpe à onglet combinée est une découpe utilisant un angle d'anglet et un angle de biseau en même temps. C'est le type de coupe utilisé pour fabriquer des cadres ou des boîtes dont les côtés sont inclinés, comme illustré par la Figure P2.
Remarque : Si l'angle de coupe varie d'une coupe à l'autre, vérifiez que le bouton de verrouillage du biseau et la poignée de verrouillage de l'onglet sont bien serrés. Ces éléments doivent être resserrés après chaque réglage d'onglet ou de biseau.
Découpes de moulures d'embase (Fig. Q) Coupes droites à 90° :
Placez le bois contre la garde et maintenez-le en place comme illustré par la figure Q. Allumez la scie, laissez la lame atteindre sa pleine vitesse et abaissez le bras sans à-coups à travers la pièce.
Placez la pièce comme illustré par la figure O. Toutes les découpes doivent être réalisées avec l'arrière de la moulure placée contre la garde et le bas de la moulure contre le plateau.
| Coin intérieur Coin extérieur | ||
| Côté gauche Onglet gauche 45°Côté gauche de la coupe conservé | Onglet droit 45°Côté gauche de la coupe conservé | |
| Côté droit Onglet droit 45°Côté droit de la coupe conservé | Onglet gauche 45°Côté droit de la coupe conservé | |
Les pièces jusqu'à 70mm peuvent être découpées comme indiqué ci-dessus.
BES701 - 70 mm pour 216 mm
Découpes de moulures en couronne
Afin de s'adapter correctement, les moulures en couronne doivent être découpées à l'onglet de façon combinée et avec une précision extrême.
Les deux surfaces plates d'une pièce de moulure en couronne sont à des angles qui, en les additionnant, créent un angle exact à 90°. La plupart, mais pas toutes les moulures en couronne disposent d'un angle arrière supérieur (la section qui repose à plat contre le plafond) de 52° et un angle arrière inférieur (la partie qui repose à plat contre le mur) de 38°. Votre scie à onglet dispose de crans de réglage d'onglet prédéfinis à 31,6° à gauche et à droite pour découper des moulures en couronne au bon angle. Un repère est également présent à 33,9° sur l'échelle de graduation du biseau. Le réglage/type de biseau du tableau Découpe indique les bons réglages pour la découpe de moulures en couronne. (Les chiffres de réglage de l'onglet et du biseau sont très précis et ils ne sont pas faciles à paramétrer sur votre scie.) Les angles de la plupart des pièces n'étant pas exactement à 90°, il est de toute façon nécessaire d'affiner vos réglages.
Instructions pour la découpe de moulures en couronne reposant à plat, en utilisant les fonctions combinées
- Posez la moulure, large surface arrière à plat, sur le plateau de la scie (Fig. Q).
- Les réglages ci-dessous concernent des moulures en couronne courantes à des angles de 52° et 38°.
| Réglage du biseau | Type de coupe |
| 33,9° | CÔTÉ GAUCHE, COIN INTÉRIEUR :1. Haut de la moulure contre la garde2. Réglage onglet droit 31,6°3. Extrémité gauche de la coupe conservée |
| 33,9° | CÔTÉ DROIT, COIN INTÉRIEUR :1. Bas de la moulure contre la garde2. Réglage onglet gauche 31,6°3. Extrémité gauche de la coupe conservée |
| 33,9° | CÔTÉ GAUCHE, COIN EXTÉRIEUR :1. Bas de la moulure contre la garde2. Réglage onglet gauche 31,6°3. Extrémité droite de la coupe conservée |
| 33,9° | CÔTÉ DROIT, COIN EXTÉRIEUR :1. Haut de la moulure contre la garde2. Réglage onglet droit 31,6°3. Extrémité droite de la coupe conservée |
Remarque : Lors du réglage des angles de biseau et d'onglet pour les coupes combinées, n'oubliez pas que les angles visibles des moulures en couronne sont très précis et difficiles à régler avec précision. Du fait qu'ils peuvent facilement se décaler légèrement et que très peu de pièces disposent d'angles droits très précis, tous les réglages doivent être testés sur des chutes.
Méthode alternative pour découper des moulures en couronne
Placez la moulure inclinée entre la garde (12) et le plateau de la scie (11), côté supérieur de la moulure sur le plateau et côté inférieur de la moulure sur la garde, comme illustré par la figure Q1. L'avantage à procéder ainsi pour la découpe de moulures en couronne est qu'une coupe en biseau n'est pas nécessaire. Des modifications de dernières minutes peuvent être apportées à l'angle d'onglet sans affecter l'angle de biseau. De cette manière, si les coins sont à un autre angle que 90°, il est possible d'ajuster rapidement et facilement la scie en conséquence.
Instructions pour la découpe de moulures en couronne inclinées entre la garde et la base de la scie pour toutes les découpes
Cette scie peut découper des moulures en couronne emboîtées jusqu'à 14 mm x 92 mm.
- Orientez la moulure de sorte que le bas de cette dernière (la partie apposée contre le mur une fois installée) se trouve contre la garde (12) et que le haut de cette dernière repose sur le plateau de la scie (11), comme illustré par la figure Q1.
- Les parties "plates" formant un angle à l'arrière de la moulure doivent bien reposer sur la garde et le plateau de la scie.
| Coin intérieur Coin extérieur | ||
| Côté gauche | Onglet droit à 45°Côté droit de la coupe conservé | Onglet gauche à 45°Côté droit de la coupe conservé |
| Côté droit Onglet gauche à 45°Côté gauche de la coupe conservé | Onglet droit à 45°Côté gauche de la coupe conservé | |
Découpes spéciales
N'effectuez jamais aucune découpe si la pièce n'est pas maintenue en place sur le plateau et contre la garde.
Pièces voilées (Fig. S, S1)
Si vous découper des pièces voilées, placez-Is toujours comme illustré par la figure S1 et jamais comme le montre la figure S. al positionner l'ouvrage entraîne le pincement de la lame à la fin de la découpe.
Découpe de pièces rondes
Les pièces rondes doivent être fixées ou sanglées contre la garde pour les empêcher de rouler. Cela est extrêmement important pour les découpes à angle.
Découpe de grandes pièces
De temps à autre, vous serez confronté à une pièce de bois légèrement trop grande pour passer sous le carter de protection inférieur.
Pour dégager le carter au-dessus du bois, scie éteinte et avec votre main droite sur la poignée de travail, placez votre pouce droit à l'extérieur de la partie supérieure du carter et faites rouler le carter vers le haut, juste suffisamment pour libérer le bois, comme illustré par la figure U. Relâchez le carter de protection avant de démarrer le moteur. Le mécanisme du carter pourra alors correctement fonctionner pendant la coupe. Ne procédez ainsi qu'en cas d'absolue nécessité. N'ATTACHEZ, NE SCOTCHEZ ET NE RETENEZ JAMAIS LE CARTER DE PROTECTION EN POSITION OUVERTE LORSQUE VOUS UTILISEZ LA SCIE.
Avertissement ! Assurez-vous toujours que l'outil est éteint et débranché avant de le régler ou de contrôler son fonctionnement.
Après l'utilisation
- Après utilisation, essuyez les copeaux et la poussière restés collés sur l'outil à l'aide d'un chiffon.
- Veillez à garder le carter de lame propre, conformément aux directives présentées dans la section précédente.
- Lubrifiez les paries coulissantes à l'aide d'une huile pour machine, pour empêcher qu'elles ne rouillent.
- Pour ranger l'outil, tirez complètement le chariot vers vous.
Transporter l'outil
- Assurez-vous que l'outil est débranché.
♦ Fixez la lame à un angle de biseau de 0° et tournez la base complètement vers l'angle d'onglet droit - Sécurisez les barres coulissantes après avoir tiré complètement le chariot vers vous.
♦ Abaissez complètement la poignée et verrouillez-la en place en poussant la goupille de verrouillage de la tête de scie (17).
◆ Transportez l'outil en le tenant sous la semelle. - Si vous retirez la bride, le sac à poussière, etc., l'outil est plus facile à transporter.
- Transportez l'outil à deux mains en la tenant par la semelle.
Attention ! Sécurisez toujours toutes les pièces mobiles avant de transporter l'outil.
La goupille de verrouillage de la tête de scie (17) ne sert qu'au transport et au rangement de l'outil et en aucun cas pour les opérations de coupe.
Dépannage
| Problème | Cause possible Solution | |
| Le moteur ne démarre pas | La scie n'est pas branchée. | Contrôlez que tous les câbles sont bien branchés. |
| L'angle de coupe est incorrect | Le plateau d'onglet est déverrouillé. | Utilisez le levier de verrouillage du plateau d'onglet (voir la section Régler l'angle d'onglet). |
| Trop de poussière de sciage sous le plateau. | Aspirez ou soufflez la poussière. Portez une protection oculaire. | |
| Le bras de coupe n'est pas complètement relevé ou le carter de lame n'est pas complètement fermé | Pièces défectueuses. | Contactez le centre d'assistance. |
| Le ressort de pivotement n'a pas été correctement replacé après une opération d'entretien ou de révision. | Contactez le centre d'assistance. | |
| Accumulation de poussière de sciage. | Nettoyez et lubrifiez les pièces mobiles. | |
| Le goupille de verrouillage de la tête de scie n'est pas correctement placée. | Contrôlez, ajustez et placez correctement la goupille de verrouillage de la tête de scie. | |
| La lame se coince, se grippe ou tremble | Lame de scie endommagée. | Remplacez la lame. |
| Lame émoussée. Remplacez ou affûtez la lame. | ||
| Lame non adaptée. Remplacez la lame. | ||
| Lame déformée. Remplacez la lame. | ||
| La scie vibre ou tremble | Lame de scie endommagée. | Remplacez la lame. |
| Lame de scie desserrée. | Serrez le boulon de l'axe. | |
| La scie n'est pas correctement fixée par sa base. | Fixez la scie sur l'établi, le support ou le plateau. | |
| L'ouvrage n'est pas correctement soutenu. | Veillez à correctement soutenir ou fixer l'ouvrage. | |
Protection de l'environnement
Tri sélectif. Les produits et piles/batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers.
Les produits et les piles/batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières.
Veillez à recycler les produits électriques et les piles/batteries conformément aux prescriptions locales en vigueur. Pour plus d'informations, consultez le site www.2helpU.com
Caractéristiques techniques
| BES701 Type 1 | ||
| Tension V 230 | ||
| Vitesse /min 4800 | ||
| Diamètre extérieur de la lame mm 216 | ||
| Diamètre de l'alésage mm 30 | ||
| Poids kg 12,1 | ||
FRANÇAIS
(Traduction des instructions initiales)
| Épaisseur de la lame mm 2.6 | ||
| Trait de scie maxi mm 2.8 | ||
| Onglet (positions maxi) ° +/- 47 | ||
| Biseau (positions maxi) ° 47 | ||
| Capacité maxi coupe transversale à 90° | mm 220 | |
| Capacité maxi coupe d'onglet à 45° | mm 155 | |
| Profondeur de coupe maxi à 90° mm 70 | ||
| Profondeur de coupe maxi à 45° mm 40 |
BES701 - Niveau de pression sonore selon la norme EN 62841 :
L_pA (pression sonore) 98 dB(A), Incertitude (K) 3 dB(A)
L_NA (puissance sonore) 108,0 dB(A), Incertitude (K) 3 dB(A)
Déclaration de conformité CE DIRECTIVES MACHINES
CE
BES701 Scie à onglet combinée coulissante
Black & Decker déclare que les produits décrits dans les "Caractéristiques techniques" sont conformes aux normes : 2006/42/CE, EN62841-1:2015, EN 62841-3-9:2020+A11:2020
Ces produits sont également conformes aux directives 2014/30/UE et 2011/65/UE.
Pour plus de précisions, veuillez contacter Black & Decker à l'adresse qui suit ou consulter le dos de la présente notice.
Le soussigné est responsable de la compilation du dossier technique il fait cette déclaration au nom de Black & Decker.
Patrick Dipenbach
Patrick Diepenbach
2800 Mechelen, Belgique
14/01/2022
Garantie
Black & Decker est sûr de la qualité de ses produits et offre une garantie de 24 mois à ses clients, à partir de la date d'achat. Cette garantie s'ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est valable au sein des territoires des états membres de l'Union européenne, de la zone européenne de libre-échange et du Royaume-Uni.
Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Black & Decker et vous devez fournir une preuve d'achat au vendeur ou au réparateur agréé. Les conditions générales de la garantie de 2 ans Black & Decker ainsi que l'adresse du réparateur agréé le plus proche sont disponibles sur le site Internet www.2helpU.com ou en contactant votre agence Black & Decker locale à l'adresse indiquée dans la présente notice.
Veuillez consulter notre site Internet www.blackanddecker.co.uk pour enregistrer votre nouveau produit Black & Decker et pour être tenu informé des nouveaux produits et offres spéciales.
