Tipo de producto	Sierra de inglete combinada deslizante
Marca	Black & Decker
Modelo	BES701
Alimentación eléctrica	230 V, 50 Hz
Velocidad en vacío	4800 rpm
Diámetro de la hoja	216 mm
Diámetro del orificio	30 mm
Grosor de la hoja	2,6 mm
Ancho de corte máximo	2,8 mm
Capacidad de corte transversal a 90°	220 mm
Capacidad de corte en inglete a 45°	155 mm
Profundidad de corte máxima a 90°	70 mm
Profundidad de corte máxima a 45°	40 mm
Rango de inglete	+/- 47°
Rango de bisel	0° – 47° (izquierda)
Peso	12,1 kg
Doble aislamiento	Sí
Materiales compatibles	Madera, plástico, metales no ferrosos
Sistema de extracción	Bolsa para polvo incluida (conexión para aspiradora posible)
Iluminación de la línea de corte	Sí, con interruptor independiente
Seguridad	Protección de hoja, freno de motor, gatillo con palanca de seguridad
Accesorios incluidos	Bolsa para polvo, herramienta de cambio de hoja, 2 rieles de extensión
Garantía	2 años

Preguntas frecuentes - BES701 BLACK & DECKER

¿Qué materiales puedo cortar con la sierra BES701?

Esta sierra de inglete está diseñada para cortar madera, plástico y metales no ferrosos. No use hojas para metales ferrosos (acero) o para mampostería.

¿Cómo cambiar la hoja de la sierra?

Desconecte la sierra. Levante la protección de la hoja, presione el botón de bloqueo del eje, luego afloje el tornillo de la hoja (rosca izquierda) con la herramienta incluida. Reemplace la hoja respetando la dirección de rotación (dientes hacia atrás). Apriete el tornillo (rosca izquierda) y baje la protección.

¿Cómo ajustar el ángulo de inglete?

Afloje la manija de bloqueo del inglete, use el botón de desbloqueo para girar la mesa giratoria al ángulo deseado (marca en la escala), luego vuelva a apretar la manija.

¿Cómo ajustar el ángulo de bisel?

Afloje la palanca de bloqueo del bisel en la parte posterior, incline la hoja al ángulo deseado (escala visible), luego vuelva a apretar la palanca. Asegúrese de levantar completamente la manija antes de inclinar.

¿Qué hacer si la hoja se atasca o vibra?

Esto puede deberse a una hoja dañada, desafilada o mal apretada. Verifique el estado de la hoja, apriete el perno del eje y asegúrese de que la pieza de trabajo esté bien apoyada y fijada.

¿Cómo usar el sistema de iluminación de la línea de corte?

La sierra debe estar enchufada. Presione el botón de encendido/apagado de la iluminación (independiente del gatillo). Al bajar la manija, la sombra de la hoja guía el corte.

¿Cuál es la capacidad máxima de corte de la sierra?

En corte transversal a 90°: 220 mm de ancho. En corte en inglete a 45°: 155 mm. Profundidad máxima a 90°: 70 mm; a 45°: 40 mm.

¿Cómo mantener la sierra después de su uso?

Limpie las virutas y el polvo con un paño. Limpie y lubrique las piezas deslizantes con aceite de máquina. Mantenga limpia la protección de la hoja. Revise regularmente las ranuras de ventilación.

¿Puedo usar la sierra sin la protección de la hoja?

No, nunca haga funcionar la sierra sin la protección de la hoja. Se levanta automáticamente al bajar el brazo y siempre debe estar en su lugar para evitar lesiones.

¿Cómo transportar la sierra de forma segura?

Desconéctela. Ajuste el bisel a 0°, gire la mesa a inglete recto, tire del carro hacia usted y bloquéelo. Baje la manija y bloquéela con el pasador de bloqueo. Transpórtela sujetándola por la base.

MANUAL DE USUARIO BES701 BLACK & DECKER

Español (traducido de las instrucciones originales) 48

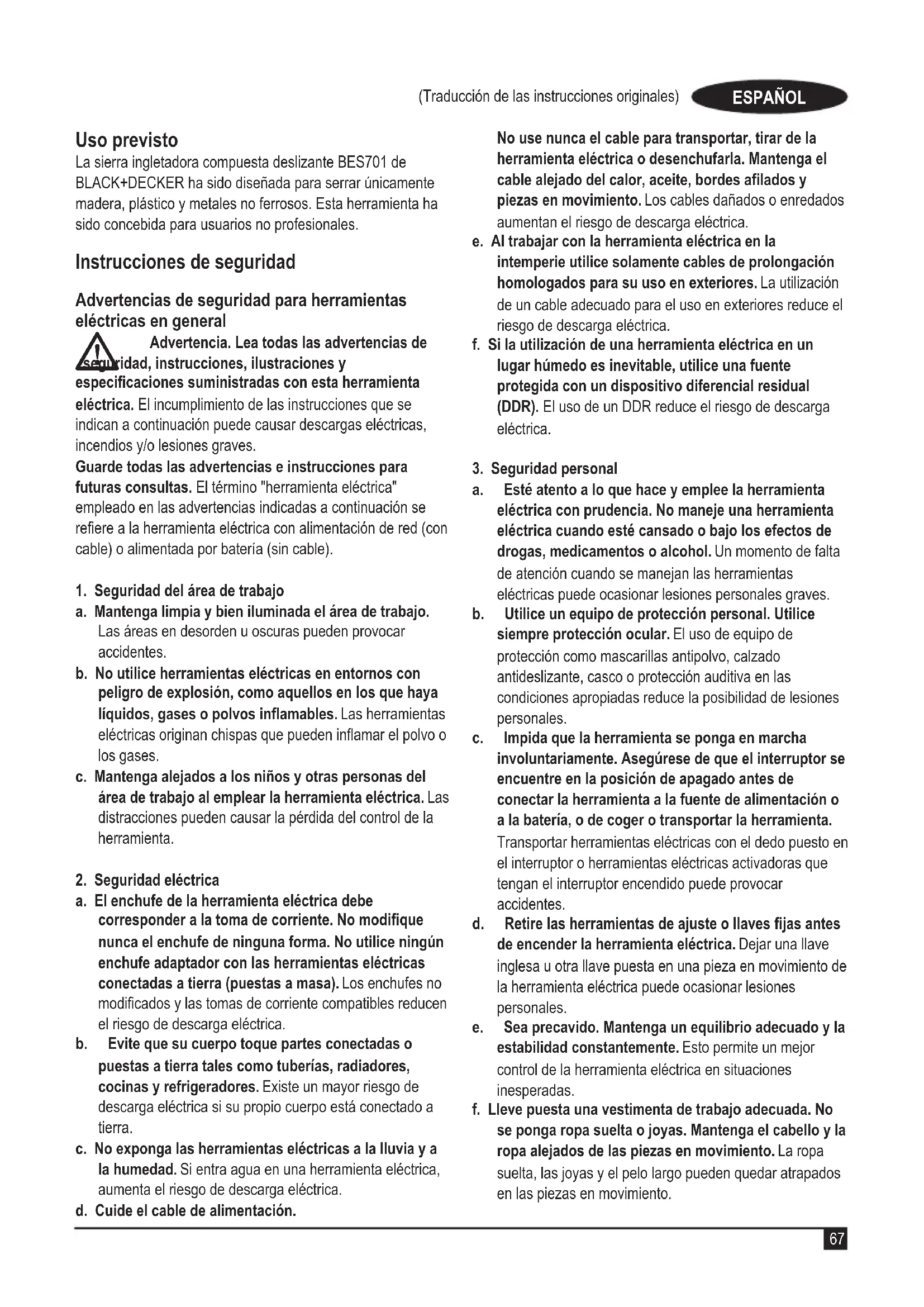

Uso del sistema Cut line

La sierra ingletadora compuesta deslizante BES701 de BLACK+DECKER ha sido diseñada para serrar únicamente madera, plástico y metales no ferrosos. Esta herramienta ha sido concebida para usuarios no profesionales.

Instrucciones de seguridad

Advertencias de seguridad para herramientas eléctricas en general

Advertencia. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta eléctrica. El incumplimiento de las instrucciones que se indican a continuación puede causar descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias e instrucciones para futuras consultas. El término "herramienta eléctrica" empleado en las advertencias indicadas a continuación se refiere a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable).

1. Seguridad del área de trabajo

a. Mantenga limpia y bien iluminada el área de trabajo. Las áreas en desorden u oscuras pueden provocar accidentes.

b. No utilice herramientas eléctricas en entornos con peligro de explosión, como aquellos en los que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas originan chispas que pueden inflamar el polvo o los gases.

c. Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica. Las distracciones pueden causar la pérdida del control de la herramienta.

1. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente. No modifique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con las herramientas eléctricas conectadas a tierra (puestas a masa). Los enchufes no modificados y las tomas de corriente compatibles reducen el riesgo de descarga eléctrica.

b. Evite que su cuerpo toque partes conectadas o puestas a tierra tales como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su propio cuerpo está conectado a tierra.

c. No exponga las herramientas eléctricas a la lluvia y a la humedad. Si entra agua en una herramienta eléctrica, aumenta el riesgo de descarga eléctrica.

d. Cuide el cable de alimentación.

No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes afilados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica.

f. Si la utilización de una herramienta eléctrica en un lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de descarga eléctrica.

1. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves.

b. Utilice un equipo de protección personal. Utilice siempre protección ocular. El uso de equipo de protección como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva en las condiciones apropiadas reduce la posibilidad de lesiones personales.

c. Impida que la herramienta se ponga en marcha involuntariamente. Asegúrese de que el interruptor se encuentre en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o a la batería, o de coger o transportar la herramienta. Transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes.

d. Retire las herramientas de ajuste o llaves fijas antes de encender la herramienta eléctrica. Dejar una llave inglesa u otra llave puesta en una pieza en movimiento de la herramienta eléctrica puede ocasionar lesiones personales.

e. Sea precavido. Mantenga un equilibrio adecuado y la estabilidad constantemente. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f. Lleve puesta una vestimenta de trabajo adecuada. No se ponga ropa suelta o joyas. Mantenga el cabello y la ropa alejados de las piezas en movimiento. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento.

g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese de que estén montados y de se utilicen correctamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo.
h. Evite que la familiaridad adquirida con el uso frecuente de las herramientas le haga confiarse demasiado e ignorar las normas de seguridad de las herramientas. Un descuido puede causar lesiones graves en una fracción de segundo.
4. Uso y cuidado de herramientas eléctricas
a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas.
b. No utilice la herramienta eléctrica si no se puede encender y apagar con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada.
c. Desconecte el enchufe de la herramienta eléctrica de la fuente de alimentación y/o la batería antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramienta eléctrica.
d. Guarde las herramientas eléctricas fuera del alcance de los niños y no permita que la utilicen las personas no familiarizadas con su uso o con estas instrucciones.

Las herramientas eléctricas son peligrosas en manos de personas no capacitadas.

e. Realice el mantenimiento de sus herramientas eléctricas y accesorios. Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no haya piezas rotas y cualquier otra condición que pudiera afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas.
f. Mantenga las herramientas de corte limpias y afiladas. Hay menos probabilidad de que las herramientas de cortar con bordes afilados se bloqueen, y son más fáciles de controlar.
g. Utilice la herramienta eléctrica, los accesorios, los útiles de la herramienta, etc. de acuerdo con estas instrucciones, y tenga en cuenta las condiciones de trabajo y la tarea que va a realizar. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa.

h. Mantenga las empuñaduras y superficies de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras resbaladizas y las superficies grasientas impiden aferrar y controlar la herramienta en situaciones imprevistas.
5. Reparaciones
a. Esta herramienta eléctrica solo la puede reparar personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Así se asegurará que se mantenga la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para todas las ingletadoras

• Las ingletadoras están diseñadas para cortar madera o productos de madera. No pueden utilizarse con discos de corte abrasivos para cortar materiales ferrosos como barras, varillas, espárragos, etc. El polvo abrasivo haría que las piezas móviles, como el protector interior, se atasquen. Las chispas producidas por el corte abrasivo quemarían el protector inferior, la inserción del corte y otras piezas de plástico.
• Utilice pinzas para apoyar a la pieza cuando sea práctico. Si sostiene la pieza de trabajo con la mano, debe mantener siempre la mano al menos a 100 mm de cada lado de la hoja de la sierra. No utilice esta sierra para cortar piezas demasiado pequeñas para fijarse con seguridad o para sostenerse con la mano. Si coloca la mano demasiado cerca de la hoja de la sierra, existe mayor riesgo de lesiones por el contacto con la hoja.
• La pieza de trabajo debe estar fija y sujeta o colocada contra la guía y la mesa. No alimente la pieza de trabajo en la hoja ni corte nunca “a mano alzada”. Las piezas de trabajo sin sujeciones o en movimiento podrían ser lanzadas a velocidades elevadas, provocando lesiones.
  Presione la sierra a través de la pieza de trabajo. No tire de la sierra a través de la pieza de trabajo. Para hacer un corte, eleve la cabeza de la sierra y sáquela por encima de la pieza de trabajo sin cortar, arranque el motor, presione hacia abajo la cabeza de la sierra y presione la sierra a través de la pieza de trabajo.

Si corta en la carrera de tracción es posible que provoque que la hoja de la sierra suba hasta la parte superior de la pieza de trabajo y lance violentamente el conjunto de la hoja hacia el operario.

♦ Nunca cruce la mano por la línea prevista de corte, delante o detrás de la hoja de la sierra.

Es muy peligroso sostener la pieza de trabajo “cruzando la mano”, es decir, sosteniendo la pieza de trabajo a la derecha de la hoja de la sierra con la mano izquierda, o viceversa.

• No acerque la mano detrás de la contraguía con ninguna de las manos a menos de 100 mm desde ninguno de los lados, ni para retirar restos de madera ni por ningún otro motivo, mientras la hoja esté girando. La cercanía a la mano de la hoja de la sierra giratoria podría no percibirse bien y podría sufrir una lesión grave.
• Inspeccione la pieza de trabajo antes de cortar. Si la pieza de trabajo está arqueada o abarquillada, fijela con la cara arqueada exterior hacia la contraguía. Asegúrese siempre de que no haya ningún espacio entre la pieza de trabajo, la contraguía y la mesa a lo largo de la línea de corte. Las piezas de trabajo curvadas o abarquilladas pueden torcerse o desplazarse y podrían provocar su unión a la hoja de la sierra giratoria mientras se corta. No debe haber clavos ni objetos extraños en la pieza de trabajo.
• No utilice la sierra hasta que la mesa no esté libre de cualquier herramienta, residuos de madera, etc., y solo quede la pieza de trabajo. Los desechos pequeños o las piezas sueltas de madera u otros objetos que contacten con la hoja giratoria podrían salir disparados a gran velocidad.
• Corte únicamente una pieza de trabajo cada vez. Múltiples piezas de trabajo apiladas no pueden fijarse ni asegurarse correctamente y podrían enlazarse a la hoja o moverse durante el corte.
  Asegúrese de que la ingletadora esté montada o colocada en una superficie de trabajo plana y firme antes de utilizarla. Una superficie de trabajo plana y firme reduce el riesgo de que la ingletadora se vuelva inestable.
• Planifique el trabajo. Cada vez que cambie el ajuste del bisel o el ángulo del inglete, asegúrese de que la contraguía ajustable esté correctamente ajustada para sujetar la pieza de trabajo, y de que no interfiere con la hoja ni el sistema de protección. Sin encender la herramienta y sin ninguna pieza de trabajo en la mesa, mueva la hoja de la sierra en un corte simulado completo para garantizar de que no habrá perturbaciones ni peligro de cortar la guía.

• Proporcione soporte adecuado como extensiones de mesa, caballetes de aserrar, etc. para una pieza de trabajo que sea más ancha o larga de la parte superior de la mesa. Las piezas de trabajo más largas o anchas que la ingletadora pueden inclinarse si no se fijan de forma segura. Si la pieza cortada o la pieza de trabajo se inclina, puede elevar el protector inferior o ser lanzada por la hoja giratoria.

• No se ayude de otra persona para sustituir la extensión de la mesa o como apoyo adicional. Un apoyo inestable de la pieza de trabajo puede hacer que la hoja se doble o que la pieza de trabajo se mueva durante la operación de corte, tirando de usted y de la persona que le ayude hacia la hoja de corte.

• La pieza de corte no debe agarrotarse ni presionarse de ninguna manera contra la hoja de corte giratoria.

Si está confinada, es decir, si hay topes de longitud, la pieza de corte podría apretarse contra la hoja y ser lanzada violentamente.

• Utilice siempre una abrazadera o fijación diseñadas para sujetar adecuadamente el material redondo como varillas o tubos. Las varillas tienen tendencia a rodar mientras se cortan, lo que provoca que la hoja “muerda” y tire de la pieza con la mano hasta la hoja.
• Deje que la hoja alcance su plena velocidad antes de contactar con la pieza de trabajo. Esto reducirá el riesgo de que la pieza de trabajo sea arrojada con violencia.
• Si la pieza de trabajo o la hoja se atascan, apague la ingletadora. Espere a que todas las piezas móviles se hayan detenido y desconecte el enchufe de la fuente de alimentación y/o retire el paquete de baterías. Después, intente liberar el material atascado. Seguir aserrando con una pieza de trabajo atascada podría provocar la pérdida del control de la ingletadora o daños en la misma.
• Tras finalizar el corte, desconecte el interruptor, mantenga hacia abajo la cabeza de la sierra y espere a que la hoja se haya detenido antes de retirar la pieza de corte. Es peligroso acercar la mano a la hoja en movimiento de inercia.
• Sostenga la empuñadura firmemente cuando haga un corte incompleto o cuando suelte el interruptor, antes de que la cabeza de la sierra haya bajado completamente. La acción de frenado de la sierra podría provocar que la cabeza de la sierra fuera arrastrada súbitamente hacia abajo, lo que constituye un riesgo de lesiones.
• En este manual de instrucciones se describe el uso previsto. La utilización de accesorios o dispositivos auxiliares o la realización de operaciones distintas a las recomendadas en este manual de instrucciones para esta herramienta pueden suponer un riesgo de lesiones corporales y/o de daños materiales.
• No utilice hojas de sierra agrietadas, dobladas, dañadas ni deformadas.
  ◆ Sustituya la placa de hendidura cuando esté gastada.

Sustitución de la placa de hendidura

Para sustituir las placas de hendidura, afloje las tuercas, sosteniendo las placas de hendidura en su lugar.

Realice el ajuste de modo que las placas de hendidura queden lo más cerca posible sin interferir con el movimiento de la hoja.

• No utilice hojas de un diámetro mayor o menor del recomendado. Para conocer la capacidad de corte exacta, consulte las especificaciones técnicas. Utilice solo las hojas especificadas en este manual, que cumplen lo dispuesto en la norma EN 847-1.
• No utilice hojas de sierra HSS (High Speed Steel, Acero de alta velocidad).

Advertencia. El contacto o la inhalación del polvo procedente de las aplicaciones de la sierra puede suponer un peligro para la salud del usuario y de cualquier otra persona que se encuentre a su alrededor. Utilice una mascarilla antipolvo diseñada específicamente para proteger contra el polvo y los vapores y asegúrese de que las demás personas que se encuentren dentro del área de trabajo o que vayan a entrar en ella también estén protegidas.

• No trabaje con materiales que contengan amianto. El amianto está considerado como un material cancerígeno.
  ◆ Utilice guantes para manipular las hojas de sierra y materiales rugosos (las hojas de sierra deben transportarse en un soporte cuando sea posible).
  ◆ Utilice protección acústica para reducir el riesgo de pérdidas acústicas inducidas.
• Considere la posibilidad de utilizar hojas diseñadas especialmente para la reducción de ruido.
  ◆ Utilice protección para los ojos para reducir el riesgo de daños personales.
  ◆ Utilice la bolsa para polvo cuando sierre madera.
  Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda estar en contacto con un cable oculto o con su propio cable.

El contacto del accesorio de corte con un cable conectado a la red eléctrica podría hacer que las partes metálicas de la herramienta transmitieran esa electricidad y producir una descarga al usuario

◆ Seleccione la hoja adecuada para el material que vaya a cortar.
- No utilice la máquina sin el protector colocado en su posición. No utilice la máquina si el bloqueo no funciona o no se ha efectuado un mantenimiento adecuado.
◆ Compruebe que el brazo está fijado con seguridad cuando realice cortes biselados.
- Antes de empezar a cortar, compruebe que la máquina está estable.
- Mantenga las empuñaduras secas, limpias y libres de aceite y grasa.
Realice un mantenimiento adecuado del área que rodea al aparato y manténgala libre de materiales sueltos, por ejemplo, las astillas y los trozos desprendidos.

• Asegúrese de que el área de trabajo y en la que se encuentra la máquina disponen de iluminación general o localizada adecuada.
• No permita la utilización de esta máquina por parte de personas que no dispongan de la formación pertinente.
• Asegúrese de montar correctamente la hoja antes de utilizarla. Compruebe que la hoja gire en la dirección correcta. Mantenga la hoja afilada. Siga las instrucciones para lubricar y cambiar los accesorios.
• Compruebe que la velocidad indicada en la hoja de la sierra sea como mínimo igual a la velocidad indicada en la sierra.
• Asegúrese de que los espaciadores y anillos de husillo utilizados sean adecuados para el propósito indicado por BLACK+DECKER.
• Las reparaciones en el sistema de guía de la línea de corte deberán ser realizadas por especialistas del servicio técnico autorizado o personal técnico de BLACK+DECKER.
  ◆ Desenchufe la máquina antes de llevar a cabo cualquier operación de mantenimiento o al sustituir la hoja.
• Nunca lleve a cabo la limpieza, el mantenimiento ni la extracción de trozos de material desprendidos ni de otras partes de la pieza de trabajo de la zona de corte con la máquina en funcionamiento y si la hoja no se encuentra en la posición de reposo.
• Cuando sea posible, instale la máquina en un banco.
• Asegúrese de que todos los mandos de bloqueo y empuñaduras estén apretados antes de iniciar cualquier tarea.
  ◆ No utilice nunca la sierra sin la inserción de la mesa.
• Nunca intente detener el movimiento de la máquina rápidamente mediante la colocación de una herramienta o mediante otro modo contra la hoja, ya que podrían producirse accidentes serios.
• Antes de utilizar o colocar un accesorio, consulte el manual de instrucciones. El uso inadecuado de un accesorio puede provocar daños.
• Levante la hoja del accesorio de la mesa en la pieza de trabajo antes de soltar el interruptor de encendido/apagado.
• No ponga nada contra el ventilador para sostener el eje del motor.

• El protector de la hoja de la sierra se elevará automáticamente cuando baje el brazo, y bajará sobre la hoja cuando levante el brazo. El protector se puede levantar manualmente para instalar o retirar las hojas de sierra o para inspeccionar la sierra. No levante nunca el protector de la hoja manualmente si la máquina no está apagada.
  ◆ Compruebe frecuentemente que las ranuras de ventilación del motor carecen de astillas.

• No permita que los signos de advertencia de la herramienta eléctrica se vuelvan irreconocibles.

• No se coloque nunca sobre la herramienta eléctrica. De lo contrario, podrían producirse lesiones graves si la herramienta eléctrica vuelca o entra en contacto con la hoja de sierra.
• No toque la hoja de sierra después de utilizarla hasta que se haya enfriado. La hoja de sierra se calienta mucho durante su funcionamiento.
  Para evitar que se produzcan daños provocados por los materiales arrojados, desenchufe la sierra para evitar que se encienda accidentalmente y, a continuación, retire los materiales pequeños.
• Antes de su utilización y después de las tareas de mantenimiento, es necesario comprobar el correcto funcionamiento del protector de la hoja. Esta prueba debe llevarse a cabo con la sierra apagada y desenchufada. Es necesario subir y bajar el brazo para garantizar que el protector cubra la hoja y que la hoja no esté en contacto con el protector. Si el protector no funciona correctamente, un agente de reparaciones autorizado deberá reparar la herramienta eléctrica. Póngase en contacto con el servicio de atención al cliente de BLACK+DECKER para saber cuál es su servicio técnico más cercano.
• Esta sierra ingletadora ha sido diseñada para serrar únicamente madera, plástico y metales no ferrosos. No utilice la sierra para cortar otros materiales distintos los aconsejados por el fabricante.
• No toque la hoja de sierra después de utilizarla hasta que se haya enfriado. La hoja de sierra se calienta mucho durante su funcionamiento.

Advertencia. Cortar plástico, madera recubierta de savia y otros materiales puede hacer que el material fundido se acumule en las puntas y el cuerpo de la hoja de la sierra, aumentando el riesgo de que la hoja se recaliente y se atasque durante el corte.

Riesgos residuales

Los siguientes riesgos son inherentes al uso de las sierras: El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Dichos riesgos incluyen:

• Lesiones producidas por el contacto con piezas móviles o giratorias.
  ◆ Deterioro auditivo.
• Riesgo de accidentes provocados por las piezas no cubiertas de la hoja de sierra giratoria.
  ◆ Riesgo de lesiones al cambiar cualquier pieza, hoja o accesorio.

• Riesgo de aplastamiento de los dedos al abrir las protecciones.

• Riesgos para la salud provocados al respirar el polvo originado al serrar madera, especialmente de roble, haya y DM.

• Lesiones producidas al usar una herramienta por un tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia.

Ruido

Los valores de emisión de sonido declarado se han calculado según un método de prueba estándar y podrán utilizarse para comparar una herramienta con otra.

Los valores declarados de emisión de ruido también pueden utilizarse en una evaluación preliminar de la exposición.

¡Advertencia! Las emisiones de ruido durante el uso real de la herramienta eléctrica pueden diferir de los valores declarados dependiendo de la forma de uso de la herramienta, especialmente de qué tipo de pieza de trabajo se esté utilizando.

¡Advertencia! Lleve siempre protección acústica personal adecuada. En algunas condiciones y durante el uso, el ruido emitido por este producto podría provocar pérdida auditiva.

Tenga en cuenta de los siguientes factores que influyen en la exposición ante el ruido:

◆ utilice hojas de sierra diseñadas para reducir las emisiones de ruido;
◆ utilice solo hojas de sierra afiladas;
◆ utilice hojas de sierra diseñadas específicamente para la reducción del ruido.

Etiquetas en la herramienta

Los siguientes pictogramas están colocados, junto al código, en la herramienta:

¡Advertencia! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

Utilice gafas o lentes de seguridad.

Póngase protección para el oído.

Utilice una mascarilla antipolvo.

Mantenga las manos alejadas de la hoja.

Prohibido acercar las manos: mantenga los dedos y los brazos alejados de las hojas giratorias de la sierra.

Utilice guantes para manipular las hojas de la sierra.

No mire fijamente la luz de funcionamiento.

No exponga el producto a la lluvia.

Desconecte el enchufe de red si el cable está dañado o enredado.

Seguridad eléctrica

Esta herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma de tierra. Compruebe siempre que el voltaje suministra-do corresponda al indicado en la placa de características.

Si se dañara el cable de alimentación, deberá ser sustituido por el fabricante o por un centro de asistencia técnica autorizado de BLACK+DECKER para evitar cualquier situación de riesgo.

Caídas de tensión

Las corrientes irruptoras provocan caídas de tensión de corta duración. En condiciones de suministro de alimentación desfavorables, es posible que otros equipos se vean afectados. Si la impedancia del sistema de suministro de alimentación es inferior a 0.214 Ω, es poco probable que se produzcan perturbaciones.

Uso de un cable de prolongación

Utilice siempre un cable de prolongación aprobado que sea adecuado para la entrada de corriente de esta herramienta (consulte los datos técnicos). Antes de utilizar el cable de prolongación, compruebe que no esté dañado, gastado o deteriorado. Si está dañado o defectuoso, sustitúyalo. Si utiliza un carrete de cable, desenrolle siempre el cable completamente. El uso de un cable de prolongación inadecuado para la entrada de corriente de la herramienta, que estuviera dañado o fuese defectuoso, podría producir incendios o descargas eléctricas.

Características

Esta herramienta incluye parte o la totalidad de estas características.

1. Barras de guía
2. Botón de bloqueo de bisel
3. Tornillo de bloqueo de la fijación
4. Fijación de la pieza de trabajo
5. Riel de extensión de la mesa
6. Orificios para pernos
7. Indicador del ángulo de inglete
8. Placa de hendidura
9. Botón de bloqueo de inglete

10. Placa de base

11. Mesa giratoria

12. Guía trasera
13. Hoja de la sierra
14. Protector de la hoja
15. Placa de montaje del protector de seguridad
16. Alojamiento del motor
17. Pasador de fijación de la cabeza de la sierra
18. Empuñadura principal
19. Interruptor de activación
20. Palanca de liberación de seguridad
21. Botón de encendido/apagado de la línea de corte
22. Tornillo de fijación del riel de extensión
23. Bolsa de polvo
24. Pie de apoyo ajustable
25. Indicador del ángulo de bisel
26. Escala del ángulo de ingletes
27. Escala del ángulo de bisel
28. Tornillo de fijación de la barra de guía
29. Profundidad del tornillo de corte
30. Herramienta de cambio de hoja
31. Bloqueo del husillo
32. Liberación del bloqueo del inglete

Montaje

La ingletadora está parcialmente montada en el embalaje.

♦ Abra la caja y saque la sierra.
◆ Coloque la sierra en una superficie lisa y plana, como un banco de trabajo o una mesa resistente.
- Examine el diagrama de montaje de la página 2 de este manual para familiarizarse con la sierra y sus diversas partes. La sección de ajustes se referirá a estos términos y deberá saber qué partes son y dónde se encuentran.
- Cuando se envía la herramienta, la empuñadura está bloqueada en la posición inferior con el pasador de bloqueo de la cabeza de la sierra (17). Tire del pasador de bloqueo de la cabeza de la sierra (17) como se muestra en la figura A.
- El botón de bloqueo de inglete (9) no está montado para el envío. Retire el botón de bloqueo del inglete (9) del embalaje y atorníllelo en la sierra. Consulte la posición en la figura B.

Riel de extensión de la mesa (Fig. C y D)

Su ingletadora se suministra con 2 rieles de extensión de mesa (5) para apoyar piezas de trabajo largas salientes.

• Tire del riel de extensión de la mesa (5) hasta la longitud necesaria para la pieza de trabajo, como se muestra en la figura C.
• Fijela en su posición apretando el tornillo de fijación del riel de extensión (22) como se muestra en la figura D.
  ◆ Repita el proceso en el lado opuesto.

Montaje en un banco (Fig. E)

La sierra ingletadora puede fijarse con cuatro pernos (6a) (no suministrados) en una superficie plana y estable utilizando los orificios para pernos (6) de la base. Esto ayuda a evitar vuelcos y posibles lesiones.

Recogida de polvo (Fig. F)

El uso de la bolsa de polvo (23) permite hacer operaciones de corte limpias y una fácil recogida del polvo.

Para fijar la bolsa de polvo (23), ajustela en la boquilla de polvo (23a).
- Cuando la bolsa de polvo (23) esté medio llena, retírela de la herramienta.
- Vacíe la bolsa de su contenido golpeándola ligeramente para retirar las partículas adheridas en el interior, las cuales podrían dificultar la recogida posterior.

Nota: Si conecta una aspiradora de taller a la sierra podrá realizar las operaciones de forma más eficaz y limpia.

Instalar la fijación de la pieza de trabajo (Fig. G)

• Inserte la fijación (4) en el orificio (4c), detrás de la contraguía. La fijación deberá orientarse hacia la parte trasera de la sierra de ingletes. La hendidura en la varilla de fijación debe introducirse completamente en la base. Compruebe que esta hendidura esté completamente introducida en la base de la ingletadora. Si la hendidura está visible, la fijación no estará segura. Fije la varilla de la fijación apretando el tornillo de bloqueo de la fijación (3).
  ◆ Gire la fijación 180° hacia la parte frontal de la ingletadora.
• Afloje el botón (4b) para ajustar la fijación hacia arriba o hacia abajo y después utilice el botón de ajuste fino (4a) para fijar bien la pieza de trabajo.

Nota: Coloque la fijación en el lado opuesto de la base cuando bisele. REALICE SIEMPRE OPERACIONES DE PRUEBA (CON LA MÁQUINA DESCONECTADA) ANTES DE REALIZAR CORTES ACABADOS, PARA COMPROBAR EL RECORRIDO DE LA HOJA.

COMPRUEBE QUE LA FIJACIÓN NO INTERFIERA CON EL TRABAJO DE LA SIERRA O LOS PROTECTORES.

Cambio o instalación de una hoja de sierra nueva (Fig. H, I, J)

¡Advertencia! Para reducir el riesgo de daños personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de intentar moverla, cambiar sus accesorios o realizar cualesquiera ajustes.

¡Advertencia! No pulse nunca el botón de bloqueo del husillo (31) mientras la hoja esté funcionando o deslizándose.

¡Advertencia! No corte metales férricos (que contengan acero o hierro) ni ladrillos o productos de fibra de cemento con esta ingletadora.

Retirar la hoja

◆ Desenchufe la sierra.
◆ Levante el brazo hasta la posición superior y presione el protector (14) lo más arriba posible.
- Afloje, pero no retire, el tornillo del soporte del protector (13c) hasta que el soporte pueda alzarse a una distancia suficiente para acceder al tornillo de la hoja (13a). El protector inferior quedará subido por la posición del tornillo del soporte del protector, como se muestra en la figura H.
- Pulse el botón de bloqueo del husillo (31) mientras gira detenidamente la hoja de la sierra de forma manual hasta que se active el bloqueo, como se muestra en la figura I.
- Manteniendo pulsado el botón, utilice la otra mano y la herramienta suministrada de cambio de la hoja (30) para aflojar el tornillo de la hoja (13a). (Giro en sentido de las agujas del reloj, roscas para zurdos)
- Retire el tornillo de la hoja (13a), la arandela de la fijación exterior (13d), la hoja (13) y el adaptador de la hoja (13e), si está colocado. La arandela de fijación interior (13f) puede dejarse en el husillo.

Instalar una hoja

◆ Desenchufe la sierra.
- Con el brazo levantado, el protector abierto y la abrazadera del protector levantada, coloque la hoja en el husillo, en el adaptador de la hoja y contra la fijación de la hoja interior, con los dientes de la parte inferior de la hoja mirando hacia la parte trasera de la sierra.
◆ Coloque la arandela de fijación exterior en el husillo.
Instale la tuerca de la hoja y, activando el bloqueo del husillo, apriete la tuerca firmemente con la llave suministrada (gire en sentido antihorario: rosca a izquierdas).

Ajuste del ángulo de inglete (Fig. K)

◆ Afloje el agarre (9) girándolo en sentido antihorario.
- Utilice la liberación de bloqueo del inglete (32) para mover la mesa giratoria (11) a la posición en la que el indicador (7) apunta al ángulo deseado en la escala del inglete (26), apriete el puño en sentido horario.
- El pie de apoyo ajustable (24) sirve para mantener la herramienta en equilibrio. Después de cada ajuste del ángulo de inglete, gire el botón del pie en sentido horario o antihorario hasta que la parte inferior toque el suelo. Existen dos posiciones, dependiendo de la profundidad de su banco de trabajo.

Profundidad de corte

Si desea cortar una ranura, puede ajustar la profundidad del corte mediante el tornillo de profundidad de corte (29) o la hoja.

ESPAÑOL

(Traducción de las instrucciones originales)

◆ Gire el tornillo de profundidad de corte (29) y fijelo con la contratuerca.

El tope de profundidad permite limitar la profundidad de corte de la hoja. El tope es útil para las aplicaciones como los ranurados y los cortes verticales erguidos. Gire el tope de profundidad hacia delante y ajuste la tuerca de ajuste para ajustar la profundidad deseada de corte. Para fijar el ajuste, apriete la contratuerca.

Ajuste del ángulo de bisel (Fig. L)

Al inclinar el carro a la izquierda, afloje la palanca (2) en la parte trasera de la herramienta en sentido antihorario.

Desbloquee el brazo presionando la empuñadura con algo más de fuerza solo en una dirección.

◆ Incline la hoja de la sierra hasta que el puntero (25) apunte hacia el ángulo deseado en la escala de bisel (27).
◆ Apriete la palanca firmemente (2) en sentido horario para fijar el brazo.

¡Advertencia! Al inclinar la hoja de sierra, asegúrese de elevar la empuñadura completamente. Después de cambiar el ángulo de bisel, fije siempre el brazo apretando la palanca en sentido horario.

¡Advertencia! Al inclinar la hoja de la sierra tenga siempre en cuenta el peso de la cabeza y asegúrese de evitar que choque.

Encendido (Fig. M)

¡Precaución! Antes de conectar la herramienta, compruebe siempre que el interruptor de encendido (19) funcione correctamente y vuelve a la posición de apagado al soltarlo.

Para arrancar la herramienta, mueva la palanca de liberación de seguridad (20) hacia la derecha con el dedo índice.
◆ Presione el interruptor de conmutación (19).
Para detener la herramienta, suelte el interruptor de conmutación (19).

¡Advertencia! No utilice nunca la herramienta si el gatillo no funciona correctamente. Las herramientas que tienen un interruptor que no funciona son MUY PELIGROSAS y deben ser reparadas antes de usarlas.

Uso del sistema de línea de corte

Nota: La sierra ingletadora debe conectarse a una fuente de alimentación.

El sistema de la línea de corte está equipado con un interruptor de encendido/apagado (21).

El sistema de la línea de corte es independiente del gatillo de la sierra ingletadora.

La luz no necesita estar activada para poder operar la sierra.

Para cortar a través de una línea existente trazada en una pieza de madera:

• Encienda el sistema de la línea de corte y, a continuación, tire hacia abajo de la empuñadura de manejo (18) para acercar la hoja de la sierra a la madera. La sombra de la hoja aparecerá en la madera.
• Alinee la línea trazada con el borde de la sombra de la hoja. Quizás tenga que ajustar los ángulos de bisel o de inglete para hacer que coincidan exactamente con la línea trazada.

Cortes transversales (Fig. N)

Un corte transversal se realiza cortando la madera transversalmente a la veta en cualquier ángulo. Un corte transversal se realiza con el brazo de inglete en la posición de cero grados. Fije y bloquee el brazo de ingletes en cero y sostenga firmemente la madera sobre la mesa y hacia la contraguía.

Con el botón de bloqueo del riel apretado, encienda la sierra apretando el interruptor de activación (19).

Cuando la sierra alcance la velocidad (1 segundo aproximadamente), baje suavemente el brazo y empiece a cortar poco a poco la madera. Deje que la hoja se detenga por completo antes de levantar el brazo.

Cuando corte cualquier pieza de tamaño superior 51 mm x 102 mm, utilice un movimiento de vaivén con el botón del bloqueo de riel aflojado.

Tire de la sierra hacia usted, baje la cabeza de la sierra hacia la pieza de trabajo y empuje suavemente la sierra hacia atrás para completar el corte. No permita que la hoja de la sierra entre en contacto con la parte superior de la pieza de trabajo mientras tira de ella. La sierra podrá lanzarse frente a Vd., provocándole probablemente daños personales o daños en la pieza de trabajo.

¡Advertencia! Use siempre una fijación para la pieza trabajo para mantener el control y

reducir el riesgo de daños en la pieza y de lesiones personales.

Nota: El botón de bloqueo del riel debe estar flojo para permitir que la sierra

se deslice por los rieles.

Los cortes cruzados de inglete se hacen con el brazo de ingletes en un ángulo distinto de cero. Este ángulo se fija a menudo en 45° para realizar esquinas, aunque puede fijarse en cualquier posición desde cero hasta 47° a la izquierda o 47° a la derecha. Haga el corte como se ha descrito anteriormente.

Para cortar a través de una línea existente trazada en una pieza de madera, haga coincidir el ángulo lo más cerca posible. Haga un corte un poco más largo de la madera y mida desde la línea trazada hasta el borde del corte para determinar en qué dirección ajustar el ángulo de inglete y volver a cortar. Necesitará algo de práctica, pero es una técnica frecuente.

Posición del cuerpo y de las manos (Fig. O – O3)

La correcta colocación del cuerpo y de las manos al utilizar la sierra de mesa permite que el corte sea más fácil, preciso y seguro.

No coloque nunca las manos cerca del área de corte.

Coloque las manos a una distancia mínima de 152 mm de la hoja. Sostenga firmemente la pieza de trabajo a la mesa y a la contraguía cuando corte. Mantenga sus manos en posición hasta que haya soltado el interruptor y la hoja se haya detenido al completo. REALICE SIEMPRE CORTES DE PRUEBA (CON LA MÁQUINA DESCONECTADA) ANTES DE REALIZAR CORTES ACABADOS PARA COMPROBAR EL RECORRIDO DE LA HOJA.

NO CRUCE LAS MANOS COMO SE INDICA EN LAS FIGURAS O3 y O4.

Mantenga ambos pies con firmeza en el suelo y mantenga un equilibrio adecuado. A medida que vaya moviendo el brazo de ingletes a izquierda y derecha, sigalo y permanezca ligeramente a un lado de la hoja de la sierra. Observe a través de las rendijas del protector cuando siga una línea trazada.

Ajuste de la escuadra de bisel a la mesa (Fig. O4)

Para alinear la escudra de la hoja a la mesa, bloquee el brazo en la posición inferior con la clavija inferior de bloqueo. Coloque una escudra frente a la hoja, comprobando que la escudra no esté sobre un diente.

Afloje el botón de bloqueo de bisel y compruebe que el brazo se fije firmemente contra el tope de bisel de 0°. Gire el tornillo de ajuste del bisel de 0° con la llave de 10 mm (no incluida) en la medida de lo necesario, para que la hoja se encuentre en un bisel de 0° con la mesa de acuerdo con la medida de la escuadra.

Corte de marcos de cuadros, cajas expositoras y otros proyectos de cuatro caras (Fig. P, P1, P2)

Para entender mejor cómo hacer estas operaciones, le sugerimos que intente algunos proyectos sencillos utilizando madera de desecho, hasta que “se acostumbre” a la sierra. Su sierra es la herramienta perfecta para ingletear esquinas, como la que se muestra en la figura P. El dibujo A de la figura P1 muestra una unión realizada utilizando el ajuste de bisel para biselar los bordes de los dos tableros a 45° cada uno, para hacer una esquina de 90°. Para esta unión, el brazo de ingletes se ha bloqueado en la posición cero y el ajuste de bisel se ha bloqueado en 45°. La madera se coloca con el lado plano y ancho hacia la mesa y el borde estrecho hacia la contraguía. El corte también podría realizarse con un corte de inglete hacia la derecha y hacia la izquierda, con la parte ancha hacia la contraguía.

Corte de molduras recortadas y otros marcos (Fig. P1)

El croquis B de la figura P1 muestra una unión realizada fijando el brazo de ingletes a 45° para cortar los dos tableros para formar una esquina de 90°. Para realizar este tipo de unión, fije el ajuste de bisel en cero y el brazo de ingletes en 45°. Una vez más, coloque la madera con el lado plano y ancho hacia la mesa y el borde estrecho frente a la contraguía.

Las figuras P1 y P2 solo son objetos de cuatro lados.

A medida que cambia el número de caras, también cambian los ángulos de inglete y bisel.

La tabla siguiente muestra los ángulos adecuados para una serie

de formas.

Número de caras Inglele	e o ángulo de bisel
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°

En la tabla se asume que todos los lados tienen la misma longitud. Para una forma que no se indique en la gráfica, utilice la siguiente fórmula:

180° dividido por el número de caras equivale al inglete (si el material se corta verticalmente) o al ángulo de bisel (si el material se corta de forma horizontal).

Corte de ingletes compuestos (Fig. P2)

Un inglete compuesto es un corte realizado utilizando un ángulo de inglete y de bisel al mismo tiempo. Es el tipo de corte utilizado para realizar marcos o cajas con lados inclinados, como se muestra en la figura P2.

Nota: Si el ángulo de corte varía de corte a corte, compruebe que el botón de bloqueo de bisel y el botón de bloqueo de inglete estén bien bloqueados. Éstos deberán estar bloqueados tras realizar cualquier cambio en el bisel o el inglete.

Corte de molduras de base (Fig. Q)

Cortes rectos de 90°:

Coloque la madera contra la contraguía y sosténgala en su lugar como se muestra en la figura R. Encienda la sierra, deje que la hoja alcance la velocidad total y baje el brazo de la sierra suavemente hacia el corte.

Coloque el material como se muestra en la figura R.

Todos los cortes deberán ser realizados con la parte trasera de la moldura hacia la contraguía y la parte inferior de la moldura contra la mesa.

	Esquina interior	Esquina exterior
Lateral izquierdo	Inglete izquierdo de 45°Guarde el lado izquierdo del corte	Inglete derecho de 45°Guarde el lado izquierdo del corte
Lateral derecho	Inglete derecho de 45°Guarde el lado derecho del corte	Inglete izquierdo de 45°Guarde el lado derecho del corte

El material de hasta 70 mm puede cortarse como se ha indicado previamente.

BES701 - 70 mm para 216 mm

Corte de molduras de cornisa

Para lograr el ajuste adecuado, la moldura de cornisa debe realizarse mediante un corte compuesto de ingletes con extrema precisión.

Las dos superficies planas en una pieza determinada de moldura de cornisa son ángulos que, al unirse, son exactamente iguales a 90°. La mayoría de las molduras de cornisa tienen un ángulo trasero superior (la sección plana que da al techo) de 52° y un ángulo trasero inferior (la parte que da contra la pared) de 38°.

La ingletadora tiene puntos especiales de bloqueo prefijados del inglete a 31,6° a izquierda y derecha, para cortar la moldura de corte en el ángulo adecuado. Del mismo modo, hay una marca en la escala de bisel a 33,9°.

La tabla de ajuste del bisel / tipo de corte muestra la configuración adecuada para los cortes de moldura en corona. (Los números de ajuste de inglete y de bisel son muy precisos y no son fáciles de

fijar con precisión en la sierra.) Puesto que la mayoría de los espacios carecen de ángulos de exactamente 90°, tendrá que personalizar sus ajustes en cualquier caso.

Instrucciones para cortar molduras de cornisa en horizontal y utilizando las características compuestas

♦ Coloque la moldura con la superficie trasera ancha hacia abajo en horizontal en la mesa de la sierra (Fig. Q).
- Los ajustes de abajo son para todas las molduras de cornisa estándar con ángulos de 52° y 38°.

Ajuste del bisel	Tipo de corte
33,9°	LADO IZQUIERDO, ESQUINA INTERIOR:1. Parte superior de la moldura hacia la contraguía2. Ajuste de la mesa de inglete a la derecha de 31,6°3. Guarde el lado izquierdo del corte
33,9°	LADO DERECHO, ESQUINA INTERIOR:1. Parte inferior de la moldura hacia la contraguía2. Ajuste de la mesa de inglete a la izquierda de 31,6°3. Guarde el lado izquierdo del corte
33,9°	LADO IZQUIERDO, ESQUINA EXTERIOR:1. Parte inferior de la moldura hacia la contraguía2. Ajuste de la mesa de inglete a la izquierda de 31,6°3. Guarde el lado derecho del corte
33,9°	LADO DERECHO, ESQUINA EXTERIOR:1. Parte superior de la moldura hacia la contraguía2. Ajuste de la mesa de inglete a la derecha de 31,6°3. Guarde el lado derecho del corte

Nota: Al ajustar los ángulos de bisel y de inglete de todos los ingletes compuestos, recuerde que los ángulos presentados para las molduras de cornisa son muy precisos y es difícil ajustarlos con exactitud. Puesto que es fácil que se desplacen ligeramente y muy pocos espacios tienen esquinas exactamente cuadradas, todos los ajustes deben probarse primero en maderas sobrantes.

Método alternativo para cortar molduras de cornisa

Coloque la moldura a un ángulo entre la contraguía (12) y la mesa de la sierra (11), con la parte superior de la moldura en la mesa y la parte inferior de la moldura en la contraguía, como se muestra en la figura Q1.

La ventaja de cortar molduras de cornisa con este método es que no es necesario ningún corte de bisel. En el ángulo de ingletes pueden realizarse cambios pequeños sin que ello afecte al ángulo de bisel. De esta forma, cuando se registran esquinas con un ángulo distinto a 90°, la sierra puede ajustarse a las mismas de forma rápida y fácil.

Instrucciones para el corte de molduras de cornisa anguladas entre la contraguía y la base de la sierra para todos los cortes

Esta sierra puede cortar hasta 14 mm x 92 mm de moldura de cornisa encajada.

• Ponga en ángulo la moldura de modo que la parte inferior (la parte que va hacia la pared cuando se instala) quede hacia la contraguía (12) y la parte superior descanse sobre la mesa de la sierra (11), como se muestra en la figura Q1.
  Las “caras” anguladas de la parte trasera de la moldura deben permanecer encuadradas en la contraguía y la mesa de la sierra.

	Esquina interior	Esquina exterior
Lateral izquierdo	Inglete derecho a 45°Guarde el lado derecho del corte	Inglete izquierdo a 45°Guarde el lado derecho del corte
Lateral derecho	Inglete izquierdo a 45°Guarde el lado izquierdo del corte	Inglete derecho a 45°Guarde el lado izquierdo del corte

Cortes especiales

No realice nunca cortes a menos que el material esté fijado en la mesa y contra la contraguía.

Material arqueado (Fig. S, S1)

Cuando corte material arqueado, colóquelo siempre como se muestra en la figura S1 y nunca como se muestra en la figura S. Colocar el material de forma incorrecta hará que pellizque la hoja cerca del final del corte.

Corte de material redondo

El material redondeado debe ser fijado o sostenido firmemente con la contraguía para evitar que ruede. Esto es muy importante a la hora de realizar cortes angulares.

Corte de materiales grandes

Ocasionalmente, se topará con piezas de trabajo demasiado grandes para que puedan ubicarse bajo la barra inferior. Para quitar el protector de la madera, con la sierra apagada y la mano derecha en la empuñadura de manejo, coloque el pulgar derecho fuera de la porción superior del protector y arrolle el protector hacia arriba lo suficiente para dejar espacio a la madera, como se muestra en la figura R. Suelte el protector antes de arrancar el motor. El mecanismo de protección funcionará adecuadamente durante el corte. Haga esto solo cuando sea necesario.

NUNCA UNA, PEGUE NI MANTENGA DE CUALQUIER OTRO MODO EL PROTECTOR ABIERTO CUANDO USE ESTA SIERRA.

¡Advertencia! Asegúrese siempre de que la herramienta esté apagada y desconectada antes de ajustar o revisar la función de la herramienta.

Después del uso

• Después del uso, limpie con un paño o similar las virutas y el polvo adheridos a la herramienta.
• Mantenga limpio el protector de la hoja de acuerdo con las instrucciones de la sección anterior.
• Lubrique las partes deslizantes con aceite para maquinaria para evitar la herrumbre.
• Al guardar la herramienta, tire del carro totalmente hacia usted.

Portar la herramienta

◆ Compruebe que el aparato esté desenchufado.
- Fije la hoja en el ángulo de bisel de 0° y gire la base totalmente hacia el ángulo de inglete derecho con el tornillo de fijación de la barra deslizante
◆ Asegure las barras deslizantes después de tirar del carro totalmente hacia usted.
- Baje completamente la empuñadura y bloqueela en su posición empujando el pasador de bloqueo de la cabeza de la sierra (17).
- Transporte la herramienta sujetándola por debajo de la base.
- Si quita la fijación, la bolsa del polvo, etc., podrá llevar la herramienta con más facilidad.
- Transporte la herramienta con ambas manos sujetándola por la base.

¡Precaución! Asegure siempre todas las partes móviles antes de llevar la herramienta.

El pasador de fijación de la cabeza de la sierra (17) solo sirve para el transporte y el almacenamiento, y no para realizar ninguna operación de corte.

Resolución de problemas

Problema Causa posible Solución
El motor no arranca.	La sierra no está enchufada.	Compruebe que todos los cables estén conectados.
Ángulo de corte inexacto	Mesa de inglete desbloqueada	Utilice la palanca de bloqueo de la mesa de ingletes (consulte la sección “Ajuste del ángulo de ingletes”).
	Demasiado serrín de madera debajo de la mesa.	Aspire o sople el polvo. Use siempre protección para los ojos.
El brazo de corte no puede alzarse totalmente, o el protector de la hoja no puede cerrarse totalmente.	Fallo de las piezas	Contacte con el centro de mantenimiento.
	El muelle de pivote no se ha sustituido después del mantenimiento.	Contacte con el centro de mantenimiento.
	Accumulación de serrín de la madera.	Limpie y lubrique las piezas móviles.
	El pasador de fijación de la cabeza de la sierra no se ha fijado correctamente.	Compruebe, ajuste y fije correctamente el pasador de fijación de la cabeza de la sierra.
La hoja se trabá, se atasca o se sacude.	Hoja de la sierra dañada Sustituya la hoja.
	La hoja está desafilada. Sustituya o afile la hoja.
	Hoja inadecuada Sustituya la hoja.
	Hoja abarquillada Sustituya la hoja.
La sierra vibra o se agita	Hoja de la sierra dañada Sustituya la hoja.
	Hoja de la sierra aflojada Apriete los pernos del husillo.
	Sierra incorrectamente fijada.	Fije la sierra al banco de trabajo, al soporte o a la mesa.
	Pieza de trabajo no apoyada correctamente.	Apoye o fije la pieza de trabajo correctamente.

Protección del medioambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con los residuos domésticos normales.

Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com

Datos técnicos

		BES701 Tipo 1
Tensión V 230
Velocidad /min 4800
Diámetro externo de la hoja mm 216
Diámetro interno orificio mm 30
Peso kg 12,1
Grosor de la hoja	mm	2.6
Separación máx. de la hoja	mm	2.8
Ingleteado (posiciones máximas)	°	+/- 47
Bisel (posiciones máximas)	°	47
Capacidad máxima de corte cruzado de 90°	mm 220
Capacidad máxima de ingleteado de 45°	mm 155
Profundidad máxima de corte a 90°	mm 70
Profundidad máxima de corte a 45°	mm 40

BES701 - Nivel de presión acústica conforme a la norma EN 62841:

L_pA (presión acústica) 98 dB(A), incertidumbre (K) 3 dB(A)

L_kVA (potencia acústica) 108.0 dB(A), Incertidumbre (K) 3 dB(A)

Declaración de conformidad CE

DIRECTIVA DE MÁQUINAS

BES701 Sierra ingletadora deslizante

Black & Decker declara que los productos descritos en

"Datos técnicos" cumplen las siguientes normas: 2006/42/CE, EN62841-1:2015, EN 62841-3-9:2020+A11:2020

Estos productos también cumplen las Directivas 2014/30/UE y 2011/65/UE.

Para más información, póngase en contacto con Black & Decker en la siguiente dirección o consulte la parte posterior del manual.

El abajo firmante es el responsable de la compilación del archivo técnico y realiza esta declaración en representación de Black & Decker.

Patrick Dipenbach

Patrick Diepenbach

Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida en los territorios de los Estados Miembros de la Unión Europea, el Área de Libre Comercio Europea y Reino Unido. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker.

Tendrá que adjuntar un justificante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en www.2helpU.com o poniéndose en contacto con su oficina local de Black & Decker en la dirección que se indica en este manual.

Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto BLACK+DECKER y recibir noticias sobre nuevos productos y ofertas especiales.

Installera en klinga
