| Producttype | Gecombineerde schuifbare afkort- en verstekzaag |
| Merk | Black & Decker |
| Model | BES701 |
| Voeding | 230 V, 50 Hz |
| Toerental onbelast | 4800 tpm |
| Diameter zaagblad | 216 mm |
| Boorgat zaagblad | 30 mm |
| Dikte zaagblad | 2,6 mm |
| Max. zaagsnede | 2,8 mm |
| Dwarszaagcapaciteit bij 90° | 220 mm |
| Verstekzaagcapaciteit bij 45° | 155 mm |
| Max. zaagdiepte bij 90° | 70 mm |
| Max. zaagdiepte bij 45° | 40 mm |
| Verstekbereik | +/- 47° |
| Kantelbereik | 0° – 47° (links) |
| Gewicht | 12,1 kg |
| Dubbele isolatie | Ja |
| Geschikte materialen | Hout, kunststof, non-ferro metalen |
| Afzuigsysteem | Stofzak inbegrepen (stofzuiger aansluiting mogelijk) |
| Zaaglijnverlichting | Ja, met aparte schakelaar |
| Veiligheid | Zaagbladbescherming, motorrem, trekker met veiligheidshendel |
| Meegeleverde accessoires | Stofzak, gereedschap voor bladwissel, 2 verlengrails |
| Garantie | 2 jaar |
Veelgestelde vragen - BES701 BLACK & DECKER
Gebruikersvragen over BES701 BLACK & DECKER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische zaag in PDF-formaat gratis! Vind uw handleiding BES701 - BLACK & DECKER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BES701 van het merk BLACK & DECKER.
GEBRUIKSAANWIJZING BES701 BLACK & DECKER
Nederlands (vertaald vanuit de originele instructies) 39
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgium
14/01/2022
Guarantee
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgien
14.01.2022
Garantie
Egide Walschaertsstraat 14-18
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgio
14/01/2022
Garanzia

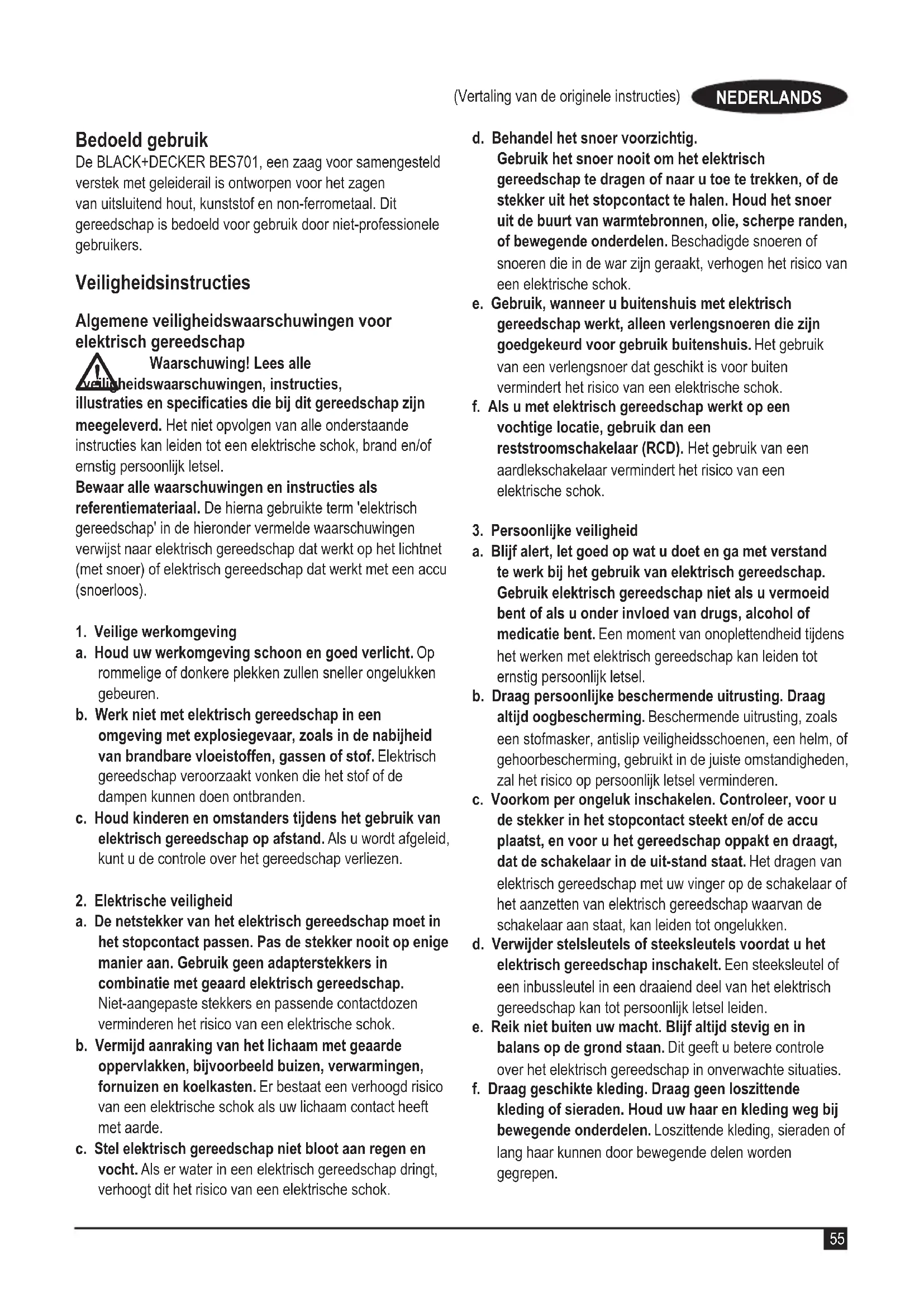

De BLACK+DECKER BES701, een zaag voor samengesteld verstek met geleiderail is ontworpen voor het zagen van uitsluitend hout, kunststof en non-ferrometaal. Dit gereedschap is bedoeld voor gebruik door niet-professionele gebruikers.
Veiligheidsinstructies
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Lees alle verlischeidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.
Bewaar alle waarschuwingen en instructies als referentiemateriaal. De hierna gebruikte term 'elektrisch gereedschap' in de hieronder vermelde waarschuwingen verwijst naar elektrisch gereedschap dat werkt op het lichtnet (met snoer) of elektrisch gereedschap dat werkt met een accu (snoerloos).
- Veilige werkomgeving
a. Houd uw werkomgeving schoon en goed verlicht. Op rommelige of donkere plekken zullen sneller ongelukken gebeuren.
b. Werk niet met elektrisch gereedschap in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden.
c. Houd kinderen en omstanders tijdens het gebruik van elektrisch gereedschap op afstand. Als u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
- Elektrische veiligheid
a. De netstekker van het elektrisch gereedschap moet in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok als uw lichaam contact heeft met aarde.
c. Stel elektrisch gereedschap niet bloot aan regen en vocht. Als er water in een elektrisch gereedschap dringt, verhoogt dit het risico van een elektrische schok.
d. Behandel het snoer voorzichtig. Gebruik het snoer nooit om het elektrisch gereedschap te dragen of naar u toe te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico van een elektrische schok.
e. Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buiten vermindert het risico van een elektrische schok.
f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een reststroomschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
- Persoonlijke veiligheid
a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrisch gereedschap. Gebruik elektrisch gereedschap niet als u vermoeid bent of als u onder invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b. Draag persoonlijke beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, zal het risico op persoonlijk letsel verminderen.
c. Voorkom per ongeluk inschakelen. Controleer, voor u de stekker in het stopcontact steekt en/of de accu plaatst, en voor u het gereedschap oppakt en draagt, dat de schakelaar in de uit-stand staat. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, kan leiden tot ongelukken.
d. Verwijder stelsleutels of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een steeksleutel of een inbussleutel in een draaiend deel van het elektrisch gereedschap kan tot persoonlijk letsel leiden.
e. Reik niet buiten uw macht. Blijf altijd stevig en in balans op de grond staan. Dit geeft u betere controle over het elektrisch gereedschap in onverwachte situaties.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding weg bij bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g. Als voorzieningen voor stofafzuiging of een stofreservoir kunnen worden gemonteerd, controleer dan dat deze zijn aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gevaren verminderen.
h. Word niet gemakzuchtig doordat u door veelvuldig gebruik vertrouwd bent geraakt met het gereedschap, en verlies niet de veiligheidsbeginselen uit het oog. Een onvoorzichtige handeling kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
- Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap kunt u de werkzaamheden waarvoor het gereedschap is ontworpen, beter en veiliger uitvoeren.
b. Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. leder elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, accessoires wisselt of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
d. Bewaar elektrisch gereedschap dat niet wordt gebruikt, buiten bereik van kinderen. Laat personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen niet met het gereedschap werken. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
e. Onderhoud elektrisch gereedschap en accessoires goed. Controleer dat bewegende delen van het elektrisch gereedschap wel goed functioneren en niet klemmen, en dat er niet onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat het gereedschap voor gebruik repareren als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f. Houd knip- en snijgereedschap scherp en schoon. Goed onderhouden zaaggereedschap met scherpe snijvlakken loopt minder snel vast en is gemakkelijken onder controle te houden.
g. Gebruik elektrisch gereedschap, accessoires, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let daarbij op de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor werkzaamheden die anders zijn dan bedoeld, kan leiden tot een gevaarlijke situatie.
h. Houd de handgrepen droog, schoon en vrij van olie en vet. Gladde handgrepen en vette oppervlakken maken het moeilijk het gereedschap veilig te hanteren en onder controle te houden in onverwachte situaties.
- Service
a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. De veiligheid van het gereedschap blijft dan gewaarborgd.
Veiligheidsinstructies voor verstekzagen
- Verstekzagen zijn bedoeld voor het zagen van hout of houtproducten, zij kunnen niet worden gebruikt met slijpschijven voor het zagen van ferro-materialen, zoals staven, stangen, steunen, enz. Door stofdeeltjes die ontstaan bij het zagen kunnen bewegende delen, zoals de onderste beschermkap, vast komen te zitten. Vonken die ontstaan bij zagen en slijpen zullen inbranden op de onderste beschermkap, het inzetstuk voor de zaagsnede en andere kunststof onderdelen.
- Ondersteun het werkstuk met klemmen wanneer dat maar mogelijk is. Ondersteunt u het werkstuk met de hand, dan moet u uw hand altijd op een afstand van tenminste 100 mm van beide zijden van het zaagblad houden. Zaag met deze zaagmachine niet stukken die te klein zijn om stevig te worden vastgezet of vastgehouden te worden met de hand. Bevindt uw hand zich te dicht bij het zaagblad, dan bestaat er het risico dat u letsel oploopt door contact met het zaagblad.
- Het werkstuk moet stilliggen en tegen zowel de langsgeleiding als de tafel worden geklemd of gehouden. Voer het werkstuk niet met de hand naar het zaagblad toe en zaag op geen enkele manier "uit de vrije hand". Werkstukken die niet zijn vastgezet en kunnen bewegen kunnen bij hoge snelheid worden teruggeworpen en daardoor kan letsel ontstaan.
- Duw de zaag door het werkstuk. Trek niet de zaag door het werkstuk. Maak een zaagsnede door de zaagkop omhoog te zetten en uit te trekken over het werkstuk zonder te zagen, de motor te starten, de zaagkop omlaag te drukken en de zaag door het werkstuk te duwen.
Wanneer u zaagt door de zaag door het werkstuk te trekken zal het zaagblad mogelijk uit het werkstuk omhoog komen en het zaagblad met grote kracht in de richting van de gebruiker duwen.
- Reik nooit met uw hand over de beoogde zaaglijn, niet voor en niet achter het zaagblad. Het werkstuk "met gekruiste handen "ondersteunen, d.w.z. het werkstuk vasthouden rechts van het zaagblad met uw linkerhand of andersom, is heel gevaarlijk.
- Reik met geen van beide handen achter de langsgeleiding op een afstand van minder dan 100 mm van een van beide zijden van het zaagblad, bijvoorbeeld om stukjes hout weg te nemen, of om welke andere reden dan ook, terwijl het zaagblad draait. U zult misschien niet merken dat het draaiende zaagblad dicht bij uw hand is en u kunt ernstig gewond raken.
- Inspecteer het werkstuk voordat u gaat zagen. Als het werkstuk gebogen is of krom, klem het dan vast met de buitenzijde van de gebogen zijde naar de langsgeleiding. Let er altijd goed op dat er geen ruimte is tussen het werkstuk, de langsgeleiding en de tafel langs de zaaglijn. Gebogen of kromme werkstukken kunnen wegdraaien en -schuiven en dat kan leiden tot het vastlopen tegen het ronddraaiende zaagblad tijdens het zagen. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
- Gebruik de zaag pas wanneer de tafel vrij is van alle gereedschap, afgezaagde stukjes hout, enz., alleen het werkstuk mag erop liggen. Kleine stukjes vuil of losse stukjes hout of andere voorwerpen die in contact komen met het ronddraaiende zaagblad, kunnen met hoge snelheid worden weggeslingerd.
- Zaag niet meer dan één werkstuk tegelijkertijd. Een stapel van meerdere werkstukken kan niet goed worden vastgeklemd of ondersteund en kan het zaagblad doen vastlopen of de stapel kan verschuiven tijdens het zagen.
- Controleer, vóór gebruik, dat de verstekzaag is gemonteerd of geplaatst op een vlak, stevig werkoppervlak. Een vlak en steviger werkoppervlak vermindert het risico dat de verstekzaag instabiel wordt.
- Plan uw werkzaamheden. ledere keer dat u de instelling van de schuine hoek of van de verstekhoek wijzigt, moet u controleren dat de verstelbare langsgeleiding goed is afgesteld voor ondersteuning van het werkstuk en niet
een belemmering kan vormen voor het zaagblad of het systeem van beschermkappen. Verplaats, zonder het gereedschap in te schakelen ("ON") en zonder een werkstuk op de tafel, volledig langs de beoogde zaagsnede, zodat u zeker weet dat er geen belemmeringen zijn en u niet in de langsgeleiding zaagt.
Zorg voor voldoende ondersteuning, zoals verlengstukken van de tafel, zaagbokken, enz. voor een werkstuk dat breder of langer is dan het bovenblad van de tafel. Werkstukken die langer of breder zijn dan de verstekzaagtafel, kunnen omvallen als zij niet stevig worden ondersteund. Als het afgezaagde gedeelte of het werkstuk omvalt, kan het de onderste beschermkap omhoog duwen of kan het worden weggeslingerd door het ronddraaiende zaagblad.
- Werk niet met een ander persoon als vervanging van een verlengstuk van de tafel of als extra ondersteuning. Instabiele ondersteuning voor het werkstuk kan het zaagblad doen vastlopen of kan het werkstuk tijdens de zaagwerkzaamheden verschuiven, waardoor u of uw hulp naar het ronddraaiende zaagblad wordt getrokken.
- Het af te zagen stuk mag niet op welke manier dan ook tegen het ronddraaiende zaagblad worden geklemd of gedrukt.
Als er niet voldoende ruimte is voor het afgezaagde gedeelte, d.w.z. bij gebruik van lengtestoppen, kan het afgezaagde stuk tegen het zaagblad worden gedrukt en met kracht worden weggeslingerd.
- Gebruik altijd een klem of een stuk gereedschap dat is ontworpen voor het op juiste wijze ondersteunen van rond materiaal, zoals stangen of buizen. Stangen kunnen wegrollen wanneer ze worden gezaagd, waardoor het zaagblad "hapt" en het werkstuk met uw hand in het zaagblad wordt getrokken.
- Laat het zaagblad eerst geheel op snelheid komen voordat u contact maakt met het werkstuk. Dit beperkt het risico dat het werkstuk wordt weggeslingerd.
Als het werkstuk of het zaagblad bekneld raakt, schakel de verstekzaag dan uit. Wacht tot alle bewegende onderdelen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of neem de accu uit. Werk vervolgens aan het vrijmaken van het vastgelopen materiaal. Gaat u door met zagen terwijl het werkstuk bekneld is geraakt, dan kan dat leiden tot verlies van controle of tot beschadiging van de verstekzaag. - Laat, nadat u de zaagsnede hebt voltooid, de schakelaar los, houdt de zaagkop omlaag, wacht tot het zaagblad tot stilstand is gekomen en verwijder dan pas het afgezaagde gedeelte. Het is gevaarlijk met uw hand in de buurt van het uitlopende zaagblad te komen.
Houd de handgreep stevig vast wanneer u een onvolledige zaagsnede maakt of wanneer u de schakelaar loslaat voordat de zaagkop geheel in de onderste positie staat. De remwerking van de zaag kan de zaagkop plotseling omlaag trekken, waardoor een risico van letsel kan ontstaan. - Het bedoeld gebruik wordt beschreven in deze instructiehandleiding. Het gebruik van andere accessoires of hulpstukken of uitvoering van andere handelingen met dit gereedschap dan die in deze instructiehandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of materiële schade.
- Gebruik geen gescheurde/verbogen/beschadigde/vervormde zaagbladen.
◆ Vervang de zaagplaat wanneer deze versleten is.
Vervangende zaagplaat
Draai, wanneer u de zaagplaten wilt vervangen, de schroeven los die de zaagplaten op hun plaats houden. Pas ze zo aan dat de zaagplaten zo dicht mogelijk bij het zaagblad staan zonder dat de beweging van het zaagblad wordt verhinderd.
- Gebruik geen zaagbladen met een grotere of kleinere diameter dan wordt aanbevolen. Raadpleeg de technische gegevens voor de juiste afmetingen van het zaagblad. Gebruik alleen de zaagbladen die worden opgegeven in deze handleiding, en die voldoen aan EN 847-1.
◆ Gebruik geen HSS-zaagbladen (High Speed Steel).
Waarschuwing! Contact met of inademing van
het stof dat bij zaagtoepassingen vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat speciaal is ontworpen ter bescherming tegen stof en dampen, en zorg ervoor dat andere personen op de werkplek ook zijn beschermd.
- Verwerk geen materiaal dat asbest bevat. Asbest wordt beschouwd als een kankerverwekkende stof.
- Draag handschoenen wanneer u zaagbladen en ruwe materialen vasthoudt (zaagbladen moeten in een houder worden vervoerd, wanneer dat praktisch mogelijk is).
- Draag gehoorbescherming zodat het risico van gehoorverlies wordt verminderd.
- Overweeg het gebruik van speciaal ontworpen zaagbladen die minder geluid maken.
- Draag bescherming van uw ogen zodat het risico van persoonlijk letsel wordt beperkt.
- Gebruik de bijgeleverde stofzak wanneer u hout zaagt.
Houd het gereedschap alleen vast aan geïsoleerde oppervlakken als u een handeling uitvoert waarbij het accessoire van het zaaggereedschap in contact kan komen met verborgen bedrading of het eigen netsnoer.
Als een draad onder spanning wordt geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen
- Selecteer het juiste zaagblad voor het materiaal dat u wilt zagen.
- Gebruik de machine niet als de beschermkap niet is aangebracht. Gebruik de machine niet als de beschermkap niet werkt of niet goed is onderhouden.
- Controleer dat de arm stevig is vastgezet wanneer u schuine zaagsneden uitvoert.
- Controleer voor iedere zaagsnede dat de machine stabiel is.
◆ Houd de handvatten droog, schoon en vrij van olie en vet.
◆ Houd de ruimte rond de machine schoon en vrij van losse materialen zoals spaanders en zaagresten.
- Zorg dat de machine en de werkruimte goed worden verlicht met centrale verlichting of verlichting op de werkplek.
- Zorg dat de machine uitsluitend wordt bediend door mensen die daarvoor zijn opgeleid.
- Controleer vóór gebruik altijd of het zaagblad correct is aangebracht. Het is belangrijk dat het zaagblad in de juiste richting draait. Houd het zaagblad scherp. Volg de instructies voor het smeren en het vervangen van accessoires.
- Controleer dat de snelheid die op het zaagblad wordt vermeld, ten minste gelijk is aan de snelheid die op de zaag wordt vermeld.
- Zorg ervoor dat tussenringen en asringen die worden gebruikt
geschikt zijn voor het doel dat door BLACK+DECKER wordt genoemd.
◆ Reparaties aan het geleidingssysteem voor de zaaglijn mogen alleen worden uitgevoerd door erkende servicemonteurs of BLACK+DECKER-servicepersoneel. - Neem de accu uit de machine voordat u onderhoudswerk uitvoert of het zaagblad verwisselt.
- Voer nooit reinigings- of onderhoudswerkzaamheden uit en verwijder geen zaagresten of andere delen van het werkstuk uit het zaaggebied wanneer de machine draait of de zaagkop niet in de ruststand staat.
- Monteer wanneer mogelijk de machine altijd op een werkbank.
◆ Zorg dat alle vergrendelingsknoppen en handgrepen goed vastzitten voordat u de machine in gebruik neemt. - Gebruik de zaag nooit zonder het tafelelement.
◆ Probeer nooit de draaiende machine snel te stoppen door een stuk gereedschap of een ander voorwerp tegen het zaagblad te duwen. Dit kan onbedoeld leiden tot ernstige ongevallen. - Lees de gebruikershandleiding voordat u eventuele hulpstukken gebruikt of plaatst. Onjuist gebruik van een accessoire kan schade veroorzaken.
- Til het zaagblad uit het tafel-inzetstuk en uit het werkstuk voordat u de aan/uit-schakelaar loslaat.
◆ Zet niet iets vast tegen de ventilator met het doel de motoras vast te zetten. - De zaagbladbeschermkap op uw zaag zal automatisch omhoog gaan wanneer de arm zakt, de kap zal over het zaagblad zakken wanneer de arm wordt opgetild. U kunt de beschermkap met de hand omhoog brengen wanneer u zaagbladen monteert of verwijdert of als u de zaag wilt inspecteren. Til de kap nooit met de hand op als de machine niet is uitgeschakeld.
- Controleer zo nu en dan dat de luchtsleuven van de motor schoon zijn en dat er geen spaanders in zitten.
- Zorg dat de waarschuwingssymbolen op het elektrische gereedschap altijd goed zichtbaar blijven.
Ga nooit op het elektrische gereedschap staan. Wanneer het elektrische gereedschap omvalt of wanneer u in aanraking komt met het zaagblad, kan dit leiden tot ernstige verwondingen.
- Pak het zaagblad na werkzaamheden niet vast voordat het is afgekoeld. Het zaagblad wordt tijdens het werken heel heet.
- Voorkom letsel door wegschietend materiaal door eerst de stekker van het netsnoer van de zaag uit het stopcontact te trekken en daarna klein materiaal te verwijderen.
- Controleer voor en na alle onderhoudswerkzaamheden dat de beschermkap van de zaag goed werkt. Zorg ervoor dat de zaag is uitgeschakeld en de netstekker van de netspanning is losgekoppeld wanneer u deze test uitvoert. Breng de arm omhoog en omlaag en controleer zo dat de beschermkap het zaagblad bedekt, maar het zaagblad de beschermkap niet raakt. Laat het gereedschap repareren door een gekwalificeerd servicecentrum als de beschermkap niet goed werkt. Informeer bij de klantenservice van BLACK+DECKER naar het dichtstbijzijnde servicecentrum.
- Deze verstekzaag is ontworpen voor het zagen van uitsluitend hout, kunststof en non-ferrometaal.
Gebruik de zaag niet voor het zagen van andere materialen dan die de fabrikant aanbeveelt.
♦ Pak het zaagblad na werkzaamheden niet vast voordat het is afgekoeld. Het zaagblad wordt tijdens het werken heel heet.
Waarschuwing! Door het zagen van
kunststoffen, nat hout en andere materialen kan zich gesmolten of gedroogd materiaal op de tip van het zaagblad en op het zaagblad zelf afzetten, waardoor het risico van oververhitting en van vastlopen van het zaagblad tijdens het zagen kan toenemen.
Overige risico's
De volgende risico's horen bij het gebruik van zagen: Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, kunnen bepaalde risico's niet worden uitgesloten. Dit zijn onder meer:
- Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
♦ Gehoorbeschadiging. - Risico van ongelukken door de onbedekte delen van het ronddraaiende zaagblad.
- Risico van verwondingen bij het vervangen van onderdelen, zaagbladen of accessoires.
-
Risico van het knellen van de vingers bij het openen van de beschermkappen.
-
Gezondheidsrisico's door het inademen van zaagsel dat ontstaat bij het zagen van hout, in het bijzonder eiken, beuken en MDF.
- Letsel dat wordt veroorzaakt door langdurig gebruik van gereedschap. Wanneer u langere periodes met gereedschap werkt, kunt u het beste regelmatig een pauze nemen.
Geluid
De aangegeven geluidsemissiewaarden zijn gemeten conform een standaardtestmethode en kan worden gebruikt om gereedschappen met elkaar te vergelijken.
De aangegeven geluidsemissiewaarde kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.
Waarschuwing! De geluidsemissie waarde tijdens het werkelijke gebruik van het elektrisch gereedschap kan afwijken van de aangegeven waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt en welk type werkstuk wordt bewerkt.
Waarschuwing! Draag altijd geschikte
gehoorbescherming. Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden tot gehoorbeschadiging. Houd rekening met de volgende factoren die van invloed zijn bij de blootstelling aan lawaai:
- Gebruik zaagbladen die zo zijn ontworpen dat zij minder lawaai maken,
- Gebruik alleen goede, scherpe zaagbladen en
- Gebruik speciaal ontworpen geluidsreducerende zaagbladen.
Etiketten op het gereedschap
De volgende pictogrammen worden met de datumcode op het gereedschap weergegeven:
Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel wordt beperkt.
Draag een veiligheidsbril of oogbescherming
Draag gehoorbescherming
Draag een stofmasker
Houd handen weg bij zaagblad
Geen Handen zone - Houd vingers en armen uit de buurt van draaiende zaagbladen
Draag handschoenen wanneer u zaagbladen vastpakt
Kijk niet in de werklamp
Stel het apparaat niet bloot aan regen.
Trek de stekker uit het stopcontact wanneer het snoer beschadigd wordt of in de war raakt.
Elektrische veiligheid
Dit gereedschap is dubbel geïsoleerd, daarom is een aardeaansluiting niet vereist. Controleer altijd dat de stroomvoorziening overeenkomt met de voltage op het typeplaatje.
Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een BLACK+DECKER-servicecentrum, zodat gevaarlijke situaties worden voorkomen.
Spanningsdalingen
Tijdens de stroomtoevoer kan zich soms een korte daling voordoen. Wanneer de stroomvoorziening niet optimaal is, kan dit invloed hebben op andere apparatuur. Als de systeemimpedantie van de netvoeding lager is dan 0,214 Ω, zullen er waarschijnlijk geen storingen optreden.
Een verlengsnoer gebruiken
Gebruik altijd een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van dit apparaat (zie de technische gegevens). Controleer het verlengsnoer vóór gebruik op tekenen van beschadiging, slijtage of veroudering. Vervang het verlengsnoer als het beschadigd of defect is. Rol het snoer altijd volledig af, wanneer u een haspel gebruikt. Het gebruik van een verlengsnoer dat niet geschikt is voor het ingangsvermogen van de machine of dat beschadigd of defect is, kan tot brandgevaar en elektrische schokken leiden.
Functions
Dit gereedschap is voorzien van enkele of alle van de volgende functies.
- Schuifbalken
- Vergrendelingsknop schuine hoek
- Schroef klemvergrendeling
- Werkstukklem
- Tafelverlengingsrail
- Boutgaten
- Indicator verstekhoek
- Zaagplaat
- Verstekvergrendelingsknop
- Grondplaat
- Draaiende tafel
-
Achtergeleiding
-
Zaagblad
- Zaagbladbeschermkap
- Montageplaat beschermkap
- Motorbehuizing
- Vergrendelingspen zaagkop
- Hoofdhandgreep
- Aan/uit-schakelaar
- Vrijgavehendel veiligheid
- Knop zaaglijnverlichting aan/uit
- Schroef verlengrailvergrendeling
- Stofzak
- Verstelbare steunvoet
- Indicator schuine hoek
- Schaalverdeling verstekhoek
- Schaalverdeling schuine hoek
- Vergrendelingsschroef schuifbalk
- Zaagdiepteschroef
- Gereedschap voor zaagbladwisseling
- Asvergrendeling
- Vrijgave verstekvergrendeling
Montage
De verstekzaag is gedeeltelijk gemonteerd in de doos.
◆ Open de doos en haal de zaag eruit.
- Plaats de zaag op een glad, vlak oppervlak, zoals een werkbank of een stevige tafel.
- Bestudeer het Montageschema op pagina 2 van deze handleiding zodat u de zaag en de diverse onderdelen leert kennen. Het hoofdstuk over afstellingen verwijst naar deze termen en u moet weten wat de onderdelen zijn en waar ze zich bevinden.
- Wanneer het gereedschap wordt verzonden, is de handgreep door de vergrendelingspen (17) van de zaagkop vergrendeld in de onderste positie. Trek aan de vergrendelingspen (17) van de zaagkop, zoals wordt getoond in afbeelding A.
- De verstekvergrendelingsknop (9) is niet gemonteerd bij verzending af-fabriek. Neem de verstekvergrendelingsknop (9) uit de verpakking en schroef deze op de zaag, in afbeelding B ziet u waar dat moet.
Tafelverlengingsrails (Afb. C & D)
Uw verstekzaag wordt geleverd met 2 stuks tafelverlengingsrail (5) die zijn bedoeld om overhangende werkstukken te ondersteunen.
♦ Trek de tafelverlengingsrail (5) uit op de gewenste lengte voor het werkstuk, zoals wordt getoond een afbeelding C.
- Zet de rails vast met de vergrendelingsschroef (22), zoals wordt getoond een afbeelding D.
◆ Herhaal deze procedure aan de tegenovergestelde zijde.
Montage op de werkbank (Afb. E)
De verstekzaag kan met vier bouten (6a) (niet meegeleverd) worden vastgezet op een vlak en stabiel oppervlak met de gaten (6) die in de grondplaat van het gereedschap zijn gemaakt. Dit helpt ongevallen en mogelijk letsel te voorkomen.
Stofverzameling (Afb. F)
Het gebruik van de stofzak (23) maakt het zagen stofvrij en het verzamelen van stof gemakkelijk.
◆ U kunt de stofzak (23) bevestigen door een tijdje op de zuigmond (23a) te monteren.
- Wanneer de stofzak (23) ongeveer halfvol is, moet u de zak van het gereedschap losnemen.
Maak de stofzak leeg door er licht op te kloppen, zodat u stofdeeltjes die aan de binnenzijde vastzitten verwijdert, en het verzamelen van stofdeeltjes niet wordt gehinderd.
Opmerking: Als u een werkplaatsstofzuiger op uw zaag bevestigt, kunt u efficiënter en schoner werken.
Een klem op het werkstuk plaatsen (Afb. G)
- Steek de klem (4) in het gat (4c) achter de geleiding. De klem moet naar de achterzijde van de verstekzaag wijzen. De groef op de klemstang moet geheel in de grondplaat worden gestoken. Controleer dat deze groef volledig in de grondplaat van de verstekzaag is gestoken. Als de groef zichtbaar is, zit de klem niet goed vast. Zet de klemstang vast door de vergrendelingsschroef (3) van de klem aan te draaien
♦ Draai de klem 180° naar de voorzijde van de verstekzaag. - Draai de knop los (4b) zodat u de klem omhoog en omlaag kunt aanpassen, stel vervolgens de klem nauwkeurig af op het werkstuk door middel van de fijnafstellingsknop (4a).
Opmerking: Plaats de klem op de tegenovergestelde zijde van de grondplaat bij het schuin afzagen. • PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLEREN. CONTROLEER DAT DE KLEM NIET DE WERKING VAN DE ZAAG OF DE BESCHERMKAP VERHINDERT.
Een zaagblad verwisselen of een nieuw zaagblad plaatsen (Afb H, I, J)
Waarschuwing! Beperk het risico van ernstig persoonlijk letsel, zet het gereedschap uit en trek de stekker uit het stopcontact voordat u het verplaatst, accessoires vervangt of aanpassingen uitvoert.
Waarschuwing! Druk nooit de asvergrendelingsknop (31) in terwijl het zaagblad wordt aangedreven of uitloopt.
Waarschuwing! Zaag geen ferro-metalen (materialen die ijzer of staal bevatten) of metselwerk of vezelcementproducten met deze verstekzaag.
Het zaagblad uitnemen
♦ Trek de stekker van de zaag uit het stopcontact.
- Breng de arm in de hoogste stand en duw de onderste beschermkap (14) zo ver mogelijk omhoog.
- Draai de schroef van de beugel van de beschermkap los, maar verwijder de schroef (13c) niet, tot u beugel zo ver omhoog kunt zetten dat u toegang krijgt tot de schroef (13a) van het zaagblad. De onderste beschermkap zal omhoog blijven staan door de positie van de schroef van de beugel van de beschermkap, zoals wordt getoond in afbeelding H.
Druk de asvergrendelingsknop (31) in terwijl uw voorzichtig het zaagblad met de hand ronddraait tot de vergrendeling ingrijpt, zoals wordt getoond in afbeelding I.
- Houd de knop ingedrukt, en draai met de andere hand en de bijgeleverde steeksleutel (30) de schroef (13a) van het zaagblad los. (Naar rechts draaien, linkse draad.)
- Verwijder de schroef (13a) van het zaagblad, de buitenste klemring (13d), het zaagblad (13) en het zaagbladadapter (13e), als dat wordt gebruikt. De binnenste klemring (13f) kan op de as blijven zitten.
Een zaagblad plaatsen
♦ Trek de stekker van de zaag uit het stopcontact.
- Plaats, terwijl de arm omhoog staat en de onderste beschermkap open staat, het zaagblad op de as, op het zaagbladadapter en zet het tegen de binnenste zaagbladklem met de tanden aan de onderzijde van het zaagblad wijzend naar de achterzijde van de zaag.
◆ Monteer de buitenste klemring op de as.
- Plaats de zaagbladschroef en draai de schroef stevig vast met de bijgeleverde steeksleutel, terwijl u de asvergrendeling vastzet (draai naar links, linkse draad).
De verstekhoek afstellen (Afb. K)
♦ Draai de klem (9) los door deze naar links te draaien.
- Verplaats met behulp van de vrijgave van de verstekvergrendeling (32) de draaiende tafel (11) naar het punt waar de aanwijzer (7) de gewenste hoek op de verstekschaalverdeling (26) aanwijst, draai de klem naar rechts vast.
- De verstelbare steunvoet (24) helpt het gereedschap in evenwicht te houden. Na iedere aanpassing van de verstekhoek moet u de knop op de voet naar rechts of naar links draaien tot de onderzijde van de grond raakt. Er zijn twee posities afhankelijk van de diepte van uw werkbank.
Zaagdiepte
Als u een groef wilt frezen, kunt u de diepte van de zaagsnede instellen met de freesdiepteschroef (29) of het zaagblad.
- Draai de schroef (29) van de freesdiepte en zet vast met de tegenmoer.
Met behulp van de dieptestop kunt u de diepte van de zaagsnede van het zaagblad beperken. Deze stop is handig voor bepaalde applicaties, zoals het maken van groeven en grote verticale zaagsneden. U kunt de stand van de dieptestop afstellen door de vergrendelingsmoer los te draaien en schroef voor de diepteafstelling af te stellen op de gewenste zaagdiepte. Zet de aanpassing vast door de vergrendelingsmoer aan te draaien.
De schuine hoek aanpassen (Afb. L)
Wanneer de wagen naar links kantelt, draai dan de hendel (2) aan de achterzijde van het gereedschap naar links.
Ontgrendel de arm door de handgreep flink in slechts een richting te duwen.
- Kantel het zaagblad tot de aanwijzer (25) naar de gewenste hoek op de schaalverdeling (27) voor schuine zaagsneden wijst.
- Zet de hendel (2) stevig naar rechts vast zodat de arm vast komt te zitten.
Waarschuwing! Wanneer u het zaagblad kantelt, moet u erop letten dat u de handgreep volledig omhoog haalt. Na het wijzigen van de schuine hoek moet u altijd de arm vastzetten door de hendel naar rechts vast te zetten.
Waarschuwing! Houd, wanneer u het zaagblad kantelt, altijd rekening met het gewicht van de kop en zorg ervoor dat deze niet omvalt.
De werking van de schakelaar (Afb. M)
Let op! Controleer, voor u de stekker van het gereedschap in het stopcontact steekt, altijd dat de aan/uit-schakelaar (19) goed werkt en terugkeert in de Uit-stand (OFF) wanneer u deze loslaat.
- Start het gereedschap door met uw wijsvinger de vrijgavehendel (20) voor de veiligheid naar rechts te verplaatsen.
◆ Druk op de aan/uit-schakelaar (19). - Stop het gereedschap door de aan/uit-schakelaar (19) los te laten.
Waarschuwing! Gebruik het gereedschap nooit zonder een goed werkende aan/uit-schakelaar. Gereedschap waarvan de schakelaar niet werkt is ZEER GEVAARLIJK en moet vóór gebruik worden gerepareerd.
Gebruik van het Zaaglijnsysteem
Opmerking: De verstekzaag moet op een stopcontact worden aangesloten.
Het Zaaglijnsysteem is voorzien van een aan/Uit-schakelaar (21).
Het Zaaglijnsysteem werkt onafhankelijk van de aan/uitschakelaar van de verstekzaag.
U kunt de zaag bedienen zonder dat het licht is ingeschakeld.
Door een bestaande potloodlijn zagen op een stuk hout:
♦ Schakel het Zaaglijnsysteem in en trek vervolgens de bedieningshandgreep (18) omlaag zodat het zaagblad dicht bij het hout komt. De schaduw van het zaagblad verschijnt op het hout.
- Breng de potloodlijn op één lijn met de rand van de schaduw van het zaagblad. Misschien moet u om de potloodlijn nauwkeurig te kunnen volgen, de verstekhoek of de schuine hoek aanpassen.
Afkortzaagsneden (Afb. N)
Een afkortzaagsnede is een zaagsnede haaks op de nerf onder een bepaalde hoek. Een rechte afkortzaagsnede wordt gemaakt met de verstekarm in de stand van nul graden. Stel de verstekarm in op nul en vergrendel de arm en houd het hout stevig op de tafel en tegen de langsgeleiding.
Schakel, terwijl de railvergrendelingsknop is vastgezet, de zaag in door de aan/uit-schakelaar (19) in te knijpen.
Laat, wanneer de zaag op snelheid komt (ongeveer 1 seconde), de arm gelijkmatig en langzaam zakken en zaag door het hout. Haal de arm pas omhoog als het zaagblad volledig tot stilstand is gekomen.
Wanneer u een werkstuk groter dan 51 x 102 mm zaagt, maak dan een naar buiten gerichte achterwaartse beweging met een losse railvergrendelingsknop.
Trek de zaag naar buiten naar u toe, breng de zaagkop omlaag naar het werkstuk toe en voltooi de zaagsnede door de zaag langzaam terug te duwen. Laat het zaagblad tijdens het naar buiten trekken niet in contact komen met de bovenzijde van het werkstuk. De zaag kan dan naar u toe komen, wat kan leiden tot persoonlijk letsel en beschadiging van het werkstuk.
Waarschuwing! Gebruik altijd een werkklem zodat u de controle behoudt en
het risico van beschadiging van het werkstuk en persoonlijk letsel beperkt.
Opmerking: De knop van de railvergrendeling moet los staan zodat de zaag langs de rails kan schuiven.
Afkortzaagsneden in verstek maakt u met de verstekarm in een hoek die niet nul graden is. Deze verstekhoek is vaak 45° voor het maken van hoeken, maar kan worden ingesteld in iedere stand tussen 47° links of 47° rechts. Voer de zaagsnede uit zoals hierboven wordt beschreven.
U kunt door een bestaande potloodlijn zagen op een stuk hout door de hoek zo dicht mogelijk te benaderen. Zaag het hout iets te lang en meet vanaf de potloodlijn tot de rand van de zaagsnede, bepaal in welke richting de verstekhoek moet worden aangepast en zaag opnieuw. Dit vraagt enige oefening, maar is een veelgebruikte techniek.
Juiste positie van lichaam en hand (Afb. O - O3)
Plaats uw lichaam en handen bij het bedienen van de verstekzaag in de juiste positie, dat maakt het zagen gemakkelijker, nauwkeuriger en veiliger.
Plaats uw handen nooit in het zaaggebied.
Plaats uw handen niet op minder dan 152 mm afstand van het zaagblad. Houd het werkstuk wanneer u zaagt, stevig op de tafel en tegen de langsgeleiding. Houd u handen in die positie totdat de Aan/Uit-schakelaar is vrijgegeven en het zaagblad volledig tot stilstand is gekomen. PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLEREN.
ZET UW HANDEN NIET KRUISLINGS, ZOALS IN AFBEELDING O3 en O4 WORDT GETOOND.
Houd uw voeten stevig op de vloer en bewaar goed uw evenwicht. Volg de zaagarm wanneer u deze naar links of naar rechts verplaatst, en sta iets opzij van het zaagblad.
Kijk door de openingen in de beschermkap wanneer u een potloodlijn volgt.
Afstelling afschuinen haaks op de tafel (Afb. O4)
U kunt het zaagblad haaks op het tabelblad uitlijnen door de arm in de neerwaartse positie te vergrendelen met behulp van de vergrendelingspen. Plaats een winkelhaak tegen het zaagblad, en let er daarbij op dat de winkelhaak niet boven op een tand staat.
Draai de vergrendelingsknop voor de schuine hoek los en let erop dat de arm stevig tegen de stop voor de schuine hoek van 0° staat. Draai de stelschroef voor het verstek van 0° met de steeksleutel van 10 mm (niet meegeleverd), zodat het zaagblad in een hoek van 0° ten opzichte van de tafel staat, volgens de aanduiding van de winkelhaak.
Het zagen van schilderijlijsten, kleine vitrines en andere vierzijdige elementen (Afb. P, P1, P2)
U zult het beste begrijpen hoe de hier genoemde items moeten worden gemaakt wanneer u begint met het uitvoeren van enkele eenvoudige projecten van afvalhout, tot u "gevoel heeft" voor het werken met de zaag.
De zaag is gereedschap dat bij uitstek geschikt is voor het zagen van hout in verstek, zoals in Afbeelding P wordt getoond. Schematische voorstelling A in Afbeelding P1 toont een verbinding die wordt gemaakt door middel van een afstelling van een schuine hoek van de twee stukken materiaal op 45°, zodat een hoek van 90° ontstaat. Voor deze verbinding wordt de verstekarm vergrendeld in de nulpositie en de afstelling van de schuine hoek wordt vergrendeld op 45°. Het hout is met de brede vlakke zijde tegen de tafel geplaatst en met de smalle zijde tegen de langsgeleiding.
De zaagsnede kan ook worden gemaakt door links en rechts verstek te zagen met de brede zijde tegen de langsgeleiding.
Sierlijsten en andere lijsten zagen (Afb. P1)
Schematische voorstelling B in Afbeelding P1 toont een verbinding die is gemaakt door de verstekarm op 45° te plaatsen en de twee stukken materiaal in verstek te zagen zodat een hoek van 90° ontstaat. U kunt dit type verbinding maken door de afstelling van de schuine hoek op nul te stellen en de verstekarm op 45°. Plaats het hout weer met de brede vlakke zijde op de tafel en met de smalle zijde tegen de langsgeleiding.
Afbeeldingen P1 en P2 zijn alleen voor vierzijdige objecten. Verandert het aantal zijden, dan veranderen ook de verstekhoeken en de afschuinhoeken.
Onderstaand schema geeft de juiste instellingen voor het zagen van een uiteenlopende reeks van vormen.
| Aantal zijden | Verstekhoek of schuine hoek |
| 4 45° | |
| 5 36° | |
| 6 30° | |
| 7 25,7° | |
| 8 22,5° | |
| 9 20° | |
| 10 18° |
Er wordt in de tabel vanuit gegaan dat alle zijden van gelijke lengte zijn. Gebruik voor een vorm die niet in het schema wordt getoond, de volgende formule:
180° gedeeld door het aantal zijden is gelijk aan het verstek (als het materiaal verticaal wordt gezaagd) of de afschuinhoek (als het materiaal vlak wordt gezaagd).
Samengesteld verstek zagen (Afb. P2)
Een samengesteld verstek is een zaagsnede die wordt gemaakt door een verstekhoek en een schuine hoek tegelijkertijd toe te passen. Dit is het type zaagsnede dat wordt gebruikt voor het maken van lijsten of kisten met schuine zijde, zoals er een wordt getoond in afbeelding P2.
Opmerking: Als de zaaghoek verandert van zaagsnede tot zaagsnede, controleer dan dat de vergrendelingsknop van de schuine hoek en de handgreep voor de verstekvergrendeling stevig zijn vergrendeld. Deze moeten worden vergrendeld nadat u veranderingen hebt aangebracht in de schuine hoek of het verstek.
Basissierlijsten zagen (Afb. Q)
Rechte zaagsneden van 90°:
Plaats het hout tegen de langsgeleiding en houd het op z'n plaats, zoals wordt getoond in Afbeelding R.
Schakel de zaag in, laat het zaagblad volledig op snelheid komen en laat de arm gelijkmatig door de zaagsnede zakken. Plaats het materiaal zoals wordt getoond in Afbeelding O. Alle zaagsneden moeten worden gemaakt met de achterzijde van de sierlijst tegen de langsgeleiding en met de onderzijde van de sierlijst tegen de tafel.
| Binnenhoek Buitenhoek | ||
| Linkerzijde Verstek links 45°Behoud linkerzijdevan zaagsnede | Verstek rechts 45°Behoud linkerzijdevan zaagsnede | |
| Rechterzijde Verstek rechts 45°Behoudrechterzijde vanzaagsnede | Verstek links 45°Behoudrechterzijde vanzaagsnede | |
Materiaal tot 70mm kan worden gezaagd zoals hierboven wordt beschreven.
BES701 - 70 mm voor 216 mm
Kroonlijsten zagen
Kroonlijsten passen alleen goed als zij met uiterste precisie in samengesteld verstek worden gezaagd.
De twee vlakke oppervlakken op een gegeven stuk van een kroonlijst hebben een hoek die, wanneer deze hoeken worden samengevoegd, precies 90° zijn. De meeste, maar niet alle kroonlijsten hebben een bovenste hoek achter (het gedeelte dat vlak tegen het plafond komt) van 52° en een onderste hoek achter (het gedeelte dat vlak tegen de wand komt) van 38°.
De verstekzaag heeft speciale vooraf-ingestelde vaste verstekpunten op 31,6° links en rechts voor het onder de juiste hoek zagen van kroonlijsten. Er is ook een merkteken op de schaalverdeling voor afschuinhoek op 33,9°.
De tabel voor Instelling van de schuine hoek/Type zaagsnede geeft de juiste instellingen voor het zagen van kroonlijsten.
(De getallen voor de instellingen van het verstek en de afschuining zijn zeer nauwkeurig en kunnen niet gemakkelijk precies
op de zaag worden ingesteld.) Aangezien de meeste kamers geen hoeken hebben van precies 90°, zult u toch uw instellingen nauwkeurig moeten afstellen.
Instructies voor het zagen van kroonlijsten die vlak liggen en de functies voor samengesteld verstek gebruiken
- Leg de lijst met het bredere achterste oppervlak vlak op een zaagtafel (Afb. Q).
- De instellingen hieronder zijn voor alle standaard-kroonlijsten met hoeken van 52° en 38°.
| Instelling van de schuine hoek | Type zaagsneden |
| 33,9° | LINKERZIJDE, BINNENHOEK:1. Bovenzijde van kroonlijst tegen langsgeleiding2. Verstektafel ingesteld rechts 31,6°3. Behoud linker uiteinde van zaagsnede |
| 33,9° | RECHTERZIJDE, BINNENHOEK:1. Onderzijde van kroonlijst tegen langsgeleiding2. Verstektafel ingesteld links 31,6°3. Behoud linker uiteinde van zaagsnede |
| 33,9° | LINKERZIJDE, BUITENHOEK:1. Onderzijde van kroonlijst tegen langsgeleiding2. Verstektafel ingesteld links 31,6°3. Behoud rechter uiteinde van zaagsnede |
| 33,9° | RECHTERZIJDE, BUTENHOEK:1. Bovenzijde van kroonlijst tegen langsgeleiding2. Verstektafel ingesteld rechts 31,6°3. Behoud rechter uiteinde van zaagsnede |
Opmerking: Bedenk dat, wanneer u de schuine hoeken en verstekhoeken van alle samengestelde verstrekken instelt, de hoeken die worden aangeboden voor kroonlijsten zeer nauwkeurig zijn en moeilijk precies kunnen worden ingesteld. Omdat zij gemakkelijk wat kunnen verschuiven en er maar heel weinig kamers zijn die precies vierkante hoeken hebben, moeten alle instellingen op een stukje afvalhout van een kroonlijst worden getest.
Alternatieve methode voor het zagen van kroonlijsten
Plaats de kroonlijst onder een hoek tussen de langsgeleiding (12) en de zaagtafel (11), met de bovenzijde van de kroonlijst op de tafel en de onderzijde van de kroonlijst op de langsgeleiding, zoals wordt getoond in afbeelding Q1. Het voordeel van het met deze methode zagen van kroonlijsten is dat er geen schuine zaagsnede nodig is. Er kunnen zeer kleine veranderingen in de verstekhoek worden aangebracht zonder gevolgen voor de schuine hoek. Op deze manier kan bij andere hoeken dan hoeken van 90° de zaag snel en gemakkelijk worden aangepast.
Instructies voor het zagen van kroonlijsten onder een hoek tussen de langsgeleiding en de grondplaat voor alle zaagsneden
Deze zaag kan kroonlijsten van 14 mm x 92 mm genest zagen.
Leg de kroonlijst zo in een hoek neer dat de onderzijde van de kroonlijst (het gedeelte dat tegen de wand uitkomt) tegen de langsgeleiding (12) liegt en de bovenzijde van de kroonlijst op de zaagtafel (11) rust, zoals wordt getoond in afbeelding Q1.
- De gehoekte "vlakke gedeelten" aan de achterzijde van de kroonlijst moeten recht tegen de langsgeleiding van de zaagtafel liggen.
| Binnenhoek Buitenhoek | ||
| Linkerzijde Verstek rechts 45°Behoud rechterzijdevan zaagsnede | Verstek links 45°Behoud rechterzijdevan zaagsnede | |
| Rechterzijde Verstek links 45°Behoud linkerzijdevan zaagsnede | Verstek rechts 45°Behoud linkerzijdevan zaagsnede | |
Speciale zaagsneden
Maak nooit een zaagsnede als het materiaal niet stevig vastligt op de tafel en tegen de langsgeleiding ligt.
Gebogen materiaal (Afb. S, S1)
Wanneer u gebogen materiaal zaagt plaats het dan altijd zoals wordt getoond in afbeelding S1. Wanneer u het materiaal niet op juiste wijze zaagt, zal het zaagblad bekneld raken aan het einde van de zaagsnede.
Rond materiaal zagen
Rond materiaal moet worden vastgeklemd of stevig tegen de langsgeleiding worden gehouden zodat het niet kan wegrollen. Dit is uiterst belangrijk wanneer u zaagsneden onder een hoek maakt.
Grote stukken materiaal zagen
Zo nu en dan zult u een stuk hout willen zagen dat iets te groot is en niet onder de onderste beschermkap past. U kunt de beschermkap over het hout plaatsen met de zaag uitgeschakeld en uw rechterhand op de bedieningshandgreep door uw rechterduim buiten het bovenste gedeelte van de beschermkap te plaatsen en de beschermkap precies genoeg omhoog te rollen zodat er ruimte is voor het hout, zoals wordt getoond in afbeelding R. Laat de beschermkap los voordat u de motor start. Het mechanisme van de beschermkap zal goed functioneren tijdens de zaagsnede. Doe dit alleen wanneer het nodig is.
MAAK DE BESCHERMKAP NOOIT VAST MET TAPE OF WAT DAN OOK, WANNEER U MET DEZE ZAAG WERKT.
Waarschuwing! Let er altijd op dat het gereedschap is uitgeschakeld en de accu uit het gereedschap is verwijderd, voordat u functies van het gereedschap aanpast of controleert.
Na gebruik
- Veeg na gebruik spaanders en stof die aan het gereedschap kleven af met een doek of iets dergelijks.
◆ Houd de beschermkap van het zaagblad schoon volgens de aanwijzingen in het eerdere hoofdstuk.
◆ Smeer de schuivende gedeelten met machineolie ter voorkoming van roestvorming. - Wanneer u het gereedschap opbergt, moet u de wagen geheel naar u toe trekken.
Het gereedschap dragen
- Let erop dat de stekker uit het stopcontact is getrokken.
- Zet het zaagblad vast in een schuine hoek van 0° en draai de grondplaat volledig naar de rechter verstekhoek
◆ Zet de schuivende balken vast nadat u de wagen geheel naar u toe hebt getrokken. - Breng de handgreep volledig omlaag en vergrendel de handgreep op z'n plaats door de vergrendelingspen van de zaagkop in te duwen (17).
- Draag het gereedschap met uw handen onder de grondplaat.
- Als u de klem, de stofzak, enz. verwijdert, kunt u het gereedschap gemakkelijker dragen.
- Draag het gereedschap met beide handen aan de grondplaat.
Let op! Draag altijd het gereedschap pas nadat u alle bewegende delen hebt vastgezet.
De vergrendelingspen (17) van de zaagkop is voor het dragen en opbergen van het gereedschap en is niet bedoeld voor zaagtoepassingen.
Problemen oplossen
| Probleem Mogelijke oorzaak Oplossing | ||
| Motor start niet | Stekker van de zaag zit niet in het stopcontact. | Controleren dat de stekkers van alle snoeren in het stopcontact zijn gestoken. |
| Zaaghoek niet nauwkeurig | Verstektafel niet vergrendeld. | Gebruik de vergrendelingshendel van de verstektafel (zie het hoofdstuk De verstekhoek afstellen). |
| Te veel zaagsel onder de tafel. | Blaas of zuig het stof weg. Draag oogbescherming. | |
| Zaagarm niet volledig omhoog, of beschermkap van het zaagblad kan niet volledig worden gesloten | Storingen van onderdelen. | Neem contact op met servicecentrum. |
| Draaiveer niet goed teruggeplaatst na onderhoudswerk. | Neem contact op met servicecentrum. | |
| Opeenhoping van zaagsel. | Reinig en smeer bewegende onderdelen. | |
| Vergrendelingspen van de zaagkop niet goed ingesteld. | Controleer de vergrendelingspen van de zaagkop en stel de pen af en stel de pen goed in. | |
| Zaagblad loopt vast, loopt aan of trilt | Zaagblad beschadigd. | Vervang het zaagblad. |
| Zaagblad is bot. Vervang het zaagblad of slijp het. | ||
| Niet het goede zaagblad. | Vervang het zaagblad. | |
| Krom zaagblad. Vervang het zaagblad. | ||
| Zaag trilt en schudt | Zaagblad beschadigd. | Vervang het zaagblad. |
| Zaagblad losgeraakt. | Zet de asbout vast. | |
| Zaag niet goed vastgezet. | Zet de zaag vorst op werkbank, standaard of tafel. | |
| Werkstuk niet goed ondersteund. | Ondersteun het werkstuk goed vast of klem het goed vast. | |
Het milieu beschermen
Gescheiden afvalinzameling. Producten en accu's waarop dit symbool is aangebracht, mogen niet bij het normale huishoudafval worden weggegooid.
Producten en accu's bevatten materialen die kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen afnemen.
Recycle elektrische producten en accu's volgens de ter plaatse geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com
Technische gegevens
| BES701 Type 1 | ||
| Spanning V 230 | ||
| Snelheid /tpm 4800 | ||
| Buitendiameter zaagblad mm 216 | ||
| Diameter van de boring mm 30 | ||
| Gewicht kg 12,1 | ||
| Dikte zaagblad mm 2.6 | ||
| Max zaagsnede zaagblad mm 2.8 | ||
| Verstek (max. posities) | ° | +/- 47 |
| Schuin afzagen (max. posities) | ° | 47 |
| Max. afkortcapaciteit bij 90 ° | mm 220 | |
| Max. capaciteit bij verstek 45 ° | mm 155 | |
| Max. zaagdiepte bij 90 ° | mm 70 | |
| Max. zaagdiepte bij 45 ° | mm 40 | |
| BES701 - Geluidsdrukniveau volgens EN 62841: |
| L_pA (geluidsdruk) 98 dB(A), onzekerheid (K) 3 dB(A) |
| L_WA (geluidsvermogen) 108,0 dB(A), Onzekerheid (K) 3 dB(A) |
EG Conformiteitsverklaring
RICHTLIJN VOOR MACHINES
BES701 Zaag voor samengesteld verstek op rails Black & Decker verklaart dat de producten die worden beschreven onder "technische gegevens", voldoen aan: 2006/42/EC, EN62841-1:2015, EN 62841-3-9:2020+A11:2020 Deze producten voldoen ook aan richtlijn 2014/30/EU en 2011/65/EU.
Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding.
Ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens Black & Decker.
Patrick Dipenbach
Patrick Diepenbach
Egide Walschaertsstraat 14 - 18
2800 Mechelen, België
14-01-2022
Garantie
Black & Decker heeft vertrouwen in zijn producten en biedt consumenten een garantie van 24 maanden vanaf de aankoopdatum. Deze garantie vormt een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie, de Europese Vrijhandelszone en het Verenigd Koninkrijk. Voor een garantie-aanspraak moet uw aanspraak in overeenstemming zijn met de Voorwaarden en Condities van Black & Decker en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geautoriseerde reparatiemonteur. Voorwaarden en condities van de 2-jarige garantie van Black & Decker en het adres van de vestiging van het geautoriseerde reparatiecentrum bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor ter plaatse, op het adres dat in deze handleiding wordt vermeld.
Bezoek onze website www.blackanddecker.nl, waar u uw nieuwe BLACK+DECKER-product kunt registreren en informatie kunt verkrijgen over nieuwe producten en speciale aanbiedingen.
Uso previsto
Egide Walschaertsstraat 14-18
Egide Walschaertsstraat 14-18
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgien
2022-01-14
Garanti
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgia
14.1.2022
Garanti
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgien
14-01-2022
Garanti
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgia
14.1.2022
Takuu
Egide Walschaertsstraat 14-18
2800 Mechelen, Belgium (Βέλγιο)
14/01/2022
