GEBRUIKSAANWIJZING KSTR8 BLACK & DECKER

Waarschuwing! Lees alle veiligheidswaarschu- wingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en instructies als referentie- materiaal. Het hierna gebruikte begrip 'elektrisch gereedsc- hap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en opgeruimd. Een rommelige of slecht verlichte werkomgeving kan tot ongevallen leiden. b. Gebruik elektrisch gereedschap niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen. c. Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet- omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d. Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok. e. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok. f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar wordt het risico van een elektrische schok verkleind.

3. Veiligheid van personen

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen. b. Draag een persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c. Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanneer u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanneer u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen. d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e. Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.29 (Vertaling van de originele instructies) NEDERLANDS g. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het gereedschap niet. Gebruik het geschikte elektrische gereedschap voor uw toepassing. Met het geschikte elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap. d. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e. Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen. f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situaties.

a. Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt de veiligheid van het gereedschap gewaarborgd. Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheids- waarschuwingen voor decoupeerzagen en reciprozagen u Houd het gereedschap vast bij de geïsoleerde gree- poppervlakken als u een handeling uitvoert waarbij het snijdende hulpstuk met verborgen draden of met het eigen snoer in aanraking kan komen. Als een draad onder spanning wordt geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen. u Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel platform vast te zetten en te steunen. Als u het werkstuk met de hand of tegen uw lichaam vasthoudt, is het niet stabiel en kunt u de controle over het gereedschap verliezen. u Blijf met uw handen uit de buurt van het snijgebied. Steek uw handen nooit onder het werkstuk. Blijf met uw vingers en duim uit de buurt van het heen en weer bewegende blad en van de heen en weer bewegende bladklem. Houd de zaag niet in evenwicht door de zool vast te houden. u Houd bladen scherp. Door botte of beschadigde bladen kan de zaag onder druk afwijken of blijven steken. Gebruik altijd het juiste type zaagblad voor het werkstukmateriaal en het type zaagsnede. u Als u een pijp of buis gaat doorzagen, controleert u of deze geen water, elektrische bedrading, enzovoort, bevat. u Raak het werkstuk of het blad niet meteen na het zagen aan. Ze kunnen zeer heet worden. u Wees bedacht op verborgen gevaren. Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds zaagt. u Nadat u de schakelaar hebt losgelaten blijft het blad bewegen. Schakel het gereedschap altijd uit en wacht tot het zaagblad volledig tot stilstand is gekomen voordat u het gereedschap neerlegt. Waarschuwing! Contact met of inademing van het stof dat bij het zagen vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat speciaal is ontworpen ter bescherming tegen stoffen en dampen, en verzeker u ervan dat andere personen die zich op de werkv- loer bevinden of deze betreden, eveneens zijn beschermd.30 (Vertaling van de originele instructies) NEDERLANDS u In deze instructiehandleiding wordt het beoogde gebruik beschreven. Het gebruik van andere accessoires of hulp- stukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of schade aan eigendommen. Veiligheid van anderen u Dit gereedschap mag niet worden gebruikt door personen (waaronder kinderen) die lichamelijk of geestelijk mind- ervalide zijn of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het gereed- schap van een persoon die verantwoordelijk is voor hun veiligheid. u Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen. Overige risico's Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvat- ten: u Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen. u Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires. u Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen. u Gehoorbeschadiging. u Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF.) Trillingen De aangegeven waarden voor trillingsemissie in de tech- nische gegevens en de conformiteitsverklaring zijn gemeten conform een standaardtestmethode die door EN 60745 wordt geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsem- issie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling. Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau. Wanneer de blootstelling aan trillingen wordt vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vere- ist door 2002/44/EC ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen reken- ing worden gehouden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en wanneer het gereed- schap stationair loopt alsook de aanlooptijd. Labels op het gereedschap De volgende symbolen zijn op het apparaat aangegeven:

Waarschuwing! De gebruiker moet de instruc- tiehandleiding lezen om het risico op letsel te verminderen. Elektrische veiligheid

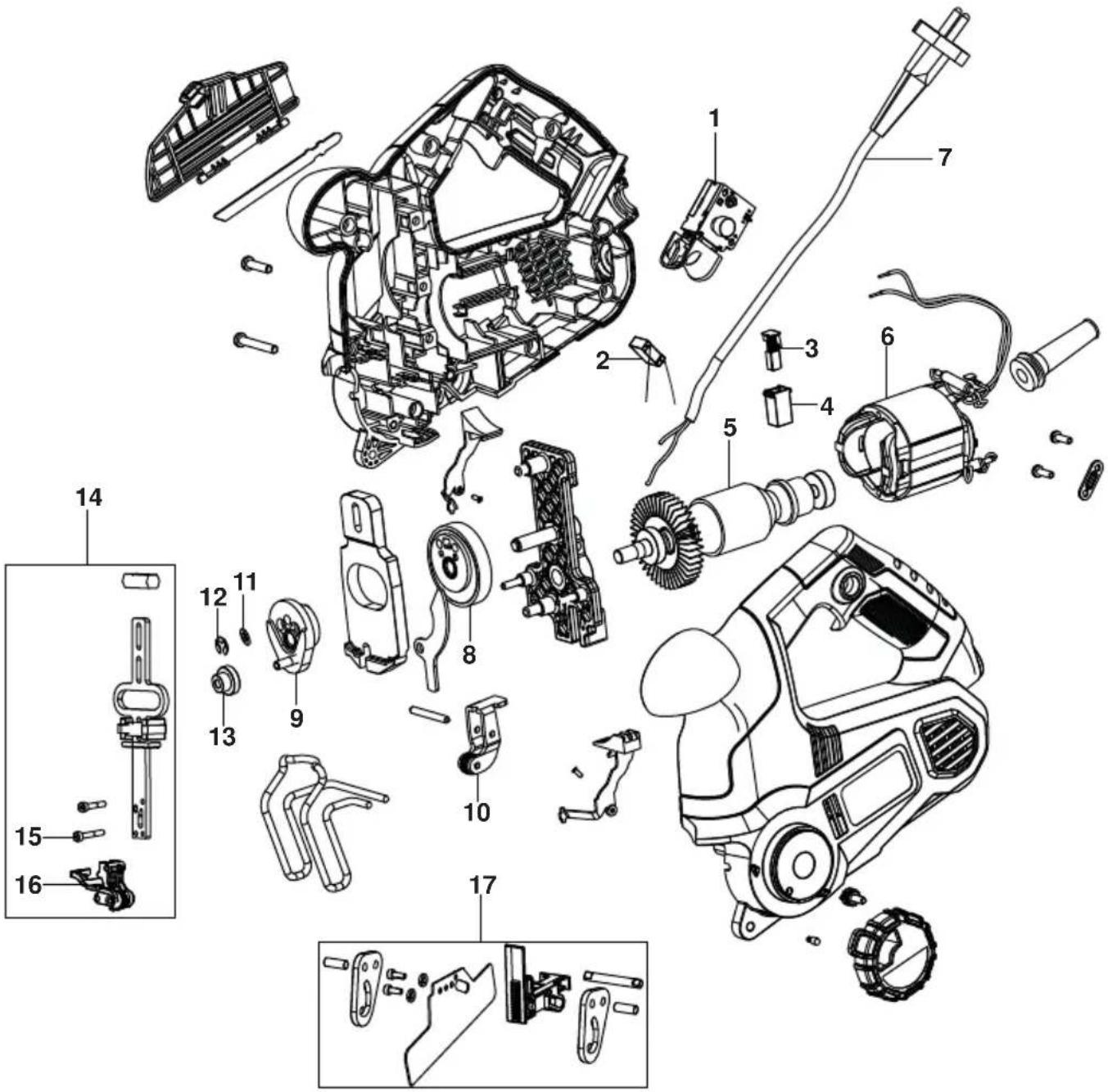

Dit gereedschap is dubbel geïsoleerd. Een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. u Als het netsnoer is beschadigd, moet dit worden vervan- gen door de fabrikant of een Black & Decker-servicecen- trum om gevaren te voorkomen. Onderdelen Dit gereedschap kan de volgende onderdelen bevatten:

1. Schakelaar met variabele snelheden

2. Vergrendelingsknop

3. Vergrendelingshendel voor zaagblad

7. Geleider voor recht zagen

Montage Waarschuwing! Verwijder voor montage de accu van het ger- eedschap en controleer dat het zaagblad niet meer beweegt. Zaagbladen die kort tevoren in gebruik zijn geweest, kunnen heet zijn.31 (Vertaling van de originele instructies) NEDERLANDS Het zaagblad aanbrengen en verwijderen (g. A) u Houd het zaagblad (8) vast met de tanden naar voren. u Trek de vergrendelingshendel voor het zaagblad (3) omhoog. u Plaats de zaagbladschacht volledig, zo ver mogelijk, in de bladhouder (4). u Laat de hendel los. u Als u het zaagblad wilt verwijderen (8), trekt u de vergren- delingshendel voor het zaagblad omhoog (3) en trekt u het zaagblad uit. Opbergruimte voor zaagbladen (g. B & C) Zaagbladen kunnen worden bewaard in de opbergruimte (9) aan de zijkant van het gereedschap. u Open het klepje van de opbergruimte (9) door het lipje bovenaan het klepje naar buiten te trekken g. B). u Haal zaagbladen uit de opbergruimte of leg ze erin. (g. C). u Sluit het klepje van de opbergruimte (9) en controleer of het klepje vergrendeld is. Gebruik Waarschuwing! Laat het gereedschap in zijn eigen tempo werken. Niet overbelasten. Waarschuwing! Gebruik het gereedschap nooit als de zaag- zool los zit of is verwijderd. In- en uitschakelen (g. D) De aan/uit-schakelaar voor variabele snelheid biedt een keuze aan snelheden. U beschikt over sterk verbeterde snijsnelh- eden bij verschillende materialen. u U schakelt het gereedschap in door op de schakelaar met variabele snelheden (1) te drukken. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt. u Druk de vergrendelingsknop (2) in en laat de schakelaar met variabele snelheden los om de continustand te activ- eren. Deze optie is alleen beschikbaar op volle snelheid. u U schakelt het gereedschap uit door de schakelaar met variabele snelheden los te laten. Druk vanuit de continu- stand nogmaals op de schakelaar met variabele snelh- eden en laat deze los om de continustand te deactiveren. Auto Select

-knop wisselt u tussen recht zagen en alternatieve zaagmodus. Recht zagen in hout (g. E & F) u Draai de Auto Select

-knop (6) met de klok mee naar de positie voor recht zagen. In deze zaagmodus steekt de geleider voor recht zagen onder de zaagzool uit en rijdt deze in de zaagsnede. Het zaagblad zaagt met een pendelbeweging. De pendelbeweging verhoogt de zaagsnelheid door een cirkelcomponent toe te voegen aan de beweging van het zaagblad. Waarschuwing! Controleer elke keer de uitlijning van de geleider voor recht zagen, voordat u de zaag gebruikt. Als de geleider voor recht zagen verbogen of beschadigd is, moet u het gereedschap retourneren naar uw plaatselijke service- centrum. Alternatieve zaagmodus en zagen in bochten in alle andere materialen (hout, metaal, pvc enzovoort.) (g. E &

-knop (6) tegen de klok in naar de positie voor de alternatieve zaagmodus. In deze modus wordt de geleider voor recht zagen ingetrokken en wordt de pendelbeweging uitgeschakeld. Zagen u Houd het gereedschap altijd met beide handen vast. u Laat het blad een paar seconden vrij bewegen voordat u begint te zagen. u Voer slechts geringe druk op het gereedschap uit terwijl u zaagt. u Druk indien mogelijk de zool (5) tijdens het zagen altijd te- gen het werkstuk. Hierdoor hebt u meer controle over het gereedschap en treden minder trillingen op. Bovendien wordt zo voorkomen dat het blad wordt beschadigd. Tips voor optimaal gebruik Algemeen u Gebruik voor hout een hoge snelheid, voor aluminium en PVC een gemiddelde snelheid en voor andere metalen dan aluminium een lage snelheid. Gelaagde materialen zagen Omdat het blad tijdens de opwaartse slag zaagt, kan er splintervorming optreden bij het vlak dat zich het dichtst bij de zool bevindt. u Gebruik een zaagblad met jne tanden. u Zaag vanaf de achterzijde van het werkstuk. u Klem een stuk afvalhout of hardboard aan weerszijden van het werkstuk en zaag door al deze lagen om de splintervorming te minimaliseren. Metaal zagen Houd er rekening mee dat het zagen bij metaal veel meer tijd kost dan bij hout. u Gebruik een zaagblad dat geschikt is voor het zagen van metaal. Gebruik een zaagblad met jne tanden voor ijzer en ijzerhoudende metalen en een ruwer zaagblad voor andere metalen.32 (Vertaling van de originele instructies) NEDERLANDS u Klem bij dun plaatmetaal een stuk afvalhout aan de achterzijde van het werkstuk en zaag door beide lagen. u Breng een olielm aan langs de gewenste zaaglijn. Accessoires De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van Black & Decker en Piranha zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires kunt u uw gereedschap nog beter laten presteren. Dit gereedschap is geschikt voor zaagbladen met een U- of T-schacht. Onderhoud Uw Black & Decker-gereedschap is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt. Waarschuwing! Schakel de machine uit en haal de stekker uit het stopcontact voordat u onderhoud uitvoert. u Reinig regelmatig de ventilatieopeningen van het gereed- schap en de lader met een zachte borstel of droge doek. u Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel. u Breng van tijd tot tijd een druppel olie aan op de as van de bladsteunrol. Netstekker vervangen (alleen Verenigd Koninkrijk en Ierland) Als er een nieuwe netstekker moet worden aangebracht: u Gooi de oude stekker op verantwoorde wijze weg.u Verbind de bruine draad met de spannings-/fasepool in de nieuwe stekker. u Verbind de blauwe draad met de nul-/neutraalpool. Waarschuwing! De aardepool hoeft niet te worden aanges- loten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A. Milieu

Aparte inzameling. Dit product mag niet met nor- maal huishoudelijk afval worden weggegooid. Mocht u op een dag constateren dat het Black & Decker- product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug. Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft. Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze serv- icecentra te sturen, die de inzameling voor ons verzorgen. U kunt het adres van het dichtstbijzijnde Black & Decker-serv- icecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker- servicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com Technische gegevens KSTR8 (Type 1) Ingangsspanning V

Opgenomen vermogen W

Onbelast toerental toeren/minuut

(geluidsdruk) 89.7 dB(A), meetonzekerheid (K) 3 dB(A)

(Vertaling van de originele instructies) NEDERLANDS EG-conformiteitsverklaring MACHINERICHTLIJN

KSTR8 Black & Decker verklaart dat deze producten, die zijn beschre- ven onder "Technische gegevens", voldoen aan: 2006/42/EC, EN 60745-1, EN 60745-2-11 Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Black & Decker af.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Verenigd Koninkrijk 27/06/2011 Garantie Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materi- aal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: u Het product is gebruikt voor handelsdoeleinden, profes- sionele toepassingen of verhuurdoeleinden. u Het product onoordeelkundig is gebruikt. u Het product is beschadigd door invloeden van buitenaf of door een ongeval. u Reparaties zijn uitgevoerd door anderen dan onze serv- icecentra of Black & Decker-personeel. Om een beroep te doen op de garantie, dient u een aank- oopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aan- biedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl.34 (Traducción de las instrucciones originales) ESPAÑOL Uso especíco La sierra de calar de Black & Decker ha sido diseñada para serrar madera, plástico y planchas de metal. Esta herramienta está pensada únicamente para uso doméstico. Instrucciones de seguridad Advertencias de seguridad generales para herrami- entas eléctricas
