BRUKSANVISNING KSTR8 BLACK & DECKER

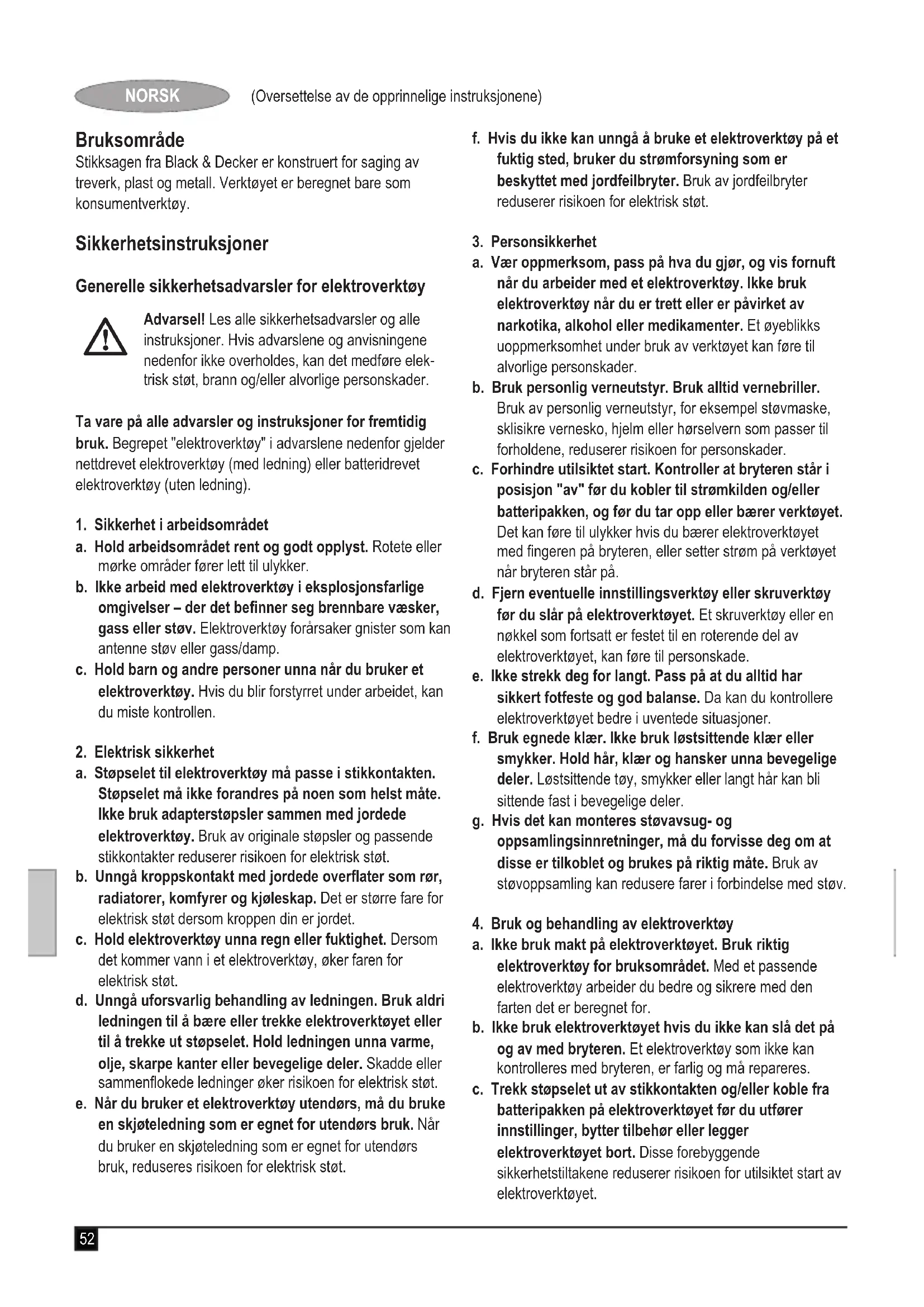

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elek- trisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

a. Støpselet til elektroverktøy må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b. Unngå kroppskontakt med jordede overater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet. c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker faren for elektrisk støt. d. Unngå uforsvarlig behandling av ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenokede ledninger øker risikoen for elektrisk støt. e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. f. Hvis du ikke kan unngå å bruke et elektroverktøy på et fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselvern som passer til forholdene, reduserer risikoen for personskader. c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Det kan føre til ulykker hvis du bærer elektroverktøyet med ngeren på bryteren, eller setter strøm på verktøyet når bryteren står på. d. Fjern eventuelle innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade. e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan bli sittende fast i bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamling kan redusere farer i forbindelse med støv.

4. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk riktig elektroverktøy for bruksområdet. Med et passende elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for. b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet.53 (Oversettelse av de opprinnelige instruksjonene) NORSK d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen. Elektroverktøy er farlige når de brukes av uerfarne personer. e. Sørg for vedlikehold av elektroverktøy. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdt elektroverktøy er årsaken til mange ulykker. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

a. Elektroverktøy skal alltid repareres av kvalisert personell og kun med originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes. Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Ytterligere sikkerhetsadvarsler for stikksager med blad som går opp og ned eller frem og tilbake. u Hold elektroverktøyet i de isolerte grepene når du utfører et arbeid der skjæretilbehøret kan komme i kontakt med skjulte ledninger eller verktøyets egen kabel. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt. u Bruk klemmer eller andre praktiske metoder for å spenne fast og støtte arbeidsstykket på en stabil plat- tform. Hvis arbeidsstykket holdes med hånden eller inn mot kroppen, vil det være ustabilt, og dette kan lett føre til at du mister kontrollen. u Hold hendene borte fra skjæreområdet. Du må aldri gripe under arbeidsstykket av noen som helst årsak. Ikke før ngre eller tommel inn i nærheten av sagbladet som går frem og tilbake, og sagbladfestet. Ikke stabiliser sagen ved å ta tak i foten. u Hold bladene skarpe. Sløve eller skadde sagblader kan få sagen til å bøye av eller stanse under press. Bruk alltid sagblader som egner seg for arbeidsstykkets materiale og den type saging det er snakk om. u Når du sager rør eller kanaler, må du kontrollere at de er fri for vann, elektriske ledninger osv. u Ikke berør arbeidsstykket eller sagbladet straks etter at du har brukt verktøyet. De kan bli svært varme. u Vær oppmerksom på skjulte farer før du sager i veg- ger, gulv eller tak. Lokaliser eventuelle kabler og rør. u Sagbladet vil fortsatt være i bevegelse etter at bryteren slippes løs. Slå alltid verktøyet av, og vent til sagbladet stanser helt, før du setter verktøyet ned. Advarsel! Kontakt med eller inhalering av støv som oppstår ved skjæring, kan være helseskadelig for operatøren og eventuelle tilskuere. Bruk en maske som verner spesielt mot støv og damp, og pass på at andre som oppholder seg eller kommer inn i området der du arbeider, også beskytter seg. u Beregnet bruk er beskrevet i denne håndboken. Bruk av tilbehør eller utføring av oppgaver som ikke er anbefalt for verktøyet i denne håndboken, kan medføre fare for personskade og/eller skade på eiendom. Andre personers sikkerhet u Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet. u Barn skal være under oppsyn så du er sikker på at de ikke leker med produktet. Andre risikoer Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter: u Personskader som forårsakes av berøring av en roter- ende/bevegelig del. u Personskader som forårsakes av at en del, et blad eller tilbehør endres. u Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser. u Svekket hørsel. u Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF).54 (Oversettelse av de opprinnelige instruksjonene) NORSK Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sam- menligne et verktøy med et annet. Den oppgitte vibrasjonsem- isjonsverdien kan også brukes til en foreløpig vurdering av eksponering. Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt. Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av, og når det går på tomgang, i tillegg til tiden utløseren er inne. Merking på verktøyet Følgende symboler vises på verktøyet:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade. Elektrisk sikkerhet

Dette apparatet er dobbeltisolert. Jording er der- for ikke nødvendig. Kontroller alltid at strømforsy- ningen er i overensstemmelse med spenningen på typeskiltet. u Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert Black & Decker-service- senter for å unngå fare. Funksjoner Dette verktøyet har enkelte av eller alle funksjonene nedenfor.

Montering Advarsel! Før monteringen må du ta ut batteriet av verktøyet og forsikre deg om at sagbladet har stoppet. Brukte sagblad kan være varme. Montering og demontering av sagbladet (gur A) u Hold sagbladet (8) med tennene vendt fremover. u Løft låsespaken (3) for sagbladet oppover. u Sett skaftet på bladet helt inn i bladholderen (4) så langt det går. u Slipp spaken. u Når du skal ta ut sagbladet (8), løfter du låsespaken (3) for sagbladet opp og trekker bladet ut. Oppbevaring av sagbladet (gur B og C) Sagblader kan oppbevares i oppbevaringsrommet (9) på siden av verktøyet. u Åpne dekselet til oppbevaringsrommet (9) for sagblad ved å holde i kanten øverst på dekselet og trekke utover (gur B). u Ta ut sagblader fra, eller legg sagblader i oppbevaring- srommet (gur C). u Lukk dekselet til oppbevaringsrommet (9) for sagblader, og pass på at det er låst. Bruk Advarsel! La verktøyet arbeide med sin egen hastighet. Ikke overbelast det. Advarsel! Bruk aldri verktøyet mens sagfoten er løs eller fjernet. Slå på og av (gur D) På/av-bryteren for variabel hastighet gir muligheter for å velge hastighet som gir mye større skjærehastighet ved saging i ulike materialer. u Når du skal slå verktøyet på, trykker du på bryteren for variabel hastighet (1). Hastigheten til verktøyet avhenger av hvor langt inn du trykker bryteren. u Hvis du ønsker å holde verktøyet i gang kontinuerlig, trykker du inn låseknappen (2) og slipper bryteren for variabel hastighet. Dette valget er bare tilgjengelig ved full hastighet. u Når du skal slå verktøyet av, slipper du bryteren for vari- abel hastighet. Hvis du vil slå av verktøyet mens det går kontinuerlig, trykker du inn bryteren for variabel hastighet én gang til og slipper den.55 (Oversettelse av de opprinnelige instruksjonene) NORSK Auto Select

-skiven brukes til å veksle mellom rett saging og andre sageinnstillinger. Rett saging i tre (gur E og F) u Drei Auto Select

-skiven (6) med klokken til posisjonen for rett kutt. I denne sagemodusen stikker skinnen for rett kutt frem under foten og rir i sagsnittet, og bladet skjærer med pendelbev- egelse. Pendelbevegelsen øker skjærehastigheten ved at bladet fungerer med orbitalfunksjon. Advarsel! Kontroller justeringen av skinnen for rett kutt før hver gangs bruk. Hvis skinnen for rett kutt er bøyd eller ska- det, bør verktøyet leveres til det lokale servicesenteret. Alternativ saging og saging i bue i alle andre materialer (tre, metall, PVC osv.) (gur E og G) u Drei Auto Select

-skiven (6) mot klokken til posisjonen for alternativ saging. I denne modusen er skinnen for rett kutt trukket inn, og pendelfunksjonen er deaktivert. Saging u Hold alltid verktøyet med begge hender. u La bladet gå fritt i noen få sekunder før du starter sagin- gen. u Bruk bare et lett press på verktøyet når du sager. u Hvis det er mulig, arbeider du med sagfoten (5) presset mot arbeidsstykket. Dette bedrer kontrollen over verk- tøyet, reduserer vibrasjonen i dette og forebygger skade på bladet. Råd for optimal bruk Generelt u Bruk høy hastighet for tre, middels hastighet for aluminium og PVC og lav hastighet for andre metaller enn aluminium. Sage i laminat Ettersom sagbladet skjærer på oppadgående bevegelse, kan det forekomme ising på aten nærmest fotplaten. u Bruk et ntannet sagblad. u Sag fra den bakre aten på arbeidsstykket. u For å minimere ising, kan du klemme et stykke kapp eller berplate på begge sider av arbeidsstykket og sage gjen- nom dette. Sage i metall Vær oppmerksom på at saging i metall tar mye lengre tid enn saging i tre. u Bruk et sagblad som egner seg for metallsaging. Bruk et ntannet sagblad for jernholdig metall og et grovere sagblad for ikke-jernholdige metaller. u Når du skjærer tynne metallplater, kan du klemme et stykke kapp mot den bakre aten på arbeidsstykket og skjære gjennom dette. u Smør en lm av olje over hele den planlagte skjærelinjen. Tilbehør Verktøyets ytelse avhenger av tilbehøret du bruker. Tilbehør fra Black & Decker og Piranha er produsert etter høye kvalitetsstandarder og er konstruert for å bedre verk- tøyets ytelse. Hvis du bruker dette tilbehøret, får du den aller beste ytelsen fra verktøyet ditt. Dette verktøyet kan brukes med sagblad med både U- og T-festetapper. Vedlikehold Black & Decker-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhen- gig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid. Advarsel! Før vedlikehold må verktøyet slås av og støpselet trekkes ut. u Rengjør ventilasjonsåpningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut. u Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. u Påfør av og til en dråpe olje på akselen til bladets styre- rulle. Bytte nettstøpsel (gjelder bare Storbritannia og Irland) Hvis ny nettplugg må settes på: u Kast det gamle støpselet på en trygg måte. u Koble den brune ledningen til den strømførende termi- nalen i det nye støpselet. u Koble den blå ledningen til den nøytrale terminalen. Advarsel! Du skal ikke koble til jordterminalen. Følg monter- ingsinstruksjonene som følger med støpsler av god kvalitet. Anbefalt sikring: 5 A. Miljø

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt. Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmaterialer. Det kan være lokale bestemmelser for separat avfallshåndter- ing for elektriske produkter fra husstander på kommunale avfallsplasser eller hos forhandleren, når du kjøper et nytt produkt. Black & Decker har en ordning for innsamling og resirkulering av Black & Decker-produkter som ikke skal brukes lenger. Du kan benytte denne tjenesten ved å levere produktet til et hvilket som helst autorisert serviceverksted. Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplys- ninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com Tekniske data KSTR8 (Type 1)Inngangsspenning V

Maks. skjæredybde Tre mm 85 Stål mm 5 Aluminiummm 15Vekt kg

KSTR8 Black & Decker erklærer at disse produktene som er beskre- vet under "Tekniske data", er i samsvar med: 2006/42/EF, EN 60745-1, EN 60745-2-11 Hvis du ønsker mer informasjon, kontakt Black & Decker på følgende adresse, eller se på baksiden av bruksanvisningen. Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Black & Decker.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough Berkshire, SL1 3YD Storbritannia 27/06/201157 (Oversettelse av de opprinnelige instruksjonene) NORSK Garanti Black & Decker er trygg på kvaliteten på sine produkter og tilb- yr en enestående garanti. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konikt med disse. Garantien er gyldig i EU- og EFTA-medlemsstatene. Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesikasjonene innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre: u Produktet har vært brukt i yrkes-/næringsvirksomhet eller til utleie. u Produktet har vært utsatt for feilaktig bruk eller dårlig vedlikehold. u Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell. u Andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere har forsøk å reparere produktet. For å ta garantien i bruk må du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du nner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no.58 (Oversættelse af de oprindelige instruktioner) DANSK Tilsigtet brug Din Black & Decker-stiksav er designet til at save i træ, plastic og metal. Værktøjet er kun beregnet til privat brug. Sikkerhedsanvisninger Generelle sikkerhedsadvarsler vedrørende elværk- tøj
