BRUKSANVISNING BES702 BLACK & DECKER

1. Undersidan av formen mot anslaget

1. Undersidan av formen mot anslaget

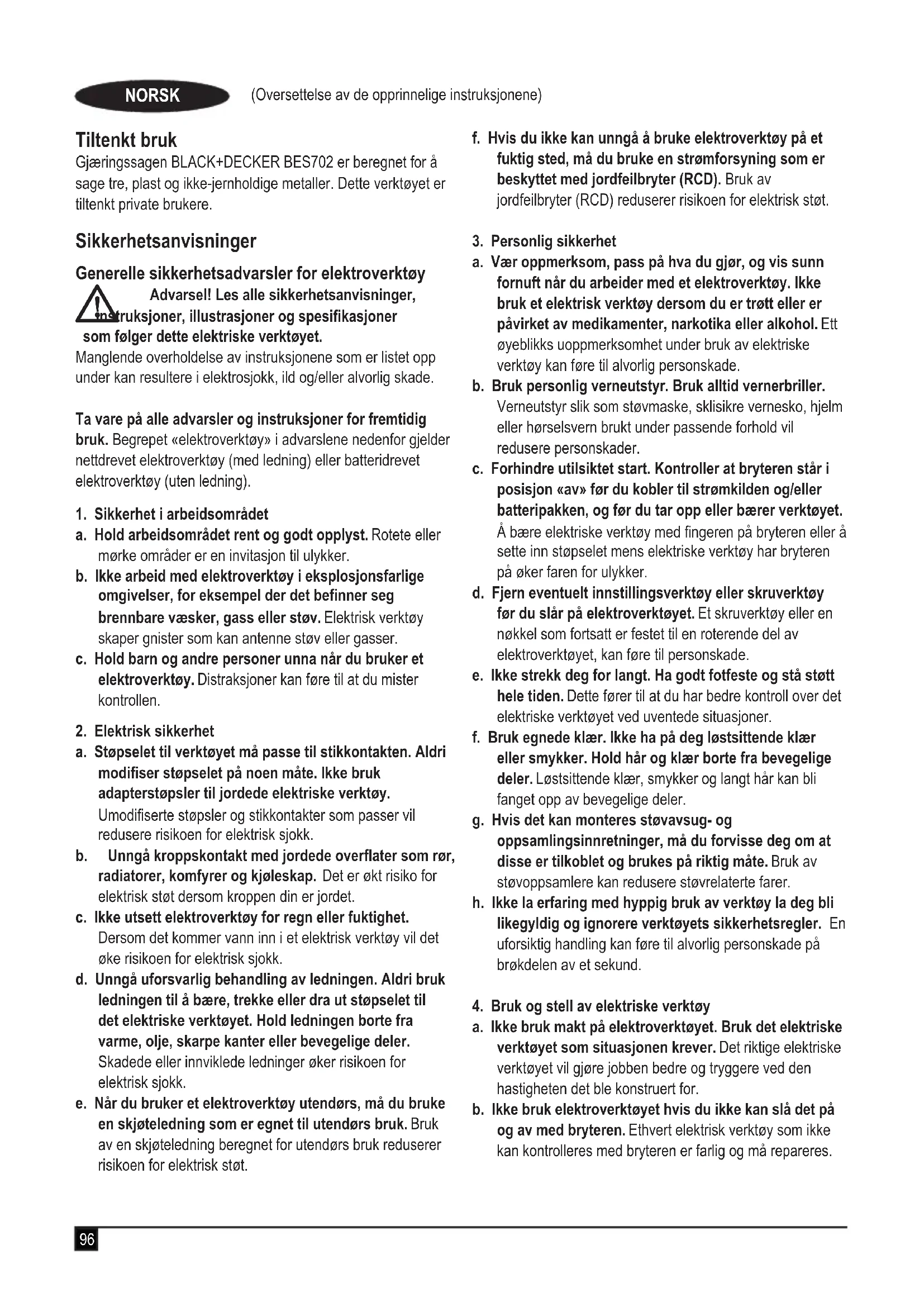

Advarsel! Les alle sikkerhetsanvisninger, instruksjoner,illustrasjonerogspesikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «elektroverktøy» i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet

a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker. b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser,foreksempelderdetbennerseg brennbare væsker, gass eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser. c. Hold barn og andre personer unna når du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til verktøyet må passe til stikkontakten. Aldri modiserstøpseletpånoenmåte.Ikkebruk adapterstøpsler til jordede elektriske verktøy. Umodiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk. b. Unngåkroppskontaktmedjordedeoveratersomrør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet. c. Ikke utsett elektroverktøy for regn eller fuktighet. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk. d. Unngå uforsvarlig behandling av ledningen. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk. e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet til utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt. f. Hvis du ikke kan unngå å bruke elektroverktøy på et fuktig sted, må du bruke en strømforsyning som er beskyttet med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

3. Personlig sikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b. Bruk personlig verneutstyr. Bruk alltid vernerbriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm eller hørselsvern brukt under passende forhold vil redusere personskader. c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon «av» før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Å bære elektriske verktøy med ngeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker. d. Fjern eventuelt innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade. e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f. Bruk egnede klær. Ikke ha på deg løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamlere kan redusere støvrelaterte farer. h. Ikke la erfaring med hyppig bruk av verktøy la deg bli likegyldig og ignorere verktøyets sikkerhetsregler. En uforsiktig handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4. Bruk og stell av elektriske verktøy

a. Ikke bruk makt på elektroverktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.97 (Oversettelse av de opprinnelige instruksjonene) NORSK c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort for lagring. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell. d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolige med det, eller som ikke kjenner disse instruksjonene. Elektriske verktøy er farlige i hendene på utrenede brukere. e. Sørg for vedlikehold av elektroverktøy og tilbehør. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g. Bruk elektroverktøy, tilbehør, bor osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon. h. Holdhåndtakeneoggripeatenetørre,reneogfriefor olje og fett. Glatte håndtak og gripeater forhindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

a. Elektroverktøyetskalrepareresavkvalisertpersonell og bare med originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Sikkerhetsinstrukser for gjæringssager u Gjæringssager er tiltenkt for kutting i tre eller trelignende produkter. De kan ikke brukes med kappeskiver for kutting av jerninnholdige materialer slik som stenger, rør, etc. Skurende støv forårsaker at bevegelige deler slik som den nedre beskyttelsen blokkeres. Gnister fra slipekutting vil brenne den nedre beskyttelsen, snittinnsatsen og andre plastdeler. u Bruk klemmer for å feste arbeidsstykket når det er mulig. Hvis du støtter arbeidsstykket for hånd må du alltid holde hånden minst 100 mm fra hver side av sagbladet. Du skal aldri bruke denne sagen til å kutte biter som er for små til å sikres med klemme eller holdes med hånden. Hvis du holder hånden for nært sagbladet er det fare for personskade fra bladkontakt. u Arbeidsstykket må være stasjonært og festet med klemme eller holdt mot både anlegget og bordet. Ikke mat arbeidsstykket inn i bladet eller kutt med frihånd på noen måte. Løse eller bevegende arbeidsstykker kan kastes ved høye hastigheter og forårsake personskader. u Dytt sagen gjennom arbeidsstykket. Ikke dra sagbladet gjennom arbeidsstykket. For å lage et kutt skal du heve saghodet og dra det ut over arbeidsstykket uten å kutte. Start motoren, trykk saghodet ned og dytt sagen gjennom arbeidsstykket. Ved å kutte på dragningslaget vil sannsynligvis forårsake at bladet klatrer på toppen av arbeidsstykket og kaste bladmodulen voldsomt mot brukeren. u Aldri kryss hånden over den tilsiktede kuttelinjen enten foran eller bak sagbladet. Det er veldig farlig å støtte arbeidsstykket krysshendt eller å holde arbeidsstykket til høyre for sagbladet med venstre hånd eller omvendt. u Ikke strekk deg over anlegget med noen hånd nærmere enn 100 mm fra noen side av sagbladet for å fjerne trebiter eller for noen annen grunn når bladet roterer. Det spinnende sagbladets nærhet til hånden din er ikke alltid lett å beregne og du kan bli alvorlig skadet. u Inspiser arbeidsstykket før kutting. Hvis arbeidsstykket er bøyd eller vridd skal du feste det med klemmer på utsiden av den bøyde delen mot anlegget. Du skal alltid være sikker på at det ikke er mellomrom mellom arbeidsstykket, anlegget og bordet langsmed kuttelinjen. Bøyde eller vridde arbeidsstykker kan vri seg eller bevege seg og forårsake blokkering av det spinnende sagbladet når du kutter. Det skal ikke være spiker eller fremmede objekter i arbeidsstykket. u Du skal ikke bruke sagen før bordet er ryddet for verktøy, trebiter etc. unntatt arbeidsstykket. Små biter eller løse trebiter eller andre objekter som kommer i kontakt med det roterende bladet kan kastes i høy hastighet. u Du skal kun kutte ett arbeidsstykke om gangen. Flere stablede arbeidsstykker kan ikke sikkert festes med klemmer eller festes og kan blokkere bladet eller bevege seg under kutting. u Forsikre deg om at sagen er montert eller plassert jevn,fastoverateførbruk. En jevn og fast arbeidsate reduserer faren for at gjæringssagen blir ustabil. u Planlegg arbeidet. Hver gang du skifter innstilling av vinkel eller gjæringsvinkel, skal du forsikre deg om at det justerbare anlegget er stilt inn riktig for å støtte arbeidsstykket slik at det ikke forstyrrer bladet eller vernsystemet. Uten å skru verktøyet "PÅ" og uten arbeidsstykke på bordet, bevege sagbladet gjennom et komplett simulert kutt for å forsikre deg om at det ikke oppstår forstyrrelser eller fare for kutting av anlegget.98 (Oversettelse av de opprinnelige instruksjonene) NORSK u Sørg for tilstrekkelig støtte slik som bordforlengere, sagbukker etc. for et arbeidsstykke som er lengre enn bordplaten. Arbeidsstykker som er lengre enn gjæringssagbordet kan tippe over hvis det ikke er sikkert støttet. Hvis avkappet eller arbeidsstykket tipper over kan det løfte den nedre beskyttelsen eller bli kastet av det spinnende bladet. u Ikke bruk en annen person som substitutt for en bordforlenger eller som tilleggstøtte. Ustabil støtte for arbeidsstykket kan forårsake at bladet blokkeres eller at arbeidsstykket beveger seg under kutteoperasjonen og kan dra deg og hjelperen inn i det spinnende bladet. u Avkappet må ikke kjøre seg fast eller presses på noen måte mot det spinnende bladet. Hvis det begrenses ved bruk av lengdestoppere kan avkappet kjøre seg fast mot bladet og kastes voldsomt. u Du skal alltid bruke klemmer eller fester som er laget for å støtte skikkelig rundt materialer som stenger og rør. Stenger har en tendens til å rulle når de kuttes og forårsake at bladet "biter" og drar arbeidsstykket med hånden inn i bladet. u La bladet komme opp i full hastighet før innmating av arbeidsstykket. Dette reduserer faren for at arbeidsstykket kastes. u Hvis arbeidsstykket eller bladet blir blokkert skal du slå gjæringssagen av. Vent til alle bevegelige deler stopper og koble fra støpselet fra stikkontakten og/eller fjern batteripakken. Så skal du fjerne det blokkerte materialet. Ved å fortsette å sage med et blokkert arbeidsstykke kan forårsake tap av kontroll eller skade på gjæringssagen. u Etter at du er ferdig med å kutte skal du slippe bryteren, holde saghodet ned og vente til bladet har stoppet før du fjerner avkappet. Strekking av hånden nær det roterende bladet er farlig. u Hold håndtaket godt ved saging av et uferdig kutt eller når du slipper bryteren før saghodet er helt nede i posisjon. Bremsefunksjonen på sagen kan føre til at saghodet plutselig trekkes nedover, det kan gi fare for personskade. u Bruksområdet er beskrevet i denne bruksanvisningen. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det medføre fare for personskader og/eller skade på eiendom. u Unngå ukontrollert løsning av verktøyet eller håndtaket fra posisjon helt ned. u Ikke bruk sprukne/bøyde/skadede eller deformerte sagblader. u Skift ut sporplaten dersom den er slitt. Ekstra sporplate For justering av sporplatene, løsne skruene som holder sporplatene på plass. Juster slik at sporplatene er så nære som mulig uten å påvirke bladets bevegelse. u Ikke bruk blader med større eller mindre diameter enn anbefalt. For opplysninger om riktig skjærekapasitet, se tekniske data. Bruk kun sagblad spesisert i denne manualen, som er i samsvar med EN 847-1. u Ikke bruk sagblader som er laget av høyhastighetsstål (HSS). Advarsel! Kontakt med eller innånding av støv som oppstår ved saging, kan være helseskadelig for brukeren og eventuelle personer i nærheten. Bruk en støvmaske som er spesielt utformet for å beskytte mot støv og damp/gass, og pass på at personer som er i eller kommer inn i arbeidsområdet, også er beskyttet

u Ikke arbeid med materialer som inneholder asbest. Asbest regnes som kreftfremkallende. u Bruk hansker når du håndterer sagblader og grovt materiale (sagblader skal bæres i en holder når det er praktisk mulig). u Bruk hørselvern for å redusere risikoen for hørselskade. u Vurder å bruke spesielt konstruerte støyreduksjonsblader. u Bruk vernebriller for å redusere risikoen for alvorlig personskade. u Bruk støvposen som følger med, når du sager tre. u Hold det elektriske verktøyet kun i isolerte gripeoveraternårduutføreroperasjonerhvor kutteutstyret kan komme i kontakt med skjulte ledninger eller egen ledning. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt u Velg et blad tilpasset materialet som skal skjæres. u Ikke bruk maskinen uten at vernet er på plass. Bruk aldri maskinen hvis ikke vernet fungerer eller er i god stand. u Sørg for at armen er festet på sikker vis når du utfører skråvinkel kutt. u Før hver kapping skal du passe på at maskinen står støtt. u Hold håndtakene tørre, rene og frie for olje og fett. u Hold området rundt maskinen i god orden og fritt for løst materiale, for eksempel spon og kapp. u Kontroller at maskinen og arbeidsområdet får nok lys fra rombelysning eller plassbelysning. u Ikke la personer uten opplæring bruke denne maskinen. u Kontroller at bladet er montert riktig før bruk. Sørg for at bladet roterer i riktig retning. Hold bladet skarpt. Følg anvisningen for smøring og utskifting av tilbehør. u Bruk kun sagblad der hastigheten markert på bladet er tilsvarende eller mer enn hastigheten markert på sagen.99 (Oversettelse av de opprinnelige instruksjonene) NORSK u Pass på at eventuelle mellomringer og spindelringer passer for bruken, som angitt av BLACK+DECKER. u Reparasjoner på kuttelinjens guidesystem skal utføres av godkjente serviceverksteder eller servicemedarbeidere fra BLACK+DECKER. u Koble strømmen fra verktøyet før vedlikeholdsarbeid og når du skifter blad. u Utfør aldri rengjøring, vedlikehold eller fjerning av kapp eller andre deler av arbeidsstykket fra skjæreområdet når maskinen går og saghodet ikke er i hvilestilling. u Verktøyet skal alltid monteres på en benk dersom det er mulig. u Kontroller at alle låseknotter og håndtak er strammet godt til før du starter en operasjon. u Bruk aldri sagen uten bordinnsatsen. u Forsøk aldri å stoppe maskinens bevegelse raskt ved å presse et verktøy eller noe annet mot bladet. Det kan skje alvorlige ulykker uforvarende på denne måten. u Les håndboken før du bruker eller monterer tilbehør. Feil bruk av tilleggsutstyr kan forårsake skade. u Hev bladet fra bordinnsatsen i arbeidsstykket før du slipper av/på-bryteren. u Ikke kil noe fast mot viften for å holde motorakslen. u Bladbeskyttelsen på sagen løftes automatisk når armen tas ned; den senkes ned over bladet når armen løftes. Beskyttelsen kan løftes for hånd når du installerer eller fjerner sagblader for inspeksjon av sagen. Hev aldri bladvernet manuelt hvis ikke maskinen er slått av. u Kontroller regelmessig at motorens luftsprekker er rene og fri for spon. u Gjør aldri advarselmerkingen på elektroverktøyet uleselig. u Stå aldri på elektroverktøyet. Det kan oppstå alvorlig personskade hvis elektroverktøyet vipper, eller hvis du kommer i kontakt med sagbladet. u Ikke ta i sagbladet etter arbeidet før det er blitt avkjølt. Sagbladet blir svært varmt under arbeidet. u Unngå personskade forårsaket av materialer som kastes. Koble sagen fra nettstrømmen for å unngå utilsiktet start, og fjern deretter små materialbiter. u Før bruk og etter vedlikehold må du kontrollere bladvernet for å sikre at det fungerer riktig. Denne kontrollen må utføres mens sagen er slått av og støpselet trukket ut av stikkontakten. Armen må heves og senkes slik at du sikrer at vernet dekker bladet, og at bladet ikke kommer i kontakt med vernet. Hvis vernet ikke fungerer riktig, må elektroverktøyet repareres av et godkjent serviceverksted. Ring BLACK+DECKER kundeservice for å få oppgitt nærmeste serviceverksted. u Denne gjæringssagen er kun beregnet for å sage tre, plast og metaller som ikke inneholder jern. Ikke bruk sagen for å sage andre materialer enn de som er anbefalt av leverandøren. u Ikke ta i sagbladet etter arbeidet før det er blitt avkjølt. Sagbladet blir svært varmt under arbeidet. Advarsel! Saging av plast, tremateriale med sevje eller andre materialer kan førte til at smeltet materiale samler seg opp på bladet og bladspissene, dette øker risikoen for at bladet blir overopphetet og bøyer seg under bruk. Restrisikoer Følgende risikoer er alltid tilstede ved bruk av sager: Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer: u Personskader som forårsakes av berøring av en roterende/bevegelig del. u Hørselskader. u Risiko for ulykker forårsaket av delene av sagbladet som ikke er tildekket. u Risiko for personskader som forårsakes av at en del, et blad eller tilbehør endres. u Risiko for klemte ngre ved åpning av beskyttelsene. u Helsefarer som skyldes innånding av støv som oppstår ved saging av tre – spesielt eik, bøk og MDF. u Personskader som forårsakes av langvarig bruk av apparatet. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser. Støy Den oppgitte støyemisjonsverdien er blitt målt i henhold til en standard testmetode, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte støyverdien kan også brukes til en foreløpig vurdering av eksponering. Advarsel! Støyemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra de oppgitte verdiene avhengig av måten verktøyet blir brukt på, og spesielt hva slags materiale det brukes på. Advarsel! Bruk alltid riktig hørselvern. Under viss forhold og bruksvarighet kan støy fra dette produktet bidra til å miste hørselen. Vær oppmerksom på følgende faktorer som påvirker belastningen fra støy: u Bruk sagblader som er designet for å redusere støyutvikling. u Bruk kun godt skjerpede sagblader. u Bruk spesielt designede støyreduserte sagblad. Etiketter på verktøyet Noen eller alle følgende symboler sammen med datokode vises på apparatet: Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade.100 (Oversettelse av de opprinnelige instruksjonene) NORSK Bruk vernebriller Bruk hørselvern Bruk en støvmaske Hold hendene unna bladet Ingen hender-området – hold ngre og armer unna sagblad som roterer Benytt hansker når du håndterer sagblader Ikke se direkte på lampen når den er på Ikke utsett verktøyet for regn. Ta ut støpselet dersom strømkabelen er skadet eller oket. Elektrisk sikkerhet

Dette verktøyet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. u Hvis strømledningen blir skadet, må den byttes av produsenten eller et autorisert BLACK+DECKER- servicesenter for å unngå fare. Spenningsfall Høyt strømforbruk i korte perioder kan føre til kortvarige spenningsfall. Under uheldige forhold når det gjelder strømtilførsel, kan annet utstyr bli berørt. Hvis systemimpedansen for strømforsyningen er mindre enn 0,295 Ω, er det lite sannsynlig at det oppstår forstyrrelser. Bruke skjøteledning Bruk alltid en godkjent skjøteledning som passer til inngangseffekten for dette verktøyet (se tekniske data). Før bruk må du undersøke skjøteledningen for tegn på skade, slitasje og aldring. Bytt skjøteledningen hvis den er skadet eller defekt. Vikle alltid ut kabelen fullstendig når du bruker en kabeltrommel. Hvis du bruker skjøteledning som ikke passer til verktøyets inngangseffekt, eller som er skadet eller defekt, kan det føre til risiko for brann og elektrisk støt. Funksjoner Dette verktøyet har noen av eller alle følgende egenskaper.

8. Låseknott for gjæring

18. Avtrekker-bryter

Montering Din gjæringssag er delvis montert i esken. uÅpne boksen og løft ut sagen. u Plasser sagen på en jevn, at overate slik som en arbeidsbenk eller et solid bord. u Undersøk monteringstegningen på side 3 av denne manualen for å gjøre deg kjent med sagen og de ulike delene. Avsnittet om justeringer vil vise til disse termene og du må vite hva og hvor delene er. u Ved levering av sagen er hodet låst i nedre posisjon ved hjelp av saghodets låsebolt (16). Skyv litt med på betjeningshåndtaket (17), trekk ut låseringen (16) og roter 90° for å holde i åpen posisjon. Slipp nedtrykket langsomt og la hodet komme opp til bruksposisjon. Bordforlengerskinne(gurB) Gjæringssagen leveres med 2 bordforlengerskinner (4) for å støtte opp lange utoverhengende arbeidsstykker. Skinnene leveres løse i boksen og må monteres. Når montert: uTrekk bordforlengerskinnen (4) ut til ønsket lengde for arbeidsstykket, som vist i gur B. uLås den på plass ved å trekke til skinnelåseskruen (21) som vist i gur B. uGjenta prosessen på motsatt side.101 (Oversettelse av de opprinnelige instruksjonene) NORSK Benkmontering(gurC) Gjæringssagen kan boltes fast med re bolter (5a) (følger ikke med) på et att og stabilt underlag ved hjelp av bolthullene (5) i bunnplaten på verktøyet. Dette vik forhindre velting og mulig personskade. Støvsuging(gurD) Bruk av støvposen (22) gir ren saging og enkel støvoppsamling. u For å feste støvposen (22), sett den på støvdysen (22a). u Når støvposen (22) er omtrent halvfull, ta den av verktøyet. u Tøm støvposen for innhold, bank litt på den for å fjerne støv som sitter på innsiden, det kan hindre videre støvsuging. Merk: Dersom du fester en verkstedstøvsuger til sagen, blir støvfjerningen mer effektiv og renholdet blir bedre. Installereklemme(gurE) uSett klemmen (3) inn i hullet (3c) bak anlegget. Klemmen skal peke bakover mot bakenden av gjæringssagen. Sporet på klemstangen skal være helt innskjøvet i basisen. Pass på at sporet er fullt innskjøvet i bunnplaten på gjæringssagen. Dersom sporet er synlig vil ikke klemmen være sikret. Fest klemmestangen ved å trekke til strammeskruen på klemmen (3c) uRoter klemmen 180º mot fronten av gjæringssagen. uLøsne knotten (3b) for å justere klemmen opp eller ned, og bruk njusteringsknappen (3a) for å klemme fast arbeidsstykket. Merk: Plasser klemmen på motsatt side av basisen ved skråsaging. GJØR ALLTID EN TEST (UTEN STRØM) FØR ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE. SIKRE AT KLEMMEN IKKE KOMMER I VEIEN FOR FUNKSJONEN AV SAGEN ELLER ANLEGGET. Skifteellersettepåetnyttsagblad(gurF,G og H) Advarsel! For å redusere faren for alvorlig personskade, slå av verktøyet og koble fra strømmen for du ytter det, skifter tilbehør eller gjør justeringer. Advarsel! Trykk aldri inn knappen for spindellås (24) når bladet er i bruk eller spinner fritt. Advarsel! Ikke bruk denne sagen til å kutte lettmetall- legeringer og jernholdige metaller (som inneholder jern eller stål), eller murverk eller bersementprodukter. Ta av bladet uTrekk ut støpselet for strømledningen for sagen. uLøft armen til øvre posisjon og skyv nedre beskyttelse (13) så langt som mulig. uLøsne, men ikke fjerne beskyttelsesbrakettens skrue (12c) til braketten kan heves langt nok til å få tilgang til bladskruen (12a). Nedre beskyttelse forblir hevet på grunn av posisjonen til beskyttelsesbrakettskruen, se gur

uTrykk ned spindellåsknappen (24) mens du forsiktig roterer sagbladet for hånd til det går i lås, som vist i gur

uHold knappen inntrykket, bruk den andre hånden og bladnøkkele (25) for å løsne bladskruen (12a). (Vri med klokka, venstregjenget.) uTa av bladskruen (12a), ytre klemskive (12d), bladet (12) og bladadapter (12e), dersom det brukes. Den indre klemskiven (12f) kan du la være på spindelen. Installere et blad uTrekk ut støpselet for strømledningen for sagen. uMed armen løftet og nedre beskyttelse holdt åpen, plasser bladet på spindelen, og sett det på bladadapteren og mot den indre bladklemmen med tennene nederst pekende bakover mot bakenden av sagen. uMonter den ytre klemskiven på spindelen. uInstaller bladskruen, engasjer spindellåsen, stram godt til skruen med nøkkelen(vri mot klokka, venstregjenger). uLøsne, men ikke ta av beskyttelsesbrakettskruen (12c) og senk braketten ned til driftsposisjon, trekk til beskyttelsesbrakettskruen igjen (12c). Advarsel! Ikke bruk sagen uten at vernet er på korrekt plass. Justeregjæringsvinkelen(gurI) uLøsne grepet (8) ved å vri det mot klokka. uBevege det roterende bordet (10) til posisjonen der pekeren (6) peker på ønsket vinkel på gjæringsskalaen, stram til grepet med klokken. Justereskråvinkelen(gurJ) Ved vipping av vognen til venstre, løsne spaken (1) på baksiden av verktøyet mot klokken. Lås opp armen ved å skyve håndtaket litt kraftig, kun i en retning. uVipp sagbladet til pekeren (23) peker mot ønsket vinkel på vinkeskalaen (23a). uTrekk godt til spaken (1) med klokka for å feste armen. Advarsel! Ved vipping av sagbladet, pass på å løfte håndtaket helt. Etter endring av skråvinkel, fest alltid armen ved å trekke til spaken med klokken. Advarsel! Ved vipping av sagbladet, pass alltid på vekten av hodet og pass på at det ikke velter. Slåavogpå(gurK) Forsiktig! Før du kopler til verktøyet, kontroller alltid at avtrekkerbryteren (18) utløses riktig og går tilbake til AV posisjon når den slippes.102 (Oversettelse av de opprinnelige instruksjonene) NORSK u For å starte verktøyet, sett sikkerhetslåsespaken (19) til høyre med pekengeren. u Trykk inn avtrekkeren (18). u For å stoppe verktøyet, slipp avtrekkeren (18). Advarsel! Bruk aldri verktøyet ved defekt bryter. Verktøy med defekt bryter ER SVÆRT FARLIG og må repareres før bruk. Bruk av saglinjesystemet Merk: Gjæringssagen må være koblet til en strømkilde. Kuttelinjesystemet er utstyrt med en av/på bryter (20). Kuttelinjesystemet er uavhengig av gjæringssagen avtrekkerbryter. Lyset behøver ikke være på for å kunne bruke sagen. For å kutte langs en trukket linje på et trestykke: u Slå på kuttelinjesystemet, trekk ned betjeningshåndtaket (17) for å sette sagbladet nært trestykket. Skyggen av bladet vil vises på trestykket. u Rett inn streken langs kanten av bladets skygge. Du kan måtte justere gjærings- eller skråvinkel for å kunne følge streken nøyaktig. Tverrkutting(gurL) Tverrkutting betyr å kutte treverket på tvers av veden i enhver vinkel. Et rett tverrkutt gjøres med gjæringsarmen ved null graders posisjon. Still inn og lås gjæringsarmen på null, og hold trestykket fast mot bordet og mot anlegget. Med skinnelåsknappen strammet, slå på sagen ved å trykke inn avtrekkerbryteren (18). Når sagen er kommet i hastighet(etter 1 sekund), senk armen mykt og langsomt for å kappe gjennom trestykket. La bladet stoppe helt før du løfter armen. Advarsel! Bruk alltid en materialholder/klemme for å holde kontroll og redusere faren for personskader og skader på arbeidsstykket. Gjæringstverrkutt gjøres med gjæringsarmen ved en vinkel som ikke er null. Gjæringsvinkel er ofte 45º for å lage hjørner, men kan stilles inn hele veien fra null til 47º venstre eller 47° høyre. Foreta kuttet som beskrevet over. For å kutte gjennom en eksisterende blyantstrek på et trestykke , skal du matche vinkelen så nært som mulig. Kutt trestykket litt for langt og mål fra blyantstreken til kuttkanten for å avgjøre hvilken retning du skal justere gjæringsvinkelen og kutte igjen. Dette må du trene litt på, men er en vanlig teknikk. Korrektkroppsoghåndstilling(gurM–M3) Korrekt plassering av kropp og hender ved bruk av bordsagen vil gjøre gjæringssagingen enklere, mer nøyaktig og tryggere. Plasser aldri hendene i nærheten av skjæreområdet. Plasser ikke hendene nærmere enn 152 mm fra bladet. Hold arbeidsstykket fast mot bordet og anlegget under kapping. Hold hendene på plass inntil bryteren er sluppet og bladet har stoppet helt. GJØR ALLTID EN TEST (UTEN STRØM) FØR ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE. IKKE KRYSS HENDENE, SOM VIST I FIGUR M2 og M3. Hold begge bena godt på bakken og hold riktig balanse. Når du beveger gjæringsarmen til venstre og høyre, følg den og stå litt til siden for bladet. Sikt gjennom sporene i beskyttelsen når du skal følge en linje. Justeringvinkelvinkelretttilbordet(gurM4) For å rette inn bladet vinkelrett mot bordet, lås armen i nedeposisjon med låsepinnen. Sett en vinkelhake mot bladet, pass på at vinkelhaken ikke står mot tuppen på en tann. Løsne skråvinkellåseknapp og sikre at armen er fast mot 0° skråvinkelstopperen. Roter 0° skråvinkeljusteringskrue med 10 mm nøkkel (medfølger ikke) som nødvendig slik at bladet er ved 0° mot bordet som målt med vinkelhaken. Saging av bilderammer, bokser og andre residedegjenstander(gurN,N1,N2) For best å kunne forstå hvordan de nevnte objektene fungerer anbefaler vi at du prøver noen få enkle prosjekter med avkapp til du får "forståelse" for sagen. Sagen er et perfekt verktøy for gjæring av hjørner som vit på gur N. Skissen A på gur N1 viser et hjørne laget ved bruk av skåvinkeljustering for å skråstille kantene til de to stykkene med 45º grader mot hverandre for å gi et hjørne på 90º. For dette hjørnet er gjæringsarmen er låst på null og skråvinkel er låst på 45º. Trestykket er posisjonert med den brede ate siden mot bordet, og den smale kanten mot anlegget. Samme kutt kan gjøres ved høyre eller venstre gjæring med den brede aten mot anlegget. Kappingavlisterogandrerammer(gurN1) Skisse B i gur N1 viser en skjøt laget ved å sette gjæringsarmen med 45º for å skjøte de to stykkene til et 90º hjørne. For å lage denne typen skjøt, sett skråvinkel til null og gjæringsarmen 45º. Trestykket er også nå posisjonert med den brede ate siden mot bordet, og den smale kanten mot anlegget. Figurene N1 og N2 er kun for rkantede objekter. Når det er et annet antall sider, må skråvinkel og gjæringsvinkel endres. Tabellen under gir deg korrekte vinkler for mange ulike former. Antall sider Gjærings- eller skråvinkel 4 45º 5 36º 6 30º 7 25,7º 8 22,5º 9 20º 10 18º103 (Oversettelse av de opprinnelige instruksjonene) NORSK Tabellen går ut i fra at alle sider er like lange. For former som ikke vises i tabellen, bruk følgende formel: 180º dividert på antall sider gir deg gjæringen (dersom materialet kappes vertikalt) eller skråvinkelen (dersom materialet kappes når det ligger att). Sagingavsammensattegjæringer(gurN2) En sammensatt gjæring er et kutt satt sammen av en gjæringsvinkel og en skråvinkel samtidig. Dette er den typen kutt som brukes for å lage rammer eller bokser med skråstilte sider som den vist i gur N2. Merk: Dersom kappevinkelen varierer fra kutt til kutt, kontroller at gjæringslåseknotten og gjæringslåsehåndtaket er godt låst. De skal låses etter hver endring som gjøres på gjærings- eller skråvinkel. Sagingavatelister(gurN3) Rette 90º kapp: Plasser trestykket mot anlegget og hold det på plass som vist i gur N3. Slå på sagen, la bladet få full hastighet og senk armen jevnt gjennom kuttet. Plasser materialet som vist i gur N3. Alle kapp skal gjøres med baksiden av listen mot anlegget, og med bunnen av listen mot bordet. Innvendig hjørne Utvendig hjørne Venstre Side Gjæring venstre 45° Behold venstre side av kutt Gjæring høyre 45° Behold venstre side av kutt Høyre Side Gjæring høyre 45° Behold høyre side av kutt Gjæring venstre 45° Behold høyre side av kutt Kutte kronelister/taklister For å passe godt, må taklisten sages med sammensatt gjæring med ekstrem nøyaktighet. De to ate overatene på et gitt stykke taklist er vinkler som, når legges sammen må være lik 90°. De este, men ikke alle, taklister har en øvre, bakre vinkel (aten som ligger an mot taket) på 52° og en nedre, bakre vinkel (aten som ligger an mot veggen) på 38°. Tabellen over skråvinkel innstilling/type kutt gir deg korrekte innstillinger for saging av taklister. (Tallene for gjærings og skråvinkelinnstillinger er veldig presise og vanskelige å stille inn nøyaktig for din sag.) Siden de este rom ikke har vinkler på nøyaktig 90°, må du njustere innstillingene uansett. Instruksjoner for saging av taklister som ligger att,ogbrukavsammensattefunksjoner u Legg listen med den brede baksiden ned att på sagebordet (gur O). u Innstillingene under er for alle standard taklister med 52° og 38° vinkler. Skåvinkelinnstilling Type kutt 33,9° VENSTRE SIDE, INNVENDIG HJØRNE:

1. Toppen av taklisten mot anlegget

2. Gjæringsbord satt høyre 31,6°

3. Behold venstre side av kutt

33,9° HØYRE SIDE, INNVENDIG HJØRNE:

1. Bunnen av listen mot anlegget

2. Gjæringsbord satt venstre 31,6°

3. Behold venstre side av kutt

33,9° VENSTRE SIDE, UTVENDIG HJØRNE:

1. Bunnen av listen mot anlegget

2. Gjæringsbord satt venstre 31,6°

3. Behold høyre side av kutt

33,9° HØYRE SIDE, UTVENDIG HJØRNE:

1. Toppen av taklisten mot anlegget

2. Gjæringsbord satt høyre 31,6°

3. Behold høyre side av kutt

Merk: Når du stiller inn skråvinkler og gjæringsvinkler for alle listverk, husk at vinklene som er vist for taklister er veldig presise og vanskelig å stille inn nøyaktig. Siden de lett kan bevege seg og veldig få rom har nøyaktige rkantede hjørner, skal alle innstillinger testes på avkappslister. Alternativ metode for saging av taklister Plasser taklisten med en vinkel mellom anlegget (11) og sagebordet (10), med toppsiden av taklisten på bordet og bunnen av taklisten på anlegget som vist på gur O1. Fordelen med å kutte taklister ved bruk av denne metoden er at du ikke trenger skråvinkler. Mindre endringer av gjæringsvinkelen kan gjøres uten å påvirke skråvinkelen. På denne måten, dersom det er andre hjørner enn 90º, kan sagen raskt og enkelt justeres for det. Instrukser for saging av taklister med vinkling mellom anlegget og bunnplaten på sagen for alle kapp u Sett listen i vinkel slik at bunnen av listen (den delen som ligger mot veggen ved montering) er mot anlegget (11), og toppen av listen hviler mot sagbordet (10) som vist på gur O1. u De vinklede "atene" på baksiden av taklisten skal ligge rett an mot anlegget og sagbordet. Innvendig hjørne Utvendig hjørne Venstre Side Gjæring høyre 45° Behold høyre side av kutt Gjæring venstre 45° Behold høyre side av kutt Høyre Side Gjæring venstre 45° Behold venstre side av kutt Gjæring høyre 45° Behold venstre side av kutt Spesialkutt Foreta aldri noen kutt uten at materialet er festet til bordet og mot anlegget. Bøydematerialer(gurQ,Q1) Ved saging av bøyde materiale, plasser det alltid som vist i gur Q1 og aldri som vist i gur Q. Feil plassering av materialet vil føre til at det klemmer bladet104 (Oversettelse av de opprinnelige instruksjonene) NORSK Kapping av runde materialer Runde materialer skal klemmes fast eller holdes fast mot anlegget for å hindre at det ruller. Dette er svært viktig ved vinkelkutt. Kapping av grove materialer Av og til vil du få et trestykke som er litt for stort for å passe under nedre beskyttelse. For å la betjeningshåndtaket gå klar av trestykket - med sagen av og høyre hånd på betjeningshåndtaket - skal du plassere høyre tommel på utsiden av den øvre delen av beskyttelsen og rulle beskyttelsen opp litt slik at treverket har klaring, som vist på gur P. Slipp beskyttelsen før du starter motoren. Beskyttelsesmekanismen vil fungere skikkelig under kuttet. Du skal kun gjøre dette når det er nødvendig. ALDRI BIND, TAPE ELLER PÅ ANNEN MÅTE HOLD

BESKYTTELSEN PERMANENT ÅPEN VED BRUK AV

SAGEN. Advarsel! Du skal alltid forsikre deg om at verktøyet er slått av og strømmen er av på verktøyet før du justerer eller sjekker verktøyets funksjon. Etter bruk u Etter bruk, tørk av spon og støv som har festet seg til verktøyet med en klut eller lignende. u Hold bladbeskyttelsen ren i henhold til anvisningene i forrige avsnitt. u Smør glidende ater med maskinolje for å forhindre rust. Bære verktøyet u Forsikre deg om at støselet på verktøyet er tatt utu Fest bladet ved 0 grader skråstilling og 0 grader gjæring.u Senk håndtaket helt og lås det på plass ved å vri og skyve inn saghodets låseboltet (16). u Bær verktøyet med begge hender under bunnplaten. Forsiktig! Sikre alltid alle bevegelige deler før du bærer verktøyet. u Saghodets låsepinne (16) brukes kun ved bæring og lagring, og aldri ved noe saging. Feilsøking Problem Mulig årsak Løsning Motoren starter ikke Sagen er ikke tilkoblet. Sjekk at støpselet er innplugget. Sagevinkel unøyaktig Gjæringsbordet er låst opp. Bruk gjæringbordets låsespake (se avsnittet Justere gjæringsvinkel). For mye sagis under bordet. Støvsug eller blås bort støvet. Bruk vernebriller. Problem Mulig årsak Løsning Sagearmen kan ikke løsnes helt, eller bladbeskyttelsen kan ikke lukkes helt Feil ved komponenter. Kontakt servicesenter. Svingfjæren ikke satt på korrekt etter service. Kontakt servicesenter. Oppbygning av sagis. Rengjør og smør bevegelige deler. Saghodets låsepinne ikke ordentlig satt inn. Sjekk, juster og sett ordentlig inn saghodets låsepinne. Bladet kjører seg fast, blokkerer eller rister Sagbladet er skadet. Skift blad. Sløvt blad. Skift eller slip bladet. Feil blad. Skift blad. Vridd blad. Skift blad. Sagen vibrerer eller rister Sagbladet er skadet. Skift blad. Sagbladet er løst. Stram til bladbolten. Sagen er ikke ordentlig festet. Fest sagen til benken, stativet eller bordet. Arbeidsstykket er ikke ordentlig støttet opp. Støtt opp eller klem fast arbeidsstykket ordentlig. Miljøvern

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon nner du på www.2helpU.com Tekniske data BES702 Type 1 Spenning V 230V Hastighet /min 4800 Blad ytre diameter mm 216 Hulldiameter mm 30 Vekt kg 6,8 Bladtykkelse mm 2,8 Blad maks. snittbredde mm 3,0 Gjæring (maks. posisjoner) ° +/-45 Skråskjæring (maks. posisjoner) ° 45 Maks. tverrkuttkapasitet ved 90 ° mm 120 x 55 Maks. gjæringskapasitet ved 45 ° mm 83 x 55 Maks. dybde kutt ved 90 ° mm 55 Maks. dybde kutt ved 45 ° mm 30105 (Oversettelse av de opprinnelige instruksjonene) NORSK (Oversættelse af de oprindelige instruktioner) DANSK BES702 - Lydtrykknivå målt i henhold til EN 62841:
