Producttype	Multifunctioneel zaagaccessoire (decoupeerzaag)
Merk	Black & Decker
Model	MTJS1
Gewicht	1,3 kg (14,4 V versie) / 1,5 kg (Max versie)
Onbelaste snelheid	2500 min⁻¹ (14,4 V) / 2700 min⁻¹ (Max)
Maximale zaagdiepte (hout)	45 mm
Maximale zaagdiepte (staal)	5 mm
Maximale zaagdiepte (aluminium)	10 mm
Geluidsdrukniveau (LpA)	82,2 dB(A), onzekerheid K=3 dB(A)
Geluidsvermogensniveau (LWA)	93,2 dB(A), onzekerheid K=3 dB(A)
Trillingen (hout zagen)	5,6 m/s², onzekerheid K=1,5 m/s²
Trillingen (metaal zagen)	6,7 m/s², onzekerheid K=1,5 m/s²
Voeding	Accu (14,4 V of Max) – draadloos gereedschap
Zaagbladbevestiging	Met gereedschapsloze blokkeerhendel
Geschikte materialen	Hout, metaal, kunststof, multiplex
Garantie	24 maanden (huishoudelijk gebruik)
Beoogd gebruik	Huishoudelijk (klussen)

Veelgestelde vragen - MTJS1 BLACK & DECKER

Hoe installeer ik een zaagblad op de MTJS1?

Om een zaagblad te installeren, vergrendel eerst het gereedschap door de vooruit/achteruit schakelaar in de middelste stand te zetten. Druk vervolgens op de zaagbladblokkeerhendel aan de achterkant van het accessoire en houd deze ingedrukt. Steek het zaagblad in de houder met de tanden naar voren gericht en laat de hendel los. Om het zaagblad te verwijderen, druk opnieuw op de hendel en trek het zaagblad eruit.

Welk type accu gebruikt de MTJS1?

De MTJS1 is een zaagaccessoire ontworpen voor gebruik met Black+Decker multi-tools, zoals de modellen MT143, MT350, MT108 of MT18. Het gebruikt de accu van het hoofdgereedschap (bijv. 14,4 V of Max).

Hoe zaag ik metaal met deze zaag?

Om metaal te zagen, klem een stuk zacht hout of multiplex aan de achterkant van het werkstuk en zaag door beide voor een schone snede. Breng een dunne laag olie aan langs de zaaglijn voordat u begint. Forceer het zaagblad niet; het zagen van metaal duurt langer dan hout.

Wat zijn de belangrijke veiligheidsvoorschriften?

Houd het gereedschap altijd vast aan de geïsoleerde greepoppervlakken om elektrische schokken te voorkomen bij contact met verborgen draden. Gebruik klemmen om het werkstuk vast te zetten, houd uw handen uit de buurt van het zaaggebied en raak het zaagblad niet aan na gebruik omdat het heet kan zijn. Draag een stofmasker tijdens het zagen.

Hoe stel ik de zaagsnelheid in?

De snelheid van het gereedschap hangt af van de druk op de snelheidsregelaar (trekschakelaar). Hoe harder u drukt, hoe hoger de snelheid. Laat de trekschakelaar los om te stoppen. Zorg ervoor dat de vooruit/achteruit schakelaar in de vooruitstand staat om te zagen.

Welke materialen kan ik zagen met de MTJS1?

De MTJS1 kan hout, metaal, kunststof en multiplex zagen. Gebruik altijd een zaagblad dat geschikt is voor het materiaal voor het beste resultaat. Voor hout is de maximale diepte 45 mm; voor staal 5 mm; voor aluminium 10 mm.

Hoe voorkom ik splinters bij het zagen van multiplex?

Om splinters te beperken, zaag dun multiplex met de achterkant naar boven. U kunt ook een stuk hout of hardboard aan beide zijden van het werkstuk klemmen en door deze extra dikte heen zagen.

Wat te doen als het zaagblad vastloopt tijdens het zagen?

Als het zaagblad vastloopt, laat dan onmiddellijk de trekschakelaar los en wacht tot het zaagblad volledig stopt. Controleer of het zaagblad scherp en geschikt is voor het materiaal. Forceer het gereedschap nooit; laat het op zijn eigen snelheid werken.

Hoe reinig en onderhoud ik het MTJS1 accessoire?

Verwijder voor onderhoud altijd de accu. Reinig het accessoire met een droge doek om stof en resten te verwijderen. Controleer regelmatig de staat van het zaagblad en vervang het als het bot of beschadigd is. Gebruik geen agressieve oplosmiddelen.

Wat is de garantieduur?

Black & Decker biedt een garantie van 24 maanden vanaf aankoopdatum voor producten die worden gebruikt voor huishoudelijke doeleinden. De garantie dekt materiaal- of fabricagefouten. Bewaar het aankoopbewijs en neem contact op met een erkende reparateur voor een claim. Meer info op www.2helpU.com.

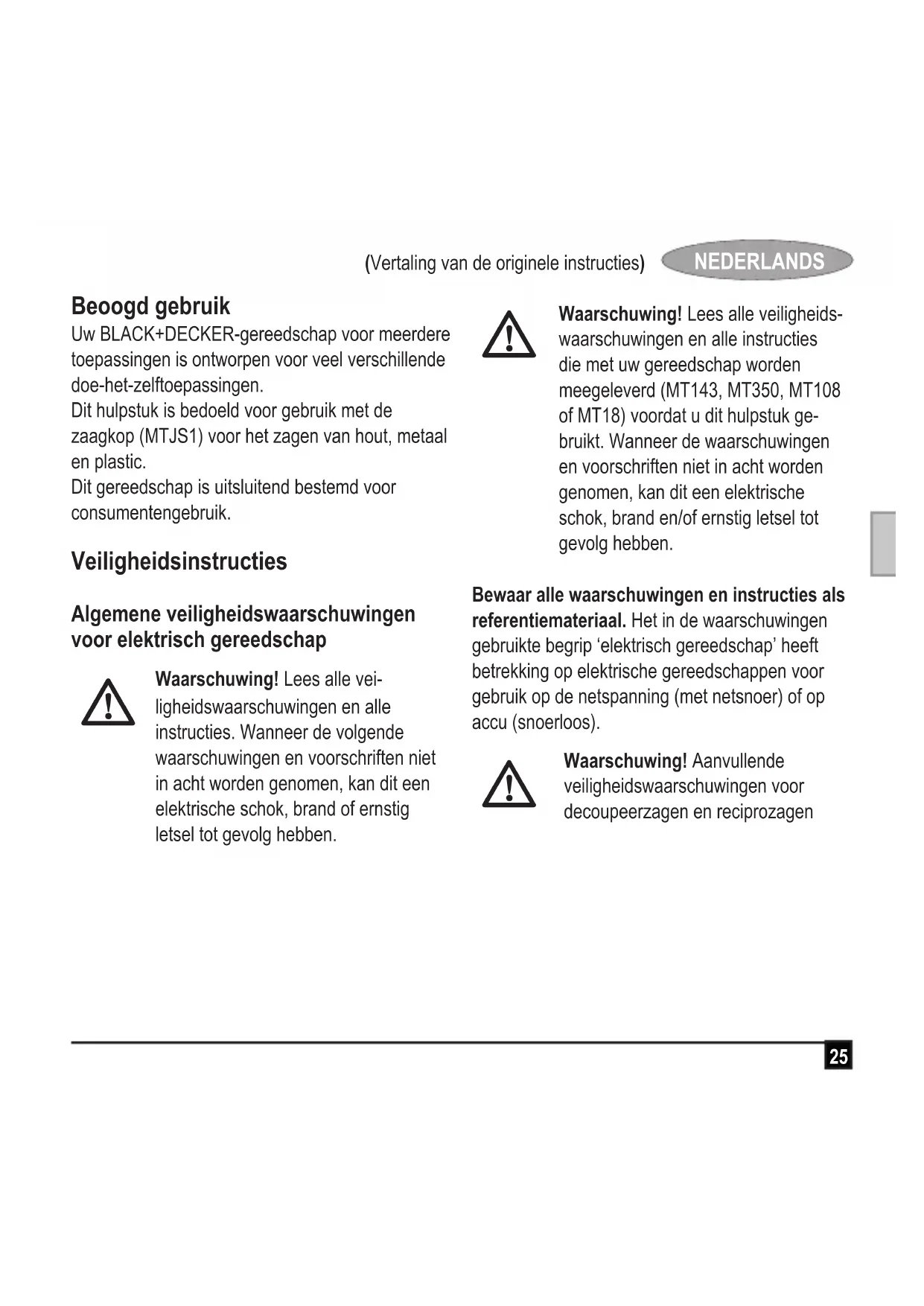

GEBRUIKSAANWIJZING MTJS1 BLACK & DECKER

Uw BLACK+DECKER-gereedschap voor meerdere toepassingen is ontworpen voor veel verschillende doe-het-zelftoepassingen.

Dit hulpstuk is bedoeld voor gebruik met de zaagkop (MTJS1) voor het zagen van hout, metaal en plastic.

Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Waarschuwing! Lees alle veiligheids-waarschuwingen en alle instructies die met uw gereedschap worden meegeleverd (MT143, MT350, MT108 of MT18) voordat u dit hulpstuk ge-bruikt. Wanneer de waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiemateriaal. Het in de waarschuwingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor decoupeerzagen en reciprozagen

NEDERLANDS

(Vertaling van de originele instructies)

Houd het gereedschap vast bij de geïsoleerde greepoppervlakken als u een handeling uitvoert waarbij het snijdende hulpstuk met onzichtbare draden in aanraking kan komen. Als een draad onder spanning wordt geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en krijgt u mogelijk een elektrische schok
- Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel platform vast te zetten en te steunen. Als u het werkstuk met de hand of tegen uw lichaam vasthoudt, is het niet stabiel en kunt u de controle over het gereedschap verliezen.
- Blijf met uw handen uit de buurt van het snijgebied. Steek uw handen nooit onder het werkstuk. Blijf met uw vingers en duim uit de buurt van het heen en weer bewegende blad en van de heen en weer bewegende bladklem. Houd de zaag niet in evenwicht door de zool vast te houden.
- Houd bladen scherp. Door botte of beschadigde bladen kan de zaag onder druk afwijken of blijven steken. Gebruik altijd het juiste type zaagblad voor het werkstukmateriaal en het type zaagsnede.

• Als u een pijp of buis gaat doorzagen, controleert u of deze geen water, elektrische bedrading, enzovoort, bevat.
  ◆ Raak het werkstuk of het blad niet meteen na het zagen aan. Ze kunnen zeer heet worden.
• Wees bedacht op verborgen gevaren. Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds zaagt.
• Nadat u de schakelaar hebt losgelaten blijft het blad bewegen. Schakel het gereedschap altijd uit en wacht tot het zaagblad volledig tot stilstand is gekomen voordat u het gereedschap neerlegt.

Waarschuwing! Contact met of inademing van het stof dat bij het zagen vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat speciaal is ontworpen ter bescherming tegen stoffen en dampen, en verzeker u ervan dat andere personen die zich op de werkvloer bevinden of deze betreden, eveneens zijn beschermd.

In deze instructiehandleiding wordt het beoogde gebruik beschreven. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of schade aan eigendommen.

Functions (fig. A)

Het gereedschap dat wordt weergegeven is MT143. Andere hulpstukken zijn beschikbaar om samen met dit hulpstuk te gebruiken.

Dit gereedschap kan de volgende onderdelen bevatten:

1. Decoupeerkop
2. Bladklem
3. Bladklemhendel
4. Zool

Montage

Waarschuwing! Verwijder de accu uit het gereedschap voordat u met de montage begint.

Een zaagblad aanbrengen en verwijderen (fig. A)

- Vergrendel het gereedschap door de schuifknop voor rechtsom/linksom (2) in de middelste stand te zetten.

• Druk de bladklemhendel (12) (die zich achter de decoupeerkop bevindt) omlaag en houd deze in deze positie.
• Plaats het zaagblad in de zaagklem (11) zoals weergegeven. Zorg ervoor dat de tanden naar de voorkant gericht zijn.
  ◆ Laat de hendel los.
• Druk de bladklemhendel (12) naar beneden en trek het zaagblad uit de houder om deze te verwijderen.

Gebruik

Waarschuwing! Laat het gereedschap in zijn eigen tempo werken. Niet overbelasten.

Zagen

Opmerking: Zorg ervoor dat de achteruit-schakelaar (2) niet in stand vergrendeld staat.

• U schakelt het gereedschap in door op de schakelaar met variabele snelheden (1) te drukken. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt.
  ◆ U schakelt het gereedschap uit door de schakelaar met variabele snelheden los te laten.

NEDERLANDS

(Vertaling van de originele instructies)

Tips voor optimaal gebruik

Zagen

• Gebruik altijd het juiste type zaagblad voor het werkstukmateriaal en het type zaagsnede.
• Boor zo nodig een gat vlakbij het beginpunt voor het zagen.
  ◆ Schakel het gereedschap in en breng het zaagblad langzaam in contact met het werkstuk, op het gewenste startpunt.

Voor het zagen van bladmetaal:

• Klem een stuk multiplex of zacht houd vast aan de achterzijde van het werkstuk en zaag door de combinatie om een scherpe snede te krijgen.
  ◆ Forceer het zaagblad niet in het werkstuk. Let erop dat het snijden van metaalplaat normaal gesproken meer tijd kost dan het zagen van dikkere werkstukken van hout.
  ◆ U moet een dunne laag olie over de snijlijn verspreiden voordat u zaagt.

- Voor het snijden, schakelt u het gereedschap in en beweegt u het naar beneden totdat het zaagblad zich precies op het ingangspunt bevindt. Beweeg de achterzijde van de zool naar het werkstuk toe en behoud tegelijkertijd een stevige draaiende druk op de zaagzool. Laat het zaagblad met de zool vlak op het werkstuk langzaam in het werkstuk 'zakken'.

Voor het snijden van gelaagde materialen:

• Snijd dunne gelaagde materialen met de achterzijde naar boven gekeerd, omdat splinters hoogstwaarschijnlijk voorkomen op de zijde die naar de zaagzool is toegekeerd.
• Voor een net zaagresultaat kunt u een stukje multiplex vastklemmen aan beide zijden van het gelaagde materiaal en dan door de resulterende sandwich zagen.

Accessoires

De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van BLACK+DECKER en Piranha zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires kunt u uw gereedschap nog beter laten presteren.

Technische gegevens

		MTJS1(14.4V) (H1)	MTJS1(Max) (H1)
Onbelast toerental min	-1	2500 2700
Gewicht	kg 1.3	1.5
Max. zaagdiepte
Hout mm		45 45
Staal mm		5	5
Aluminium mm		10 10

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk ( L_pA ) 82.2 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermogen ( L_WA ) 93.2 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

In planken zagen ( a_h,B ) 5.6 m/s ^2 , meetonzekerheid (K) 1.5 m/s ^2

In bladmetaal zagen ( a_h,M ) 6.7 m/s ^2 , meetonzekerheid (K) 1.5 m/s ^2

Garantie

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantie-bepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

• Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden.
  ◆ Het product onoordeelkundig is gebruikt.
• Het product is beschadigd door invloeden van buitenaf of door een ongeval.
  ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker-personeel.

NEDERLANDS

(Vertaling van de originele instructies)

Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com

Meld u aan op onze website www.blackand-decker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk BLACK+DECKER en onze producten vindt u op www.blackanddecker.nl.

EG-conformiteitsverklaring

MACHINERICHTLIJN

MTJS1

Black & Decker verklaart dat deze producten, die zijn beschreven onder 'Technische gegevens', voldoen aan:

2006/42/EG, EN60745-1, EN60745-2-1, EN60745-2-11

Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en doet deze verklaring namens Black & Decker.

R. Laverick

Engineering Manager
