Tipo de producto	Accesorio de sierra multiusos (sierra de calar)
Marca	Black & Decker
Modelo	MTJS1
Peso	1,3 kg (versión 14,4 V) / 1,5 kg (versión Max)
Velocidad en vacío	2500 min⁻¹ (14,4 V) / 2700 min⁻¹ (Max)
Profundidad de corte máxima (madera)	45 mm
Profundidad de corte máxima (acero)	5 mm
Profundidad de corte máxima (aluminio)	10 mm
Nivel de presión sonora (LpA)	82,2 dB(A), incertidumbre K=3 dB(A)
Nivel de potencia sonora (LWA)	93,2 dB(A), incertidumbre K=3 dB(A)
Vibraciones (corte madera)	5,6 m/s², incertidumbre K=1,5 m/s²
Vibraciones (corte metal)	6,7 m/s², incertidumbre K=1,5 m/s²
Alimentación	Batería (14,4 V o Max) – herramienta inalámbrica
Fijación de hoja	Mediante palanca de bloqueo sin herramientas
Materiales compatibles	Madera, metal, plástico, contrachapado
Garantía	24 meses (uso doméstico)
Uso previsto	Doméstico (bricolaje)

Preguntas frecuentes - MTJS1 BLACK & DECKER

¿Cómo instalar una hoja en el MTJS1?

Para instalar una hoja, primero bloquee la herramienta colocando el botón de avance/retroceso en la posición central. Luego, presione la palanca de bloqueo de la hoja en la parte trasera del accesorio y manténgala presionada. Inserte la hoja en la fijación con los dientes hacia adelante, luego suelte la palanca. Para retirar la hoja, presione nuevamente la palanca y tire de la hoja.

¿Qué tipo de batería usa el MTJS1?

El MTJS1 es un accesorio de sierra diseñado para funcionar con las herramientas multiusos Black+Decker, como los modelos MT143, MT350, MT108 o MT18. Utiliza la batería de la herramienta principal (por ejemplo, 14,4 V o Max).

¿Cómo cortar metal con esta sierra?

Para cortar metal, sujete un trozo de madera blanda o contrachapado detrás de la pieza y corte todo el conjunto para obtener un corte limpio. Aplique una capa fina de aceite a lo largo de la línea de corte antes de comenzar. No fuerce la hoja; el corte de metal lleva más tiempo que el de madera.

¿Cuáles son las instrucciones de seguridad importantes?

Sujete siempre la herramienta por las superficies de agarre aisladas para evitar descargas eléctricas en caso de contacto con cables ocultos. Use abrazaderas para fijar la pieza, mantenga las manos alejadas del área de corte y no toque la hoja después de usarla, ya que puede estar caliente. Use una mascarilla antipolvo al cortar.

¿Cómo ajustar la velocidad de corte?

La velocidad de la herramienta depende de la presión ejercida sobre el selector de velocidad (gatillo). Cuanto más presione, mayor será la velocidad. Suelte el gatillo para detener la herramienta. Asegúrese de que el botón de avance/retroceso esté en la posición de avance para serrar.

¿Qué materiales puedo cortar con el MTJS1?

El MTJS1 puede cortar madera, metal, plástico y contrachapado. Utilice siempre una hoja adecuada al material para obtener un resultado óptimo. Para madera, la profundidad máxima es de 45 mm; para acero, 5 mm; para aluminio, 10 mm.

¿Cómo evitar astillas al cortar contrachapado?

Para limitar las astillas, corte el contrachapado fino con la parte posterior de la pieza hacia arriba. También puede sujetar un trozo de madera o tablero duro a ambos lados de la pieza y cortar a través de ese espesor.

¿Qué hacer si la hoja se atasca durante el corte?

Si la hoja se atasca, suelte inmediatamente el gatillo y espere a que la hoja se detenga por completo. Verifique que la hoja esté bien afilada y sea adecuada para el material. Nunca fuerce la herramienta; déjela funcionar a su propia velocidad.

¿Cómo limpiar y mantener el accesorio MTJS1?

Antes de cualquier mantenimiento, retire la batería. Limpie el accesorio con un paño seco para eliminar el polvo y los residuos. Verifique regularmente el estado de la hoja y reemplácela si está desafilada o dañada. No use disolventes agresivos.

¿Cuál es la duración de la garantía?

Black & Decker ofrece una garantía de 24 meses a partir de la fecha de compra para productos de uso doméstico. La garantía cubre defectos de materiales o fabricación. Para aplicarla, conserve el comprobante de compra y contacte a un servicio técnico autorizado. Más información en www.2helpU.com.

MANUAL DE USUARIO MTJS1 BLACK & DECKER

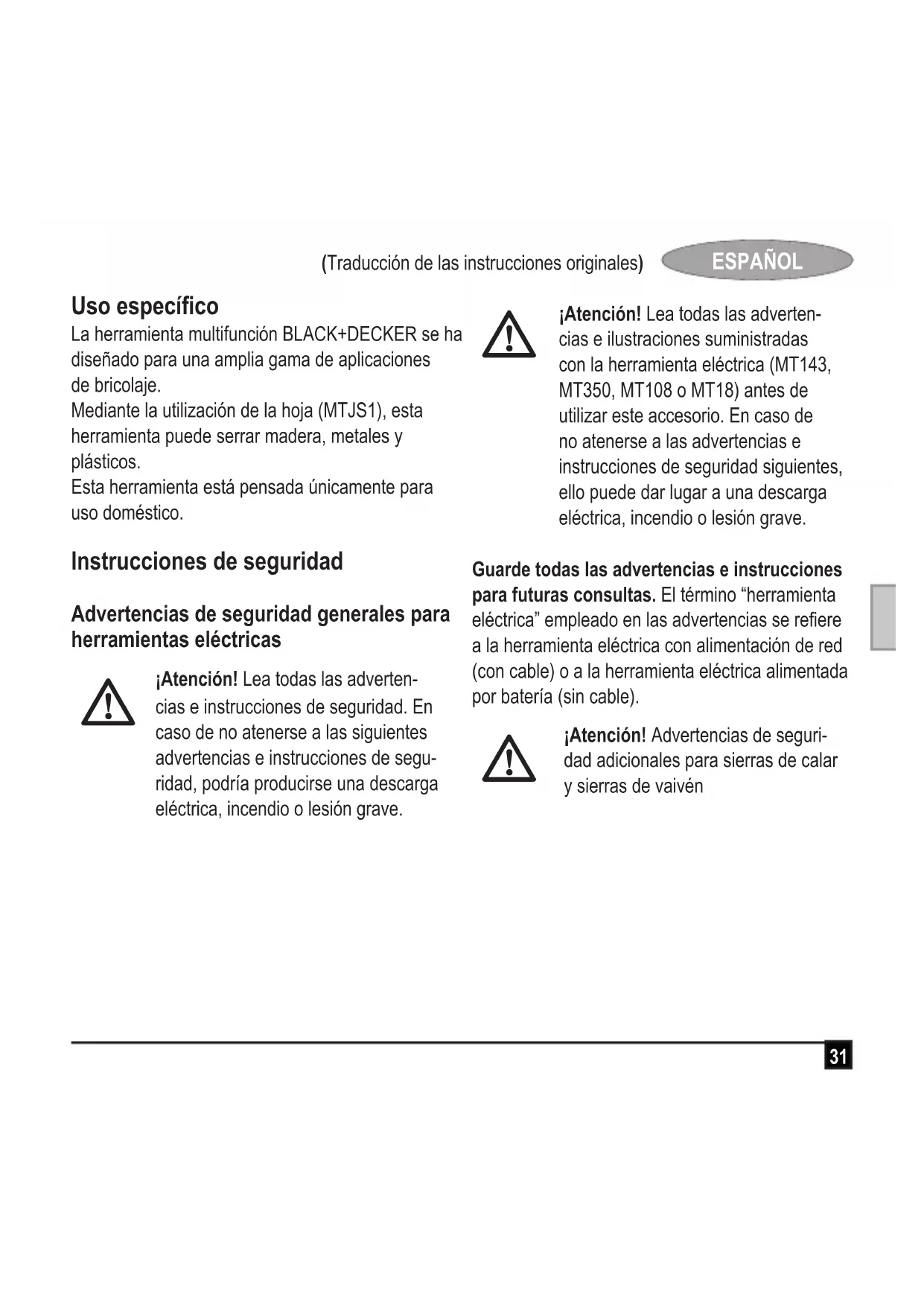

La herramienta multifunción BLACK+DECKER se ha diseñado para una amplia gama de aplicaciones de bricolaje.

Mediante la utilización de la hoja (MTJS1), esta herramienta puede serrar madera, metales y plásticos.

Esta herramienta está pensada únicamente para uso doméstico.

¡Atención! Lea todas las advertencias e ilustraciones suministradas con la herramienta eléctrica (MT143, MT350, MT108 o MT18) antes de utilizar este accesorio. En caso de no atenerse a las advertencias e instrucciones de seguridad siguientes, ello puede dar lugar a una descarga eléctrica, incendio o lesión grave.

Instrucciones de seguridad

Advertencias de seguridad generales para herramientas eléctricas

¡Atención! Lea todas las advertencias e instrucciones de seguridad. En caso de no atenerse a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave.

Guarde todas las advertencias e instrucciones para futuras consultas. El término "herramienta eléctrica" empleado en las advertencias se refiere a la herramienta eléctrica con alimentación de red (con cable) o a la herramienta eléctrica alimentada por batería (sin cable).

¡Atención! Advertencias de seguridad adicionales para sierras de calar y sierras de vaivén

ESPAÑOL

(Traducción de las instrucciones originales)

• Sujete la herramienta eléctrica por la superficie protegida cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto. El contacto del accesorio de corte con un cable conectado a la red eléctrica podría hacer que las partes metálicas de la herramienta transmitieran esa electricidad y producir una descarga al usuario.
• Utilice pinzas u otro método práctico para asegurar y sujetar la pieza de trabajo a una plataforma estable. Si sostiene la pieza con la mano o contra el cuerpo, podría provocar su inestabilidad y perder el control.
• Mantenga las manos alejadas de la zona de corte. No ponga nunca la mano bajo la pieza de trabajo. No introduzca los dedos en los alrededores de la cuchilla de vaivén ni en el enganche de ésta. No agarre la zapata para estabilizar la sierra.
• Mantenga las cuchillas afiladas. La hojas flojas o dañadas pueden provocar que la sierra dé un viraje brusco o se paralice al ejercer la presión para el corte. Utilice siempre el tipo de hoja de sierra apropiado para cada material de trabajo y tipo de corte.

• Al cortar una cañería o tubo, asegúrese de que no contiene restos de agua, cableado eléctrico, etc.

• No toque la pieza de trabajo o la hoja justo después de utilizar la herramienta. Pueden alcanzar temperaturas muy elevadas.
  ◆ Tenga en cuenta los peligros ocultos; antes de serrar paredes, suelos o techos, compruebe la ubicación de los cables y tubos.

• La hoja seguirá moviéndose después de soltar el interruptor. Apague la herramienta y espere siempre a que la hoja se detenga completamente antes de dejar la herramienta.

¡Atención! El contacto o la inhalación del polvo procedente de las aplicaciones de corte de la sierra puede poner en peligro la salud del usuario y de cualquier otra persona que se encuentre alrededor. Utilice una mascarilla antipolvo diseñada específicamente como protección contra el polvo y los vapores, y asegúrese de que las personas que se encuentran dentro del área de trabajo o que vayan a entrar en ella también estén protegidas.

- En este manual de instrucciones se describe el uso para el que se ha diseñado el aparato. La utilización de accesorios o la realización de operaciones con esta herramienta distintas de las recomendadas en este manual de instrucciones puede implicar un riesgo de lesiones o daños materiales.

Características (fig. A)

Se muestra la herramienta MT143. Hay disponibles otras herramientas para utilizar con este cabezal.

Esta herramienta incluye una o más de las siguientes características.

1. Sierra de calar
2. Enganche de la hoja
3. Palanca de enganche de la hoja
4. Zapata

Montaje

¡Atención! Antes de proceder al montaje, extraiga la batería de la herramienta.

Colocación y extracción de la hoja de sierra (Fig. A)

Para bloquear la herramienta, ajuste el control deslizante de avance/retroceso (2) en la posición central.

Para colocar una hoja de sierra, presione la palanca de enganche de la hoja (12) hacia abajo (situada en la parte posterior del cabezal de la sierra de calar) y manténgala en esta posición.
- Inserte la hoja de sierra en el enganche de la hoja (11) tal y como se muestra. Asegúrese de que los dientes estén orientados hacia la parte frontal.
◆ Suelte la palanca.
Para retirar la hoja de sierra, presione la palanca de enganche de la hoja (12) hacia abajo y extraiga la hoja de sierra del soporte.

Uso

¡Atención! Deje que la herramienta funcione a su ritmo. No la sobrecargue.

Serrado

Nota: Compruebe que el interruptor de avance/retroceso (2) no está en posición de bloqueo.

Para encender la herramienta, pulse el interruptor de velocidad variable (1). La velocidad de la herramienta depende de la presión que se aplique al interruptor.
Para apagar la herramienta, suelte el interruptor de velocidad variable.

ESPAÑOL

(Traducción de las instrucciones originales)

Consejos para un uso óptimo

Serrado

◆ Utilice siempre el tipo de hoja de sierra apropiado para cada material de trabajo y tipo de corte.
- Si es necesario, perfore un orificio cerca del punto de inicio del corte.
- Encienda la herramienta e introduzca poco a poco la hoja de sierra en la pieza de trabajo en el lugar por donde vaya a empezar a trabajar que desee.

Para cortar planchas de metal:

Para obtener un corte limpio, sujete una plancha de contrachapado o madera suave a la parte posterior de la pieza de trabajo y sierre el conjunto.
- No fuerce la hoja de sierra en la pieza de trabajo. Tenga en cuenta que, por lo general, cortar planchas de metal le llevará más tiempo que serrar piezas de trabajo de madera más delgadas.
- Extienda una película fina de aceite a lo largo de la línea de corte antes de efectuar el serrado.

Para cortar, encienda la herramienta y muévala hacia abajo hasta que la hoja de sierra se encuentre exactamente sobre el punto de entrada. Baje la parte trasera de la base hacia la pieza de trabajo, manteniendo una firme presión pivotante sobre la base de la sierra. Con la base colocada plana sobre la pieza de trabajo, introduzca la hoja de sierra en la pieza de trabajo.

Para cortar material laminado:

• Corte material laminado fino con la superficie posterior orientada hacia arriba, ya que el astillado tiene más posibilidades de producirse en el lado de la pieza de trabajo que se encuentra orientado hacia la base de la sierra.
  Para realizar cortes limpios, sujete una placa de madera contrachapada o de conglomerado a ambos lados de la lámina y corte el conjunto resultante.

Accesorios

El rendimiento de la herramienta depende de los accesorios que utilice. Los accesorios Piranha y BLACK+DECKER se han fabricado siguiendo estándares de alta calidad y se han diseñado para mejorar el funcionamiento de la herramienta. Al utilizar estos accesorios, conseguirá el máximo rendimiento de la herramienta.

Ficha técnica

		MTJS1(14.4V) (H1)	MTJS1(Max) (H1)
Velocidad sin carga min	-1	2500 2700
Peso	kg 1.3	1.5
Profundidad máxima de corte
Madera mm		45 45
Acero mm		5	5
Aluminio mm		10 10

Nivel de presión acústica de acuerdo con la directiva EN 60745:

Presión acústica (LpA) 82.2 dB(A), incertidumbre (K) 3 dB(A)

Potencia acústica (LWA) 93.2 dB(A), incertidumbre (K) 3 dB(A)

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la directiva EN 60745:

Corte de tablones ( a_h,B ) 5.6 m/s ^2 , incertidumbre (K) 1.5 m/s ^2

Corte de planchas de metal ( a_h,M ) 6.7 m/s ^2 , incertidumbre (K) 1.5 m/s ^2

Garantía

Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es un añadido, y en ningún caso un perjuicio para sus derechos legales. La garantía es válida dentro de los territorios de los Estados miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.

Si un producto Black & Decker resultara defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que:

• El producto se haya utilizado con propósitos comerciales, profesionales o de alquiler.
• El producto se haya sometido a un uso inadecuado o negligente.
• El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes.
• Se hayan realizado reparaciones por parte de personas que no sean del servicio técnico autorizado o personal de servicios de Black & Decker.

ESPAÑOL

(Traducción de las instrucciones originales)

Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al agente de servicio técnico autorizados. Puede consultar la dirección de su agente de servicio técnico más cercano si se pone en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como opción alternativa, puede consultar la lista de los agentes de servicio técnico autorizados de Black & Decker y obtener la información completa de nuestros servicios de posventa y los contactos disponibles en la siguiente dirección de Internet: www.2helpU.com

Visite el sitio web www.blackanddecker.es para registrar su nuevo producto BLACK+DECKER y estar al día sobre productos y ofertas especiales. Encontrará información adicional sobre la marca BLACK+DECKER y nuestra gama de productos en www.blackanddecker.es.

Declaración de conformidad de la CE DIRECTIVA DE MAQUINARIAS

MTJS1

Black & Decker declara que los productos descritos en la "ficha técnica" cumplen con lo siguiente: 2006/42/CE EN60745-1, EN60745-2-1, EN60745-2-11

Estos productos también cumplen con las Directivas 2014/30/UE y 2011/65/UE. Si desea obtener más información, póngase en contacto con Black & Decker a través de la siguiente dirección o consulte el dorso del manual. La persona que firma a continuación es responsable de la elaboración del archivo técnico y realiza esta declaración en nombre de Black & Decker.

R. Laverick

Director de ingeniería

Características (fig. A)

DIRÉCTIVA PARA MÁQUINAS

MTJS1

Estos productos también cumplen con las Directivas 2014/30/UE y 2011/65/UE. Si desea obtener más información, póngase en contacto con

Black & Decker a través de la siguiente dirección o consulte el dorso del manual.

La persona que firma a continuación es responsable de la elaboración del archivo técnico y realiza esta declaración en nombre de Black & Decker.

R. Laverick

Director de ingeniería

[e-mail] Edificio Muntadas, c/Bergadá, 1, Of. A6

08820 El Prat de Llobregat (Barcelona)

France Black & Decker (France) S.A.S. Tel. [phone]
