BRUGSANVISNING PerfectCharge MCP1207 WAECO

Betjeningsvejledning

SV 139 Batteriladdare

Bruksanvisning

NO 156 Batterilader

Bruksanvisning

FI 173 Akkulaturi

Käyttoohje

PT 190 Carregarador de baterias

Læs davon vegledning omhyggeligt igennemør ibrugtagning, og gem den. Giv den til brugeren, hvis du giverproduktet videre.

Indholdsfortegnelse

1Forklaring af symbolerne 123
2 Generelle sikkerhedshenvisninger. 124
3 Leveringsomfang 128
4 Tilbehør 128
5 Korrekt brug 129
6 Teknisk beskrivelse 129
7 Brug af batterilader 133
8 Anvendelse af tilbehør 134
9Vedligeholdelse og rengoring af batterilader 135
10 Udbedring af fejl. 136
11 Garanti 137
12 Bortskaffelse 137
13 Tekniske data. 138

1 Forklaring af symbolerne

FARE!

Sikkerhedshenvisning: Manglende overholdelse medfører død ell er alvorlig kvæstelse.

ADVARSELI!

Sikkerhedshenvisning: Manglende overholdelse kan medfore død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medfore kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begranseprodukts Funktion.

BEMAERK

Supplerende informationer om betjening af produitet.

Handling: Dette symbol viser dig, at du skal gore noget. De pakraveh handleringer beskrives trin for trin.
Dette symbol beskriver resultatet af en handling.

Fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3".

2 Generelle sikkerhedshenvisninger

2.1 General sikkerhed

Producenten pátager sig intet ansvar for skader i følgende tilfælde:

• Monterings-ller tilslutningsfejl
• Beskadigelser på produitet på grund af mekanisk pavirkning og overspænding
• AEndringer på produit ut den udtrykkelig tilladelse fra producenten
  Anvendelse til andre formal end dem, der er beskrevet i vejledningen

Overhold følgende grundlæggende sikkerhedsforanstaltninger ved brug af elektriske apparater for at beskytte mod:

• Elektrisk stød
  Brandfare
  Kvaestelser

2.2 Grundlæggende sikkerhed

FARE!

• Anvend i tilfælde af brand en ildslukker, der er egnet til elektriske apparater.

ADVARSEL!

• Anvend kun apparatet til det formal, som det er bestemt til.

• Sørg for, at den rødde og den sorte klemme aldrig berører hinanden.

• Afbryd apparatet fra nettet

• for rengøring og vedligeholdelse

• after brug

• før et sikringssskift

• Hvis apparatet eller tilslutningskablet har synlige beskadigelser, på apparatet ikke tages i brug.

• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice aller en lignende kvalificeret person for at undgå farer.

• Reparationer på dette apparat mA kun foretages af fagfolk. Vedukorrekte reparationer kan der opstå betydelseige farer.

• Apparatet må ikke abnes ukorrekt, da kapslingsklassen IP65 ellers/DDke længere kan garanteres.
• Dette apparat kan anwendes af børn over 8år og derudover af personer med begrænsede fysisiske, sanse- eller mentale evner aller,uden erfaring uller viden,hvis de er under opsyn uller blev instrueret i sikker brug af apparatet og forstår farerne, der følger heraf.
• El-apparater er/DDle legeto! Opbevar og anvend apparatet utden for borns rækkevidde.
• Børn brør vare under opsyn for at sikre, at de/DDleger med apparatet.

VIGTIGT!

• Sammenlign forud for ibrugtagning spændingsangivelsen på typeskiltet med energiforsyningen, der er til rådighed.
• Sørg for, at andre genstande seks forårsager en kortslutning på apparatets kontakter.
• Træk aldrig stikket ud af stikdåsen med tilslutningskablet.
  Opbevar apparatet pa et tort og koligt sted.

2.3 Sikkerhed under elektrisk tilslutning af apparatet

FARE! Livsfare på grund af elektrisk stød!

• Ved tilslutning på både:

Ved forskert tilslutning af elektriske apparater på en bad kan der forekomme korrosionsskader på baden. Lad en sagkyndig (bad-) elektriker foretage tilslutningen af apparatet.

När der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen iærheden, som kan hjælpe i et ndstilfælde.

ADVARSEL!

• Anvend altid jordede stikdåser, der er sikret med et fejlstrømsrelæ.
  Sorg for et tilstraekeligt ledningstværsnit.
• Træk ledningerne, SSE de/DD ke kan blive beskadiget af dore ell motorhjelme.

Klemte ledninger kan fore til livsfarlige kvæstelser.

FORSIGTIG!

• Træk ledningerne, sö der ikke er fare for at falde over dem, og en beskadigelse af kablet er udelukket.

2.4 Sikkerhed under anvendelse of apparatus

FARE! Livsfare på grund af elektrisk stød!

• Tag aldrig fat iuisolerede ledninger med bare hænder. Dette gælder frem for alt ved tilslutning til vekselstrømnettet.
• For hurtigt at kunne adskille apparatet fra nettet ved farer skal stikdåsen befinde sig i nærheden af apparatet og vår nem at na.

ADVARSEL!

• Anvend udelukkende apparatet i lukkede, godt ventilerede rum.
• Anvend ikke apparatet lukkede rum med blysre-batterier. Disse batterier udskiller eksplosiv brintgas, som kan antændes af en gnist på de elektriske forbindelser.

FORSIGTIG!

• Anvend seks apparatet

• i saltholdige, fugtige aller våde omgivelsen

• i nærheden af aggressive dampe
• i nærheden af brændbare materialer

• i områder med eksplosionsfare

• Kontroller før ibrugtagning, at ledningen og stikket er tørre.

• Afbryd altid strømforsyningen ved arbejder på apparatet.
  Vær opmaerkoms pa, at dele af apparatet stadig kan vare spændingsforende, nar beskyttelsesanordningen (sikring) er blevet udløst.
• Løsn ikke kabler,ær apparatet stadig er i drift.

VIGTIGT!

2.5 Sikkerhed i forbindelse med omgang med batterier

ADVARSEL!

• Batterier kan indeholde aggressive og øetsende syrer. Undgå al kropslig kontakt med batterisyren. Skyl den pagældende legemsdel grundigt med vand, hvis dukommen ikontakt med batterisyre.

Sog lage ved kvæstelser på grund af syre.

FORSIGTIG!

• Bær ikke metalgenstande som ure eller ringe under arbejdet på batterier.

Blysyre-batteri kan frembringe kortslutningsstrøm, der kan medføre alvorlige forbrændinger.

Eksplosionsfare!

Forsøg aldrig at oplade et frosset aller defekt batteri.

Stil i dette tilfælde batteriet på et frostfrit sted, og vent, indtil batteriet har tilpasset sig udenomstemperaturen. Begynd første opladningen derefter.

• Bær beskyttelsesbriller og beskyttelestøj,ningar der arbejdes på batterierne. Berør ikke øjnene, mens der arbejdes på batterierne.
• Ryg ikke, og kontrollér, at der ikke opstår gnister iærheden af motoren eller batteriet.

VIGTIGT!

• Anvend udelukkende genopladelige batterier.
• Undgå, at metalliske dele falder ned på batterierne. Det kan danne gnister eller kortslutte batterier og andre elektriske dele.
  Sorg ved tilslutningen for, at polerne vender rigtigt.
• Overhold vegledningerne fra batteriproducenten og producenten af anlagget aller koretoget, hvor batterierne anwendes.
• Hvis batterierne skal udskiftes, skal stelforbindelsen afbrydes først. Afbryd alle forbinderser og alle forbrugere fra batteriet, før det afmonteres.

3 Leveringsomfang

Pos. pá

fig. 1,

side 3

Betegnelse

1 Batterilader
2 Tilslutningskabel med 12 V-stik (cigarettaender)
3 Tilslutningskabel med kabelsko
4 Tilslutningskabel med batteriklemmere
-Betjeningsvejledning

4 Tilbehør

Kan fas som tilbehør (ikke indeholdt i leveringsomfangent):

Betegnelse Art.nr.

Batteriindikator

9102500078

(inkl. tilslutningskabel med kabelsko)

Vægholder til batteriladeren 9102500079

5 Korrekt brug

Batteriladeren (MCP1204: art.nr. 9102500070, MCP1207: art.nr. 9102500071) kanoplade eller forsyne 12 V-batterier, som anvendes om bord på koretøjer eller bade til strømforsyning, med en vedligeholdelsesspænding.

Batteriladeren er udelukkende egnet til anvendelse i lukkede rum.

Batteriladeren er sekse egnet til at monteres fast. Hertil skal vægholderen (tilbehør, art.nr. 9102500079) anvendes.

Batteriopladeren oplader batterier, der bruges som spændingskilde i køretøjer eller på både, eller forsyner dem med en vedligeholdelsesspænding, SSE de/DDne aflades.

Servicetiden for de feste bly-batterier forkortes af den sakteldte sulfatering: I tidens 1b opstar blysulfat som store, glatte krystaller. Derved forsvinder den amorfe, svampeagtige struktur. Ladeevnen, og derved ladekapaciteten, sankenkes systematisk, og batteriet ældes.

Batteriladeren arbejder inden for dele af sin ladekarakteristik med specifikke frekvenser. Dette bringer krystallerne i svingning i deres egenfrekvens. De vender tilbage til deres amorfe struktur. Deres molekyler kanatter integrereres i ladeprocessen. Derved stiger ladespændingen, kuldestartstrømmen og batteriets kapacitet ingen.

Samtige bly-batterier beskyttes ved regelmæssig opladning med batteri-laderen mod at blive slidt for tidligt.

Batteriladeren kan anvendes i tre driftsmodi:

Modus 1: Opladningsmodus med 14,4 V Denne modus anvendes til bly-, gel- og vedligeholdelsesfrie batterier.
Modus 2: Opladningsmodus med 14,7 V Denne modus anvendes til AGM-batterier.
Modus 3: Spændingsforsyning med 13,7 V (battery er试点 forbundet) Denne modus er beregnet som netdelefungkton, f.eks. til spændingsforsyning til kretogjet ved batteriskift ell er ved vedligeholdelsesarbejder med serviceapparater.

For stationær opbevaring kan apparatet monteres på en væg med vaeg-holderen (tilbehør).

Desuden kan der anwendes en ekstern batteriindikator (tilbehør). Den viser batteriets kapacitet og kan forbinds permanent med batteriet via et tilslutningskabel med kabelsko. Hvis det vises, at batteriet er fladt, kan batteriladeren tilsluttes til batteriindikatoren, og batteriet oplades direkte.

Batteriindikatoren kan fastgøres på en væg med en vægholder eller på batteriladerens vægholder.

6.1 Betjeningselementer

Pos. pá

fig. 2, Betegnelse Beskrivelse side 3

1 Status-LED'er Se kapitlet „Driftsvisninger" på side 131
2 Tast Vaelger driftsmodusen:

Modus 1: Tryk på tasten i 1 s (Batteriet er forbundet)

(Batteriet er forbundet)

(Batteriet er ikke forbundet)

3 230 V-kabel Tilslutting til netspænding
4 12 V-kabel Tilslutting til tilslutningskaplerne
5 Kabelrum Til opbevaring af tilslutningskaplerne

6.2 Driftsvisninger

Rød lysdiode Blinker: Polerne er forbyttet, eller batterispændingen er under 9 V.

Lyser konstant: Forbindelsen til batteriet blev afbrudt under opladningen.

Grøn lysdiode Lyser konstant: Modus 1 eller modus 3 er aktiv.

Blinker: Modus 2 er aktiv.

Blå LED'er LED'erne vises i modus 1 og 2 hvilken fase batteriladeren befinder sig i (se fölgende tabel).

LED'erne blinker after hinanden, nar batteriladeren befind. sig i ventetilstand (netspænding er tilsluttet, batteriet er ikke tilsluttet).

LED'erne blinker samtidigt, nar batteriladeren er driftsklar (netspaendingen er tilsluttet, batteriet er tilsluttet, tasten er nikke trykket ned).

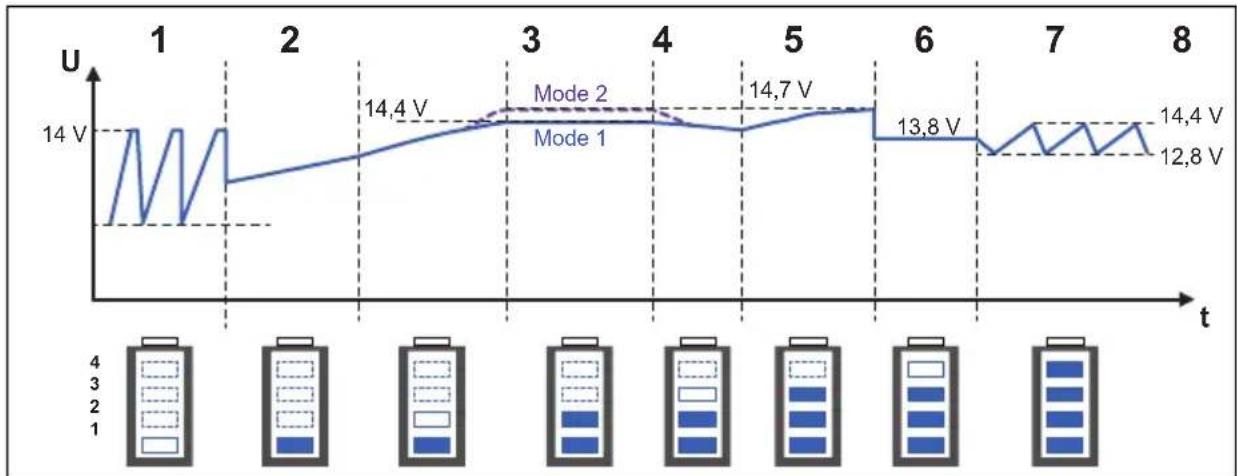

Betydning af de blå LED'er (modus 1 og 2)

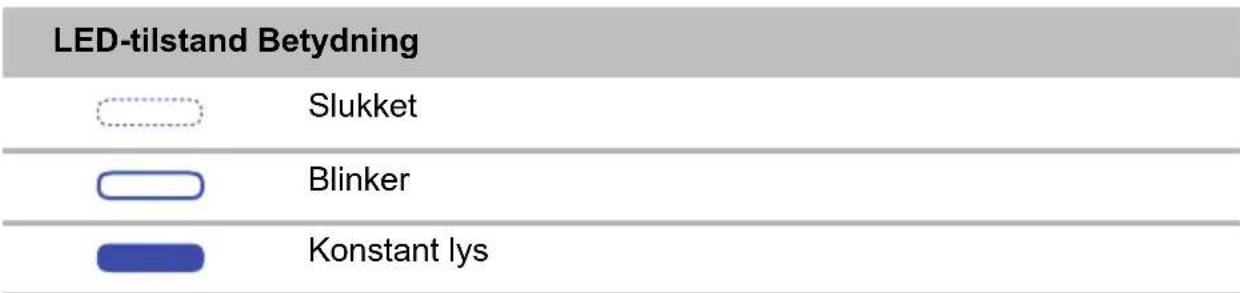

Forklaring til figuren:

6.3 Batteriladefunktion

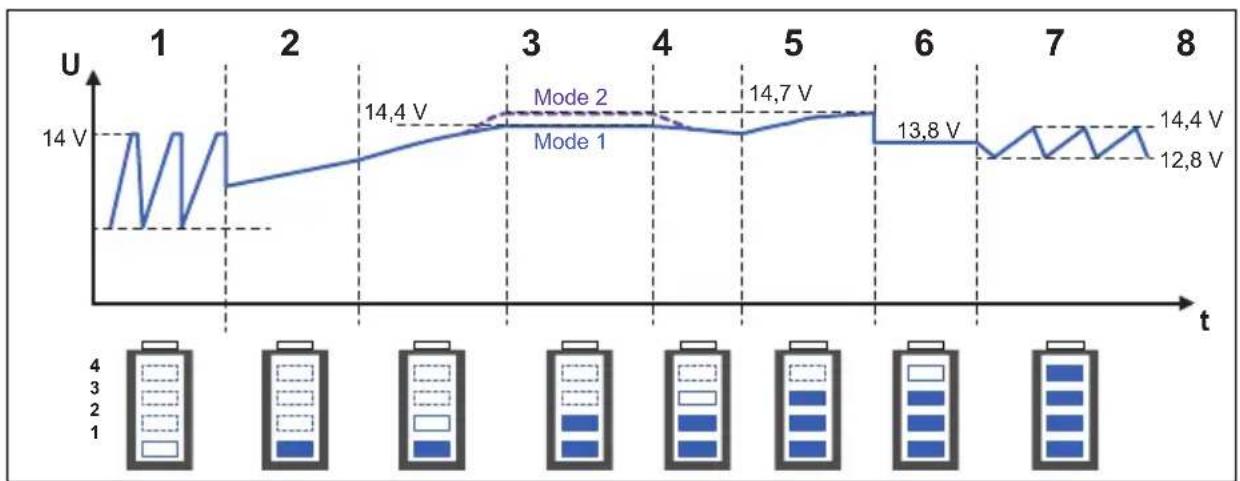

Batteriladeren arbejder i otte faser (fig. 3, side 4).

I soft-start-fasen kontrolleres batteriets ladeevne vha. strømforbruget. Hvis batteriet er defekt, afbrydes opladningen.

3: I-fase (Bulk)

Det afladede batteri oplades med konstant strøm (100 % ladesstrøm). Så snart batterispaendingen har næt ladespaendingen, aftager ladesstrømmen.

Under U0-fasen forbliver spændingen konstant (UO). När batteriet er fuld-stændigt oplatet, er U0-fasen aflsuttet.

5: Analyse

I analysefasen kontrolleres batteriets ladeopretholdelse. Hvis spendingen falder for hurtigt, kan batteriet ikke holde ladningen og skal udskiftes.

Irekonditioneringsfasen forøges spændingenigen for at generere en kontrol-leret gasdannelse i batteriet. Denne gasdannelse forbinder syrelag (forske- lige syrekonzentrationer i battericellerne).

7: U-fase (Float)

I vedligeholdesfasen frakobles ladespændingen, og batterispændingen malles permanent. Hvis den falder under 12,8 V, oplader batteriladeren batteriet til maksimalt 14,4 V. Derefter frakobles den ladespændingen ingen og maler ingen batterispændingen.

Derved kan man f.eks. opnå en sikker ladning vinteren over.

7 Brug af batterilader

VIGTIGT!

Polerne må ikke byttes om:

• Batteriets plusklemme: rød klemme
• Batteriets minusklemme: sort klemme

Forkert polaritet kan beskadige batteriladeren.

7.1 Tilslutning af batteriladeren

Kontroller, om batteriet har korrekt tilstand.
Kontroller følgende:

-Batterikabinettet for beskadigelser
-Batteriets vasketilstand

Fyld EVT. batteriet op med den vaeske, som kræves af producenten.

• Pol-kontakterne

Rengør ved eventuelle tilsmudsninger.

Tilslut batteriladerens netkabel til 230 V-vekselstrømnette.

Hvis du bruger tilslutningsktablet med 12 V-stik: Slå køretojetsænding til.

Tilslutning af batteriladeren til batteriet (fig. 4, side 4)

BEMAERK

Tilslutningskablet med 12 V-stikket er udelukkende egnet til at blive brugt med kabler og tilbehør fra Waeco.

Sæt ladestikket (1) i 12 V=-stikdåsen (f.eks. cigarettænderen) aller ...
tilslut tilslutningskablet (2) med batteriklemmerne til batteriet (3) aller pa de dertil beregnede batteriladepunkter på koretogssiden.

7.2 Brug af batterilader

Vaelg den onskede modus:

Modus 1 (batteriet er tilsluttet): Tryk på tasten i 1 s.

Modus 2 (batteriet er tilsluttet): Tryk på tasten i 5 s.

Modus 3 (batteriet er ikke tilsluttet): Tryk på tasten i 10 s.

I modus 1 og 2 starter opladningen.
I modus 3 starter den konstante spændingsforsyning.
LED'erne viser fremskridtet for opladningen af batteriet i batteriladeren (se kapitlet „Driftsvisninger" på side 131).
Tryk pa tastenigen for at afslutte opladningen.

BEMAERK

När den rode lysdiode blinker, fordi batterispændingen ligger under 9 V, kan du oplade batteriet over 9 V i modus 3. Afbryd batteriet, og skift til modus 3. När batteriet er oplatet over 9 V, kan du ingen indstille batteriladeren på modus 1 eller 2 for at starte en regulaer opladning.

8 Anvendelse af tilbehør

BEMARK

Tilbehøres er化进程 i leveringsomfangement.

Kontakt din servicepartner, hvis du har sporgsmål vedr. tilbehør.

8.1 Opbevaring af batteriladeren i vægholderen

Monteringshenvisninger

Vær opmaerkoms på følgende henvisninger ved valg af monteringsstedet for vægholderen:

Vægholderen skal moneres på et sted, der er beskyttet mod fugt.
Vægholderen på ikke monteres i omgivelsem med antændelige materialer.
Vægholderen må ikke monteres i støvholdige omgivelser.
- Monteringsfladen skal vare plan og tilstrækeligt fast.

Montering af vægholder

Montér vægholderen på følgende@mde (fig. 5, side 5):

Fastgør vægholderen (1) på det monteringssted, som du har valgt.
Fastgor adapteren (2) på batteriladeren (3).

Opbevaring af batterilader

Opbevar batteriladeren på følgende måde (fig. 5, side 5):

Skub batteriladeren (3) med adapteren oppe fra i de konisk modløbende holdere.

For at Iøsne batteriladeren skal den Iøftes op og ud af holderne.

8.2 Brug af batterilader med batteriindicator

BEMAERK

Du kan finde henvisninger angaende tilslutningen af batteriindikatoren og brugen af batteriindikatoren i batteriindikatorens monterings- og betjeningsvejledning.

Tilslut batteriladeren til batteriindikatoren.

Brug batteriladeren som beskrevet (se kapitlet „Brug af batterilader“ på side 134).

Anvend ikke skarpe eller hårde genstande eller rengøringsmidler til rengøring, da det kan beskadigeproduktet.

Rengør af og tilprodukter med en fugtig klud.

10 Udbedring af fejl

ADVARSEL!

Abn/DD. Du udsætter dig selv for fare for elektrisk stød!

BEMAERK

Kontakt producenten i forbindelse med detailjerede sporgsmål om batteriladerens data (adresser, se vegledningens bagside).

Den rnde LED viser en fejl:

LED-visiting Årsag Udbedring

Blinker Ombytning af polerne Kontroller ledningerne og forbindelsene.

Blinker Batterispænding < 9 V Batteriet kan/DDskift batter

Lyser konstant Batteri icke længere forbundet	Forbindelsen til batteriet blev afbrudt under opladningen. Kontrollér ledningerne og forbindelsene.
Sikringen i tilslutnings-kablet har udløst.	Udskift sikringen (bil-stiksikring 10 A)

11 Garanti

Den lovbestemtegarantiperiodegelder.Hvisproduktererdefekt,skaldu kontakte producentens afdelingiditland(adresser,sevejledningensbag-side)llerdinforhandler.

Ved reparation aller krav om garanti skal du medsende falgende bilag:

En kopi af regningen med kobsdato
En reklamationsgrund aller en fejlbeskrivelse

12 Bortskaffelse

Bortskaf sá védt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produit endegyldigt ud af drift, skal du kontakte det naermeste recyclingcenter aller din faghandel for at fä de pagel-dende forskritter om bortskaffelse.

13 Tekniske data

	PerfectCharge MCP1204	PerfectCharge MCP1207
Art.nr.: 9102500070 9102500071
Nominal indgangsspænding: 230 V~
Maks. permanent udgangsstrøm:	4,0 A ± 0,25 A 7,0 A	± 0,5 A
Absorptionsspænding: 14,4 V ± 0,2 V (modus 1)
			14,7 V ± 0,2 V (modus 2)
Vedligeholdelsesspænding: 13,8 V ± 0,2 V
Udgangsspænding modus 3: 13,7 V ± 0,2 V
Maks. ladestrøm: 4,0 A 7,0 A
Virkningsgrad op til:	85 %
Batterityper:	12 V-batterier: Bly-startbatterier Gel-batterier Vlies-batterier (AGM) Vedligeholdelsesfri batterier
Anbefalede batterikapaciteter: Ladning: Vedligeholdelsesopladning:	7 – 110 Ah	15 – 160 Ah
	7 – 180 Ah	15 – 250 Ah
Kapslingsklasse:	IP65
Udenomsterpmatur drift:	-5 °C til +50 °C
Udenomsterpmatur opbevaring:	-20 °C til +70 °C
Mål B x D x H:	90 x 220 x 55 mm	90 x 250 x 55 mm
Vægt:	0,5 kg	0,7 kg
Godkendelser:	CE

Beakta nedanstænde grundläggande sakerhetsanvisningar für elapparater für att forbindra:

elstötar
brandfara
- skador.

2.2 Allman sakerhet

FARA!

Pos. på bild 1, Beteckningsida 3

1 Batteriladdare

2 Anslutningskabel med 12 V-kontakt (cigarettutttag)

3 Anslutningskabel med kabelskor

4 Anslutningskabel med batteriklammor

- Bruksanvising

4 Tillbehör

Beteckning Art.nr
Batteriindikator	9102500078
(inkl. anslutningskabel med kabelskor)
Vägghällare für batteriladdaren 9102500079

4 12 V-kabel Anslutning for anslutningskabel

Monteringsanvisningar

Sakring har lost ut i anslut- Byt sakring (fordonssakring 10 A) ningskabeln.

11 Garanti

Sikkerhetsregel: Hvis man ikke overholderijke regelen, kan det fjre til død eller alvorlig skade.

FORSIKTIG!

Sikkerhetsregel: Hvis man ikke overholder denen regelen, kan det fjre til personskader.

PASS PAI

Hvis man ikke overholder这部分 regelen, kan det före til materielle skader og skade funksjonen tilproduktet.

MERK

• Legg ledningene sik at man/DDA kukk i dem og sik at man unngar a skade kabelen.

Pos. i fig. 1, Betegnelse side 3

1 Batterilader

2 Tilkoblingskabel med 12 V-plugg (sigarettenner)

3 Tilkoblingskabel med kabelsko

4 Tilkoblingskabel med batteriklemmer

- Bruksanvisning

4 Tilbehør

Betegnelse Art.nr.
Batteriindikator	9102500078
(inkludert tlikoblingskabel med kabelsko)
Veggholder for batterilader 9102500079

5 Tiltenkt bruk

Batteriladeren er kun beregnet på bruk i lukkede rom.

Batteriladeren er seks beregnet på fastmontering. Ved veggmontering man bruke veggholder (tilbehør, art.nr. 9102500079).

Dessuten kan det brukes en ekstern batteriindikator (tilbehør). Denne viser kapasiteten til batteriet og kan vare konstant forbundet med batteriet via entilkoblingskabel med kabelsko. Hvis det angis at batteriet er tomt, kan batteri-laderen kobles til batteriindikatoren og batteriet lades opp direkte.

Batteriindikatoren kan festes til en vegg med en veggholder eller på veggholderen til batteriladeren.

6.1 Betjeningselementer

Pos. i fig. 2, Betegnelse Beskrivelse side 3

1 Status-LED-er Se kapittel «Varsellamper» på side 165

2 Knapp For valg av driftsmodus: Modus 1: Trykk på knappen i 1 sekunder (Batteriet er tilkoblet) Modus 2: Trykk på knappen i 5 sekunder (Batteriet er tilkoblet) Modus 3: Trykk på knappen i 10 sekunder (Batteriet er ikke tilkoblet)

3 230 V-kabel Tilkobling til nettspanning

4 12 V-kabel Kontakt for tilkoblingskabel

5 Kabelrom For oppbevaring av tilkoblingskabelen

6.2 Varsellamper

Blå LED-er I modus 1 og 2 viser LED-ene hvilken fase batteriladeren

LED-ene blinker samtidig hvis batteriladeren er driftsklar (nettspenningen er tilkoblet, batteriet er tilkoblet, knappen er ikke trykket).

De blå LED-enes betydning (modus 1 og 2)

I analysefasen analyseres batteriets evne til Å holde på ladingen. Hvis batteriet reduseres for raskt, betyr det at batteriet ikke klarer Å holde ladingen og mA skiftes ut.

Pass på at du ikke bytter om polariteten:

• Batteriets plussklemme: rød klemme
• Batteriets minusklemme: svart klemme

Feil polaritet kan skade batteriladeren.

7.1 Koble til batteriladeren

Kontroller at batteriet er i korrekt tilstand.
Kontroller:

-batterihuset for skader
- væskenivæt til batteriet

Fjern eventuelt smuss.

Koble batteriladerens strømkabel til 230 V-vekselstrømnette.

Hvis du bruker tilkoblingskabel med 12 V-plugg: Slå på tenningen i kjore-tøyet.

Koble batteriladeren til batteriet (fig. 4, side 4)

MERK

Tilkoblingskabelen med 12 V-plugg er kun egnet for bruk med Waeco-kabler og tilbehør.

Sett ladepluggen (1) i 12V = - stikkontakten (f.eks. sigarettenner) aller ...
koble tilkoblingskabelen (2) med batteriklemmene til batteriet (3) ellertil batteriladepunktene pa kjoretyet.

7.2 Bruke batteriladeren

Velg ønsket modus:

Modus 1 (batteriet er tilkoblet): Trykk på knappen i 1 sekunder.
Modus 2 (batteriet er tilkoblet): Trykk på knappen i 5 sekunder.
Modus 3 (batteriet er ikke tilkoblet): Trykk på knappen i 10 sekunder.

• Veggholderen må monteres på et sted som er beskyttet mot fuktighet.
• Veggholderen må ikke monteres i omgivelsem med brennbare materialer.
• Veggholderen må ikke monteres i støvete omgivelser.
  Montasjeflaten ma vare plan og sterk nok.

Montere veggholderen

Monter veggholderen slick (fig. 5, side 5):

Fest veggholderen (1) på det valgte monteringsstedet.
Fest adaptersen (2) på batteriladeren (3).

Apne aldri apparatet. Du kan fæ elektrisk stø!

MERK

Ved detailjerte spørsmål om data for batteriladeren kan du ta kontakt med produsenten (adressen finner du på baksiden av veiledningen).

Den ronde LED-en indikerer en feil:

Lysdiode-indikering

Arsak Tiltak

Ved henvendelser vedrorende reparasjon aller garanti, mA du sende med ffolgende dokumentasjon:
