KÄYTTÖOHJE PerfectCharge MCP1207 WAECO

Lue tämä ohje huolellisesti lapi ennen käyttoönottoa ja sailytä ohje hyvin. Jos myyt tuotteen eteenpän, anna ohje tällöin edelleen uudelle käyttagälle.

Sisällysluettelo

1 Symbolien selykset 174
2 Yleisiä turvallisuusohjeita. 175
3Toimituskokonaisuus 179
4 Lisavarusteet 179
5Kayttotarkoitus 180
6 Tekninen kuvaus 180
7 Akkulaturin kayttaminen. 184
8 Lisavarusteiden kayttaminen 185
9 Akkulaturin hito ja puhdistus 186
10 Vianetsintä 187
11 Tuotevastuu 188
12Havittaminen 188
13 Tekniset tiedot 189

1 Symbolien selitykset

VAARA!

Turvallisuusohje: Huomiotta jattäminen aiheuttaa hengenvaaran taivakavan loukkaantumisen.

VAROITUS!

Turvallisuusohje: Huomiotta jattaminen voi aiheuttaa hengenvaaran taivakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jattäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja Haitata tuotteen toimintaa.

OHJE

Tuotteen käytöö koskevia lisātietoja.

Menettely: Tämä symboli ilmaisee, etta sinun tulee tehdä jotakin. Tarvit-tava menettely kuvataan askel askeleelta.
Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassā esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Yleisiä turvallisuusohjeita

2.1 Yleinen turvallisus

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
• tuotteseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen

Noudata seuraavia perustavia turvatoimenpiteita kayttäessasi sahkollà toimivia laitteita. Tämä suojeee sinua:

sahköiskulta
palovaaralta
loukkaantumiselta

2.2 Perusturvallisuus

VAARA!

• Käytä tulipalon sattuessa palonsammutinta, joka sopii sahkölaitteiden sammuttamiseen.

VAROITUS!

• Käytä laitetta ainoastaan sen märäysten mukaiseen tarkoitukseen.
• Huolehdi siitä, että punaiset ja mustat liittimet eivät koskaan kosketa toisiaan.
• Irrota laite verkosta
• ennen jokaista puhdistusta tai huoltoa
• jokaisen käytön jälkeen
• ennen sulakkeen vaihtamista
• Laitetta ei saa ottaa käyttoön, jos laitteessa tai sen liitantäjohndoissa on nakyviä vaurioita.

• Jos tãmãn laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti patevãn henkilon vaihtaa se vaaran valttamiseksi.

• Ainoastaan ammattilaiset saavat korjata tātā laitetta. Epäasian-mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

• Laitetta ei saa avata epäasianmukaisesti, koska muuten suojausluokka IP65 ei ole enää taattu.
• Tätä laitetta voivat käyttaa valvonnan alaisuudessa myös vähinään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu käytön vaatima kokemus tai tietämys. Tämä koskee myös tilannetta, jossa edellä mainitut henkilöt ovat saaneet laitteen turvallista käyttoa koskevan perehdytyksen ja jotka tamän perusteella ymmärätvät laitteen käytösta aiheutuvat vaarat.
  Sähkölaitteet eivat ole lasten leluja!

Säilytä ja käytä laitetta lasten ulottumattomissa.

• Lapsia tulee valvoa sen varmistamiseksi, etteivat he leiki laitteella.

HUOMAUTUS!

• Vertaa typpikilven jannitetietoja kaytettavissä olevaan energiansyöttöön ennen kaytöön ottamista.
• Huolehdi siitä, etta muut esineet eivat aiheuta oikosulkuja laitteen koskettimiin.
• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.
  Sailytä laitetta kuivassa ja villeässä paikassa.

2.3 Turvallisus laitteen sahkoliitannassa

VAARA! Sähköiskusta johtuva hengenvaara!

• Liitettäessä veneeseen:

Sahkölaitteiden vaärä liitäntä veneessä voi aiheuttaa veneeseen korroosioaurioita. Anna laitteen liittäminen asiantuntevan (vene-) sahköasentajan tehtäväksi.

• Kun työskentelet sahköisten laitteiden kanssa, varmista, että joku on avuntarpeen tullen lahellä.

VAROITUS!

• Käytä aina maadoitettuja ja vikavirtasuojakytkimellä varmistetuja pistorasioita.
  Huolehdi siitä, etta johtoen poikkipinta-ala on riittävä.

• Vedä johtimet siten, etta ovet tai konepellit eivät voi vahingoittaa niitä.

Rusentuneet johdot voivat johtaa hengenvaarallisiin vammoihin.

HUOMIO!

• Vedä johtimet siten, etta nihin ei voi kompastua ja etta johdon vaurioitumisen mahdollisuus on pois suljettu.

2.4 Laitteen käytöturvallisuus

VAARA! Sähköiskusta johtuva hengenvaara!

• Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtavernkkokäyttoä.
• Jotta laite voidaan vaaratilanteessa irrottaa nopeasti verkosta, pistorasian taytyy olla lahellä laitetta ja sen taytyy olla helposti saavutettavissa.

VAROITUS!

• Käytä laitetta ainoastaan suljetuissa, hyvin tuuletetuissa tiloissa.
• Laitetta ei saa käyttaa suljetuissa tiloissa, joissa on lyijyhappoakkuja. Näistä akista pääsee ulos rajähdsarkaa vetykaasua, joka voi syttyä sahköisten liitantöjen kipinästa.

HUOMIO!

Laitetta ei saa kayttä

• suolapitoisessa, kosteassa tai marassymparistossa.
• aggressiviisten hóryjen lahellä
  palavien materiaalien lahellä
  -rajahdysvaarallisilla alueilla

Huolehdi ennen laitteen käyttoönottoa siitä, etta johto ja pistoke ovat kuivia.
- Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.
- Huomaa, etta osa laitteesta voi jäädä jännitteiseksi myös suojalaitteiston (sulake) laukeamisen jälkeen.
- Alä irrota mitään johtoja, kun laite on vielä toiminassa.

HUOMAUTUS!

Huolehdi hyvastuuletuksesta.

2.5 Turvallisus akkuja käsiteltäessä

VAROITUS!

• Akuissa voi olla voimakkaasti vaikuttavia ja syövyttäviä happoja. Välta kaikkea kosketusta akkunesteiden kanssa. Jos joudut kosketuksiin akkunesteiden kanssa, huuhtele kyseessä oleva ruumiinosa huolellisesti vedellä. Hakeudu happovammatapauksessa ehdottomasti lääkärin.

HUOMIO!

• Akkujen kanssa työskennellessäsi alä pidä metallisia esineitä, kuten kelloa tai sormusta. Lyijyakut voivat aiheuttaa oikosulkuvirtoja, jotka voivat johtaa palovammaan.
  Rajahdysvaara! Alä koskaan yritä ladata jaatynytta akkua.

Aseta akku tassapakauksssapakkasettomaan paikkaan ja odota,ettaakunlammennytymparistonlmpotilaan.Aloita lataaminen vasta senjalkeen.

• Käytä suojalaseja ja suojavaatteita, kun työskentelet akkujen kanssa. Älä koske silmiisi, kun työskentelet akkujen kanssa.
• Tupakointi kielletty, varmista, ettei moottorin tai akun lahellä synny kipinoïtä.

HUOMAUTUS!

Käytä ainoastaan uudelleen ladattavia akkuja.
Välta metallisten esineidenutoaaminen akkujen paalle. Se voiaiheuttaa kipinoitä tai oikosulun akussa tai muissa sahkolaitteissa.
- Ota liitannässä huomioon oikea napaisuus.
- Ota huomioon akun valmistajan käytöohjeet ja sen laitteen tai ajoneuvon, joissa akkua käytetään, valmistajan ohjeet.
- Jos akku tulee irrottaa, irrota ensimmäisenä maadoitus. Irrota kaikki liitännät ja kaikki akun käyttosähkolaitteet, ennen kuin irrotat akun.

3 Toimituskokonaisuus

Kohta - kuva 1, Nimitys sivulla 3

1 Akkulaturi

2 Liitäntäjohto ja 12 V:n pistoke (savukkeensytytin)

3 Liitäntäkaapeli ja kaapelikengät

4 Liitäntäjohto ja akkuliittimet

- Käytöohje

4 Lisävarusteet

Saatakissa lisävarusteena (ei sisäly toimituskokonaisuuteen):

Nimitys Tuotenro
Akkuindikaattori	9102500078
(mukaan lukien liitäntäjohto ja kaapelikengät)
Akkulaturin seinäpidike 9102500079

5 Kayttötkoitus

Akkulaturi (MCP1204: tuotenro 9102500070, MCP1207: tuotenro 9102500071) voi ladata tai syöttä ylläpitojännitettä 12 V -akuille, joita käytetään ajoneuvoissa tai veneissä virran syöttöön.

Akkulaturia voidaan kayttaa seuraavien akkutyppien kanssa:

Lyijy-kaynnistysakut
- Geeliakut
- Kuituakut (AGM)
Huoltovapaat akut

HUOMAUTUS!

Akkulaturia ei saa käyttaa muiden akkutyyppien (esim. NiCd, NiMH jne.) tai viallisten akkujen (esim. oikosulku kennossa) kanssa.

Akkulaturisopii kaytettavaksi ainoastaan sisatiloissa.

Akkulaturi ei sovi annettavaksi kiinteästi. Tähän täytyy käyttaa seinäpidikettä (lisävaruste; tuotenro 9102500079).

6 Tekninen kuvaus

Akkulatur lataa akkuja, joita käytetään ajoneuvoissa tai veneissä jannitelähteenä tai syöttää niille yllapitojannitettä siten, etteivat namä purkaudu.

Niin sanottu sulfatoituminen lyhentä useimpien lyijyakkujen elinikä: Lyijysulfaatista muodostuu ajan mittaan sileita, suuria kiteita. Tällöin amorfinen, sienimäinen rakenne katoaa. Ladattavuus ja siten latauskapasiteetti laskevat siten systemaattisesti ja akku ikaantyy.

Akkulaturi toimii latauskayransa osissa tietyill taajuuksilla.toimii Talloin kiteet alkavat varahdell' omalla ominaistaajuudellaan. Ne hajoavat jalleen amorfiseksi rakenteekski. Niiden molekyylit voidaan ottaa jalleen mukaan latausprosseni. Talloin latausjannite, kylmatarkastusvirta ja kapasiteetti kasvavat jalleen.

Kaikki lyijyakut suojataan ennenaikaiselta ikaantymiseltä saannollisellala lataamisella akkulaturilla.

Akkulaturia voi kayttä kolmessa toimintatilassa:

• Tila 1: Lataustila 14,4 V

Tata tilaa kaytetaan lyijy-, geeli- ja huoltovapaille akuille.

• Tila 2: Lataustila 14,7 V

Tata tilaa kaytetaan AGM-akuille.

• Tila 3: Jännitteensyöttö 13,7 V (akkua ei ole liitetty)

Tämä tila toimii verkkolaitetoimintona, esim. ajoneuvon virransyöttöön akun vaihdon yhteydessä tai huoltolaitteiden huoltotoimien aikana.

KiNETA sailytstavarten laitteen voi asentaa seinalle seinapidikkeeseen (lisavarusteet).

Sen lisäksi voidaan käytta erillista akkuindikaattoria (lisävaruste). Tämä näyttaa akun kapasiteetin, ja se voidaan liittaa akkuun pysyvästi liitantajohdon ja kaapelikenkien avulla. Kun akun ilmaistaan olevan tyhja, voi akkulaturin liittaa akkuindikaattoriin ja akun voi ladata suoraan.

Akkuindikaattori voidaan kiinnittä seinaan seinapidikkeellä tai akkulaturin seinapidikkeeseen.

6.1 Kaytölatteet

Kohta -

kuva 2,

sivulla 3

Nimitys Kuvaus

1 Tila-LEDit Katso kap. "Toimintailmaisimet" sivulla 182

2 Painike Valitsee toimintatilan:

Tila 1: Paina painiketta 1 s ajan

(akku on liitetty)

Tila 2: Paina painiketta 5 s ajan

(akku on liitetty)

Tila 3: Paina painiketta 10 s ajan

(akku ei ole liitetty)

3 230 V:n johto Liitäntä verkkojännitteeseen

4 12 V:n johto Liitäntäjohdon liitantä

5

Johtolokero

Liitäntäjohdon

sailyttamiseen

6.2 Toimintailmaisimet

Nimitys Kuvaus

Punainen LED Vilkkuu: Napaisuus on vaihtunut tai akkujannite on alle 9 V.

Loistaa jatkuvasti: Yhteys akkuun katkesi latauksen aikana.

Vihrea LED Loistaa jatkuvasti: Tila 1 tai tila 3 on aktiivinen.

Vilkkuu: Tila 2 on aktivoituna.

Siniset LEDit Tilassa 1 ja 2 LEDit ilmaisevat akkulaturin vaiheen (ks.

seuraava taulukko).

LEDit vilkkuvat vuorotellen, kun akkulaturi on huoltotilassa

(verkkojannite liitetty, akkua ei ole liitetty).

LEDit vilkuvat samaan aikaan, jos akkulaturi on kayttövalmis

(verkkojannite liitetty, akku liitetty, painiketta ei ole painettu).

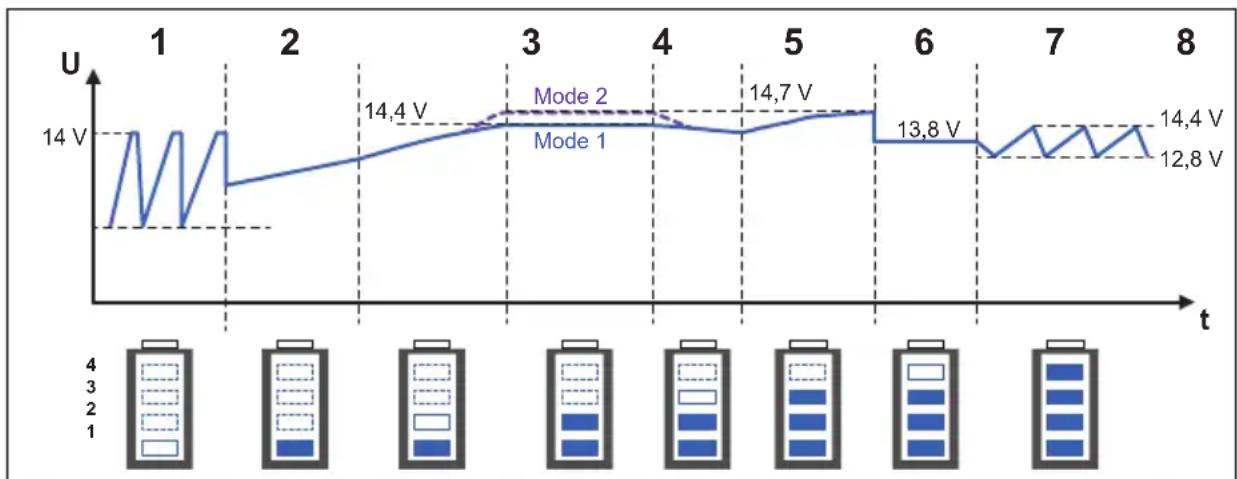

Sinisten LEDien merkitys (tila 1 ja 2)

Seligys kuvaan:

LED-tila Merkitys

Pois

Vilkku

Jatkuva valo

6.3 Akkulaturitoiminto

Akkulaturi toimii kahdeksalla vaiheella (kuva 3, sivulla 4).

1: Sulfatoinnin poisto (Desulphation)

Sulfatoinnin poistossa sulfatoituja akkuja heratelläan. Virta ja jännite varisevät siten,etta sulfaatti palaa amorfiseen rakenteeseensa. Akun kapasiteetti palautetaan.

2: Pehmeä käynnistys

Pehmeässä käynnistyksessä testataan akun latauskyk virrankulutuksen avulla. Lataus keskeytyy, jos akku on vialinen.

3: I-valihe (Bulk)

Tyhjäakkua ladataan vakovirralla (100% latausvirta). Kun akkujannite on saavuttanut latausjannitteen, latausvirta alkaa heiketä.

4: U0-valihe (Absorption)

U0-vaiehen aikana jännite pysyyvakiona (U0). U0-vaiehpäattyy, kun akku on ladattu tayteen.

5: Analysointi (Analyse)

Analysointivaihe testaa kykeneekö akku sailyttämaan varauksen. Jos jannite putoaa lian nopeasti, ei akku ena kykene pitamaan latausta ja se on vaih-dettava.

Elvytsvaiheessa jännitettä nostetaan uudelleen akun hallitun kaasunmuodostuksen luomiseksi. Kaasunmuodostus estaa happokerrostumat (akkukennojen erilaiset happokoostumukset).

7: U-valihe (Float)

U-valiheessa akkulaturi kytkeytyy yllapitolataukselle. Akkujannite pidetäan 100% :ssa.

8: Huolto (Maintenance)

Huoltovaiheessa latausjännite kytketään pois paälta ja akkujännitettä mitaatan jatkuvasti. Jos se laskee alle 12,8 V:n, akkulaturi lataa akun enintäan 14,4 V -jannitteeseen. Sitten se taas katkaisee latausjännitteen ja mittaa akkujännitteen uudelleen.

Nain voidaan vaikuttaa vaikka turvalliseen sailytykseen talven yli.

7 Akkulaturin käytäminen

HUOMAUTUS!

Huolehdi siitä, etta napaisus ei mene ristiin:

Väärä napaisus voi vaurioittaa akkulaturia.

7.1 Akkulaturin liittäminen

Tarkasta, etta akun kunto on asianmukainen:

Tarkasta:

• akun kuori vaurioiden varalta
• akun nesteptoisuus

Tarvittaessa lisää akkuun valmistajan märäämää valiainenetta.

• napojen kosketus

Puhdistamahdollisetliat.

Liitä akkulaturin verkkokaapeli 230 V -vaihtovirtavernkoon.
Jos kaytät liitäntäjohtoa 12 V:n pistokkeella: Kytke ajoneuvon virta paallee.

Akkulaturin liittäminen akkuun (kuva 4, sivulla 4)

OHJE

Liitantäjohtoa 12 V:n pistokkeella saa käyttaa ainoastaan Waeco johtojen ja -lisävarusteiden kanssa.

Työnnä latauspistoke (1) 12 V=:n pistorasiaan (esim. savukkeensytytin) tai ...
... liitä liitäntäjohto (2) alkuliittimillä akkuun (3) tai ajoneuvon akkulatauspisteisiin.

7.2 Akkulaturin käytäminen

Valitse haluamasi tila:

Tila 1 (akku on liitetty): Paina painiketta 1 sekunnin ajan.
Tila 2 (akku on liitety): Paina painiketta 5 sekunnin ajan.
Tila 3 (akku ei ole liitetty): Paina painiketta 10 sekunnin ajan.

Lataus kaynnistyy tilassa 1 ja 2.
Tilassa 3 käynnistyy jatkuva jännitteensyöttö.
LEDit ilmaisevat akkulaturin akun latauksen etenemisen (katso kap. "Toimintailmaisimet" sivulla 182).
Lopeta lataus painamalla painiketta uudelleen.

OHJE

Jos punainen LED vilkkuu, koska akkujännite on alle 9, voit ladata akun tilassa 3 yli 9 V -jännitteeseen. Irrota akku tätä varten ja kytke tila 3 paälle. Kun akku on latautunut yli 9 V -jännitteeseen, voit kytkeä akkulaturin jälleen tilaan 1 tai 2 normaalin latausmenettelyn aloittamiseksi.

8 Lisävarusteiden käytäminen

OHJE

Lisavaruste ei sisally toimituskokonaisuuteen.

Jos sinulla on kysyttavää lisävarusteista, känny palvelupisteesi puoleen.

8.1 Akkulaturin säilyttäminen seinäpidikkeessä

Asennusohjeita

Noudata seinäpidikkeen asennuspaikkaa valitessasi seuraavia ohjeita:

• Seinäpidike tāytyy asentaa kosteudelta suojatutun paikkaan.
• Seinäpidikettä ei saa asentaa ympäristöön, jossa on syttyviä materiaaaleja.
• Seinäpidikettä ei saa asentaa polyseen ympäristöön.
• Asennuspinnan täytyy olla tasainen ja kyllin luja.

Seinäpidikkeen asentaminen

Asennaseinapidike seuraavalla tavalla (kuva 5, sivulla 5):

Kiinnitä seinäpidike (1) valitsemaasi asennuspaikkaan.
Kiinnitä sovitin (2) akkulaturiin (3).

Akkulaturin sailyttäminen

Säilytä akkulaturia seuraavasti (kuva 5, sivulla 5):

Työnnä akkulaturi (3) sovittimen kanssa ylhaälta kartiomaisesti kulkeviin pidikkeisiin.

Avaa nostalgia akkulaturia ylospain pidikkeista.

8.2 Akkulaturin käytäminen akkuindikaattorin kanssa

OHJE

Ohjeita akkuindikaattorin liittämiseen ja käyttramiseen saat akkuindikaattorin asennus- ja käyttoohjeesta.

Liitä akkulaturi suoraan akkuindikaattoriin.
Käytä akkulaturia yllä kuvatulla tavalla (katso kap. "Akkulaturin käyttäminen" sivulla 185).

9 Akkulaturin huito ja puhdistus

HUOMAUTUS!

Puhdistukseen ei saa käyttaa teräviä tai kovia valineita eikä puhdistusaineita, koska tämä voi johtaa tuotteen vahingoittumiseen.

Puhdista tuote toisinaanulkopuolelta kostealla liinalla.

10 Vianetsintä

VAROITUS!

Alä avaa laitetta. Siitä aiheutuu sinulle sahköiskuvaara!

OHJE

Känny valmistajan puoleen, jos sinulla on akkulaturin tietoja koskevia yksityiskohtaisia kysymyksiä (katso osoitteet ohjeen takaosasta).

Punainen LED osoittaa vian:

LED-näytö Syy Poistaminen

Vilkku Väärä napaisus Tarkasta johtimet ja liitannät.

Vilkku Akkujannite < 9V Akkua ei voi ladata.

Vaihda akku uuteen.

Loistaa Akku ei ole ena liitetynä Yhteys akkuun katkesi latauksen aikana.

Tarkasta johtimet ja liitannat.

Liitäntäjohdon sulake on Vaihda sulake (henkilöauton pistokesulake 10 A) lauennut

11 Tuotevastuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan vialinen, känny maasi valmistajan toimipisteen puoleen (osoitteet kaytöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nakyy ostopäivä,
  valitusperuste tai vikakuvaus.

12 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjäteen joukloon.

Jos poistat tuotteen lopullisesti käytösta, pyydä tietoa sen havittämista koskevista märäyksistä lahimmastä kierratyskesukkestatai ammattilikkeestäsi.

13 Tekniset tiedot

	PerfectCharge MCP1204	PerfectCharge MCP1207
Tuotenro: 9102500070 9102500071
Nimellinen tulojännite: 230 V~
Suurin jatkuva ulostulovirta:	4,0 A ± 0,25 A	7,0 A ± 0,5 A
Absorptiojännite: 14,4 V ± 0,2 V (tila 1)
			14,7 V ± 0,2 V (tila 2)
Ylläpitojännite: 13,8 V ± 0,2 V
Ulostulojännite tila 3: 13,7 V ± 0,2 V
Maksimilatausvirta:	4,0 A	7,0 A
Hyötysuhde jopa:	85 %
Akkutyypit:	12 V:n akut: Lyijy-käynistysakut Geeliakut Kuituakut (AGM) Huoltovapaat akut
Suositellut alkukapasiteetit:
Lataus:	7 – 110 Ah	15 – 160 Ah
Ylläpitolataus:	7 – 180 Ah	15 – 250 Ah
Kotelointiluokka:	IP65
Ympäristön lämpötila, käytö:	-5 °C ... +50 °C
Ympäristön lämpötila, varastointi:	-20 °C ... +70 °C
Mitat L x S x K:	90 x 220 x 55 mm	90 x 250 x 55 mm
Paino:	0,5 kg	0,7 kg
Hyväksynnät:	CE
