GEBRUIKSAANWIJZING PerfectCharge MCP1207 WAECO

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen. 104
2 Algemene veiligheidsinstructies. 105
3 Omvang van de levering 109
4 Toebehoren 109
5 Gebruik volgens de voorschriften 110
6 Technische beschrijving. 111
7Acculader gebruiken 115
8 Toebehoren gebruiken. 117
9Accculader verzorgen en reinigen 118
10 Verhelsen van storingen 119
11 Garantie 120
12 Afvoer. 120
13 Technische gegevens 121

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het Niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OPI!

Het Niet naleven ervan kan leiden tot materièle schade en de werkking van het product beperken.

INSTRUCTIE

Aanvullende informatatie voor het bedieren van het product.

Handeling: dit symbol geeft aan dat uiets要去 doen. De vereiste handelingen worden stap voor stap beschreiben.
Dit symbol beschrijft het resultaat van een handeling.

Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeeling, in dit voorbeeld op „positie 5 in afbeeling 1 op pagina 3".

2 Algemene veiligheidsinstructies

De fabrikant kan in de volgende gevallen nicht aansprakelijk worden gesteld voor schade:

• montage-of aansluitfouten
• beschadiging van het product door mechanische invloeden en over spanningen
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepassingen

Neem onderstaande algemene veiligheidsmaatregelen in acht bij het gebruik van elektrische toestellen ter bescherming gegen:

• elektrische schokken
  brandgevaar
• verwondingen

2.2 Algemene veiligheid

GEVAARI!

• Gebruik in het geval van brand een brandblusser die geschikt is voor elektrische toestellen.

WAARSCHUWING!

• Gebruik het toestel alleen volgens de voorschriften.
• Let erop dat de rode en zwarte klem elkaar nooit raken.
• Scheid het toestel van het net
• voor iedere reiniging en ieder onderhoud
• na elk gebruik
• voor het verrangen van een zekering

• Als het toestel of de aansluitkabel zichtaar beschadigd zijn, mag u het toestel Niet in gebruik nemen.

• Als de aansluitkabel van dit toestel worden beschadigd,要去 deze om gevaar uit te sluiten door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon worden verrangen.

• Reparaties aan dit toestel mogen uitsluitend door vakmonteursuitgevoerd worden. Door onvakkundige reparations können grote bevaren ontstaan.
• Het toestel mag nicht onvakkundig worden geopend, odomat daardoor de beschermklasse IP65 zicheererd is.
• Dit toestel kan door kinderen vanaf 8aar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijkke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig+kennen gebruiken. Ook dienen ze inzicht te hebben in de bevaren die het gebruik van het toestel met zich meebrengt.
• Elektrische toestellen zijn geen spelgoed!

Bewaar en gebruik het toestel buiten het bereik van kinderen.

• Er moet toezicht worden gehonden op kinderen, zodat ze nicht met het toestel gaan spelen.

LET OPI!

• Vergelijk voor de ingebruikneming de spanning op het typeplaatje met de aanwezigene energievoorziening.
• Let erop dat andere voorwerpen geen kortsluiting bij de contacten van het toestel veroorzaken.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact
  Bewaar het toestel op een droge en koele plaats.

2.3 Veiligung bij de elektrische aansluiting van het toestel

GEVAAR! Levensgevaar door elektrische schok!

Bij aansluiting op boten:

Bij een verkeerde aansluiting van elektrische toestellen op boten kan er corrosieschade aan de boot ontstaan. Laat het toestel door een deskundige (boot-)elektricien aansluiten.

• Als u aan elektrische installations werkt, zorg er dan voor dat er iemand in de buurt is die u in geval van nood kan helpen.

WAARSCHUWING!

• Gebruik.altijd geaarde en door aardlekschakelaars beveiligde stopcontacten.
  Zorg voor een voldoende große leidingdiameter.
• Leg de leidingen zo aan, dat ze Niet door deuren of motorkappen beschadigd können raken.

Geplette kabels können tot levensgevaarlijke verwondingen leiden.

VOORZICHTIG!

• Installee de leidingen zodanig dat er nicht over gestruikeld kan worden en beschadiging van de kabel uitgesloten is.

2.4 Veiligkeit bij het gebruik van het toestel

GEVAAR! Levensgevaar door elektrische schok!

• Blanke leidingen nooit met blote handen aanraken. Dit geldt vooral bij gebruik op het wisselstroomnet.
• Om bij gevaar het toestel snel van het elektriciteitsnet te{kunnen loskoppelen, moet het stopcontact zich in de buurt van het toestel bevinden en gemakkelijk toegankelijkহn.

WAARSCHUWING!

• Gebruik het toestel uitsluitend in gesloten, goed geventileerde ruimtes.
• Uit deze accu's kommt explosief waterstofgas vrij, dat door een vonk bij elektrische leidingen kan worden ontstoken.

VOORZICHTIG!

• Gebruik het toestel Niet

• in een zouthoudende, vochtige of natte omgeving

• in de buurt van agressieve dampen

• in de buurt van brandbare materialen
  -inexplosieveomgevingen

• Let er voor de ingebruikneming op dat toevoerleiding en stekker droog�.

• Onderbreek bij werkzaamheden aan het toestel alsijd de stroomtoevoer.
• Let erop dat ook na het activeren van de veiligheidsinrichting (zekering) delen van het toestel onder spanning hunnen blijven staan.
  Maak geen kabels los, als het toestel nog in gebruik is.

LET OPI!

Zorg voor goede ventilatie.

2.5 Veiligkeit bij de omgang met accu's

WAARSCHUWING!

Accu's hunnen agressieve en bijtende zuren bevatten. Voorkom elk lichaamscontact met de accuvloeistof. Als u toch in aanraking komt met de accuvloeistof, spoel dan het betreffende lichaamsdeel grondig met water af.

Zoek bij verwondingen door zuren absolut een arts op.

VOORZICHTIG!

• Draag geen metalen voorwerpen zoals horloges of ringen als u aan accu's werk.

Loodzuraccu's hunnen kortsluitstromen opwekken, die tot ernstige verbrandingen hunnen leiden.

Explosiegevaar!

Probeer nooit om een bevroren of defeche accu te laden.

Plaats de accu in dit geval op een vorstvrijeplaats en wacht tot de accu zich aan de omgevingstemperatuur heeft aangepast.

Begin pas dan met het laden.

• Draag een veiligheidsbril en beschermende kleding, als u aan accu's werkt. Raak uw ogen Niet aan, verwijl u aan accu's werkt.

• Rook Niet en zorg ervoor, dat er geen vonden in de buurt van de motor of de accu ontstaan.

LET OP!

• Gebruik uitsluitend herlaadbare accu's.
• Voorkom, dat er metallische voorwerpen op de accu vallen. Dat kan vonden verroorzaken of de accu en andere elektrische onderdelen kortsluiten.
• Let bij het aansluiten op de correcte polariteit.
• Neem de handleidingen van de accufabrikant en van de fabrikant van de installmentie of het voertuig in acht, waarin de accu worden gelebruikt.
• Als u de accu要去 uitbouwen, verbreek dan eerst de massa-verbinding. Verbreek alle verbindingen en kaak alle verbruikers van de accu los, voordat u deze uitbouwt.

3 Omvang van de levering

Pos. in afb. 1, Omschrijving pageina 3

1 Acculader

2 Aansluitkabel met 12-V-stekker (sigarettenaansteker)

3 Aansluitkabel met kabelschoenen

4 Aansluitkabel met accuklemen

- Gebruiksaanwijzing

4 Toebehoren

Als toebehoren verkrijgbaar (niet bijgeleverd):

Omschrijving Artikelnr.
Accu-indicator(inclusief aansluitkabel met kabelschoenen)	9102500078
Wandhouder voor de acculader 9102500079

5 Gebruik volgens de voorschriften

9102500071) kan 12-V-accu's die aan board van voertuigen of boten voor het genereren van stroom worden gezruikt, laden of van spanning voorzien.

De acculader kan met volgende accutypes worden gebruikt:

• startaccu's (loodaccu's)
  gelaccu's
• vlies-accu's (AGM)
• onderhoudsvrijje accu's

LET OP!

De acculader mag Niet met andere accutypes (bijvoorbeeld NiCd, NiMH etc.) of defeche accu's (bijvoorbeeld met celsluiting) worden gebrukt.

De acculader is uitsluitend voor gebruik in gesloten ruimtes geschikt.

De acculader is nicht geschickt om vast te worden gemonteerd. Hiervoor要去 de wandhouser (toebehoren; artikelnr. 9102500079) worden gezruikt.

6 Technische beschrijving

De acculader laadt accu's die aan board van voertuigen of boten als spanningsbron worden gebruikt of verzorgt deze met een druppelspanning om ontlading te voorkomen.

De levensduur van de meeste loodaccu's wordt door de zogenaamde sulfatering verkort: Het loodsulfaat ontwikkelt zich in de loop derijd tot gladde, grote kristallen. Daardoor verdwijnt de amorfe, poreuze structuur. Het laadvermogen en daarmee de laadcapaciteit nemen systematisch af, en de accu veroudert.

De acculader werkt in delen van zichn laadkarakteristiek met specifieke frequencies. Daardoor worden de kristallen gestimuleerd om in hun eigene frequency te trillen. Ze vallen weeer uiteen in hun amorfe structuur. Hun molecelen konnen weein het laadproces worden opgenomen. Daardoor nemen de laadspanning, koudstartstroom en capaciteit van de accu weer toe.

Alle loodaccu's hebben door regelmatig laden met de acculader een langere levensduur.

De acculader kan in drie bedrijfsmodi worden gebruikt:

Modus 1: Laadmodus met 14,4 V

Deze modus worden voor lood-, gel- en onderhoudsvrije accu's gebruikt.

Modus 2: Laadmodus met 14,7 V

Deze modus worden voor AGM-accu's gezruikt.

Modus 3: Spanningsvoorziening met 13,7 V (accu is Niet verbonden)

Deze modus is bedoeld als netdeelfunctie, bijvoorbeeld voor spanningsvoorziening van het voertuig bij accuwissel of bij onderhoudswerkzaamheden met servicetoestellen.

Voor het stationair bewaren kan het toestel met de wandhouser op een wand worden gemonteerd (toebehoren).

Bovendien kan een externe accu-indicator (toebehoren) worden gezruikt. Deze toont de capacititeit van de accu en kan via een aansluitkabel met kabel-schoenen langdurig met de accu worden verbonden. Als worden aangegeven dat de accu leeg is, kan een acculader op de accu-indicator worden aangesloten en de accu direct worden opgeladen.

De accu-indicator kan met een wandhouser aan een wand of op de wandhouser van de acculader worden bevestigd.

6.1 Bedieningselementen

Pos. in afb. 2, Omschrijving Beschrijving pageina 3

1 Statusleds Zie hoofdstuk „Bedrijfsindicaties" op vagina 113

2 Toets Selecteert de bedrijfsmodus: Modus 1: Toets 1 s lang indrukken (accu is verbonden) Modus 2: Toets 5 s lang indrukken (accu is verbonden) Modus 3: Toets 10 s lang indrukken (accu is Niet verbonden)

3 230-V-kabel Aansluiting op de netspanning

4 12-V-kabel Aansluiting voor de aansluitkabel

5 Kabelvak Voor het opbergen van de aansluitkabel

6.2 Bedrijfsindicaties

Omschrijving Beschrijving

Rode led Knipperen: De polariteit is verwisseld of de accuspanning ligt onder 9 V.

Continu branden: De verbinding met de accu werk tijdens het laden onderbroken.

Groene led Continu branden: Modus 1 of modus 3 is actief.

Knipperen: Modus 2 is actief.

Blauwe leds De leds tonen in modus 1 en 2 in welke fase de acculader zich bevindt (zie volgende tabel).

De leds knipperen na elkaar, als de acculader zich in wachttoestand befindt (netspanning is aangesloten, accu is nicht aangesloten).

De leds knipperen gelijktijdig, als de acculader gebruiksklaar is (netspanning is aangesloten, accu is aangesloten, toets Niet ingedrukt).

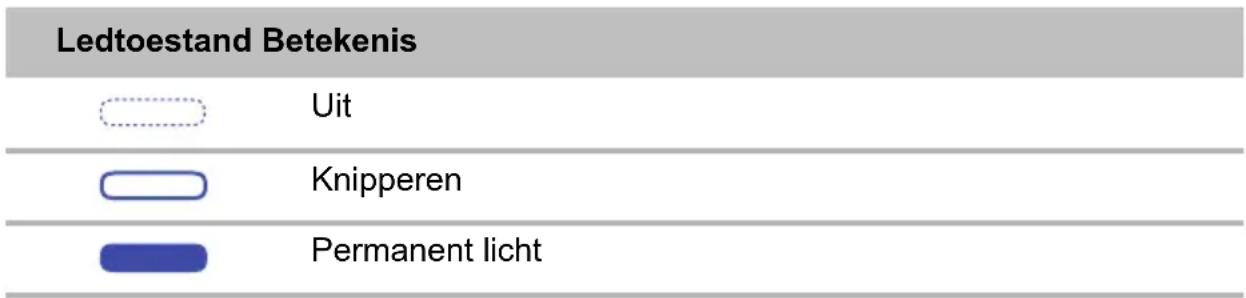

Betekenis van de blauwe leds (modus 1 en 2)

Legendabijdeafbeelding:

6.3 Acculaadfunctie

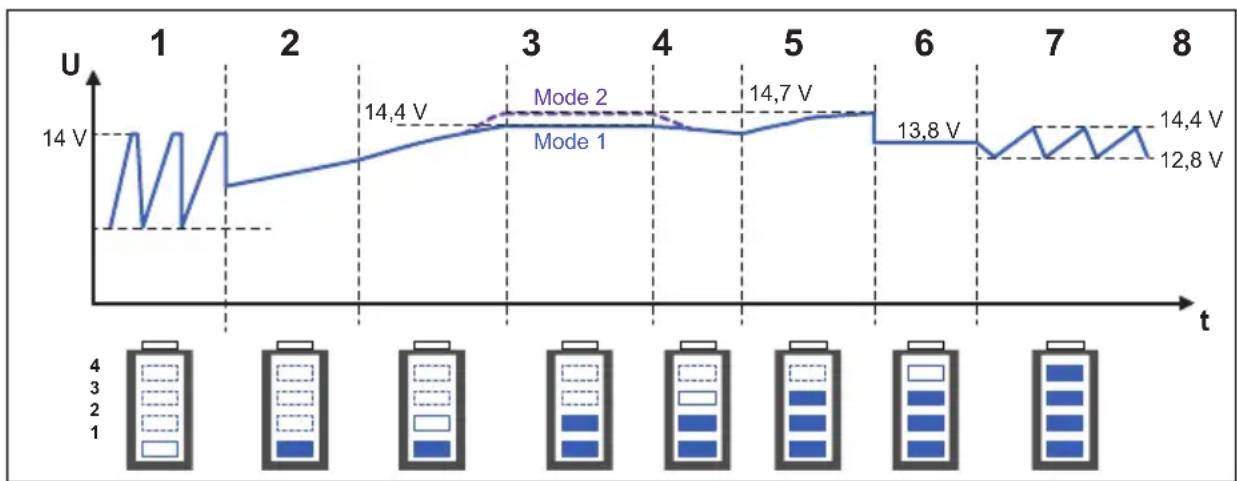

De acculader werkt in acht fasen (afb. 3, pagina 4).

1: Desulfatie (Desulphation)

In de desulfatiefase worden gesulfateerde accu's gestimuleerd. Stroom en spanning pulseren zodate sulfaat wee in zich amorfe structuur uiteenvalt. De capaciteit van de accu worden hersteld.

2: Softstart

In de softmaxe worden het laadvermogen van de accu aan de hand van de stroomopname gecontroleerd. Als de accu defect is, worden het laden afgebroken.

3: I-fase (bulk)

De lege accu worden met constante stroom (100 % laadstroom) geladen. Zodra de accuspanning de laadspanning heeft bereikt, neemt de laadstroom af.

4: U0-fase (absorptie)

Tijdens de U0-fase blijdt de spanning constant (U0). Als de accu volledig is geladen, is de U0-fase beeindigd.

5: Analyse

In de analysesefase wordt ladingshandhaving van de accu gecontroleerd. Als de spanning te snel daalt, kan de accu de lading nicht handhaven en要去 worden verrangen.

In de herconditioneringsfase worden de spanning opnieuw verhoogd om een gecontroleerde gasvorming in de accu te genereren. Deze gasvorming voorkomt de vorming van zuurlagen (verschillende zuurteconcentraties in de accuellen).

7: U-fase (Float)

In de U-fase schakelt de acculader over op druppelling. De accuspanning wordt op 100% gehonden.

8: Onderhoud (Maintenance)

In de onderhoudsfase worden de laadspanning uitgeschakeld en de accuspanning permanent gemeten. Als deze daalt tot onder 12,8 V laadt de acculader de accu tot maximaal 14,4 V. Dan schakelt hij de laadspanning uit enmeer de accuspanning opnieuw.

Hierdoor kan bijvoorbeeld een veilige overwintering worden bereikt.

7 Acculader gebruiken

LET OPI!

• Plusklem van de accu: rode klem
• Minklem van de accu: zwarte klem

Verkeerde polariteit kan de acculader beschadigen.

7.1 Acculader aansluten

Controller of de accu zich in een goede staat befindt.
Controller:

• de accubehuizing op beschadigingen
• het vloeistofpeil van de accu

Vul indien nodig de accu bij met het door de fabrikant voorgeschreven medium.

• de poolcontacten
  Verwijder eventuele verontreinigungen.

Sluit de netkabel van de acculader aan op het 230-V-wisselstroomnet.
Als u de aansluitkabel met de 12-V-stekker gebruikt: Schakel de ontsteking van uw voertuig in.

Acculader op de accu aansluiten (afb. 4, pagina 4)

INSTRUCTIE

De aansluitkabel met de 12-V-stekker is uitsluitend geschikt voor gebruik met Waeco kabels en toebehoren.

Steek de laadstekker (1) in de 12-V- -contactdoos (bijvoorbeeld sigarettenaansteker) of ...
sluit de aansluitkabel (2) met de accuklemen op de accu (3) of op de aan voertuigzijde voorhandene acculaadpunten.

7.2 Acculader gebruiken

Selecteer de gewenste modus:

Modus 1 (accu is aangesloten): Druk 1 s op de toets.

Modus 2 (accu is aangesloten): Druk 5 s op de toets.

Modus 3 (accu is nicht aangesloten): Druk 10 s op de toets.

In modus 1 en 2 start het laden.

In modus 3 start constante spanningsvoorziening.

De leds tonen de laadvoortgang van de accu van de accelader (zie hoofdstuk „Bedrijfsindicaties" op pagina 113).

Om de laadvoortgang te beeindigen, opnieuw op de toets drukken.

INSTRUCTIE

Als de rode led knippert odomat de accuspanning onder 9 V is, kurz u de accu in modus 3 tot boven 9 V opladen. Maak hiervoorde accu los en schakel maar modus 3. Als de accu boven 9 Vgeladen is, kurz u de acculader wee in modus 1 of 2 schakelenom een normale laadprocedure te starten.

8 Toebehoren gebruiken

INSTRUCTIE

Het toebehoren maakt geen deel uit van de levering.

Neem bij vragen over toebehoren contact op met uw service-partner.

8.1 Acculader in wandhouder bewaren

Montage-instructies

Neem bij het kiezen van de montageplaats van de wandhouder de volgende aanwijzingen inRCT:

• De wandhouser moet op de montageplaats gegen vocht worden beschermd.
• De wandhouser mag Niet in omgevingen met ontvlambaar materiaal worden gemonteerd.
• De wandhouser mag nicht in stoffige omgevingen worden gemonteerd.
• Het montagevlak moet vlak় en voldoende stevigheid bieden.

Wandhouser monteren

Monteer de wandhouder als volgt (afb. 5, paging 5):

Bevestig de wandhouser (1) op de gewenste montageplaats.
Bevestig de adapter (2) aan de acculader (3).

Acculader bewaren

Bewaar de acculader als volgt (afb. 5, paging 5):

Schuif de acculader (3) met de adapter van boven in de conisch toelopende houlders.

Om hem los te makes tilt u de acculader omhoog uit de houlders.

8.2 Acculader met accu-indicator gebruiken.

INSTRUCTIE

Aanwijzingen over de aansluiting op de accu-indicator en gebruik van de accu-indicator staan in de montage- en bedieningshandleiding van de accu-indicator.

Sluit de acculader aan op de accu-indicator.
Gebruik de acculader zoals beschreiben (zie hoofdstuk „Acculader gebruiken" op pagina 116).

9 Accculader verzorgen en reinigen

LET OPI!

Geen scherpe of harde voorwerpen of reinigingsmiddelen bij het reinigen gebruiken. Dit kan het product beschadigen.

Reinig het product af en toe met een vochtige doek.

10 Verhelpen van storingen

WAARSCHUWING!

Open het toestel Niet. Er bestaat gevaar voor een elektrische schok!

INSTRUCTIE

Raadpleeg bij gedetailleerde vragen over de gegevens van de acculader de fabrikant (voor adressen diechterzijde van de handleiding).

De rode led geeft een fout aan:

LED-indicatie Oorzaak Oplossing

Knipperen Ompoling Controller de leidingen en verbindingen.

Knipperen Accuspanning < 9V De accu kan nicht worden geladen.

Vervang de accu.

Continu branden

De verbinding met de accu werk tijdens het laden onderbroken.

Controleer de leidingen en verbindingen.

Zekering in de aansluitkabel is geactiveerd

Vervang de zekering (voertuigsteekzekering 10 A)

11 Garantie

De wettelijk garantiperiode is van toepassing. Als het product defect is, wandt u zich tot het filial van de fabrikant in uw land (adressen die achterkant van de handleiding) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende docu-menten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

12 Afvoer

Laat het verpakkingsmateriaal indien möglichk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.
