BRUGSANVISNING HD 513 E Classic Kärcher

1. Tøm ut overflødig vann.

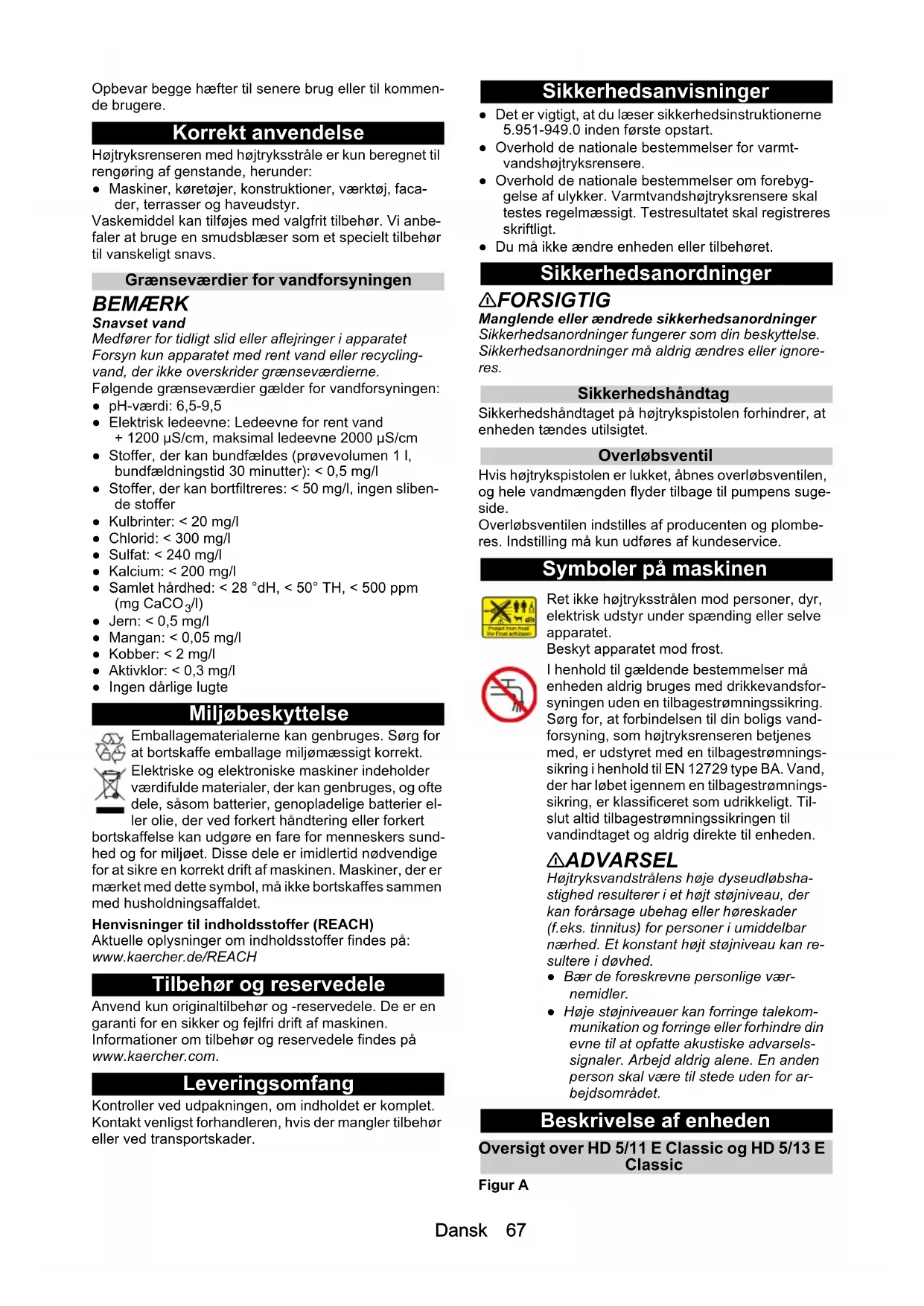

/l) ● Jern: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Kobber: < 2 mg/l ● Aktivklor: < 0,3 mg/l ● Ingen dårlige lugte Miljøbeskyttelse Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Sikkerhedsanvisninger ● Det er vigtigt, at du læser sikkerhedsinstruktionerne 5.951-949.0 inden første opstart. ● Overhold de nationale bestemmelser for varmt- vandshøjtryksrensere. ● Overhold de nationale bestemmelser om forebyg- gelse af ulykker. Varmtvandshøjtryksrensere skal testes regelmæssigt. Testresultatet skal registreres skriftligt. ● Du må ikke ændre enheden eller tilbehøret. Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignore- res. Sikkerhedshåndtag Sikkerhedshåndtaget på højtrykspistolen forhindrer, at enheden tændes utilsigtet. Overløbsventil Hvis højtrykspistolen er lukket, åbnes overløbsventilen, og hele vandmængden flyder tilbage til pumpens suge- side. Overløbsventilen indstilles af producenten og plombe- res. Indstilling må kun udføres af kundeservice. Symboler på maskinen Beskrivelse af enheden Oversigt over HD 5/11 E Classic og HD 5/13 E Classic Figur A Ret ikke højtryksstrålen mod personer, dyr, elektrisk udstyr under spænding eller selve apparatet. Beskyt apparatet mod frost. I henhold til gældende bestemmelser må enheden aldrig bruges med drikkevandsfor- syningen uden en tilbagestrømningssikring. Sørg for, at forbindelsen til din boligs vand- forsyning, som højtryksrenseren betjenes med, er udstyret med en tilbagestrømnings- sikring i henhold til EN 12729 type BA. Vand, der har løbet igennem en tilbagestrømnings- sikring, er klassificeret som udrikkeligt. Til- slut altid tilbagestrømningssikringen til vandindtaget og aldrig direkte til enheden. 몇 ADVARSEL Højtryksvandstrålens høje dyseudløbsha- stighed resulterer i et højt støjniveau, der kan forårsage ubehag eller høreskader (f.eks. tinnitus) for personer i umiddelbar nærhed. Et konstant højt støjniveau kan re- sultere i døvhed. ● Bær de foreskrevne personlige vær- nemidler. ● Høje støjniveauer kan forringe talekom- munikation og forringe eller forhindre din evne til at opfatte akustiske advarsels- signaler. Arbejd aldrig alene. En ande

erson skal være til stede uden for ar- bejdsområdet.68 Dansk 1 Dyseskruer 2 Højtryksdyse 3 Sprøjtelanse 4 Sikkerhedslås 5 Pistolhåndtag 6 Udløser 7 Højtryksslange 8 Pistolkrog 9 Ekstra håndtag 10 Kabelkrog 11 Vandfilter 12 Opbevaringskogger til sprøjtelanse (til lang sprøjte- lanse) 13 Vandindtagsforbindelse 14 Vandudløb 15 Afbryder 16 Skubhåndtag, top (forlænget) Oversigt over HD 5/11 EX Plus Classic og HD 5/13 EX Plus Classic Figur B 1 Dyseskruer 2 Højtryksdyse 3 Sprøjtelanse 4 Sikkerhedslås 5 Pistolhåndtag 6 Udløser 7 Højtryksslange 8 Skubhåndtag, top (forlænget) 9 Ekstra håndtag 10 Kabelkrog 11 Vandfilter 12 Opbevaringskogger til sprøjtelanse (til lang sprøjte- lanse) 13 Vandindtagsforbindelse 14 Vandudløb 15 Afbryder 16 Håndsving 17 Sprøjtelanseholder 18 Smudsblæser Første ibrugtagning FARE Fare for personskade fra elektrisk stød Lad kun autoriserede tekniske specialister installere vandforsyningen, de elektriske forbindelser og højtryks- nettet. Farvekodning ● Kontrolelementer til rengøringsprocessen er gule. Udpakning

1. Kontrollér pakkens indhold ved udpakningen.

2. Informér straks forhandleren ved transportskader.

Montering af tilbehøret

1. Indsæt skubbehåndtaget i maskinen, og sæt skruer-

ne ind i håndtaget. Figur C

2. Montér dysen med dyseskruerne på sprøjtelansen.

3. Tilslut sprøjtelansen til højtrykspistolen.

4. Skru højtryksslangen på højtrykspistolen.

5. Kun HD 5/11 E Classic og HD 5/13 E Classic, fast-

gør højtryksslangen til vandudgangen.

6. Kun HD 5/11 E Classic og HD 5/13 E Classic, skub

håndsvinget ind i hullet på slangetromlen, og sørg for, at håndsvinget er fastgjort korrekt. Figur E Elektrisk tilslutning FARE Risiko for personskade fra elektrisk stød Brug et stik til at tilslutte enheden til elnettet. Permanent tilslutning til elnettet er forbudt. Stikket bruges til afbry- delse af elnettet. Se typeskiltet eller de tekniske data for tilslutningsvær- dierne.

1. Rul netledningen ud, og læg den på jorden.

2. Sæt netstikket i stikkontakten.

Vandtilslutning Tilslutning til en vandledning 몇 ADVARSEL Sundhedsrisiko ved tilbagestrømning af forurenet vand til drikkevandsforsyningen. Overhold reglerne fra dit vandforsyningsselskab.

1. Kontrollér fødetrykket, indgangstemperaturen og

vandforsyningens tilførselsmængde. Se kapite

2. Tilslut tilbagestrømningssikringen og vandtilslutnin-

gen på apparatet med en slange (min. længde 7,5 m, min. diameter 3/4”). Forsyningsslangen er ikke inkluderet i leveringsom- fanget.

3. Åbn vandindtaget.

Udluftning af enheden

1. Åbn vandindtaget.

2. Fjern højtryksdysen.

4. Lad enheden køre, indtil det udstrømmende vand er

5. Sluk for enheden.

6. Montér højtryksdysen.

Betjening FARE Eksplosionsfare! Sprøjt ikke brændbare væsker. Hvis enheden bruges i farlige områder (f.eks. tankstati- oner), skal de respektive sikkerhedsbestemmelser overholdes.Dansk 69 Åbning/lukning af højtrykspistolen

1. Skub sikkerhedslåsen tilbage, og aktivér udløseren.

Figur F Højtrykspistolen åbner.

2. Slip udløseren, og skub sikkerhedslåsen fremad.

Derefter lukker højtrykspistolen. Højtryksdrift Obs ● Enheden kan betjenes lodret. ● Enheden er udstyret med en trykafbryder. Motoren starter kun, når højtrykspistolen er åben. ● Højtryksslangen skal holdes væk fra skarpe kanter.

1. For en enhed med slangetromlen: Fold højtryks-

slangen helt ud fra slangetromlen.

4. Åbn højtrykspistolens sikkerhedslås.

5. Åbn højtrykspistolen.

6. Ret højtrykspistolen mod den genstand, der skal

rengøres, og start rengøringen. Drift med vaskemiddel Obs En skumlanse (ekstraudstyr) er nødvendig for at arbej- de med vaskemiddel. 몇 ADVARSEL Forkert håndtering med rengøringsmidler Sundhedsfare Overhold sikkerhedshenvisningerne på rengøringsmid- let. BEMÆRK Uegnede rengøringsmidler Beskadigelse af apparatet og de genstande, der skal rengøres Anvend kun rengøringsmidler, der er godkendt af KÄR- CHER. Overhold de doseringsanbefalinger og henvisninger, der er vedføjet rengøringsmidlet. Vær sparsom med rengøringsmidlet for at beskytte mil- jøet. KÄRCHER vaskemidler sikrer fejlfri drift. Du er velkom- men til at anmode om en konsultation, vores katalog el- ler vores vaskemiddelinformationsblade.

1. Fyld vaskemidlet i skumlansens beholder. (Følg do-

seringsinstruktionerne på vaskemiddelflasken.) Figur G Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørr

2. Skyl den løsnede snavs af med højtryksstrålen.

Efter drift med vaskemiddel

1. Skyl skumlansen med rent vand i ca. 30 sekunder.

Udskiftning af dysen FARE Risiko for personskade! Sluk for enheden, inden dysen udskiftes, og aktivér ikke håndsprøjtepistolen, før enheden er trykløs. 1 Fastgør højtrykspistolen. For at gøre det skal du skubbe sikkerhedshåndtaget fremad. 2 Skru dyseskruerne af, og fjern dysen. 3 Skru smudsblæseren på, og spænd dem fast med hånden. 4 Kun HD 5/11 EX Plus Classic og HD 5/13 EX Plus Classic, skru smudsblæseren på og spænd fast med hånden. Smudsblæser Opbevaring

1. Skru smudsblæseren på det gule stik.

Figur H Afbrydelse af drift Obs Når enheden lukkes ned, reduceres vandtrykket, hvilket kan reducere højtrykspistolens driftstryk og forbedre ud- styrets levetid.

1. Luk højtrykspistolen, enheden afbryder.

2. Skub sikkerhedslåsen fremad for at lukke højtryk-

spistolens sikkerhedslås.

3. Skub sikkerhedslåsen tilbage for at åbne højtrykspi-

stolens sikkerhedslås.

4. Åbn højtrykspistolen, enheden tænder igen.

2. Åbn højtrykspistolen.

3. Indstil afbryderen på "1", og lad enheden køre i 5 til

5. Luk højtrykspistolen.

6. Afbryd strømforsyningen fra enheden med tø

7. Fjern vandindtaget.

8. Luk højtrykspistolens sikkerhedshåndtag, og

skub sikkerhe dslåsen fremad. Transport 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten.

1. Anbring spraylansen med højtrykspistolen på kro-

2. Sno strømkablet omkring kabelkrogene.

3. Uden slangetromle: Rul højtryksslangen op, og

hæng den over krogen. Med slangetromle: Rul højtryksslangen op på slan- getromlen.

4. Ved transport af enheden i køretøjer skal det sikres,

så den ikke kan bevæge sig og vælte.

5. For korte afstande skal du trække i teleskophåndta-

get for at trække enheden. Figur I

6. Når du går op ad trapper, skal du holde i det ekstra

håndtag og løfte enheden op. Figur J Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt vedopbevaring. Opbevar kun apparatet indendørs. Frostbeskyttelse BEMÆRK Frost ødelægger enheden, hvis den ikke er helt tømt for vand. Opbevar enheden et frostfrit sted. Hvis frostfri opbevaring ikke er mulig:

1. Tøm overskydende vand.70 Dansk

2. Pump almindeligt tilgængelig frostvæske gennem

3. Lad enheden køre i maksimalt 1 minut, indtil pum-

pen og ledningerne er tomme. Obs Brug almindeligt tilgængeligt, glykolbaseret frostvæske til køretøjer. Overhold håndteringsanvisningerne fra frostvæskeproducenten. Pleje og service FARE Utilsigtet opstart af enheden Risiko for personskade, elektrisk stød Sluk straks enheden, og tag stikket ud af stikkontakten, før du udfører arbejde. Obs Gammel olie må kun bortskaffes på anviste indsam- lingssteder. Bortskaf al gammel olie på disse steder. Ifølge loven er det strafbart at forurene miljøet med gammel olie. Sikkerhedsinspektion/ vedligeholdelseskontrakt Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskon- trakt. Få vores rådgivning. Vedligeholdelsesintervaller Inden hver drift

1. Kontrollér tilslutningskabler for skader, lad straks et

beskadiget kabel udskifte af den autoriserede kun- deservice eller en autoriseret elektriker.

2. Kontrollér højtryksslangen for beskadigelse, udskift

straks en beskadiget højtryksslange.

3. Kontrollér apparatet for tæthed. 3 dråber vand pr.

minut er tilladt. Ved større utæthed kontaktes kun- deservicen. Ugentligt

1. Rengør vandfilteret, se kapitlet Rensning af vandfil-

teret. For 500 driftstimer, mindst en gang hvert år Få kundeservice til at skifte olie. Vedligeholdelsesarbejde Rensning af vandfilteret BEMÆRK Beskadiget vandfilter i vandtilslutningen Beskadigelse af enheden på grund af forurenet vand Kontrollér vandfilteret for skade, før det sættes i vandtil- slutningen.

1. Træk vandfilteret ud.

2. Rengør vandfilteret under rindende vand.

3. Sæt vandfilteret i vandtilslutningen igen.

Hjælp ved fejl FARE Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød. Sluk apparatet inden alt arbejde og træk netstikket ud. Lad kun elektriske komponenter kontrollere og reparere af den autoriserede kundeservice. Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel, i tvivlstilfælde eller efter udtryk- kelig henvisning. Garanti I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved appara- tet udbedres gratis inden for garantifristen, såfremt fej- len kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kunde- servicecenter medbringende kvittering for købet. (Se adressen på bagsiden) Yderligere garantioplysninger (hvis findes) kan findes i serviceområdet på dit lokale Kärcher-websted under "Downloads". Fejl Udbedring Enheden starter ikke Kontrollér strømkablet for beskadigelse. Kontrollér netspændingen. Hvis enheden overophedes: a Indstil afbryderen på "0". b Lad enheden køle af i mindst 15 minutter. c Indstil afbryderen på "1". Kontakt kundeservice i tilfælde af elektriske fejl. Enheden opbygger ikke tryk Montér standarddysen (angivet størrelse, se kapitel Tekniske data). Rengør/udskift højtryksdysen. Udluft enheden (se kapitel Udluftning af enheden). Rengør vandfilteret (se kapitel Rensning af vandfilteret). Rengør alle indløbsrør til pumpen. Kontrollér vandforsyningsmængden (se kapitel Tekniske data). Pumpe utæt Op til 3 dråber vandud- strømning pr. minut er til- ladt. Ved kraftig utæthed skal apparatet kontrolleres af kundeservicen. Pumpe banker Rens vandfilteret. Kontrollér vandforsyningsledningen for lækager. Udluft enheden (se kapitel Udluftning af enheden). Kontakt om nødvendigt kundeservice.Dansk 71 Tekniske data Der tages forbehold for tekniske ændringer. EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.520-xxx Relevante EU-direktiver 2000/14/EF 2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU 2009/125/EF Anvendt(e) forordning(er) (EU) 2019/1781 Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Anvendt overensstemmelsesvurderingsproces 2000/14/EF: Tillæg V Anvendte nationale standarder

Transportmængde, vand l/h (l/min) 500 (8,4) 500 (8,4) 500 (8,4) 500 (8,4) Driftstryk MPa (bar) 11 (110) 11 (110) 13 (130) 13 (130) Driftsovertryk (maks.) MPa (bar) 16 (160) 16 (160) 16 (160) 16 (160) Højtrykspistolens tilbageslagskraft N 20,4 20,4 22,4 22,4 Mål og vægt Vægt (uden tilbehør) kg 18 21 18,3 21,3 Længde x bredde x højde mm 350 x 330 x 8

Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi højtrykspistol m/s
