Produkttype	Hjemmebiograf lydsystem (højttalersæt)
Mærke	PIONEER
Model	HTP-SL100
Konfiguration	Satellithøjttalere (2 foran, 1 center, 2 surround) + passiv subwoofer
Satellithøjttalertype	Lukket reolhøjttaler med magnetisk afskærmning
Subwoofertype	Passiv, 16 cm membran
Satellitimpedans	8 Ω
Subwooferimpedans	4 Ω
Satellit frekvensområde	100 Hz – 20 kHz
Subwoofer frekvensområde	35 Hz – 2,0 kHz
Satellitfølsomhed	81 dB
Subwooferfølsomhed	78 dB
Maksimal tilladt effekt	100 W (pr. højttaler)
Satellitdimensioner (B x H x D)	86,5 x 206 x 85,5 mm
Subwooferdimensioner (vandret)	435 x 121 x 360 mm
Subwooferdimensioner (lodret)	108,5 x 435 x 360 mm
Satellitvægt	0,7 kg (hver)
Subwoofervægt	4,5 kg
Medfølgende tilbehør	Højttalerkabler, skridsikre puder, garantibevis (europæisk model), brugervejledning
Forstærkerkompatibilitet	Højttalerudgang 8 Ω til satellitter, 4 Ω til subwoofer
Særlige teknologier	Phase Control, automatisk beskyttelsesregression
Vægmontering	Mulig for satellitter (skruer medfølger ikke, monteringshul)
Vedligeholdelse	Tør klud; undgå fortynder, benzin, insektmiddel
Sikkerhed	Brug ikke ved langvarig forvrængning; placer på stabil overflade; hold magnetkort væk fra subwooferen
Miljøoverensstemmelse	WEEE – separat affaldshåndtering påkrævet i EU

Ofte stillede spørgsmål - HTP-SL100 PIONEER

Hvordan installerer jeg subwooferen i lodret position?

For at installere subwooferen S-SLW500 i lodret position skal du først fjerne fødderne med en stjerneskruetrækker, derefter påføre de medfølgende pakninger for at skjule skruehullerne. Fastgør derefter de skridsikre puder på monteringsfladens fire hjørner. Bemærk: Læg apparatet på siden på en klud for at undgå ridser.

Hvordan monterer jeg satellithøjttalerne på væggen?

Satellithøjttalerne (S-SL100-LR og S-SL100CR) har et monteringshul. Brug passende skruer (medfølger ikke) med en diameter på 6-8 mm, et hoved på 5 mm og en længde på 10 mm. Sørg for, at væggen er stærk nok til at bære højttalerens vægt (0,7 kg). Vi anbefaler at konsultere en professionel i tvivlstilfælde.

Hvad gør jeg, hvis højttalerne pludselig holder op med at fungere?

Dette kan skyldes den beskyttende automatiske regressionsfunktion: Hvis signalet er for kraftigt, stopper højttalerne midlertidigt. Reducer forstærkerens lydstyrke og vent et par sekunder, indtil beskyttelsen deaktiveres automatisk.

Hvordan rengør jeg højttalerne?

Brug en tør klud til at tørre kabinettet af. Hvis nødvendigt, dyp en klud i fortyndet neutralt rengøringsmiddel (5-6 gange vand) og vrid den godt, før du gnider. Brug aldrig fortynder, benzin, insektmiddel eller andre kemikalier, da det vil beskadige overfladen.

Kan jeg bruge disse højttalere med et CRT-fjernsyn?

Ja, satellitterne er magnetisk afskærmede til brug i nærheden af et CRT-fjernsyn. Hvis der opstår farveforvrængning, skal du slukke for fjernsynet i 15-30 minutter for at aktivere automatisk afmagnetisering. Hvis problemet fortsætter, flyt højttalerne væk fra skærmen.

Hvad er højttalernes impedans?

Satellithøjttalerne (S-SL100-LR/S-SL100CR) har en impedans på 8 Ω. Subwooferen (S-SLW500) har en impedans på 4 Ω. Sørg for at tilslutte dem til en forstærker, der er designet til disse impedanser.

Hvilke kabler medfølger, og hvordan tilslutter jeg højttalerne?

Højttalerkabler medfølger: 4 m til hver satellit (2 til forreste par, 1 til center, 2 af 10 m til surround) og 3 m til subwoofer. Tilslut den farvede ledning til den røde terminal (+) og den anden til den sorte terminal (−). Tryk på fjederfanen, indsæt ledningen og slip.

Hvor skal surround-højttalerne placeres?

Placer surround-højttalerne på siderne eller lidt bag lyttepositionen, i ørehøjde eller lidt over. Ekstra stativer kan bruges. Undgå at placere dem for langt væk fra lytteren for ikke at mindske surroundeffekten.

Kan subwooferen placeres tæt på fjernsynet?

Nej, subwooferen er ikke magnetisk afskærmet. Det kan forårsage farveforvrængning på fjernsynsskærmen. Hold den mindst 10 cm væk fra fjernsynet og placer ikke magnetiske genstande i nærheden.

Hvordan justerer jeg basniveauet?

Subwooferens intensitet kan justeres ved at ændre dens afstand fra væggen. For en afbalanceret lyd skal du indstille forstærkeren (receiver) til 'små højttalere' og crossover-frekvensen til 200 Hz.

BRUGSANVISNING HTP-SL100 PIONEER

Exempel på installation: Lodrät orientering

1 2 3 4 5 6 7 8

Tak for købet af dette produkt fra Pioneer.

Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis. Gem brugsvejledningen på et sikkert sted, når du er færdig med at læse den, så du senere kan konsultere den.

Inden du begynder

S-SL100-LR/S-SL100CR

- Denne højttaler har en impedans på 8 Ω, og bør kun sluttes til en forstærker med en belastningsimpedans på 8 Ω (forstærkerens udgangsstik bør være klart afmærket med "8 Ω").

lagttag venligst de følgende sikkerhedsforskrifter, således at skade på højttalersystemet på grund af indgangsoverbelastning undgås:

• Strømforsyningen til højttalersystemet må ikke overstige den højeste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, når du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
• Tving ikke en forstærker med svag strømforsyning til at producere en kraftig lyd (forstærkerens harmoniske forvrængning vil blive øget, hvorved højttaleren kan lide skade).

Forsigtig: installation

• Anbring ikke højttaleren på en ustabil flade, da dette kan bevirke, at den falder ned og bliver årsag til beskadigelse eller tilskadekomst.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter anvisningerne, når du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.
• Installer centerhøjttaleren under fjernsynet. Hvis du anbringer centerhøjttaleren oven på fjernsynet, skal du sørge for at sikre den med tape eller en anden passende metode. Ellers kan højttaleren falde ned fra fjernsynet på grund af eksterne stød, som f.eks. fra jordskælv, hvilket kan være farligt for personer i nærheden og desuden beskadige højttalerne.

Forsigtig: i brug

• Anvend ikke højttaleren til at frembringe forvrænget lyd i længere tidsrum. Dette kan resultere i beskadigelse af højttaleren og udgør desuden en potentiel brandfare.
• Anbring ikke store eller tunge genstande oven på højttaleren. Dette kan bevirke, at højttaleren falder ned, og at der sker beskadigelse eller tilskadekomst.
• Højttalersystemets gitter kan ikke tages af. Forsøg ikke at tage det af med magt, da dette kan beskadige gitteret.
• Dette produkt indeholder autoregressionsteknologi, som beskytter højttalerne. Hvis højttalerne holder op med at udsende støj, når et for stort signal modtages, skal du skrue langsomt ned for lydstyrken på forstærkeren og vente i et par sekunder. Beskyttelsesfunktionen sættes automatisk ud af kraft.

S-SLW500

• Dette produkt er en passiv subwoofer og skal bruges i kombination med VSX-S300 eller andet lydudstyr, som er udstyret med en indbygget subwoofer-forstærker.
• Dette højttalersystem har en impedans på 4Ω og bør kun sluttes til en forstærker med en belastningsimpedans på 4 Ω (forstærkerens udgangsstik bør være klart afmærket med "4 Ω").
  lagttag venligst de følgende sikkerhedsforskrifter, således at skade på højttalersystemet på grund af indgangsoverbelastning undgås:
• Strømforsyningen til højttalersystemet må ikke overstige den højeste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, når du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
• Tving ikke en forstærker med svag strømforsyning til at producere en kraftig lyd (forstærkerens harmoniske forvrængning vil blive øget, hvorved højttaleren kan lide skade).

Forsigtig: installation

• Anbring ikke højttaleren på en ustabil flade, da dette kan bevirke, at den falder ned og bliver årsag til beskadigelse eller tilskadekomst.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter anvisningerne, når du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.
• Anbring ikke disse højttalere på væggen eller i loftet, da de kan blive årsag til tilskadekomst, hvis de falder ned.

Forsigtig: i brug

• Anvend ikke højttaleren til at frembringe forvrænget lyd i længere tidsrum. Dette kan resultere i beskadigelse af højttaleren og udgør desuden en potentiel brandfare.
• Anbring ikke store eller tunge genstande oven på højttaleren. Dette kan bevirke, at højttaleren falder ned, og at der sker beskadigelse eller tilskadekomst.
• Lad være med at sidde eller stå på højttaleren og lad ikke børn lege på højttaleren. Dette kan bevirke, at højttaleren falder ned, og at der sker beskadigelse eller tilskadekomst.
• Højttalersystemets gitter kan ikke tages af. Forsøg ikke at tage det af med magt, da det derved kan lide skade.

Pioneer er ikke ansvarlig for nogen ulykker eller skader, som er et resultat af forkert installation, forkert brug eller modifikation af produktet eller naturkatastrofer.

Rengøring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud være tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengøres med en klud, som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem eller seks gange med vand og derefter vredet godt op. Anvend ikke møbelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insektspray eller andre kemikalier på eller i nærheden af denne enhed, da disse midler vil ødelægge overfladerne.

Kassen indeholder

S-SL100-LR

• Højttalerledning (4 m) x 2
- Skridsikre puder x 8
• Garantikort x 1 (kun model til Europa)
- Brugsanvisning (dette dokument)

S-SL100CR

• Højttalerledning (4 m) x 1
• Højttalerledning (10 m) x 2
- Skridsikre puder x 12
• Garantikort x 1 (kun model til Europa)
- Brugsanvisning (dette dokument)

S-SLW500

• Højttalerledning (3 m) x 1
- Skridsikre puder x 4
- Segl x 4
• Garantikort x 1 (kun model til Europa)

Montering

S-SL100-LR/S-SL100CR

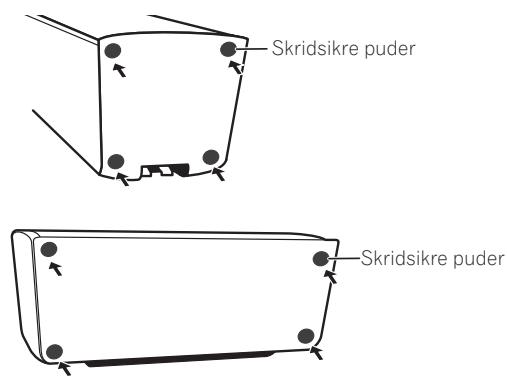

Monter skridsikre puder

Anvend de medfølgende, skridsikre puder som nødvendigt, afhængigt af installationsstedet.

FORSIGTIG

Læg enheden på siden på et blødt klæde eller et andet materiale, som ikke vil skæmme enheden.

Skridsikre puder Skridsikre puder

S-SLW500

Installation af subwooferen

Subwooferen kan installeres i enten vertikal eller horisontal stilling. Fabriksindstillingen er den horisontale retning.

1 Fødderne monteres med krydskærvskruer. De fjernes med en krydskærvskruetrækker.
2 Anbring seglene (ekstraudstyr) på det sted, hvor fødderne sad, for at skjule skruehullerne.
3 Anbring de fire skridsikre puder på de fire hjørner af den flade, hvor subwooferen skal monteres. Bemærk, at de skridsikre puder måske ikke er helt effektive på alle overflader, så undgå at installere dem på et glat sted.

Trin 1 Fødder

Trin 2 Segl

Trin 3 Skridsikre puder

Shire pader

FORSIGTIG

- Forsøg ikke at udføre disse procedurer, mens du har vippet enheden i en vinkel. Læg enheden på siden på et blødt klæde eller et andet materiale, som ikke vil skæmme enheden.

Monteringssted

50° til 60°

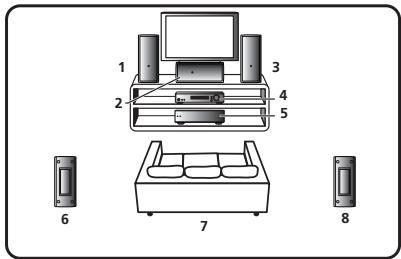

Installationseksempel: Horisontal retning

1 2 3 4 5 6 7 8

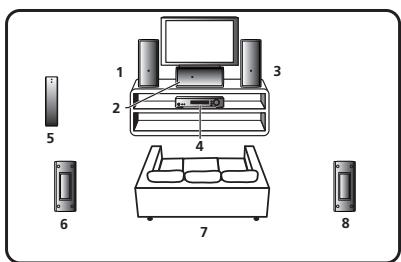

Installationseksempel: Vertikal retning

1 2 3 4 5 6 7 8

1 Venstre fronthøjttaler
2 Centerhøjttaler
3 Højre fronthøjttaler
4 Receiver
5 Subwoofer
6 Venstre surroundhøjttaler
7 Lytteposition
8 Højre surroundhøjttaler

S-SL100-LR/S-SL100CR

• Fronthøjttalere, som er installeret til højre og venstre, bør adskilles med omkring 1,8 m til 2,7 m. De bør installeres i samme afstand fra fjernsynet og i samme højde fra gulvet.
• Ekstra højttalerstativer kan købes, således at optimal montering af surroundhøjttalerne i eller en smule over den lyttende persons ørehøjde kan gøres nemmere.
• Surroundeffekten vil blive mindre, hvis surroundhøjttalerne monteres i meget lang afstand fra den lyttende persons position.
• Dette højttalersystem. som indbefattes i dette system, er beregnet til brug tæt på et CRT-baseret fjernsyn eller farveskærm. Hvis der imidlertid forekommer farveforvrængning forårsaget af installationen, skal du prøve at slukke for det CRT-baserede fjernsyn eller farveskærmen i 15 til 30 minutter og derefter tænde for det igen. Den selvafmagnetiserende funktion, som er bygget ind i det CRT-baserede fjernsyn eller farveskærmen, bør bidrage til at forbedre virkningen af højttalerne på billedet. Hvis farveforvrængning stadig er et problem, skal du flytte højttalerne længere væk fra skærmen. Hvis magneter eller anordninger, som afgiver magnetfelter, er installeret i nærheden, kan den interaktive virkning med højttalersystemet medføre farveforvrængning på et CTR-baseret fjernsyn eller farveskærm.

S-SLW500

- Subwooferen frembringer ultralav lyd i mono med udnyttelse af den omstændighed, at det menneskelige øre kun har ringe, retningsbestemt følsomhed over for lyd i de lave frekvenser. Som et resultat heraf kan subwooferen anbringes på mange forskellige steder, men hvis den anbringes for langt væk, kan forbindelsen mellem lyden fra subwooferen og de andre højttalere komme til at lyde unaturlig. Intensiteten af lyden fra subwooferen kan indstilles ved at man ændrer afstanden fra væggen.

- Subwooferen er ikke magnetisk afskærmet og bør derfor ikke anbringes nær et fjernsyn eller en skærm, da påvirkningen af magnetiske materialer kan forårsage forvrængning af farverne på din fjernsynsskærm. Apparater, som nemt påvirkes af magnetisme (magnetiske mediakort, armbåndsur, videobånd etc.) bør ikke anbringes nær subwooferen.

FORSIGTIG

• Hvis højttalersystemet installeres på en fjernsynshylde eller en AV-hylde, kan hylden eller andet lydudstyr vibrere på grund af de vibrationer, der frembringes af højttaleren. Forsigtighed bør udvises for at sikre, at hylderne eller andre dele ikke flytter sig på grund af vibrationerne.
• Anbring ikke disc-media (DVD, CD) afspillere oven på subwooferen, da lydudfald i så fald kan forekomme på grund af vibration.
• Ved installationen skal man sørge for en afstand på mindst 10 cm mellem bagsiden af enheden og en væg. Ved vertikal installation skal man desuden sørge for en afstand på mindst 10 cm mellem enhedens venstre side og væggen. Hvis afstanden ikke er tilstrækkelig, kan enhedens ydelse blive utilstrækkelig, eller den kan fungere forkert.
• Da højttalersystemet er tungt, er installation på et ustabiltsted yderst farligt og bør undgås. En faldende højttaler kan forårsage beskadigelse og tilskadekomst.

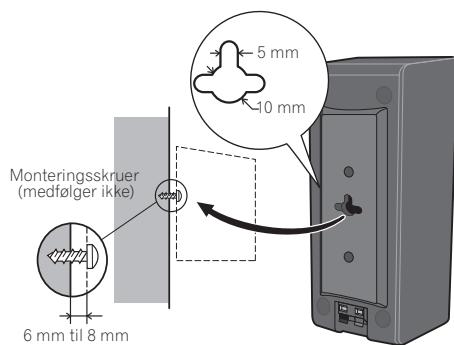

Montering af højttalerne på en væg (S-SL100-LR/S-SL100CR)

Front-, center- og surroundhøjttalerne har et monteringshul, som kan anvendes til montering af højttaleren på væggen.

Før monteringen

• Husk at højttalersystemet er tungt og at dets vægt kan bevirke, at dets skruer bliver løse eller at vægmaterialet ikke kan bære det, hvilket resulterer i, at det falder ned. Sørg for, at den væg, på hvilken højttalerne skal monteres, er stærk nok til at bære dem. Monter ikke højttalerne på vægge af krydsfiner eller vægge med bløde flader.
• Monteringsskruer følger ikke med. Anvend skruer, der er egnede til vægmaterialet, og som kan bære vægten af højttaleren.

FORSIGTIG

• Rådfør dig med en fagmand, hvis du ikke er sikker på væggens kvalitet og styrke.
• Pioneer er ikke ansvarlig for nogen ulykker eller skader, som er et resultat af forkert installation.

- Monter ikke dette produkt på en væg og hæng det ikke fra loftet. Hvis enheden falder ned, kan det medføre tilskadekomst.

Tilslutning

Tilslutning af ledningen

1 Slut den ene ende af den medfølgende højttalerledning til bagsiden af hver højttaler.

- Sæt ledningen med farvemarkeringen i den røde (+) terminal og den ufarvede ledning i den sorte (−) terminal. Tryk den fjederudstyrede tap ned og sæt ledningen i som vist herunder. Slip tappen, så ledningen sidder fast.

Rød (+) Sort (−) Rød marking

2 Sæt den anden ende af ledningerne i udgangsterminalerne på forstærkeren (vi henviser til brugsanvisningen for din forstærker angående yderligere detaljer).

! FORSIGTIG

• Dise højttalerterminaler har FARLIG LIVE spænding. For at forhindre risikoen for elektrisk stød, når du sætter højttalerledningerne i eller tager dem ud, skal du tage netledningen ud af forbindelse, inden du berører nogen uisolerede dele.
• Træk let i ledningerne, når du har sat stikkene i, for at sikre dig, at ledningsenderne er sat ordentligt i terminalerne. Mangelfuld tilslutning kan frembringe støj i og afbrydelser af lyden.
• Hvis ledningstrådene skulle falde ud af terminalerne, således at der er risiko for at de kan komme i kontakt med hinanden, vil receiveren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på receiveren.
• Hvis du anvender et sæt højttalere, som er sluttet til en receiver, vil du ikke kunne opnå den normale stereovirkning, hvis polariteten (+, –) af en af højttalerne (venstre eller højre) er i modfase.

Anvendelse (S-SL100-LR/S-SL100CR)

Da S-SL100-LR/S-SL100CR er konstrueret som kompakte satellit-højttalere, anbefales det, at de anvendes i kombination med en subwoofer, så den fulde baslyd kan opnås. Sæt i dette tilfælde din forstærker- (receiver-) højttalerindstilling til "small" og delefrekvensen til 200 Hz.

Tekniske specifikationer

S-SL100-LR/S-SL100CR

Kabinet .... Lukket-boks boghyldetype (magnetisk afskærmet) Konfiguration .... 10 cm x 7 cm, fuldtone Impedans .... 8 Ω Frekvensområde .... 100 Hz til 20 kHz Følsomhed.... .81 dB Maks. indgangseffekt .... 100 W Udvendige mål .... .86,5 (B) mm x 206 (H) mm x 85,5 (D) mm Vægt.... 0,7 kg

Højttalerledning (4 m) 1 Højttalerledning (10 m) 2 Skridsikre puder 12 Garantikort (kun model til Europa) 1 Brugsanvisning (dette dokument)

S-SLW500

Kabinet Basrefleks, bogreol-type Konfiguration 16 cm kegle Impedans 4 Ω Frekvensområde 35 Hz til 2,0 kHz Følsomhed 78 dB Maks. indgangseffekt 100 W Udvendige mål Horizontal retning 435 (B) mm x 121 (H) mm x 360 (D) mm Vertical retning 108,5 (B) mm x 435 (H) mm x 360 (D) mm Vægt 4,5 kg

• S-SL100-LR leveres med to højttalersystemer pr. kasse.
• S-SL100CR leveres med tre højttalersystemer pr. kasse.
• Tekniske specifikationer og design kan ændres uden varsel på grund af forbedringer.

er et varemærke for et produkt med Pioneers fasekontrolteknologi. Denne teknologi muliggør højkvalitets lydgengivelse via hver enkelt komponent ved forbedring af den generelle faseoverensstemmelse.

Alle rettigheder forbeholdes.

Hvis du vil skille dig af med dette produkt, må du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et separat indsamlingssystem for udtjente elektroniske produkter i overensstemmelse med lovgivningen, som kræver korrekt bearbejdning og genanvendelse.

Private husholdninger i EU's medlemsstater, i Schweiz og i Norge kan gratis aflevere deres udtjente elektroniske produkter i specificerede indsamlingsområder eller hos en detailhandler (hvis der købes et lignende nyt produkt).

I lande, som ikke er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produkt.

Du garanterer dermed, at dit udtjente produkt gennemgår den nødvendige bearbejdning og genanvendelse, og forhindrer dermed, at miljøet og menneskers sundhed ikke påvirkes negativt. K058b_A1_Da
