KÄYTTÖOHJE HTP-SL100 PIONEER

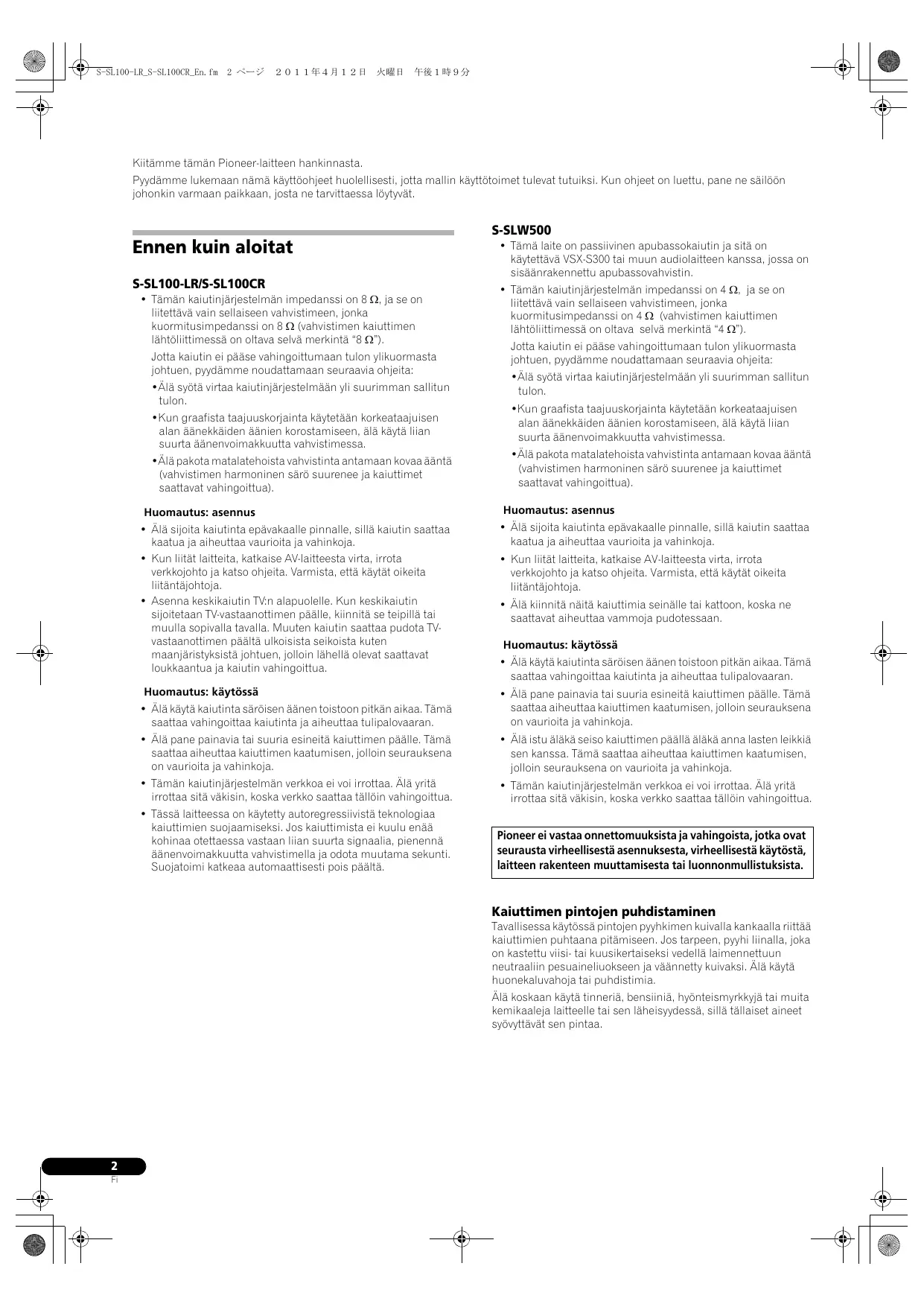

Kiitämme tämän Pioneer-laitteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät.

• Tämä laite on passiivinen apubassokaiutin ja sitä on käytettävä VSX-S300 tai muun audiolaitteen kanssa, jossa on sisäänrakennettu apubassovahvistin.

S-SL100-LR/S-SL100CR

• Tämän kaiutinjärjestelmän impedanssi on 4 Ω, ja se on liitettävä vain sellaiseen vahvistimeen, jonka kuormitusimpedanssi on 4 Ω (vahvistimen kaiuttimen lähtöliittimessä on oltava selvä merkintä “4 Ω”).

• Tämän kaiutinjärjestelmän impedanssi on 8 Ω, ja se on liitettävä vain sellaiseen vahvistimeen, jonka kuormitusimpedanssi on 8 Ω (vahvistimen kaiuttimen lähtöliittimessä on oltava selvä merkintä “8 Ω”). Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita: •Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon. •Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa. •Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua). Huomautus: asennus • Älä sijoita kaiutinta epävakaalle pinnalle, sillä kaiutin saattaa kaatua ja aiheuttaa vaurioita ja vahinkoja. • Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja. • Asenna keskikaiutin TV:n alapuolelle. Kun keskikaiutin sijoitetaan TV-vastaanottimen päälle, kiinnitä se teipillä tai muulla sopivalla tavalla. Muuten kaiutin saattaa pudota TVvastaanottimen päältä ulkoisista seikoista kuten maanjäristyksistä johtuen, jolloin lähellä olevat saattavat loukkaantua ja kaiutin vahingoittua. Huomautus: käytössä

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita: •Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon. •Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa. •Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua). Huomautus: asennus • Älä sijoita kaiutinta epävakaalle pinnalle, sillä kaiutin saattaa kaatua ja aiheuttaa vaurioita ja vahinkoja. • Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja. • Älä kiinnitä näitä kaiuttimia seinälle tai kattoon, koska ne saattavat aiheuttaa vammoja pudotessaan. Huomautus: käytössä • Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa vahingoittaa kaiutinta ja aiheuttaa tulipalovaaran.

• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa vahingoittaa kaiutinta ja aiheuttaa tulipalovaaran.

• Älä pane painavia tai suuria esineitä kaiuttimen päälle. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja.

• Älä pane painavia tai suuria esineitä kaiuttimen päälle. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja.

• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja.

• Tämän kaiutinjärjestelmän verkkoa ei voi irrottaa. Älä yritä irrottaa sitä väkisin, koska verkko saattaa tällöin vahingoittua.

• Tämän kaiutinjärjestelmän verkkoa ei voi irrottaa. Älä yritä irrottaa sitä väkisin, koska verkko saattaa tällöin vahingoittua.

• Tässä laitteessa on käytetty autoregressiivistä teknologiaa kaiuttimien suojaamiseksi. Jos kaiuttimista ei kuulu enää kohinaa otettaessa vastaan liian suurta signaalia, pienennä äänenvoimakkuutta vahvistimella ja odota muutama sekunti. Suojatoimi katkeaa automaattisesti pois päältä.

Pioneer ei vastaa onnettomuuksista ja vahingoista, jotka ovat seurausta virheellisestä asennuksesta, virheellisestä käytöstä, laitteen rakenteen muuttamisesta tai luonnonmullistuksista.

Kaiuttimen pintojen puhdistaminen Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia. Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa.

Mitä pakkaukseen kuuluu S-SL100-LR

S-SLW500 Apubassokaiuttimen asentaminen Apubassokaiutin voidaan asentaa joko pystysuoraan tai vaakasuoraan. Tehtaan oletusasetus on vaakasuora asennus.

• Kaiutinjohto (4 m) x 2 • Liukuestolevyt x 8 • Takuukortti x 1 (vain Euroopan malli) • Käyttöohjeet (tämä asiakirja)

S-SL100CR • Kaiutinjohto (4 m) x 1 • Kaiutinjohto (10 m) x 2 • Liukuestolevyt x 12 • Takuukortti x 1 (vain Euroopan malli)

Asennus pystysuoraan

• Käyttöohjeet (tämä asiakirja)

1 Jalat on kiinnitetty ristipääruuvein; irrota ne ristipääruuviavaimella.

2 Pane varusteisiin kuuluvat tiivisteet paikkaan, jossa jalat olivat, jotta ruuvien reiät saadaan peitettyä.

• Kaiutinjohto (3 m) x 1 • Liukuestolevyt x 4

3 Pane liukuestolevyt neljään kulmaan pinnalle, johon apubassokaiutin aiotaan asentaa. Huomaa, että liukuestolevyt eivät kenties ole tehokkaat kaikilla pinnoilla, joten älä asenna laitetta liukkaille pinnoille.

• Tiiviste x 4 • Takuukortti x 1 (vain Euroopan malli)

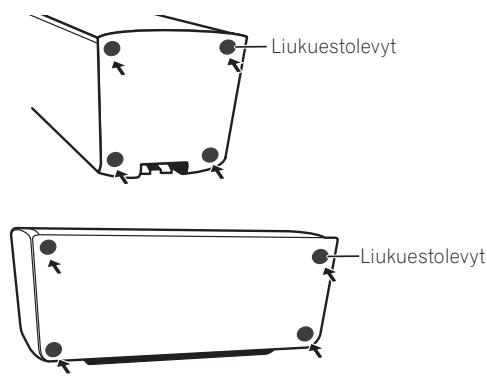

S-SL100-LR/S-SL100CR Liukuestolevyjen kiinnittäminen Käytä varusteisiin kuuluvia liukuestolevyjä tarpeen ollen asennuspaikasta riippuen.

Aseta laite kallelleen pehmeälle kankaalle tai jonkin muun materiaalin päälle, joka ei vahingoita laitetta.

Vaihe 3 Liukuestolevyt

Liukuestolevyt VAROTOIMET

• Älä yritä tehdä näitä toimenpiteitä kallistaessasi laitetta. Aseta laite kallelleen pehmeälle kankaalle tai jonkin muun materiaalin päälle, joka ei vahingoita laitetta.

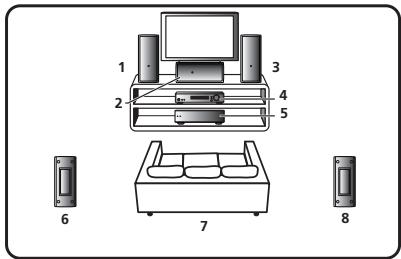

Asennusesimerkki: Vaakasuorassa

• Kun kaiuttimet asennetaan TV- tai AV-telineelle, teline tai muut audiolaitteet saattavat täristä kaiuttimien aiheuttamasta värinästä johtuen. On varmistettava, että telineiden hyllyt tai muut laitteet eivät liiku paikaltaan värinästä johtuen.

• Älä aseta soittimia (DVD, CD) apubassokaiuttimen päälle, sillä värinä saattaa aiheuttaa katkoja ääneen. 6

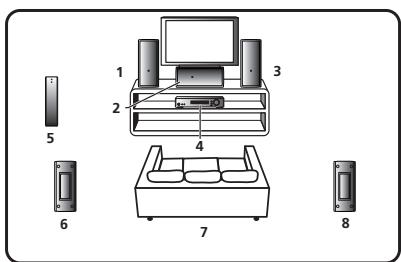

Asennusesimerkki: Pystysuorassa

• Koska kaiuttimet ovat painavat, niiden asentaminen epävakaaseen paikkaan on hyvin vaarallista. Kaatuessaan kaiutin saattaa aiheuttaa vaurioita ja vahinkoja.

• Jätä asennuksen yhteydessä ainakin 10 cm väli laitteen takaosan ja seinän väliin; kun laite asennetaan pystyyn, jätä myös ainakin 10 cm väli laitteen vasemman reunan ja seinän väliin. Jos tämä tyhjä tila ei ole riittävä, laite toimii huonosti tai vikatoimintoja saattaa esiintyä.

Vasen etukaiutin Keskikaiutin Oikea etukaiutin Vastaanotin Apubassokaiutin Vasen ympäristötilakaiutin Kuuntelupaikka Oikea ympäristötilakaiutin

S-SL100-LR/S-SL100CR • Oikealle ja vasemmalle asennettujen etukaiuttimien välillä tulee olla 1,8 m - 2,7 m. Ne tulee asentaa yhtä kauas televisiosta ja yhtä korkealle lattiasta. • Erillisillä kaiutintelineillä ympäristötilakaiuttimet saadaan asennettua helposti parhaaseen mahdolliseen asentoon hieman kuuntelijan korvatason yläpuolelle. • Ympäristötilatehoste pienenee, jos ympäristötilakaiuttimet asennetaan liian lähelle kuuntelijaa. • Tämän laitteen varusteisiin kuuluvat kaiuttimet on suunniteltu käytettäväksi lähellä kuvaputkitelevisiota tai värimonitoria. Jos asennus aiheuttaa värihäiriöitä, katkaise virta kuvaputkitelevisiosta tai värimonitorista 15-30 minuutiksi ja kytke se sitten uudestaan. Kuvaputkitelevision tai värimonitorin itse tapahtuva demagnetointi vaimentaa kaiuttimien vaikutusta kuvaan. Jos värihäiriöitä ei saada poistettua, siirrä kaiuttimet kauemmas kuvaruudusta. Jos lähellä on magneetteja tai magneettikenttiä lähettäviä esineitä, ne saattavat aiheuttaa värihäiriöitä kuvaputkitelevisioon tai värimonitoriin.

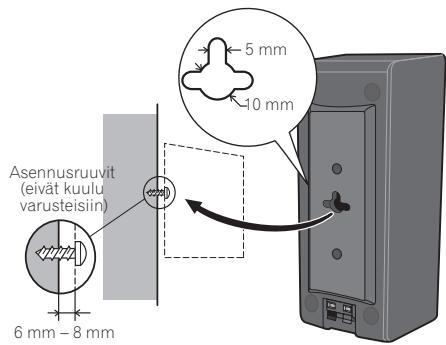

Kaiuttimien asentaminen seinälle (S-SL100-LR/S-SL100CR) Etu-, keski- ja ympäristötilakaiuttimissa on asennusreikä, jonka avulla kaiuttimet voidaan asentaa seinälle.

Ennen asennusta • Muista, että kaiuttimet ovat painavat ja tästä syystä ruuvit saattavat löystyä niiden painosta tai seinän materiaali ei kenties pysty kannattamaan niitä, jolloin kaiuttimet saattavat pudota. Varmista, että seinä, jolle kaiuttimet aiotaan asentaa, on riittävän vahva. Älä asenna niitä vaneripinnalle tai seinälle, jonka pinta on pehmeä. • Asennusruuvit eivät kuulu varusteisiin. Käytä seinämateriaalille ja kaiuttimen painolle sopivia ruuveja. VAROTOIMET

• Jos et tiedä onko seinä tarpeeksi vahva kannattamaan kaiuttimien painon, kysy neuvoa ammattihenkilöltä. • Pioneer ei ole vastuussa onnettomuuksista tai vahingoista, jotka ovat seurausta virheellisestä asennuksesta.

Asennusruuvit (eivät kuulu varusteisiin)

S-SLW500 • Apubassokaiutin toistaa eritäin matalat äänet monofonisena käyttäen hyväksi ihmiskorvan heikkoutta erottaa matalien äänten suuntaa. Tästä syystä apubasso voidaan asentaa melkein minne vain, mutta jos se asetetaan liian kauas, apubassokaiuttimen ja muiden kaiuttimien äänen välinen liitos ei kenties kuulosta luonnolliselta. Apubassokaiuttimen äänen voimakkuutta voidaan säätää muuttamalla sen etäisyyttä seinästä. • Apubassokaiutinta ei ole eristetty magneettisesti, joten sitä ei tule asettaa TV:n tai monitorin läheisyyteen, sillä magneettisten esineiden vuorovaikutus saattaa aiheuttaa värihäiriöitä TV-kuvaan. Esineitä, joihin magneettisuus vaikuttaa helposti (magneettisia mediakortteja, rannekelloja, videokasetteja jne.) ei tule asettaa apubassokaiuttimen lähelle.

• Älä asenna tätä laitetta seinälle äläkä ripusta sitä kattoon. Jos laite putoaa, se saattaa aiheuttaa vammoja.

1 Kiinnitä varusteisiin kuuluvan kaiutinjohdon toinen pää kunkin kaiuttimen taakse. • Liitä johto, jossa on värillinen merkki, punaiseen (+) liittimeen ja paljas johto mustaan (–) liittimeen. Paina jousiliuska alas ja aseta johto alla kuvatulla tavalla. Kiinnitä johto vapauttamalla liuska.

Kotelo. . . Suljettu koteloinen kirjahyllytyyppi (magneettisesti eristetty) Rakenne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm x 7 cm, täysialainen Impedanssi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω Taajuusala . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Hz – 20 kHz Herkkyys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB Suurin tuloteho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W Ulkoiset mitat . . . . . . . . . . . . 86,5 (L) mm x 206 (K) mm x 85,5 (S) mm Paino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 kg

Punaisella merkitty merkki

Vakiovarusteet (S-SL100-LR) Kaiutinjohto (4 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Liukuestolevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Takuukortti (vain Euroopan malli) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Käyttöohjeet (tämä asiakirja)

Vakiovarusteet (S-SL100CR) 2 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtöliittimiin (katso tarkemmat tiedot vahvistimen käyttöohjeista). VAROTOIMET

• Näissä kaiutinliittimissä on VAARALLINEN jännite. Jotta saadaan vältettyä sähköisku kaiutinjohtoja liitettäessä tai irrotettaessa, irrota virtajohto ennen kuin kosketat eristämättömiä osia.

• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät koskettamaan toisiaan, vastaanottimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vastaanotin vahingoittuu. • Kun käytetään vastaanottimeen liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikean) napaisuus (+, –) on päinvastainen.

S-SLW500 Kotelo. . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bassorefleksi, kirjahyllytyyppi Rakenne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm kartio Impedanssi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω Taajuusala . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Hz – 2,0 kHz Herkkyys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78 dB Suurin tuloteho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W Ulkomitat Vaakasuunta . . . . . . . . . . . . 435 (L) mm x 121 (K) mm x 360 (S) mm Pystysuunta. . . . . . . . . . . . 108,5 (L) mm x 435 (K) mm x 360 (S) mm Paino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,5 kg

• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.

Käyttö (S-SL100-LR/S-SL100CR) Koska S-SL100-LR/S-SL100CR on suunniteltu kompakteiksi satelliittikaiuttimiksi, suositellaan, että niitä käytetään yhdessä apubassokaiuttimen kanssa täydellisen bassoäänen saamiseksi. Säädä tässä tapauksessa vahvistimen (vastaanottimen) kaiutinasetukseksi “pieni” ja jakosuodatintaajuudeksi 200 Hz.

• Mallin S-SL100-LR varusteisiin kuuluu kaksi kaiutinjärjestelmää per pakkaus. • Mallin S-SL100CR varusteisiin kuuluu kolme kaiutinjärjestelmää per pakkaus. • Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

on Pioneerin vaihesäätötekniikalla varustettuihin tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa korkealaatuisen äänentoiston kustakin osasta parantamalla kokonaisvaiheen sopivuutta.

© 2011 PIONEER CORPORATION. Kaikki oikeudet pidätetään.

Jos haluat hävittää tuotteen, älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä. EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote). Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi. Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle.
