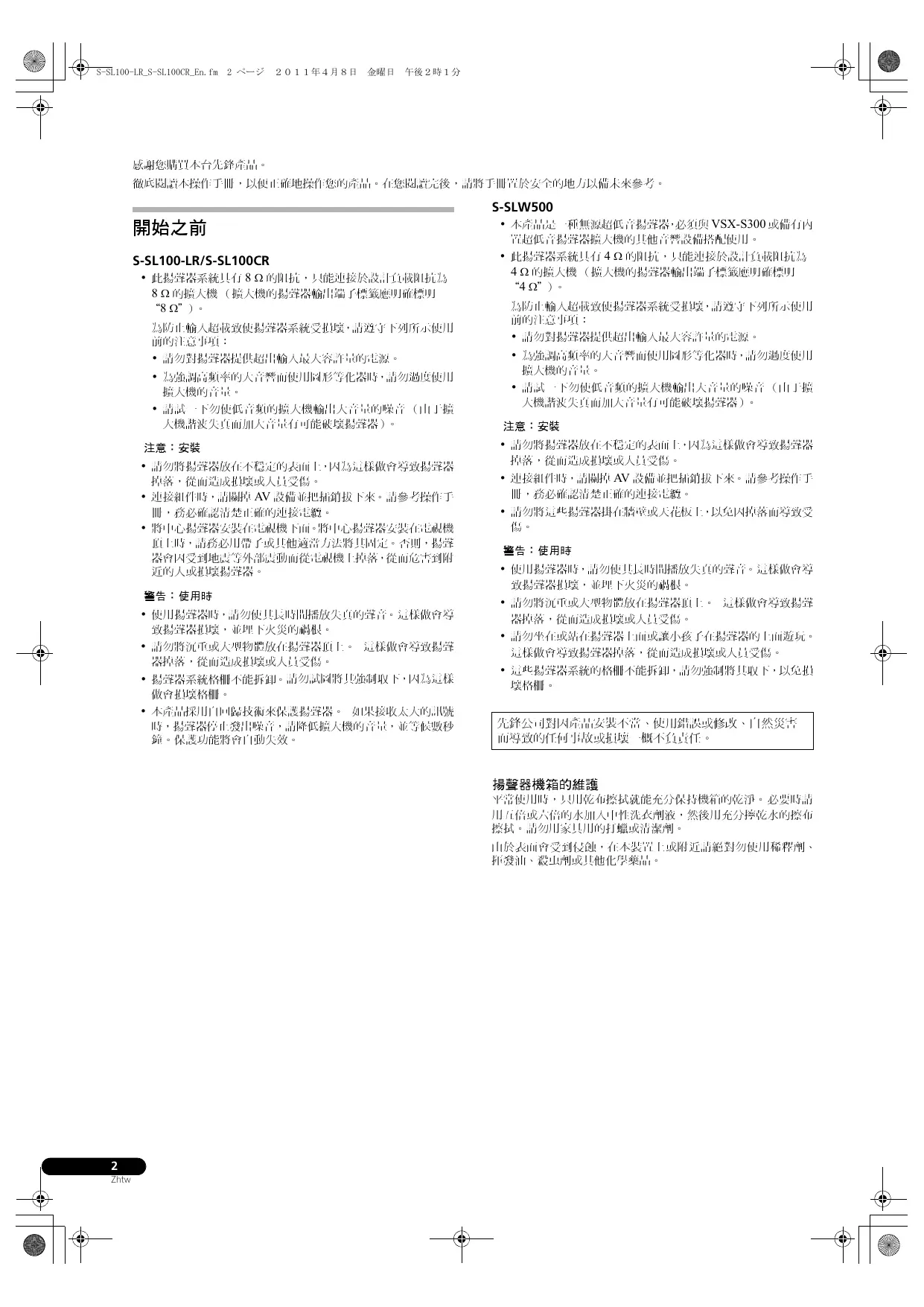

感謝您購買本台先鋒產品。 徹底閱讀本操作手冊，以便正確地操作您的產品。 在您閱讀完後，請將手冊置於安全的地方以備未來參考。

開始之前 S-SL100-LR/S-SL100CR • 此揚聲器系統具有 8 Ω 的阻抗，只能連接於設計負載阻抗為 8 Ω 的擴大機 （擴大機的揚聲器輸出端子標籤應明確標明 “8 Ω＂）。 為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用 前的注意事項： • 請勿對揚聲器提供超出輸入最大容許量的電源。 • 為強調高頻率的大音響而使用圖形等化器時，請勿過度使用 擴大機的音量。 • 請試一下勿使低音頻的擴大機輸出大音量的噪音 （由于擴 大機諧波失真而加大音量有可能破壞揚聲器）。 注意： 安裝 • 請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器 掉落，從而造成損壞或人員受傷。 • 連接組件時，請關掉 AV 設備並把插銷拔下來。 請參考操作手 冊，務必確認清楚正確的連接電纜。 • 將中心揚聲器安裝在電視機下面。將中心揚聲器安裝在電視機 頂上時，請務必用帶子或其他適當方法將其固定。否則，揚聲 器會因受到地震等外部震動而從電視機上掉落，從而危害到附 近的人或損壞揚聲器。 警告： 使用時 • 使用揚聲器時，請勿使其長時間播放失真的聲音。 這樣做會導 致揚聲器損壞，並埋下火災的禍根。 • 請勿將沉重或大型物體放在揚聲器頂上。 這樣做會導致揚聲 器掉落，從而造成損壞或人員受傷。 • 揚聲器系統格柵不能拆卸。請勿試圖將其強制取下，因為這樣 做會損壞格柵。 • 本產品採用自回歸技術來保護揚聲器。 如果接收太大的訊號 時，揚聲器停止發出噪音，請降低擴大機的音量，並等候數秒 鐘。 保護功能將會自動失效。

• 本產品是一種無源超低音揚聲器，必須與 VSX-S300 或備有內 置超低音揚聲器擴大機的其他音響設備搭配使用。 • 此揚聲器系統具有 4 Ω 的阻抗，只能連接於設計負載阻抗為 4 Ω 的擴大機 （擴大機的揚聲器輸出端子標籤應明確標明 “4 Ω＂）。 為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用 前的注意事項： • 請勿對揚聲器提供超出輸入最大容許量的電源。 • 為強調高頻率的大音響而使用圖形等化器時，請勿過度使用 擴大機的音量。 • 請試一下勿使低音頻的擴大機輸出大音量的噪音 （由于擴 大機諧波失真而加大音量有可能破壞揚聲器）。 注意： 安裝 • 請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器 掉落，從而造成損壞或人員受傷。 • 連接組件時，請關掉 AV 設備並把插銷拔下來。 請參考操作手 冊，務必確認清楚正確的連接電纜。 • 請勿將這些揚聲器掛在牆壁或天花板上，以免因掉落而導致受 傷。 警告： 使用時 • 使用揚聲器時，請勿使其長時間播放失真的聲音。這樣做會導 致揚聲器損壞，並埋下火災的禍根。 • 請勿將沉重或大型物體放在揚聲器頂上。 這樣做會導致揚聲 器掉落，從而造成損壞或人員受傷。 • 請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊玩。 這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。 • 這些揚聲器系統的格柵不能拆卸，請勿強制將其取下，以免損 壞格柵。

先鋒公司對因產品安裝不當、使用錯誤或修改、自然災害 而導致的任何事故或損壞一概不負責任。

揚聲器機箱的維護 平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。 必要時請 用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布 擦拭。 請勿用家具用的打蠟或清潔劑。 由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、 揮發油、殺虫劑或其他化學藥品。

超低音揚聲器可以豎著放或橫著放。 出廠設置為橫放。

S-SL100-LR • 揚聲器電纜 (4 m) x 2 • 防滑墊 x 8 • 保證卡 x 1 （只限於歐洲機型） • 操作手冊 （本手冊）

S-SL100CR • 揚聲器電纜 (4 m) x 1 • 揚聲器電纜 (10 m) x 2 • 防滑墊 x 12

腳是用十字頭螺絲固定的；請用十字頭螺絲起子將其取下。

腳安放處，請用附送的密封件來遮掩螺絲孔。

3 超低音揚聲器安裝表面的四角，請墊上防滑墊。 請注意 : 防 滑墊並非所有表面均有效，所以不要安裝在光滑的表面上。

S-SLW500 • 揚聲器電纜 (3 m) x 1

• 密封件 x 4 • 保證卡 x 1 （只限於歐洲機型）

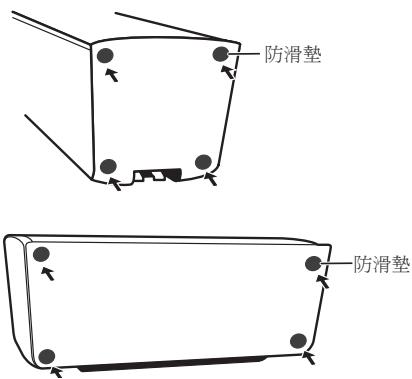

S-SL100-LR/S-SL100CR 使用防滑墊 視安裝地點的需要使用附送的防滑墊。

將本裝置側著放在不會割傷本裝置的軟布或其他物料上。 ؐ᡾ Ĵ ٪ྥჭ ٪ྥჭ

• 請勿試圖在本裝置傾斜時進行上述操作。 請將本裝置側著放 在不會割傷本裝置的軟布或其他物料上。 ٪ྥჭ

• 將揚聲器系統裝在電視機架或影音機架上時，機架或其他音響 部件會因揚聲器震動而震動。 要注意確認機架擱板或其他部 件不因震動而位移。

• 請勿將磁盤 (DVD，CD) 播放器放在超低音揚聲器頂上，因為 聲音會因震動而跳越。

• 安裝時，要在本裝置的背面和牆壁之間留出 10 cm 的間隙。垂 直安裝時，也要在本裝置的左邊和牆壁之間留出 10 cm 的間 隙。 如果留出的間距不夠，本裝置性能會發生異常或故障。 • 因為揚聲器系統很重，安裝在不穩定的地方是極其危險的，應 予嚴加禁止。揚聲器掉落會導致損壞或人員受傷。

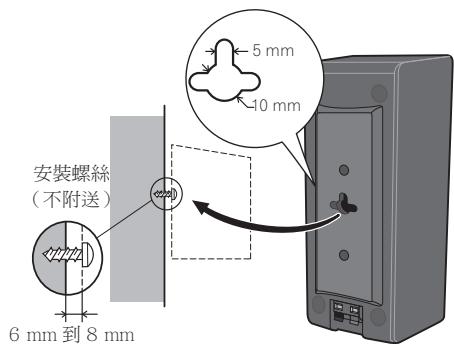

前面，中心和環繞聲揚聲器上有一個安裝孔，能用來將揚聲器裝 在牆壁上。 6

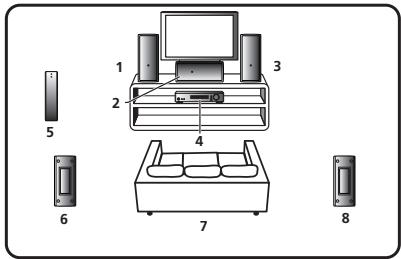

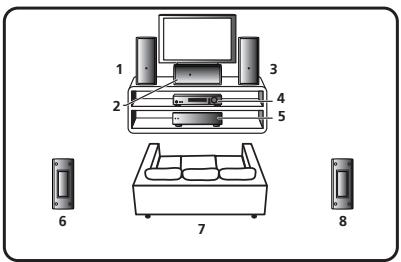

左前方揚聲器 中心揚聲器 右前方揚聲器 接收器 超低音揚聲器 環繞聲左邊揚聲器 聆聽位置 環繞聲右邊揚聲器

安裝前 • 切記揚聲器系統很重，其重量足以使螺絲鬆動或使牆壁質料不 勝負荷，從而導致揚聲器掉落。 請確認您要安裝揚聲器的牆壁 足以支撐揚聲器。 請勿安裝在膠合板或表面柔軟的牆壁上。 • 安裝螺絲不隨機附送。 請使用適合於牆壁質料並足以支撐揚 聲器重量的螺絲。

• 如果無法斷定牆壁的品質和強度，請向專業人員查詢。

S-SL100-LR/S-SL100CR • 左右安裝的前揚聲器要相距約 1.8 到 2.7 m。 兩者要安裝得與 電視機等距離，並使其離地高度相等。

• 先鋒公司對因安裝不當而導致的事故或損壞一概不負責任。

• 選購件的揚聲器台架可以買來架構環繞聲揚聲器達到或稍高 於聆聽者耳朵的高度，把它安裝得最為理想。

• 如果環繞聲揚聲器安裝得離聆聽者位置太遠，環繞聲效果將會 降低。

• 本系統配備的揚聲器系統設計得能在 CRT 電視機或彩色監視 器近旁使用。 然而，若因如此安裝而導致彩色失真，則請關掉 CRT 電視機或彩色監視器的電源 15 到 30 分鐘，然後再打開 電源。 裝於 CRT 電視機或彩色監視器內的自消磁功能將會改 善揚聲器對影像的影響。若彩色失真仍然沒有改善，請將揚聲 器拿開，使其離屏幕遠一些。 若附近裝有產生磁場的磁鐵或器 件，將會與揚聲器系統相互作用而導致 CRT 電視機或彩色監 視器的彩色失真。

S-SLW500 • 超低音揚聲器產生特別低的單耳聲，是利用人耳對低頻聲音的 方向靈敏性很低這一事實的。 因此，超低音揚聲器能放在各種 不同的地方，但若放得太遠，超低音揚聲器和其他揚聲器的聲 音間的聯動，聽起來會顯得很不自然。來自超低音揚聲器的聲 音強度可以改變與牆壁的距離來加以調整。 • 超低音揚聲器並非磁性屏蔽的，所以不能放在電視機或監視器 的近旁，因為磁體的互相作用會導致電視屏幕上的彩色失真。 容易受到磁性影響的器件 ( 磁卡、手錶、錄影帶等 ) 請勿放在 超低音揚聲器的附近。

• 請勿將本產品安裝在牆壁上或吊在天花板上。 如果本裝置掉 落，將會導致人員受傷。

將附送的揚聲器電線的一端連接於各揚聲器的背面。 • 將作有彩色標誌的的電線連接於紅色正極 （＋）端子；將扁 平電線連接於黑色負極 （－）端子。 按下彈簧凸片，並如下 圖所示插入電線。 鬆開凸片將電線夾緊。 कՔ ĩĬĪ Ҕ྄

機殼. . . . . . . . . . . . . . . . 密閉箱書架型 （磁性屏蔽） 外形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm x 7 cm，實物尺寸 電阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω 頻率範圍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Hz 到 20 kHz 靈敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 dB 最大輸入功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W 外形尺寸 . . . . . .86.5 mm （寬）x 206 mm （高） x 85.5 mm （深） 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.7 kg

附件 (S-SL100-LR) 揚聲器電纜 (4 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 防滑墊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 保證卡 （只限於歐洲機型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 操作手冊 （本手冊）

2 將電線的另一端連接於擴大機揚聲器輸出端子 （詳見擴大機 操作手冊）。

附件 (S-SL100CR) 揚聲器電纜 (4 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 揚聲器電纜 (10 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 防滑墊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 保證卡 （只限於歐洲機型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

• 這些揚聲器端子帶有危險的 (HAZARDOUS LIVE) 通電電 壓。為了防止連接或斷開揚聲器電線時發生電震休克的危險， 請在觸摸任何非絕緣零部件之前，先將電源線斷開。

• 連接插頭之後，輕輕拉一下電線，確認電線的兩端牢靠地連接 於端子上。 連接不好會造成噪音和聲音中斷。

機殼. . . . . . . . . . . . . . . . . . . . . 低音反射書架型 外形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm 錐形 電阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω 頻率範圍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Hz t 到 2.0 kHz 靈敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78 dB 最大輸入功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W 外形尺寸 外形尺寸 . . . . .435 mm （寬） x 121 mm （高）x 360 mm （深） 外形尺寸 . . .108.5 mm （寬） x 435 mm （高）x 360 mm （深） 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5 kg

• 如果電線芯線脫離端子使芯線互相接觸，將會給接收器施加過 大的額外負荷。 這會導致擴大機停止動作，甚至於損壞接收 器。 • 使用連接於接收器的成套揚聲器時，如果揚聲器之一 （左或 右）的極性 （正負）接反，您將不能獲得正常的立體聲效果。

操作 （S-SL100-LR/S-SL100CR） 因為 S-SL100-LR/S-SL100CR 設計成小型衛星揚聲器，要使其 播出豐實的低音最好同時使用超低音揚聲器。 在此情況下，請將 擴大機 （接收器）揚聲器設定值設定於 “small＂ ( 小 )，並將交 越頻率設定至 200 Hz。

揚聲器電纜 (3 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 防滑墊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 保證卡 （只限於歐洲機型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

ݨ • S-SL100-LR 出貨時每一包裝均附有兩個揚聲器系統。

• S-SL100CR 出貨時每一包裝均附有三個揚聲器系統。 • 規格及設計因產品改善而有所變更，恕不另行通知。

是根據日本先鋒公司開發的相控制的技術概念。 這是通過 從錄音到播放改善階段匹配特性的產品所授予的商標。
