用户手册 HTP-SLH500 PIONEER

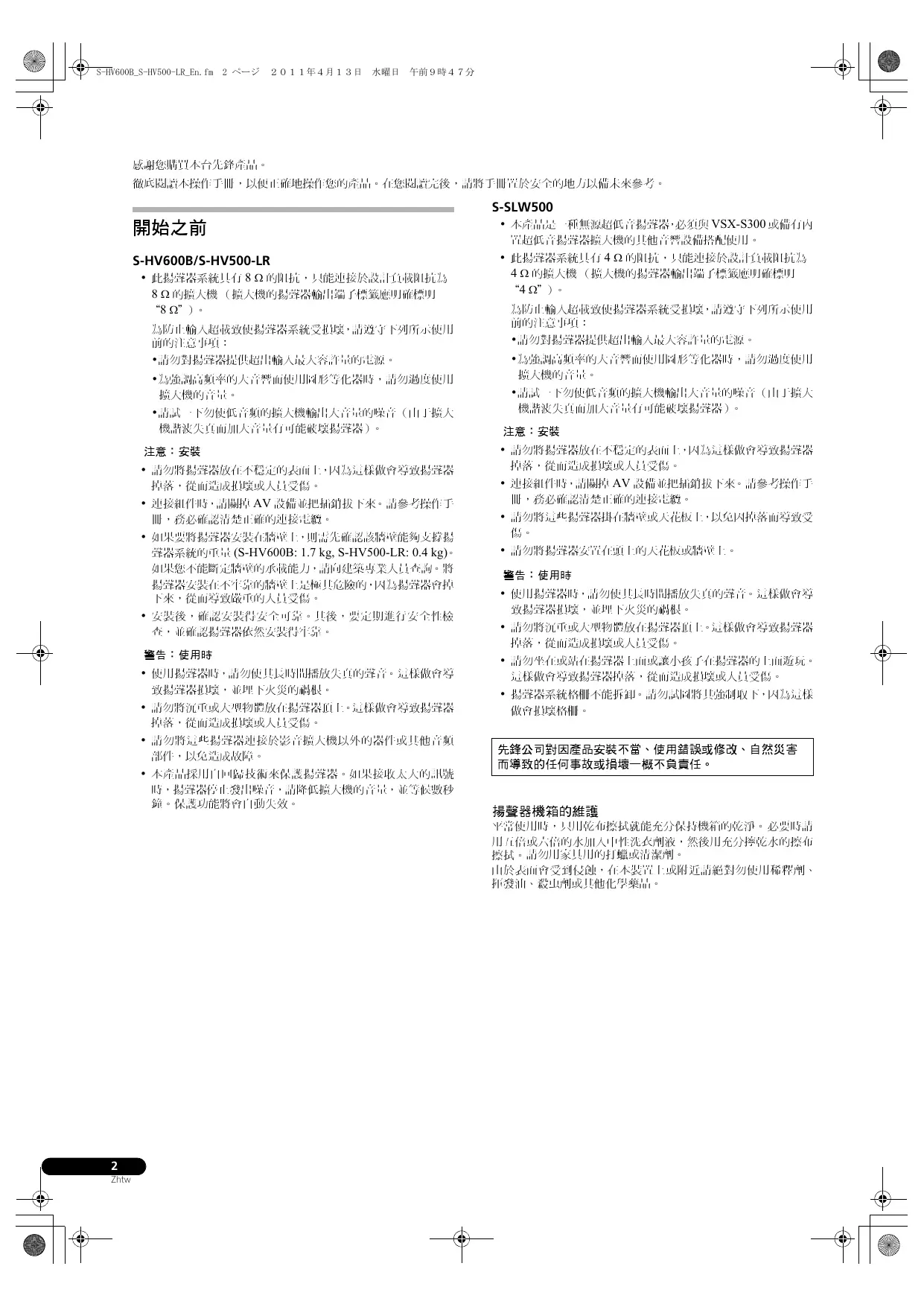

感謝您購買本台先鋒產品。 徹底閱讀本操作手冊，以便正確地操作您的產品。 在您閱讀完後，請將手冊置於安全的地方以備未來參考。

• 本產品是一種無源超低音揚聲器，必須與 VSX-S300 或備有內 置超低音揚聲器擴大機的其他音響設備搭配使用。

• 此揚聲器系統具有 4 Ω 的阻抗，只能連接於設計負載阻抗為 4 Ω 的擴大機 （擴大機的揚聲器輸出端子標籤應明確標明 “4 Ω＂）。

• 此揚聲器系統具有 8 Ω 的阻抗，只能連接於設計負載阻抗為 8 Ω 的擴大機 （擴大機的揚聲器輸出端子標籤應明確標明 “8 Ω＂）。 為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用 前的注意事項： •請勿對揚聲器提供超出輸入最大容許量的電源。 •為強調高頻率的大音響而使用圖形等化器時，請勿過度使用 擴大機的音量。 •請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大 機諧波失真而加大音量有可能破壞揚聲器）。 注意： 安裝 • 請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器 掉落，從而造成損壞或人員受傷。 • 連接組件時，請關掉 AV 設備並把插銷拔下來。 請參考操作手 冊，務必確認清楚正確的連接電纜。 • 如果要將揚聲器安裝在牆壁上，則需先確認該牆壁能夠支撐揚 聲器系統的重量 (S-HV600B: 1.7 kg, S-HV500-LR: 0.4 kg)。 如果您不能斷定牆壁的承載能力，請向建築專業人員查詢。 將 揚聲器安裝在不牢靠的牆壁上是極其危險的，因為揚聲器會掉 下來，從而導致嚴重的人員受傷。 • 安裝後，確認安裝得安全可靠。其後，要定期進行安全性檢 查，並確認揚聲器依然安裝得牢靠。 警告： 使用時 • 使用揚聲器時，請勿使其長時間播放失真的聲音。 這樣做會導 致揚聲器損壞，並埋下火災的禍根。 • 請勿將沉重或大型物體放在揚聲器頂上。這樣做會導致揚聲器 掉落，從而造成損壞或人員受傷。 • 請勿將這些揚聲器連接於影音擴大機以外的器件或其他音頻 部件，以免造成故障。 • 本產品採用自回歸技術來保護揚聲器。如果接收太大的訊號 時，揚聲器停止發出噪音，請降低擴大機的音量，並等候數秒 鐘。 保護功能將會自動失效。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用 前的注意事項： •請勿對揚聲器提供超出輸入最大容許量的電源。 •為強調高頻率的大音響而使用圖形等化器時，請勿過度使用 擴大機的音量。 •請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大 機諧波失真而加大音量有可能破壞揚聲器）。 注意： 安裝 • 請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器 掉落，從而造成損壞或人員受傷。 • 連接組件時，請關掉 AV 設備並把插銷拔下來。 請參考操作手 冊，務必確認清楚正確的連接電纜。 • 請勿將這些揚聲器掛在牆壁或天花板上，以免因掉落而導致受 傷。 • 請勿將揚聲器安置在頭上的天花板或牆壁上。 警告： 使用時 • 使用揚聲器時，請勿使其長時間播放失真的聲音。這樣做會導 致揚聲器損壞，並埋下火災的禍根。 • 請勿將沉重或大型物體放在揚聲器頂上。這樣做會導致揚聲器 掉落，從而造成損壞或人員受傷。 • 請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊玩。 這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。 • 揚聲器系統格柵不能拆卸。請勿試圖將其強制取下，因為這樣 做會損壞格柵。

先鋒公司對因產品安裝不當、使用錯誤或修改、自然災害 而導致的任何事故或損壞一概不負責任。

揚聲器機箱的維護 平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。 必要時請 用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布 擦拭。 請勿用家具用的打蠟或清潔劑。 由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、 揮發油、殺虫劑或其他化學藥品。

包裝箱中的內容 S-HV600B • 托架 x 2 • 防滑墊 x 2 • 拉線桿 x 4 • 保證卡 x 1 （只限於歐洲機型） • 操作手冊 （本手冊）

特點 • 聲音從揚聲器的兩側 ( 柵網 ) 發出。 • 本揚聲器具有能從全方向發出聲音的特點。 與普通揚聲器相 反 , 下面所示方向為 “前面＂。要欣賞最佳音響，請將揚聲器 的方向調整好，使 “前面＂對準自己收聽的位置。

• 托架 x 2 • 螺絲 ( 接線頭 ) x 2 • 螺絲 ( 平頭 ) x 4 • 六角螺母 x 2 • 密封件 x 2 • 保證卡 x 1 （只限於歐洲機型）

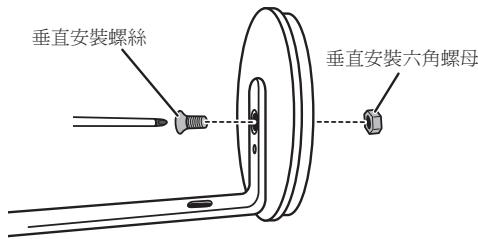

2 用垂直安裝螺栓和六角螺母，將垂直安裝拉線桿緊固於底座 上。 請務必確認六角螺母緊緊裝入底座底部的六角槽內。

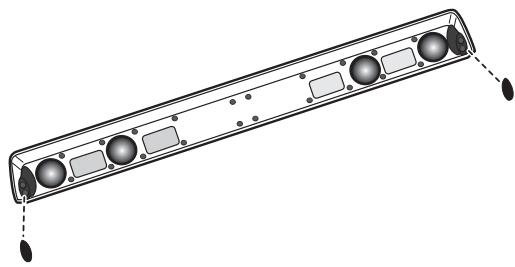

將防滑墊墊在腳底面。 ࠮ޣԋ၇ᖴ๜ ࠮ޣԋ၇ϳِᖴҕ

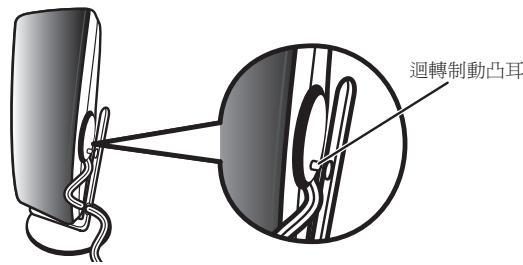

使迴轉制動凸耳對正底座上的孔。 ଠᙾښ୞ѐՇ ଠᙾښ୞ѐՇ

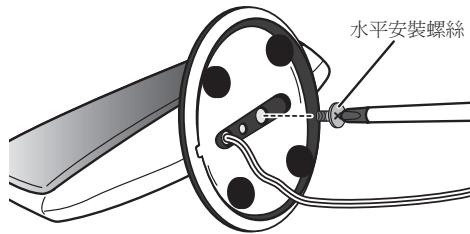

用水平安裝螺絲將揚聲器從底座背面擰緊於底座上。

用垂直安裝螺絲將揚聲器擰緊於垂直拉線桿上。

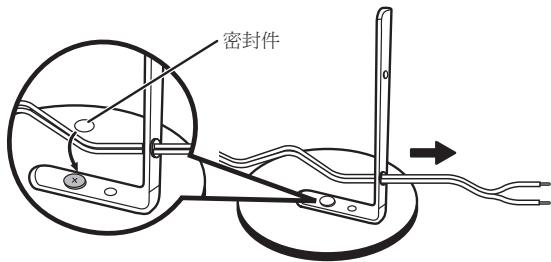

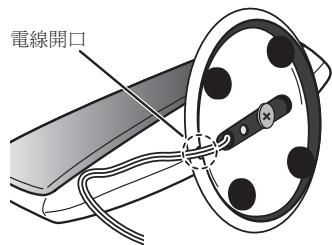

將揚聲器擺好，使揚聲器電線能穿過底座上的槽。 Ⴌጤ໡π

S-SLW500 安裝超低音揚聲器 超低音揚聲器可以豎著放或橫著放。 出廠設置為橫放。

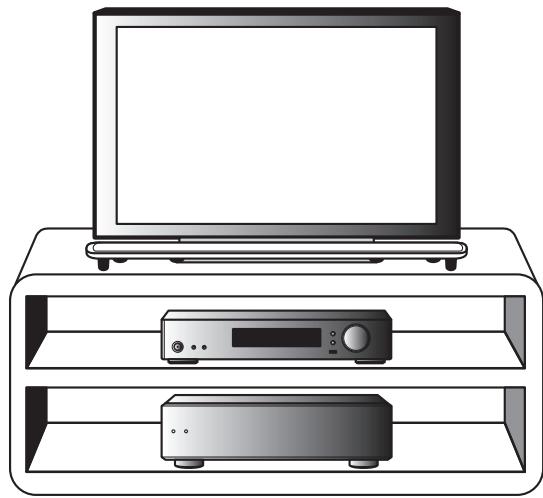

安裝 安裝位置 安裝例 : S-HV600B 與 S-SLW500 通用

腳是用十字頭螺絲固定的；請用十字頭螺絲起子將其取下。

腳安放處，請用附送的密封件來遮掩螺絲孔。

3 超低音揚聲器安裝表面的四角，請墊上防滑墊。 請注意 : 防 滑墊並非所有表面均有效，所以不要安裝在光滑的表面上。 ؐ᡾ IJ ရ

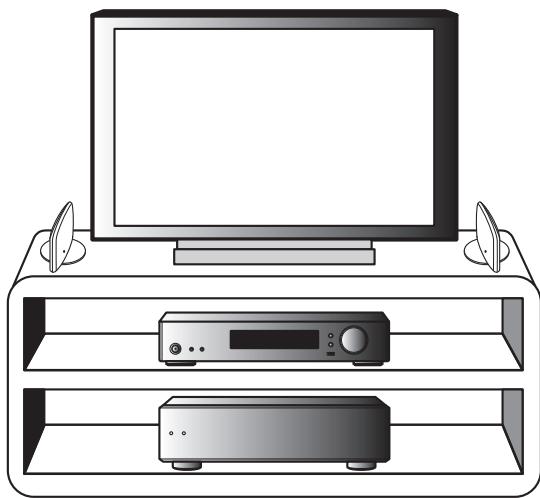

安裝例 : S-HV500-LR 與 S-SLW500 通用 ؐ᡾ ij ஞࡍӈ

• 請勿試圖在本裝置傾斜時進行上述操作。將本裝置側著放在不 會割傷本裝置的軟布或其他物料上。

S-HV600B • 透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。 • 本揚聲器系統並非磁性屏蔽設計。因此，如果揚聲器放置於傳 統 CRT 電視機近旁，將會造成彩色失真。在此情況下，請將 揚聲器移開電視機遠一些。此外，容易受到磁性影響的器件 （磁卡、手錶、錄影帶等）切勿放在本揚聲器近旁。 • 如果房間有很嚴重的迴響情況，建議您在牆壁上懸掛厚的織 品，並且／或在地板上放置地毯以減輕迴響。 若要得到最好的 效果，請將牆壁完全覆蓋。

• 將揚聲器安裝在不穩定的地方是非常危險的，應嚴加禁止。 • 請勿將揚聲器安裝在電視機頂上或其他不穩定的地方。揚聲器 會掉下來，從而導致損壞或人員受傷。

將揚聲器安裝在牆壁上時 S-HV600B/S-HV500-LR 安裝前

• 切記揚聲器系統很重，其重量足以使螺絲鬆動或使牆壁質料不 勝負荷，從而導致揚聲器掉落。 請確認您要安裝揚聲器的牆壁 足以支撐揚聲器。 請勿安裝在膠合板或表面柔軟的牆壁上。

• 使用薄型電視機時，請將揚聲器放在離電視機 5 cm 以上的電視 機側面。

• 安裝螺絲不隨機附送。請使用適合於牆壁質料並足以支撐揚聲 器重量的螺絲。

• 透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。

• 使用 CRT 電視機時，要使揚聲器離開電視機 10 cm。因為這些 揚聲器設計得只能用於 低磁漏，視安裝條件而定，電視影像 可能會產生一些黑色拖影。 在此情況下，請關掉電視電源，並 等候 15 到 30 分鐘。 如果仍然有黑色拖影產生，請將揚聲器 系統拿開電視機遠一些。 • 如果房間有很嚴重的迴響情況，建議您在牆壁上懸掛厚的織 品，並且／或在地板上放置地毯以減輕迴響。 若要得到最好的 效果，請將牆壁完全覆蓋。

• 如果無法斷定牆壁的品質和強度，請向專業人員查詢。 • 先鋒公司對因安裝不當而導致的事故或損壞一概不負責任。

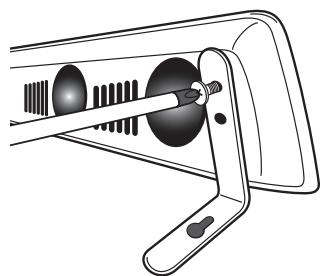

用十字螺絲起子來取下兩個將台架固定於揚聲器上的螺釘。

用步驟一取下的兩個螺絲，將安裝用具固定於揚聲器上。

• 將揚聲器安裝在不穩定的地方是非常危險的，應嚴加禁止。 • 請勿將揚聲器安裝在電視機頂上或其他不穩定的地方。揚聲器 會掉下來，從而導致損壞或人員受傷。

S-SLW500 • 超低音揚聲器產生特別低的單耳聲，是利用人耳對低頻聲音的 方向靈敏性很低這一事實的。 因此，超低音揚聲器能放在各種 不同的地方，但若放得太遠，超低音揚聲器和其他揚聲器的聲 音間的聯動，聽起來會顯得很不自然。來自超低音揚聲器的聲 音強度可以改變與牆壁的距離來加以調整。 • 左右安裝的前揚聲器要相距約 1.8 到 2.7 m。 兩者要安裝得與 電視機等距離，並使其離地高度相等。 • 選購件的揚聲器台架可以買來架構環繞聲揚聲器達到或稍高 於聆聽者耳朵的高度，把它安裝得最為理想。 • 如果環繞聲揚聲器安裝得離聆聽者位置太遠，環繞聲效果將會 降低。 • 超低音揚聲器並非磁性屏蔽的，所以不能放在電視機或監視器 的近旁，因為磁體的互相作用會導致電視屏幕上的彩色失真。 容易受到磁性影響的器件 ( 磁卡、手錶、錄影帶等 ) 請勿放在 超低音揚聲器的附近。

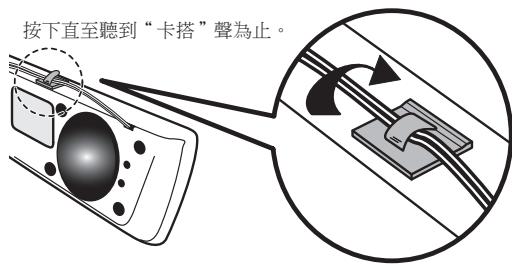

3 如圖所示將附送的拉線桿固定於本裝置頂上，並將電纜集中 在此。 ࡹίޣՎ᠚ژɆ ћཧ ɇᖑ࣐ЦȄ

• 將揚聲器系統裝在電視機架或影音機架上時，機架或其他音響 部件會因揚聲器震動而震動。 要注意確認機架擱板或其他部 件不因震動而位移。 • 請勿將磁盤 (DVD，CD) 播放器放在超低音揚聲器頂上，因為 聲音會因震動而跳越。 • 安裝時，要在本裝置的背面和牆壁之間留出 10 cm 的間隙。垂 直安裝時，也要在本裝置的左邊和牆壁之間留出 10 cm 的間 隙。 如果留出的間距不夠，本裝置性能會發生異常或故障。 • 因為揚聲器系統很重，安裝在不穩定的地方是極其危險的，應 予嚴加禁止。 揚聲器掉落會導致損壞或人員受傷。

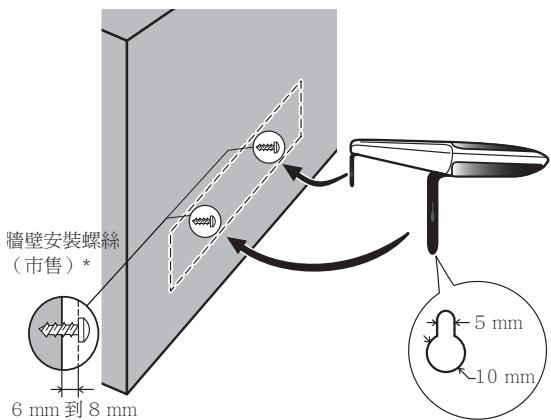

安裝在牆壁上。 • 將本裝置安裝在牆壁上時，裝置的重量本身和安裝方法不妥會 導致翻倒或掉落的危險。 要非常細心地防止偶發事故。 • 安裝時，注意確認所選的安裝部位足夠支撐裝置的重量。 如果 您無法斷定牆壁的強度，請向建築專業人員查詢。 • 先鋒公司對因安裝錯誤或安裝不當、擅自修改本裝置、自然災 害所導致的損壞或受傷 , 一概不負責任。

將本裝置安裝在附件以外的任何揚聲器台架或底座上時，請使用 附送的托架。 用 M5 螺絲來安裝。 安裝螺絲不隨機附送。遵照您所選購的揚聲 器台架和底座的說明書進行安裝。

IJıġŮŮ ķġŮŮ ژĹġŮŮ * ᕔᏪԋ၇ᖴ๜ϛєࢃӶϲȄ፝ՄኍژᕔᏪޠᆎ᜹ڸඵᖑᏣ قಜޠ२໕Ȃᗋຶᎍ࿌ޠᖴ๜Ȅ

在牆上相距 818 mm 的地方打開兩個孔。

S-HV500-LR 壁上安裝 要將本裝置安裝在牆壁上，需先使用垂直安裝螺絲將壁上安裝托 架擰緊於本裝置上，然後將托架固定於牆壁上。

連結 連結電線 S-HV600B/S-HV500-LR 1

關閉擴大機的電源。 • 將作有彩色標誌的的電線連接於紅色正極 （＋）端子；將扁 平電線連接於黑色負極 （－）端子。 ՎҔ྄ ĩĬĪ ᆓ ȞकՔȟ कՔᆔ

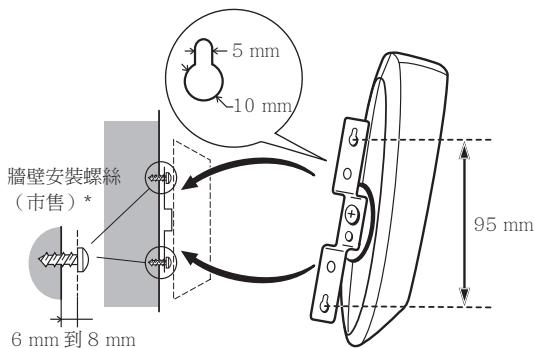

將本裝置安裝在牆壁上時，請確認牆壁的構造類型適合於安裝螺 絲 （市售）完全擰進去，並能將揚聲器安裝牢固。 用強度不夠的脆弱材料做成的牆壁無法支撐揚聲器的重量，很有 可能導致揚聲器掉落。 在牆上相距 95 mm 的地方打開兩個孔。

2 將電線的另一端連接於擴大機揚聲器輸出端子 （詳見擴大機 操作手冊）。

將附送的揚聲器電線的一端連接於各揚聲器的背面。 • 將作有彩色標誌的的電線連接於紅色正極 （＋）端子；將扁 平電線連接於黑色負極 （－）端子。 按下彈簧凸片，並如下 圖所示插入電線。 鬆開凸片將電線夾緊。 कՔ ĩĬĪ Ҕ྄

2 將電線的另一端連接於擴大機揚聲器輸出端子 （詳見擴大機 操作手冊）。

• 這些揚聲器端子帶有危險的 (HAZARDOUS LIVE) 通電電 壓。 為了防止連接或斷開揚聲器電線時發生電震休克的危險， 請在觸摸任何非絕緣零部件之前，先將電源線斷開。 • 連接插頭之後，輕輕拉一下電線，確認電線的兩端牢靠地連接 於端子上。連接不好會造成噪音和聲音中斷。 • 如果電線芯線脫離端子使芯線互相接觸，將會給接收器施加過 大的額外負荷。 這會導致擴大機停止動作，甚至於損壞接收 器。 • 使用連接於接收器的成套揚聲器時，如果揚聲器之一 （左或 右）的極性 （正負）接反，您將不能獲得正常的立體聲效果。

操作 (S-HV600B/S-HV500-LR) 因為 S-HV600B/S-HV500-LR 設計成小型衛星揚聲器，要使其播 出豐實的低音最好同時使用超低音揚聲器。 在此情況下，請將擴 大機 （接收器）揚聲器設定值設定於 “small＂ ( 小 )，並將交越 頻率設定至 200 Hz。

規格 S-HV600B 機殼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 封閉式 配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 路 低音揚聲器／超低音揚聲器 . . . . . . . . . . . . . . . . . . 5.7 cm x 3 cm ( 雙面 ) x 4 個 / 2 cm 圓頂型 x 4 個 電阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω 頻率範圍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 Hz 到 32 kHz 靈敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76 dB ( 總共 82 dB*) 最大輸入功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W 交越頻率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5 kHz 外形尺寸 . . . . . . . . 900 mm （寬） x 66 mm （高） x 93 mm （深） 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7 kg

附件 托架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 防滑墊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 拉線桿 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 保證卡 （只限於歐洲機型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 操作手冊 （本手冊）

S-HV500-LR 機殼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 封閉式 配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 路 低音揚聲器／超低音揚聲器 . . . . . . . . . . . . . . . . . .5.7 cm x 3 cm ( 雙面 ) x 2 個 / 2 cm 圓頂型 x 2 個 電阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω 頻率範圍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 Hz 到 32 kHz 靈敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76 dB ( 總共 82 dB*) 最大輸入功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W 交越頻率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5 kHz 外形尺寸 外形尺寸 . . . . 207 mm （寬） x 100 mm （高） x 100 mm （深） 外形尺寸 . . . . 100 mm （寬） x 225 mm （高） x 100 mm （深） 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4 kg

附件 底座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 支撐臂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 托架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 螺絲 ( 接線頭 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 螺絲 ( 平頭 ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 六角螺母 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 保證卡 （只限於歐洲機型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 操作手冊 （本手冊）

S-SLW500 機殼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 低音反射書架型 外形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm 錐形 電阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω 頻率範圍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Hz 到 2.0 kHz 靈敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78 dB 最大輸入功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W 外形尺寸 外形尺寸 . . . . 435 mm （寬） x 121 mm （高） x 360 mm （深） 外形尺寸 . . 108.5 mm （寬） x 435 mm （高） x 360 mm （深） 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5 kg

ݨ • S-HV500-LR 出貨時每一包裝均附有兩個揚聲器系統。 • 規格及設計因產品改善而有所變更，恕不另行通知。

* 因為這些揚聲器從兩邊發出聲音，所以輸出是成倍的。 音量相 當於普通揚聲器的 82 dB。 ©
