HTP-SLH500 - Hjemmebiograf lydsystem PIONEER - Gratis brugsanvisning og manual

Produkttype	Hjemmebiograf lydsystem (kit af passive højttalere)
Mærke	PIONEER
Model	HTP-SLH500
Inkluderede højttalere	2 × S-HV600B (front-højttalere), 2 × S-HV500-LR (surround-højttalere), 1 × S-SLW500 (subwoofer)
Nominel impedans	8 Ω (S-HV600B, S-HV500-LR) ; 4 Ω (S-SLW500)
Maksimal indgangseffekt	100 W pr. højttaler
Frekvensrespons	35 Hz – 32 kHz (hele systemet)
Mål (S-HV600B)	900 (B) × 66 (H) × 93 (D) mm
Mål (S-HV500-LR)	207 × 100 × 100 mm (vandret) / 100 × 225 × 100 mm (lodret)
Mål (S-SLW500)	435 × 121 × 360 mm (vandret) / 108,5 × 435 × 360 mm (lodret)
Vægt (S-HV600B)	1,7 kg
Vægt (S-HV500-LR)	0,4 kg
Vægt (S-SLW500)	4,5 kg
Akustisk konfiguration	S-HV600B: 2-vejs, 4 diskanter + 4 bashøjttalere; S-HV500-LR: 2-vejs; S-SLW500: 1-vejs, basrefleks
Følsomhed	76 dB (82 dB total) for S-HV600B/S-HV500-LR; 78 dB for S-SLW500
Anbefalet overgangsfrekvens	200 Hz (indstil forstærkeren på 'lille')
Kabinettype	S-HV600B: lukket; S-HV500-LR: lukket; S-SLW500: basrefleks
Medfølgende tilbehør	Vægbeslag, skridsikre puder, højttalerkabler (3 m), wirestiver, skruer, pakninger, garantibevis, brugsanvisning
Rengøring	Tør klud eller fortyndet neutralt rengøringsmiddel; brug ikke fortynder, benzin eller insektsprøjtemidler
Sikkerhed	Må ikke installeres på ustabil overflade; undgå tunge genstande på højttalerne; stil dig ikke på højttalerne; overhold polariteten
Vægmontering	Ja til S-HV600B og S-HV500-LR (skruer medfølger ikke)
Garanti	Garantibevis inkluderet (europæisk model)

Ofte stillede spørgsmål - HTP-SLH500 PIONEER

Hvordan tilslutter jeg højttalerne til modtageren?

Sluk for forstærkeren. Tilslut ledningen med farvet mærke til den røde terminal (+) og den anden ledning til den sorte terminal (-). Sørg for, at forbindelserne er strammet godt for at undgå støj og afbrydelser.

Hvilken forstærkereffekt anbefales?

Højttalerne understøtter en maksimal indgangseffekt på 100 W. Brug en forstærker, der er egnet til impedansen (8 Ω for satellithøjttalerne, 4 Ω for subwooferen). Overskrid ikke den maksimale effekt og undgå forvrængning.

Kan jeg montere højttalerne på væggen?

Ja, modellerne S-HV600B og S-HV500-LR kan monteres på væggen. Brug skruer, der passer til vægmaterialet (medfølger ikke). Hulafstand: 818 mm for S-HV600B, 95 mm for S-HV500-LR. Sørg for, at væggen kan bære vægten.

Hvordan rengør jeg højttalerne?

Tør kabinettet af med en tør klud. Brug om nødvendigt en klud fugtet med fortyndet neutralt rengøringsmiddel (5-6 gange vand) og godt vredet. Brug aldrig fortynder, benzin, insektsprøjtemiddel eller andre kemikalier.

Hvad er højttalernes impedans?

Front- og surroundhøjttalerne (S-HV600B, S-HV500-LR) har en impedans på 8 Ω. Subwooferen (S-SLW500) har en impedans på 4 Ω. Tilslut dem til en forstærker, der er designet til disse impedanser.

Hvordan justerer jeg subwooferen?

Subwooferen S-SLW500 er passiv og skal tilsluttes den dedikerede udgang på en forstærker (f.eks. VSX-S300). Juster afstanden til væggen for at ændre basintensiteten. Undgå at placere diskafspillere ovenpå på grund af vibrationer.

Hvad gør jeg ved forvrænget lyd?

Skru straks ned for forstærkeren. Lad ikke højttalerne køre med forvrængning i længere tid, da det kan beskadige højttalerne eller forårsage brand. Hvis lyden stopper, vent et par sekunder på, at beskyttelsen slår fra.

Kan jeg bruge disse højttalere med et fjernsyn?

Ja, men overhold afstandene: mindst 5 cm for et fladskærms-tv, 10 cm for et billedrørs-tv. Højttalerne er ikke magnetisk afskærmet, så farveforvrængning kan forekomme. Hold magnetkort og ure væk.

Hvordan monterer jeg S-HV500-LR-højttalerne lodret?

Brug den medfølgende lodrette monteringsstiver. Juster stiveren med hullet i basen, fastgør den med bolten og den sekskantede møtrik (sørg for, at møtrikken går ind i det sekskantede hak). Før ledningen gennem hullet, og fastgør derefter højttaleren med den lodrette monteringsskrue.

Hvad indeholder emballagen til HTP-SLH500-systemet?

Emballagen indeholder: 2× S-HV600B, 2× S-HV500-LR, 1× S-SLW500, vægbeslag, skridsikre puder, højttalerkabler (3 m), wirestiver, skruer, pakninger, garantibeviser og brugsanvisninger.

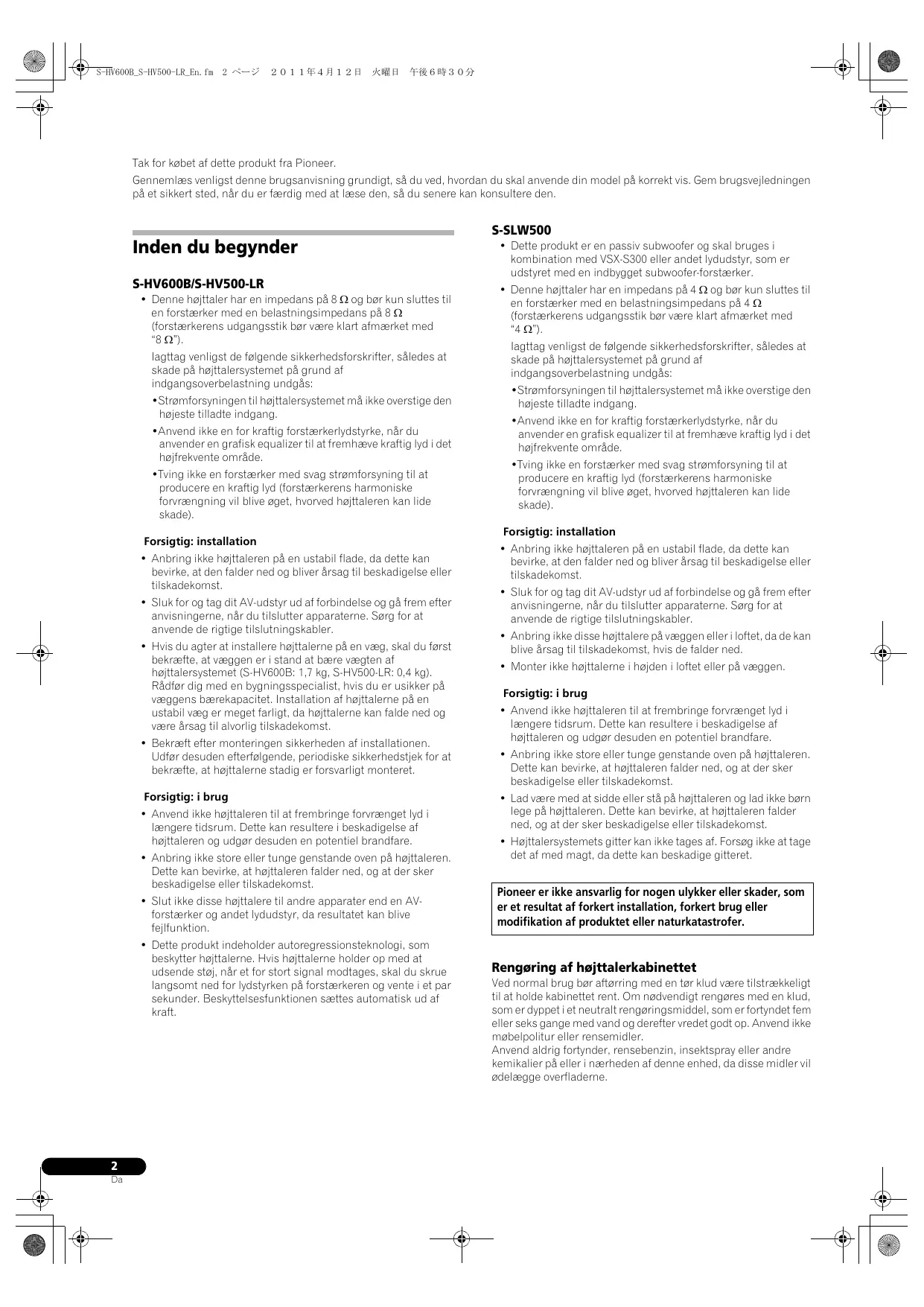

BRUGSANVISNING HTP-SLH500 PIONEER

• Denne højttaler har en impedans på 8 Ω og brk kun sluttes til en forstaerker med en belastningsimpedans på 8 Ω (forstaerkeres undgangsstik brø对不起 klart afmærket med "8 Ω").

lagttag venligst de falgende sikkerhedsforskrifter, saledes at skade pa hjgttalersystemet pa grund af indgangsoverbelastning undgås:

• Strøm Forsyninger til hjttalersystemet på ikke overstige den hjæste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, nár du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
  Tving ici en forstaerker med svag stromforsyning til at producere en kraftig lyd (forstaerkeres harmoniske forvengning vil blive oget, hvorved hjttaleren kan lide skade).

Forsigtig: installation

• Anbring ikke hjgttaleren på en ustabil flade, da dette kan bevirke, at den falder ned og bliver ørsag til beskadigelseller tilskadekomst.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem after anvisningerne, när du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.
• Hvis du agter at installere højttalerne på en væg, skal du Först bekrafft, at væggen er i stand at böre vægten af højttalersystemet (S-HV600B: 1,7 kg, S-HV500-LR: 0,4 kg). Rådfør dig med en bygningsspecialist, hvis du er usikker på væggens börekapacitet. Installation af højttalerne på enustabil væg er meget farligt, da højttalerne kan falde ned og[værærsag til alvorlig tilskadekomst.
• Bekraeft after monteringen sikkerheden af installationen. Udfor desuden afterfolgende, periodiske sikkerhedstjek for at bekraefte, at hjoittalerne stadig er forsvarligt monteret.

Forsigtig: i brug

• Anvend/DD hjgttaleren til at frembringe forvræŋget lyd i Iaengere tidsrum. Dette kan resultere i beskadigelse af hjoftaleren og udgør desuden en potentiel brandfare.
• Anbring ikke store eller tunge genstande oven på hjʊttaleren. Dette kan bevirke, at hjʊttaleren falder ned, og at der sker beskadigelseller tilskadekomst.
• Slut keinisse disse højttalere til andre apparater end en AV-forstærker og andet lydudstyr, da resultatet kan blive fejlfunktion.
• Dette produit indeholder autoregressionsteknologi, som beskytter højttalerne. Hvis højttalerne holder op med at udsende stoj, när et for stort signal modtages, skal du skrue langsomt ned for lydstyrken på forstærken og vente i et par sekunder. Beskyttesesfungtionen sættes automatisk ud af kraft.

S-SLW500

• Dette produit er en passiv subwoofer og skal bruges i kombination med VSX-S300 eller andet lydudstyr, som er udstyret med en indbygget subwoofer-forstærker.
• Denne højttaler har en impedans på 4 og bør kun sluttes til en forstærker med en belastningsimpedans på 4 (forstærkerens udgangsstik bør,vare klart afmærket med "4 ).

lagttag venligst de folgende sikkerhedsforskrifter, saledes at skade pa hjgttalersystemet pa grund af indgangsoverbelastning undgas:

• Strømforsyningen til hjttalersystemet på ikke overstige den hjosteste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, nár du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
  TvingIkne en forstaerker med svag strormforsyning til at producere en kraftig lyd (forstaerkeres harmoniske forvengning vil blive ogget, hvorved hjgttaleren kan lide skade).

Forsigtig: installation

• Anbring ikke højttaleren på en ustabil flade, da dette kan bevirke, at den falder ned og bliver Årsag til beskadigelseller tilskadekomst.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem after anvisningerne, när du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.
• Anbring/DDisse hoojttalere pa vaegeen elleri loftet, da de kan blive arsag til tilskadekomst, hvis de falder ned.
• Monter/DDhjttalerne i hjden i loftet ellr pa vaggen.

Forsigtig: i brug

• AnvendCREASE hogeittaleren til at frembringe forvrænget lyd i laengere tidsrum. Dette kan resultere i beskadigelse af hogeittaleren og udgør desuden en potentiel brandfare.
• Anbring ikke store eller tunge genstande oven på hjʊttaleren. Dette kan bevirke, at hjʊttaleren falder ned, og at der sker beskadigelseller tilskadekomst.
• Lad vare med at sidde aller stå på højttaleren og lad ikke børn lege på hjøttaleren. Dette kan bevirke, at hjøttaleren falder ned, og at der sker beskadigelseller tilskadekomst.
• Højttalersystemets gitter kan ikke tages af. Forsøg ikke at段时间 det af med magt, da dette kan beskadige gitteret.

Pioneer er ikke ansvarlig for nogen ulykker eller skader, som er et resultat af forkert installation, forkert brug aller modifikation afprodukter eller naturkatastrofer.

Rengoring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud vare tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengres med en klud, som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem eller segs gange med vand og derefter vredet godt op. Anvend ikke møbelpoltur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insettspray erler andre kemikalier pãller i nærheden af dette enhed, da disse midler vil ødelægge overfladerne.

Kassen indeholder

S-HV600B

• Beslag x 2
• Skridsikre puder x 2
  Tradstang x 4
• Garantikort x 1 (kun model til Europa)
• Brugsanvising (dette dokument)

S-HV500-LR

Fod × 2

• Stativarm x 2

• Beslag x 2
• Skrue (bindehovede) x 2
• Skrue (fladt hovede) x 4
• Sekskantmøtrik x 2
• Segl x 2
• Garantikort x 1 (kun model til Europa)
• Brugsanvisining (dette Dokument)

S-SLW500

Hojttalerledning (3m)× 1
- Skridsikre puder x 4
- Segl x 4
- Garantikort x 1 (kun model til Europa)

Egenskaber

• Lyden frembringes fra begge sider (gitternet) af højttaleren.
• Denne højttaler frembringer fuld lyd, der sendes i alle retninger. I modætning til almindelige hjøttalere er retningen som vist herunder "forsiden". For at opnå den optimale lydkvalitet, skal hjøttalerne vende således, at dette "forside" er rettet mod din lytleposition.

S-HV500-LR: Horizontal retning

S-HV500-LR: Vertical retning

Samling

S-HV600B

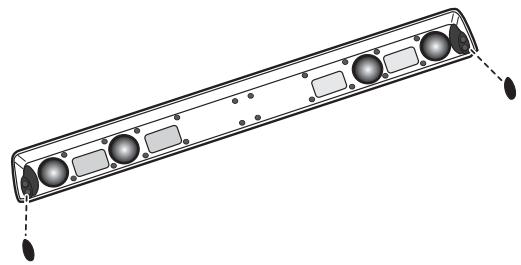

1 Sæt den skridsikre pude på benets underside.

S-HV500-LR

Horizontal retning

1 For hogehtalerledningen gennem hullet i foden.

2 Sæt rotationsstoptappen ud for hullet i foden.

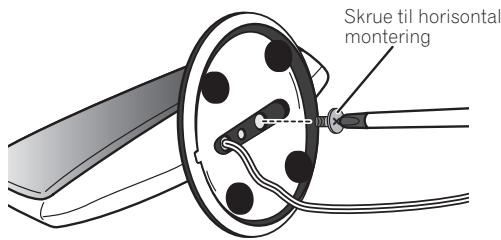

3 Fastgor hjojttaleren til foden med brug af skruen til horizontal montering fra bagsiden af hullet.

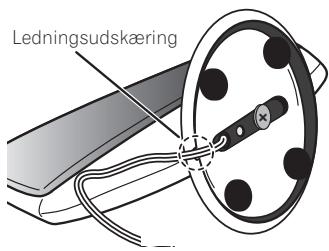

4 Anbring højttaleren sáledes, at hjöttterledningen gár gennem rillen i foden.

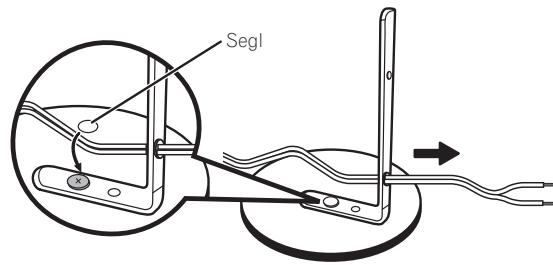

Vertikal retning

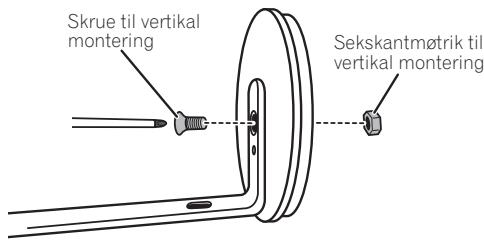

1 Sæt stangen til vertikal montering ud for hullet i foden.
2 Fastgør stangen til vertikal montering til foden med brug af bolten til vertikal montering og sekskantmøtrikken. Sørg for, at sekskantmøtrikken passer ind den sekskantede rille nederst på foden.

3 For højttalerledningen gennem hullet i hullet på den vertikale monteringsstang.

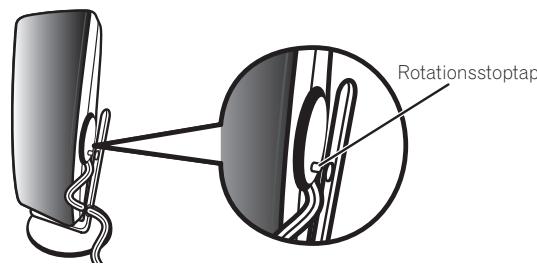

4 Sæt højttalerens rotationsstoptap ud for hullet i den vertikale stang.

5 Fastgor hjojttaleren til den vertikale stang med brug af skruen til vertikal montering.

S-SLW500

Installation af subwooferen

Subwooferen kan installereres i enten vertikal aller horisontal stilling. Fabriksindstillingen er den horisontale retning.

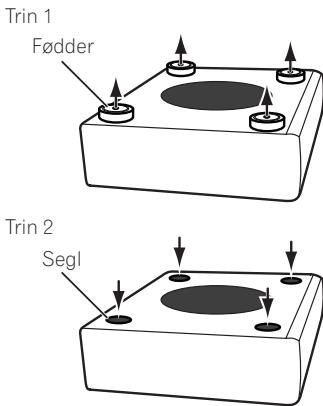

Installation i vertical retning

1 Fødderne monteres med krydskærvskruer. De fjernes med en krydskærvskruetækker.
2 Anbring seglene (ekstraudstyr) på det sted, hvor fddderne sad, for at skjule skruehullerne.
3 Anbring de fire skridsikre puder pa de fire hjorner af den flade, hvor subwooferen skal monteres. Bemerk, at de skridsikre puder maske ici er helt effektive pa alle overflader, sa undga at installere dem pa et glat sted.

FORSIGTIG

• Forsøg ikke at udføre disse procedurer, mens du har vippet enheden i en vinkel. Laeg enheden på siden på et blodt klæde eller et andet materiale, som ikke vil skæmme enheden.

Montering

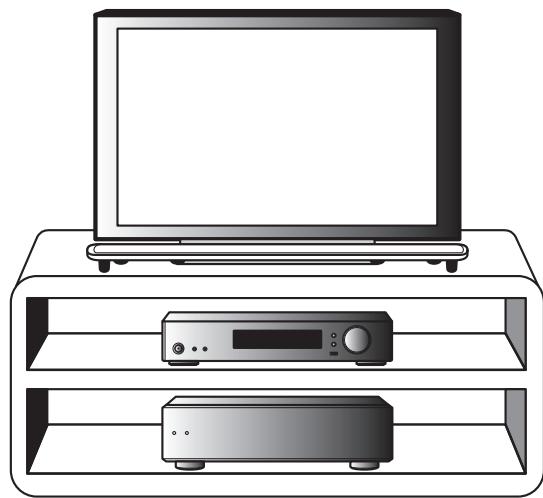

Monteringssted

Installationsekempel: For bäde S-HV600B og S-SLW500

• Lyd fra højttalersystemet pávirkes nemt på en umærkelig**)made af forholdene på lyttestedet.
• Dette højttalersystem er ikke udstyret med et design med magnetisk afskærmning. Som et resultat heraf kan der forekomme farveforværøngning, hvis højttaleren er anbragt i naerheden af et almindeligt CRT-fjernsyn. I dette tilfælde skal højttaleren flyttes laengere væk fra fjernsynet. Derudover bør anordninger, der nem't pärkes af magnetisme (magnetiske mediakort, armbandsure, videoband etc.) ikke anbringes i naerheden af dette højttaler.
• Hvis der er meget afterklang i rummet, anbefaler vi at du haenger noget tungst stof pa væggene og/eller lægger et tæppe pá gulvet for at dæmpe lyden. Det bedste resultat opnås ved at man dækker væggene helt.

FORSIGTIG

• Montering af højttalerne på et ustabilit sted er yderst farligt og bør indgås.
• Installer jeghjttalerne oven pa et fjernsyn eller pa et andet ustabilt sted. Hjttalerne kan falde ned og forårsage beskadigelse og tilskadekomst.

S-HV500-LR

• Lyd fra højttalersystemet pávirkes nemt på en umærkelig mäde af forholdene på lyttestedet.
• Kan monteres vertikalt aller horisontalt.
• Hvis du anvender et fjernsyn med en smal profil, skal du anbringe hjgtalerne ved sider af fjernsynet, adskilt fra fjernsynet med 5 cm uller mere.
• Hvis du anvender et CRT-fjernsyn, skal du adskille højttalerne fra fjernsynet med 10 cm. Da disse hjuttalere er konstrueret til lav-magnetisk-flux lækage, kan der forekomme en del farveplamager, alt after installationsforholdene. Sluk i dette tilfædle for fjernsynet og vent 15 minutter til 30 minutter. Hvis farveplamagerne ikke forsvirder, skal du flytte hjuttalersystemet længere æk fra fjernsynet.
  Hvis der er meget afterklang i rummet, anbefaler vi at du haenger noget tungst stof pa vaggene og/eller lægger et tæppe pá gulvet for at dæmpe lyden. Det bedste resultat opnås ved at man dækker vaggene helt.

FORSIGTIG

• Montering af højttalerne på et ustabilt sted er yderst farligt og bør indgås.
• Installer jeghjttalerne oven pa et fjernsyn eller pa et andet ustabilt sted. Hegtalnerne kan falde ned og forårsage beskadigelse og tilskadekomst.

S-SLW500

• Subwooferen frembringer ultralav lyd i mono med udnyttelse af den omstændighed, at det menseskelige ore kun har ringe, retningsbestemt folsomhed over for lyd i de lave frekvenser. Som et resultat heraf kan subwooferen anbringes på mange forskellige steder, men his den anbringes for langt væk, kan forbindelsen mellem lyden fra subwooferen og de andere højttalere komme til at lyde unaturlig. Intensiteten af lyden fra subwooferen kan indstilles ved at man ænder refstanden fra vaeggen.
• Fronthøjttalere, som er installereret til højre og venstre, bør adskilles med omkring 1,8 m til 2,7 m. De bør installereres i samme afstand fra fjernsynet og i samme højde fra gulvet.
• Ekstra højttalerstativer kan købes, sáledes at optimal montering af surroundhøjttalerne i uller en smule over den lyttende persons ørehjde kan gores nemmere.
• Surrounddefekten vil blive mindre, hvis surroundhøjttalerne monteres i meget lang afstand fra den lyttende persons position.
• Subwooferen er ikke magnetisk afskaermet og bør derfor ikke anbringes nær et fjernsyn erller en skærm, da pãvirkningen af magnetiske materialer kan forårsage forværängning af farverrne på din fjernsynsskærm. Apparater, som nemptavirkes af magnetisme (magnetiske mediakont, armbandsur, videobänd etc.) bør ikke anbringes nær subwooferen).

FORSIGTIG

Hvis højttalersystemet installereres på en fjernsynshylde eller en AV-hylde, kan hylden erer andet lydudstyr vibrere på grund af de vibrationner, der frembringes af højttaleren. Forsigtighed bør udvises for at sikre, at hylderne erer andre delie ikke flytter sig på grund af vibrationerne.

• Anbring ikke disc-media (DVD, CD) afspillere oven på subwooferen, daß lydudfald i sö fald kan forekommen på grund af vibration.
• Ved installationen skal man sorge for en afstand på mindst 10 cm mellem bagsiden af enheden og en væg. Ved vertikal installation skal man desuden sorge for en afstand på mindst 10 cm mellem enchedens venstre side og væggen. Hvis afstanden ikke er tilstrækkelig, kan enchedens ydelse blive utilstrækkelig, eller den kan fungere forskert.
• Da højttalersystemet er tungt, er installation på et ustabilit sted yderst farligt og br undgås. En faldende højttaler kan forårsage beskadigelse og tilskadekomst.

Montering af højttalerne på en væg (S-HV600B/S-HV500-LR)

Før monteringen

Husk at hjgtalersystemet er tungt og at dets vegt kan bevirke, at dets skruer bliverlse erlar at vægmaterialiet违法犯罪 can bære det, hvilket kan resultere i, at det falder ned. Sørg for, at den væg, på hvilken højtlalerne skal monteres, er stærk nok til at bære dem. Monter icike højtlalerne på vægge af krydsfiner eller vægge med blode flader.
- Monteringsskruer ffolger ici me. Anvend skruer, der er egnede til vægmaterialet, og som kan bære vaegten af højttaleren.

FORSIGTIG

Rädför dig med en fagmand, hvis du ikke er sikker på væggens kvalitet og styrke.
- Pioneer er参加会议并发言，然后在10点左右开始投票。

S-HV600B

1 Anvend en krydskærvskruetærker til at fjerne de to skruer, der holder stativerne til højttalerne.

2 Fastgor fastgorgansanordningerne til vægmontering til højttalerne ved hjælp af de to skruer, der fjernedes i trin 1.

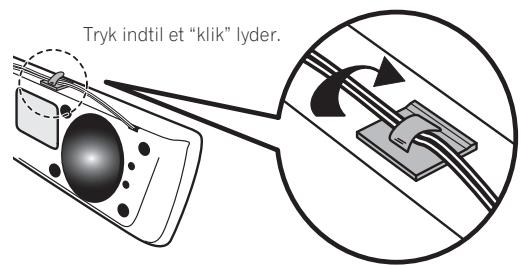

3 Monter de medfolgende tradstaenger til den overste del af enheden og tag kablet der.

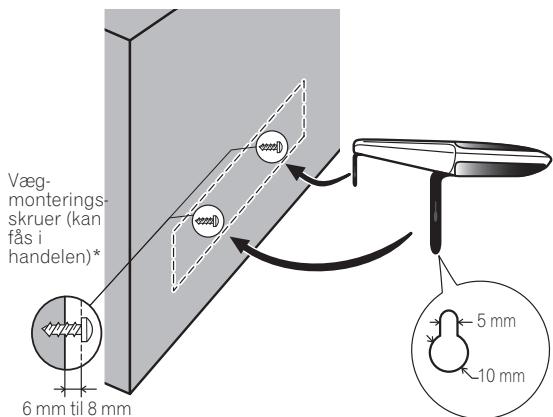

4 Monter pa væggen.

• Vægmonteringsskruer medføger违法犯罪. Anskaf passende skruer, som er velegnede til vægtypen og højtaltersystemes vægt.

Lav to huller i væggen med et mellelrumpå 818 mm.

S-HV500-LR

Vægmontering

For at montere enheden paen vae, skal man forst anvende skruent til vertical installation til at fastgore beslaget til vaegen.

När enheden monteres på en væg, skal man bekraeftte, at væggens konstruktion er af en type, som muliggør, at monteringsskruerne (kan fås i handelen) kan strammes helt og holde hjällaleren forsvarligt.

En væg, der er lavet af et svagt materiale, eller ikke er tilstrækkelig stærk, vil ikke være i stand til at bare vægten af højttaleren, hvilket kan resultere i at hjʊttaleren falder ned.

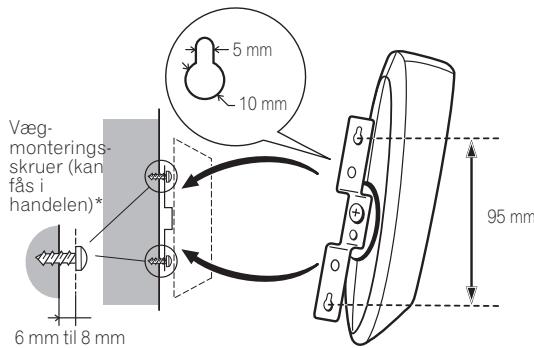

Lav to huller i væggen med et mellemrum pa 95 mm.

• Vægmonteringsskruer medfolgter ikke. Anskaf passende skruer, som er velegnede til vægtypen og højtaltersystemets vægt.

FORSIGTIG

Nar eheden monteres pa væggen. kan dens vægt og monteringsmetoden resultere i fare for, at den tipper uller falder ned. Vær meget papasselig med at forbhindre ulykker.
- Vaer under installationen pâpasselig med, at det valgte installationssted er fuldt i stand til at bære ægten af enheden. Rådfør dig med en bygningsspecialist, hvis du er usikker på væggens styrke.
- Pioneer er ikke ansvarlig for nogen ulykker eller skader, som er resultat af forkert installation, forkert brug, modifikation afprodukter etller naturkatastrofer.

Nár der enheden monteres pá højttalerstativet

Anvend det medfølgende beslag, hvis du monterer enheden på et andet hjttalerstativ eller en,anden hjttalerfod end de medfølgende.

Anvend M5-skruer til installationen. Monteringsskruer ffolger/DDke med.Folg de anvisninger, som ffolger med det valgte hojttalerstativ erder den valgte fod.

Tilslutning

Tilslutning af ledningen

S-HV600B/S-HV500-LR

1 Sluk for forstaerkeren.

• Sæt ledningen med farvemarkeringen i den røde (+) terminal og den ufarvede ledning i den sorte (-) terminal.

2 Sæt den,anden Ende af ledningerne i udgangsterinalerne på forstærkeren (vi henviser til brugsanvisningen for din forstærker angående yderligere detaljer).

S-SLW500

1 Slut den ene Ende af den medfolgende hjojttalerledning til bagsiden af hvr hojttaler.

• Sæt ledningen med farvemarkeringen i den røde (+) terminal og den ufarvede ledning i denorte (-) terminal. Tryk den fjederudstyrede tap ned og sæt ledningen i som vist herunder. Slip tappen, SSE ledningen sidder fast.

2 Sæt den,anden Ende af ledningerne i udgangsterimalerne på forstærkeren (vi henviser til brugsanvisningen fordin forstærker angående yderligere detaljer).

FORSIGTIG

• Dise højttalerterminaler har FARLIG LIVE spelænding. For at forhindrere risikoen for elektrisk stød, nár du saftern hjottalerledningerne i uller tager dem ud, skal du tagenetledningen ud af forbindelse, inden du berør nogen uisolerede dele.
• Træk let i ledningerne, nár du har sat stikkene i, for at sikre dig, at ledningsenderne er sat ordentigt i terminalerne. Mangelfuld tilstnuting kan frembringe stoj i og afbrydelser af lyden.
• Hvis ledningstrådene skulle falde ud af terminalerne, söledes at der er risiko for at de kan(Somei kontakt med hinanden, vilReceiveren blive udsat for ekstra stor belastning. Dette kan bevirke, at forstærken holder op med at fungere og kan endog medfrole skade på receiveren.
• Hvis du anvender et sæt højttalere, som er sluttet til en receiver, vil du ikke kunne opnå den normale stereovirknig, hvis polariteten (+,-) af en af hjuttalerne (venstre eller højre) er i modfase.

Anvendelse (S-HV600B/S-HV500-LR)

Da S-HV600B/S-HV500-LR er konstrueret som kompakte satellithhjtalere, anbefaes det, at de anvendes i kombination med en subwoofer, sden fulde basyd kan opnas. Saet i dette tilfaelde din forstaerk- (receiver-) hajttalerindstilling til "small" og delefrekvensen til 200Hz

Tekniske specifikationer

S-HV600B

Kabinet Lukket type

Konfiguration 2-vejs

Maks. indgangseffekt. 100 W

Delefrekvens 1,5 kHz

Udvendige mål 900 (B) mm x 66 (H) mm x 93 (D) mm

Vaegt 1,7 kg

Maks. indgangseffekt. 100 W

Delefrekvens 1,5 kHz

Udvendige mål

Horizontal retning .207 (B) mm x 100 (H) mm x 100 (D) mm

Vertical retning. 100 (B) mm x 225 (H) mm x 100 (D) mm

Vaegt 0,4 kg

Skrue (bindehovede) 2

Skrue (fladt hovede) 4

Sekskantmøtrik. 2

Segl 2

Maks. indgangseffekt. 100 W

Udvendige mål

Horizontal retning 435 (B) mm x 121 (H) mm x 360 (D) mm

Vertikal retning. 108,5 (B) mm x 435 (H) mm x 360 (D) mm

Vaegt 4,5 kg

Hjttalerledning (3 m) 1

Skridsikre puder 4

Segl 4

S-HV500-LR leveres med to hjttalersystemer pr. kasse.
- Tekniske specificationer og design kanændres utden varsel på grund af forbedringer.

• Da disse højttalere frembringer lyd fra begge sider, er output fordoblet. Lydstyrken svarer til 82 dB med almindelige højttalere.

Alle rettigheder forbeholds.

Huis du vil skilde dig af med dette produit, mà du ilke smide det ud sammen med dit almindelige hushholdningsaffald. Der findes et separat onsamlingsystem for udjtve elektroniske producerkter i overensstammelse med lovigungen, som kraever korrekt barebejdning og genanvendelse.

Private hushholdninger i EU's medlemsstater, i Schweiz og i Norge kan gratis aflevere deres udtjente elektroniskeprodukter i specificere indsamlingsomrder erler hos en detailhandler (hvis der kubes et lignende nyt produit).

I lande, som kein er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produit.

Du garanter dermed, at dit udtjente produkt gennemgär den nadvendige bearbjdning og genanvendelse, og forhindrer dermed, at miljoet og menneskers sundhed ikke pavirkes negativt. K058b_A1_Da

För du går i gang

S-HV600B/S-HV500-LR

• Dette høytalersystemet har en impedans på 8 , og bør kobles utelukkende til en forsterker som er konstruert for en belastningsimpedans på 8 (forsterkerens høytalerutgang skal vare tydelig merket med "8)

1 Fottene festes med kryssporskruer og fjernes med en skrutrekker for krysspor.
2 Sett på de medfolgende forseglingskivene for Å skjule skruehullene hvor fottene har vært festet.
3 For à sikre en stabil oppstilling bør du feste glimotvirkende briketter i fire hjørner pa flatten der subwooferen skal installeres. Vær oppmerksom pa at de glimotvirkende brikettene ikke er like effektive pa alle slags flater og bør ikke anvendes pa glatt underlag.

ADVARSEL

• Forsök aldri Å foreta dette när enheten er vippet opp og stär i vinkel. Legg enheten på sider oppå et mykt pledd e.l. som ikke lager riper på enheten.

Installasjon

Plassering

• Koble ledningsenden som er fargemerket til den rode (+)-terminalen og den ordinere ledningsenden til den sorte (-)-terminalen.

Glimotvirkende briketter. 2

Kabelklammer 4

Garantikort (kun europeiske modeller) 1

Bruksanvising (dette dokumentet)

S-HV500-LR

Kammerkonstruktjon Lukket type

Glimotvirkende briketter 4

Forseglingsskive 4

Garantikort (kun europeiske modeller) 1

Merk
