BRUKSANVISNING HTP-SLH500 PIONEER

Gratulerar till ditt inköp av denna Pioneer-produkt. Läs noggrant igenom denna bruksanvisning, så att du lär dig att använda modellen på rätt sätt. När du har läst bruksanvisningen, skall du spara den på lämplig plats för framtida användning.

• Denna högtalare är en passiv subwoofer och måste kombineras med VSX-S300 eller någon annan audioutrustning som har en inbyggd subwooferförstärkare.

• Detta högtalarsystem har en impedans på 4 Ω och skall endast anslutas till en förstärkare med en belastningsimpedans på 4 Ω (förstärkarens högtalarutgång skall vara klart märkt med “4 Ω”).

• Detta högtalarsystem har en impedans på 8 Ω och skall endast anslutas till en förstärkare med en belastningsimpedans på 8 Ω (förstärkarens högtalarutgång skall vara klart märkt med “8 Ω”). Observera följande säkerhetsföreskrifter för att förhindra att högtalarsystemet skadas på grund av överbelastad ingång: •Belasta inte högtalarsystemet med mer än den maximalt tillåtna ingången. •Använd inte för hög förstärkarvolym vid användning av en grafisk equalizer för att betona kraftiga ljud i diskantomfånget. •Försök inte att pressa en lågeffektsförstärkare att producera kraftiga ljudvolymer (förstärkarens harmoniska distortion ökas och du kan skada dina högtalare). Observera: Installation • Placera inte högtalaren på en instabil yta, därför att högtalaren då kan falla ner och orsaka skador på utrustningen eller personskador. • Stäng av och lossa din AV-utrustning från nätet samt läs bruksanvisningen vid anslutning av apparater. Var noga med att använda korrekta anslutningsledningar. • Om du vill montera högtalarna på en vägg, skall du först kontrollera att väggen klarar av att bära högtalarsystemets vikt (S-HV600B: 1,7 kg, S-HV500-LR: 0,4 kg). Rådfråga en byggspecialist, om du är osäker över väggens belastningskapacitet. Det är mycket farligt att montera högtalarna på en osäker vägg, därför att högtalarna kan falla ner och orsaka allvarliga personskador. • Efter monteringen skall dess säkerhet kontrolleras. Kontrollera därefter regelbundet för att bekräfta att högtalarna fortsätter att vara säkert monterade. Observera: vid användning • Använd inte högtalarna för att mata ut förvrängt ljud under längre tidsperioder. Detta kan skada högtalarna och leda till brandrisk. • Ställ inte tunga eller stora föremål ovanpå högtalaren. Om du gör det kan högtalaren falla ner och orsaka skador på utrustningen eller personskador. • Anslut inte dessa högtalare till något annat än en AVförstärkare eller någon annan audioapparat, därför att felfunktion då kan uppstå. • Denna produkt har automatisk regressionsteknologi för att skydda högtalarna. Om högtalarna tystnar och bara störningar hörs vid mottagning av en för kraftig signal, skall du sänka förstärkarens ljudnivå och vänta några sekunder. Denna skyddsfunktion stänger av sig själv automatiskt.

Observera följande säkerhetsföreskrifter för att förhindra att högtalarsystemet skadas på grund av överbelastad ingång: •Belasta inte högtalarsystemet med mer än den maximalt tillåtna ingången. •Använd inte för hög förstärkarvolym vid användning av en grafisk equalizer för att betona kraftiga ljud i diskantomfånget. •Försök inte att pressa en lågeffektsförstärkare att producera kraftiga ljudvolymer (förstärkarens harmoniska distortion ökas och du kan skada dina högtalare). Observera: Installation • Placera inte högtalaren på en instabil yta, därför att högtalaren då kan falla ner och orsaka skador på utrustningen eller personskador. • Stäng av och lossa din AV-utrustning från nätet samt läs bruksanvisningen vid anslutning av apparater. Var noga med att använda korrekta anslutningsledningar. • Sätt inte upp dessa högtalare på väggen eller i taket, därför att de kan orsaka personskador om de faller ned. • Montera inte högtalarna över huvudet i taket eller på väggen. Observera: vid användning • Använd inte högtalarna för att mata ut förvrängt ljud under längre tidsperioder. Detta kan skada högtalarna och leda till brandrisk. • Ställ inte tunga eller stora föremål ovanpå högtalaren. Om du gör det kan högtalaren falla ner och orsaka skador på utrustningen eller personskador. • Du får inte sitta eller stå på högtalaren, eller låta barn leka på högtalaren. Om du gör det kan högtalaren falla ner och orsaka skador på utrustningen eller personskador. • Högtalarsystemets grill kan inte tas bort. Försök inte att ta bort den med våld, därför att grillen då kan skadas.

Pioneer kan inte ställas till svars för några som helst olyckor eller skador som är resultatet av felaktig installation, felanvändning eller modifiering av produkten, ej heller av naturkatastrofer.

Rengöring av högtalarhöljet Vid normal användning bör det räcka att torka av med en torr duk för att hålla höljet rent. Om det är nödvändigt skall du rengöra med en duk som har doppats i ett neutralt rengöringsmedel utspätt fem eller sex gånger med vatten och vridits ur ordentligt. Använd inte möbelvax eller kraftiga rengöringsmedel. Använd aldrig thinner, bensen, insektssprayer eller andra kemikalier på eller nära denna produkt, därför att sådana kommer att korrodera ytorna.

S-HV600B_S-HV500-LR_En.fm

Detta finns i kartongen S-HV600B • Fäste x 2 • Glidskyddsdynor x 2 • Garantisedel x 1 (endast europeisk modell)

Egenskaper • Ljud produceras från högtalarens båda sidor (nätgrill). • Denna högtalare matar fullt ljud som är riktat åt alla håll. Till skillnad från vanliga högtalare är den orientering som visas här nedan “framåt”. För att njuta av optimal ljudkvalitet skall du vända högtalaren så att denna “framåtsida” är vänd mot din lyssningsposition.

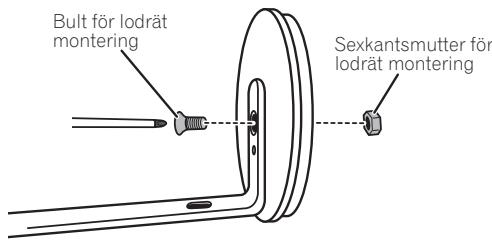

2 Sätt fast det lodräta monteringsstaget på basen med hjälp av bulten för lodrät montering och sexkantsmuttern. Kontrollera att sexkantsmuttern passas in i sexkantsspåret i basens botten.

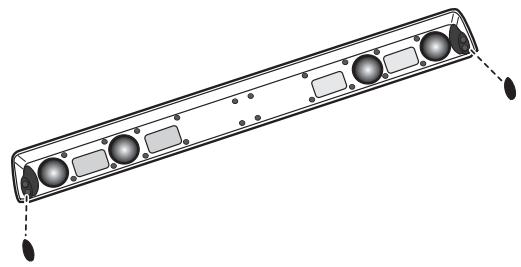

Sätt en glidskyddsdyna på fotens undersida.

Sexkantsmutter för lodrät montering

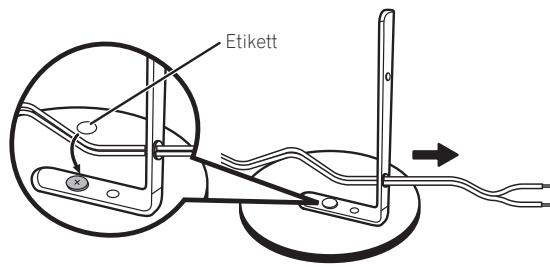

3 Drag högtalarledningen genom det lodräta monteringsstagets hål.

Drag högtalarledningen genom hålet i basen. Etikett

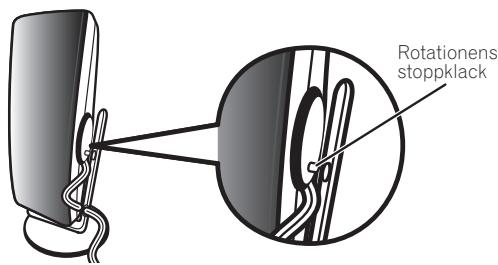

Passa in rotationens stoppklack mot hålet i basen. 4 Passa in rotationens stoppklack mot hålet i det lodräta staget. Rotationens stoppklack

Rotationens stoppklack

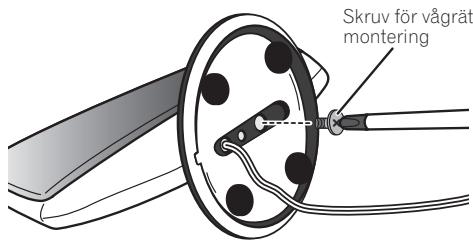

3 Sätt fast högtalaren på basen med hjälp av skruven för vågrät montering från basens baksida. Skruv för vågrät montering

5 Sätt fast högtalaren på det lodräta staget med hjälp av skruven för lodrät montering.

Skruv för lodrät montering

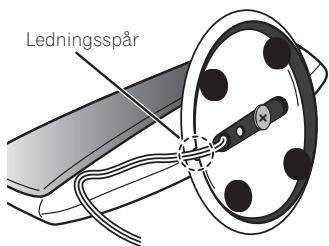

4 Sätt högtalaren så att högtalarledningen passerar genom spåret i basen. Ledningsspår

S-SLW500 Installation av subwoofern Subwoofern kan monteras endera lodrätt eller vågrätt. Fabriksinställningen är för vågrät orientering.

Installation Monteringsplats

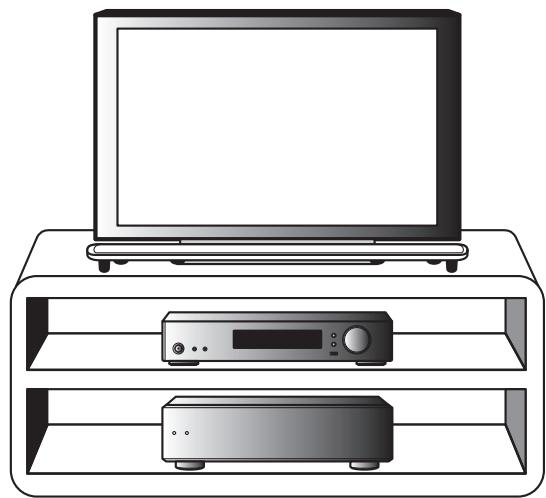

Exempel på installation: För både S-HV600B och SSLW500

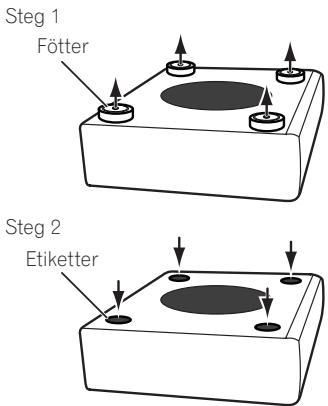

För lodrät installation 1 Fötterna är fastsatta med stjärnskruvar; använd en stjärnmejsel för att skruva bort dem. 2 Sätt de medföljande etiketterna där fötterna satt så att skruvhålen göms. 3 Sätt fast glidskyddsdynorna i de fyra hörnen av den yta där subwoofern skall monteras. Observera att glidskyddsdynorna inte är fullt effektiva på alla ytor, så sätt dem inte på slippriga platser.

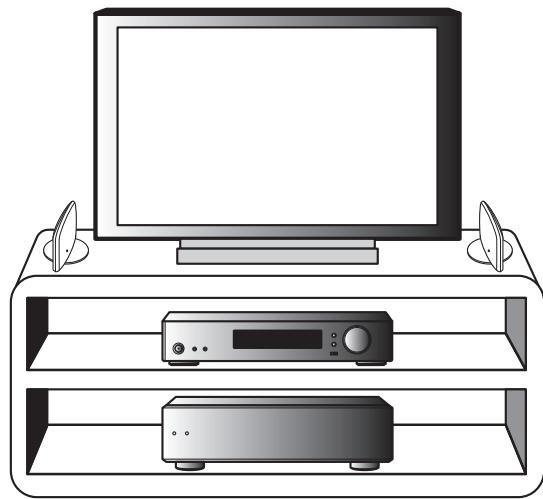

Exempel på installation: För både S-HV500-LR och SSLW500

Steg 3 Glidskyddsdynor

• Försök inte att utföra dessa åtgärder medan du lutar högtalaren. Lägg högtalaren på ena sidan på en mjuk duk eller annat material som inte repar högtalaren.

S-HV600B • Ljud som spelas genom högtalarsystemet påverkas lätt på subtila sätt av förhållandena i lyssningsrummet. • Detta högtalarsystem har inte en design med magnetisk avskärmning. Detta gör att en färgdistorsion kan uppträda om högtalaren är placerad nära en vanlig TV-apparat md katodstrålerör. Om detta inträffar skall högtalaren ställas längre bort från TV-apparaten. Dessutom kan saker som lätt påverkas av magnetism (magnetiska mediakort, armbandsur, videoband, etc.) inte läggas nära denna högtalare. • Om rummet har mycket efterklanger, rekommenderar vi att du hänger tunga draperier på väggarna och/eller sätter en matta på golvet för att dämpa efterklangerna. Täck väggarna helt för att få bästa resultat.

• Det är mycket farligt att montera högtalarna på en instabil plats och du skall inte försöka detta. • Montera inte högtalarna ovanpå en TV-apparat eller någon annan instabil plats. Högtalarna kan falla ner och orsaka skador på utrustningen eller personskador.

S-HV500-LR • Ljud som spelas genom högtalarsystemet påverkas lätt på subtila sätt av förhållandena i lyssningsrummet. • Kan monteras lodrätt eller vågrätt. • Vid användning av en platt-TV, skall högtalarna placeras på sidan av TV-apparaten, separerade med 5 cm eller mer från TVapparaten. • Vid användning av en vanlig TV med katodstrålerör, skall högtalarna separeras 10 cm från TV:n. På grund av att dessa högtalare är utformade för lågmagnetsläckage, kan en viss färgblandning uppträda beroende på installationskonditionen. Om detta inträffar skall du stänga av TV-apparaten och vänta i 15-30 minuter. Om färgblandningen finns kvar, skall du flytta högtalarsystemet längre bort från TVapparaten. • Om rummet har mycket efterklanger, rekommenderar vi att du hänger tunga draperier på väggarna och/eller sätter en matta på golvet för att dämpa efterklangerna. Täck väggarna helt för att få bästa resultat. VIKTIGT

• Det är mycket farligt att montera högtalarna på en instabil plats och du skall inte försöka detta. • Montera inte högtalarna ovanpå en TV-apparat eller någon annan instabil plats. Högtalarna kan falla ner och orsaka skador på utrustningen eller personskador.

S-SLW500 • Subwoofern återger ultralåga ljud i mono och använder det faktum att det mänskliga örat har låg riktningskänslighet för ljud med låga frekvenser. Detta gör att subwoofern kan placeras på många olika platser, men om den ställs för långt bort kan kopplingen mellan ljuden från subwoofern och de andra högtalarna låta onaturlig. Intensiteten på ljudet från subwoofern kan justeras genom att du ändrar avståndet från väggen.

• Ställ inte andra skivspelare (DVD, CD) ovanpå subwoofern, därför att ljudöverhoppning kan uppstå på grund av vibrationerna. • Vid placeringen skall du lämna minst 10 cm fritt utrymme mellan högtalarens baksida och någon vägg; vid lodrät placering skall du också lämna minst 10 cm fritt utrymme mellan högtalarens vänstra sida och någon vägg. Om det fria utrymmet är otillräckligt, kan högtalarens prestanda försämras eller felfunktion kan uppstå. • På grund av att högtalarsystemet är tungt, är det mycket farligt att placera det på instabila platser och du skall inte försöka detta. En fallande högtalare kan orsaka skador på utrustningen eller personskador.

Väggmontering av högtalarna (S-HV600B/S-HV500-LR) Före monteringen • Kom ihåg att högtalarsystemet är tungt och att dess vikt kan göra att skruvarna lossnar, eller att väggmaterialet inte orkar hålla upp det, med resultatet att högtalarna faller ner. Kontrollera att den vägg du vill montera högtalarna på är tillräckligt stark för att bära dem. Montera inte på plywood eller väggar med mjuka ytor. • Monteringsskruvar medföljer inte. Använd skruvar som lämpar sig för väggmaterialet och kan bära upp högtalarnas vikt. VIKTIGT

• Rådfråga en professional yrkesman om du inte är säker på väggens kvalitet och styrka. • Pioneer kan inte ställas till ansvar för några som helst olyckor eller skador som uppstår på grund av felaktig installation.

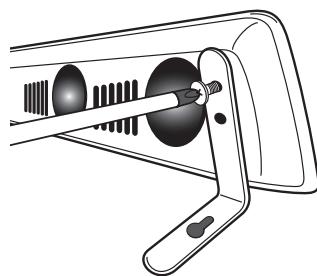

S-HV600B 1 Använd en stjärnmejsel för att skruva bort de två skruvar som håller fast högtalarna i stativet.

• Främre högtalare som har ställts på höger och vänster sida skall vara separerade med ca. 1,8 till 2,7 m. De skall placeras på lika långt avstånd från TV-apparaten och på samma höjd från golvet. • Du kan köpa extra högtalarstativ för att möjliggöra optimal montering av surroundhögtalare lika högt eller något högre än lyssnarens öron. • Surroundeffekten försvagas om surroundhögtalarna monteras extremt långt bort från lyssnarens position. • Subwoofern är inte magnetiskt avskärmad och skall inte placeras nära en TV-apparat eller monitor, därför att samverkan mellan magnetiska material kan orsaka distorsion av färgerna på din TV-skärm. Saker som lätt påverkas av magnetism (magnetiska mediakort, armbandsur, videoband, etc.) skall inte läggas nära subwoofern. VIKTIGT

• Vid placering av högtalarsystemet i ett TV-rack eller AV-rack, kan racket eller andra audioapparater vibrera på grund av de vibrationer som alstras av högtalarna. Du skall noga se till att rackhyllorna eller andra apparater inte flyttar sig på grund av vibrationerna.

2 Använd de två skruvar som skruvades bort i steg 1 för att sätta fast väggmonteringsfixturer på högtalarna.

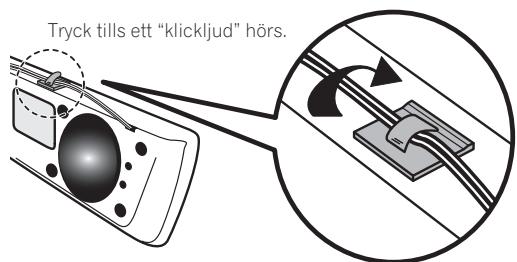

3 Sätt fast de medföljande vajerstagen ovanpå högtalaren såsom bilden visar och samla upp ledningen där.

Tryck tills ett “klickljud” hörs.

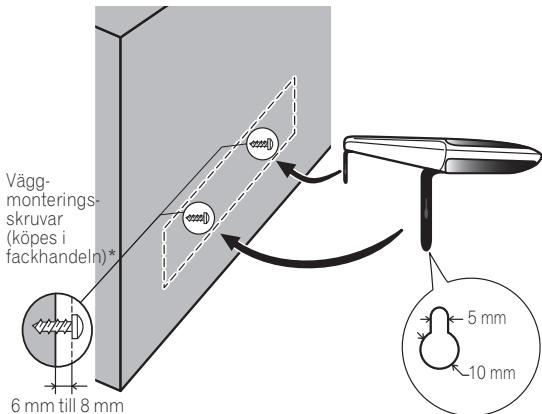

6 mm till 8 mm * Väggmonteringsskruvar medföljer inte. Köp lämpliga skruvar som passar för väggtypen samt högtalarsystemets vikt.

• Vid montering av högtalaren på en vägg, kan högtalarens vikt och monteringsmetoden resultera i risk för att högtalaren tippar över eller faller ner. Var mycket noggrann för att förhindra olyckor.

Väggmonteringsskruvar (köpes i fackhandeln)*

• Under monteringen skall du kontrollera att den valda platsen helt klarar av att bära upp högtalarens vikt. Rådfråga en byggspecialist, om du är osäker över väggens styrka. 5 mm 10 mm

6 mm till 8 mm * Väggmonteringsskruvar medföljer inte. Köp lämpliga skruvar som passar för väggtypen samt högtalarsystemets vikt.

Borra två hål i väggen 818 mm från varandra. 818 mm

• Pioneer kan inte ställas till ansvar för skador på utrustning eller personskador som uppstår på grund av felaktig eller dålig installation, modifiering av högtalaren eller naturkatastrofer.

Vid montering av högtalaren på högtalarstativ Använd det medföljande fästet vid montering av högtalaren på något annat högtalarstativ eller någon annan bas än de som medföljer. Använd M5-skruvar för monteringen. Monteringsskruvar medföljer inte. Följ de anvisningar som medföljer det högtalarstativ eller den bas du har valt.

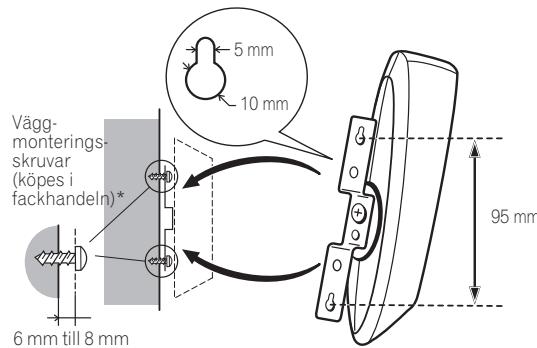

S-HV500-LR Väggmontering För att montera en högtalare på en vägg, skall du först använda skruven för lodrät montering för att sätta fast väggmonteringsfästen på högtalaren och därefter sätta fast fästet på väggen.

Vid montering av högtalaren på en vägg, skall du kontrollera att väggkonstruktionen är av en typ som möjliggör att monteringsskruvarna (finns i fackhandeln) kan dras fast helt och hålla fast högtalaren ordentligt. En vägg som är gjord av vekt material eller som har otillräcklig styrka, klarar inte av att bära högtalarens vikt, vilket gör att högtalaren faller ner. Borra två hål i väggen 95 mm från varandra.

Användning (S-HV600B/S-HV500-LR)

Anslutning av ledningen

På grund av att S-HV600B/S-HV500-LR är utformade som kompakta satellithögtalare, rekommenderar vi att de används i kombination med en subwoofer för att få ett komplett basljud. I detta fall skall du ställa in förstärkarens (receiverns) högtalarinställning på “liten” och delningsfrekvensen på 200 Hz.

S-HV600B/S-HV500-LR 1

Stäng av strömmen till din förstärkare. • Anslut ledningen med färgmarkeringen till den röda (+) terminalen; den omärkta ledningen till den svarta (–) terminalen. Till plussidan (+) (röd)

Röd slang Till minussidan (–) (svart)

2 Anslut de andra ledningsändarna till förstärkarens högtalarutgångar (se förstärkarens bruksanvisning för ytterligare upplysningar).

Hölje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stängd typ Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-vägs Woofer/Tweeter . . . . . . . . . . . . . . . . 5,7 cm x 3 cm (dubbelsidig) x 4 st / 2 cm dometyp x 4 st Impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Ω Frekvensomfång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 Hz till 32 kHz Känslighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76 dB (total 82 dB*) Maximal ineffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W Delningsfrekvens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 kHz Yttermått . . . . . . . . . . . . . . . . . . . 900 (B) mm x 66 (H) mm x 93 (D) mm Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,7 kg

Medföljande tillbehör

1 Anslut ena ändan av den medföljande högtalarledningen på baksidan av varje högtalare. • Anslut ledningen med färgmarkeringen till den röda (+) terminalen; den omärkta ledningen till den svarta (–) terminalen. Tryck ned den fjäderbelastade fliken och sätt in ledningen såsom visas här nedan. Släpp fliken för att låsa fast ledningen. Röd (+)

2 Anslut de andra ledningsändarna till förstärkarens högtalarutgångar (se förstärkarens bruksanvisning för ytterligare upplysningar). VIKTIGT

• Dessa högtalarterminaler har FARLIG SPÄNNINGSFÖRANDE ström. För att förhindra risken för elstötar vid anslutning eller borttagning av högtalarledningarna, skall du lossa nätkabeln innan du vidrör någon oisolerad del. • När kontakterna har anslutits, skall du dra lätt i ledningarna för att förvissa dig om att ledningsändarna är ordentligt anslutna till terminalerna. Dåliga anslutningar kan orsaka störningar och avbrott i ljudet. • Om ledningarna oavsiktligt lossnar från terminalerna, så att ledningarna kommer i kontakt med varandra, utsätts receivern för en alldeles för kraftig extra belastning. Detta kan leda till att förstärkaren slutar att fungera och kan till och med skada receivern. • Vid användning av ett högtalarsystem anslutet till en receiver, kan du inte få normal stereoeffekt om polariteten (+, –) för en av högtalarna (vänster eller höger) har reverserats.

• S-HV500-LR levereras med två högtalarsystem per förpackning. • Tekniska data och utförande kan i förbättringssyfte ändras utan föregående meddelande. * På grund av att dessa högtalare producerar ljud från båda sidorna, är utgången fördubblad. Ljudnivån motsvarar 82 dB med vanliga högtalare. © 2011 PIONEER CORPORATION. Kopiering förbjuden.

För europeisk modell

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning. I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt). I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering. Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa. K058b_A_Sv
