MANUAL DE UTILIZADOR HTP-SLH500 PIONEER

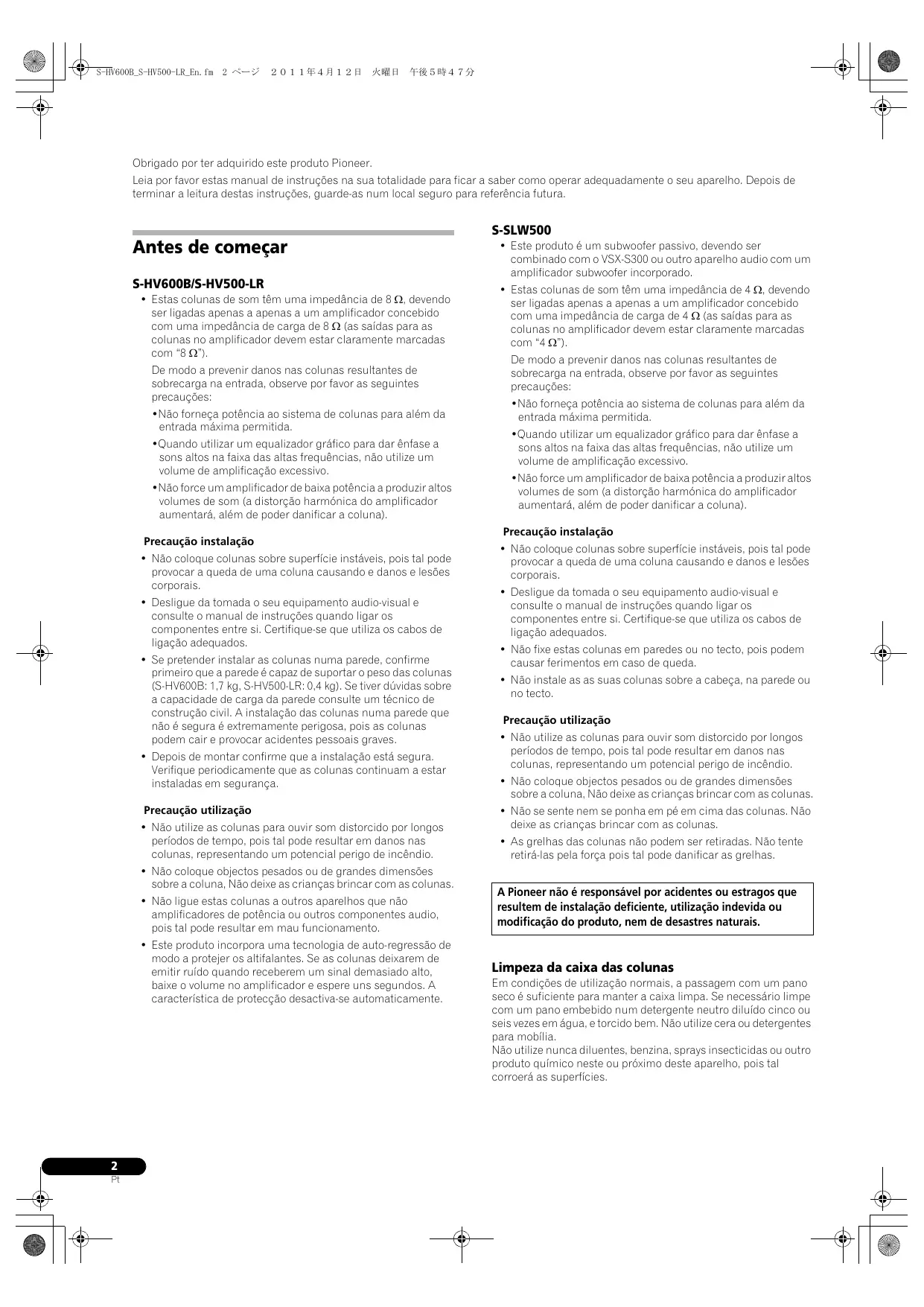

Obrigado por ter adquirido este produto Pioneer. Leia por favor estas manual de instruções na sua totalidade para ficar a saber como operar adequadamente o seu aparelho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

• Este produto é um subwoofer passivo, devendo ser combinado com o VSX-S300 ou outro aparelho audio com um amplificador subwoofer incorporado.

• Estas colunas de som têm uma impedância de 4 Ω, devendo ser ligadas apenas a apenas a um amplificador concebido com uma impedância de carga de 4 Ω (as saídas para as colunas no amplificador devem estar claramente marcadas com “4 Ω”).

• Estas colunas de som têm uma impedância de 8 Ω, devendo ser ligadas apenas a apenas a um amplificador concebido com uma impedância de carga de 8 Ω (as saídas para as colunas no amplificador devem estar claramente marcadas com “8 Ω”). De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções: •Não forneça potência ao sistema de colunas para além da entrada máxima permitida. •Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo. •Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna). Precaução instalação • Não coloque colunas sobre superfície instáveis, pois tal pode provocar a queda de uma coluna causando e danos e lesões corporais. • Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados. • Se pretender instalar as colunas numa parede, confirme primeiro que a parede é capaz de suportar o peso das colunas (S-HV600B: 1,7 kg, S-HV500-LR: 0,4 kg). Se tiver dúvidas sobre a capacidade de carga da parede consulte um técnico de construção civil. A instalação das colunas numa parede que não é segura é extremamente perigosa, pois as colunas podem cair e provocar acidentes pessoais graves. • Depois de montar confirme que a instalação está segura. Verifique periodicamente que as colunas continuam a estar instaladas em segurança. Precaução utilização • Não utilize as colunas para ouvir som distorcido por longos períodos de tempo, pois tal pode resultar em danos nas colunas, representando um potencial perigo de incêndio. • Não coloque objectos pesados ou de grandes dimensões sobre a coluna, Não deixe as crianças brincar com as colunas. • Não ligue estas colunas a outros aparelhos que não amplificadores de potência ou outros componentes audio, pois tal pode resultar em mau funcionamento. • Este produto incorpora uma tecnologia de auto-regressão de modo a protejer os altifalantes. Se as colunas deixarem de emitir ruído quando receberem um sinal demasiado alto, baixe o volume no amplificador e espere uns segundos. A característica de protecção desactiva-se automaticamente.

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções: •Não forneça potência ao sistema de colunas para além da entrada máxima permitida. •Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo. •Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna). Precaução instalação • Não coloque colunas sobre superfície instáveis, pois tal pode provocar a queda de uma coluna causando e danos e lesões corporais. • Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados. • Não fixe estas colunas em paredes ou no tecto, pois podem causar ferimentos em caso de queda. • Não instale as as suas colunas sobre a cabeça, na parede ou no tecto. Precaução utilização • Não utilize as colunas para ouvir som distorcido por longos períodos de tempo, pois tal pode resultar em danos nas colunas, representando um potencial perigo de incêndio. • Não coloque objectos pesados ou de grandes dimensões sobre a coluna, Não deixe as crianças brincar com as colunas. • Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas. • As grelhas das colunas não podem ser retiradas. Não tente retirá-las pela força pois tal pode danificar as grelhas.

A Pioneer não é responsável por acidentes ou estragos que resultem de instalação deficiente, utilização indevida ou modificação do produto, nem de desastres naturais.

Limpeza da caixa das colunas Em condições de utilização normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpe com um pano embebido num detergente neutro diluído cinco ou seis vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília. Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico neste ou próximo deste aparelho, pois tal corroerá as superfícies.

S-HV600B_S-HV500-LR_En.fm

O que encontra na caixa S-HV600B • Suporte x 2 • Almofadas anti-derrapantes x 2 • Guias para fios x 4 • Cartão de garantia x 1 (Modelo europeu apenas) • Manual de instruções (o presente documento)

Características • O som é produzido a partir de ambos os lados (rede grelha) da coluna. • Esta coluna produz som completo direccionado para todas as direcções. Em contraste com as colunas convencionais, a orientação mostrada abaixo é a “frontal”. Para obter uma qualidade de som óptima, oriente a coluna de modo a que o lado “frontal” esteja apontado na direcção da posição de audição.

S-HV500-LR S-HV500-LR: Orientação horizontal

• Braço de suporte x 2

S-HV500-LR: Orientação vertical • Suporte x 2 • Parafuso (máquina) x 2 • Parafuso (Cabeça plana) x 4 • Porca hexagonal x 2 • Selo x 2 • Cartão de garantia x 1 (Modelo europeu apenas) • Manual de instruções (o presente documento)

Ranhura de passagem do fio

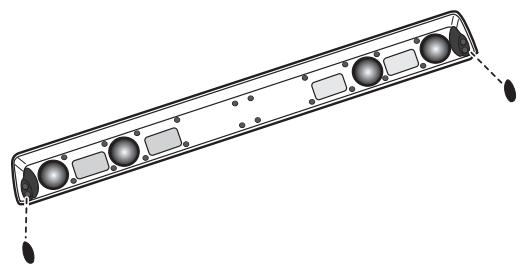

Montagem S-HV600B 1 Aplique a almofada anti-derrapante na superfície inferior da perna.

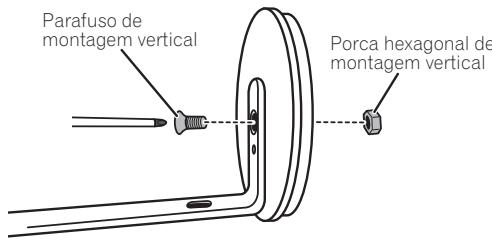

Orientação vertical 1 Alinhe a base da fixação de montagem vertical com o furo na base. 2 Fixe a fixação de montagem vertical à base utilizando o parafuso de montagem vertical e a porca hexagonal. Certifique-se que a porca hexagonal fica encaixada na ranhura hexagonal na parte de baixo da base.

S-HV500-LR Orientação horizontal 1 Faça passar o cabo das colunas através do orifício na base.

Parafuso de montagem vertical

Porca hexagonal de montagem vertical

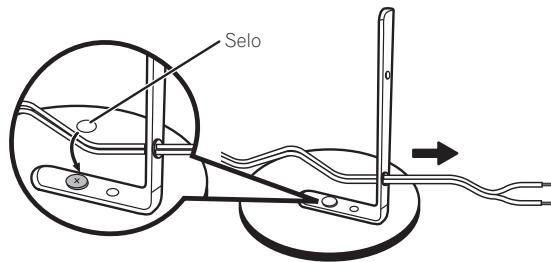

3 Passe o cabo da coluna através do furo na fixação de montagem vertical.

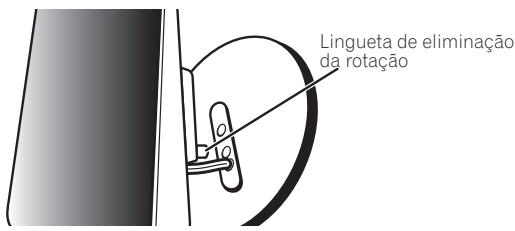

2 Alinhe a lingueta de eliminação da rotação com o orifício na base.

Lingueta de eliminação da rotação

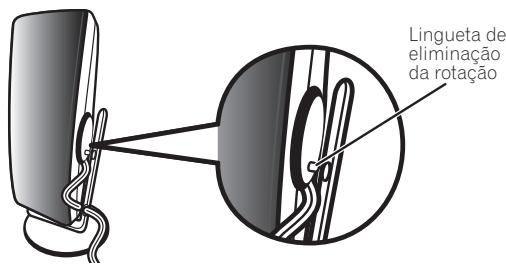

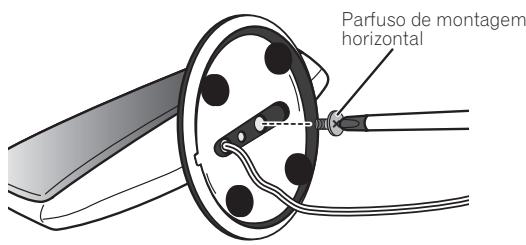

4 Alinhe a lingueta de eliminação da rotação com o furo na fixação de montagem vertical. 3 Fixe a coluna à base utilizando o parafuso de montagem horizontal a partir do lado anterior da base.

Lingueta de eliminação da rotação

Parfuso de montagem horizontal

5 Fixe a coluna à fixação vertical utilizando o parafuso de montagem vertical. 4

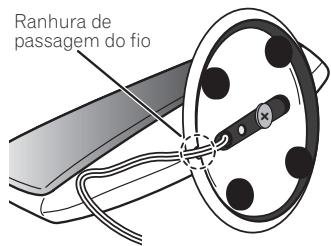

Faça o cabo da coluna passar através da ranhura na base.

Parafuso de montagem vertical

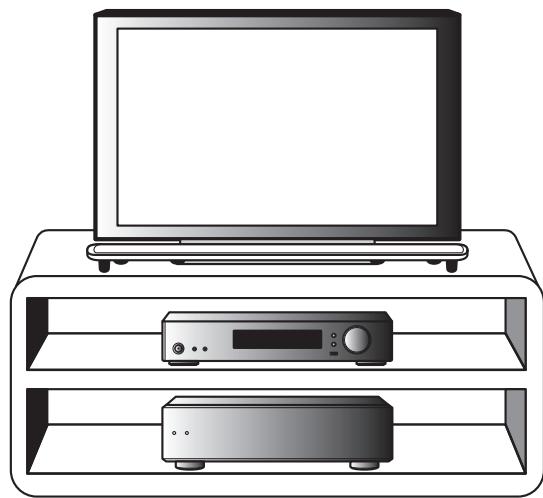

Instalação Local de montagem Exemplo de instalação: Tanto para o S-HV600B como para o S-SLW500

S-SLW500 Instalação do subwoofer O subwoofer pode ser montado segundo uma orientação vertical ou horizontal. O orientação de fábrica é horizontal.

Para instalação na vertical 1 Os pés são fixados com parafusos Phillips; utilize uma chave de parafusos Phillips para os retirar.

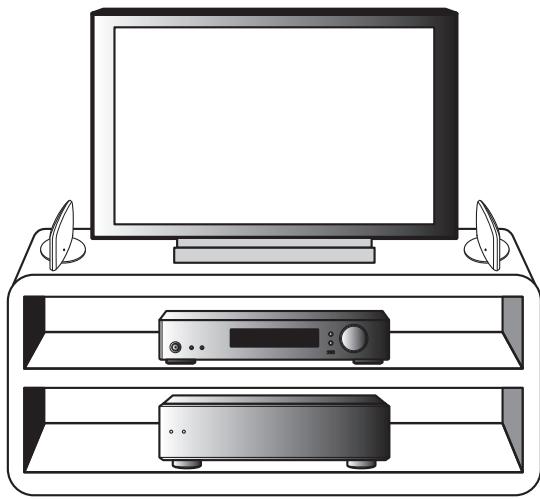

Exemplo de instalação: Tanto para o S-HV500-LR como para o S-SLW500

2 Aplique os selos acessórios para colocar os pés de modo a esconder furos dos parafusos. 3 Aplique as almofadas anti-derrapantes nos quatro cantos da superfície onde o subwoofer irá ser montado. Note que as almofadas anti-derrapantes podem não ser totalmente eficazes em todas as superfícies, não devendo instalar as colunas em locais escorragadios.

• Os sons produzidos através do sistema de colunas são facilmente afectados, de modo subtil, pelas condições do espaço de audição. • Estas colunas não estão escudadas magneticamente. Deste modo, pode ocorrer distorção na cor se as colunas forem colocadas próximo de um televisor CRT (tubo de raios catódicos) convencional. Neste caso, afaste a coluna para longe do televisor. Também aparelhos que possam ser facilmente afectadas pelo magnetismo (cartões de dados magnéticos, relógios de pulso, gravadores de cassetes, etc.) não deverão ser colocados próximo desta coluna.

• Não tente efectuar estes procedimentos com as colunas inclinadas. Deite a coluna sobre o seu lado sobre um pano macio ou outro material que não arranhe o aparelho.

• Se o quarto tiver muita reverberação, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chão para absorver o som. Para os melhores resultados, cubra as paredes completamente. CUIDADO

• A montagem de colunas numa localização instável é extremamente perigosa e não deve ser tentada. • Não instale as colunas no topo de um televisor ou outra localização instável. As colunas podem cair, causando estragos ou acidentes pessoais.

S-HV500-LR • Os sons produzidos através do sistema de colunas são facilmente afectados, de modo subtil, pelas condições do espaço de audição. • Pode ser montada vertical ou horizontalmente. • Quando utilizar um televisor de perfil fino, coloque as colunas nos lados do televisor afastadas 5 cm ou mais. • Quando utilizar um televisor CRT (tubo de raios catódicos) separe em 10 cm as colunas do televisor. Dado que estas colunas foram concebidas para permitir fugas de baixo fluxo magnético, podem aparecer manchas de cor no televisor, dependendo das condições de instalação. Neste caso, desligue a alimentação do televisor e espere 15 a 30 minutos. Se as manchas de cor persistirem, afaste mais as colunas do televisor. • Se o quarto tiver muita reverberação, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chão para absorver o som. Para os melhores resultados, cubra as paredes completamente.

• Não coloque reprodutores de discos (DVD, CD) sobre o subwoofer pois a vibração pode gerar som intermitente. • Quando instalar as colunas, deixe pelo menos 10 cm de espaço entre a parte anterior destas e qualquer tipo de parede. Quando instalar na vertical, deixe pelo menos 10 cm de espaço entre o lado esquerdo da coluna e qualquer tipo de parede. Se for deixada uma distância inferior, o aparelho pode apresentar um desempenho inadequado ou mesmo mau funcionamento. • Dado que as colunas são pesadas, a instalação em locais instáveis é extremamente perigosa e não deve ser tentado. A queda de uma coluna pode causar estragos ou lesões pessoais.

Montagem das colunas numa parede (S-HV600B/S-HV500-LR) Antes da montagem

• A montagem de colunas numa localização instável é extremamente perigosa e não deve ser tentada. • Não instale as colunas no topo de um televisor ou outra localização instável. As colunas podem cair, causando estragos ou acidentes pessoais.

• Os parafusos de montagem não são fornecidos. Utilize parafusos apropriados para o material da parede e para peso da coluna.

S-SLW500 • O subwoofer reproduz sons ultra-graves monoaurais, utilizando o facto que o ouvido humano ter pouca sensibilidade à direcção do som de baixa frequência. Como tal, o subwoofer pode ser colocado numa grande variedade de locais. No entanto, se colocado longe demais, a ligação entre os sons do subwoofer e os sons das outras colunas pode parecer pouco natural. A intensidade do som do subwoofer pode ser ajustado, alterando a sua distância à parede. • As colunas frontais instaladas à esquerda e à direita devem estar separadas de 1,8 a 2,7 m. Devem ficar instaladas a distância idênticas a partir do televisor e a igual distância do chão. • Pode adquirir suportes de colunas opcionais de modo a facilitar a montagem das colunas de som envolvente ao nível dos ouvidos do ouvinte, ou ligeiramente acima destes. • O efeito de som envolvente será diminuido se as colunas forem montadas a uma grande distância da posição de audição. • O subwoofer não é escudado magneticamente e não deve ser colocado perto de um televisor ou monitor, uma vez que a interacção entre os materiais magnéticos pode causar distorção das cores ecrã do televisor. Aparelhos facilmente afectados por magnetismo (cartões de memória magnéticos, relógios de pulso, gravadores de cassetes, etc) não devem ser colocados perto do subwoofer.

• Quando instalar as colunas sobre um móvel para televisores ou aparelhos audio-visuais, o móvel ou os outros componentes audio podem vibrar em resultado das vibrações produzidas pela coluna. Deve tomar as devidas precauções para que as prateleiras do móvel ou os outros componentes não mudem de posição devido às vibrações.

• Lembre-se que as colunas são pesadas e que o seu peso pode tornar os parafusos frouxos, ou que o material da parede pode não ser capaz de suportar o peso, resultando na queda da coluna. Certifique-se que a parede na qual pretende montar as colunas é resistente suficiente para suportar o peso. Não monte as colunas em paredes de contraplacado ou de outro material macio.

• Se estiver em dúvida sobre a qualidade e resistência da parede, consulte um profissional. • A Pioneer não é responsável por acidentes ou estragos resultantes de instalação imprópria.

S-HV600B 1 Utilize uma chave de parafusos Philips para retirar os dois parafusos que seguram as bases das colunas.

S-HV600B_S-HV500-LR_En.fm

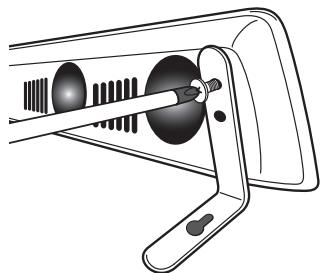

2 Utilizando os dois parafusos retirados no passo 1, fixe à coluna as fixações de montagem na parede.

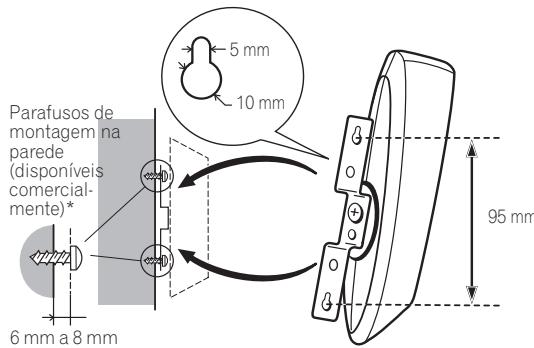

S-HV500-LR Montagem na parede Para montar o aparelho na parede utilize primeiro o parafuso de instalação vertical para fixar as fixações de montagem na parede ao aparelho. Prenda depois as fixações à parede.

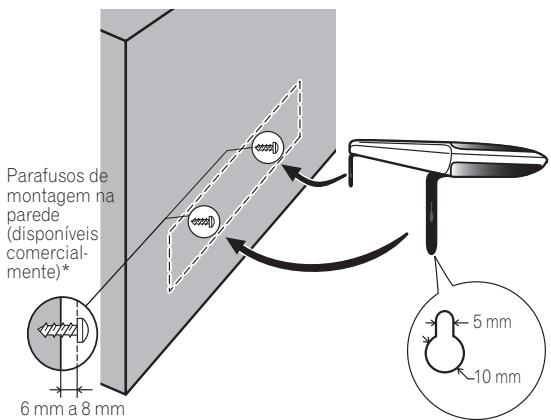

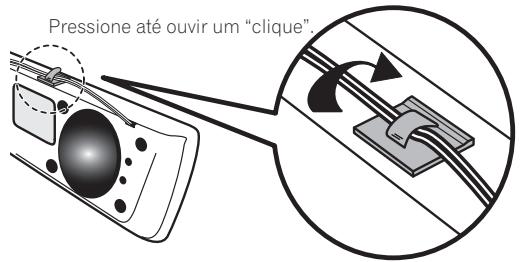

3 Coloque as guias dos fios fornecidas no topo do aparelho tal como ilustrado e faça passar o cabo através das guias. Quando montar o aparelho numa parede, confirme que o tipo de construção da parede permite a utilização de parafusos (disponíveis no mercado) que apertem completamente de modo a fixar a coluna de modo seguro. Uma parede feita de material fraco ou de resistência insuficiente não será capaz de suportar o peso da coluna, resultando na potencial queda da coluna. Abra furos na parede separados de 95 mm.

Pressione até ouvir um “clique”.

Montagem na parede. Parafusos de montagem na parede (disponíveis comercialmente)* Parafusos de montagem na parede (disponíveis comercialmente)*

5 mm 10 mm 6 mm a 8 mm * Os parafusos de montagem na parede não estão incluídos. Adquira parafusos apropriados tomando em consideração o tipo de parede e o peso das colunas.

Abra furos na parede separados de 818 mm. 818 mm

* Os parafusos de montagem na parede não estão incluídos. Adquira parafusos apropriados tomando em consideração o tipo de parede e o peso das colunas.

• Quando montar o aparelho numa parede, o peso do aparelho e o método de montagem podem resultar em perigo de inclinação ou queda. Tenha extremo cuidado na prevenção de acidentes. • Durante a instalação verifique que a localização escolhida é plenamente capaz de suportar o peso do aparelho. Se não tiver a certeza da resistência da parede consulte um técnico de construção civil. • A Pioneer não toma qualquer responsabilidade em caso de danos ou acidentes resultantes de instalação deficiente, modificação do aparelho ou desastres naturais.

Quando montar o aparelho no suporte de coluna Utilize o suporte acessório quando montar o aparelho em qualquer suporte ou base de coluna que não a fornecida. Utilize parafusos M5 para a instalação. Os parafusos de montagem não são fornecidos. Siga as instruções que acompanham o suporte ou base de coluna escolhido.

• Os terminais destas colunas transportam tensão PERIGOSA. Para prevenir o risco de choque eléctrico quando ligar ou desligar os cabos das colunas, desligue a alimentação antes de tocar em qualquer peça não isolada. • Depois de ligar as fichas, puxe levemente os fios para se certificar que as extremidades dos cabos estão firmemente ligadas aos terminais. Ligações inadequadas podem criar ruído e interrupções no som. • Se os fios dos cabos ficarem de fora dos terminais, o contacto uns com os outros provoca uma carga excessiva no receptor. Tal pode causar a paragem do funcionamento do amplificador ou mesmo danificar o receptor.

• Quando utilizar um conjunto de colunas ligado a um receptor, não conseguirá obter o efeito estéreo normal se a polaridade (+, –) de uma das colunas (esquerda ou direita) estiver invertida.

Operação (S-HV600B/S-HV500-LR)

Ligação Ligação do cabo S-HV600B/S-HV500-LR 1

Desligue a alimentação do seu amplificador. • Ligue o fio com a marca colorida ao terminal encarnado (+), o fio liso ao terminal preto (–). Para o lado (+) (encarnado) Tubo encarnado Para o lado (–) (preto)

2 Ligue as outras extremidades dos cabos às saídas paras as colunas, no amplificador (para mais detalhes consulte o manual de instruções do amplificador).

S-SLW500 1 Fixe uma das extremidades dos cabos das colunas fornecidas à parte anterior de cada coluna. • Ligue o fio com a marca colorida ao terminal encarnado (+), o fio liso ao terminal preto (–). Pressione a patilha de mola e insira o fio, tal como ilustrado. Liberte a patilha para fixar o fio. Encarnado (+)

2 Ligue as outras extremidades dos cabos às saídas paras as colunas, no amplificador (para mais detalhes consulte o manual de instruções do amplificador).

Dado que os aparelhos S-HV600B/S-HV500-LR foram concebidos como colunas satélite compactas, recomendamos que sejam utilizadas em combinação com um subwoofer para proporcionar sons graves completos. Neste caso, coloque o ajuste das colunas no amplificador (receptor) na posição “pequena” e a frequência de crossover em 200 Hz.

• O S-HV500-LR é fornecido com duas colunas por embalagem. • Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos. * Uma vez que estas colunas produzem som de ambos os lados, a saída é duplicada. O volume de saída é equivalente a 82 dB numa coluna convencional. © 2011 PIONEER CORPORATION. Todos os direitos reservados.

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados. Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar). Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais. Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana. K058b_A_Po
