MANUAL DE UTILIZADOR HTP-SLH600 PIONEER

• Estas columnas de som tem uma impedência de 8 , devendo ser ligadas apenas a apenas a um amplífador concebido com uma impedência de carga de 8 (as saídas para as columnas no amplífador devem estar claramente marcadas com “8Ω”).

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguições precações:

• Não forneça potência aoSYSTEMA de colunas para algoa da entrada maior permitida.
• Quando utilize um equalizador gráfico para darênciafase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.
• Não force um amplíficator de baixa potência a produzir altos volumes de som (a distortionação harmonica do amplífador AUGentará, àslem de poder danificar a coluna).

Precauçao instalação

• Não coloque colunas sobre superficie instáveis, poi tal pode provocar a quida de uma coluna causando e danos e lesões corporais.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utilizes os cabos de ligação adequados.
• Se pretender instalar as colunas numa parede, confirme primaryque a parede é capaz de suporto o peso das colunas (S-HV600B:1,7 kg,S-HV500-LR:0,4 kg).Se tiver duidas sobre a capacidade de cargo da parede consulte um technician de construcãocivil.A instalaçao das colunas numa parede que não é segura é extremamente perigosa,pois as colunas podem cair e provocar acidentes pessoas graves.
• Depoto de montar confirme que a instalação está segura. Verifique periodically que as colunas continuam a estar instaladas em segança.

Precação'utilisation

• Não utilize as colunas para ouvir som distorcido por longos periodos de tempo, quando tal pode resultar em danos nas colunas,representando um potencial perigo de incência.
• Não colque objectos pesados ou de grandes dimensoes sobre a coluna, não deixe as crianças brincar com as colunas.
• Não ligue estas colunas a outros apareiros que não amplificadores de potência ou outros componentes audio,PGA.
• Este produto incorpora uma Tecnologia de auto-regressão de modo a protejer os alfalfantes. Se as colunas deixem de emitir ruido quando receberem um sinal demasiado alto, baixe o volume no amplificador e espere uns segundos. A caractéctrica de proteção desactiva-se automaticamente.

S-SLW500

• Este produit é um subwoofer passivo, devendo ser combinado com o VSX-S300 ou outras Airways audio com um amplificador subwoofer incorporeal.
• Estas colunas de som tem uma impedência de 4 , devendo ser ligadas apenas apenas a um amplífador concebido com uma impedência de cargo de 4 (as saísas para as colunas no amplífador devem estar claramente marcadas com “ 4 ”).

De modo a prevenir danos nas columnas resultantes de sobrecarga na entrada, observe por favor as seguiñes precauções:

• Não forneça potência aoSYSTEMA de colunas para lem da entrada maior permitida.
• Quando utilizes um equalizador grafico para dar enfase a sons altos na faixa das altas freqências, não utilize um volume de amplificação excessivo.
• Não force um amplífador de baixa potência a produzir altos volumes de som (a distortionação harmonica do amplífador AUGentará, àslem de poder danificar a coluna).

Precauçao instalação

• Não coloque colunas sobre superficie instáveis, poi tal pode provocar a quida de uma coluna causando e danos e lesões corporais.
• Desligue da tomada o seu equipamento audio-visual e consulta o manual de instruções quando ligar os componentes entre si. Certifique-se que utilizes os cabos de ligation adequados.
• Não fixe estas colunas em paredes ou no tecto, País pode fazer ferimentos em caso de quida.
• Não instale as as suas colunas sobre a coisa, na parede ou no tecto.

Precauçô'utilização

• Não utilize as colunas para ouvir som distorcido por longos periodos de tempo, poi tal pode resultar em danos nas colunas,representando um potencial perigo de incência.
• Não colque objectos pesados ou de grandes dimensoes sobre a coluna, não deixe as crianças brincar com as colunas.
• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
• As grelhas das colunas não podem ser retridas. Não tente retrirá-lasPGA paraçapois tal pode danificar as grelhas.

A Pioneer não é responsavel por acidentes ou estragos que resultem de instalação deficiente, Utilizaçãoindevida ou modificaçãodo produits,nemde desastres naturais.

Limpeza da caixa das colunas

Em condições de'utilisation normais, a passagem com um pano seco é suficiente para fazer a caixa limpa. Se necessário limpe com um pano embarbido num detergente neutro diluído cinco ou vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outras produits químico;neste ou proxiesamente aparecido, poi tal correora as superficies.

O que encontrar na caixa

S-HV600B

• Suporte x 2
• Almofadas anti-derrapantes × 2
• Guias para fios x 4
• Cartão de garantia x 1 ( Modelo europeuapanas)
• Manual de instruções (o presente documento)

S-HV500-LR

• Base x 2

• Braço de suporte x 2

• Suporte x 2
• Parafuso (máquina) x 2
• Parafuso (Cabeça plana) x 4
• Porca hexagonal x 2
• Selo x 2
• Cartão de garantia x 1 ( Modelo europeuapanas)
• Manual de instruções (o presente documento)

S-SLW500

Cabo de coluna (3m)× 1
- Almofadas anti-derrapantes x 4
- Selo x 4
- Cartão de garantia x 1 ( Modelo europeu apenas)

Characteristicas

• O som é produzido a partir de outros os lados (rede grelha) da coluna.
• Esta coluna produz som Completely direcionado para todas as direçções. Em contraste com as colunas convencionais, a orientação muitoadora abaiço é a "frontal". Para obter uma qualida de som boa, oriente a coluna de modo a que olawsao "frontal" esteja apontado na direção da posicao de audiência.

S-HV500-LR: Orientação horizontal

S-HV500-LR: Orientação vertical

Montagem

S-HV600B

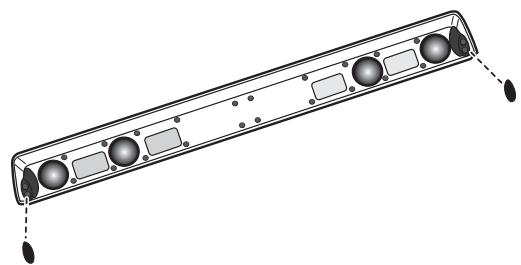

1 Aplique a almofada anti-derrapante na superficie inferior da perna.

S-HV500-LR

Orientação horizontal

1 Faça passar o cabo das colunas atraves do orificio na base.

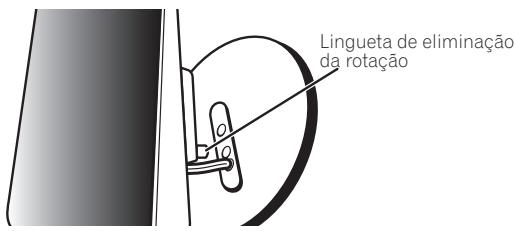

2 Alinhe a lingueta de eliminação da rotação com o orifácio na base.

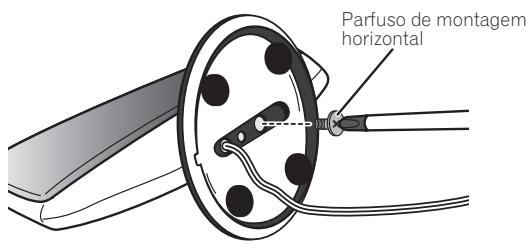

3 Fix a coluna à base'utilizando o parafuso de montagem horizontal a partir do lado anterior da base.

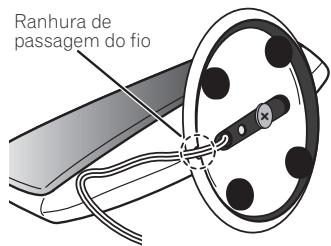

4 Faça o cabo da coluna passar atraves da ranhura na base.

Orientação vertical

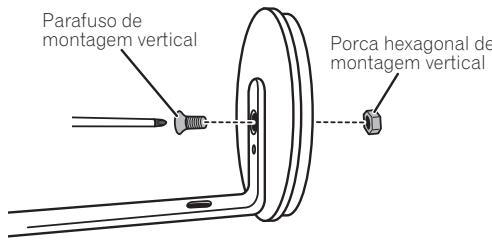

1 Alinhe a base da fixação de montagem vertical com o furo na base.
2 Fixe a fixação de montagem vertical à baseutilizando o parafuso de montagem vertical e a porca hexagonal. Certifique-se que a porca hexagonaltica encaixada na ranhura hexagonal na parte de baixo da base.

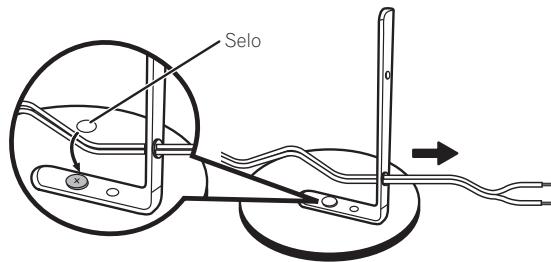

3 Passe o cabo da coluna atraves do furo na fixação de montagem vertical.

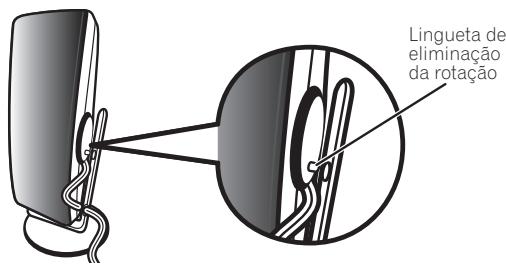

4 Alinhe a lingueta de eliminação da rotação com o furo na fixação de montagem vertical.

5 Fixe a coluna à fixação verticalutilizando o parafuso de montagem vertical.

S-SLW500

Instalacao do subwoofer

O subwoofer pode ser montado靼 uma orientacao vertical ou horizontal. O orientacao de fabrica e horizontal.

Para instalação na vertical

1 Os pés são fixados com parafusos Phillips; utilize uma chape de parafusos Phillips para osOOTR.
2 Aplique os selos accesórios para colocar os pés de modo a esconder furos dos parafusos.
3 Aplitude as almofadas anti-derrapantes nos quatre cantos da superficie onde o subwoofer ira ser montado. Note que as almofadas anti-derrapantes podem nao ser totalmente eficazes em todas as superficies, não devendo instalar as colunas em locais escorragadiros.

Passo 1

Passo 2
Passo 3

Almofadas anti-derrapantes

CUIDADO

• Não tente efectuar"These procedimentos com as colunas inclinadas. Deite a coluna sobre o seu lado sobre um pano macio ou outras material que não arranhe o aparelho.

Instalacao

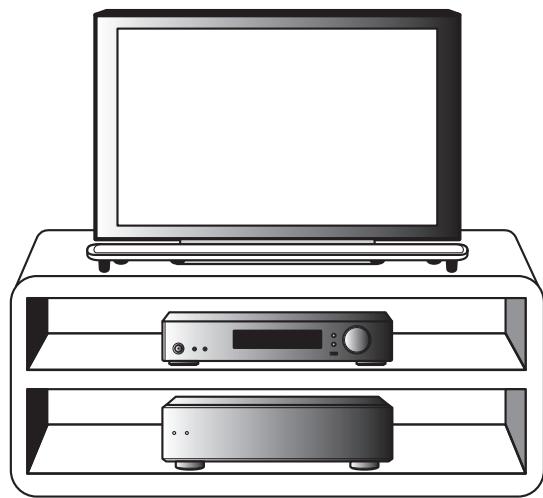

Local de montagem

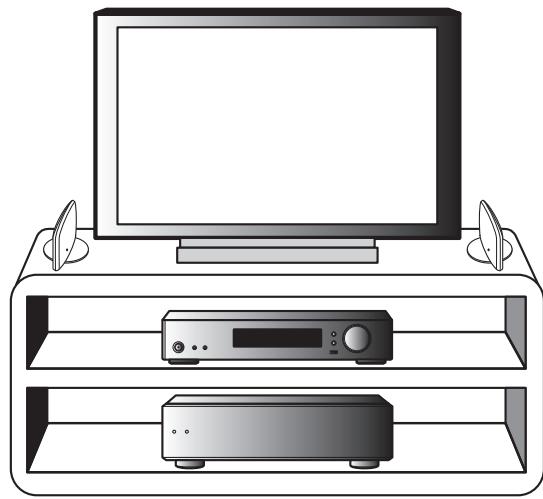

Exemplo de instalacao: Tanto para o S-HV600B como para o S-SLW500

Exemplo de instalacao: Tanto para o S-HV500-LR como para o S-SLW500

S-HV600B

• Ossons produzidos atravesdo systemadecolunas sao fácilmente afectados, de modo subtil, pelas condições do espoço de audicão.

• Estas colunas não está escuradas magnificamente. Deste modo, pode ocorrre distorção na cor se as colunas foram colocadas proxies de um televisor CRT (tubo de raios catódicos) convencional. Neste caso, afasta a coluna para longe do televisor. Não aparelhos que possam ser fácilmente afectadas pelo magnetismo (cartões de dados magnéticos, relógios de pulso, gravadores de cassetes, etc.) não deverão ser colocados proxies esta coluna.

• Se o quarto tiver muita reverberação, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chão para absorver o som. Para os melhores resultados, cubra as paredes completeness.

CUIDADO

• A montagem de colunas numa localização instável é extremamente perigosa e não deve ser tentada.
• Não instale as colunas no topo de um tevisor ou outras localização instável. As colunas podem cair, causando estragos ou acidentes pessoas.

S-HV500-LR

• Ossons produzidos atravesdo systemadocolunas sao fácilmente afectados, de modo subtil, pelas condições do esgo de audiência.
• Pode ser montada vertical ou horizontalmente.
• Quando utiliser um televisor de perfil sino, colque as colunas nos lados do televisor afastadas 5 cm ou mais.
• Quando utiliser um televisor CRT (tubo de raios catódicos) separe em 10 cm as colunas do televisor. Dado que estas colunas foram concebidas para permitir fugas de boaço fluxo magnético, poder aparecer manchas de cor no televisor,DEPENDENDAS condições de instalação. Neste caso, desígue a alimentação do televisor e espere 15 a 30 minutos. Se as manchas de cor persistirem, afaste mais as colunas do televisor.
• Se o quarto tiver muita reverberação, recomendamos pendurar tecidosfortesnas paredes,e/ou colocaruma carpete no chao para absorver o som. Para os melhores resultados, cubra as paredes completeness.

CUIDADO

• A montagem de colunas numa localização instável é extremamente perigosa e não deve ser tentada.
• Não instale as colunas no topo de um tevisor ou outras localização instante. As colunas podem cair, causando estragos ou acidentes pessoas.

S-SLW500

• O subwoofer reproduz sons ultra-graves monoaurais, utilizing o facto que o ouvido humano ter pouca sensibilitadé a direção do som de baixa frequência. Como tal, o subwoofer pode ser colocado numa grande variedade de locais. No entanto, se colocado longe demais, a ligação entre os sons do subwoofer e os sons das outras colunas podem parecer pouco natural. A intensidade do som do subwoofer pode ser ajustado, alterando a sua distância àparede.
• As columnas frontais instaladas à esquerda e à direita devem estar separadas de 1,8 a 2,7 m. Devem fazer instaladas a distência IDENTICAS a partir do television e a igual distência do chão.
• Pode adquirir suportes de columnas.optionais de modo a facilitar a montagem das columnas de som envolvente ao nivel dos ouvidos do ouvinte, ou ligeiramente acima destes.
• O efeito de som envolvente está diminuindo se as colunas foram montadas a uma grande distência da posicao de audição.
• O subwoofer não é escodado magnificamente e não deve ser colocado perto de um tevelor ou monitor, uma vez que a interação entre os materiais magnéticos pode fazer distortion das corescrafto do tevelor. Aparelhos fácilmente afectados por magnetismo (cartões de memória magnéticos, relógios de pulso, gravadores de cassetes, etc) não devem ser colocados perto do subwoofer.

CUIDADO

• Quando instalar as colunas sobre um|móvel para televisores ou apareiros audio-visuais, o'móvel ou os outros componentes audio pode vibrar em resultado das vibrações produzidas pela coluna. Deve来形容 as devidas precações para que as prateleiras do mover ou os outros componentes não mudem de posicao devo do aquevas vibrações.
• Não colque reproduções de discs (DVD, CD) sobre o subwoofer驻村 a vibação pode gerar som intermitente.
• Quando instalar as colunas, deixe pelo menos 10 cm de esponço entre a parte anterior destas e qualquer tipo de parede. quando instalar na vertical, deixe pelo menos 10 cm de esponço entre o lado esquerdo da coluna e qualquer tipo de parede. Se for deixada uma distância inferior, o aparelho pode estar um desempinho inadequado ou mesmo mau funçãoamento.
• Dado que as colunas são pesadas, a instalação em locais instáveis é extremamente perigosa e não deve ser tentado. Aqueça de uma coluna pode causar estragos ou lesões pessoas.

Montagem das colunas numa parede (S-HV600B/S-HV500-LR)

Antes da montagem

• Lembre-se que as colunas são pesadas e que o seu peso pode tornar os parafusos frouxos, ou que o material da parede pode não ser capaz de的支持ar o peso, resultando na queda da coluna. Certifique-se que a parede na qual pretende montar as colunas é resistente suficiente para的支持ar o peso. Não monte as colunas em paredes de contraplacado ou de outras material macio.
• Os parafusos de montagem não são fornecidos. Utilize parafusos apropriados para o material da parede e para peso da coluna.

CUIDADO

• Se estiver em duvida sobre a qualidade e resistencia da parede, consulte um professional.
• A Pioneer não é responsavel por acidentes ou estragos resultantes de instalação impropriária.

S-HV600B

1 Utilize a chave de parafusos Philips para retirar osinous parafusos que seguram as bases das colunas.

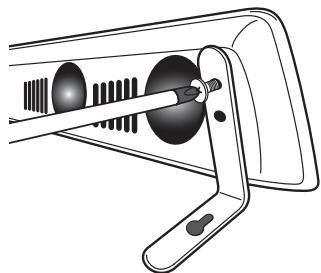

2 Utilizando osinous parafusos retirados no passo 1, fixe a coluna as fixacoes de montagem na parede.

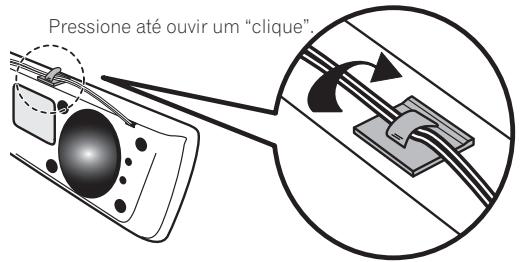

3 Coloque as guias dos fios fornecidas no topo do aparelho tal como ilustrado e faça passar o cabo atraves das guias.

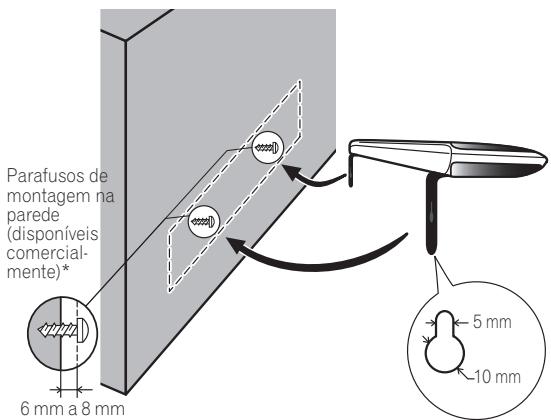

4 Montagem na parede.

* Os parafusos de montagem na parede não está incluíçados. Adquirá parafusospropriados tomando em consideração o tipo de parede e peso das colunas.
Abra furos na parede separados de 818 mm.

S-HV500-LR

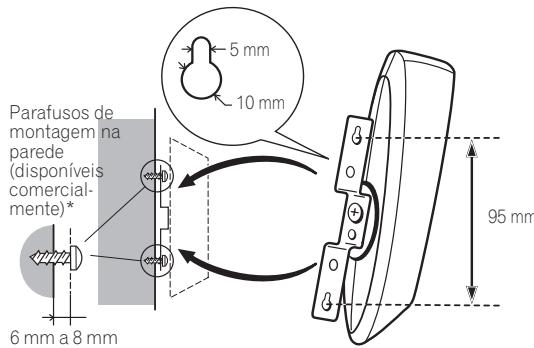

Montagem na parede

Para montar o aparelho na parede utilize primeiro o parafuso de instalação vertical para fixar as fixações de montagem na parede ao aparelho. Prenda(before as fixações à parede.

Quando montar o aparecido numa parede, confirme que o tipo de construção da parede permit e utilizesçao de parafusos (disponível no mercado) que apertem completeness de modo a fixar a coluna de modo seguro.

Uma parede feita de material fraco ou de resistencia insufficiente não sera capaz de Supporting o peso da coluna, resultando na potencialqueada coluna.

Abra furos na parede separados de 95 mm.

* Os parafusos de montagem na parede não está incluíados. Adquirá parafusos apropiados tomando em consideração o tipo de parede e o peso das colunas.

CUIDADO

• Quando montar o aparecido numa parede, o peso do aparecido e o método de montagem pode resultar em perigo de inclinação ou quada. Tenha extremo cuidado na prevenção de acidentes.
• Durante a instalação verifique que a localização escolhida é plenamente capaz de suportar o peso do aparelho. Se não tiver a certeza da resistência da parede consulte um técnico de construição civil.
• A Pioneer não toma qualquer responsabilitadé em caso de danos ou acidentes resultantes de instalacao deficiente, 修改 do aparelho ou desastres naturais.

Quando montar o aparelho no suporte de coluna

Utilize o suporte acessório quando montar o aparelho em qualquer suporte ou base de coluna que nao a fornecida. Utilize parafudos M5 para a instalacao. Os parafudos de montagem não são fornecidos. Siga as instruções que acompanham o suporte ou base de coluna escolhido.

Ligação

Ligação do cabo

S-HV600B/S-HV500-LR

1 Desligue a alimentacao do seu amplificador.

• Ligue o fio com a marca colorida ao terminal encarnado (+), o fio liso ao terminal preto (-).

2 Ligue as outras extremidades dos cabos àssaidas paras as colunas, no amplificador (para mais detalhes consulte o manual de instruções do amplificador).

S-SLW500

• Ligue o fio com a marca colorida ao terminal encarnado (+), o fio liso ao terminal preto (-). Pressione a patilha de mola e insira o fio, tal como ilustrado. Liberte a patilha para fixar o fio.

2 Ligue as outras extremidades dos cabos àssaidas paras as colunas, no amplificador (para mais detalhes consulte o manual de instruções do amplificador).

CUIDADO

• Os terminais destas colunas transporte tensao PERIGOSA. Para prevenir o risco dechoque eletrico quando ligar ou deslugar os cabos das colunas,DSLigue a alimentacao antes de tocar em qualquer peça nao isolada.
• Depois de ligar as fichas, puxe levamente os fios para se certificar que as extremidades dos cabos estáfirmamente ligadas ao externais. Ligações inadequadas podem Criar ruido e interruptões no som.
• Se os fios dos cabos ficarem de fora dos terminals, o contacto uns com os outros provoca umaarga excessiva no receptor. Tal pode fazer a paragem do functimento do amplificador ou mesmo danIFICAR o receptor.
• Quando utilizar um Conjunto de columnas ligado a um receptor, não consiguić abter o efeito estéreo normal se a polaridade (+, -) de uma das columnas (esquerda ou direita) estiver invertida.

Dado que os apareiros S-HV600B/S-HV500-LR foram concebidos como colunas satélite compactas, recomendamos que sejam realizadas em combinação com um subwoofer para proportionar sons graves completeness. Neste caso, colque o ajuste das colunas no amplificador (receptor) na posicao "pequena" e a frequencia de crossover em 200Hz .

Especificações

S-HV600B

Caixa ... Tipo fechado

Configuração 2 vias

Woofer/Tweeter

5,7 cm × 3 cm (lado duplo) × 4peças / 2 cm Tipo abóbada × 4peças
Impedência 8Ω
Gama de Frequencia. 130 Hz a 32 kHz
Sensibilidade. 76 dB (Total 82 dB*)
Potência Tmaxa de entrada. 100 W
Frequencia de crossover 1,5 kHz
Dimensoes exteriores. 900 (L) mm x 66 (A) mm x 93 (P) mm
Peso 1,7 kg

Acessórios fornecidos

Suporte 2
Almofadas anti-derrapantes 2
Guias para fios 4
Cartao de garantia ( Modelo europeuapanas) 1
Manual de instruções (o presente documento)

S-HV500-LR

Caixa . Tipo fechado
Configuração 2 vias
Woofer/Tweeter
......5,7cm×3cm (Iado duplo)×2peças/2cm Tipo abóbada × 2peças
Impedência 8Ω
Gama de frequência. 170 Hz a 32 kHz
Sensibilidade. 76 dB (Total 82 dB*)
Potência Tmaxa de entrada. 100 W
Frequencia de crossover 1,5 kHz
Dimensoes exteriores

Orientação horizontal. 207 (L) mm x 100 (A) mm x 100 (P) mm
Orientation vertical. 100 (L) mm x 225 (A) mm x 100 (P) mm

Peso 0,4 kg

Acessórios fornecidos

Base 2
Braço de suporte 2
Suporte 2
Parafuso (máquina) 2
Parafuso (Cabeça plana) 4
Porca hexagonal 2
Selo 2
Cartao de garantia (Modelo europeuapanas) 1
Manual de instruções (o presente documento)

S-SLW500

Caixa . Tipo prateleira, reflexo de baixos
Configuração. 16 cm cone
Impedância 4Ω
Gama de frequencia. 35 Hz a 2,0 kHz
Sensibilidade. 78 dB
Potência Tmaxa de entrada. 100 W
Dimensoes exteriores

Orientação horizontal. 435 (L) mm x 121 (A) mm x 360 (P) mm

Orientation vertical .108,5 L) mm x 435 A) mm x 360 P) mm

Peso 4,5 kg

Acessórios fornecidos

Cabo de coluna (3 m) 1
Almofadas anti-derrapantes 4
Selo 4
Cartao de garantia ( Modelo europeu apenas) 1

Nota

• O S-HV500-LR é fornecido com两大 colunas por embalagem.

• Especificações e conceção sujeitas a possível modificações sem征求意见 prévio, devido a melhoramento.

• Uma vez que estas colunas produzem som de aisle os lados, a saía é duplicates. O volume de saía é equivalente à 82 dB numa coluna convencional.
