BEDIENUNGSANLEITUNG HTP-SLH600 PIONEER

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

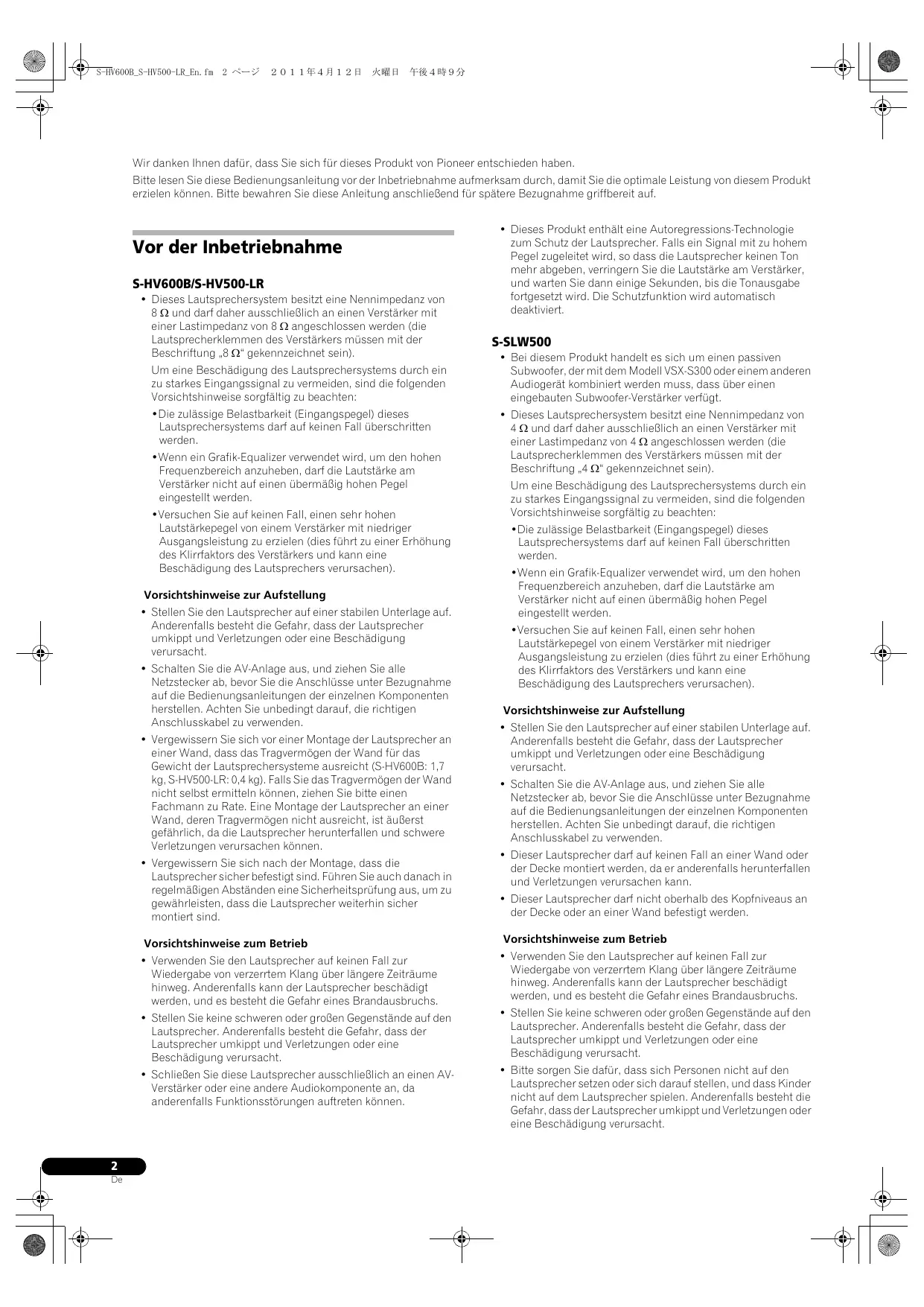

Vor der Inbetriebnahme S-HV600B/S-HV500-LR • Dieses Lautsprechersystem besitzt eine Nennimpedanz von 8 Ω und darf daher ausschließlich an einen Verstärker mit einer Lastimpedanz von 8 Ω angeschlossen werden (die Lautsprecherklemmen des Verstärkers müssen mit der Beschriftung „8 Ω“ gekennzeichnet sein). Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten: •Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden. •Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden. •Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Lautsprechers verursachen). Vorsichtshinweise zur Aufstellung • Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht. • Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden. • Vergewissern Sie sich vor einer Montage der Lautsprecher an einer Wand, dass das Tragvermögen der Wand für das Gewicht der Lautsprechersysteme ausreicht (S-HV600B: 1,7 kg, S-HV500-LR: 0,4 kg). Falls Sie das Tragvermögen der Wand nicht selbst ermitteln können, ziehen Sie bitte einen Fachmann zu Rate. Eine Montage der Lautsprecher an einer Wand, deren Tragvermögen nicht ausreicht, ist äußerst gefährlich, da die Lautsprecher herunterfallen und schwere Verletzungen verursachen können. • Vergewissern Sie sich nach der Montage, dass die Lautsprecher sicher befestigt sind. Führen Sie auch danach in regelmäßigen Abständen eine Sicherheitsprüfung aus, um zu gewährleisten, dass die Lautsprecher weiterhin sicher montiert sind. Vorsichtshinweise zum Betrieb

• Dieses Produkt enthält eine Autoregressions-Technologie zum Schutz der Lautsprecher. Falls ein Signal mit zu hohem Pegel zugeleitet wird, so dass die Lautsprecher keinen Ton mehr abgeben, verringern Sie die Lautstärke am Verstärker, und warten Sie dann einige Sekunden, bis die Tonausgabe fortgesetzt wird. Die Schutzfunktion wird automatisch deaktiviert.

S-SLW500 • Bei diesem Produkt handelt es sich um einen passiven Subwoofer, der mit dem Modell VSX-S300 oder einem anderen Audiogerät kombiniert werden muss, dass über einen eingebauten Subwoofer-Verstärker verfügt. • Dieses Lautsprechersystem besitzt eine Nennimpedanz von 4 Ω und darf daher ausschließlich an einen Verstärker mit einer Lastimpedanz von 4 Ω angeschlossen werden (die Lautsprecherklemmen des Verstärkers müssen mit der Beschriftung „4 Ω“ gekennzeichnet sein). Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten: •Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden. •Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden. •Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Lautsprechers verursachen). Vorsichtshinweise zur Aufstellung • Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht. • Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden. • Dieser Lautsprecher darf auf keinen Fall an einer Wand oder der Decke montiert werden, da er anderenfalls herunterfallen und Verletzungen verursachen kann. • Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an der Decke oder an einer Wand befestigt werden. Vorsichtshinweise zum Betrieb

• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls kann der Lautsprecher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs.

• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls kann der Lautsprecher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs.

• Stellen Sie keine schweren oder großen Gegenstände auf den Lautsprecher. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.

• Stellen Sie keine schweren oder großen Gegenstände auf den Lautsprecher. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.

• Schließen Sie diese Lautsprecher ausschließlich an einen AVVerstärker oder eine andere Audiokomponente an, da anderenfalls Funktionsstörungen auftreten können.

• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf dem Lautsprecher spielen. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.

S-HV600B_S-HV500-LR_En.fm

• Die Frontverkleidung dieses Lautsprechers kann nicht abgenommen werden. Bitte versuchen Sie auf keinen Fall, die Frontverkleidung gewaltsam zu entfernen, da sie dadurch beschädigt werden kann.

S-SLW500 • Lautsprecherkabel (3 m) x 1 • Rutschfestes Kissen x 4 • Aufkleber x 4

Pioneer übernimmt keinerlei Haftung für Unfälle oder Schäden, die durch eine unsachgemäße Aufstellung, zweckentfremdeten Gebrauch bzw. Nachgestaltung des Produkts oder höhere Gewalt entstehen.

Reinigen des Lautsprechergehäuses

Merkmale • Ton wird von beiden Seiten (Frontverkleidung) des Lautsprechers abgegeben. • Bei diesem Lautsprecher erfolgt die Schallabstrahlung in allen Richtungen. Im Gegensatz zu herkömmlichen Lautsprechern handelt es sich bei der in der nachstehenden Abbildung gezeigten Ausrichtung um die „Vorderseite“ des Lautsprechers. Um die optimale Klangqualität zu erhalten, stellen Sie den Lautsprecher so auf, dass diese „Vorderseite“ auf die Hörposition weist.

S-HV500-LR: Horizontale Ausrichtung

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls hartnäckige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel. Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen.

• Garantiekarte x 1 (nur Modell für Europa)

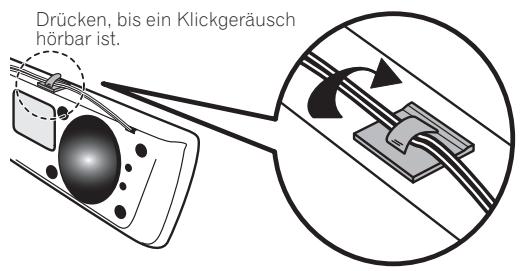

Mitgeliefertes Zubehör S-HV600B • Halterung x 2 • Rutschfestes Kissen x 2 • Kabelschelle x 4

• Garantiekarte x 1 (nur Modell für Europa) • Bedienungsanleitung (dieses Dokument)

S-HV500-LR: Vertikale Ausrichtung

‹Ansicht von vorn› • Ständerarm x 2

• Halterung x 2 • Schraube (Linsenkopf) x 2 • Schraube (Flachkopf) x 4 • Sechskantmutter x 2 • Aufkleber x 2 • Garantiekarte x 1 (nur Modell für Europa) • Bedienungsanleitung (dieses Dokument)

Aussparung für Kabel

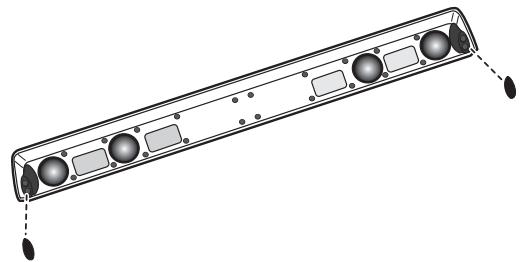

S-HV600B 1 Bringen Sie das rutschfeste Kissen an der Unterseite des Beins an.

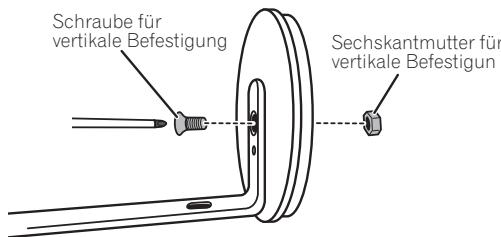

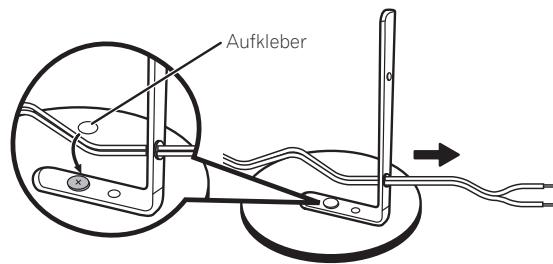

Vertikale Ausrichtung 1 Richten Sie die vertikale Montagestrebe auf das Loch in der Grundplatte aus. 2 Befestigen Sie die vertikale Montagestrebe mit der Schraube für vertikale Befestigung und der Sechskantmutter an der Grundplatte. Achten Sie dabei darauf, die Sechskantmutter in die sechseckige Nut in der Unterseite der Grundplatte einzupassen.

S-HV500-LR Horizontale Ausrichtung 1 Führen Sie das Lautsprecherkabel durch das Loch in der Grundplatte.

Schraube für vertikale Befestigung

Sechskantmutter für vertikale Befestigun

3 Führen Sie das Lautsprecherkabel durch das Loch in der vertikalen Befestigungsstrebe. 2 Richten Sie die Drehverhinderungsnase auf das Loch in der Grundplatte aus.

Drehverhinderungsnase

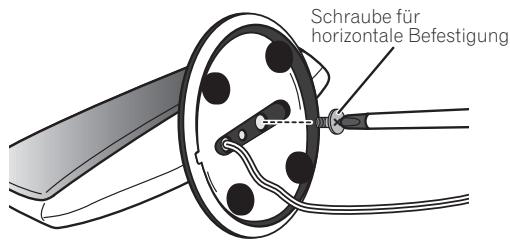

3 Befestigen Sie den Lautsprecher an der Grundplatte, indem Sie die Schraube für horizontale Befestigung von der Rückseite der Grundplatte her einsetzen. Schraube für horizontale Befestigung

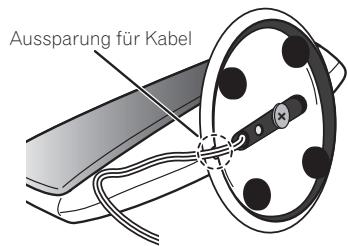

4 Richten Sie den Lautsprecher so aus, dass das Lautsprecherkabel durch die Nut in der Grundplatte verlegt werden kann.

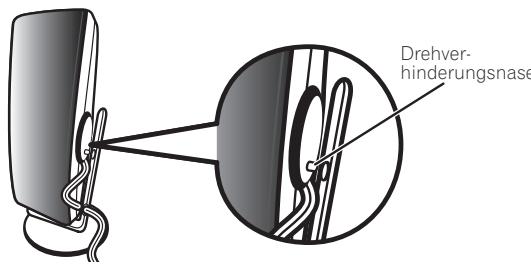

4 Richten Sie die Drehverhinderungsnase des Lautsprechers auf das Loch in der vertikalen Strebe aus.

Drehverhinderungsnase

5 Befestigen Sie den Lautsprecher mit der Schraube für vertikale Befestigung an der vertikalen Strebe.

S-HV600B_S-HV500-LR_En.fm

Schraube für vertikale Befestigung

• Halten Sie den Subwoofer bei der Ausführung dieser Arbeitsschritte nicht in einem Winkel geneigt. Legen Sie den Lautsprecher auf eine Seite auf eine weiche Decke oder eine andere Unterlage in einem Material, das keine Kratzer verursachen kann.

Aufstellung S-SLW500 Aufstellung des Subwoofers Der Subwoofer kann wahlweise in vertikaler oder horizontaler Lage aufgestellt werden. Bei der Auslieferung aus dem Herstellerwerk ist der Lautsprecher für die Aufstellung in horizontaler Lage vorbereitet.

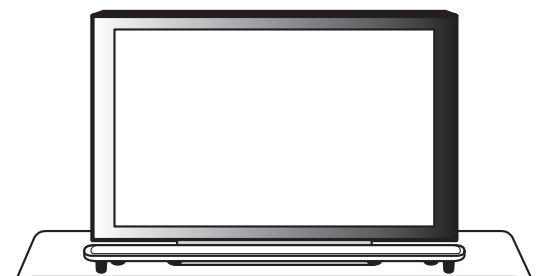

Aufstellungsort Aufstellungsbeispiel: Für sowohl S-HV600B als auch S-SLW500

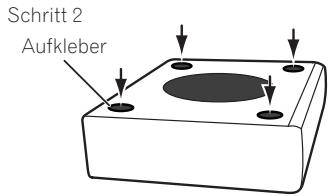

Für Aufstellung in vertikaler Lage 1 Die Füße sind mit Kreuzschlitzschrauben befestigt; verwenden Sie einen Kreuzschlitzschraubendreher, um die Füße zu entfernen. 2 Befestigen Sie die mitgelieferten Aufkleber an den Stellen, von denen die Füße entfernt wurden, um die Schraubenlöcher zu verdecken. 3 Befestigen Sie die rutschfesten Kissen an den vier Ecken der Oberfläche, auf der der Subwoofer aufgestellt werden soll. Bitte beachten Sie, dass die rutschfesten Kissen nicht bei allen Arten von Unterlagen wirksam sind, so dass eine Aufstellung auf einer glatten Oberfläche zu vermeiden ist.

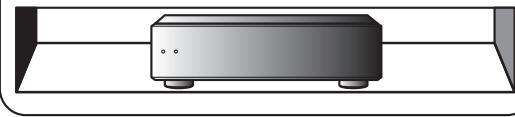

Aufstellungsbeispiel: Für sowohl S-HV500-LR als auch S-SLW500

Schritt 3 Rutschfeste Kissen

S-HV600B • Die akustischen Verhältnisse im Hörraum üben einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus. • Dieses Lautsprechersystem besitzt keine magnetisch abgeschirmte Konstruktion. Daher können Farbverzerrungen auftreten, wenn der Lautsprecher in der Nähe eines herkömmlichen Fernsehgerätes mit Kathodenstrahlröhre aufgestellt wird. In einem solchen Fall müssen Sie für einen größeren Abstand zwischen Lautsprecher und Fernsehgerät sorgen. Bitte achten Sie außerdem darauf, keine Gegenstände in die Nähe dieses Lautsprechers zu bringen, die gegenüber magnetischen Einstreuungen empfindlich sind (z. B. aufmagnetisierte Bank- und Fahrkarten, Armbanduhren, Videocassetten usw.). • Wenn der Hörraum einen starken Nachhall aufweist, empfiehlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dämpfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden. VORSICHTSHINWEISE

• Die Aufstellung der Lautsprecher auf einer unstabilen Unterlage ist äußerst gefährlich und muss daher unbedingt vermieden werden! • Stellen Sie die Lautsprecher auf keinen Fall auf einem Fernsehgerät oder einer anderen unstabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass die Lautsprecher herunterfallen und Verletzungen oder eine Beschädigung verursachen.

S-HV500-LR • Die akustischen Verhältnisse im Hörraum üben einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus. • Diese Lautsprecher können wahlweise in vertikaler oder horizontaler Lage aufgestellt werden. • Bei Verwendung eines Flachfernsehgerätes stellen Sie die Lautsprecher auf beiden Seiten in einem Mindestabstand von 5 cm vom Fernsehgerät auf. • Bei Verwendung eines herkömmlichen Fernsehgerätes mit Kathodenstrahlröhre muss ein Mindestabstand von 10 cm zwischen den Lautsprechern und dem Fernsehgerät eingehalten werden. Da diese Lautsprecher im Hinblick auf einen geringen magnetischen Streufluss konstruiert wurden, kann es je nach den Aufstellungsbedingungen zu einem gewissen Ausmaß an Farbschmieren im Fernsehbild kommen. In einem solchen Fall schalten Sie das Fernsehgerät 15 Minuten bis 30 Minuten lang aus. Falls auch danach weiterhin Farbschmieren auftritt, sorgen Sie für einen größeren Abstand zwischen den Lautsprechern und dem Fernsehgerät. • Wenn der Hörraum einen starken Nachhall aufweist, empfiehlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dämpfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden. VORSICHTSHINWEISE

• Die Aufstellung der Lautsprecher auf einer unstabilen Unterlage ist äußerst gefährlich und muss daher unbedingt vermieden werden! • Stellen Sie die Lautsprecher auf keinen Fall auf einem Fernsehgerät oder einer anderen unstabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass die Lautsprecher herunterfallen und Verletzungen oder eine Beschädigung verursachen.

S-SLW500 • Der Subwoofer gibt sehr tiefe Frequenzen monaural wieder, da das menschliche Gehör im tiefen Frequenzbereich kein genaues Ortungsvermögen besitzt und die Richtung, aus der der Schall eintrifft, nicht unterscheiden kann. Daher kann der Subwoofer an einem beliebigen Ort im Hörraum aufgestellt werden, sofern kein so großer Abstand besteht, dass eine unnatürlich wirkende Klangbalance zwischen dem Subwoofer und den übrigen Lautsprechern erhalten wird. Die Intensität des vom Subwoofer abgegebenen Klangs kann justiert werden, indem der Abstand des Subwoofers zur nächsten Wand geändert wird. • Zwischen dem rechten und dem linken Frontlautsprecher sollte ein Abstand von ca. 1,8 m bis 2,7 m vorhanden sein. Die beiden Frontlautsprecher sollten jeweils im gleichen Abstand vom Fernsehgerät und auf gleicher Höhe über dem Boden aufgestellt werden. • Lautsprecherständer sind als Sonderzubehör erhältlich, die eine optimale Aufstellung der Surround-Lautsprecher auf oder geringfügig über dem Ohrenniveau an der Hörposition ermöglichen. • Wenn die Surround-Lautsprecher in einem zu großen Abstand von der Hörposition aufgestellt werden, kann der optimale Surround-Effekt nicht erzielt werden. • Da der Subwoofer nicht magnetisch abgeschirmt ist, sollte er nicht in der Nähe eines Fernsehgerätes oder Monitors aufgestellt werden; anderenfalls kann es aufgrund von magnetischen Einstreuungen zu Verzerrungen und Farbstörungen im Fernsehbild kommen. Gegenstände, die für magnetische Einstreuungen empfindlich sind (aufmagnetisierte Bank- oder Monatskarten, Armbanduhren, Videokassetten usw.) sollten nicht in die Nähe des Subwoofers gebracht werden. VORSICHTSHINWEISE

• Wenn das Lautsprechersystem auf einem Fenseh- oder Hi-FiSchrank aufgestellt wird, kann es durch die vom Lautsprecher erzeugten mechanischen Schwingungen zu Vibrationen des Schrankes oder der anderen Komponenten kommen. Stellen Sie sicher, dass sich die Regale des Schrankes oder die anderen Komponenten wegen der mechanischen Schwingungen nicht verschieben. • Stellen Sie keine Disc-Player (DVD, CD) auf dem Subwoofer auf, da die mechanischen Schwingungen anderenfalls Tonaussetzer verursachen können. • Halten Sie bei der Aufstellung einen Mindestabstand von 10 cm zwischen der Rückseite des Lautsprechers und einer Wand ein; bei Aufstellung in vertikaler Lage ist zusätzlich ein Mindestabstand von 10 cm zwischen der linken Seite des Lautsprechers und einer Wand einzuhalten. Falls kein ausreichender Abstand besteht, entwickelt der Lautsprecher u. U. nicht seine volle Leistung, oder eine Funktionsstörung tritt auf. • Wegen des hohen Gewichts des Lautsprechers ist eine Aufstellung auf einer unstabilen Unterlage äußerst gefährlich und ist unbedingt zu vermeiden! Falls der Lautsprecher herunterfällt, besteht die Gefahr von Verletzungen und einer Beschädigung.

S-HV600B_S-HV500-LR_En.fm

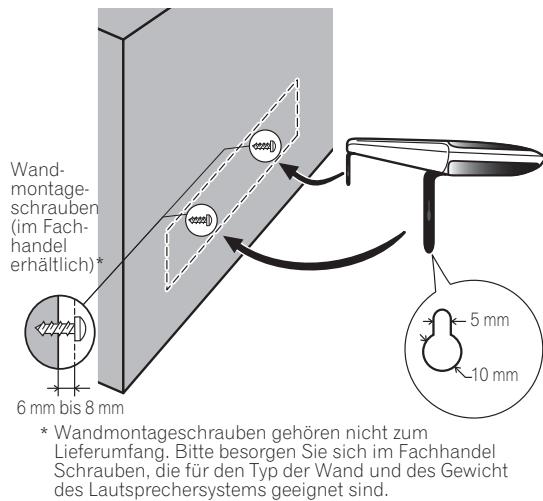

Befestigen Sie den Lautsprecher an der Wand.

Wandmontage der Lautsprecher (S-HV600B/S-HV500-LR) Vor der Montage • Bitte bedenken Sie, dass dieses Lautsprechersystem schwer ist und sein Gewicht dazu führen könnte, dass sich die Montageschrauben lockern oder der Werkstoff der Wand keinen ausreichenden Halt bietet, so dass der Lautsprecher herunterfällt. Vergewissern Sie sich, dass das Tragvermögen der zur Montage vorgesehenen Wand für das Gewicht der Lautsprecher ausreicht. Montieren Sie die Lautsprecher auf keinen Fall an einer Wand aus Sperrholz oder mit einer weichen Oberfläche. • Montageschrauben gehören nicht zum Lieferumfang. Verwenden Sie ausschließlich Schrauben, die für den Werkstoff der Wand geeignet sind und das Gewicht der Lautsprecher tragen können. VORSICHTSHINWEISE

• Pioneer übernimmt keinerlei Haftung für Unfälle oder Schäden, die auf eine unsachgemäße Montage zurückzuführen sind.

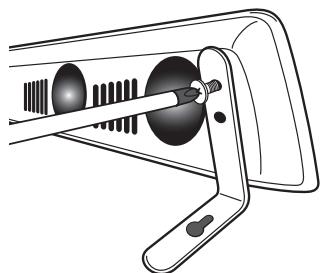

S-HV600B 1 Verwenden Sie einen Kreuzschlitzschraubendreher, um die zwei Schrauben zu entfernen, mit denen die Ständer am Lautsprecher befestigt sind.

5 mm 10 mm 6 mm bis 8 mm * Wandmontageschrauben gehören nicht zum Lieferumfang. Bitte besorgen Sie sich im Fachhandel Schrauben, die für den Typ der Wand und des Gewicht des Lautsprechersystems geeignet sind.

Bohren Sie in einem Abstand von 818 mm zwei Löcher in die Wand.

• Falls Sie die Beschaffenheit und das Tragvermögen der Wand nicht selbst ermitteln können, ziehen Sie bitte einen Fachmann zu Rate.

Wandmontageschrauben (im Fachhandel erhältlich)*

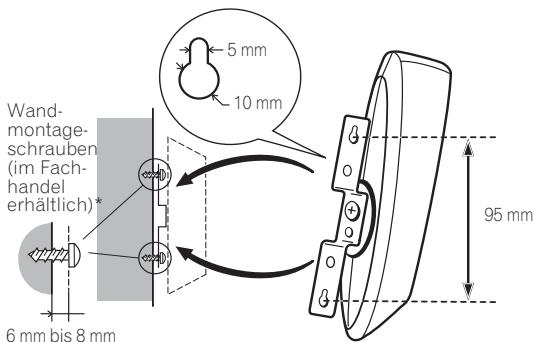

S-HV500-LR Wandmontage Um den Lautsprecher an der Wand zu montieren, befestigen Sie zunächst die Wandmontagehalterung mit der Schraube für vertikale Befestigung am Lautsprecher, und befestigen Sie die Halterung dann an der Wand.

2 Befestigen Sie die Wandmontagehalterungen mit den beiden in Schritt 1 entfernten Schrauben am Lautsprecher. Überprüfen Sie vor der Wandmontage des Lautsprechers, dass die Beschaffenheit der Wand ein vollständiges Anziehen der Montageschrauben (im Fachhandel erhältlich) erlaubt, so dass der Lautsprecher sicher befestigt werden kann. Eine Wand, die aus einem schwachen Werkstoff besteht oder kein ausreichendes Tragvermögen besitzt, kann das Gewicht des Lautsprechers nicht tragen, so dass der Lautsprecher möglicherweise herunterfällt. Bohren Sie in einem Abstand von 95 mm zwei Löcher in die Wand. 3 Befestigen Sie die mitgelieferten Kabelschellen wie in der Abbildung gezeigt an der Oberseite des Lautsprechers, und sichern Sie das Lautsprecherkabel damit. Drücken, bis ein Klickgeräusch hörbar ist.

Wandmontageschrauben (im Fachhandel erhältlich)*

Anschließen der Kabel S-HV600B/S-HV500-LR 1 95 mm

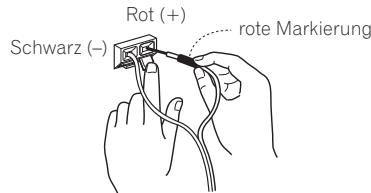

Schalten Sie den Verstärker aus. • Schließen Sie das Kabel mit der farbigen Markierung an die rote (+) Lautsprecherklemme an, das andere Kabel an die schwarze (–) Lautsprecherklemme. an positive (+) Klemme (rot) rote Isolierung

6 mm bis 8 mm * Wandmontageschrauben gehören nicht zum Lieferumfang. Bitte besorgen Sie sich im Fachhandel Schrauben, die für den Typ der Wand und des Gewicht des Lautsprechersystems geeignet sind.

an negative (–) Klemme (schwarz)

• Bei einer Wandmontage ist zu beachten, dass wegen des Gewichts des Lautsprechers die Gefahr eines Herunterfallens besteht, wenn die Montage unsachgemäß ausgeführt wird. Gehen Sie daher sorgsam vor, um Unfälle zu verhüten. • Vergewissern Sie sich vor der Wandmontage des Lautsprechers, dass die zur Befestigung vorgesehene Stelle das Gewicht des Lautsprechers tragen kann. Falls Sie das Tragvermögen der Wand nicht selbst ermitteln können, ziehen Sie bitte einen Fachmann zu Rate. • Pioneer übernimmt keinerlei Haftung für Unfälle oder Schäden, die durch eine fehlerhafte oder unsachgemäße Montage, eine Nachgestaltung des Produkts oder höhere Gewalt entstehen.

Befestigen des Lautsprechers am Lautsprecherständer Verwenden Sie die mitgelieferte Halterung, wenn der Lautsprecher an einem Lautsprecherständer oder einer Grundplatte befestigt werden soll, der bzw. die nicht zum Lieferumfang gehört. Verwenden Sie M5-Schrauben zur Befestigung. Montageschrauben gehören nicht zum Lieferumfang. Folgen Sie den Anweisungen, die dem jeweils verwendeten Lautsprecherständer bzw. der Grundplatte beiliegen.

2 Schließen Sie das andere Ende jedes Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

S-SLW500 1 Schließen Sie ein Ende des mitgelieferten Lautsprecherkabels an die Eingangsklemmen an der Rückseite jedes Lautsprechers an. • Schließen Sie das Kabel mit der farbigen Markierung an die rote (+) Lautsprecherklemme an, das andere Kabel an die schwarze (–) Lautsprecherklemme. Drücken Sie die unter Federspannung stehenden Hebel der Klemmen herunter, und führen Sie die blanken Drähte der Kabel wie in der Abbildung gezeigt in die Löcher in den Klemmen ein. Lassen Sie den Hebel wieder los, um den Draht in der Klemme zu sichern. Rot (+)

2 Schließen Sie das andere Ende jedes Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers). 60 mm

• An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen oder Abtrennen der Lautsprecher von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. • Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen. • Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.

• Falls ein Paar Lautsprecher versehentlich mit vertauschter Polarität (+, –) an einen Verstärker angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

Betrieb (S-HV600B/S-HV500-LR) Da es sich bei den Modellen S-HV600B und S-HV500-LR jeweils um kompakte Satellitenlautsprecher handelt, wird empfohlen, diese gemeinsam mit einem Subwoofer zu verwenden, um dynamische Bässe zu erhalten. In einem solchen Fall wählen Sie am Verstärker (bzw. Receiver) die Lautsprechereinstellung „Klein“, und stellen Sie die Übernahmefrequenz auf 200 Hz ein.

S-HV600B Mitgeliefertes Zubehör Halterung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rutschfestes Kissen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kabelschelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Garantiekarte (nur Modell für Europa) . . . . . . . . . . . . . . . . . . . . . . . . . Bedienungsanleitung (dieses Dokument)

S-HV500-LR Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Geschlossene Ausführung Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-Wege-System Tieftöner/Hochtöner . . . . . . 5,7 cm x 3 cm (doppelseitig) x 2 Stck. / 2-cm-Kalottentyp x 2Stck. Impedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 Hz bis 32 kHz Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . 76 dB (insgesamt 82 dB*) Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W Übernahmefrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 kHz Außenabmessungen Horizontale Ausrichtung . . . . . . . . . . . . . . . . . . . . . 207 (B) mm x 100 (H) mm x 100 (T) mm Vertikale Ausrichtung. . . . . 100 (B) mm x 225 (H) mm x 100 (T) mm Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,4 kg

Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Geschlossene Ausführung Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-Wege-System Tieftöner/Hochtöner . . . . . . . .5,7 cm x 3 cm (doppelseitig) x 4 Stck./ 2-cm-Kalottentyp x 4Stck. Impedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 Hz bis 32 kHz Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . 76 dB (insgesamt 82 dB*) Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W Übernahmefrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 kHz Außenabmessungen . . . . . . . . . 900 (B) mm x 66 (H) mm x 93 (T) mm Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,7 kg

Mitgeliefertes Zubehör

• Zwei Lautsprechersysteme sind im Verpackungskarton des Modells S-HV500-LR enthalten. • Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten. * Da diese Lautsprecher Ton von beiden Seiten abgeben, wird die Ausgabe verdoppelt. Der Lautstärkepegel entspricht einem Wert von 82 dB bei herkömmlichen Lautsprechern. © 2011 PIONEER CORPORATION. Alle Rechte vorbehalten.

Für Modell für Europa

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen). Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden. K058b_A1_De
