Märke	Pioneer
Modell	S-31C-QL
Produkttyp	Passiv bokhylla högtalare
Mått (B x H x D)	250 x 360 x 220 mm
Vikt	4,5 kg per högtalare
Nominell impedans	6 ohm
Känslighet	87 dB (1W/1m)
Frekvensomfång	45 Hz - 20 kHz
Maximal belastbar effekt	100 W
Högtalarkonfiguration	2-vägs: kupol-diskant och woofer
Kabinettsmaterial	MDF med vinylfinish
Avtagbart galler	Ja
Anslutningar	Skruvterminaler kompatibla med banankontakter
Strömförsörjning	Passiv (kräver extern förstärkare)
Rekommenderad användning	Huvud- eller surroundhögtalare i ett hemmabiosystem
Underhåll och rengöring	Torka med en mjuk, torr trasa. Använd inte starka rengöringsmedel.
Säkerhet	Utsätt inte för fukt eller extrema temperaturer.
Reservdelar och reparationsmöjligheter	De interna komponenterna (diskant, woofer) är utbytbara. Kontakta en auktoriserad serviceverkstad.

Vanliga frågor - S-31C-QL PIONEER

Vilka är de exakta måtten för Pioneer S-31C-QL-högtalaren?

Måtten är cirka 250 mm bredd, 360 mm höjd och 220 mm djup. Kontrollera alltid manualen för exakta mått.

Vilken förstärkare rekommenderas för dessa högtalare?

En förstärkare som levererar mellan 20 och 100 W per kanal vid 6 ohm rekommenderas för att fullt utnyttja S-31C-QL:s prestanda.

Kan jag använda dessa högtalare med en hemmabioförstärkare?

Ja, de passar utmärkt som front-, bak- eller surroundhögtalare i ett hemmabiosystem tack vare sin impedans på 6 ohm.

Hur rengör jag högtalarna utan att skada dem?

Använd en mjuk, torr trasa för att damma av kabinettet. För gallret kan en dammsugare med låg effekt användas. Undvik alla kemiska rengöringsmedel.

Är gallren avtagbara?

Ja, framgallren är avtagbara för enkel åtkomst till högtalarna eller för en renare look.

Vad är högtalarens känslighet?

Känsligheten är 87 dB (1W/1m), vilket är standard för en bokhylla högtalare. Den kräver en förstärkare med måttlig effekt.

Kan jag bi-wira eller bi-ampa med den här modellen?

Pioneer S-31C-QL är utrustad med enkla terminaler. Bi-wiring är inte möjligt utan modifiering.

Vad gör jag om diskanten skadas?

Kontakta en auktoriserad reparationsverkstad. Diskanten är utbytbar men kräver professionell insats för att bibehålla prestandan.

Hur optimerar jag placeringen av högtalarna i ett rum?

Placera dem i öronhöjd, minst 30 cm från bakväggen för att undvika resonanser. En lyssningsvinkel på 30 grader är idealisk.

Var hittar jag den fullständiga bruksanvisningen?

Bruksanvisningen finns att ladda ner gratis på notice-facile.com på flera språk, bland annat franska.

BRUKSANVISNING S-31C-QL PIONEER

Gratulerar till ditt inköp av denna Pioneer-högtalare.

Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall hantera högtalaren på rätt sätt. När du har läst igenom bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innan du startar

- Detta högtalarsystems nominella impedans är 6 Ω. Anslut högtalarsystemet till en förstärkare med en belastningsimpedans i omfånget från 4 Ω till 16 Ω (en modell där "4 Ω to 16 Ω" visas intill högtalarutgången).

För att förhindra att högtalarsystemet skadas på grund av överbelastad inmatning, skall du följa följande säkerhetsföreskrifter:

• Mata inte uteffekt till högtalarsystemet som överskrider den maximalt tillåtna ingången.
• När du använder en grafisk equalizer för att betona kraftiga diskantljud, skall du inte använda för hög ljudnivå för förstärkaren.
• Försök inte att tvinga en lågeffektsförstärkare att mata ut kraftiga ljudnivåer (förstärkarens harmoniska distorsion ökas och du kan skada högtalaren).

Observera: Placering

• Sätt inte fast dessa högtalare på väggen eller i taket. De kan falla ned och orsaka personskador.
• Montera inte högtalarna högt i taket eller på väggen. Om de sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka materiella skador eller personskador.
• Stäng av och lossa din AV-utrustning från elnätet samt se i bruksanvisningarna vid anslutning av apparater. Kontrollera att du använder korrekta anslutningskablar.

Observera: Vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan också skada utrustningen.
• Använd inte högtalaren för utmatning av förvrängt ljud under långa tidsperioder. Detta kan leda till fara för brand.
• Du får inte sitta eller stå på högtalaren och inte låta barn leka på den.
• Placera inte stora eller tunga föremål ovanpå högtalaren.

Rengöring av högtalarhöljet

Vid normal användning bör det räcka med att torka av med en torr duk för att hålla höljet rent. Om så erfordras, kan du rengöra med en duk som har doppats i ett neutralt rengöringsmedel som har spätts ut fem eller sex gånger med vatten och vridits ur ordentligt. Använd inte möbelvax eller kraftiga rengöringsmedel.

Använd aldrig thinner, bensen, insektssprayer eller andra kemikalier på eller nära högtalaren, därför att sådana kommer att korrodera ytorna.

Detta finns i kartongen

Högtalarkabel (3 m) x 1

Silikongummifot x 4

Garantibevis

Bruksanvisning (detta dokument)

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa.

K058_A_Sw

Placering

Val av högtalarsystemets placering

• Ljud som spelas genom högtalarna påverkas lätt på subtila sätt av förhållandena i lyssningsrummet.
• För att få bästa tänkbara ljud skall du välja ett stabilt golv för att ställa upp högtalarna och placera dem på det sätt som bilden nedan visar. Nivån för basljuden kan justeras genom att du ställer högtalarna närmare eller längre bort från väggen. Ställ högtalarna så att de står lika långt från sidoväggarna för att få ett balanserat ljud.
• Om rummet har mycket återklanger rekommenderar vi att du hänger tunga gardiner på väggarna och/eller lägger en matta på golvet för att dämpa ljudet. För att få bästa tänkbara ljud skall du täcka väggarna helt.
• Denna högtalare är avsedd att användas i en bokhylla och ger bästa ljudåtergivning när den placeras på ett solitt och jämnt underlag ovanför golvnivå. På golvet ger högtalaren ett dånande och odefinierat ljud.

Viktigt

- Pioneer tar inte på sig något som helst ansvar för skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig förstärkning, felaktig användning av högtalaren, naturkatastrofer, etc.

Användning av skumgummiproppen

På enhetens baksida finns en skumgummipropp för justering av basljudet. Du kan ta bort skummgummiproppen om du vill, för att skapa en annan basbetoning.

Följande är en allmän vägledning för användning av skumgummiproppen:

• Placering i mitten av ett stereorack: Lämna skumgummiproppen på plats
• Placerad ovanpå ett rack eller på golvet: Tag bort skumgummiproppen

Tvinga inte in skumgummiproppen för långt i hålet, därför att den då kan pressas in i högtalaren så att det blir omöjligt att ta bort den.

När silikongummifötter används

Dessa högtalare har försetts med silikongummifötter. Justera dem i de fyra hörnen för att ge bästa tänkbara stabilitet.

Genom att använda mallen (se sista sidan) blir det allra enklast att justera inställningsvinkeln.

Användning av mallen

1 Öppna hålet i mallen längs den linje som indikerar din önskade inställningsvinkel.

2 Passa in linjen längs enhetens framsida och passa därefter in mallen mot högtalarhöljet.

3 Sätt fast de fyra silikongummifötterna i de fyra utskurna hålen.

Fastsättning och borttagning av grillen

Vi rekommenderar att dessa högtalare används med grillen fastsatt, men den kan tas bort om du så vill. Följ dessa anvisningar vid borttagning:

1 Tag bort grillen genom att sätta fingrarna på utsidan av den nedre delen av grillen och dra varsamt utåt. Gör därefter samma sak vid den övre delen för att lossa grillen.

2 För att sätta tillbaka grillen skall du hålla den med triangelsymbolen pekande uppåt, därefter passa in de fyra tapparna på grillens baksida mot hålen i högtalaren och trycka in ordentligt.

Till dessa högtalare medföljer inga högtalarkablar för anslutning till en förstärkare.

Anslutning av kablarna

1 Stäng av strömmen till förstärkaren.

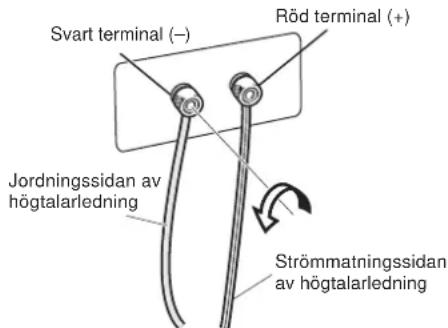

2 Anslut högtalarkablarna till ingången på högtalarens baksida. Den röda ingångens polaritet är positiv (+) och den svarta är negativ (-).

Lösgör knopparna på ingångarna och anslut högtalarkablarna till var sitt hål på terminalerna och dra fast knopparna.

3 Anslut de andra ändarna av kablarna till förstärkarens högtalarutgångar (för ytterligare upplysningar hänvisas till förstärkarens bruksanvisning).

• Du kan också ansluta till högtalarterminalerna med en banankontakt.
• När en banankontakt används, skall du först ta bort de käpor som täcker högtalarterminalen.
• Efter anslutningarna skall du dra lätt i kablarna för att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och ljudavbrott.
• Om kablarnas kärntrådar lossnar från terminalerna, så att kärntrådarna kommer i beröring med varandra, skapar det en för hög belastning på förstärkaren. Detta kan göra att förstärkaren slutar att fungera och förstärkaren kan till och med skadas.
• Om du använder ett högtalarpar anslutet till en förstärkare, kommer du inte att få normal stereoeffekt om polariteten (+, -) för en av högtalarna (vänster eller höger) har förväxlats.

VIKTIGT

Dessa högtalarkontakter är strömförande och innehåller FARLIG SPÄNNING. För att minska risken för elektrisk stöt när du ansluter eller drar ur högtalarsladdarna ska nätkabeln dras ur innan någon oisolera del vidrörs. D3-4-2-2-3_A_Sw

D3-4-2-2-3_A_Sw

Specifikationer

Hölje. Bokhylletyp med basreflex

Utformning 2-vägs

Woofer-element 10 cm kon x 2

Diskantelement 2,5 cm dome

Impedans 6 Ω

Frekvensomfäng 45 Hz till 40 kHz

Känslighet 84 dB (2,83 V)

Maximal ineffekt 120 W

Brytfrekvens....3 kHz

Yttermått 364 (B) mm x 146 (H) mm x 177 (D) mm

Vikt 3,6 kg

Medföljande tillbehör

Högtalarkabel (3 m) 1

Silikongummifot 4

Garantibevis

Bruksanvisning (detta dokument)

Anmärkning

Tekniska data och utförande kan, i förbättringssyfte, ändras utan föregående meddelande.

är ett varumärke som finns på en produkt med Pioneers

Phase Control-teknologi. Denna teknologi möjliggör högklassig ljudåtergivning från varje komponent genom en förbättrad total fasanpassning.

Kopiering förbjuden.

Bruk av silikon-gummifot
