S-31C-QL - Altoparlante PIONEER - Manuale utente e istruzioni gratuiti

Marca	Pioneer
Modello	S-31C-QL
Tipo di prodotto	Altoparlante passivo da scaffale
Dimensioni (L x A x P)	250 x 360 x 220 mm
Peso	4,5 kg per diffusore
Impedenza nominale	6 ohm
Sensibilità	87 dB (1W/1m)
Risposta in frequenza	45 Hz - 20 kHz
Potenza massima ammissibile	100 W
Configurazione degli altoparlanti	2 vie: tweeter a cupola e woofer
Materiale del cabinet	MDF con finitura vinilica
Griglia rimovibile	Sì
Connettività	Morsetti a vite compatibili con connettori a banana
Alimentazione	Passivo (richiede amplificatore esterno)
Utilizzo consigliato	Altoparlanti principali o surround in un sistema home theater
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti aggressivi.
Sicurezza	Non esporre all'umidità o a temperature estreme.
Ricambi e riparabilità	I componenti interni (tweeter, woofer) sono sostituibili. Contattare un centro assistenza autorizzato.

Domande frequenti - S-31C-QL PIONEER

Quali sono le dimensioni esatte dell'altoparlante Pioneer S-31C-QL?

Le dimensioni sono circa 250 mm di larghezza, 360 mm di altezza e 220 mm di profondità. Controllare sempre il manuale per misure precise.

Quale amplificatore è consigliato per questi diffusori?

Si consiglia un amplificatore che eroghi tra 20 e 100 W per canale a 6 ohm per sfruttare appieno le prestazioni dei S-31C-QL.

Posso usare questi diffusori con un ampli home theater?

Sì, sono perfetti come diffusori anteriori, posteriori o surround in un sistema home theater, grazie alla loro impedenza di 6 ohm.

Come pulire i diffusori senza danneggiarli?

Utilizzare un panno morbido e asciutto per spolverare il cabinet. Per la griglia, si può usare un aspirapolvere a bassa potenza. Evitare prodotti chimici.

Le griglie sono rimovibili?

Sì, le griglie anteriori sono rimovibili per un facile accesso agli altoparlanti o per un aspetto più pulito.

Qual è la sensibilità del diffusore?

La sensibilità è di 87 dB (1W/1m), che è standard per un altoparlante da scaffale. Richiede un amplificatore di potenza moderata.

Posso fare bi-wiring o bi-amping con questo modello?

Il Pioneer S-31C-QL è dotato di morsetti singoli. Il bi-wiring non è possibile senza modifiche.

Cosa fare in caso di danneggiamento del tweeter?

Contattare un centro di assistenza autorizzato. Il tweeter è sostituibile, ma richiede l'intervento di un professionista per mantenere le prestazioni.

Come ottimizzare il posizionamento dei diffusori in una stanza?

Posizionarli all'altezza delle orecchie, ad almeno 30 cm dalla parete posteriore per evitare risonanze. Un angolo di ascolto di 30 gradi è ideale.

Dove trovare il manuale di istruzioni completo?

Il manuale è disponibile per il download gratuito su notice-facile.com in diverse lingue, incluso l'italiano.

MANUALE UTENTE S-31C-QL PIONEER

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo istruzioni per l'uso in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

- L'impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore con un'impedenza di carico che vada da 4 Ω a 16 Ω (un modello con da "4 Ω to 16 Ω" stampati sui terminali di uscita dei diffusori).

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo concesso.
• Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.
• Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.

Attenzione: installazione

• Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.
• Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.
• Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.

Attenzione: in uso

• Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.
• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino.
  • Non posare oggetti grandi o pesanti sul diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.

Contenuto della confezione

Cavo dei diffusori (3 m) x 1

Piedino in gomma siliconica x 4

Scheda di garanzia

Istruzioni per l'uso (questo documento)

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_lt

Norme di installazione

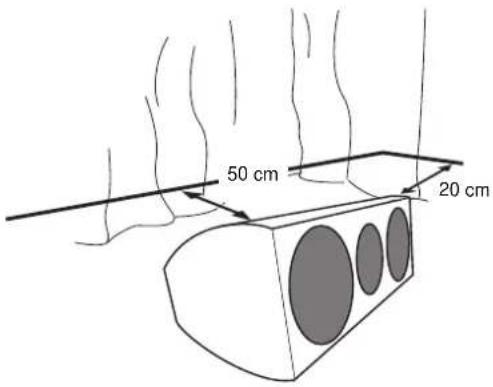

Scelta della posizione di installazione dei diffusori

• I suoni riprodotti dal diffusore vengono facilmente influenzati dalle condizioni dell'ambiente di ascolto.
• Per ottenere il suono migliore possibile, scegliere un pavimento solido sul quale appoggiare i diffusori e posizionarli nel modo visto di seguito. Il livello dei bassi può venire regolato avvicinando o allontanando i diffusori dalle pareti. Regolare i diffusori in modo che siano equidistanti dalle rispettive pareti in modo che il suono sia bilanciato.
• Se la stanza ha molto riverbero, si raccomandano tendaggi pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo. Per ottenere risultati ottimali, coprire del tutto le pareti.
• Questo diffusore è del tipo da scaffale e dà le sue massime prestazioni se appoggiato su di una superficie solida ed in piano. Posando il diffusore direttamente sul pavimento si avrà un suono rimbombante e poco definito.

Importante

- Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Uso dei tappi in schiuma

Sul retro dell'unità, un tappo in schiuma permette di regolare l'emissione dei bassi. Il tappo in schiuma può venire tolto se desiderato per enfatizzare i bassi.

Quando segue è una guida generale all'uso del tappo in schiuma.

• Installazione in una posizione intermedia del rack: Lasciare il tappo in schiuma al suo posto
  • Installazione su di un rack o sul pavimento: Rimuovere il tappo in schiuma

Non forzare il tappo in schiuma troppo a fondo nel foro, dato che potrebbe cadere all'interno e non poter essere più rimosso.

Se si usano il piedini in gomma siliconica

Questi diffusori hanno in dotazione dei piedini in gomma siliconica. Applicarli ai quattro angoli dei diffusori in modo da massimizzarne la stabilità.

L'uso della maschera (vedere la fine di questa pagina) permette di regolare con facilità l'angolo di installazione.

Uso della maschera

1 Aprire il foro nella maschera lungo la riga che corrisponde all'angolo di installazione desiderato.

2 Allineare la linea con il pannello anteriore dell'unità e quindi la maschera con il cabinet.

3 Fissare i quattro piedini in gomma siliconica allineandoli ai quattro fori.

Applicazione e rimozione della griglia

Si raccomanda di usare questi diffusori con la griglia al suo posto, ma essa può venire tolta se desiderato. Per farlo, fare quanto segue:

1 Per togliere la griglia, mettere le dita al suo esterno vicino al fondo e tirare piano in fuori. Fare lo stesso poi in alto e staccarla.

2 Per riapplicarla, tenerla con il simbolo del triangolo rivolto in alto ed allineare i quattro spinotti sul retro della griglia con i fori del diffusore, poi spingere.

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore.

Collegamento dei cavi

1 Spegnere l'amplificatore.

2 Collegare i cavi dei diffusori ai terminali di ingresso sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (−) nero.

Allentare le manopole dei terminali di ingresso ed inserire i fili dei diffusori in ciascun foro dei terminali, quindi stringere le manopole.

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

• Potete anche collegare i terminali dei diffusori con uno spinotto a banana.
• Prima di usare connettori a banana, togliere i cappucci che coprono i terminali dei diffusori.
• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'altro, il carico posto sull'amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
• Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se la polarità (+,-) di uno dei diffusori (destro o sinistro) viene invertita.

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_It

Dati tecnici

Cassa.... Tipo bass-reflex da scaffale

Configurazione ..... a 2 vie

Risposta in frequenza. Da 45 Hz a 40 kHz

Sensibilità ....84 dB (2,83 V)

Potenza in ingresso massima 120 W

Frequenza di incrocio....3 kHz

Dimensioni esterne 364 (L) mm x 146 (A) mm x 177 (P) mm

Peso 3,6 kg

Accessori in dotazione

Cavo dei diffusori (3 m) 1

Piedino in gomma siliconica 4

Scheda di garanzia

Istruzioni per l'uso (questo documento)

Nota

I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.

è un marchio di fabbrica messo sul prodotto che utilizza

la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.
