MANUALE UTENTE S-8EX-QL PIONEER
Vi ringraziamo per avere acquistato questo prodotto Pioneer.
Prima di usare il prodotto, leggere questo manuale d'istruzioni in modo da saperlo utilizzare correttamente.
Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.
Indice
Prima di cominciare
Contenuto della confezione
La serie EX
Tecnologia dietro gli S-8EX 3
CST....3
Diaframma in ceramica di grafite 3
Diaframma in lega di magnesio 4
Driver dei bassi....4
Struttura della cassa dei bassi 4
Reti di crossover....4
Collaborazione con gli Air Studios 4
Installazione e collocazione
Norme di installazione 5
Se si installa il diffusore sul pavimento....5
Uso della base del diffusore in dotazione .... 5
Uso della base per diffusore Pioneer CP-7EX 6
Scelta della posizione di installazione dei diffusori ....6
Collegamenti
Collegamento con un amplificatore ....7
Collegamento dei cavi....7
Collegamenti a filo singolo....8
Collegamenti a doppio filo 8
Collegamenti a doppio amplificatore 9
Altre informazioni
Uso dei tappi in schiuma 10
Uso del solo tappo in schiuma A 10
Uso dei tappi in schiuma A e B. 10
Applicazione e rimozione della griglia di copertura....10
Pulizia del cabinet dei diffusori 10
Dati tecnici 11
Prima di cominciare
- L'impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore dotato di un'impedenza di carico che vada da 6 Ω a 16 Ω (un modello che porti sui terminali di collegamento dei diffusori l'indicazione "6 Ω - 16 Ω"). Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:
- Non alimentare il diffusore con potenza oltre il massimo concesso.
- Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.
- Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.
Attenzione: installazione
- Nell'installare quest'unità, controllare che sia ben ferma ed evitare le aree dove potrebbe cadere e causare ferimenti nel caso di disastri naturali, ad esempio un terremoto.
- Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.
- Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.
- Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.
Attenzione: in uso
- Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.
- Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
- Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochi.
• Non posare oggetti grandi o pesanti sul diffusore. - Non posare oggetti che producono campi magnetici, ad esempio cacciaviti o pezzi di metallo, vicino al tweeter o al midrange. Dato che i diffusori incorporano forti magneti, questi oggetti possono venirne attratti, causando ferite o danneggiando il diaframma.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.
I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).
Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.
In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.
K058_A_lt
Contenuto della confezione



Punte x 3



Cuscinetti antiscivolamento grandi x 2

Cuscinetti antiscivolamento piccoli x 4


Tappi in schiuma (A,B) × 2

Base del diffusore x 1
Rondelle x 2
Rondella elastica x 1
Vite (M5 x L40) x 1
Viti (M6 × L35) × 6
Griglia x 1
Istruzioni per l'uso
La serie EX
La serie EX, che include il grande know-how della serie di diffusori Pioneer TAD, è stata sviluppata per creare i diffusori migliori possibili in questa gamma di prezzo.
Il design e la produzione della serie EX sono il risultato di uno sforzo di livello internazionale che rappresenta quanto c'è di meglio nella tecnologia per diffusori di Pioneer.
Tecnologia dietro gli S-8EX
CST
Al cuore del sistema c'è un Coherent Source Trasducer (CST) o trasduttore a sorgente coerente, derivante dalla tecnologia usata nei diffusori TAD. Il diaframma del tweeter è installato concentricamente entro l'apice del cono del midrange e genera una sorgente puntiforme di suono per frequenze fra i 400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento spettrale fra I suoni diretti e quelli riflessi che arrivano all'ascoltatore, rendendo il suono più costante in tutta la stanza e migliorando l'immagine acustica.

Diaframma in ceramica di grafite
Il tweeter del CST possiede diaframmi in ceramica di grafite dotati di caratteristiche di grandissima resistenza e smorzamento, praticamente senza rivali fra i materiali disponibili ed in uso per diffusori di alto livello. La leggerezza e l'eccezionale resistenza della ceramica di grafite si combinano a creare diffusori la risonanza dei cui diaframmi può venire spinta ben oltre la gamma dell'udibile.

scatter
| Material | Perdita interna | Velocity (m/s) | | --------------------- | --------------- | -------------- | | Ceramica di grafite | ~0.01 | ~10000 | | Alluminio | ~0.005 | ~7000 | | Berillio | ~0.005 | ~12000 | | Lega di boro | ~0.005 | ~5000 | | Carbon io ceramico | ~0.005 | ~5000 | | Carta | ~0.01 | ~2000 | | Titanio | ~0.005 | ~5000 |Diaframma in lega di magnesio
Il midrange del CST possiede un diaframma in lega di magnesio le cui caratteristiche di leggerezza e alte perdite interne permettono un'alta transitorietà ed una colorazione minima dei toni medi.
Driver dei bassi
Il driver dei bassi visto di seguito sta alla base dei diffusori S-8EX. La forza di questo driver è il risultato del materiale composto di aramide/carbonio, creato originariamente durante lo sviluppo degli S-1EX, usato nel suo diaframma. La tecnologia di circuito magnetico LDMC, esclusiva di Pioneer, è stata incorporata per poter preservare la linearità da livelli bassi a livelli alti, minimizzando la distorsione.

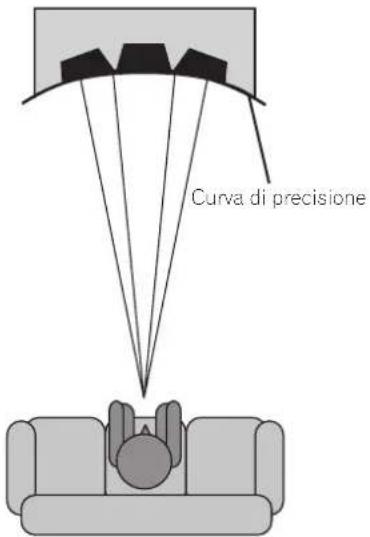

Struttura della cassa dei bassi
La forma unica degli S-8EX si basa su una necessità logica. Per poter sincronizzare i tempi di arrivo del suono dal CST e dai due driver dei bassi, ciascun driver è collocato su di uno schermo acustico che contribuisce a creare una curva delicatissima conosciuta come "curva di precisione" (vedi l'illustrazione che segue). Costituito da una MDF (Medium Density Fiberboard, o tavola in fibra di vetro di media densità) spessa fino a 65 mm, questo schermo acustico è sufficientemente forte da contenere la forza degli elementi conduttori. Inoltre, l'apertura dei bassi è stata scolpita in un blocco estremamente spesso di MDF, producendo una riduzione del rumore del vento e quindi bassi chiari e profondi.
Le reti di crossover usano solo componenti di prima scelta. Le bobine con anima in aria, le resistenza non induttive ed i condensatori a pellicola sul percorso del segnale sono stati scelti con cura ed ottimizzati per il driver CST in modo da produrre segnale il più trasparente possibile. I driver dei bassi usano induttori al silicone con anima a piastrine di acciaio che minimizzano la distorsione e le perdite durante il trasferimento di energia. Tutti i componenti sono collegati direttamente ai loro cavi e non ad una scheda a circuiti stampati, permettendo perdite minime e prestazioni massime.
Collaborazione con gli Air Studios
Dalla loro fondazione da parte di George Martin nel 1969 a Londra, gli inglesi Air Studios si sono guadagnati il rispetto unanime di artisti che lo riconoscono essere il miglior studio di registrazione del mondo. Gli Air Studios hanno dato agli S-8EX il loro sigillo di approvazione ad indicare che sono in grado di produrre la grande qualità acustica richiesta dai creatori delle sonorità più pure del mondo.

Installazione e collocazione
Norme di installazione
Scegliere un tipo di installazione fra i seguenti.
Se si installa il diffusore sul pavimento
Per installare il diffusore direttamente sul pavimento, usare le punte in dotazione.
Installazione

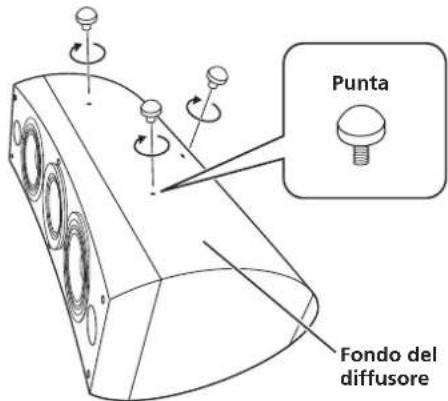

1 Girare le punte avvitandole negli inserti filettati (M6) facenti parte del fondo del diffusore e stringerle bene.
3 Posare il diffusore sui cuscinetti in sughero.
Se non si usano i cuscinetti in sughero nell'installare i diffusori, le punte possono causare danni al pavimento. Raccomandiamo caldamente l'uso dei cuscinetti in sughero a chi intende usare le punte.

Importante
- Quest'unità pesa ben 28 kg ed è quindi molto pericoloso provare a regolare il dado delle sue punte inclinando il diffusore. Posare quest'unità sempre su qualcosa di morbido, ad esempio una coperta, in modo che non danneggi il pavimento ed installarla sempre insieme ad un assistente.
Uso della base del diffusore in dotazione
Se si usa la base del diffusore in dotazione, le punte in dotazione non sono necessarie.
Installazione
1 Fissare i cuscinetti antislittamento (piccoli) nei quattro punti sul fondo della base.


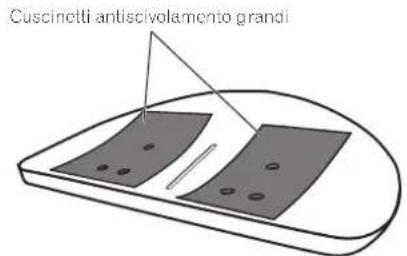

Cuscinetti antiscivolamento piccoli2 Fissare i cuscinetti antislittamento (grandi) nei due punti della superficie superiore della base del diffusore.


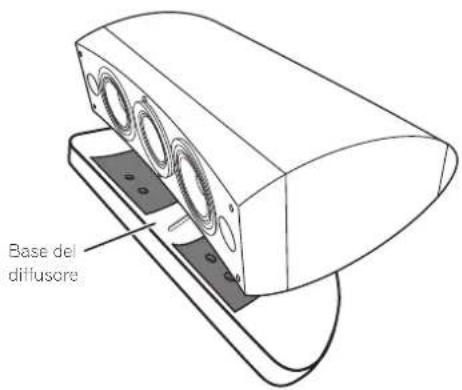

Cuscinetti antiscivolamento grandi3 Posare il diffusore sulla base.
Usando la base del diffusore in dotazione è possibile regolare in modo fine l'angolazione del diffusore.
Importante
- Se si usa la base del diffusore in dotazione, non fissare il diffusore in posizione con viti. Il diffusore potrebbe cadere e causare incidenti.
Uso della base per diffusore Pioneer CP-7EX
Per usare la base CP-7EX, la base del diffusore in dotazione deve venire applicata agli steli della CP-7EX. Installare le basi nel modo visto di seguito.
Installazione
1 Rimuovere il materiale di imballaggio dai fori per viti nella base del diffusore.

2 Applicare la base del diffusore agli steli della CP-7EX.
Usare solo le viti (M6 x L35) in dotazione.


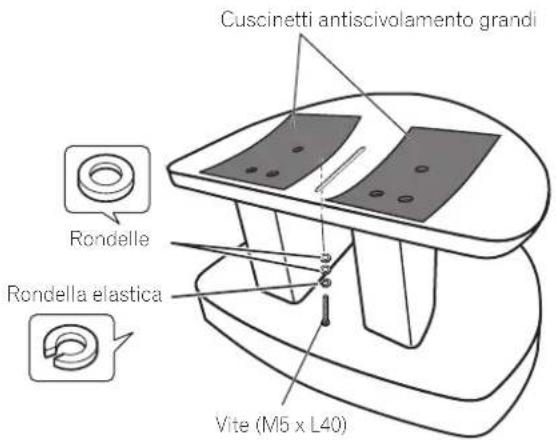

4 Usare le viti in dotazione (M5 x L40), la rondella elastica e la rondella per fissare il diffusore alla sua base.
Per evitare che il diffusore cada, per fissare il diffusore alla sua base usare solo le viti in dotazione. Per dettagli, consultare le istruzioni in dotazione alla base per diffusori CP-7EX.
La posizione all'interno della stanza di ascolto ha un grande impatto sulle prestazioni generali del diffusore S-8EX in termini di riproduzione dei bassi, accuratezza tonale ed immagine acustica. Ogni stanza ha le sue peculiarità e quanto segue è semplicemente una guida. La sperimentazione è il metodo migliore per raggiungere buoni risultati.
Usare il grafico che segue come guida per determinare la posizione ottimale per questi diffusori.
Importante
- Non mettere il diffusore dove sarà esposto a luce solare diretta ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi anche gravemente.
- Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.
Collegamento con un amplificatore
Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore. Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:
- Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.
- I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.
- Scegliere cavi di resistenza il più bassa possibile e controllare che i cavi dei terminali dei diffusori e dell'amplificatore siano ben fissati.
AVVERTENZA
I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_It
Collegamento dei cavi
1 Spegnere l'amplificatore.
2 Collegare i cavi dei diffusori ai terminali di ingresso (inferiori) sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (−) nero.
3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.
- Potete anche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana, togliere sempre il cappuccio in cima al terminale di ingresso.
- Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.
- Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'altro, il carico posto sull'amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
Collegamenti a filo singolo
Nel caso di collegamenti a filo singolo, collegare le sezioni delle frequenze medio-alte e basse della rete di crossover con il collegamento di messa in corto accluso all'unità, poi collegare il filo (+) del proprio amplificatore al terminale rosso ed il filo (−) del proprio amplificatore al terminale nero nel modo indicato qui di seguito.
Nel caso si usino collegamenti a doppio filo, si collegano indipendentemente i diffusori alle prese delle alte e basse frequenze. Questo fa sì che il driver CST ed i driver dei bassi vengano collegati direttamente ed indipendentemente all'amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo a seconda del suo scopo. Collegare una serie di fili alla serie inferiore di terminali (rete specifica per i bassi). Collegare poi una seconda serie di fili alla serie superiore di terminali (rete specifica CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi dell'amplificatore. Collegare ambedue i fili (+) ai terminali (+) dell'amplificatore ed ambedue i fili (-) ai terminali (-) dell'amplificatore nel modo visualizzato di seguito.
La doppia amplificazione permette di ottenere le migliori prestazioni grazie all'uso di amplificatori dedicati specificamente ai medi ed agli acuti.
Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale.

Attenzione
Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto.
Non facendolo si danneggiano gli amplificatori.
Doppia amplificazione verticale
In questa configurazione, due identici amplificatori stereo vengono usati per ciascun diffusore. Un canale di ciascun amplificatore pilota la sezione delle basse frequenze e l'altro la sezione delle alte frequenze nel modo indicato qui di seguito.
Collegare una serie di fili dall'uscita di un canale alla serie inferiore di terminali (rete specifica per i bassi).
Collegare poi una seconda serie di fili dall'altro canale dell'amplificatore alla serie superiore di terminali (rete specifica CST).
Collegare ambedue i fili (+) ai terminali (+) dell'amplificatore ed ambedue i fili (−) ai terminali (−) dell'amplificatore.
Doppia amplificazione orizzontale
In questa configurazione si possono usare differenti amplificatori stereo per le sezioni dei bassi e delle frequenze medio-alte dei diffusori, ad esempio amplificatori a valvole per le alte frequenze ed a stato solido per le basse frequenze. Ciascun canale degli amplificatori pilota la sezione delle basse frequenze di ciascun diffusore e ciascun canale dell'altro amplificatore pilota la sezione delle frequenze medio-alte nel modo indicato qui di seguito.
Questo metodo richiede un uguale guadagno di ambedue gli amplificatori per evitare una perdita di bilanciamento nella riproduzione delle basse frequenze e delle medie frequenze dai diffusori. In caso di dubbi, consultare il proprio negoziante di fiducia.

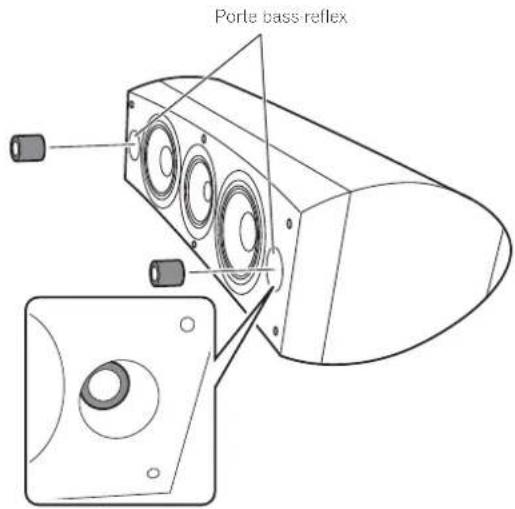

Uso dei tappi in schiuma
Questa unità viene fornita con dei tappi in gomma utili per regolare il volume dei bassi. Per farne uso, metterlo piano nelle porte bass-reflex su ambedue i lati del diffusore. Inserire o il solo tappo in schiuma A o sia quello A sia quello B fino a raggiungere il suono desiderato.
Uso del solo tappo in schiuma A

Uso dei tappi in schiuma A e B
Questo diffusore possiede una griglia di copertura installabile e rimovibile nel modo seguente:
1 Per applicare la copertura della griglia, allineare i fori del diffusore con le sporgenze della griglia e premere fermamente.
2 Per togliere la griglia, prenderne i bordi superiore ed inferiore sulla sinistra con le mani e tirare lentamente verso di sé per separarla dal diffusore.
3 Portare quindi le mani al centro della griglia e tirare piano i bordi superiore ed inferiore verso di sé per separarne il centro.
4 Infine, prendere i bordi superiore ed inferiore della griglia sulla destra e tirare verso di sé per separare la porzione rimanente della griglia dal diffusore.

Pulizia del cabinet dei diffusori
Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.
Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.
Dati tecnici
Cassa....Tipo bass-reflex da pavimento (schermata magneticamente)
Configurazione....a tre vie
Risposta in frequenza. Da 34 Hz a 100 kHz
Sensibilità 88,5 dB (2,83 V)
Potenza in ingresso massima 160 W
Dimensioni esterne ..... 723 (L) mm x 263 (A) mm x 387 (P) mm
Peso 28 kg
Accessori in dotazione
Punte 3
Cuscinetti antiscivolamento grandi 2
Cuscinetti antiscivolamento piccoli 4
Tappi in schiuma (A,B).... 2
Base del diffusorie 1
Rondelle....2
Rondella elastica 1
Vite (M5 x L40).... 1
Viti (M6 × L35) 6
Griglia 1
Istruzioni per l'uso

Nota
I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.
Schermatura magnetica
Questo diffusore è schermato magneticamente. Tuttavia, se il diffusore è installato estremamente vicino ad un televisore, può causare aberrazioni cromatriche.
Se questo accade, spegnere il televisore e riaccenderlo dopo 15 minuti a 30 minuti. Se il problema persiste, allontanare i diffusori dal televisore.

è un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.
Pubblicato da Pioneer Corporation.
Tutti i diritti riservati.
