S-4EX-QL - Altoparlante PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore passivo
Marca	Pioneer
Modello	S-4EX-QL
Tipo di diffusore	A colonna (da pavimento)
Dimensioni (L × A × P)	250 × 1000 × 320 mm
Peso	22 kg (per diffusore)
Potenza nominale (RMS)	150 W
Potenza di picco	300 W
Impedenza nominale	8 Ω
Sensibilità	90 dB (2.83 V/1 m)
Risposta in frequenza	35 Hz - 30 kHz
Numero di vie	3 vie
Connettori	Morsetti a vite (bi-cablaggio possibile)
Finitura	Nero grana di legno (finto legno)
Alimentazione	Nessuna (diffusore passivo)
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Posizionare il diffusore su una superficie stabile. Evitare l'esposizione all'umidità e a fonti di calore.
Garanzia	2 anni (secondo la legislazione vigente)

Domande frequenti - S-4EX-QL PIONEER

Come collegare il diffusore S-4EX-QL al mio amplificatore?

Utilizzare cavi per diffusori di buona qualità. Collegare il morsetto positivo (+) dell'amplificatore al morsetto positivo del diffusore e il morsetto negativo (-) a quello negativo. Rispettare la polarità per una immagine stereo corretta.

Quale amplificatore devo utilizzare con il S-4EX-QL?

Si consiglia un amplificatore che eroghi tra 30 e 200 W per canale su 8 Ω. Una potenza troppo bassa può causare clipping, mentre una potenza eccessiva può danneggiare il diffusore.

Posso posizionare il diffusore su uno scaffale?

Il S-4EX-QL è un diffusore da pavimento progettato per essere posizionato a terra. Posizionarlo su uno scaffale instabile può causare vibrazioni e alterare il suono. Utilizzare i piedini forniti per una maggiore stabilità.

Come mantenere la finitura del diffusore?

Pulire con un panno morbido leggermente umido. Evitare prodotti chimici che potrebbero danneggiare l'impiallacciatura o la vernice. Asciugare immediatamente eventuali schizzi.

Il diffusore è compatibile con un subwoofer?

Sì, è possibile aggiungere un subwoofer. Impostare il filtro passa-alto dell'amplificatore o del processore a circa 80 Hz per un'integrazione ottimale con il S-4EX-QL.

Qual è l'impedenza del S-4EX-QL?

L'impedenza nominale è di 8 Ω. Assicurarsi che l'amplificatore sia stabile con questa impedenza per evitare surriscaldamenti.

Posso utilizzare il bi-cablaggio?

Il S-4EX-QL dispone di morsetti compatibili con il bi-cablaggio (bi-wiring) e la bi-amplificazione. Rimuovere i ponticelli metallici tra i morsetti se si utilizzano due cavi separati per i bassi e gli alti.

Cosa fare se il diffusore produce un suono distorto?

Verificare i collegamenti e aumentare gradualmente il volume. La distorsione può essere causata da un amplificatore sottodimensionato o da un'impostazione di equalizzazione eccessiva. Ridurre i bassi se necessario.

Come proteggere i diffusori dai bambini?

Posizionare i diffusori in un luogo sicuro dove non rischino di essere rovesciati. Assicurarsi che le griglie di protezione siano in posizione per evitare il contatto diretto con i coni.

Qual è il periodo di rodaggio consigliato?

Un rodaggio di circa 50 ore a volume moderato permette alle sospensioni e ai coni di ammorbidirsi. Durante questo periodo, evitare alti livelli sonori per non danneggiare i componenti nuovi.

MANUALE UTENTE S-4EX-QL PIONEER

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo manuale d'istruzioni in modo da saperlo utilizzare correttamente.

Finito di leggerlo, conservarlo in un luogo sicuro per poterlo riutilizzare in futuro.

Indice

Prima di cominciare

Contenuto della confezione

La serie EX

La tecnologia negli S-4EX 4

CST....4

Diaframma in ceramica di grafite 4

Diaframma in lega di magnesio 4

Driver dei bassi....4

Struttura della cassa dei bassi 4

Reti di crossover....5

Collaborazione con gli Air Studios ....5

Installazione e collocazione

Norme di installazione 6

Installazione delle punte....6

Se non si usano le punte 6

Scelta della posizione di installazione dei diffusori .....7

Collegamenti

Collegamento con un amplificatore 8

Collegamento dei cavi....8

Collegamenti a filo singolo....9

Collegamenti a doppio filo 9

Collegamenti a doppio amplificatore 10

Altre informazioni

Applicazione e rimozione della griglia di copertura ..... 11

Pulizia del cabinet dei diffusori 11

Dati tecnici 11

Prima di cominciare

- L'impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore dotato di un'impedenza di carico che vada da 6 Ω a 16 Ω (un modello che porti sui terminali di collegamento dei diffusori l'indicazione "6 Ω - 16 Ω").

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo concesso.
• Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell'amplificatore.
• Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell'amplificatore aumenterebbe e potreste danneggiare il diffusore.

Attenzione: installazione

• Nell'installare quest'unità, controllare che sia ben ferma ed evitare le aree dove potrebbe cadere e causare ferimenti nel caso di disastri naturali, ad esempio un terremoto.
• Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.
• Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.
• Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.

Attenzione: in uso

• Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.
• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochi.
  • Non posare oggetti grandi o pesanti sul diffusore.
• Non posare oggetti che producono campi magnetici, ad esempio cacciaviti o pezzi di metallo, vicino al tweeter o al midrange. Dato che i diffusori incorporano forti magneti, questi oggetti possono venirne attratti, causando ferite o danneggiando il diaframma.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_It

Contenuto della confezione

Punte (con dadi applicati) x 4

Basi delle punte x 4

Piedini ausiliari x 2

Cuscinetti antiscivolamento x 4

Griglia x 1

Istruzioni per l'uso

La serie EX

La serie EX, che include il grande know-how della serie di diffusori Pioneer TAD, è stata sviluppata per creare i diffusori migliori possibili in questa gamma di prezzo.

Il design e la produzione della serie EX sono il risultato di uno sforzo di livello internazionale che rappresenta quanto c'è di meglio nella tecnologia per diffusori di Pioneer.

La tecnologia negli S-4EX

CST

Al cuore del sistema c'è un Coherent Source Trasducer (CST) o trasduttore a sorgente coerente, derivante dalla tecnologia usata nei diffusori TAD. Il diaframma del tweeter è installato concentricamente entro l'apice del cono del midrange e genera una sorgente puntiforme di suono per frequenze fra i 400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento spettrale fra I suoni diretti e quelli riflessi che arrivano all'ascollatore, rendendo il suono più costante in tutta la stanza e migliorando l'immagine acustica.

Diaframma in ceramica di grafite

Il tweeter del CST possiede diaframmi in ceramica di grafite dotati di caratteristiche di grandissima resistenza e smorzamento, praticamente senza rivali fra i materiali disponibili ed in uso per diffusori di alto livello. La leggerezza e l'eccezionale resistenza della ceramica di grafite si combinano a creare diffusori la risonanza dei cui diaframmi può venire spinta ben oltre la gamma dell'udibile.

Velocità (m/s)

Diaframma in lega di magnesio

Il midrange del CST possiede un diaframma in lega di magnesio le cui caratteristiche di leggerezza e alte perdite interne permettono un'alta transitorietà ed una colorazione minima dei toni medi.

Driver dei bassi

Il driver dei bassi visto di seguito sta alla base dei diffusori S-4EX. La forza di questo driver è il risultato del materiale composto di aramide/carbonio, creato originariamente durante lo sviluppo degli S-1EX, usato nel suo diaframma. La tecnologia di circuito magnetico LDMC, esclusiva di Pioneer, è stata incorporata per poter preservare la linearità da livelli bassi a livelli alti, minimizzando la distorsione.

Struttura della cassa dei bassi

La forma unica degli S-4EX si basa su una necessità logica. Per poter sincronizzare i tempi di arrivo del suono dal CST e dal driver dei bassi, ciascun driver è collegato su di uno schermo acustico che contribuisce a creare una curva delicatissima conosciuta come "curva di precisione" (vedi l'illustrazione che segue). Costituito da una MDF (Medium Density Fiberboard, o tavola in fibra di vetro di media densità) spessa fino a 65 mm, questo schermo acustico è sufficientemente forte da contenere la forza degli elementi conduttori. Inoltre, l'apertura dei bassi è stata scolpita in un blocco estremamente spesso di MDF, producendo una riduzione del rumore del vento e quindi bassi chiari e profondi.

Reti di crossover

Le reti di crossover usano solo componenti di prima scelta. Le bobine con anima in aria, le resistenza non induttive ed i condensatori a pellicola sul percorso del segnale sono stati scelti con cura ed ottimizzati per il driver CST in modo da produrre segnale il più trasparente possibile. I driver dei bassi usano induttori al silicone con anima a piastrine di acciaio che minimizzano la distorsione e le perdite durante il trasferimento di energia. Tutti i componenti sono collegati direttamente ai loro cavi e non ad una scheda a circuiti stampati, permettendo perdite minime e prestazioni massime.

Collaborazione con gli Air Studios

Dalla loro fondazione da parte di George Martin nel 1969 a Londra, gli inglesi Air Studios si sono guadagnati il rispetto unanime di artisti che lo riconoscono essere il miglior studio di registrazione del mondo. Gli Air Studios hanno dato agli S-4EX il loro sigillo di approvazione ad indicare che sono in grado di produrre la grande qualità acustica richiesta dai creatori delle sonorità più pure del mondo.

AIR STUDIOS

Installazione e collocazione

Norme di installazione

Nell'installare i diffusori, osservare i seguenti punti: Questi diffusori sono del tipo da scaffale. Danno le migliori prestazioni se installati su di una superficie solida e lontana dal pavimento. Se installati direttamente a terra, il loro riverbero viene amplificato, producendo un suono ricco di rimbombo e poco definito. I diffusori degli acuti (i tweeter) devono essere se possibile circa all'altezza degli orecchi dell'ascoltatore. Raccomandiamo di usare le basi per diffusori CP-4EX per assicurarsi un suono ottimale e grande stabilità. Se si usano le basi per diffusori CP-4EX, non mancare di fermare ad esse i diffusori con le viti in dotazione per prevenirne la caduta.

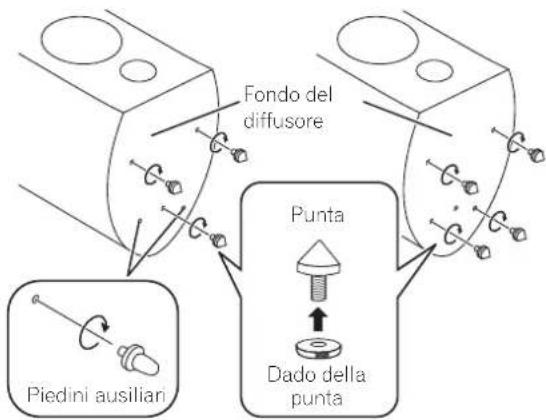

Installazione delle punte

Questo diffusore possiede punte e basi per le punte che devono venire usate per produrre suono di ottima qualità.

Installazione

1 Applicare i dadi delle punte alle punte.

2 Girare le punte avvitandole negli inserti filettati (M6) del fondo del diffusore.

Guardare l'illustrazione e scegliere una delle due posizioni indicate per fissarvi le punte.

■ Applicazione in tre punti

Applicare i piedini ausiliari per rendere stabili i diffusori.

■ Applicazione in quattro punti

3 Mettere le basi delle punte nelle posizioni dove le punte toccano quando il diffusore viene messo in posizione.

Mettere tante basi quanto sono le punte usate.

4 Girare le punte per regolarne l'altezza e poi girare i loro dadi in senso antiorario per fissarle all'altezza desiderata.

5 Mettere il diffusore sulle basi delle punte e regolarlo in modo che sia in piano e non oscilli.

6 Se si installano solo tre punte.

a) Girare i piedini ausiliari per regolarne l'altezza.

Regolare l'altezza in modo che rimangano 1 mm o 2 mm di spazio fra i piedini e le superficie di installazione.

b) Girare in senso antiorario i dadi delle punte per fissare i piedini ausiliari all'altezza desiderata.

Attenzione

- Usare le basi dei diffusori sempre nel modo mostrato, con la superficie indentata rivolta in alto in modo da ricevere la cima della punta.

Se non si usano le basi delle punte nell'installare i diffusori, queste possono causare danni al pavimento. Se si intende usare le punte, raccomandiamo caldamente l'uso delle loro basi.

Importante

- Quest'unità pesa ben 20 kg ed è quindi molto pericoloso provare a regolare il dado delle sue punte inclinando il diffusore. Posare quest'unità sempre su qualcosa di morbido, ad esempio una coperta, in modo che non danneggi il pavimento ed installarla sempre insieme ad un assistente.

Se non si usano le punte

Per assicurarsi la stabilità del pezzo, fissare i cuscinetti antiscivolamento al fondo di ciascun diffusore.

Scelta della posizione di installazione dei diffusori

La posizione all'interno della stanza di ascolto ha un grande impatto sulle prestazioni generali del diffusore S-4EX in termini di riproduzione dei bassi, accuratezza tonale ed immagine acustica. Ogni stanza ha le sue peculiarità e quanto segue è semplicemente una guida. La sperimentazione è il metodo migliore per raggiungere buoni risultati.

Usare il grafico che segue come guida per determinare la posizione ottimale per questi diffusori.

Importante

• Non mettere il diffusore dove sarà esposto a luce solare diretta ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi anche gravemente.
• Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Collegamento con un amplificatore

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore. Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:

• Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.
• Se la distanza dei diffusori sinistro e destro dall'amplificatore differisce, usare due cavi della stessa lunghezza, quella maggiore.
• I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.
• Scegliere cavi di resistenza il più bassa possibile e controllare che i cavi dei terminali dei diffusori e dell'amplificatore siano ben fissati.

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_It

Collegamento dei cavi

1 Spegnere l'amplificatore.

2 Collegare i cavi dei diffusori ai terminali di ingresso (inferiori) sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (−) nero.

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

• Prendere le manopole dei terminali di ingresso inferiori, girarle verso sinistra (in senso antiorario) ed inserire i cavi dei diffusori nei fori dei terminali, quindi stringere le manopole per fermare sia la barra breve che i cavi.
• Potete anche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana, togliere sempre il cappuccio in cima al terminale di ingresso.
• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'altro, il carico posto sull'amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
• Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se le polarità di uno dei diffusori (destro o sinistro) viene invertita.

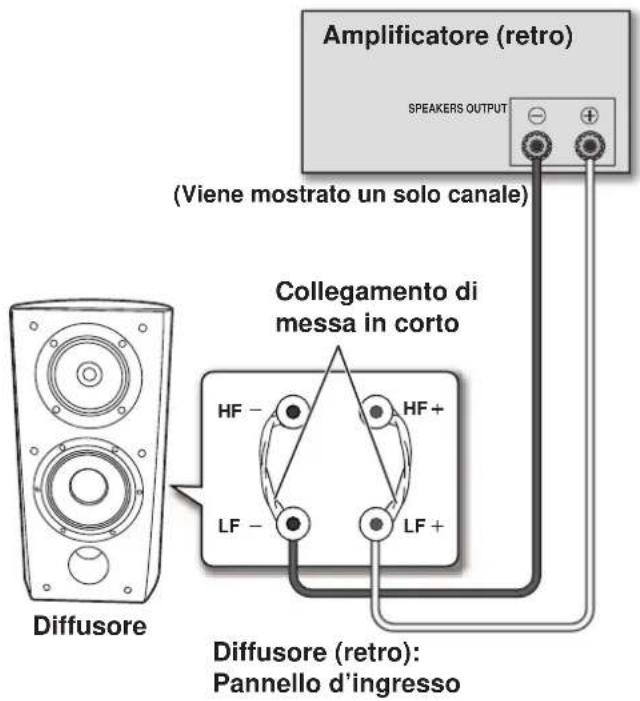

Collegamenti a filo singolo

Nel caso di collegamenti a filo singolo, collegare le sezioni delle frequenze medio-alte e basse della rete di crossover con il collegamento di messa in corto accluso all'unità, poi collegare il filo (+) del proprio amplificatore al terminale rosso ed il filo (−) del proprio amplificatore al terminale nero nel modo indicato qui di seguito.

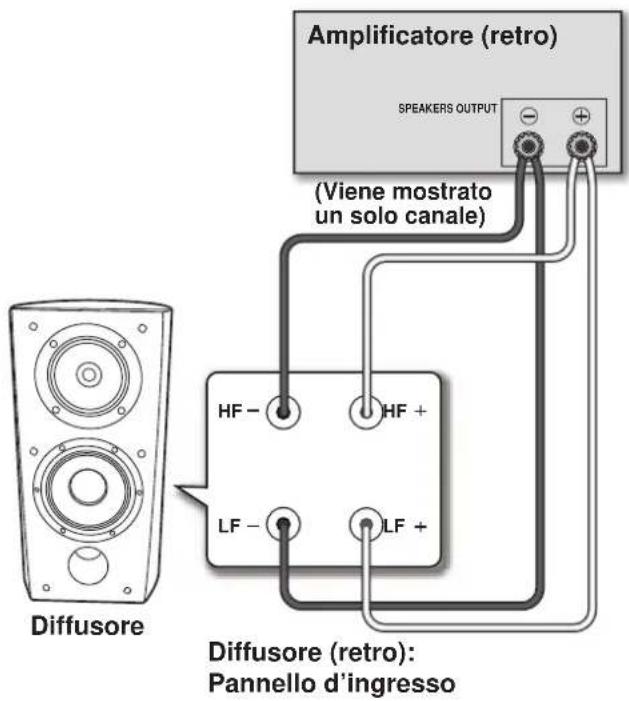

Collegamenti a doppio filo

Nel caso si usino collegamenti a doppio filo, si collegano indipendentemente i diffusori alle prese delle alte e basse frequenze. Questo fa sì che il driver CST ed i driver dei bassi vengano collegati direttamente ed indipendentemente all'amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo a seconda del suo scopo. Collegare una serie di fili alla serie inferiore di terminali (rete specifica per i bassi). Collegare poi una seconda serie di fili alla serie superiore di terminali (rete specifica CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi dell'amplificatore. Collegare ambedue i fili (+) ai terminali (+) dell'amplificatore ed ambedue i fili (-) ai terminali (-) dell'amplificatore nel modo visualizzato di seguito.

Collegamenti a doppio amplificatore

La doppia amplificazione permette di ottenere le migliori prestazioni grazie all'uso di amplificatori dedicati specificamente ai medi ed agli acuti.

Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale.

Attenzione

Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto.

Non facendolo si danneggiano gli amplificatori.

Doppia amplificazione verticale

In questa configurazione, due identici amplificatori stereo vengono usati per ciascun diffusore. Un canale di ciascun amplificatore pilota la sezione delle basse frequenze e l'altro la sezione delle alte frequenze nel modo indicato qui di seguito.

Collegare una serie di fili dall'uscita di un canale alla serie inferiore di terminali (rete specifica per i bassi).

Collegare poi una seconda serie di fili dall'altro canale dell'amplificatore alla serie superiore di terminali (rete specifica CST).

Collegare ambedue i fili (+) ai terminali (+) dell'amplificatore ed ambedue i fili (−) ai terminali (−) dell'amplificatore.

Doppia amplificazione orizzontale

In questa configurazione si possono usare differenti amplificatori stereo per le sezioni dei bassi e delle frequenze medio-alte dei diffusori, ad esempio amplificatori a valvole per le alte frequenze ed a stato solido per le basse frequenze. Ciascun canale degli amplificatori pilota la sezione delle basse frequenze di ciascun diffusore e ciascun canale dell'altro amplificatore pilota la sezione delle frequenze medio-alte nel modo indicato qui di seguito.

Questo metodo richiede un uguale guadagno di ambedue gli amplificatori per evitare una perdita di bilanciamento nella riproduzione delle basse frequenze e delle medie frequenze dai diffusori. In caso di dubbi, consultare il proprio negoziante di fiducia.

Altre informazioni

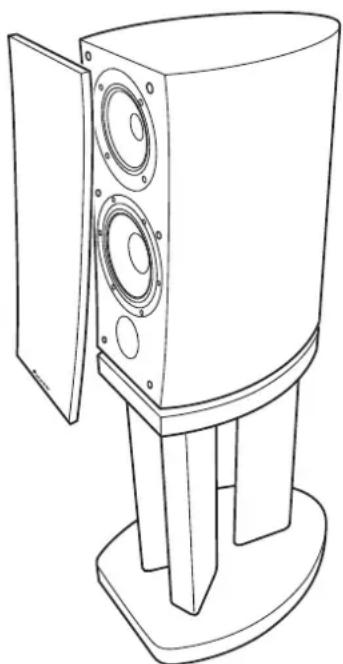

Applicazione e rimozione della griglia di copertura

Questo diffusore possiede una griglia di copertura installabile e rimovibile nel modo seguente:

1 Per applicare la copertura della griglia, allineare i fori del diffusore con le sporgenze della griglia e premere fermamente.
2 Per rimuovere la griglia di copertura, prenderne il fondo con ambedue le mani e tirare lentamente verso di sé per separare il fondo della griglia dal diffusore.
3 Far scivolare le mani verso la metà della griglia e tirare di nuovo verso di sé. Questo permetterà di staccare la sezione intermedia della griglia dal diffusore.
4 Ripetere infine la stessa operazione per la parte superiore della griglia e toglierla del tutto dal diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.

Dati tecnici

Cassa....Tipo bass-reflex da pavimento (schermata magneticamente)

Configurazione ..... a tre vie

Sensibilità 85,5 dB (2,83 V)

Potenza in ingresso massima 160 W

Dimensioni esterne ..... 263 (L) mm x 490 (A) mm x 387 (P) mm

Peso 20 kg

Accessori in dotazione

Punte (con dadi applicati) 4

Basi delle punte 4

Piedini ausiliari 2

Cuscinetti antiscivolamento 4

Griglia 1

Istruzioni per l'uso

Nota

I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.

Schermatura magnetica

Questo diffusore è schermato magneticamente. Tuttavia, se il diffusore è installato estremamente vicino ad un televisore, può causare aberrazioni cromatriche.

Se questo accade, spegnere il televisore e riaccenderlo dopo 15 minuti a 30 minuti. Se il problema persiste, allontanare i diffusori dal televisore.

è un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.
