S-4EX-QL - колонка PIONEER - Бесплатное руководство пользователя

Тип продукта	Пассивный громкоговоритель
Бренд	Pioneer
Модель	S-4EX-QL
Тип колонки	Напольная (стойка)
Размеры (Ш × В × Г)	250 × 1000 × 320 мм
Вес	22 кг (за колонку)
Допустимая мощность (RMS)	150 Вт
Допустимая мощность (пиковая)	300 Вт
Номинальное сопротивление	8 Ом
Чувствительность	90 дБ (2,83 В/1 м)
Частотный диапазон	35 Гц - 30 кГц
Количество полос	3 полосы
Разъемы	Винтовые клеммы (возможно би-вайринг)
Отделка	Черный под дерево (имитация дерева)
Питание	Нет (пассивная колонка)
Уход и чистка	Удаление пыли мягкой сухой тканью. Не используйте абразивные средства или растворители.
Безопасность	Устанавливайте колонку на устойчивую поверхность. Избегайте воздействия влаги и источников тепла.
Гарантия	2 года (согласно действующему законодательству)

Часто задаваемые вопросы - S-4EX-QL PIONEER

Как подключить динамик S-4EX-QL к моему усилителю?

Используйте качественные акустические кабели. Подключите положительную клемму (+) усилителя к положительной клемме колонки, а отрицательную (-) к отрицательной. Соблюдайте полярность для правильного стереообраза.

Какой усилитель следует использовать с S-4EX-QL?

Рекомендуется усилитель мощностью от 30 до 200 Вт на канал при нагрузке 8 Ом. Слишком низкая мощность может привести к клиппингу, а чрезмерная мощность может повредить колонку.

Можно ли разместить колонку на полке?

S-4EX-QL — напольная колонка, предназначенная для установки на полу. Размещение на неустойчивой полке может вызвать вибрации и ухудшить звук. Используйте прилагаемые шипы для лучшей устойчивости.

Как ухаживать за отделкой колонки?

Протирайте мягкой слегка влажной тканью. Избегайте химических средств, которые могут повредить шпон или краску. Немедленно вытирайте брызги.

Совместима ли колонка с сабвуфером?

Да, вы можете добавить сабвуфер. Настройте фильтр верхних частот вашего усилителя или процессора на около 80 Гц для оптимальной интеграции с S-4EX-QL.

Какое сопротивление у S-4EX-QL?

Номинальное сопротивление составляет 8 Ом. Убедитесь, что ваш усилитель стабильно работает с таким сопротивлением, чтобы избежать перегрева.

Можно ли использовать би-вайринг?

S-4EX-QL имеет клеммы, совместимые с би-вайрингом и би-амплингом. Снимите металлические перемычки между клеммами, если вы используете два отдельных кабеля для низких и высоких частот.

Что делать, если колонка издает искаженный звук?

Проверьте соединения и постепенно увеличивайте громкость. Искажения могут быть вызваны недостаточной мощностью усилителя или чрезмерной эквализацией. При необходимости уменьшите низкие частоты.

Как защитить динамики от детей?

Установите колонки в безопасном месте, где их не опрокинут. Убедитесь, что защитные сетки установлены, чтобы избежать прямого контакта с диффузорами.

Какой рекомендованный период приработки?

Приработка около 50 часов на умеренной громкости позволяет подвесам и диффузорам размягчиться. В этот период избегайте высоких уровней громкости, чтобы не повредить новые компоненты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-4EX-QL PIONEER

Благодарим вас за покупку изделия компании Pioneer.

Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью.

После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем.

Содержание

Перед началом эксплуатации

Комплект поставки

О серии EX

Технологии в основе S-4EX....4

CST 4

Керамик-графитовая мембрана....4

Мембрана из сплава магния .... 4

Низкочастотные драйверы 4

Ветроенные низкочастотные громкоговорители ....4

Разделительные фильтры 5

Разработки в сотрудничестве с Air Studios ....5

Установка и размещение

Правила установки 6

Установка шипов 6

Если шипы не используются....6

Выбор места для размещения акустических систем .....7

Соединения

Подсоединение к усилителю 8

Подключение кабелей....8

Однопроводные соединения 9

Двухпроводные соединения 9

Соединения в схеме с двухканальным усилением....10

Другая информация

Установка/снятие решетки динамика....11

Чистка корпуса динамика 11

Технические характеристики....11

Перед началом эксплуатации

• Номишальное полное сопротивление данной акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 6 Ω до 16 Ω (модели, на выходных контактах на динамик которых указано “6 Ω – 16 Ω”).
  В целях предотвращения повреждения акустической системы в результате входной персгрузки, пожалуйста, соблюдайте следующие меры предосторожности:
• Не до пускайте подачу на акустическую систему сигналов, мощность которых превышает значение максимально допустимой мощности на входе.
• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.
• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучапия (гармопическое искажение усилителя увеличится и это может повредить динамик).

Внимание: установка

• Устанавливая устройство, убедитесь в том, что оно падежно зафиксировано на своем месте. Избегайте таких мест размещения, в которых оно может упасть и причинить травмы в случае стихийного бедствия (например, при землетрясепии).
• Не закрепляйте эти динамики на стене или потолке. Они могут упасть и причинить травму.
• Не у становливайте динамики над головой на потолке или на стене. При неправильном или ненадежном креплении решетка динамика может упасть, что может стать причиной повреждения оборудования или травм.
• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио-/видеоборудование из розстки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.

Внимание: во время эксплуатации

• Не размещайте динамик на неустойчивой поверхности. Падение динамика может создавать опасности для людей, а также стать причиной повреждения оборудования.
• Не допускайте вывод через динамик искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара.
• Не садитесь и не вставайте на динамик, а также не позволяйте детям играть на динамике.
• Не помещайте на динамик большие или тяжелые предметы.
• Не помещайте рядом с высокочастотным или среднечастотным динамиком магнитные и металлические предметы, например, отвертку. Поскольку в дипамиках используются сильные магниты, они могут притягивать такие объекты, что может стать причиной травмы или повредить мембрану.

Комплект поставки

Шины (с прикрепленными гайками) x 4

основания шипов x 4

Дополнительные ножки x 2

Предохранительные нескольких подкладки x 4

Решетка x 1

Инструкции по эксплуатации

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058_A_Ru

О серии EX

Серия EX, включившая в себя все многообразие технологических достижений, воплощенных в серии TAD, возглавляющей модельный ряд динамиков производства компании Pioneer, была разработана с целью создания акустической системы самого высокого класса из возможных в данном ценовом диапазоне.

Дизайн и исполнение продукции серии EX — это результат международных усилий по реализации лучших достижений в области акустических технологий корпорации Pioneer.

Технологии в основе S-4EX CST

В основе системы лежит технология Coherent Source Transducer (CST), разработая на базе технологий, используемых в серии TAD. Мембрана высокочастотного громкоговорителя установлена на одной оси с конусом среднечастотного динамика, создавая точечный источник звука в диапазопе от 400 Гц до 100 кГц. Технология CST обеспечивает великоленный спектральный баланс между прямыми и отраженными звуками, достигающими ушей слушателя, что позволяет получать более равномерное звучание по всему помещению прослушивания и увеличивает точность звукового образа.

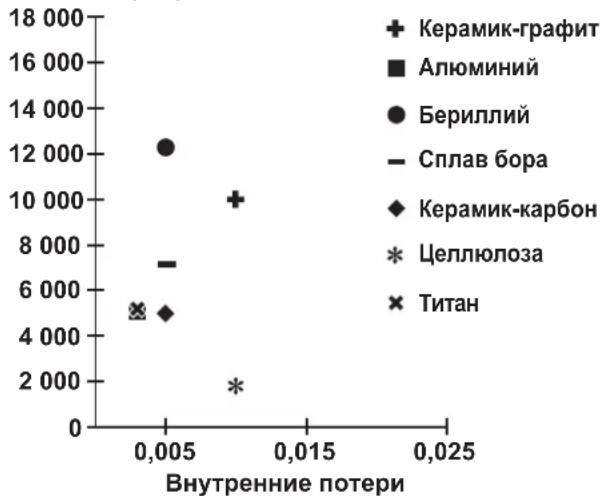

Керамик-графитовая мембрана

В динамике высокочастотного диапазона на базе технологии CST используется керамик-графитовая мембрана, обеспечивающая высочайший уровень прочности и демпфирования, практически недостижимый для любых других имеющихся материалов, часто используемых сегодня в большинстве профессиональных акустических систем. Сочетание легкости и исключительной прочности керамо-графита позволяет создавать динамики, резопапс мембрапы в которых поддерживает диапазоп аудиочастот далеко за пределами слышимости.

Резонанс (м/с)

Мембрана из сплава магния

В среднечастотном динамике CST используется мембрана из сплава магния, для которого характерны легкость и высокие внутрешие потери, что обеспечивает великолепную передачу и предельно низкое искажение звуков среднечастотного диапазона.

Низкочастотные драйверы

Мощный низкочастотный драйвер, изображенный внизу, служит основой всей акустической системы S-4EX. Мощь этого драйвера — результат использования в его мембране композитного материала на основе арамида и углерода, впервые разработаншого в процессе работы над S-1EX. Эксклюзивная технология LDMC (Linear Drive Magnetic Circuit), разработанная корпорацией Pioneer, используется с целью поддержания линейности амплитудной характеристики на всех уровнях мощности выходного сигнала — от низких до высоких — и минимизации искажения звука.

Встроенные низкочастотные громкоговорители

Своеобразная форма акустической системы S-4EX обусловлена логической необходимостью. С целью синхронизации времени достижения до слушателя звука из CST и мощного пизкочастотного драйвера, все драйверы установлены на отражателе, который имеет форму чрезвычайно тонкой кривой, известной как "precision curve" («прецизионная кривая») (см. рисупок внизу). Изготовленший из MDF (Medium Density Fiberboard — фибролит средней плотности) толщиной до 65 мм, отражатель обладает дополнительной мощью, достаточной для того чтобы сдерживать движущую силу динамиков. Кроме того, отверстие для низкочастотного излучателя вырезано из чрезвычайно толстого блока MDF, что обеспечивает уменьшение встречных шумов для достижения чистого и глубокого звучания звуков пизкочастотного диапазона.

Разделительные фильтры

В разделительных фильтрах используются только компоненты высочайшего класса. Катушки с воздушным сердечником, безиндуктивные резисторы и пленочные конденсаторы в сигнальном канале тщательно подобраны и оптимизированы для использования с драйверами CST, что обеспечивает великолепную передачу и чистоту сигнала. В мощных низкочастотных драйверах используются индукторы со стальным пластингчатым сердечником, которые предельно снижают искажение и потери при передаче энергии. Все компоненты имеют собственную соединительную проводку, а не подсоединяются через печатную плату, что позволяет до минимума сократить потери и максимально улучшить рабочие качества.

Разработки в сотрудничестве с Air Studios

Основанная Джорджем Мартином в 1969 году в Лондоне английская звукозаписывающая студия Air Studios высоко зарекомендовала себя среди широкого круга исполнителей и получила широкое признание как ведущая звукозаписывающая студия мира. Эмблема Air Studios, которой отмечена акустическая система S-4EX, свидетельствует о том, что эти динамики способны воспроизводить звучание высочайшего качества, отвечающее самым строгим требованиям лучших профессиональных создателей звука мирового класса.

AIR STUDIOS

Установка и размещение

Правила установки

При установке динамиков, пожалуйста, соблюдайте следующие правила: Данные динамики представляют собой «динамики для книжной полки». Они проявляют свои паилучшие эксплуатационные качества, когда размещены на твердой и ровной поверхности над полом. Размещение динамиков непосредственно на полу усилит реверберацию, что приведет к гулкому, неясному звучанию. В идеале динамики высокочастотного диапазона следует размещать на такой высоте, чтобы они располагались приблизительно на уровне ушей. Для обеспечения оптимального звучания и устойчивости рекомендуется использовать стойку динамика CP-4EX. При использовании стойки динамика CP-4EX обязательно надежно прикрепляйте динамик к стойке с помощью прилагаемых в комплекте поставки винтов, чтобы предотвратить падение динамика.

Установка шипов

Данный динамик поставляется с шипами и основаниями шипов, которые следует использовать для обеспечения оптимального качества звучания.

Установка

1 Прикрепите гайки шипов к шипам.

2 Вверните шипы в резьбовые металлические вставки (M6), предусмотренные в основании динамика.

Обратитесь к рисунку и выберите одну из указанных позиций крепления шипов.

■ Прикрепление в трех местах

Прикрепите дополнительные ножки, чтобы предотвратить качание.

■ Прикрепление в четырех местах

3 Расположите основания шипов в позициях, в которые попадут концы шипов при установке динамика. Расположите достаточное количество основ шипов в соответствии с количеством используемых шипов.
4 Поворачивая шипы, отрегулируйте их высоту, а затем поверните гайки шипов против часовой стрелки, чтобы зафиксировать шипы на отрегулированной высоте.
5 Поставьте динамик на основания шипов и отрегулируйте, чтобы динамик стоял ровно и не качался.

6 При установке шипов только в трех местах.

а) Отрегулируйте высоту дополнительных ножек, поворачивая их.

Отрегулируйте высоту таким образом, чтобы между ножкой и установочной поверхностью оставалось около 1 мм до 2 мм свободного пространства.

b) Поверните гайки шипов против часовой стрелки, чтобы зафиксировать дополнительные ножки на отрегулированной высоте.

Внимание

- Всегда используйте основания шипов, как это показано на рисунке, с выемкой под шип, обращенной вверх.

Если при установке динамиков основания шипов не используются, то шипы могут повредить пол. При использовании шипов настоятельно рекомендуется использовать основания шипов.

Важно

- Поскольку вес дашного устройства составляет около 20 кг, чрезвычайно опасно пытаться регулировать гайку шипа, наклонняя при этом динамик. Обязательно кладите устройство на мягкую поверхность (например, на одеяло), чтобы не повредить покрытие пола, и выполняйте его установку как минимум вдвоем.

Если шипы не используются

Для обеспечения устойчивости установки прикрепите к днишу каждого дипамика предохранительные нескольких подкладки.

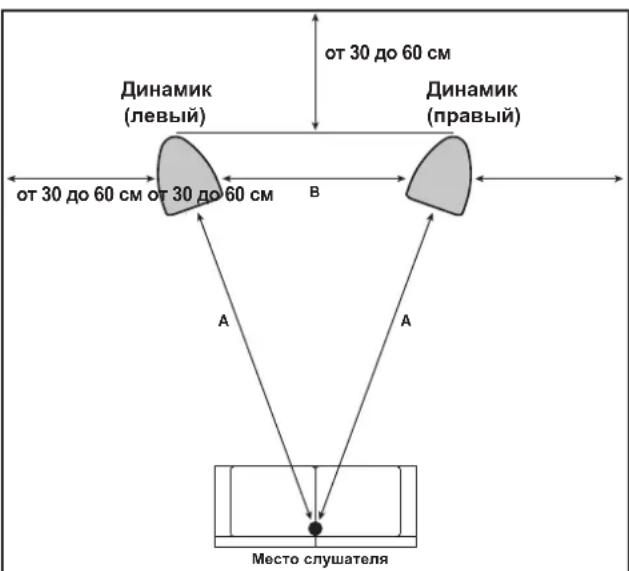

Выбор места для размещения акустических систем

Выбор места установки в помещении прослушивания оказывает огромное влияние на качество звучания и рабочие характеристики акустической системы S-4EX, такие как: звучание басов, точность передачи тональностей и звукового образа. Поскольку все помещения имеют свои индивидуальные особенности, данный раздел предназначен для использования только в качестве общего справочного руководства. Вы сможете добиться оптимального результата, экспериментируя с установкой в вашей комнате.

Пользуйтесь приведенным ниже графиком для справки при определении оптимального места расположения динамика.
    note right of A "от 30 до 60 см"
    note right of B "В"
    note right of C "А"
    note right of C "А"

Расстояние "А" должно равняться или превосходить расстояние "В".
Каждый динамик должен располагаться фронтальной частью к месту слушателя.

Важно

• Не размещайте динамик в местах, подвержешных воздействию прямых лучей солнечного света, а также избегайте мест вблизи нагревателей и кондиционеров. Несоблюдение этого правила может привести к деформации и обеспечиваванию корпуса динамика или повреждению динамика.
• Компапия Pioneerе не песет ответственность по возмещению каких-либо убытков, понесенных в результате сборки, неправильного монтажа, недостаточного крепления, неправильной эксплуатации изделия, явлений природы и т. д.

Подсоединение к усилителю

К данному динамику не прилагаются кабели динамика, используемые для подсоединения к усилителю. Чтобы обеспечить корректную работу и самые высокие рабочие характеристики акустической системы, при выборе кабелей динамиков принимайте во внимание следующие факторы:

• По возможности, используйте кабели динамика типа Heavu Gauge и минимально необходимой длины.
• Если длина кабелей, необходимая для левого и правого динамиков, отличается, используйте кабели одинаковой длины, соответствующей более длинному расстоянию.
• Кабели имеют разные характеристики. При выборе и эксплуатации любого кабеля помните об этом.
• Выбирайте кабели с наименьшим возможным сопротивлением, и всегда проверяйте, чтобы кабели, подсоединенные к контактным разъемам динамика и усилителя, были прочно и надежно закреплены.

ВНИМАНИЕ

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям. D3-4-2-2-3_A

D3-4-2-2-3 A Ru

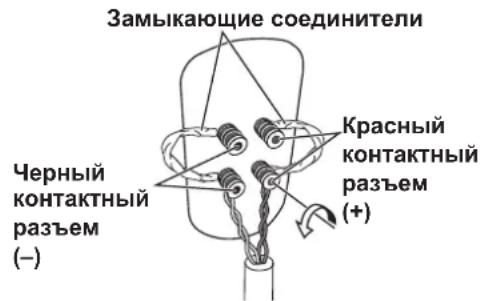

Подключение кабелей

1 Выключите питание усилителя.

2 Подсоедините кабели динамика к входным контактным разъемам (нижние) на задней панели динамика. Полярность входных контактных разъемов обозначается следующим образом: красный — положительный (+), черный — отрицательный (−).
3 Подсоедините другие концы кабелей к выходным контактным разъемам (на динамик) усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя).

• Взявшись за головки на нижних контактных разъемах, поверните их влево (против часовой стрелки); вставьте провода кабеля дипамика в отверстия в контактных клеммах, затем затяните головки, чтобы зафиксировать как провода, так и замыкающий соединитель.
• Для подсоединения к контактным разъемам динамика вы также можете использовать вилку штекерного («бапапового») типа. При использовании вилки штекерного типа необходимо удалить головки с входных контактных разъемов.
• После подсоединения штепселей, слегка потяните за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадания звука.
• Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя.
• Когда вы пользуетесь комплектом динамиков, подсоединенных к усилителю, вы не сможете получить нормальный эффект стерсофонического звучания, если полярность подключения одного из динамиков (левого или правого) изменена на обратную.

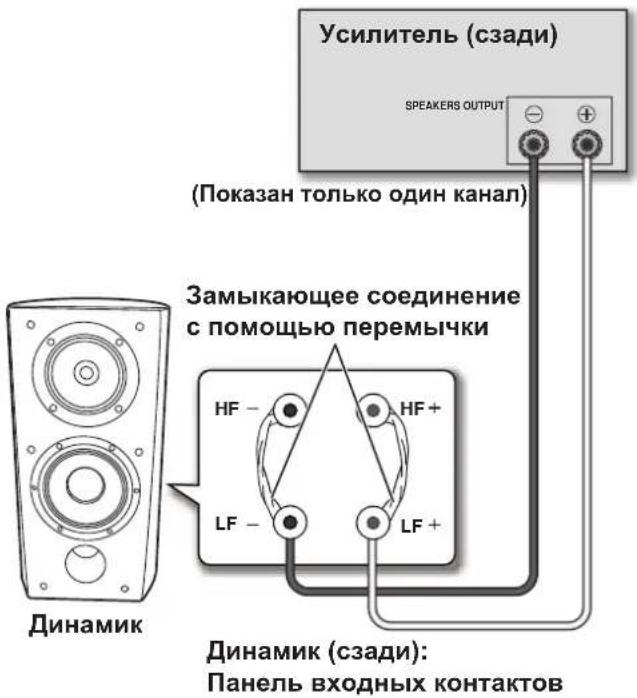

Однопроводные соединения

Для выполнения однопроводных соединений, соедините контакты секции средних и высоких частот с контактами секции низких частот с помощью замыкающей перемычки, включенной в комплект поставки устройства, затем подсоедините провод (+) от усилителя к одной из красных контактных клемм, а провод (−) от усилителя — к одной из черных контактных клемм, как это показано внизу.

Двухпроводные соединения

В двухпроводной конфигурации акустические системы подключаются независимыми соединениями от усилителя к соответствующим высокочастотным и низкочастотным контактным разъемам. Таким образом, драйвер CST и низкочастотный драйверсы подключаются независимо непосредственно к усилителю, что предоставляет возможность выбора оптимального типа кабеля для каждого драйвера в отдельности. Подсоедините одну пару проводов к нижней паре контактных клемм (цепь низкочастотного динамика). Затем подсоедините вторую пару проводов к верхней паре контактных клемм (цепь CST). Затем подсоедините обе пары проводов к соответствующим контактным разъемам на усилителе. Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода (−) — к контактным разъемам (−) на усилителе, как это показано внизу.

Соединения в схеме с двухканальным усилением

Двухканальное усиление (Bi-Amplification) позволяет получить самое высокое качество звучания при использовании отдельных усилителей для секции низких частот и секции средних и высоких частот.

Существует две возможные конфигурации, которые обычно называют «горизонтальная схема» и «вертикальная схема» двухканального усиления.

Внимание

Перед подсоединением кабелей динамиков в конфигурации двухканального усиления удалите замыкающие перемычки.

Несоблюдение этого указания может привести к повреждению усипителей.

Вертикальная схема двухканального усиления

В этой конфигурации для каждой акустической системы используются идентичные усилители. Один канал каждого усилителя подсоединяется к секции низких частот, а другой канал — к секции высоких частот, как это показано внизу.

Подсоедините одну пару проводов канала усилителя к нижней паре контактных клемм (цепь низкочастотного динамика).

Затем подсоедините вторую пару проводов другого капала усилителя к верхней паре контактных клемм (цепь CST).

Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода (−) — к контактным разъемам (−) на усилителе.

Горизонтальная схема двухканального усиления

В этой конфигурации вы можете использовать различные стереофопические усилители раздельно для секции низких частот и секции высоких частот акустической системы (например, ламповый усилитель для высоких частот и полупроводниковый усилитель для низких частот). Каждый канал одного усилителя подключается к низкочастотной секции акустической системы, а каждый канал другого усилителя — к секции средних и высоких частот, как это показано внизу.

При использовании данного метода соединения необходимо, чтобы оба усилителя имели одинаковый коэффициент усиления, в противном случае между пизкочастотными и среднее- и высокочастотными звуками, воспроизводимыми акустической системой, будет наблюдаться дисбаланс. Если у вас появятся какие-либо сомпения или вопросы, обратитесь за консультацией к местному дилеру.


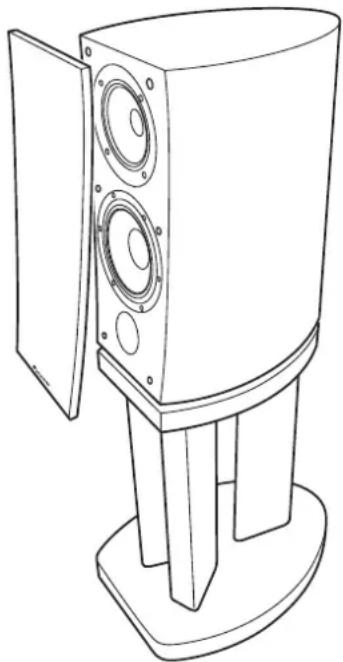

Установка/снятие решетки динамнка

Данная акустическая система поставляется с решетками на передней панели динамнка, которые можно снять, выполнив следующую операцию:

1 Чтобы установить решетку, выровняйте пазы на колонке с втулками на решетке и с силой нажмите до упора.
2 Чтобы снять решетку, возьмите ее обеими руками за нижнюю часть и осторожно потяните на себя, чтобы отделить нижнюю часть решетки от колонки.
3 Передвиньте руки в среднюю часть решетки и еще раз осторожно потяните ее на себя. Этим вы отделите среднюю часть решетки от колонки.
4 Наконец, повторив то же самое действие для верхней части решетки, полностью снимите решетку с колонки.

Чистка корпуса динамнка

В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При необходимости, протирайте тканью, смоченной нейтральным моющим средством, разбавленным в пяти или шести частях воды, и хорошо выжатой. Не пользуйтесь воском или моющими средствами для мебели.

Никогда не пользуйтесь растворителями, бензином, инсектицидными распылителями или другими химическими веществами на или рядом с данным устройством, поскольку это вызовет коррозию поверхности.

Технические характеристики

Корпус .... Напольного типа с отражателем басов (магнитноэкранированный)

Конфигурация .... 3 полосы

Низкочастотный динамик 16-см конус х2

Среднечастотный динамик.... 14 см конус/3 см купол

Сопротивление 6 Ω

Частотная характеристика ..... от 34 Гц до 100 кГц

Чувствительность 85,5 дБ (2,83 В)

Максимальная входная мощность.... 160 Вт

Габаритные размеры.....263 (Ш) мм x 490 (В) мм x 387 (Г) мм

Bcc....20 кг

Поставляемые в комплекте принадлежности

Шипы (с прикрепленными гайками)....4

Основания конусов 4

Дополнительные ножки 2

Предохранительные нескольких подкладки....4

Решетка 1

Инструкции по эксплуатации

Замечание

Технические характеристики и конструкция могут меняться без предварительного уведомления, в связи с вносимыми усовершенствованиями.

Магнитное экранирование

Дапная акустическая система защищена магнитным экранированием. Однако, в зависимости от места установки, могут возникать цветовые искажения, если акустическая система установлена слишком близко к экрану телевизора.

Если это произойдет, выключите телевизор и включите его снова через 15 минут до 30 минут. Если проблема сохраняется, переместите акустическую систему подальше от телевизора.

является товарным знаком, паносимым на продукты, в которых применяется технология регулировки фазы Pioneer Phase Control. Данная технология позволяет получать

высококачественное звучание воспроизводимых каждым компонентом звуков посредством повышения точности настройки уровня фазировки.

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A_Ru

銘謝購買日本先鋒公司產品。

4-1, Мегуро 1-Чоме, Мегуро-ку, Токио 153-8654, Япония
