Тип продукта	Пассивный динамик
Бренд	Pioneer
Модель	S-3EX-W
Количество полос	2 полосы
Тип колонки	Полочная
Номинальное сопротивление	6 Ом
Чувствительность	87 дБ (1 Вт/1 м)
Частотный диапазон	40 Гц - 20 кГц
Допустимая мощность	150 Вт
Размеры (Ш x В x Г)	25 см x 40 см x 30 см
Вес	12 кг (шт.)
Питание	Нет (пассивный)
Материал корпуса	МДФ с белой отделкой
Разъемы	Винтовые клеммы
Уход и очистка	Мягкая сухая ткань, избегать абразивных средств
Безопасность	Не подвергать воздействию влаги и источников тепла
Запчасти и ремонтопригодность	Обратитесь в авторизованный сервисный центр Pioneer
Общая информация	Предназначен для высококачественного прослушивания музыки

Часто задаваемые вопросы - S-3EX-W PIONEER

Какой усилитель рекомендуется для Pioneer S-3EX-W?

Рекомендуется стереоусилитель номинальной мощностью от 50 до 150 Вт при 6 Ом. Избегайте усилителей очень малой мощности (<30 Вт), чтобы не было насыщения при громком прослушивании.

Могу ли я использовать этот динамик в качестве центрального канала?

S-3EX-W - это полочная колонка, предназначенная для основных левого/правого каналов. Ее можно использовать как центральную, если расположить горизонтально, но это может ухудшить звуковую дисперсию.

Как чистить белую отделку?

Используйте мягкую слегка влажную ткань (без моющих средств) для удаления пыли. Избегайте химических веществ, которые могут повредить покрытие.

Какое сопротивление у S-3EX-W?

Номинальное сопротивление 6 Ом. Убедитесь, что ваш усилитель поддерживает такую нагрузку.

Могу ли я подключить эту модель по би-вайрингу или би-ампингу?

Предоставленная клеммная колодка позволяет подключить би-вайринг, если снять металлические перемычки. Для би-ампинга убедитесь, что ваш усилитель это поддерживает.

Какая максимальная допустимая мощность?

Допустимая мощность 150 Вт RMS. Превышение может повредить динамик.

Как разместить колонки для лучшего звука?

Разместите их на уровне ушей, на расстоянии не менее 30 см от задней стены, и направьте в сторону места прослушивания. Расстояние между колонками должно образовывать равносторонний треугольник с слушателем.

Поставляется ли S-3EX-W с кабелями?

Нет, акустические кабели не входят в комплект. Их необходимо приобрести отдельно (рекомендуемое сечение: 2,5 мм² для длины до 3 м).

Что делать при потрескивании или искажениях?

Проверьте соединения кабелей, сопротивление и мощность усилителя. Искажения могут возникать из-за недостаточно мощного усилителя при большой громкости.

Где найти запасные части?

Обратитесь в авторизованный сервисный центр Pioneer. Динамики и электронные детали доступны через сеть сервисного обслуживания.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-3EX-W PIONEER

Благодарим вас за покупку изделия компании Pioneer. Пожалуйста, ознакомьтесь с настоящей инструкций по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкций, сохраните ее для сверки с ней в будущем.

Содержание

Перед началом эксплуатации

Комплект поставки

О серии EX

Технологии в основе S-3EX....114

CST 114

Керамик-графитовая мембрапа 114

Мембрана из сплава магния .... 114

Низкочастотные драйверы 115

Встроенные пизкочастотные громкоговорители ..... 115

Разделительные фильтры 115

Разработки в сотрудничестве с Air Studios ..... 115

Установка и размещение

Правила установки 116

Установка крепежа защиты от падения.... 116

Выбор места для размещения акустических систем ..... 117

Соединения

Подсоединение к усилителю .... 118

Подключение кабелей....118

Однопроводные соединения .... 119

Двухпроводные соединения 119

Соединения в схеме с двухкапалыным усилепием ..... 120

Другая информация

Установка/спятие решетки дипамика. 121

Чистка корпуса динамика 121

Технические характеристики....121

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей. KOSA A

K058_A_Ru

Перед началом эксплуатации

• Номинальное полное сопротивление этой акустической системы - 6 Ω. Подсоединяйте акуетическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 4 Ω до 16 Ω (модели, на контактах выходных сигналов на динамик которых указано «4 Ω –16 Ω»).
  В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности:
• Не допускайте подачу на акустическую систему сигналов, мощность которых превышаст значение максимально допустимой мощности на входе.
• При использовании графического эквалайзера для выделения звучання громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.
• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится и это может повредить динамик).

Внимание: установка

• Устанавливая устройство, убедитесь, что оно надежно зафиксировано на своем месте. Избегайте таких мест размещения, в которых оно может участь и причинить травмы в случае стихийного бедствия (например, при землетрясении).
• Не закрепляйте эти динамики на стене или потолке. Они могут упасть, что может стать причиной травмы.
• Нс устанавливайте динамики над головой на потолке или на етсенс. При нсправильном или нсанадежном креплении решетка динамика может упасть, что может стать причиной повреждения оборудования или травм.
• При подсоединении компонентов, выключайте и отсоединяйте вансе аудио/видео оборудование из розетки, читайте и соблюдайте вес инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.

Внимание: во время эксплуатации

• Не размещайте дипамик на неустойчивой поверхности. Падение дипамика может создавать опасности для людей, а также стать причиной повреждения оборудования.
• Не допускайте вывод через динамик искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара.
• Не садитесь и не вставайте на динамик, а также не позволяйте детям играть на динамике.
• Не помещайте на динамик большие или тяжелые предметы.
• Не помещайте рядом с высокочастотным или среднечастотным динамиком магнитные и металлические предметы, например, отвертку. Поскольку в динамиках используются сильные магниты, они могут притягивать такие объекты, что может стать причиной травмы или повредить мембрану.

ВНИМАНИЕ

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям. D3-4-2-2-3 A Ru

Комплект поставки

Основания конусов x3

Установочные подкладки 3 типа, по 2 в каждом

Металлический захват x1

Болг (для металлического захвата) x1

Решетка x1

Инструкции по эксплуатации

О серии EX

Серия ЕХ, включившая в себя все многообразие технологических достижений, воплощенных в серии TAD, возглавляющей модельный ряд динамиков производства Pioneer, была разработана с целью создания акустической системы самого высокого класса из возможных в данном ценовом диапазоне.

Дизайн и исполнение продукции серии EX – это результат международных усилий по реализации лучших достижений в области акустических технологий корпорации Pioneer.

Технологии в основе S-3EX

CST

В основе системы лежит технология Coherent Source Transducer (CST), разработанная на базе технологий, используемых в серии TAD. Мсмбрана высокочастотного громкоговорителя установлена на одной оси с конусом среднесчастотного динамика, создавая точечный источник звука в диапазоне от 400 Гц до 100 кГц. Технология CST обеспечивает великолепный спектральный баланс между прямыми и отражненными звуками, достигающими упей ступателя, что позволяет получать более равномерное звучанис по всему помещению прослушивания и увеличивает точность звукового образа.

Керамик-графитовая мембрана

В динамике высокочастотного диапазона на базе технологии CST используется керамик-графитовая мембрана, что обеспечивает высочайший уровень прочности и демпфирования, практически недостяжимый для любых других имеющихся материалов, часто используемых сегодня в большинстве профессиональных акустических систем. Сочетание легкости и исключительной прочности керамо-графита позволяет создавать динамики, резонанс мембраны в которых поддерживает диапазон аудиочастот далеко за пределами слышнимости.

Мембрана из сплава магния

В среднечастотном динамике CST используется мембрана из сплава магния, для которого характерны легкость и высокие внутренние потери, что обеспечивает великолепную передачу и предельно низкос искажение звуков среднечастотного диапазона.

Низкочастотные драйверы

Мощный низкочастотный драйвер, изображенный внизу, служит основой всей акустической системы S-3EX. Моць этого драйвера – результат использования в его мембранс композитного материала на основе арамида и углерода, впервые разработанного в процессе работы над S-1EX. Эксклюзивная технология LDMC (Linear Drive Magnetic Circuit), разработанная корпорацией Pioncer, используется с целью поддержания линейности амплитудной характеристики на всех уровнях мощности выходного сигнала – от низких до высоких – и минимизации искажения звука.

Встроенные низкочастотные громкоговорители

Своеобразная форма акустической системы S-3EX обусловиена логической необходимо. С целью синхронизации времени достижения до слушателя звука из CST и двух мощных низкочастотных драйверов, все драйверы установлены на отражателе, который имеет форму чрезвычайно тонкой кривой, известной как «precision curve» («прецизионная кривая») (см. рисунок внизу). Изготовленный из MDF (Medium Density Fiberboard - фирболит средней плотности) толщиной до 100 мм, отражатель обладаст дополнительной мощью, достаточной для того чобы сдерживать движущую силу динамиков. Кроме того, отверстие для низкочастотного излучателя вырезано из чрезвычайно толетого блока MDF, что обеспечивает уменьписис ветречных шумов для достижения чистого и глубокого звучания звуков низкочастотного диапазона.

Разделительные фильтры

В разделительных фильтрах используются только компоненты выеочайного класса. Катупки с воздушным сердечником, безиндуктивные резисторы и плсночные конденсаторы в сигнальном канале тнательлю подобраны и оптимизированы для использования с драйверами CST, что обеспечивает великолспную передачу и чистоту сигнала. В мощных низкочастотных драйверах используются индукторы со стальным пластинчатым сердечником, которые предельно снижают искажение и потери при передаче энергии. Все компоненты имеют собственную соединительную проводку, а не подсоединяются через печатную плату, что позволяет до минимума сократить потери и максимально улучшить рабочие качества.

Разработки в сотрудничестве с Air Studios

Основанная Джорджем Мартином в 1969 году в Лондоне английская звукозаписывающая студия Air Studios высоко зарекомендовала себя среди широкого круга исполнителей и получила широкое признание как ведущая звукозаписывающая студия мира. Эмблема Air Studios, которой отмечена акустическая система S-3LEX, свидетельствует о том, что эти динамики способны воспроизводить звучание высочайшего качества, отвечающее самым строгим требованиям лучших профессиональных создателей звука мирового класса.

AIR STUDIOS

Установка и размещение

Правила установки

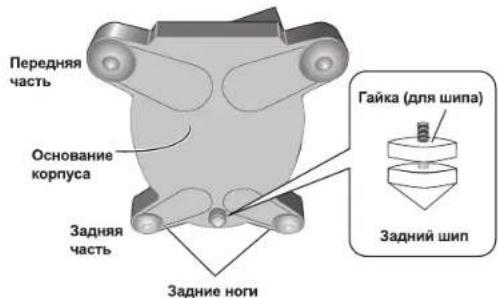

Данная акустическая система имеет три точки опоры (две передпис ноги и задний шип, расположенный между двумя задними погами).

1 Выберите место для установки динамика и расположите основания конусов на полу.

2 Поставьте динамик на основания конусов.
3 В случае если левая или правая задняя ножка касаются пола прежде, чем до пола достает задний шип, в результате чего динамик стоит на поверхности установки неровно, отрегулируйте задний шип таким образом, чтобы он доставал поверхности прежде какой-либо из задних ножек.
4 Расположите установочные подкладки под задние ножки, чтобы обеспечить стабильность динамика.

Выберите установочную подкладку наиболее подходящей толщины из нескольких прилагаемых типов.

Установочная подкладка

Установка крепежа защиты от падения

• С помощью прилагаемого болта прочно закрепите металлический захват на задней панели динамика.

• Пропустите имеющийся в продаже прочный шнур через металлический захват, чтобы надежно прикрепить динамик к стене. Убедитесь в том, что стена, к которой фиксируется динамик, имеет достаточную прочность, чтобы удержать вес динамика. После закрепления динамика, убедитесь в том, что он не упадет.
  • Падение динамика может причинить ущерб.
• Не прикрепляйте металлический захват пепосредственно к стене. Его следует использовать только в сочетании со шпуром повышенной жесткости для предотвращения падения дипамика.

Задняя сторона динамика

- Пропустите два шпура повышенной прочности через металлический захват и прикрепите динамик к степе, как это показано вверху.

Не размещайте динамик в местах под прямыми лучами солнечного света, а также избегайте мест вблизи от нагревателей и кондиционеров. Несоблюдение этого правила может привести к деформации и обеспечиванию корпуса динамика или повредить динамик.

Компания Pioneer не несет ответственность по возмещению каких-либо убытков, понесенных в результате сборки, неправильного монтажа, недостаточного крепления, неправильной эксплуатации изделия, явлений природы и т. д.

Важно

• Не размещайте динамик на неустойчивой поверхности. Падение динамика может создавать опасности для людей, а также стать причиной повреждения оборудования.
  • В качестве меры предосторожности, никогда не размещайте устройство в месте, откуда оно может упасть на снящего человека в случае землетрясения.
• Поскопкуке вес дашного устройства составляет около 48 кг, чрезвычайно опасно пытаться регулировать гайку шина, наклония при этом динамик. Обязательно кладите устройство на мягкую поверхность (например, на одеяло), чтобы не повредить покрытие пола, и выношийте его установку как минимум вдвоем.

Выбор места для размещения акустических систем

Выбор места размещения в помещении прослушивания оказывает огромнос влияние на качество звучания и рабочие характеристики акустической системы S-3EX, такие как; звучание басов, точность передачи тональностей и звукового образа. Поскольку все помещения имеют свои индивидуальные особенности, данный раздел предназначен для использования только в качестве общего справочного руководства. Вы еможсте добиться оптимального результата, экспериментируя с установкой в напей комнате.

Пользуйтесь приведенным ниже графиком для справки при определении оптимального места расположения дипамика.
    note1["Расстояние &quot;A&quot; должно равняться или превосходить расстояние &quot;B&quot;.<br>Каждый динамик должен располагаться фронтальной частью к месту слушателя."]

Важно

- В местах с высокой влажностью нользуйтесь влагонологителем, а в сухих местах с чрезмерно пизкой влажностью – увлажнителем воздуха, чтобы поддерживать влажность в помещении на должном уровне. Избегайте понадания на динамики прямых солнечных лучей и не устанавливайте динамики в местах вблизи от нагревательных приборов.

Соединения

Подсоединение к усилителю

К данному динамику не прилагаются кабели динамика, используемые для подсоединения к усилитслю. Чтобы обеспечить корректную работу и самые высокие рабочие характеристики акустической системы, при выборе кабелей динамиков принимайте во внимание следующие факторы:

• По возможности, используйте кабели динамика типа Heavy Gauge и минимально необходимой длины.
• Если длина кабелей, необходимая для левого и правого динамиков, отличается, используйте кабели одинаковой длины, соответствующей более длинному расстоянию.
• Кабели имеют разные характеристики. При выборе и эксплуатации любого кабеля помните об этом.
• Выбирайте кабели с наименьшим возможным сопротивлением, и всегда проверяйте, чтобы кабели, подсоединенные к контактным разъемам динамика и усилителя, были прочно и надежно закреплены.

Подключение кабелей

1 Выключите питание усилителя.
2 Подсоедините кабели динамика к входным контактным разъемам (нижние) на задней панели динамика. Полярность входных контактных разъемов обозначается следующим образом: красный - положительный (+), черный - отрицательный (-).
3 Подсоедините другие концы кабелей к выходным контактным разъемам (на динамик) усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя).

• Взявшись за головки на нижних контактных разъемах, поверните их влево (против часовой стрелки); вставьте провода кабеля динамика в отверстия в контактных клеммах, затем затяните головки, чтобы зафиксировать как провода, так и замыкающий соединитель.
- Для подсоединения к контактным разъемам динамика вы также можете использовать вилку штексрного («бананового») типа. При использовании вилки штексрного типа необходимо удалить головки с входных контактных разъемов.
- После подсоединения итненселей, слегка потяпите за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадания звука.
- Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя.
- Когда вы пользується комплектом динамиков, подсоединисных к усилителю, вы не сможете получить нормальный эффект етcreteофонического звучання, если полярность подключения одного из динамиков (левого или правого) изменсна на обратную.

Однопроводные соединения

Для выполнения однопроводных сосдинций, сосдините контакты секции средних и высоких частот с контактами секции низких частот разделительной сети с помощью замыкающей персмычки, включенной в комплект поставки устройства, затем подсоедините провод (1) от усилителя к одной из красных контактных клемм, а провод (−) от усилителя - к одной из черных контактных клемм, как это показало внизу.

Динамик (сзади): Панель входных контактов

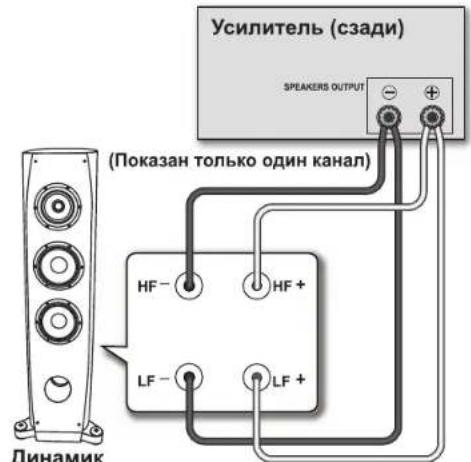

Двухпроводные соединения

В двухпроводной конфигурации акустические системы подключаются пезависимыми соединениями от усилителя к соответствующим высокочастотным и пизкочастотным контактным разъемам. аким образом, драйсер CST и пизкочастотный драйверы подключаются пезависимо непосредственно к усилителю, что предоставляет возможность выбора оптимального типа кабеля для каждого драйвера в отдельности. Подсоедините одну пару проводов к нижней паре контактных клемм (цень пизкочастотного динамика). Затем подсоедините вторую пару проводов к верхней паре контактных клемм (цень CST). Затем подсоедините обе нары проводов к соответствующим контактным разъемам на усилителе. Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода ( ) к контактным разъемам ( ) на усилителе, как это показано внизу.

Динамик (сзади): Панель входных контактов

Соединения в схеме с двухканальным усилением

Двухканальное усиление (Bi-Amplification) позволяет получить самое высокое качество звучания при использовании отдельных усилителей для секции пизких частот и секции средних и высоких частот. Существует две возможные конфигурации, которые обычно называют «горизонтальная схема» и «вертикальная схема» двухканального усиления.

Внимание

Перед подсоединением кабелей динамиков в конфигурации двухканального усиления удалите замыкающие перемычки. Несоблюдение этого указания может привести к повреждению усилителей.

Вертикальная схема двухканального усиления

В этой конфигурации для каждой акустической системы используются идентичные усилители. Один канал каждого усилителя подсоединяется к секции низких частот, а другой канал – к секции высоких частот, как это показано внизу.

Подсоедините одну пару проводов канала усилителя к нижней паре контактных клемм (цепь низкочастотного динамика).

Затем подсоедините вторую пару проводов другого канала усилителя к верхней паре контактных клемм (цепь CST).

Соблюдайте полярность: подсоединяйте оба провода (+) к контактным разъемам (+) на усилителе, а оба провода ( ) к контактным разъемам ( ) на усилителе.


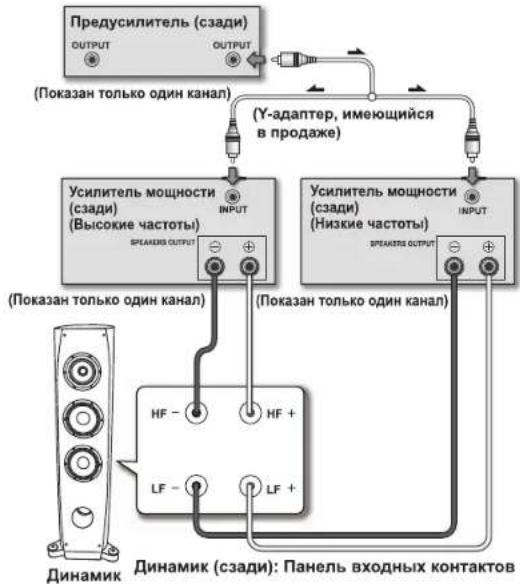

Горизонтальная схема двухканального усиления

В этой конфигурации вы можете использовать различные стереофонические усилители раздельно для секции низких частот и секции высоких частот акустической системы (нациример, ламшовый усилитель для высоких частот и полупроводниковый усилитель для низких частот). Каждый канал одного усилителя подключается к низкочастотной секции акустической системы, а каждый канал другого усилителя – к секции средних и высоких частот, как это показано внизу.

При использовании данного метода соединения необходимо, чтобы оба усилителя имели одинаковый коэффициент усиления, в противном случае между низкочастотными и средне- и высокочастотными звуками, воспроизводимыми акустической системой, будет наблюдаться дисбаланс. Если у вас появятся какие-либо сомнения или вопросы, обратитесь за консультацией к местному дилеру.

Другая информация

Установка/снятие решетки динамика

Данная акустическая система поставляется с репетками на передней панели динамика, которые можно снять, выполнив следующую операцию:

1 Чтобы установить решетку, выровняйте пазы на колонке с втулками на решетке и с силой нажмите до упора.
2 Чтобы снять решетку, возьмите ее обеими руками за нижнюю часть и осторожно потяните на себя, чтобы отделить нижнюю часть решетки от колонки.
3 Передвиньте руки в среднюю часть решетки и еще раз осторожно потяните ее на себя. Этим вы отделите среднюю часть решетки от колонки.
4 Наконец, повторив то же самое действие для верхней части решетки, полностью снимите решетку с колонки.

Чистка корпуса динамика

В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При нсобходимости, протирайте тканью, смоченной нейтральным молоцшим средством, разбавленным 1:5 или 1:6 водой, и хорошо выжатой. Не пользуйтесь воском или молоцими средствами для месели.

Никогда не пользуйтесь растворителями, бензипом, инсектицидными распылителями или другими химическими веществами на или рядом с данным устройством, поскольку это вызовет коррозию поверхности.

Технические характеристики

Корпус ...... Напольного типа с отражателем басов (магнитноекранированный)

Конфигурация ....3 полосы
Низкочастотный динамик 16-см конус х2
Средне/высокочастотный динамик ..... 14-см конус / 3-см купол
Номинальное полное сопротивление .... 6 Ω
Частотная характеристика .....30 Гц до 100 кГц
Чувствительность ..... 88,5 дБ (2,83 В)
Максимальная входная мощность.... 160Вт
Габаритные размеры.... 350 (III) x 1224 (B) x 541 (I') мм
Bec. 48 кг

Поставляемые в комплекте принадлежности

Основания конусов....3
Установочные подкладки....3 типа, по 2 в каждом
Металлический захват .... 1
Болт (для металлического захвага)....1
Решетка 1
Инструкции по эксплуатации

Замечание

Технические характеристики и конструкция могут меняться без предварительного уведомления, в связи с вносимыми усовершенствованиями.

Магнитное экранирование

Данная акустическая система защищена магнитным экранированием. Однако, в зависимости от места установки, могут возникать цветовые искажения, если акустическая система установлена слишком близко к экрану телевизора.

Если это произойдет, выключите телевизор и включите его снова через 15 до 30 минут. Если проблема сохраняется, переместите акустическую систему подальше от телевизора.

является товарным знаком, наносимым на продукты, в применяется технология регулировки фазы Pioneer Phase Данная технология позволяет получать

высококачественное звучание воспроизводимых каждым компонентом звуков посредством повышения точности настройки уровия фазировки.

Защищено авторским правом © 2007 Pioneer Corporation.

Все права сохранены.

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A_Ru

4-1, Мегуро 1-Чоме, Мегуро-ку, Токио 153-8654, Япония
