BRUGSANVISNING S-3EX-W PIONEER

Tak for købet af dette produkt fra Pioneer. Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis. Gem brugsvejledningen på et sikkert sted, när du er færdig med at læse den, så du senere kan konsultere den.

Indhold

Inden du begynder

Kassen indeholder

Om EX-serien

Teknologien bag S-3EX 84

CST....84

Membraner af keramisk grafit 84

Membran af magnesium-legering 84

Basdriver 85

Baskabinetkonstruktion 85

Delefitre....85

Samarbejde med Air Studios 85

Montering af de fald-forebyggende fastgøringsanordning ..... 86

Valg af installationssted for højttalorsystemet....87

Tilslutninger

Tilslutning til en forstaerker 88

Tilslutning af kablerne....88

Etkabels tilslutning....89

Tokabels-tilslutning. 89

Tilslutning af en høttaler til to forstærkere (Biamping)....90

Anden information

Påsætning/aftagning af gitterdæksel 91

Rengöring af høttalerkabinettet 91

Tekniske specifikationer 91

Hvis du vil skille dig af med dette produkt, må du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et separat indsamlingssystem for udtjente elektroniske produkter i overensstemmelse med lovgivningen, som kræver korrekt bearbejdning og genanvendelse.

Private husholdninger i EU's medlemsstater, i Schweiz og Norge kan gratis aflevere deres udtjente elektroniske produkter i specificerede indsamlingsområder eller hos en detailhandler (hvis der købes et lignende nyt produkt).

I lande, som ikke er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produkt.

Du garanterer dermed, at dit udtjente produkt gennemgår den nødvendige bearbejdning og genanvendelse, og forhindrer dermed, at miljøet og menneskers sundhed ikke påvirkes negativt.

K058 Da

• Dette højttalersystems nominelle impedans er 6 Ω. Slut højttalersystemet til en forstærker med en
  belastningsimpedans fra 4 Ω till 16 Ω (en model med "4 Ω–16
  Ω" visl på højttalerudgangsterminalerne).
  lagttag venligst de fölgende sikkerhedsforskrifter, således at skade på højttalersystemet på grund af indgangsoverbelastning undgås:
• Strømforsyningen til højttalersystemet må ikke overstige den højeste tilladte indgang.
• Anvend ikke en for kraftig forstærkerlydstyrke, når du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
• Tving ikke en forstærker med svag strømforsyning til at producere en kraftlig lyd (forstærkerens harmoniske forvrængning vil blivc øget, hvorved højttaloren kan lide skade).

Forsigtig: installation

• Når du installerer denne enhed, skal du sørge for, at den er ordentligt lastgjort, og du bør undgå steder, hvor den kan falde ned og være årsag til tilskadekomst i tilfælde af en naturkatastrofe (som for eksempel et jordskælv).
• Monter ikke disse højttalere på væggen eller loftet. De kan falde ned og være årsag til tilskadekomst.
• Hvis de ikke fastgøres ordentligt, kan højttalergitteret falde ned og være årsag til materiel skade og personskade.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter anvisningerne, når du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.

Forsigtig: anvendelse

• Anbring ikke højttaleren på en ustabil flade. Den kan i så lald udgåre en føre, hvis den væller, og desuden øve skade på udstyret.
• Anvend ikke højttaleren til at frembringe forvrænget lyd i et længere tidsrum. Dette kan resultere i fare for brand.
• Lad være med at sidde eller stå på højttaleren og lad ikke børn lege på højttaleren.
• Anbring ikke store og lunge genstande oven på højttaleren.
• Anbring ikke magnetiske genstande, som for eksempel en skruetrækker eller jernede i nærheden af diskant- eller mellemtonehøjttaleren. Eftersom højttalerne betjener sig af kraftige magneter, kan genstandene blive tiltrukket, med personskade eller skade på membranen som resultat.

FORSIGTIG

Disse højttalerterminaler kan ståunder FARLIG

SPÆNDING. For et undgå lare for elektriske stød måder i forbindelse med tilslutning og fjernelse af højttalerledningenkke røres ved uisolerede dele, inden strømforsyningen er afbrudt.

D3-4-2-2-3_Da

Kassen indeholder

Pig-plader x3

Monteringspuder 3 typer, 2 hver

Metalholder x 1

Skrue (til metalholder) x 1

Gitter x 1

Brugsanvisning

Om EX-serien

EX-serien, som indeholder masser af teknologisk know-how bag TAD højttalersien, Pioneers flagskib, er udviklet med det mål at skabe en så ultimativ højttaler, som det er muligt i dens prisklasse.

Design og produktion af EX-serien er et internationalt projekt, som repræsenterer det bedste i Pioneers højttalerteknologi.

Teknologien bag S-3EX

CST

Kernedriveren i dette system er Coherent Source Transducer (CTS), som trækker på den teknologi, der anvendes i TAD. Diskanthøjttalorens membran er monteret koncentrisk inden for spidsen af mellemtonekeglen og giver et spidspunkt for lyden fra 400 Hz til 100 kHz. CST sikrer en perfekt, spektral balance mellem den direkte og den reflekterede lyd, som når den lyttende persons øre, hvorved der frembringes en mere konsistent lyd i hele lytterummet samt forbedret lydbilledkapacitet.

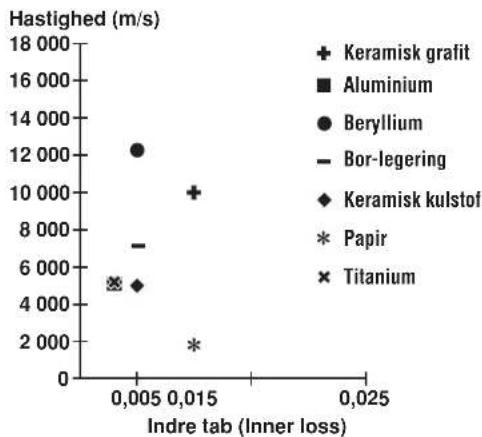

Membraner af keramisk grafit

CST's diskanthøjttaler er udstyret med en membran af keramisk grafit, som yder topniveau-styrke og dempningskarakteristik, som er praklisk taget uden konkurrence fra nogen andre materialer, som for tiden anvendes i højkvalitets audio-højttalersystemer. Den keramiske grafitis lethed og usædvanlige styrke går sammen om at skabe højttalere, hvis membranresonans kan række langt ud over deres hørbare område.

Membran af magnesium-legering

CST's mellemtone-egenskaber består af en membran af magnesium-legering, hvis karakteristiske lethed og høje indre tab skaber fortrinlig transiens og minimal farvning af mellemtonelyden.

Basdriver

Basdriveren på nedenstående billede tjener som fundamentet for S-3EX-højitalersystemet. Driverens styrke er et resultat af Aramid/Carbon kompositmaterialie, som oprindeligt skabtes under udviklingen af S-1EX, som anvendes i dens membran. Pioneers eksklusive LDMC magnetiske kredsteknologi er anvengt for at bevare linearleten fra lave til nøje udgangsniveauer og for at gøre forvængning mindst mulig.

Baskabinetkonstruktion

S-3EX's unikke form er basoret på logisk nødvendighed. For at synkronisere ankomsttiden for lyden fra CTS og de to basdrivere, er hver driver monteret på en resonansskærm, hvis formål er at skabe en yderst følsom kurve, som or kendt som "præcisionskurven" (se nedenstående illustration). Resonansskærmen er fremstillet af en op til 100 mm tyk MDF (Medium Density Fiberboard), som ydermore har styrken til at til bageholde drivernes drivkraft. Derudover er basporten skåret ud af en ekstremt tyk blok af MDF, hvorved vindstøj reduceres, og en klar, dyb bas opnås.

Delefiltre

Deleliftrene betjener sig udelukkende af de fineste dele. Luftkerne spoler, ikke ledende resistorer, og filmkondensatorer i signalvejen er alle omhyggeligt udvalgt og optimeret, så CST driveren kan give den størst mulige transparens til signalet. Basdriverne betjener sig af silicium-ståplade-kerneledere, som minimerer forværgning og tab under energioverførsel. Alle komponenter er sluttet direkte til deres respektive tilslutningsmaterialer, i stedet for en printplade, hvilket giver minimalt tab og maksimal ydelse.

Samarbejde med Air Studios

Siden dets grundlæggelse af George Martin i 1969 i London, har Englands Air Studios opnåct onestående respekt fra masser af kunstnere, som anerkender det som verdens førende pladestudio. Air Studios-søglet, som tildeltes S-3EX, angiver at disse højitalere er i stand til at frembringe den højkvalitetslyd, som kræves af verdens bedste lydskabere.

AIR STUDIOS

Installationsanvisninger

Dette højttalersystem understøttes af tre punkter (de to forreste ben og bagpiggen, som sidder mellem de to bageste ben).

1 Vælg stedet til højttalerinstallationen, og anbring derefter pig-pladerne på gulvet.

2 Anbring højttaleren oven på pig-pladerne.

3 Hvis enten det venstre eller højre bageste ben rammer gulvet inden bagpiggen med det resultat, at højttaleren ikke hviler fladt på den flade, hvor den er anbragt, skal du justere bagpiggen således, at den når gulvet inden et af de bageste ben.

4 Anbring de medfølgende monteringspuder under de bageste ben for at holde højttaleren stabil.

Vælg den mest passende tykkelse af monteringspude fra alle de medfølgende typer.

Montering af den fald-forebyggende fastgøringsanordning

- Fastgør metalholderen godt til bagsiden af højttalerne ved hjælp af den medfølgende skrue.

• Før en forstærket snor (fås I handelen) gennem metalholderen for at lænke højttaleren godt til væggen. Sørg for at den væg, hvorpå du monterer højttaleren, er tilstrækkelig stærk til at bære vægten af højttalerne. Sørg for, når højttaleren er fastgjort, at den ikke vælter ned.
• Højttaleren kan være årsag til skade, hvis den falder ned.
• Fastgør ikke metalholderen direkte til væggen. Den bør udelukkende anvendes sammen med den forstærkede snor for at forhindre, at højttaleren falder ned.

- Før to forstærkede snore gennem metalholderen og fastgør højttaleren til væggen som vist herover.

Anbring ikke højttaleren på et sted, hvor den vil blive udsat for direkte sol, og undgå at anbringe den i nærheden af varmeapparater og klima-anlæg. Dette kan føre til skævhed i og misfarvning af højttalerkabinettet og øve skade på højttaleren.

Pioneer påtager sig intet ansvar for skader, som er et resultat af samling, fejlagtig montering, utilstrækkelig forstærkning, misbrug af produktet, naturrelaterede påvirkninger og lignende.

Vigtigt

• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald udgøre en fare, hvis den vælter, og desuden øve skade på udstyret.
• Som en forebyggende foranstaltning må man ikke anbringe høttaleren, hvor den kan falde ned på en sovende person i tillfælde af jordskælv.
• Da denne højttaler vejer omkring 48 kg, er det meget farligt at forsøge at indstille pigmøtrikken, mens højttaleren hælder. Sørg for at anbringe højttalen på et blødt underlag (som for eksempel et tæppe), således at den ikke øver skade på gulvet, og sørg derefter for, at installationen udføres at mindst to personer.

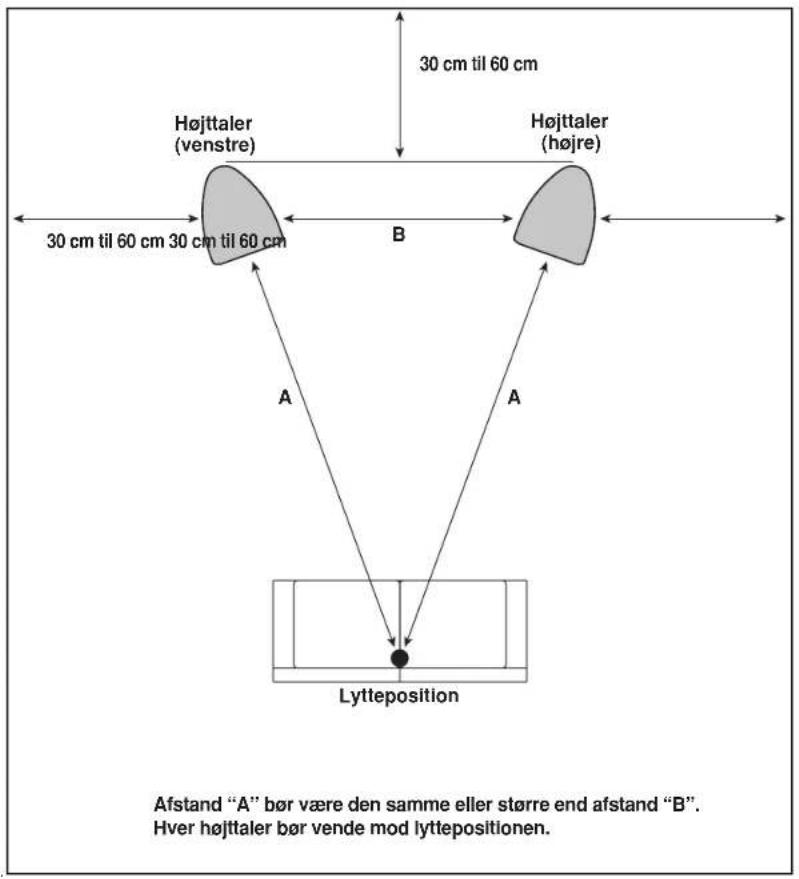

Valg af installationssted for højttalersystemet

Placering i lytterummet vil have en stor virkning på den totale ydelse af S-3EX-højitalersystemet i henseende til basydelse, tonal nøjagtighed og lydbilledannelse. Alle rum er forskellige, så dette alsnit er kun tænkt som en rettesnor. Hvis du eksperimenterer med dette i dit rum, vil du opnå optimale resultater.

Anvend illustrationen herunder som en rettesnor til at finde frem til den optimale højttalerplacering.

Dansk

Vigtigt

- I områder med høj luftfugtighed bør en affugtningsanordning anvendes, og i områder med ekstrem tør luft, bør en luftbefugter anvendes til at regulere rummets fugtighedsniveau. Undgå at udsætte højttalerne for direkte sol, og installer dem ikke i nærheden af varmeapparater.

Tilslutning til en forstærker

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til tilslutning af en forstærker. Tag de følgende faktorer i betragtning, når du vælger højttalerkabler, således at du kan få det mest mulige ud af dit højttalersystem:

• Anvend om muligt kraftige højttalerkabler og begræns kablerne til den mindst mulige længde.
• Hvis længden af de kabler, som kræves til den venstre og højre højttaler, ikke er den samme, skal der anvendes kabler af den samme længde, som modsvarer den længere afstand.
• Kabler har forskellige egenskaber. Hav dette in mente, når du anvender kabler.
• Vælg kabler med en så lille modstand som muligt, og bekrælt, at kablerne til håttalerterminalerne og forslærkeren er sat niell og ordentligt ind.

Tilslutning af kablerne

1 Sluk for forstærkeren.
2 Sæt højttalerkablerne i indgangsterminalerne (nederst) på bagsiden af højttaleren. Med hensyn til indgangsterminalernes polaritet er rød positiv (+) og sort negativ (-).
3 Sæt den anden ende af kablerne i udgangsterminalerne på forstærkeren (vi henviser til brugsanvisningen for din forstærker angående yderligere detaljer).

• Tag fat i hætteknapperne på de nederste indgangsterminaler og drej dem til venstre (retningen mod urel), sæt højttalerkabeltrådene ind i hullerne på terminalklemmerne, og stram derefter knapperne for at fastgøre kortslutningsstiften såvel som trådene.
• Du kan også anvende bananstik til denne tilslutning. Hvis du ønsker at gøre dette, skal du først tage hætterne af indgangsterminalerne.
• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at kabelenderne er sat ordentligt i terminalerne. Mangelfuld tilslutning kan frembringe støj i og afbrydelser af lyden.
• Hvis kabeltrådene skulle falde ud af terminalerne, således at der er risiko for at de kan komme i kontakt med hinanden, vil forstærkeren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på forstærkeren.
• Hvis du anvender et sæt højttalere, som er sluttet til en forstærker, vil du ikke kunne opnå den normale stereovirkning, hvis polaritelen af en al højttalerne (venstre eller højre) er i modlase.

Etkabels tilslutning

Ved tilslutninger med et enkelt kabel, skal du slutte mellem-til-høj- og lavfrekvensdelene i delefilteret til kortslutningsstilten, som følger med denne enhed, og derefter slutte (+) kabeltråden fra din forstærker til en af de røde tilslutningsklemmer og (−) kabeltråden fra din forstærker til en af de sorte tilslutningsklemmer, som vist på illustrationen herunder.

Tokabels-tilslutning

I en tokabels tilslutning tilslutter du uafhængigt de højitalersystemer, som kører fra forstærkeren til deres respektive høj og lavfrekvente stik. Dette resullerer i, at CST-driveren og basdriverne sluttes uafhængigt og direkte til forstærkeren, hvorved du opnår frihed til at optimere kabeltypen for hver af driverne. Slut et sæt kabeltråde til det nederste sæt tilslutningsklemmer (basdriver-specifikt netværk). Slut derefter et andet sæt ledninger til de øverste tilslutningsklemmer (CIS-specifikt netværk). Slut dernæst begge sæt kabeltråde til de rigtlige terminaler på din forstærker. Vær påpassellig med at slutte begge (+) kabeltråde til (−) forstærkerterminalerne og begge (−) kabeltråde til (−) forstærkerterminalerne som vist på illustrationen herunder.

Tilslutning af en højttaler til to forstærkere (Biamping)

Systemet med tilslutning af en højltaler til to forstærkere (biamping) muliggør den bedste ydelse, når der anvendes dedikerede forstærkere for lav- og mellem-til-højfrekvenssektioner. Der er to mulige konfigurationer, som normalt kaldes horisontal og vertikal biamping.

Forsigtig

Fjern kortslutningsleddene, inden du slutter højttalerkableme til bi-forstærkningstislutningerne. Forsømmelse af dette kan føre til beskadigelse af forstærkeme.

Vertikal biamping

Med denne konfiguration anvendes der identiske stereoforstærkere for hvert højttalersystem. En kanal i hver forstærker driver den lavfrekvente del, og den anden kanal driver den højfrekvente del, som vist herunder.

Slut et sæt kabeltråde og forstærkerkanal til det nederste sæt tilslutningsklemmer (basdriver-specifikt netværk).

Slut derefter et andet sæt kabeltråde og den anden forstærkerkanal til de øverste tilslutningsklemmer (CTS-specifikt netværk).

Vær påpasselig med slutte begge (+) kabeltråde til (+) forstærkerterminalerne og begge (−) kabeltråde til (−) forstærkerterminalerne.

Horizontal biamping

Med denne konfiguration kan du anvende forskellige stereoforstærkere til lav- og mellem-til-høj-frekvens delene i højttalersystemet (f.eks. røforstærkere og højte frekvenser og solid tilstand for lave frekvenser). Hver kanal i den erne forstærker driver den lavfrekvente del af hvert højttalersystem, og hver kanal i den anden forstærker driver mellem-til-høj-frekvensdelen som vist herunder.

Denne metode kræver, at de to forstærkere har samme forstærkning, da der ellers vil opstå en ubalance mellem lav- og mellem-til-høj-frekvensgengivelsen fra højttalersystemet. Hvis du er i tvivl om noget, bedes du rette henvendelse til din lokale forhandler.

Anden information

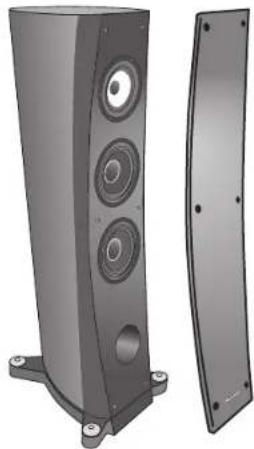

Påsætning/aftagning af gitterdæksel

Dette højttalersystem er udstyret med gitterdæksler. Disse kan sælles på og lages al på følgende måde:

1 For at sætte gitterdækslet på, skal du sætte hullerne på højttaleren ud for fordybningerne på gitteret og trykke fast ind.

2 For at tage gitterdækslet af, skal du tage fat nederst i gitteret med begge hænder og trække det forsigtigt mod dig for at skille den nederste del af gitteret fra højttaleren.

3 Tag derefter fat i midterdelen af gitteret og træk det endnu engang mod dig. Dette vil fjerne midterdelen af gitteret fra højttaleren.

4 Gentag til sidst det samme for den øverste del af gitteret, idet du således fjerner gitteret helt fra højttaleren.

Rengøring af højttalerkabinettet

Ved normal brug bør aftøring med en tør klud være tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengøres med en klud, som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem eller seks gange med vand og derefter vredet godt op. Anvend ikke møbelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insektspray eller andre kemikalier på eller i nærheden af denne enhed, da disse midler vil ødelægge overfladerne.

Tekniske specifikationer

Kabinet	Basrefleks, type til anbringelse på gulvet(magnetisk afskærmet)
Konfiguration	3-vojs
Bashøjttaler	16 cm keglemembran x 2
Mellemtone-diskanthøjttaler	14 cm keglemembran/3 cm dome
Nominel impedans	6 Ω
Frekvensgang	30 Hz til 100 klz
Felsomhed.	88,5 dB (2.83 V)
Maks. indgangseffekt	160 W
Udvendige mål	350 (B) x 1224 (H) x 541 (D) mm
Vægl.	48 kg

Tekniske specifikationer og design kan ændres uden varsel på grund af forbedringer.

Magnetisk afskærmning

Dette højttalersystem er magnetisk afskærmet. Afhængigt af installationsstedet, kan der imidlertid opstå farveforvrængning, hvis højttalersystemet stilles meget tæt på skærmen på et fjørnsyn.

Hvis dette sker, skal du slukke for fjørnsynet, og derefter lænde for det igen efter 15 til 30 minutters forløb. Hvis problemet vedvarer, skal du flytte højltalersystemet længere væk fra fjørnsynet.
