S-3EX-W - Kaiutin PIONEER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Passiivikaiutin
Merkki	Pioneer
Malli	S-3EX-W
Tieiden lukumäärä	2-tie
Kaiutintyyppi	Kirjahyllykaiutin
Nimellisimpedanssi	6 ohmia
Herkkyys	87 dB (1 W/1 m)
Taajuusvaste	40 Hz - 20 kHz
Sallittu teho	150 W
Mitat (L x K x S)	25 cm x 40 cm x 30 cm
Paino	12 kg (kpl)
Virtalähde	Ei tarvita (passiivinen)
Kotelon materiaali	MDF valkoisella viimeistelyllä
Liitäntä	Ruuviliittimet
Huolto ja puhdistus	Pehmeä kuiva liina, vältä hankaavia aineita
Turvallisuus	Ei saa altistaa kosteudelle tai lämmönlähteille
Varaosat ja korjattavuus	Ota yhteyttä valtuutettuun Pioneer-huoltoon
Yleistä	Suunniteltu korkealaatuiseen musiikin kuunteluun

Usein kysytyt kysymykset - S-3EX-W PIONEER

Mikä vahvistin on suositeltu Pioneer S-3EX-W:lle?

Suositellaan stereovahvistinta, jonka nimellisteho on 50–150 W 6 ohmin kuormalla. Vältä erittäin pientehoisia vahvistimia (<30 W), jotta ne eivät ylikuormittuisi kovalla äänenvoimakkuudella.

Voinko käyttää tätä kaiutinta keskikaiuttimena?

S-3EX-W on kirjahyllykaiutin, joka on suunniteltu päävasen/oikea -kanaville. Sitä voidaan käyttää keskikaiuttimena, jos suuntaat sen vaakasuoraan, mutta tämä saattaa heikentää äänen leviämistä.

Kuinka valkoinen viimeistely puhdistetaan?

Käytä hieman kosteaa (ilman pesuainetta) pehmeää liinaa pölynpoistoon. Vältä kemikaaleja, jotka voivat vahingoittaa pintaa.

Mikä on S-3EX-W:n impedanssi?

Nimellisimpedanssi on 6 ohmia. Varmista, että vahvistimesi kestää tämän kuorman.

Voinko bi-wire tai bi-amp tätä mallia?

Mukana toimitettu liitäntä mahdollistaa bi-wiringin, jos poistat metallisillat. Bi-amplifikaatiota varten varmista, että vahvistimesi tukee sitä.

Mikä on maksimi sallittu teho?

Sallittu teho on 150 W RMS. Suurempi teho voi vahingoittaa kaiutinta.

Miten kaiuttimet sijoitetaan parhaan äänen saamiseksi?

Aseta ne korvan korkeudelle, vähintään 30 cm päähän takaseinästä ja suunnattuina kuuntelupaikkaa kohti. Kaiuttimien välin etäisyyden tulisi muodostaa tasasivuinen kolmio kuuntelijan kanssa.

Toimitetaanko S-3EX-W kaapeleiden kanssa?

Ei, kaiutinkaapeleita ei sisälly. Ne on ostettava erikseen (suositeltu poikkipinta-ala 2,5 mm² pituuksille enintään 3 m).

Mitä tehdä, jos kuuluu säröä tai vääristymää?

Tarkista kaapeliliitännät, impedanssi ja vahvistimen teho. Vääristymä voi johtua alimitoitetusta vahvistimesta, jota käytetään kovalla äänenvoimakkuudella.

Mistä löydän varaosia?

Ota yhteyttä valtuutettuun Pioneer-huoltokeskukseen. Kaiuttimet ja elektroniset osat ovat saatavilla huoltoverkon kautta.

KÄYTTÖOHJE S-3EX-W PIONEER

Kitämme tämän Pioneer-tuotteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti jotta laitetta opitaan käyttämään pikein. Käyttöchjeet on lukemisen jälkeen syytä säilyttää varmassa paikassa mahdollista tulevaa tarvetta varten.

Sisältö

Aluksi

Mitä pakkaukseen kuuluu

EX-sarjasta

S-3EX:n teknologia 104
CST....104
Keraaminen grafiittikalvo 104
Magnesiumseoska yo 104
Basso-chalmet. 105
Bassokotelon rakenne 105
Jakosuctimet 105
Yhteislyö Air Studios -yhtiön kanssa 105

Asennus ja sijoitus

Asennus 106
Putoamisen estävä klinnike 106
Kaiuttimien paikan valinta 107

Liitännät

Littäminen vahvistimeen 108
Jointojen liittäminen 108
Yksiiohtoiset Littännät 109
Kaksijchtoiset liitännät....109
Kahden vahvistimen liitäntä (B-amping -liitäntä) 110

Muita tietoja

Verkkosuojuksen kiinnittämien/irrottaminen....111
Kaiuttimen pintojen puhdistaminen....111
Teknisel tiedol....111

Jos haluat hävittäatuotteen,älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä.

EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai

jälleenmyyjälle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi.

Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle. K058_Fi

Aluksi

- Tämän kaiutinjärjestelmän nimellisimpedanssi on 6 Ω. Liitä kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi on 4 Ω–16 Ω (malli, jossa "4 Ω–16 Ω" näkyy kaiuttimen lähtöliittimissä).

Jotta kalutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sall-tun tulon.
• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.
• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).

Huomautus: asennus

• Kun laite sijoitetaan, varmista, että se on kiinnitetty hyvin ja vältä paikkoja, joista se saattaa pudola ja aiheuttaa vahinkoja luonnonmullistuksen (esimerkiksi maanjäristyksen) sattuessa.
• Älä kiinnitä näitä kaiuttimia seinälle tai kaltoon. Kaiuttimet saattavat pudota ja aiheuttaa vammaoja.
• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.
• Kun liität laitteita, katkaise AV-laittoesta virta ja irrota verkkojohto. Varmista, että käytät oikeita liitäntäjohtoja.

Huomautus: käytön yhteydessä

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.
• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.
• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa.
• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.
• Älä aseta magneettisia esineitä kuten ruuviavaimia tai rautaosia diskantti tai keskikaiuttimen läheisyyteen. Koska kaiuttimissa on voimakkaat magneetit, ne saattavat vetaä esineitä puoleensa ja aiheuttaa vahinkoja tai vahingoittaa kalvoa.

MUISTUTUS

Näissä kovaäänislitännöissä saattea olla

VAARALLINEN JÄNNITE. Kun liilät lai kytkel irti kovaääniskaapeleita, sähköiskun välttämiseksi älä kosketa eristämältöiä osia ennen virtajohdon irroittamista. D3-4

D3-4-2-2-3_Fi

Mitä pakkaukseen kuuluu

Nastaponjat x3

Asennuslovyt 3 tyyppiä, 2 kutakin

Metallikiinnike x1

EX-sarja, jossa on käytetty Pioneerin lippulaivan TAD-kaiutinsarjan teknologiaa ja tietotaitoa, on kehitetty päämääränä luoda hintaluokkansa parhaat mahdolliset kaiuttimet.

EX-sarjan suunnittelu ja valmistus on tulosta kansainvällisestä yhteistyöstä, joka edustaa parhainta Pioneerin kaiutinteknologiaa.

S-3EX:n teknologia

CST

Järjestelmän ydinohjän on Coherent Source Transducer (CST), joka on jatkoa TAD-sarjassa käytetylle teknologielle. Diskantitikaiuttimen kalvo on asennettu samankoskisosti keski kauuttimen kartion huipun kanssa ja se antaa 400 Hz – 100 kHz akustisen keskigisteen. CST varmistaa täydellisen äänikuvan kuuntelijan korviin tulevion. suorien ja hoijastunciden äänten välillä ja yhdenmukaisen äänen koko kuunteluhuoneessa.

Keraaminen grafiittikalvo

CST n diskanttilkaiuttimissa on keraaminen grafiittikalvo, joka antaa kestävyyden ja vaimennusorninaisuudet, jollaisiin miikään muu kaiutinjärjestelmissä nykyisin käytetty materiaali ei pysty. Keraamisen grafitlin keveys ja poikkeuksellinen lujuus luovat yhdessä kauuttimet, jotka pystyvät luottamaan larkan äänentoiston, joka ulottuu pitkälle ihmisen kuulcalueen yli,

Nopeus (m/s)

Magnesiumseoskalvo

CST'n keskikaiuttimissa on magnesiumseoskalvo, jonka keveys ja suuri sisäinen häviö antavat erinomaisen liikkuvuuden ja pienen keskläänten värittymisen.

Basso-ohjaimet

Alla kuvattu basso ohjain on S-3EX-kaiutinjärjestelmän ydin. Ohjaimen voimakkuus on saatu käytämällä aroamidikuituseosta, joka alunperin kehilettiin valmistettaessa S-1EX:tä, ja jota on käytletty sen kalvossa. Särön vähentämiseksi ja lineaarisuuden sälyttämiseksi korkella malatille taajuuksille on käytletty Pioneerin omaa LDMC-magneetliipi rileknologiaa.

S-3EX:n ainutlaatuinen muoto johtuu loogisesta tarpeesta. Jotta saadaan samanaikaistctlua CST-stå ja kahcesta bassoohjaimesta tulevat äänet, kukin ohjain on asennettu etulevyn, joka on hiernan kaareva. Tätä kaarta nimitetään nimellä "tarkkuuskäyrä" (katso alla olevaa kuvaa). Etulovy, joka on 100 mm paksu MDF-levy (keskitiheyksinen kuitulevy), on tarpeeksi luja ohjaimien voimakkuudelle. Lisäksi bassoportti on kaiverrettu erittän paksusta MDF-kerroksesta, mistä scuraa tuulikohiran vaimennus ja selkeä, syvä bassoääni.

Jakosuotimet

Jakosuotimissa on käytetty alnoastaan hienoimpia osia. I maytimiset keal, johtamatlomat vastukset ja filmikondensaallort signaal polussa on kaikki valittu huolellisesti ja optimoitu CST-ohjaimelle, jolta saadaan paras mahdollinen signaalin läpinäkyvyys. Basso-ohjalmissa on silikonteräslevy- ytimiset johtimet, jotka vähentävät särön ja virransiirron aikana esiintyvän häviön. Kaikki osat on litetty suoraan vastaaviin langoitusmateriaaleihin painetun piirilevyn asemesta, jolloin häviö on minimaalinen ja suorituskyky paras mahdollinen.

Yhteistyö Air Studios -yhtiön kanssa

V. 1969 Englannissa. Lontoossa George Martinin perustama Air Studios on saavuttanut monen tunnetun artistin luottamuksen ja kunnioituksen ja sitä pidetään maailman parhaimpana äänitysstudiona. Air Studios -morkki, joka on annettu S-3EX -kauuttilmille, kertoo, että nämä kauuttirmet pystyvät toistamaan äänen sellaisella huipculaadulla mitä maailman huipcumuusikot vaalivat.

Suomi

Asennus ja sijoitus

Asennus

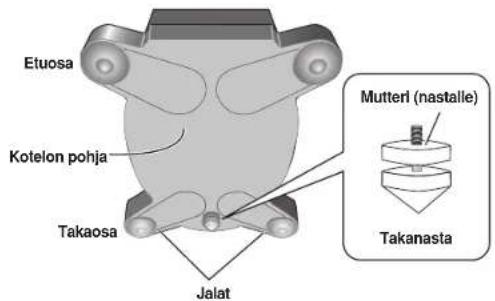

Tämä kalutinjärjestelmä on tuettu kolmesta kohdasta (kaksi jalkaa edessä ja takarasta kahden takajalan välissä).

1 Valitse kaiuttimille paikka ja aseta sitten nastapohjat lattiaan.

2 Aseta kaiutin nastapohjien päälle.
3 Jos joko vasen tai oikea takajalka koskettaa maata ennen takanastaa, jolloin kaiutin siis ei seiso suorassa sijoituspinnalla, säädä takanasta niin, että se osuu maahan ennen kumpaakin takajalkaa.
4 Aseta varusteisin kuuluvat asennuslevyt takajalkojen alle, jotta kaiutin pysyy tukevasti paikallaan.

Valitse paksuudeltaan sopivin asennuslevy useammasta varustelisiin kuuluvasta typistä.

Putoamisen estävän kiinnikeen

- Kiinnitä varusteisiin kuuluvalla ruuvilla metallikiinnike lujasti kaluttimien takaosaan.

• Kuljota likkeistä saatava vahva naru metalliklinnikkeen läpi, jotta kaiutin saadaan tucttua seinään. Varmista, että seinä, johon kaiutin kiinnitetään, on tarpecksi vahva ja kestää kaiuttimen painon. Kun kaiutin on kiinnitetty, varmista, että se ci pääse kaatumaan.
• Jos kaiutin puloaa, se saattaa aiheuttaa vahinkoja.
• Älä kiinnitä metallikiinnikettä suoraan seinään. Sitä tulee käyttää vain yhdessä vahyan narun kanssa estämään kaiuttimen putoaminen.

- Kuljeta kaksi vahvaa narua metallikiinnikkeen läpi ja kiinnitä kaiutin seinään edellä kuvatulla tavalla.

Älä sijoita kaiutinta sellaiseen paikkaan, johon aurinko paistaa suoraan ja vältä lämmittimen ja ilmastointilaitteen läheisyydessä olevia paikkoja. Tällaisissa paikoissa kaiuttimien pinta saattaa vääristyä, väri lähteä ja kaiuttimet saattavat vahingoittua.

Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sijoittamisesta, virheellisestä asennuksesta, riittämättömästä vahvuuden voimistamisesta, laitteen virheellisestä käytöstä, luonnonmullistuksista jne.

Tärkeää

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.
• Älä aseta kaiutinta sellaiseen paikkaan, josta se saattaa pudota nukkuvan ihmisen päälle maanjäristyksen sattuessa.
• Koska lämä laite painaa noin 48 kg, on erittäin vaarallista yrittää säätää nasta kallistamalla kaiutin. Asota laite pehmoälle pinnalle (esimerkiksi huovan päälle), niin ettei se vahingoita lattiaa. Laitteen asennukseen tarvilaan ainakin kaksi henkilöä.

Kaiuttimien paikan valinta

S-3EX kaiutinjärjestelmän paikalla kuunteluhuoneessa on suuri vaikutus kokonaistulokseen eli siis siihen miten bassoänet toistuval, miten larkkana äniit toistuu ja millainen äänikuvasta muodostuu. Kaikki huoneet oval erilaisia, joten seuraava kuvaus on tarkoilettu ainoastaan viiiteeksi. Elsi omassa huoneessasi erilaisia sijoituspaikkjoja kokelemalla paikka, josta saadaan paras mahdollinen äärentoislo.

Katso alla olevasta kuvasta ohjeita parhaan sijoituspaikan valintaan.
    note bottom of C Etäisyyden "A" tulee olla sama tai suurempi kuin etäisyys "B." Kunkin kaluttimen on osoitettava kuuntelupaikkaan.

Tärkeää

- Käytä erittäin kosteissa paikoissa kosteudenpoistajaa ja kuivissa paikoissa Ilmankosteuttajaa nuoneen kosteustason säätämiseen. Vältä suoraa auringonpaistetta äläkä aseta kalutinta lämmityslaitteiden lähelle.

107

Fi

(二)

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Liittäminen vahvistimeen

Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja, joita käyletään valwistimen liittämiseen. Ola seuraaval seikal huomioon kaiutinjohtoja valittaessa, jotta kaiutinjärjestelmästä saadaan paras mahdollinen suorituskyky:

• Jos mahdollista, käytä paksua kaiutinjohtoa ja pidä johdot mahdollisimman lyhyinä.
• Jos vasemman ja oikcan kaiuttimen johto on eripituinen, sovita johto samanpituisiksi valiten pitemmälle etäisyydelle sopiva pituus.
• Johdoilla on erilaiset ominaisuudet.s. Pidä tämä seikka mielessäsi, kun käytät mitä tahansa johtoja.
• Valltse jondot, joiden vastus on mahdollisimman vähäinen ja varmista, että kaiutinliittimien ja vahvistimen jondot on kiinnitetty lujasti.

Johtojen liittäminen

1 Katkaise virta vahvistimesta.
2 Liitä kaiutinjohdot kaiuttimen takana olevin tuloliittimiin (alemmat). Tulon napaisuudessa punainen on positiivinen (+) ja musta negatiivinen (-).
3 Liitä johtojen toiset päät vahvistimen kaiuttimien lähtöliittimiin (katso tarkemmat ohjeet vahvistimen käyttöohjeista).

• Ota kiinni alempien tuloliittimien suojusnupeista ja käännä niitä vasemmalle(vastapäivään), aseta kalutinjohdot liittimien aukkoihin ja kiristä sitten nupit oikosulkutangon ja johdon kiinnittämiseksi.
• Kaiutinliittimet voidaan liitlää myös banaanipistokkeella. Kun käytät banaanipistoketta, irrola tulollittimen kärjessä oleva suojus.
• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että ne ovat kiinnittyneet lujasti liittimiin. Huono liitäntä aiheuttaa kohinaa ja katkoja ääneen.
• Johtojen säikeiden pilkistäminen ulos liittimistä niin, että ne koskettavat toisiaan, kuormittaa vahvistinta. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu.
• Kun käytetään vahvistimoon liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikcan) napalsuus on päinvastainen.

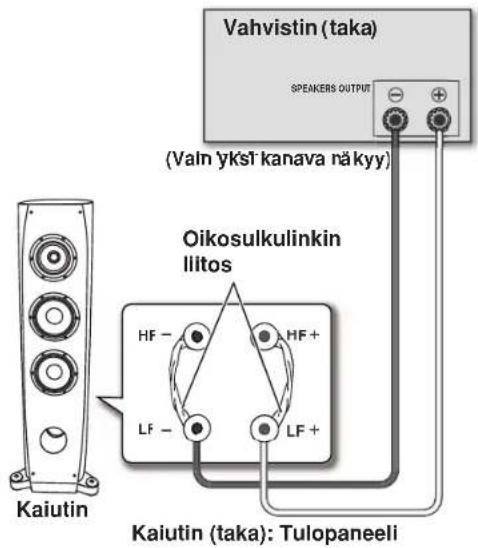

Yksijohtoiset liitännät

Lilä yksijohtoisessa liitännässä jakosuotimen keski-korkea ja metalataajuriset osal laiteen varusteisiin kuuluvalla oikosulkulinkillä ja liitä sitten vahvistimen (+) johto jompaankumpaan punaiseen liitoskohlaan ja vahvistimen (−) johto jompaankumpaan mustaan liitoskohlaan alla kuvalulla tavalla.

Kaksijohtoiset liitännät

Kaksijohtoisessa liitännässä vahvistimen kautta toirnivat kautinjärjestelmät liiletään erikseen vastaaviin korkea- ja malalatuloiseen liitäntään. Tämän johdosla CST-ohjain ja basso- ohjaimet tulevat liiletyiksi vahvistimeen erikseen, jolloin on mandollisla valita kullekin ohjaimelle parhaleri sopiva johtotyyppi. Liitä yksi johtosarja liitännän alasarjaan (basso- ohjaimen erityisverkko). Liitä sitten toinen johtosarja yläsarjaan (CST-erityisverkko). Liitä seuraavaksi kumpikin johtosarja vahvistimeen sopiviin liittimiin. Liitä kumpikin (-) johto (+) vahvistiniiltimeen ja kumpikin (-) johto (-) vahvistiniiltimeen alla kuvatulla tavalla.

109

Kahden vahvistimen liitäntä (Bi-amping -liitäntä)

Kahta vahvistinta käyttämällä saadaan paras tulos, kun käytetään sopivaa vahvistinta matala- ja keski-korkeatajuisille osille. Liitäntöjä on kaksi, joista kutsutaan tavallisesti horisontaaliseksi ja vertikaalisiseksi bi-amping-liitännäksi.

Huomautus

Irrota oikosulkulinkit ennen kuin liität kaiutinjohdot kaksoisvahvistinliitännässä. Jos näin ei tendä, vahvistimet saattavat vahingoittua.

Vertikaalinen Bi-Amping -liitäntä

Tällä liitännällä samanlaisia stereovahvistimia käytetaän kullekin kalutinjärjestelmälle. Kunkin vahvistimen yksi kanava käyttää mataataajuista osaa ja toinen kanava korkeataajuista osaa alla kuvatulla tavalla.

Liitä yksi johtosarja ja vahvistimen kanava liitoskohtien alasarjaan (crityinen basso-chjalmen verkko).

Liitä sitten toinen johtosarja ja toinen vahvistimen kanava ylempään liiloskontaan (erityinen CTS-verkko).

Muista liittää kumpikin (+) johto (+) vahvistinliittimiin ja kumpikin (-) johto (-) vahvistinliittimiin.

Horisontaalinen Bi-Amping -liitäntä

Tällä liitännällä voidaan käyttää eri stereovahvistinta kalutinjärjestelmän matalataajuisille ja keski-korkeataajuisille osilie (csim, putkivahvistin korkeille taajuuksille ja transistorivahvistin matalille taajuuksille). Ynden vahvistimen kukin kanava käyttää kunkin kalutinjärjestelmän matalia taajuuksia ja toisen vahvistimen kukin kanava käyttää keski-korkeataajusosaa alla kuvatulla tavalla.

Tärnä tapa vaatii, että kummallakin vahvistimella on sama vahvistus; muuten matalien ja keski-korkeiden taajuuksien toistossa on epätasapaino. Jos ilmenee epäselvyyttä, pyydämme ottamaan yhteyden paikalliseen liikkeeseen.

Muita tietoja

Verkkosuojuksen kiinnittämien/irrottaminen

Tässä kaiutinjärjestelmässä on verkkosuojukset, jotka voidaan kiinnittää ja irrottaa seuraavalla tavalla:

1 Verkkosuojus kiinnitetään asettamalla kaiuttimen aukot ja verkon ulokkeet vastatusten ja painamalla lujasti.
2 Verkkosuojus irrotetaan ottamalla molemmin käsin kiinni sen pohjasta ja vetämällä verkkoa varovasti itseä kohti niin, että verkon alaosa irtoaa kaiuttimesta.
3 Siirrä kätesi verkon keskiosaan ja vedä taas hieman itseesi päin. Verkon keskiosa irtoaa nyt kaiuttimesta.
4 Toista samoin verkon yläosassa, jolloin koko verkko irtoaa kaiuttimesta.

Kaiuttimen pintojen puhdistaminen

Tavallisessa käytössä pintojen pyynkimen kuivalla kankaalla riittää kaiuttimien puntaana pitämiscon. Jos kaiuttimissa on vaikeasti lähtevää likaa, pyhi pinnat kankaalla, joka on kostutettu viisi-tai kuusi-kertaiseksi vodellä laimennettuun neutraaliin pesuaiineoscon ja väännetty sitten kuivaksi. Älä käytä huonckaluvahaa tai cuhdistimia.

Älä koskaan käytä tinneriä, bensilniä, hyönteismyrkkyjä tai muita kernikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa.

Tekniset tiedot

Kotelo.	Bassorefleksi, lattalle asetettava typpi(magneettsesti eristetty)
Rakonne.	3-lcincen
Bassokaiutin	16 cm kartio x2
Keskidisxantti	14 cm kartio / 3 cm kalotti
Nimellisimpedanssi	5 Ω
Taajuusvaste	30 Hz – 100 kHz
Herkkyys	88,5 dB (2,83 V)
Suurin tuloteho	160 W
Ulkoisel mital	350 (W) x 1224 (H) x 54° (D) mm
Paino	48 kg

Vakiovarusteet

Naslapohjet	3
Asonnuslovyt	3 typpä, 2 kutakin
Metalliklinnike	1
Ruuvi (metalliklinnikkeelle)	1
Verkko	1
Käyttöchjeet

Huom

Parannusten tekemiseksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.

Magneettinen eristys

Tämä kaiutinjärjestelmä on magncettisesti eristetty. Asennuspaikasta riippuon värinäiriöitä saattaa esiintyä, jos kaiutinjärjestelmä on sijoilettu hyvin lähelle TV-vastaanottimen kuvaruutua.

Jos värähäiriöitä osintyy, katkaisc televisiosta virta ja kytke se sitten uudelleen 15-30 minuutin kuluttua. Jos ongelma ei korjaannu, sijoita kalutinjärjestelmä kauemmas TV-vastaanottimesla.

on Pioneerin valhesäätöteknilkalla varustettuihin

tuottelsiin merkitty tavaramerkki. Tämä teknologia mahdollistaa korkealaatuisen äänentoiston kustakin osasta parantamalla kokonaisvaiheen sop/wuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidätetään.
