S-3EX-W - Høyttaler PIONEER - Gratis bruksanvisning og manual

Produkttype	Passiv høyttaler
Merke	Pioneer
Modell	S-3EX-W
Antall veier	2 veier
Høyttalertype	Hyllehøyttaler
Nominell impedans	6 ohm
Følsomhet	87 dB (1 W/1 m)
Frekvensrespons	40 Hz - 20 kHz
Tillatt effekt	150 W
Dimensjoner (B x H x D)	25 cm x 40 cm x 30 cm
Vekt	12 kg (stk)
Strømforsyning	Ingen (passiv)
Kabinettmateriale	MDF med hvit finish
Tilkobling	Skrueterminal
Vedlikehold og rengjøring	Tørr myk klut, unngå slipende midler
Sikkerhet	Ikke utsett for fuktighet eller varmekilder
Reservedeler og reparerbarhet	Kontakt et autorisert Pioneer-servicesenter
Generell informasjon	Designet for musikkgjengivelse av høy kvalitet

Ofte stilte spørsmål - S-3EX-W PIONEER

Hvilken forsterker anbefales for Pioneer S-3EX-W?

En stereoforsterker med nominell effekt mellom 50 og 150 W ved 6 ohm anbefales. Unngå forsterkere med svært lav effekt (<30 W) for å unngå metning ved høyt volum.

Kan jeg bruke denne høyttaleren som senterhøyttaler?

S-3EX-W er en hyllehøyttaler designet for venstre/høyre hovedkanaler. Den kan brukes som senterhøyttaler hvis du plasserer den horisontalt, men dette kan påvirke lydspredningen.

Hvordan rengjøre den hvite finishen?

Bruk en myk klut lett fuktet (uten vaskemiddel) for å støvtørke. Unngå kjemikalier som kan skade overflaten.

Hva er impedansen til S-3EX-W?

Nominell impedans er 6 ohm. Kontroller at forsterkeren din tåler denne belastningen.

Kan jeg bi-wire eller bi-amplifisere denne modellen?

Den medfølgende terminalen tillater bi-wiring hvis du fjerner metallbroene. For bi-amplifisering må du forsikre deg om at forsterkeren din støtter det.

Hva er maksimal tillatt effekt?

Tillatt effekt er 150 W RMS. Høyere effekt kan skade høyttaleren.

Hvordan plassere høyttalerne for best lyd?

Plasser dem i ørehøyde, minst 30 cm fra bakveggen, og rettet mot lytteposisjonen. Avstanden mellom høyttalerne bør danne en likesidet trekant med lytteren.

Følger det med kabler til S-3EX-W?

Nei, høyttalerkabler er ikke inkludert. Du må kjøpe dem separat (anbefalt tverrsnitt: 2,5 mm² for lengder opptil 3 m).

Hva gjør jeg ved knatring eller forvrengning?

Kontroller kabeltilkoblinger, impedans og forsterkereffekt. Forvrengning kan skyldes en underdimensjonert forsterker som drives på høyt volum.

Hvor finner jeg reservedeler?

Kontakt et autorisert Pioneer-servicesenter. Høyttalere og elektroniske deler er tilgjengelige via service-nettverket.

BRUKSANVISNING S-3EX-W PIONEER

Membran av magnesiumlegering....74

Basdrivenheter 75

Bashöljets konstruktion 75

Brytfrekvensnät....75

Samarbele med Air Studios 75

Anslutning av kablarna....78

Membran av magnesiumlegering

Utgiven av Pioneer Corporation.

Installation og placering

Installationsanvisninger 86

Installation og placering

Medfølgende tilbehør

Pig-plader	3
Monteringspuder	3 typer, 2 nwer
Metalholder	1
Skrue (til metalholder)	1
Gitter	1
Brugsanvisning

Bemærk

Vi takker for innkjøpet av dette Pioneer-produktet. Vennligst les igjennom de vedlagte anvisningene slik at du blir godt fortrolig med riktig betjening av denne modellen. Etter å ha nøye gjennomlest anvisningene bør de oppbevares på et trygt sted for fremtidig konsultasjon.

Innhold

Før du går i gang

Boksens innhold

Informasjon om EX-serien

Teknologien som ligger bak S-3EX. 94
CST....94
Membran av keramisk grafitt 94
Membraner av legert magnesium....94
Basselementet....95
Montering av basselementene 95
Delefilter....95
Samarbeid med Air Studios 95

Installasjon og plassering

Installering av høyttalerne....96

Montering av fallmotvirkende feste....96

Valg av høyttalersystemets plassering 97

Tilkoblinger

Kobling till en forsterker....98

Tilkobling av kablene....98

Tilkoblinger med enkel-wiring 99

Bi-Wiring 99

Bi-forsterkningstilkoblinger (Bi-amping) 100

Annen informasjon

Montering/fjerning av grillen....101

Rengjøring av høyttalerkabinettet....101

Spesifikasjoner 101

Hvis du ønsker å kaste dette produktet, må du ikke blande det med vanlig husholdningsavfall. Det finnes et separat innsamlingssystem for brukte elektronikkprodukter, som i henhold til lovgivningen krever korrekt spesialbehandling, gjenbruk og gjenvinning.

Private husholdninger i EU-landene, pluss Svelts og Norge kan levere brukte elektronikkprodukter gratis til bestemte anlegg for spesialavfall, eller til forhandleren (ved kjøp av et nytt, tilsvarende produkt).

I land som ikke er nevnt ovenfor, ber vi deg kontakte de lokale myndighetene for informasjon om korrekte avhendingsmetoder.

Når du gjør det, hjelper du til å sikre at det kasserte produktet blir korrekt behandlet, gjenbrukt eller gjenvunnet, og derved hindre at det forårsaker negative effekter på miljø og helse.

K058 No

• Den nominelle impedansen for høyttalersystemet er 6 Ω. Koble høyttalersystemet til en forsterker som har en lastimpedanse med rekkevidden 4 Ω til 16 Ω (modeller med "4 Ω – 16 Ω" avmerket på forsterkerens utgangsterminaler). For å unngå skade på høyttalerne pga. overbelastning bør du iaktta følgende forholdsregler:
• Ikke belast høytta lersystemet i overkant av det som er spesifisert som maksimal ytelse.
• Ved bruk av den grafiske equalizeren for å forsterke lydbildet i høyfrekvensområdet må det ikke benyttes et for høyt volumnivå med forsterkeren.
• Forsøk aldri å trekke høye volumnivåer fra en forsterker med lav yteevne (forsterkerens harmoniske forvrengning vil øke og kan dermed påføre skade på høyttaleren).

Forsiktig: Ved installasjon

• Ved plassering av høyttalerne må du påse at de står stödig og unngå steder hvor de kan velle eller påløre personskader i tilfelle det oppstår en naturkatastrole (som f.eks, jordskjelv).
• Ikke fest disse høyttalerne til vegger eller tak da kan falle ned og forårsake personskader.
• Ikke monter høyttalerne håyt oppe på tak eller på vegger. Hvis de festes uforsvarlig kan de falle ned og dermed påføre skade på person eller utstyr.
• Slå av og frakoole AV-utstyret og les anvisningene når komponenter tilkobles. Pass på å bruke egnede kabler for tilkoblingene.

Forsiktig: Ved bruk

• Ikke plasser høytalerne på ustabile overlater. Risiko for personskade opstår hvis de velter i tillegg til at utstyret selv kan skades.
• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre tid da dette medfører risiko for brann.
• Ikke sitt eller stå på høyttalerne eller la barn leke oppå høyttalerne.
• Ikke plasser store eller tunge gjenstander oppå høytta erne.
• Ikke legg magnetiske gjenstander som f.eks. skrutrekkere eller deler som inneholder jern i nærheten av tweeter- eller mellomtoneelementene. Høytalerelementene benytter kraftige magneter, slik at gjenstander kan tiltrekkes og dermed forårsake personskader eller skade på memoranene.

FORSIKTIG

Disse høyttalerutgangene kan være under FARLIG SPENNING. Når du skal koble høyttalerledningene til eller fra, må du ikke berøre uisolerte deler før du har trukket ut støpslet til strømledningen, for å unngå faren for stat. D3-4-2-2-3. No

Boksens innhold

Spiketabletter x3

Informasjon om EX-serien

EX-serien fra Pioneer er rikelig utstyrt med teknologisk knowhow hentet fra Pioneers flaggskipshøyttalere TAD. EX-serien har blitt utviklet med det formål å skape den ultimate høyttaler innenfor sitt prisområde.

EX-seriens utforming og produksjon representerer det ytterste i Pioneers høyttalerteknologi som har blitt frembragt gjennom et større internasjonalt samarbeid.

Teknologien som ligger bak S-3EX

CST

Kjemen i høyttalersystemet er den såkalte Coherent Source Transducer (CST), som henter sin teknologi fra TAD. Twocterens membran er montert konsentrisk i mellomtonenes øverste del slik at et lydkildepunkt oppstår for frekvensene 400 Hz til 100 kHz. CST garanterer at det forekommer en perfekt spektral balanse mellom de direkte og reflekterte lydene som mottas av lyterens ører, og gir et mer konsistent lydbilde gjennom hele rommet og forbedrer uttrykksevnen.

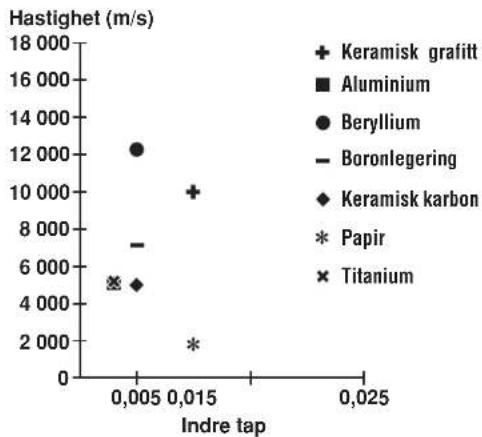

Membran av keramisk grafitt

CST's tweeler er utslyrt med en membran av keramisk grafit som gür styrke på toppnivå og dempeegenskaper som praktisk talt overgår et hvilket som helst annet materiale som for liden blir brukt i high end audio høyttalersystemer. Kombinasjonen av del keramiske grafitmaterialets letthet og eksepsjonell styrke, har ført til utviklingen av høyttalere med en membranresonans som strekker seg langt utenfor hørbare frekvenser,

Membraner av legert magnesium

CST's mellomtone er utstyrt med en membran av legert magnesium hvis letthet og høye indre tap (god demping) frembringer fremragende transientgjengivelse og minimal farging av mellomtonen.

Basselementet

Elementet for bassen om er avbildet nederfor tar hånd om den fundamentale delen av høyttalersystemet S-3EX. Elementets eksepsjonelle styrke har blitt oppnådd ved å bruke kompositlmatieralet karbonaramid som opprinnelig ble skapt ved utviklingen av S-1EX for bruk i denne høyttalerens membraner. Pioneers eksklusive magnetiske kretsteknologi kalt LDMC, har blitt implementert for å ivareta linearitet hele veien fra lave til nøye utgangsnivåer og for å oppnå minst mulig forvrengning.

Montering av basselementene

Den unike utformingen av S-3EX oppstod av logisk nødvendige årsaker. For å kunne synkronisere lydens mottakstid fra CST og de to bassellementene, har hvort clement blitt montert oppå en baffel som bidrar til utformingen av en høyst delikat kurve eller "presisjonskurve" (se illustrasjonen nedenfor). Baffelen er laget av 100 mm tykl MDF (Medium Density Fiberboard), og er dermed sterk nok til å motstå trykket som utgår fra høyttalerelementene. I tillegg har bassporten blitt utskåret av en spesielt tykk blokk laget av MDF, som reduserer vindsløy og bevirker en klar og dyp bass.

Delefilter

Delelifterne benytler kun komponenter av ypperste kvalitet. Høytalerens luftspoler, ikke induserende resistorer og filmkondensatorer i signalgangen har blitt valgt med stor omhu og er optimalsert for CST-elementet slik at signalet oponår høyest mulig transparens. Basselementene er utslyrt med induklorkjerner laget av silkonstål som minimaliserer forvrengning og lap ved energioverlaringen. Samtlige komponenter har blitt koplet direkte til deres respektive koplingsstykker i sledet for å gå gjennom et kretskort. Dette innebærer at signaltapet minimaliseres og maksimal ytelse oppnås.

Samarbeid med Air Studios

Det engelske Air Studios ble etablert i London av George Martin i 1969 og har opparbeidet seg udelt respekt fra uttallige artister som anerkjonner Air Studios som verdens ledende opptaksstudio. Etiketten fra Air Studios som modell S-3EX har blitt tildelt, er en pålitelig indikasjon på at høyttalerne er i stand til å produsere lyd av aller høyeste kvalitet slik det kreves av verdens fremste lydskapere.

AIR STUDIOS

Norsk

Installasjon og plassering

Installering av høyttalerne

Dette høyttalersystemet har tre støttepunkter (to ben i front og en spike som sitter mellom de to bakbenene).

1 Velg et sted for høyttalerne og legg spiketablettene ut på gulvet.

2 Still høyttalerne oppå spiketablettene.

3 Hvis enten venstre eller høyre bakben når ned før midtre spike medfører dette at høyttaleren ikke står helt flatt på overflaten den er plassert på. Du må i slike tilfelle justere bakre spike slik at den når overflaten før noen av de to bakbenene.

4 Legg de medfølgende monteringsskivene under bakbenene slik at høyttaleren står godt ankret til gulvet.

Velg en monteringsskive med egnet lykkelse blant de forskjellige typene som medfølger høyttalerne.

Montering av fallmotvirkende feste

- Bruk de medfølgende skruene til å forsvarlig feste metallspennen til hzyttalerens bakside.

• Træ en egnet forstorket streng gjennom metallspennen slik at høyttaleren blir godt forankret til veggen. Påse at veggen som høyttaleren blir festet til er sterk nok til å bære høyttalerens vekt. Etter å ha fastspent høyttaleren må du passe på at de aldri velter.
• Høyttaleren kan ta skade hvis den velter.
• Ikke fest metallspennen direkte til en vegg. Den skal kun benyttes sammen med en forsterket streng som forhindrer at høyttaleren velter,

- Træ to forsterkede strenger gjennom metallspennen og fest høyttaleren til veggen som vist ovenfor.

Ikke plasser høyttalerne hvor de utsettes for direkte sollys og unngå også plassering i nærheten av varmeapparater eller klimaanlegg. Slike påkjenninger kan forårsake at høyttalerkabinettet vrir seg eller avfarges og at høyttalerelementene tar skade.

Pioneer påtar seg ikke ansvar for skader som eventuelt måtte oppstå ved oppsetting, feil montering, utilstrekkelige forsterkninger, feil betjening, naturkatastrofer etc.

Viktig

• Ikke plasser høytalerne på ustabile overflater. Risiko for personskade oppstår hvis de velter i tillegg til at utstyret selv kan skades.
• Av sikkerhetsmessige grunner må høyttalerne aldri plasseres på steder hvor de kan velte på en sovende person under i eks, et jordskjelv.
• Da hver enhet veier rundt 48 kg, er det svært risikofylt å justere spikemutteren samtidig med at en vipper på en høyttaler. Pass på å plassere enheten på et mykt underlag (som feks, et pledd) slik at gulvel ikke tar skade og utler monteringen med minst lo personer.

Valg av høyttalersystemets plassering

Valg av hvor høyttalersystemnet S-3EX plasseres i et rom, kan ha sterk innvirkning dels prestasjonsevne hva angår bassylelse, tonal nøyaktighet og uttrykksevne. Ettersom alle rom er forskjellige bør dette avsnittel kun anses som en veileanning. En viss grad av eksperimentering i det rommet du har til rådighet bør til syvende og sist gi et godt resultat.

Bruk den grafiske fremstillingen nedenfor som veileder for å oppnå optimal plassering av høyttalerne.
    note bottom of C: "Avstanden 'A' skal være den samme eller større enn avstanden 'B." Hver høyttaler bør være rettet mot lytteren.

Norsk

Viktig

- På steder med høy luftfuktighet bør en ta i bruk en luftfavfukter. På steder hvor luften er ekstremit tørr bør en ta i bruk en luftfukter for å balansere rommets fuktighetsnivå. Hold høyttalerne unna direkte sollys og unnlat å plassere de i nærheten av oppvarmingsapparater.

97

Tilkoblinger

Kobling til en forsterker

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette høyttalersystemet. Ta følgende forhold i betraktning ved valget av høyttalerkabler slik at du oppnår best mulig ytelse fra høyttalersystemet:

• Benytt tykkest mulige høyttalerkabler og la kablene være av kortest mulig lengde.
• Dersom avstanden fra stereoanlegget til høyre og venstre høyttalere er forskjellig bør det brukes kabellengden for høyttaleren som står lengst unna for begge høyttalere.
• Forskjellige kabler har ulike egenskaper, noe som bør overveics nøye ved valg av kabeltype.
• Velg kabler med minst mulig molstand og pass på at kablene er kobleet godt og lorsvarlig til høyttalerterminalene.

Tilkobling av kablene

1 Slå av forsterkerens strøm.
2 Koble høyttalerkablene til inngangsterminalene (nedre) på høyttalernes bakside. Terminalenes polaritet er: rød er positiv (+) og sort er negativ (-).
3 Koble kabelens andre ender til forsterkerens utgangsterminaler (se forsterkerens brukerveiledning for en mer detaljert forklaring).

• Hold i de nedre terminalskruene og drei de mot venstre (mot urviserne) og stikk kabeltrådene inn i hullene på terminalsto pen. Stram deretter til terminalskruen slik at sammenkoblingsbøylen så vel som kabeltrådene festes forsvarlig.
• Du kan også bruke bananplugger for denne tilkoblingen. Terminal kapslene må først fjernes fra terminalene for å kunne bruke disse.
• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd på lyden.
• Dersom det skulle forekomme at kabeltrådene skyves ut av en terminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter å fungere og til og med påføre skade på forsterkeren.
• Ved bruk av et sett med høyttalere koblet til en forsterker vil du ikke oppnå normal stereoffekt dersom polariteten på en av høyttalerne har blitt reversert.

Tilkoblinger med enkel-wiring

Med enkel wiring kobler du sammen seksjonene mellomtone til-diskant og lavfrevens seksjonene på delelliteret med sammenkoblingsbøylen som medfølger denne enhelen. Koble deretter (+)-kabelen fra forsterkeren til en av de røde terminalene og (−)-kabelen til en av de sorte terminalene som vist nedenfor.

Bi-Wiring

Med bi-wiringsl tillkoblinger kobler du separate høy- og lavfrekvensplugger fra forsterkerens til deres respektive terminaler på høytalersystemet. Dette resulterer i at CST-elementet og basselementet kobles direkte til forsterkeren uavhengig av hverandre, noe som gir deg frihet til å velge optimale kabler for hvert av elementene. Koble ett sett. kabler til den nedre rekken med terminaler (spesifikt delefilter for basselementet). Koble deretter andre sett med. kabler til øvre terminaler (spesifikt delefilter for CST). Koble deretter begge sett med kabler til repektive terminaler på forsterkeren. Påse at begge (-)-kabler kobles til (+)-terminalene på forsterkeren og at begge (-)-kabler kobles til (-)-terminalene på forsterkeren som vist nedenfor.

Bi-forsterkningstilkoblinger (Bi-amping)

Bi-forsterkning gir best ytelse når det benyltes dedikerte forsterkere for lavtone- og mellom-til høytonefrekvensene. Det finnes to konfigurasjoner å velge mellom som normalt kalles for horizontal eller vertikal bi-forsterkning.

Forsiktig

Husk å fjerne sammenkoblingsbøylene før du kobler til høyttalerkablene med bi-forsterkningskoblinger. Forsterkerne kan ta skade hvis du unilater å fjerne disse.

Vertikal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes identiske stereoførsterkere for hvert høyttalersystem. En kanal på hver forsterker driver de lavere frekvensene og den andre kanalen driver de høyere frekvensene som vist nedenfor.

Koble ett sett kabler till den neøre rekken med terminaler (spesifikt delefilter for bassfrekvensene).

Koble deretter del andre settet kabler fra den andre forsterkerkanalen til de øvre terminalene (spesifikt de)filter for CST).

Pass på å tilkoble begge begge (+)-kabler til forsterkerens (−)-terminaler og begge (−)-kabler til forsterkerens (−)-terminaler.

Horizontal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes forskjellige stereoførsterkere for seksjonene for lavere frekvenser på for hvert høyttalersystem og hver kanal på den andre forsterkeren driver mellomtone og de høyfrekvente seksjonene som vlist nedenfor.

Denne metoden krover at begge forsterkere har samme forsterkning. Hvis ikke vil det kunne høres en ubalanse mellom de lavere frekvensene og mellomtonen til høyere frekvenser. Rådlør deg med din forhandler hvis du er i tvil.

Annen informasjon

Montering/fjerning av grillen

Dette høyttalersystemet er utstyrt med griller som kan monteres og fjernes på følgerde måte:

1 For å feste grillen fører du proppene på grillen kant-i-kant med de seks hullene på høyttaleren og gir grillen et fast trykk.

2 For å ta av grillen tar du tak i nederste del av grillen med begge hender og trekker den forsiktig mot deg slike at nederste del skilles fra høyttaleren.

3 Skift grepet til midterste del på grillen og trekk denne delen mot deg. Dette vil skille den midtre delen av grillen fra høyttaleren.

4 Gjenta til slutt samme bevegelse for øverste del av grillen og ta av hele grillen fra høyttaleren.

Rengjøring av høyttalerkabinettet

Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å tørke det av med en tørr klut. Om nødvendig kan det tærkes av med en klut dyppet i et rensemiodel som har blitt utlynnet forn til seks ganger med vann og doretter vridd godt opp. Unngå bruk av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insektspray eller andre kjemikalier på eller i nærheten av enhetene da disse kan tære på overflatene.

Spesifikasjoner

Kammer	Bassrefieks gulvstænce type(magnetisk skjermet)
Konfigurasjon	3 vols
Woofer	16 cm conc x2
Midtre tweeter	14 cm cone / 3 cm dome
Nominell impedans	6 Ω
Frekvensrespons	30 Hz til 100 kl z
Sensitivitet	88.5 dB (2,83 V)
Maksimal inngangefekt	160 W
Ulvendige dimensjoner	350 (B) mm x 1224 (H) mm x 541 (D) mm
Vext	48 kg

Medfølgende ekstrautstyr

Sp ketabletter	3
Monteringsskiver	3 typer, 2 av hvor
Metallspennc	1
Skrue (for metallspenne)	1
Grill	1
Bruksanvisning

Merk

Spesifikasjoner og tilvirkning kan oli endret uten forutgående varsel pga. produktutbedringer.

Magnetisk skjerming

Dette høyttalersystemet er magnetisk skjermet. Ahengig av plasseringen kan det imidlertid forekomme fargeforvrengning dersom høyttalersystemet installeres svært nærme et TV-apparats skjerm.

Slå av TV-apparatet og slå det på igjen etter 15 til 30 minutter hvis dette forekommer. Dersom problemet fortsatt gjenstår bør høyttalersystemet flyttes i lengre avstand fra TV-apparatet.

teknologien muliggjør lydegjengivelse gjennom hver komponent ved å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.

Med alle rettigheter.
