S-3EX-W - Högtalare PIONEER - Gratis bruksanvisning och manual

Produkttyp	Passiv högtalare
Märke	Pioneer
Modell	S-3EX-W
Antal vägar	2-vägs
Högtalartyp	Bokhylla
Nominell impedans	6 ohm
Känslighet	87 dB (1 W/1 m)
Frekvensomfång	40 Hz - 20 kHz
Tillåten effekt	150 W
Mått (B x H x D)	25 cm x 40 cm x 30 cm
Vikt	12 kg (styck)
Strömförsörjning	Ingen (passiv)
Material i kabinett	MDF med vit finish
Anslutningar	Skruvterminal
Underhåll och rengöring	Torr mjuk trasa, undvik slipande rengöringsmedel
Säkerhet	Utsätt inte för fukt eller värmekällor
Reservdelar och reparerbarhet	Kontakta en auktoriserad Pioneer-verkstad
Allmän information	Designad för musiklyssning av hög kvalitet

Vanliga frågor - S-3EX-W PIONEER

Vilken förstärkare rekommenderas för Pioneer S-3EX-W?

En stereoförstärkare med nominell effekt mellan 50 och 150 W vid 6 ohm rekommenderas. Undvik mycket lågeffektsförstärkare (<30 W) för att undvika mättnad vid hög volym.

Kan jag använda denna högtalare som centerhögtalare?

S-3EX-W är en bokhylla-högtalare designad för vänster/höger huvudkanaler. Den kan användas som center om du placerar den horisontellt, men det kan påverka ljudspridningen.

Hur rengör jag den vita finishen?

Använd en mjuk, lätt fuktad trasa (utan rengöringsmedel) för att damma av. Undvik kemikalier som kan skada ytbeläggningen.

Vilken impedans har S-3EX-W?

Nominell impedans är 6 ohm. Kontrollera att din förstärkare klarar den belastningen.

Kan jag bi-wira eller bi-amp denna modell?

Den medföljande terminalen möjliggör bi-wiring om du tar bort metallbyglarna. För bi-amping, se till att din förstärkare tillåter det.

Vilken är maximal tillåten effekt?

Tillåten effekt är 150 W RMS. Högre effekt kan skada högtalaren.

Hur placerar jag högtalarna för bästa ljud?

Placera dem i öronhöjd, minst 30 cm från bakväggen, och riktade mot lyssningspositionen. Avståndet mellan högtalarna ska bilda en liksidig triangel med lyssnaren.

Levereras S-3EX-W med kablar?

Nej, högtalarkablar ingår inte. Du måste köpa dem separat (rekommenderad area: 2,5 mm² för längder upp till 3 m).

Vad gör jag vid fräsande ljud eller distorsion?

Kontrollera kabelanslutningar, impedans och förstärkarens effekt. Distorsion kan bero på en underdimensionerad förstärkare som drivs vid hög volym.

Var hittar jag reservdelar?

Kontakta en auktoriserad Pioneer-serviceverkstad. Högtalare och elektroniska delar finns tillgängliga via serviceavdelningen.

BRUKSANVISNING S-3EX-W PIONEER

Gratulerar till ditt inköp av denna Pioneer-högtalare. Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall hantera högtalaren på rätt sätt. När du har läst igenom bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innehåll

Innan du startar

Detta finns i kartongen

Om EX-serien

Teknologi bakom S-3EX....74

CST....74

Keramiskt grafitmembran....74

Installation och placering

Installation 76

Montering av den fallförhindrande fasthållaren 76

Val av högtalarsystemets placering....77

Anslutningar

Anslutning till en förstärkare....78

Anslutning med enkelkablar....79

Anslutning med dubbla kablar....79

Anslutning av två förstärkare till varje högtalare (bi-amping) ... 80

Övrig information

Fastsättning/borttagning av gril skyoden....81

Rengöring av högtalarhöljet 81

Specifikationer 81

Denne produkt får inte kastas till sammans med vanligt hushå savfall. Uftjänta elektronikprodukter skall enligt lag semlas in separat för särskild hantering och återvinning.

TEUs medlemsländer samt Schweiz och Norge får pravata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsstäl en och återvinningscentraler eller nos en återförsälare (vid köp av liknande produk).

I övriga länder skall lokala myndgneter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på cet sätt som krävs för att minska negat v påverkan på miljö och människors hälsa. K058 A 5

K058_A_Sw

- Denna högtalares nominella impedans är 6 Ω. Anslut högtalaren till en förstärkare med en belastningsimpedans i omfånget från 4 Ω till 16 Ω (en modell där "4 Ω–16 Ω" visas intill högtalarutgången).

För att förhindra att högtalarsystemet skadas på grund av överbelastad inmatning, skall du följa följande säkerhetsföreskrifter:

• Mata inte uteffekt till högtalaren som överskrider den maximalt tillåtna ingången.
• När du använder en grafisk equalizer för att betona kraftiga diskantljud, skall du inte använda för hög ljudnivå för förstärkaren.
• Försök inte att tvinga en lägeffektsförstärkare att mata ut kraftiga ljudnivåer (förstärkarens harmoniska distorsion ökas och du kan skada högtalaren).

Observera: Installation

• Vid placeringen av denna enhel skall du se till att den står stadigt och undvika platser där den kan tippa över och orsaka personskador vid någon typ av naturkalastrol (till exempel en jordbävning eller en tornado).
• Sätt inte fast dessa högtalare på väggen eller i taket. De kan falla ned och orsaka personskador.
• Montera inte högtalarna högt i taket eller på väggen. Om de sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka materiella skador eller personskador.
• Stäng av och lossa din AV-utrustning från clnätet samt se i bruksanvisningarna vid anslutning av apparater. Kontrollera att du använder korrekta anslutningskablar.

Observera vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan också skada utrustningen.
• Använd inte högtalaren för utmalning av förvrängt ljud under långa tidsperioder. Detta kan leda till fara för brand.
• Du får inte sitta eller stå på högtalaren och inte låta barn leka på den.
• Placera inte stora eller lunga föremål ovanpå höglalaren.
• Lägg inte magnetiska föremål som till exempel skruvmejslar eller delar av stål nära diskantelementet eller mellanregistret. På grund av att högtalarna använder kraftiga magneter, kan de dra till sig sådana föremål, vilket kan orsaka personskador eller kan skada membranet.

SÄKERHETSFÖRESKRIFTER

Dessa höglalarterminaler kan vara under RISKFYLLD

SPÄNNING. Då Ni ansluter eller kopplar ifrån

högtalarkablarna så rör inga oisolerade delar innan Ni

har kopplat ifrån elsladden.

D3-4-2-2-3_Sw

Detta finns i kartongen

Spetsdynor x3

Monteringsdynor 3 typer, 2 vardera

Metallhake x 1

Skruv (för metallhake) x 1

Grill x 1

Bruksanvisning

Om EX-serien

EX-serien, som utnyttjar den rika teknologiska know-how som finns bakom Pioneers flaggskepp TAD-seriens högtalare, utvecklades med syftet att skapa den bästa tänkbara högtalaren i sin prisklass.

Konstruktionen och tillverkningen av EX-serien är resultatet av en internationell strävan som representerar det allra bästa av Pioneers högtalarteknologi.

Teknologi bakom S-3EX

CST

Systemets bärande drivenhet är Coherent Source Transducer (CST), som utnyttjar den teknologi som används i TAD.

Diskantelementets membran har monterats koncentriskt inom spetsen av mellanregistrets kon och ger en betonad ljudkälla från 400 Hz till 100 kHz. CST tillförsäkrar en perfekt spektral balans mellan de direkta och reflekterade ljud som när fram till lyssarens öra, vilket skapar ett mera oföränderligt ljud i hela lyssningsrummet och en förbättrad ljudbildsupplattning.

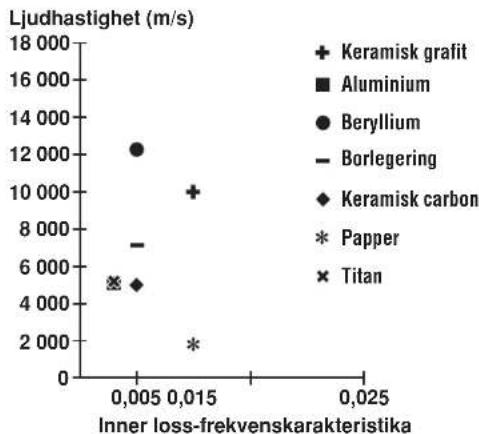

Keramiskt grafitmembran

CST-s diskantelement har ett keramiskt grafitmembran som ger styrka av loponivå och dämpningsegenskaper som är praktiskt taget överträllade jämfört med andra tillgängliga materiel som idag används i högklassiga högtalarsystem. Den keramiska grafitens lätthet och exceptionella styrka kombineras för att skapa högtalare vars membranresonans kan pressas långt bortom deras ljudomlång.

CST:s mellanregisterelement har ett membran av en magnesiumlegering, vars karaktäristiska lätthet och höga inner loss-frekvenskarakteristika bjuder på en utsökt utjämning och en minimal färgning av mellanregistrets ljud.

Den basdrivenhet som visas här nedan är grundstommen för högtalarsystemet S-3EX. Drivenhetens slyrka är resultalet av materialkombinationen aramid/carbon, ursprungligen skapad under utvecklingen av S-1EX, som används i dess membran. Pioneers exklusiva LDMC magnetkretsteknologi har använts för att bibehålla lineariteten från låga till höga utgångsnivåer samt för att minimera distorsionen.

Den unika utformningen av S-3EX är baserad på logisk nödvändighet. För att synkronisera ankomsttiden för ljud från CST och de två basdrivenheterna, har varje drivenhet monterats på en baffel som är till för att skapa on synncrilgon delikat kurva som kallas för "precisionskurvan" (se illustrationen här nedan). Denna baffel, som är tillverkad av upp till 100 mm tjock MDF (Medium Density Fiberboards), är dessutom tillräckligt kraftig för att innesluta drivenhetemas drivkraft. Dessutom har basporten karvats ut ur ett mycket tjockt block av MDF, vilket resulterar i en dämpning av vindbrus för all ge en klar och djup bas.

Brytfrekvensnät

Brytlrekvensnäten använder endast finast tänkbara komponenter. Luftspolar, icke-induktiva resistor och plaskondensatorer i signalbanan har alla utvalts noggrant och optimerats för CST-drivenhelen, detta för att erbjuda bästa tänkbara signaltransparens. Basdrivenheterna använder induktansspolar med kärna av kiselstål som minimerar distorsion och förluster under energiöverföringen. Alla komponenter har anslutits direkt till sina respektive installationsmateriel, i stället för ett tryckt kretskort, vilket möjliggör minimala förluster och maximala prestanda.

Samarbete med Air Studios

Från dess etablering av George Martin år 1969 i London, har Englands Air Studios gjort sig förtjänt av otvetydig respekt från mängder av artister som värdesatt studion som världens främsta inspelningsstudio. Sigillet från Air Studios som har tilldelats S-3EX visar att dessa högtalare klarar av att producera det ljud med toppkvalitet som krävs av världens ypersta ljudskapare.

Installation och placering

Installation

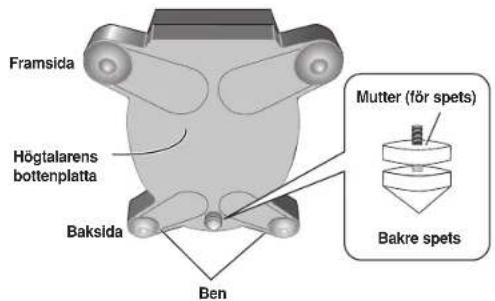

Denna högtalare stöds vid tre punkter (de två främre benen samt den bakre spelsen placerad mellan de två bakre benen).

1 Välj högtalarens placering och lägg därefter spetsdynorna på golvet.

2 Ställ högtalaren ovanpå spetsdynorna.

3 Om endera vänster eller höger bakre ben när ner till golvet före den bakre spetsen, så att högtalaren inte vilar plant på uppställningsytan, skall du justera den bakre spetsen så att den när ner till golvet före något av de bakre benen.

4 Lägg de medföljande monteringsdynorna under de bakre benen för att stabilisera högtalaren.

Välj monleringsdynor med den lämpligaste ljockleken bland de olika typer som medföljer.

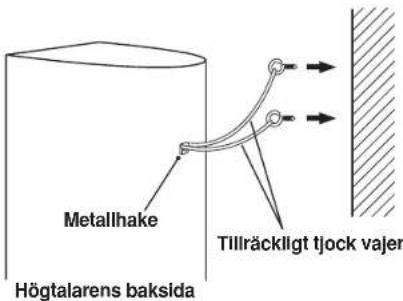

Montering av den fallförhindrande fasthållaren

- Använd den medföljande skruven för att ordentligt låsa fast metallhaken på baksidan av högtalaren.

• Drag en förstärkt vajer, som du kan köpa i fackhandeln, genom metallnaken för att låsa fast högtalaren ordenligt i väggen. Förvissa dig om att den vägg du låser fast högtalaren i är tillräckligt kraftig för att klara av högtalarens vikt. När du har satt fast högtalaren, skall du kontrollera att den inte kan tippa över.
• Högtalaren kan orsaka skador om den tippar över.
• Sätt inte fast metallhaken direkt i väggen. Den skall endast användas i kombination med en förstärkt vajer för att förhindra att högtalaren tippar över.

- Drag två förstärkta vajrar genom metallhaken och lås fast högtalaren i väggen såsom visas här ovan.

Placera inte högtalaren, där den kan utsättas för direkt solljus och undvik att placera den nära värmeelement och luftkonditionerare. Detta kan leda till att högtalarens hölje blir skevt och missfärgat samt att högtalarelementen skadas.

Pioneer tar inte på sig något som helst ansvar för skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig förstärkning, felaktig användning av högtalaren, naturkatastrofer, etc.

Viktigt

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och oetta kan också skada utrustningen.
• Som en förebyggande åtgård skall du vara noga mod att inte placca en högtalare där den kan tiopa över någon person som sover om nåpon naturkatastrof inträffar.
• På grund av att den här enheten väger ca. 48 kg. är det mycket larligt att försöka justera spetsnuttern medan du lutar högtalaren. Var noga med att lägga enheten på något mjukt (lil exempel en fill) så att den inte skadar golvet och utför installationen med minst två personer.

Val av högtalarsystemets placering

Placeringen i lyssningsrummet har mycket stor belydelse för den totala prestationen för högtalarsystemet S-3EX när det gäller basprestanda, ljudets exakthet och ljusbilden. Alla rum är olika och detta avsnitt är därför endast tänkt som en vägledning. Experimentera i rummet tills du får optimalt resultat.

Använd bilden här nedan som vägledning för att fastställa den bästa placeringen för högtalarna.

Svenska

Viktigt

- I områden med hög luftfuktighet skall du använda en avfuktare och i mycket torra områden skall du använda en luftfuktare för att justera rummets luftfuktighetsnivå. Undvik utsättande för direkt solljus och placera inte i närheten av värmeelement.

77
∴ m = 3/11
-
-
+
C
[NO TEXT]
-

Anslutningar

Anslutning till en förstärkare

Till denna högtalare medföljer inga högtalarkablar för anslutning till en förstärkare, Tag följande laktorer med i beräkningen när du väljer högtalarkablar, så att du får ut mesta möjliga av ditt högtalarsystem:

• Använd tjocka högtalarkablar om det är möjligt och håll kablarna så korta som möjligt.
• Om du behöver olika längd för kablarna till vänster och höger högtalare, skall du använda kablar med samma längd och välja den längre varianten.
• Kablar har olika egenskaper. Kom ihåg detta när du använder någen kabel.
• Välj kablar med så litet motständ som möjligt och kontrollera att kablarna till högtalarens och förstärkarens terminaler sitter fast ordentligt.

Anslutning av kablarna

1 Stäng av strömmen till förstärkaren.
2 Anslut högtalarkablarna till ingången (nedre) på baksidan av högtalaren. Den röda ingångens polaritet är positiv (+) och den svarta är negativ (-).
3 Anslut de andra ändarna av kablarna till förstärkarens högtalarutgångar (för ytterligare upplysningar hänvisas till förstärkarens bruksanvisning).

• Fatta i knopparna på de nedre ingångarna och vrid dem åt vänster (moturs), sätt in kablarnas kärntrådar i hålen i terminalerna och drag därefter fast knopparna för att låsa fast både kortslutningsstiftet och kärntrådarna.
• Du kan också ansluta till högtalarterminalerna med en banankontakt. Vid användning av en banankontakt skall du komma inåg att ta bort kåpan vid spelsen av ingången.
• Elter anslutningarna skall du dra lätt i kablarna för att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och ljudavbrott.
• Om kablarnas kärntrådar lossnar från terminalerna, så att kärntrådarna kommer i beröring med varandra, skapar det en för hög belastning på förstärkaren. Detta kan göra att förstärkaren slutar att fungera och förstärkaren kan till och med skadas.
• Om du använder ett högtalarpar anslutet till en förstärkare, kommer du inte att få normal stereoeffekt om polariteten för en av högtalarna (vänster eller höger) har förväxlats.

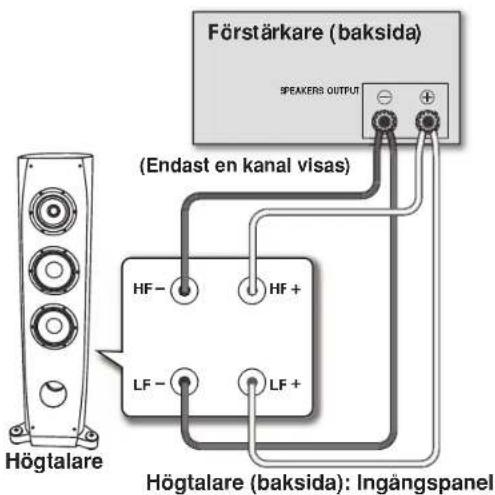

Anslutning med enkelkablar

Vid anslutning med enkelkablar skall du ansluta delarna av brytfrekvensnålet för mellanregister till diskant samt lågfrekvens med den kortslutningslänk som medföljer denna enhet, och därefter ansluta plusledningen (+) från din förstärkare till en av de rödmärkta terminalerna och minusledningen (-) från din förstärkare till en av de svartmärkta terminalerna på det sätt som visas här nedan.

Anslutning med dubbla kablar

Vid anslutning med dubbla kablar ansluter du separat mellan förstärkaren och respektive hög- och lågfrekvensultag på högtalarsystemet. Detta resulterar i att CST-drivenheten och basdrivenheterna ansluts separat direkt till förstärkaren, vilket ger dig möjlighet att välja bästa tänkbara kabeltyp för var och en av drivenheterna. Anslut en kabelsats till den nedre gruppen av terminaler (specifikt nät för basdrivenhet). Anslut därefter en andra kabelsats till den övre gruppen av terminaler (CST-specifikt nät). Därefter skall de båda kabelsatserna anslutas till korrekta terminaler på din förstärkare. Var noga med att ansluta båda pluskablarna (+) till förstärkarens plusterminaler (+) och båda minuskablarna (-) till förstärkarens minusterminaler (-), såsom visas här nedan.

Anslutning av två förstärkare till varje högtalare (bi-amping)

Dubbla förstärkare ger bästa tänkbara prestanda genom användning av speciella förstärkare för delarna för lågfrekvens och mellanregister till-högfrekvens. Det finns två tänkbara konfigurationer, vanligtvis kallade horisontal och vertikal bi-amping.

Observera

Tag bort kortslutningslänkarna innan du ansluter högtalarkablar till två förstärkare för varje högtalare (bi-amping). Om du inte gör det kan dina förstärkare skadas.

Vertikal bi-amping

Med denna konfiguration använder du identiskt lika stereoförstärkare för varje högtalare. En kanal för varje förstärkare driver lågfrekvensdelen och den andra kanalen driver högfrekvensdelen, såsom visas här nedan.

Anslut en kabelsats och en förstärkarkanal till den nedre gruppen av terminaler (specifikt nät för basdrivenhet).

Anslut därefter en andra kabelsats och den andra förstärkarkanalen till den övre gruppen av terminaler (CST-specifikt nät).

Var noga med att anslula båda pluskablarna (+) till förstärkarens plusterminaler (+) och båda minuskablarna (−) till förstärkarens minusterminaler (−).

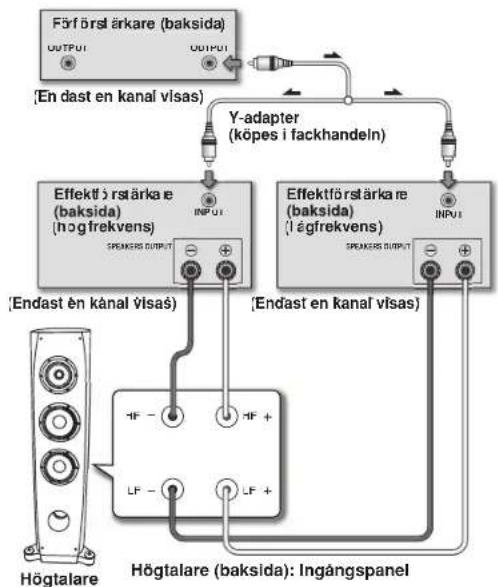

Horizontal bi-amping

Med denna konfiguration kan du använda olika stereoförstärkare för högtalarens delar för lågfrekvens och mellanregister-till-högfrekvens (till exempel röförstärkare för höga frekvenser och halvledarförstärkare för läga frekvenser). Varje kanal för ena förstärkaren driver lågfrekvensdelen för varje högtalare och varje kanal för den andra förstärkaren driver delen för mellanregister-till-högfrekvens, såsom visas här nedan.

Denna metod kräver att båda förstärkarna har samma förstärkning; annars hörs en obalans mellan återgivningen av lågfrekvens och mellan-till-högfrekvens från högtalarna. Kontakta din lokala återförsäljare, om du är tveksam.

Övrig information

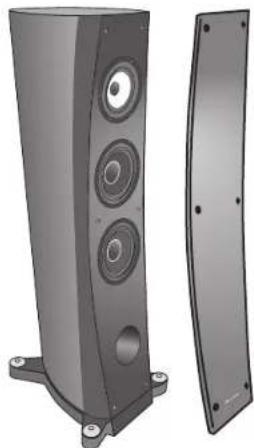

Fastsättning/borttagning av grillskydden

Dessa högta are levereras med grillskydd som kan sättas fast och tas bort på följande sätt:

1 Vid fastsättning av grillskyddet skall du passa in hålen på högtalaren mot klackarna på grillen och trycka in ordentligt.
2 Vid borttagning av grillskyddet skall du fatta i dess nederkant med båda händerna och dra varsamt mot dig för att separera grillens nederkant från högtalarna.
3 Låt dina händer glida upp till grillens mitt och drag än en gång varsamt mot dig. Då lossnar grillens mitt från högtalaren.
4 Upprepa slutligen samma rörelse för den övre kanten av grillen, så att hela grillen lossnar från högtalaren.

Rengöring av högtalarhöljet

Vid normal användning bör det räcka med att torka av med en torr duk för att hålla nöjet rent. Om så orfordras, kan du rengöra med en duk som har doppats i ett neutralt rengöringsmodel som har spätts ut fem eller sex gånger med vatten och vridits ur ordentligt. Använd inte möbelvax eller kraftiga rengöringsmodel.

Använd aldrig thinner, bensen, insektssprayer eller andra kemikalier på eller nära högtalaren, därlör att sådana kommer att korrodera ytorna.

Specifikationer

Hölje.	.Golvtyp med basreflex(magnetiskt avskärmad)
Ulformning	.3 vägs
Woofer-element	.16 cm kon x 2
Mellanregister/diskantelement	14 cm kory/3 cm dome
Nominell impodans	6 Ω
Frekvensomfång	30 Hz till 100 kHz
Känslighet	58,5 dB (2,83 V)
Maximal ineffekt	160 W
Ylltermåll	350 (B) x 1224 (H) x 541 (D) mm
Vikl	48 kg

Medföljande tillbehör

Spelsdynor	3
Monteringsdynor	3 typer, 2 vardera
Metallhake	1
Skruv (för metallhake)	1
Grill	1
Bruksanvisning

Anmärkning

Tekniska data och utförande kan, i förbättringssyfte, ändras utan föregående meddelande.

Magnetisk avskärmning

Denna högtalare är magnetiskt avskärmad. Beroende på placeringen av högtalaren kan dock färgstörningar upptråda, om högtalaren placeras mycket nära en TV-mottagares bildruta.

Om detta inträffar skall du stänga av TV-mottagaren och sätta på den igen efter 15 till 30 minuter. Om problemet kvarstår, skall du placera högtalaren längre bort från TV-mottagaren.

är ett varumärke som finns på en produkt med Pioneers Control-teknologi. Denna teknologi möjliggör högklassig givning från varje komponent genom en förbättrad total ssning.
