Tipo de produto	Alto-falante passivo
Marca	Pioneer
Modelo	S-3EX-W
Número de vias	2 vias
Tipo de caixa acústica	Estante
Impedância nominal	6 ohms
Sensibilidade	87 dB (1 W/1 m)
Resposta em frequência	40 Hz - 20 kHz
Potência admissível	150 W
Dimensões (L x A x P)	25 cm x 40 cm x 30 cm
Peso	12 kg (unidade)
Alimentação	Nenhuma (passivo)
Material do gabinete	MDF com acabamento branco
Conectores	Conector de parafuso
Manutenção e limpeza	Pano macio seco, evitar produtos abrasivos
Segurança	Não expor à umidade nem a fontes de calor
Peças de reposição e reparabilidade	Contatar um serviço autorizado Pioneer
Informações gerais	Projetado para audição musical de alta qualidade

Perguntas frequentes - S-3EX-W PIONEER

Qual amplificador é recomendado para o Pioneer S-3EX-W?

Um amplificador estéreo com potência nominal entre 50 e 150 W a 6 ohms é recomendado. Evite amplificadores de potência muito baixa (<30 W) para não saturar em alta audição.

Posso usar este alto-falante como caixa central?

O S-3EX-W é uma caixa acústica de estante projetada para os canais principais esquerdo/direito. Pode ser usado como central se orientado horizontalmente, mas isso pode alterar a dispersão sonora.

Como limpar o acabamento branco?

Use um pano macio levemente úmido (sem detergente) para tirar o pó. Evite produtos químicos que possam danificar o revestimento.

Qual é a impedância do S-3EX-W?

A impedância nominal é de 6 ohms. Verifique se seu amplificador suporta essa carga.

Posso fazer bi-wiring ou bi-amplificação neste modelo?

O conector fornecido permite o bi-wiring se você remover as pontes metálicas. Para bi-amplificação, certifique-se de que seu amplificador permite.

Qual é a potência máxima admissível?

A potência admissível é de 150 W RMS. Uma potência superior pode danificar o alto-falante.

Como posicionar as caixas para melhor som?

Posicione-as à altura do ouvido, a pelo menos 30 cm da parede traseira, e orientadas para a posição de audição. A distância entre as caixas deve formar um triângulo equilátero com o ouvinte.

O S-3EX-W vem com cabos?

Não, os cabos de caixa não estão incluídos. Você deve comprá-los separadamente (seção recomendada: 2,5 mm² para comprimentos de até 3 m).

O que fazer em caso de chiado ou distorção?

Verifique as conexões dos cabos, a impedância e a potência do amplificador. A distorção pode vir de um amplificador subdimensionado empurrado em alto volume.

Onde encontrar peças de reposição?

Contate um centro de serviço autorizado Pioneer. Os alto-falantes e peças eletrônicas estão disponíveis através da rede de assistência técnica.

MANUAL DE UTILIZADOR S-3EX-W PIONEER

Obrigado por ter adquirido este produto Pioneer. Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Índice

Antes de começar

O que encontra na caixa

Sobre a série EX

Tecnologia por detrás do S-3EX....64
CST....64
Diafragmas de Grafite Cerâmica....64
Diafragmas de Liga de Alumínio....64
Unidades de Graves 65
Construção da Caixa de Graves 65
Redes de Crossover 65
Colaboração com Air Studios....65

Instalação e Disposição

Como instalar....66

Montagem das fixações anti-queda 66

Escolha do local onde colocar os sistemas de colunas .....67

Ligações

Ligação a um amplificador 68

Ligação dos cabos 68

Ligações de um fio único 69

Ligações de bi-cablagem 69

Ligações de bi-amplificação....70

Outra Informação

Colocar/retirar a grelha de cobertura 71

Limpeza da caixa das colinas....71

Especificações 71

Se quiser deitar fora este produto, não o misture com o lxo comum. De acordo com a legislação, existe um sistema de recinha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Sulça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazá-lo estará a garantir que o produto que já não tem utilidade para si é submatido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana. K058

K058 A Po

- A impedância nominal deste sistema de colunas é de 6 Ω. Ligue o sistema de colunas a um amplificador com uma impedância de carga entre 4 Ω e 16 Ω (um modelo com a indicação "4 Ω–16 Ω" afixada nos terminais de saída para as colunas).

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:

• Não forneça potência ao sistema de colunas para além da entrada máxima permitida.
• Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.
• Não force um amplificador de baixa potência a produzir altos volumos de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna).

Precaução: instalação

• Quando instalar este aparelho, certifique-se que está firmemente segurado, evitando zonas em que possa cair e causar lerimentos em caso de desastres naturais (lais como um tremor de terra).
• Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.
• Não instale as as suas colunas sobre a cabeça, na parede ou notecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados.

Precaução: utilização

• Não coloque a coluna numa superfície instável. Pode tornarse perigosa em caso de queda, para além de danificar o equipamento.
• Não utilize a coluna para produzir som distorcido durante longos períodos de tempo. Tal pode resultar em incêndio.
• Não se sente nem se porha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
• Não coloque objetos grandes ou pesados sobre as colunas.
• Não coloque objectos magnéticos tais como chaves de parafusos ou peças de ferro perto de tweeter ou dos médios. As colunas utilizam fortes magnetes, podendo atrair objectos, causando ferimentos ou danificando o diafragma.

ATENÇÃO

Estes tornos de autofalantes poden ser sob voltagem perigosa. Quando ligar ou desligar os cabos dos autofalantes, ao fim de prevenir o perigo de choque cléctrico, não toque as partes não isoladas antes de desligar o fio da corrente. D3-4-2-2:

O que encontra na caixa

Bases para espigão x3

Blocos de montagem 3 tipos, 2 de cada

Lingueta de metal x1

Parafuso (para a lingueta de metal) x1

Grelha x1

Manual de instruções

Sobre a série EX

A série EX, incorporando o abundante know-how tecnológico por detrás da série de colunas TAD, bandeira da Pioneer, foi desenvolvida com o objectivo de criar a derradeira coluna na sua gama de preços.

A concepção e produção da série EX resulta de um esforço internacional que representa o melhor da tecnologia de colunas Pioneer.

Tecnologia por detrás do S-3EX

CST

O mecanismo propulsor do sistema é Transdutor de Fonte Coerente (CST) baseado na tecnologia utilizada no TAD. O diafragma do tweeter está montado concentricamente com o vértice do cone de médios e proporciona uma fonte sonora pontual entre 400 Hz and 100 kHz. O CST assegura o equilório espectral perfeito entre o sons directos e os sons reflectidos que chegam aos ouvidos do cuvinte, proporcionando um som mais consistente em toda a câmara de audição e uma capacidade imagética melhorada.

Diafragmas de Grafite Cerâmica

Os tweeters do CST apresentam dialragmas de grafite cerâmica que proporcionam resistência de alto nível e características de amortecimento praticamente sem rival entre todos os outros materiais actualmente em utilização em sistemas de colunas áudio de topo de gama. A leveza da grafite cerâmica e a sua resistência excepcional, conjuntamente, criam colunas cuja resonância do dialragma pode ser levada muito para além da faixa de audição.

Diafragmas de Liga de Alumínio

Os médios do CST apresentam diafragma de liga de magnésio cuja leveza característica e alta perda interna proporcionam transição excelente e coloração mínima dos sons médios.

Unidades de Graves

O mecanismo propulsor de graves ilustrado abaixo serve de fundação para o sistema de colunas S-3EX. A resistência do mecanismo é o resultado do compósito Aramida/Carbono, criado originalmente durante o desenvolvimento do S-1EX, que é utilizado no seu diafragma. A tecnologia de circuito magnético LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar a linearidade de níveis de saída, desde baixos até altos, e a minimizar a distorgão.

Construção da Caixa de Graves

A forma única do S-3EX é baseada numa necessidade lógica. De modo a sincronizar a tempo de chegada do som proveniente do CST e das duas unidades de gravos, cada unidade é montada sobre um deflector que serve para criar uma curva altamente delicada conhecida com a 'curva de precisão' (ver ilustração abaixo). Fabricado com MDF (prancha de libra de média densidade) até 100 mm, este deflector é, além disso, forte suficiente para conter a força propulsora das unidade de graves. Além disso, o porlo dos graves foi esculpido num bloco de MDF extremamente espesso, resultando na redução de ruído de vento, para um som limpido, profundo.

Redes de Crossover

As redes de crossover utilizam apenas os melhores componentes. Bobinas com núcleo de ar, resistores não indutivos e capacitores de filme no caminho do sinal foram todos cuidadosamente escolhidos e optimizados para a unidade CST, de modo a proporcionar a maior transparencia ao sinal. Os mecanismos de graves utilizam inductores com núcleo de placas de aço silicone que minimizam a distorção e as perdas, durante a transferência de energia. Todos os componentes estão ligados directamente ao seu material de cablagem respectivo, ao invés de estarem ligados a um circuito impresso, permitindo perdas mínimas e um máximo desempenho.

Colaboração com Air Studios

Desde a sua fundação por George Martin em 1969, Londres, o Air Studios inglês adquiriu o respeito inequivoce por parte de múltiplos artistas que o reconhecem como o principal estúdio de gravação do mundo. O solo Air Studios que foi atribuído ao S-3EX indica que estas colunas são capazes de produzir o som de alta qualidade exigido pelos criadores de som mais exigentes do mundo.

AIR STUDIOS

Instalação e Disposição

Como instalar

Este sistema de colunas é suportado em três pontos (os dois pés da frente e o espigão anterior localizado entre os dois pés de trás).

1 Escolha a localização das colunas e coloque as bases dos espigões no chão.

2 Coloque a coluna sobre as bases dos espigões.

3 Se um dos pés anterior, esquerdo ou direito, tocar no chão antes do espigão anterior, fazendo com que a coluna não fique completamente assente sobre a superfície de instalação, ajuste o espigão anterior de modo a que toque no chão antes dos pés anteriores.

4 Coloque os blocos de montagem fornecidos sob pés anteriores, de modo a manter a coluna estável.

Escolha a espessura mais apropriada para os blocos de montagem, de entre os vários tipos incluidos.

Montagem das fixações anti-queda

- Utilizando os parafusos fornecidos, fixe firmemente a lingueta de metal à parte anterior da coluna.

• Faça passar uma corda reforçada disponível no mercado através da língueta de metal para fixar firmemente a coluna à parede. Certifique que a parede na qual vai fixar a coluna é forte suficiente para suportar o peso da coluna. Depois de fixar a coluna, certifique-se que esta não cai.
• A coluna pode ficar danificada no evento de uma queda.
• Não fixe a lingueta de metal directamente na parede. Deve ser utilizada apenas em conjunção com um fio reforçado, de modo a pervenir a queda da coluna.

- Passe duas cordas reforçadas através da lingueta de metal e fixe a coluna à parede, tal como ilustrado acima.

Não coloque as colunas sob luz solar directa. Evite colocá-las perto de aquecedores ou ar condicionados. Tal pode empenar ou descolorar as caixas das colunas, ou danificar as colunas.

A Pioneer não assume qualquer responsabilidade sobre danos resultantes da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc.

Importante

• Não coloque a coluna numa superfície instável. Pode tornar-se perigosa em caso de queda, para além de danificar o equipamento.
• Como medida de precaução, certifique-se que não coloca a coluna num local de onde possa cair sobre um indivíduo adormecido, em caso de tremor de terra.
• Uma vez que este aparelho pesa cerca de 48 kg, é muito perigoso tentar ajustar a porca do espição inclinando o aparelho. Certifique-se que coloca a colina sobre uma superfície macia (tal como um coberlor) de modo a não danificar o chão, e que procede à instalação com pelo menos duas pessoas.

Escolha do local onde colocar os sistemas de colunas

A localização do sistema de colinas no quarto de audição tem um grande impacto sobre o desempenho total do sistema de colinas S-3EX, em termos de desempenho de baixos, precisão lonal, e imagem sonora. Todos os quartos são diferentes; esta secção serve apenas de guia. A experimentação no seu quarto dará resultados óptimos.

Utilize o gráfico abaixo para determinar a localização óptima das colunas.
    note bottom of C: A distância “A” deve ser maior ou igual à distância “B”.
    note right of C: Cada coluna deve estar virada para a posição de audição.

Importante

- Em áreas de humidade excessiva, utilize um desumificador e em áreas secas em excesso, utilize um humidificador para ajustar o nível de humidade do quarto. Evite exposição à luz solar directa, e não instale as coluras em zonas próximas de aquecedores.

-

Ligação a um amplificador

Esta coluna não inclui cabos de coluna para ligar a um amplificador. Torre os seguintes factores em consideração quando escolher os cabos das colunas, de modo a tirar o maior partido do seu sistema de colunas:

• Utilize cabos de grande calibre se possível, e reduza o comprimento dos cabos ao mínimo necessário.
• Se o comprimento dos cabos necessários para a coluna esquerda e direita diferirem, utilize cabos do mesmo comprimentos, escolhidos pelo comprimento do maior.
• As características dos cabos variam. Lembre-se disto quando escolher cabos.
• Seleccione os cabos com a menor resistência possível e certifique-se que as ligações aos terminais das colunas e do amplificador estão firmes e seguras.

Ligação dos cabos

1 Desligue a alimentação do seu amplificador.
2 Ligue os cabos de colunas aos terminais de entrada (em baixo) na parte anterior da coluna. A polaridade dos terminais de entrada é encarnado para o positivo (+) e preto para o negativo (-).
3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador).

Conectores barra de curto-circuito

• Segure os botões nos terminais de entrada inferiores e rodeos para a esquerda (no sentido contrário aos ponteiros do relógio). Insira os fios do cabo das colunas nos orifícios dos postes do terminal. Aperte depois os botões para fixar a barra de curto-circuito, bem como os fios.
• Pode também ligar os terminais da coluna utilizando uma ficha banana. Quando utilizar uma ficha banana, certifique se de retirar a tampa na extremidade do terminal de entrada.
• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.
• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.
• Quando utilizar o conjunto de colunas ligadas a um amplificador, não conseguirá obter o efeito estereolónico usual se a polaridade de uma das colunas (esquerda ou direita) estiver invertida.

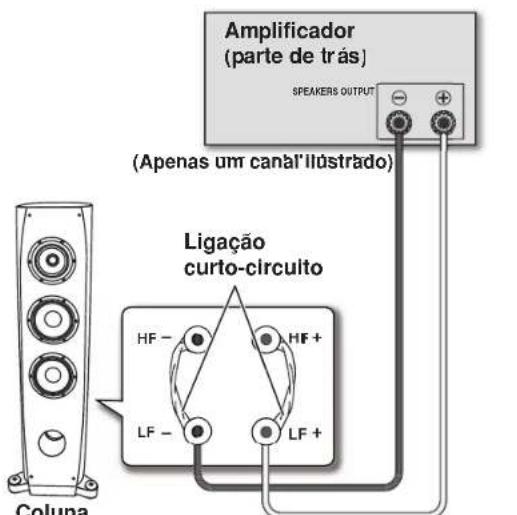

Ligações de um fio único

Para ligações de um só fio, ligue as secções de frequência média alta e baixa à rede de crossover utilizando a ligação de curto-circuito fornecida com a coluna. Ligue depois o fio (+) do amplificador a um qualquer poste de ligação encarnado, e o fio (−) do amplificador a um qualquer poste preto, tal como ilustrado abaixo.

Coluna (parte de trás): Painel de entrada

Ligações de bi-cablagem

Numa ligação de bi-cablagem, você liga independentemente nos sistemas de colunas as fichas de alta e de baixa frequência do amplificador. Tal resulta em que o propulsor CST e os propulsores de baixos são ligados independente e directamente do amplificador, oferecendo a possibilidade de optimizar o tipo de cabo para um dos propulsores. Ligue um conjunto de cabos ao conjunto de postes de ligação inferior (rede específica propulsora de baixos). Ligue depois um segundo conjunto de cabos aos postes de ligação superiores (rede específica CST). Depois, ligue ambos os conjunto de cabos aos terminais apropriados no seu amplificador. Tenna cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador, e ambos os fios (-) aos terminais (-) do amplificador, tal como ilustrado abaixo.

Coluna (parte de trás): Painel de entrada

Ligações de bi-amplificação

A bi amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias a altas. Há duas possíveis configurações, conhecidas com bi-amplificação horizontal e vertical.

Precaução

Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação, caso contrário pode causar danos nos amplificadores.

Bi-amplificação vertical

Para esta configuração são utilizados amplificadores estérco idênticos para cada sistema de colunas. Um canal de cada amplificador forneco a secção de baixas frequências e o outro forneco a secção de altas frequências, tal como ilustrado abaixo. Ligue um conjunto de fios e o canal do amplificador ao conjunto de postes de ligação inferior (rede específica de propulsão de baixos).

Ligue um segundo par de fios e o outro canal do amplificador aos postes de ligação superiores (rede específica CST).

Tome cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador e ambos os fio (−) aos terminais (−) do amplificador.

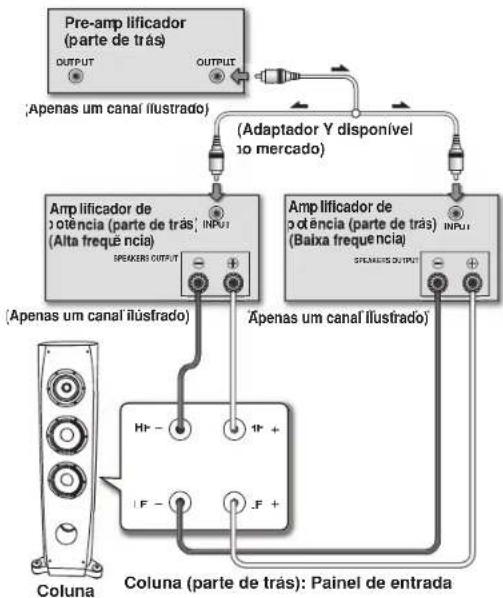

Bi-amplificação horizontal

Com esta configuração pode utilizar diferentes amplificadores estéreo para as secções de frequências baixa e média-a-alta do sistema de colunas (por exemplo, amplificadoros de válvulas para altas frequências e de estado sólido para baixas frequências). Cada canal de um amplificador fornece a secção de baixas frequências, e cada canal do outro amplificador fornece a secção de média-a-alta frequência, tal como ilustrado abaixo.

Este método requer que os dois amplificadores tenham o mesmo ganho. De outro modo será perceptível um desequilíbrio entre a reprodução nas colunas das frequências baixas e médias a-allas. Em caso de dúvida, consulte o seu fornecedor habitual.

Outra Informação

Colocar/retirar a grelha de cobertura

Este sistema de colunas vem com grelhas de cobertura que podem ser colocadas e retiradas, deste modo:

1 Para colocar a grelha de cobertura, alinhe os orifícios nas colunas com espigões na grelha, e pressione firmemente.
2 Para retirar a grelha de cobertura, segure-a pela sua base com ambas as mãos e puxe-a para si, de modo a separar a parte de baixo da grelha da coluna.
3 Faça deslizar as mãos para a parte central da grelha, e uma vez mais puxe suavemente a grelha para si. Tal separará da coluna a parte central da grelha.
4 Finalmente repita o mesmo movimento para a parte superior da grelha, separando totalmente a grelha da coluna.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpo com um pano embebido num detergente neutro diluído cinco ou seis vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico neste ou próximo deste aparelho, pois tal corroerá as superfícies.

Especificações

Caixa....Tipo baixo-reflexo, assente no chão (protegida magneticamente)

Configuraçao....3 vias
Altifalante de graves (Woofer)....16 cm core x2
Tweeter de médios.... Cone de 14 cm / abóbada de 3 cm
Impedância nominal 6 Ω
Resposta em frequência ....30 Hz a 100 kHz
Sensibilidade....88,5 dB (2,83 V)
Potência máxima de entrada....160 W
Dimensões exteriores....350 (L) x 1294 (A) x 541 (P) mm
Peso 48 kg

Acessórios fornecidos

Bases de espigões 3
Blocos de montagem....3 tipos, 2 de cada
Lingueta de meta 1
Parafuso (para lingueta de metal).... 1
Grelha
Manual de instruções

Nota

Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos.

Escudo magnético

Este sistema de colunas está magneticamente escudado. No entanto, dependendo do local de instalação, pode ocorrer distorção de cor se o sistema de colunas for colocado demasiado porto do ocrã de um televisor.

Se tal acontecer, desligue o televisor o ligue-o novamente 15 a 30 minutos depois. Se o problema persistir afaste as colunas do televisor.

é um marca registada colocada num produto com

tecnologia - Controlo de Fase Pioneer. Esta tecnologia permite uma reprodução sonora de alto grau através de cada componente, melhorando o emparelhamento geral de fases.

Todos os direitos reservados.
