BEDIENUNGSANLEITUNG S-3EX-W PIONEER

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Inhaltsverzeichnis

Vor der Inbetriebnahme

Mitgeliefertes Zubehör

Hinweise zur Baureihe EX

Die Technologie hinter dem Modell S-3EX. 24

CST....24

Keramikgraphit-Membran 24

Magnesiumlegierungs-Membran 24

Bass-Treiber 25

Bassgehäuse-Konstruktion. 25

Frequen/weichen 25

Zusammenarbeit mit Air Studios 25

Installation und Aufstellung

Installationsverfahren 26

Anbringen der Kiopschutz-Befestigung 26

Wahl des Aufstellungsortes 27

Anschlüsse

Anschließen an einen Verstärker....28

Anschließen der Kabel 28

Einze verdrahtungs-Anschluss 29

Doppelverdraftungs-Anschluss 29

Zweiverstärkeranschluss 30

Sonstige Informationen

Anbringen/Entfernen der Frontverkleidung....31

Reinigen des Lautsprechergehäuses 31

Technische Daten 31

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für georauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre georauchten elektronischer Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt keuten).

Blte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermioden worden.

K058 A Ge

Vor der Inbetriebnahme

• Die Nonnimpedanz dieses Lautsprechersystems beträgt 6 Ω. Schließen Sie dieses Lautsprechersystem ausschließlich an einen Verstärker mit einer Lastimpedanz von 4 Ω bis 16 Ω an (die Lautsprecherklemmen des Verstärkers müssen mit der Beschriftung „4 Ω – 16 Ω“ gekennzeichnet sein). Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:
  • Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Hochtöners verursachen).

Vorsichtshinweise zur Aufstellung

• Bei der Aufstellung ist sorgfältig für einen festen Stand des Lautsprechers zu sorgen: Orte, an denen der Lautsprecher bei Auftreten eines Erdbebens oder einer anderen Naturkatastrophe umkippen und Verletzungen verursachen könnte, sind unbedingt zu vermeiden.
• Montieren Sie diesen Lautsprecher nicht an einer Wand oder der Decke. Anderenfalls besteht die Gefahr, dass er herunterfällt und Verletzungen verursacht.
• Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an der Decke oder an einer Wand befestigt werden. Bei unsachgemäßer Befestigung besteht die Gefahr, dass die Frontverkleidung herunterfällt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und einen Unfall verursacht oder beschädigt wird.
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandausbruchs.
• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf den Lautsprechern spielen.
• Stellen Sie keine großen oder schweren Gegenstände auf den Lautsprecher.
• Bringen Sie keine magnetischen Gegenstände, z.B. aufmagnelisierte Schraubendreher oder Eisenteile, in die Nähe des Hochtöners oder Mittellöners. Da dieser Lautsprecher starke Magneten enthält, könnten derartige Gegenstände angezogen werden und Verletzungen verursachen oder die Lautsprechermembran beschädigen.

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. D3-4-2-2-3_A_Ge

D3-4-2-2-3_A_Ge

Mitgeliefertes Zubehör

Untersetzer für Stabilisatoren x 3

Fußpolster- in 3 Ausführungen, je 2 Stck.

Metallarretierung x 1

Schraube (für Metallarretierung) x 1

Frontverkleidung x 1

Bedienungsanleitung

Hinweise zur Baureihe EX

Die Baureihe EX zeichnet sich durch das gleiche umfangreiche technologische Know-how aus, das hinter Pioneers Top-End-Lautsprecherboxen, der Baureihe TAD, steht. Sie verdankt ihre Entstehung dem Wunsch unserer Konstrukteure, einen in dieser Preisklasse unübertroffenen Lautsprecher zu entwickeln.

Dank den Anstrengungen eines internationalen Teams repräsentieren Konstruktion und Fertigung der Baureihe FX eine Spitzenleistung der Lautsprechertechnologie von Pioneer.

Die Technologie hinter dem Modell S-3EX

CST

Das Kernstück dieses Systems bildet der Coherent Source Transducer (CST), dem die Wandiertechnologie der Baureihc TAD zugrunde liegt. Die Hochtönermembran ist konzentrisch innerhalb der Spitze des Mitteltönerkonus angeordnet und liefert einen Strahler nulter Ordnung für Schallwellen mit einer Frequenz zwischen 400 Hz bis 100 kHz. Der CST gewährleistet eine perfekte Spektralbalance zwischen den direkten und den reflektierten Schallwellen, die das Ohr der Hörers erreichen, und liefert damit eine gleichförmige Klangabstrahlung im gesamten Hörraum sowie eine verbesserte Abbildungsleistung.

Der Hochtöner des CST weist eine Keramikgraphit-Membran auf, die sich durch höchste Festigkeit sowie Dämpfungseigenschaften auszeichnet, welche praktisch von keinen anderen heutzutage bei High-End-Lautsprechersystemen Anwendung findenden Werkstoffen erreicht werden. Die Kombination des leichten Gewichts und der außergewöhnlichen Steifigkeit von Keramikgraphit ermöglichte die Entwicklung von Lautsprechern, deren Membranresonanz bis weit über den Hörbereich hinaus ausgedehnt werden kann.

Geschwindigkeit (m/s)

Magnesiumlegierungs-Membran

Der Mitteltöner des CST zeichnet sich durch eine Membran aus einer Magnesiumlegierung aus, deren charakteristische Leichtheit und hohe Innenverluste in einem hervorragenden Einschwingverhalten und minimaler Verfärbung der Mitten resultieren.

Bass-Treiber

Das nachstehend abgebildete Tiefton-Chassis bildet das Fundament des Lautsprechersystems S-3EX. Die Stärke dieses Treibers beruht auf dem Einsatz eines Aramid/Kohlenstoff-Verbundwerkstoffs in seiner Membran, der ursprünglich für das Modell S-1EX entwickelt wurde. Zusätzlich findet Pioneers exklusive LDMC-Magnetschaltkreis-Technologie Anwendung, um die Linearität über den Bereich von niedrigen bis hohen Ausgangspegeln aufrecht zu erhalten und Verzerrungen auf ein Mindestmaß zu reduzieren.

Bassgehäuse-Konstruktion

Die einzigartige Form des Modells S-3EX beruht auf einer logischen Notwendigkeit. Damit der Zeitpunkt des Eintreffens vor vom CST und den beiden Bass-Treibern abgegebenen Schallwellen an der Hörposition synchronisiert werden kann, ist jeder Bass-Treiber auf einem Dämpfer montiert, der zur Erzeugung einer äußerst delikaten, als „Präzisionskurve“ bezeichneten Kurve dient (siehe nachstehendes Diagramm). Außerdem ist dieser Dämpfer, der aus einer bis zu 100 mm dicken Faserplatte mittlerer Dichte (MDF) besteht, stark genug, um der Antriebskraft der Treiber zu widerstehen. Da die Bassreflexöffnung außerdem aus einem extrem dicken MDF-Block geschnitten wurde, werden Windgeräusche reduziert, was zu einer klaren Wiedergabe der tiefen Bässe führt.

Frequenzweichen

Bei den Frequenzweichen finden ausschließlich hochwertigste Bauteile Anwendung, Alle im Signalweg vorhandenen Luftspulen, induktionsfreien Widerstände und Folienkondensatoren wurden sorgfältig ausgewählt und für den CST-Treiber optimiert, um das Signal so transparent wie möglich zu machen. Bei den Bass-Treibern werden Siliziumstahlplattenkern-Induktoren eingesetzt, die Verzerrungen und Verluste bei der Energieübertragung auf ein Mindestmaß reduzieren. Anstatt eine Platine zu verwenden, sind alle Bauteile direkt mit den entsprechenden Verdrahtungsmaterialien verbunden, was minimale Verluste und höchste Leistung gewährleistet.

Zusammenarbeit mit Air Studios

Seit seiner Gründung durch George Martin im Jahre 1969 hat sich Londons Air Studios die uneingeschränkte Hochachtung zahlloser Musiker erworben, die es als das führende Tonstudio der Welt zu schätzen gelernt haben. Das Gütesiegel, das dem Modell S-3EX von Air Studios verliehen wurde, bürgt dafür, dass dieser Lautsprecher zur Erzeugung des hochwertigen Klanges im Stande ist, den Spitzenprofis bei der Sound Kreation verlangen.

AIR STUDIOS

Installation und Aufstellung

Installationsverfahren

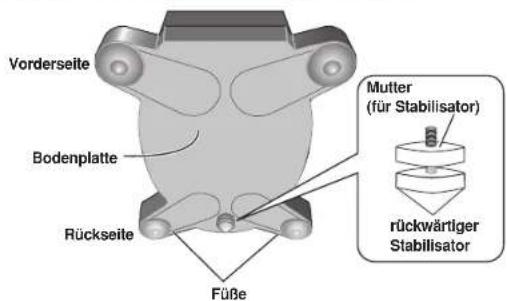

Dieses Lautsprechersystem ist auf drei Punkten gelagert (auf den beiden vorderen Füßen und dem rückwärligen Stabilisator, der zwischen den beiden hinteren Füßen angeordnet ist).

1 Legen Sie die Untersetzer für die Stabilisatoren am vorgesehenen Aufstellungsort des Lautsprechers auf den Boden.

2 Stellen Sie den Lautsprecher auf die Untersetzer für die Stabilisatoren.

3 Falls entweder der linke oder der rechte hintere Fuß den Boden berührt, ohne dass der rückwärtige Stabilisator ihn berührt, so dass der Lautsprecher am gewählten Aufstellungsort nicht waagerecht steht, stellen Sie die Länge des rückwärtigen Stabilisators so ein, dass er den Boden berührt, bevor einer der hinteren Füße ihn berührt.

4 Legen Sie die mitgelieferten Fußpolster unter die hinteren Füße, damit der Lautsprecher nicht auf dem Fußboden verrutschen kann.

Wählen Sie Fußpolster der am besten geeigneten Dicke unter den verschiedenen Ausführungen der mitgelieferten Fußpolster aus.

Anbringen der Kippschutz-Befestigung

- Befestigen Sie die Metallarretierung mit der mitgelieferten Schraube an der Rückwand des Lautsprechers.

• Führen Sie eine im Fachhandel erhältliche verstärkte Schnur durch die Metallarretierung, um den Lautsprecher an der Wand zu sichern. Vergewissern Sie sich, dass das Tragvermögen der Wand für das Gewicht des Lautsprechers ausreicht. Überzeugen Sie sich nach der Befestigung der Schnur, dass der Lautsprecher nicht umkippen kann.
• Durch ein Umkippen kann der Lautsprecher beschädigt werden.
• Befestigen Sie die Metallarretierung nicht direkt an der Wand, Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer verstärkten Schnur vorgesehen, um ein Umkippen des Lautsprechers zu verhindern.

Rückwand des Lautsprechers

- Führen Sie eine verstärkte Schnur wie im obigen Diagramm gezeigt durch die Metallarretierung, um den Lautsprecher an der Wand zu sichern.

Stellen Sie diesen Lautsprecher weder an einem Ort, an dem er direkter Sonneneinstrahlung ausgesetzt ist, noch in der Nähe von Heizkörpern oder einer Klimaanlage auf. Anderenfalls besteht die Gefahr, dass sich das Lautsprechergehäuse verzieht oder verfärbt und der Lautsprecher beschädigt wird.

Pioneer lehnt jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

Wichtiger Hinweis

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und einen Unfall verursacht oder beschädigt wird.
• Stellen Sie den Lautsprecher zur Sicherheit nicht an einem Ort auf, an dem er bei einem Erdbeben umkippen und auf eine schlafende Person stürzen könnte.
• Da dieser Lautsprecher ein Gewicht von 48 kg besitzt, ist es äußerst gefährlich, die Mutter des Stabilisators zu justieren, während der Lautsprecher in einer geneigten Stellung genalten wird. Bitte legen Sie den Lautsprecher zum Anziehen der Mutter unbedingt auf eine weiche Unterlage (z.B. eine auf dem Boden ausgebreitete Decke), damit der Fußboden nicht zerkratzt wird, und führen Sie die Installation mit mindestens zwei Personen aus.

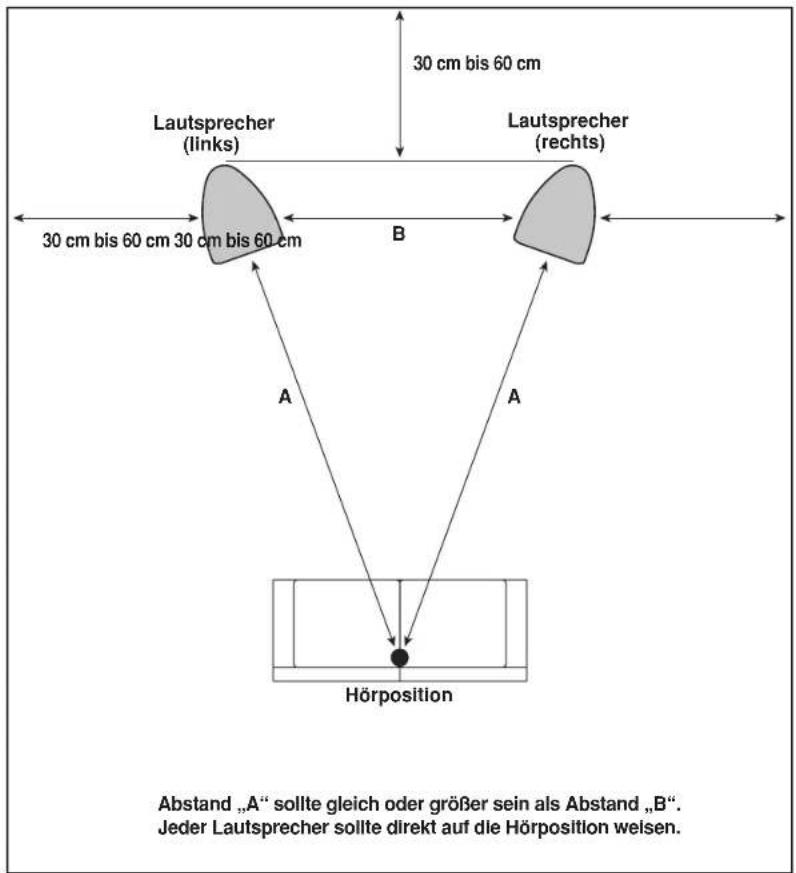

Wahl des Aufstellungsortes

Die Art der Platzierung im Hörraum übt einen großen Einfluss auf die Gesambleistung des Lautsprechersystems S-3EX hinsichtlich Basswiedergabe, känglicher Genauigkeit und Abbildungstreue aus. Da jeder Raum andere akusliche Eigenschaften besitzt, sind die Angaben in diesem Abschnitt lediglich als Anhaltspunkle zu betrachten. Die für den jeweiligen Hörraum optimalen Ergebnisse lassen sich nur durch ein Experimentieren mit verschiedenen Anordnungen der Lautsprecher erhalten. Bitte orientieren Sie sich bei der Bestimmung der optimalen Platzierung der Lautsprecher am nachstehenden Schema.

Deutsch

Wichtiger Hinweis

- In Gegenden, in denen eine hohe Luftfeuchtigkeit herrscht, sollte ein Entfeuchtungsapparat, in sehr trockenen Gebieten ein Luftbefeuchter zur Korrektur der Luftfeuchtigkeit im Aufstellungsraum verwendet werden. Vermeiden Sie eine Aufstellung der Lautsprecher an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist, oder in der Nähe von Heizkörpern.

Anschließen an einen Verstärker

Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Laulsprechers. Bitte beachten Sie die folgenden Hinweise bei der Auswahl des Lautsprecherkabels, damit Sie die optimale Leistung von Ihrem Lautsprechersystem erhalten;

• Verwenden Sie ein möglichst dickes Lautsprecherkabel der minimal erforderlichen Länge.
• Falls die für den Anschluss des linken und rechten Lautsprechers erforderliche Länge der beiden Lautsprecherkabel unterschiedlich ist, verwenden Sie trotzdem zwei Kabel der gleichen (größeren) Länge.
• Kabel besitzen unterschiedliche Eigenschaften. Verwenden Sie daher stets zwei Kabel des gleichen Typs zum Herstellen eines Anschlusses.
• Wählen Sie Kabel mit einem möglichst geringen Widerstand aus, und vergewissern Sie sich nach dem Herstellen der Anschlüsse, dass die Kabel sicher an den Eingangsklemmen des Lautsprechers und an den Lautsprecherklemmen des Verstärkers befestigt sind.

Anschließen der Kabel

1 Schalten Sie den Verstärker aus.
2 Schließen Sie die Lautsprecherkabel an die (unteren) Eingangsklemmen an der Rückwand jedes Lautsprechers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (-) gepolt.
3 Schließen Sie das andere Ende jedes Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

• Drehen Sie die Kappenknöpfe der unteren Eingangsklemmen nach links (im Gegenuhrzeigersinn), führen Sie die blanken Drähte jedes Lautsprecherkabels in die Löcher in den Polbolzen ein, und ziehen Sie die Knöpfe dann wieder an, um sowohl die Kurzschlussbrücken als auch die Dränte in den Klemmen zu sichern.
• Bananenstecker können ebenfalls für den Anschluss an den Lautsprecherklemmen verwendet werden. In einem solchen Fall müssen die Kappenknöpfe vorner von den Polbolzen entfernt werden.
• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.
• Falls ein Paar Lautsprecher versehentlich mit vertauschter Polarität an einen Verstärker angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

Einzelverdrahtungs-Anschluss

Um einen Einzelverdrahtungs-Anschluss herzustellen, verbinden Sie jeweils die HF-Klemme (Mitten und Höhen) unter Verwendung einer der Kurzschlussbrücken im Lieferumfang dieses Lautsprechers mit der LF-Klemme (Tielen), und schließen Sie dann wie in der nachstehenden Abbildung gezeigt den Draht des positiven (+) Kanals vom Verstärker an einen beliebigen der beiden roten Polbolzen, und den Draht des negativen (-) Kanals vom Verstärker an einen beliebigen der beiden schwarzen Polbolzen an.

Doppelverdrahtungs-Anschluss

Bei der Doppelverdrahtung werden die Klemmen HF (mittlerer und hoher Frequenzbereich) und LF (liefer Frequenzbereich) jedes Lautsprechers separat an den Verstärker angeschlossen. Da der CST-Treiber und die Bass-Treiber unabhängig voneinander direkt an den Versstärker angeschlossen werden, bietet Ihnen diese Anschlussmethode die Möglichkeit, den Kabeltyp für jeden Treiber zu optimieren. Verbinden Sie ein Kabelpaar mit dem unteren Polbolzenpaar (Frequenzweiche für Bass-Treiber), und ein zweites Kabelpaar mit dem oberen Polbolzenpaar (Frequenzweiche für CST-Treiber. Schließen Sie dann beide Kabelpaare an die entsprechenden Lautsprecherklemmen des Verstärkers an. Achten Sie sorgfältig darauf, wie in der nachstehenden Abbildung gezeigt beide positiven (=) Kabel an die positiven (=) Klemmen, und beide negativen (=) Kabel an die negativen (=) Klemmen am Verstärker anzuschließen.

Deutsch

Zweiverstärkeranschluss

Die höchste Leistung wird von einem Doppelverdrahtungs Anschluss erzielt, wenn separate Verstärker für die Tiefen und die Mitten/Höhen verwendet werden. Zwei verschiedene Konfigurationen sind möglich, die generell als horizontaler und vertikaler Zwelverstärkeranschluss bezeichnet werden.

Achtung

Achten Sie unbedingt darauf, die Kurzschlüssbügel zu entfernen, bevor Sie die Lautsprecherkabel in einem Zweiverstärkeranschluss verbinden. Anderenfalls besteht die Gefahr, dass die Verstärker beschädigt werden.

Vertikaler Zweiverstärkeranschluss

Bei dieser Konfiguration werden zwei identische Stereoverstärker für den Anschluss der Lautsprecher verwendet. Wie aus der nachstehenden Abbildung ersichtlich, treibt dabei jeweils ein Kanal jedes Verstärkers den hohen Frequenzbereich, während der andere Kanal den tiefen Frequenzbereich treibt.

Verbinden Sie einen Kanal des Verstärkers über ein Kacelpaar mit dem unteren Polbolzenpaar (Frequenzweiche für Bass-Treiber).

Verbinden Sie dann den anderen Kanal des Verstärkers über ein zweites Kabelpaar mit dem oberen Polbolzenpaar (Frequenzweiche für CST-Treiber).

Achten Sie sorgfältig darauf, beide positiven (−) Kabel an die positiven (−) Klemmen, und beide negativen (−) Kabel an die negativen (−) Klemmen am Verstärker anzuschließen.

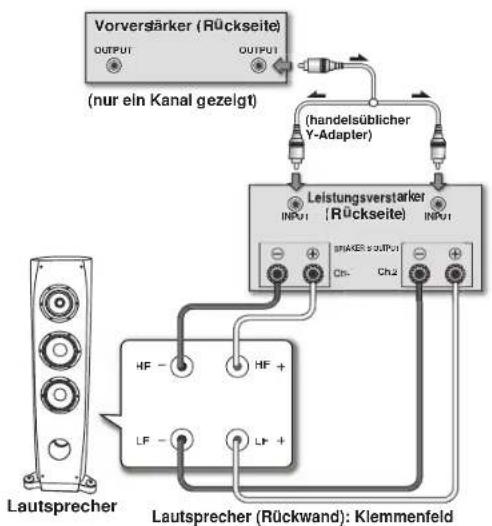

Horizontaler Zweiverstärkeranschluss

Bei dieser Konfiguration können verschiedene Stereoverstärker zum Treiben des Tieftöners und des Hochtöners des Lautsprechers verwendet werden (z.B. ein Röhrenverstärker für die Höhen und ein Festkörperverstärker für die Tiefen). Wie aus der nachstehenden Abbildung ersichtlich, treibt jeder Kanal des einen Verstärkers jeweils den Tieftöner eines Lautsprechers, während jeder Kanal des anderen Verstärkers jeweils den Hochtöner eines Lautsprechers treibt.

Diese Anschlussmethode setzt voraus, dass beide Verstärker die gleiche Verstärkung aufweisen; anderenfalls wird keine einwandfreie Balance zwischen dem Pegel der Tiefen und dem der Mittien und Höhen erhalten. Bitte konsultieren Sie im Zweifelsfall Ihren Fachhändler.

Sonstige Informationen

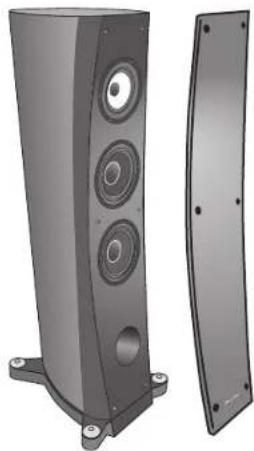

Anbringen/Entfernen der Frontverkleidung

Die Frontverkleidungen dieses Lautsprechersystems können wie folgt angebracht und abgenommen werden:

1 Zum Anbringen der Frontverkleidung bringen Sie die Löcher im Lautsprecher mit den Stiften an der Frontverkleidung zur Deckung, und drücken Sie die Frontverkleidung dann fest gegen den Lautsprecher.
2 Zum Abnehmen der Frontverkleidung ergreifen Sie ihre Unterkante mit beiden Händen, und ziehen Sie sie sacht nach vorn, um den unteren Teil der Frontverkleidung vom Lautsprechergehäuse zu trennen.
3 Schieben Sie die Hände bis auf die Mitte der Frontverkleidung nach oben, und ziehen Sie erneut sacht an der Frontverkleidung. Dadurch wird der mittlere Teil vom Lautsprechergehäuse getrennt.
4 Wiederholen Sie den gleichen Vorgang abschließend im oberen Bereich der Frontverkleidung, um diese vollständig vom Lautsprecher abzunehmen.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergchäuses mit einem trockenen Tuch entfernen. Falls hartnäckige Schmutzlecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5–6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzlecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Technische Daten

Gehäuse	Freistenhender Bassrefextyp(magnetisch abgeschirmt)
Aufbau	Dreitweg-System
Tiefläner	16-cm-Konus x 2
Mittel-Hochtöner	14-cm-Konuslautsprecher/3-cm-Kalottenlautsprecher
Nennimpedanz	6 Ω
Frequenzgang	30 Hz bis 100 kHz
Empfindlichkeit	88,5 dB (2,83 V)
Maximale Belasbarkeit	160 W
Außenabmessungen	350 (B) x 1924 (H) x 541 (T) mm
Masse	48 kg

Mitgeliefertes Zubehör

Untersetzer für Stabilisatoren	3
Fußpolster	3 Ausführungen, je 2 Stok.
Metallarretierung	1
Schraube (für Metallarretierung)	1
Frontverkleidung	1
Bedienungsanleitung

Hinweis

Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

Magnetische Abschirmung

Dieses Lautsprechersystem ist mit einer magnetischen Abschirmung ausgestattet. Je nach Aufstellungsort kann es jedoch vorkommen, dass Farbstörungen auftreten, wenn dieser Lautsprecher in unmittelbarer Nähe eines Fernsengerätes platziert wird.

In einem solchen Fall schalten Sie das Fernsehgerät aus, warten Sie etwa 15 bis 30 Minuten lang, und schalten Sie es dann erneut ein. Falls sich die Störung auf diese Weise nicht beseitigen lässt, stellen Sie den Lautsprecher in einem größeren Abstand vom Fernsehgerät auf.

C ist eine Marke, mit der Geräte gekennzeichnet sind, die mit Pioneers Phase Control-Technologie ausgestaltet sind. Diese Technologie gewährleistet eine hochwertige Klangreproduktion des betreffenden Geräles durch eine Verbesserung der Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2007 Pioneer Corporation.

Alle Rechte vorbehalten.
