S-3EX-W - Haut-parleur PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur passif
Marque	Pioneer
Modèle	S-3EX-W
Nombre de voies	2 voies
Type d'enceinte	Bibliothèque
Impedance nominale	6 ohms
Sensibilité	87 dB (1 W/1 m)
Réponse en fréquence	40 Hz - 20 kHz
Puissance admissible	150 W
Dimensions (L x H x P)	25 cm x 40 cm x 30 cm
Poids	12 kg (pièce)
Alimentation	Aucune (passif)
Matériau du boîtier	MDF avec finition blanche
Connectique	Bornier à vis
Entretien et nettoyage	Chiffon doux sec, éviter produits abrasifs
Sécurité	Ne pas exposer à l'humidité ni aux sources de chaleur
Pièces détachées et réparabilité	Contacter un service agréé Pioneer
Informations générales	Conçu pour une écoute musicale de haute qualité

FOIRE AUX QUESTIONS - S-3EX-W PIONEER

Quel ampli est recommandé pour le Pioneer S-3EX-W ?

Un ampli stéréo de puissance nominale entre 50 et 150 W sous 6 ohms est recommandé. Évitez les amplis de très faible puissance (<30 W) pour ne pas saturer en forte écoute.

Puis-je utiliser ce haut-parleur comme enceinte centrale ?

Le S-3EX-W est une enceinte bibliothèque conçue pour les voies principales gauche/droite. Il peut être utilisé comme centrale si vous l'orientez horizontalement, mais cela peut altérer la dispersion sonore.

Comment nettoyer la finition blanche ?

Utilisez un chiffon doux légèrement humide (sans détergent) pour dépoussiérer. Évitez les produits chimiques qui pourraient endommager le revêtement.

Quelle est l'impédance du S-3EX-W ?

L'impédance nominale est de 6 ohms. Vérifiez que votre ampli supporte cette charge.

Puis-je bi-câbler ou bi-amplifier ce modèle ?

Le bornier fourni permet le bi-câblage si vous retirez les ponts métalliques. Pour la bi-amplification, assurez-vous que votre ampli le permet.

Quelle est la puissance maximale admissible ?

La puissance admissible est de 150 W RMS. Une puissance supérieure peut endommager le haut-parleur.

Comment placer les enceintes pour un meilleur son ?

Placez-les à hauteur d'oreille, à au moins 30 cm du mur arrière, et orientées vers la position d'écoute. L'écart entre les enceintes doit former un triangle équilatéral avec l'auditeur.

Le S-3EX-W est-il livré avec des câbles ?

Non, les câbles d'enceinte ne sont pas inclus. Vous devez les acheter séparément (section recommandée : 2,5 mm² pour des longueurs jusqu'à 3 m).

Que faire en cas de grésillement ou distorsion ?

Vérifiez les connexions des câbles, l'impédance, et la puissance de l'ampli. Une distorsion peut provenir d'un ampli sous-dimensionné poussé à fort volume.

Où trouver des pièces de rechange ?

Contactez un centre de service agréé Pioneer. Les haut-parleurs et pièces électroniques sont disponibles via le réseau SAV.

MODE D'EMPLOI S-3EX-W PIONEER

Nous vous remercions d'avoir acheté ces enceintes acoustiques Pioneer, Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Sommaire

Avant de commencer

Contenu de l'emballage

A propos de la série EX

Technologies à l'appui du S-3EX....14
CST....14
Diaphragme en graphite céramique....14
Diaphragme en all-age de magnésium....14
Haut-parleurs de graves 15
Ebénisterie 15
Filtres....15
Collaboration avec Air Studios....15

Installation et placement

Instructions d'installation....16

Fixation de l'attache antichute .... 16

Choix d'un emplacement pour les enceintes acoustiques ..... 17

Connexions

Connexions à un amplificateur....18

Câblage....18

Mono-câblage....19

Bi-câblage 19

Câblage pour bi-amplification....20

Autres informations

Mise en place et retrait de la grille 21

Entretien de l'enceinte 21

Fiche technique 21

Si vous souhaitez vous débarrasser de cet appareil, ne le melz pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agrôes ou à un détaillant (si vous rachotez un appareil similaire neut).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités ocales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les apparels dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

K058 A Fr

- L'impédance nominale de ces enceintes acoustiques est de 6 Ω. Raccordez ces enceintes à un amplificateur dont l'impédance de charge va de 4 Ω à 16 Ω (un modèle pour lequel "4 Ω–16 Ω" est indiqué sur les bornes de sortie de haut parleurs).

Pour éviter d'endommager les enceintes par une surcharge de puissance, observez les précautions suivantes :

• Ne fournissez pas aux enceintes acoustiques une puissance électrique dépassant l'entrée maximale autorisée.
• Si vous utilisez un égaliseur graphique pour accentuer les hautes fréquences, n'élevez pas trop le volume de l'amplificateur.
• N'essayez pas de pousser un amplificateur de faible puissance à produire un volume sonore élevé, car l'augmentation rapide de la distorsion harmonique pourrait endommager les haut-parleurs.

Précautions d'installation

• Lors de l'installation de l'enceinte, veillez à ce qu'elle soit fermement immobilisée et évitez les endroits où sa chute pourrait être dangereuse, notamment lors d'une catastrophe naturelle, telle qu'un séisme.
• Ne fixez pas les enceintes sur une paroi ou au plafond, car elles pourraient tomber et provoquer des blessures.
• N'installez pas les enceintes en hauteur au plafond ou sur une paroi. Si elles sont mal installées, les grilles pourraient tomber et provoquer des dégâts, voire des blessures.
• Mettez votre système audiovisuel hors tension et débranchez-le, puis consultez le mode d'emploi avant de brancher des composants. Prenez soin d'utiliser correctement les cordons de raccordement.

Précautions d'emploi

• Ne placez pas l'enceinte sur une surface instable, car en tombant, elle pourrait provoquer des blessures et être endommagée.
• N'utilisez pas les enceintes pour produire des sons distordus pendant une longue période, car ceci pourrait provoquer un incendie.
• Ne montez pas et ne vous asseyez pas sur les enceintes et ne laissez pas des enfants jouer sur celles-ci.
• Ne posez pas d'objets lourds ou volumineux sur le dessus des enceintes.
• Ne placez pas d'objets magnétiques tels que des tournevis ou des pièces en métal près du tweeter ou du médium. Comme ces haut-parleurs utilisent des aimants puissants, ces objets pourraient être attirés, provoquant des dégâts aux haut-parleurs ou endommageant leur diaphragme.

ATTENTION

Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées. D3-4-2-2-3_A_Fr

Contenu de l'emballage

Bases pour pointes de découplage x3

Cales en liège 3 types, 2 de chaque

Attache antichute x1

Vis (pour attache antichute) x1

Grille x1

Mode d'emploi

A propos de la série EX

Tirant parti du riche savoir-faire technologique qui a permis de créer la série-phare d'enceintes acoustiques TAD de Pioneer, la série EX a été mise au point afin de proposer ce qu'il y a de mieux dans cette catégorie.

Le design et la production de la série EX résultent d'un effort international qui a fait converger la quintessence des technologies de Pioneer dans le domaine des haut-parleurs.

Technologies à l'appui du S-3EX

CST

La pièce maîtresse du système est le haut-parleur concentrique CST (Coherent Source Transducer) qui repose sur les technologies utilisées dans la série TAD. Le diaphragme du tweeter est installé de façon concentrique à la base du cône du médium, constituant ainsi une source ponctuelle, allant de 400 Hz à 100 kHz. Le CST procure un équilibre spectral parfait entre les sons directs et réfléchis qui parviennent aux oreilles de l'auditeur. Il fournit ainsi un son plus homogène dans toute la salle d'écoute et améliore l'image soncre.

Diaphragme en graphite céramique

Le tweeter du CST est muni d'un diaphragme en graphite-céramique qui présente des caractéristiques de rigidité et d'amortissement de haut niveau. Elles en font un des meilleurs matériaux actuellement disponibles pour les enceintes acoustiques haut de gamme. Sa légéreté et sa rigidité exceptionnelles permettent de repousser la résonance du diaphragme bien au-delà de la plage audible.

Diaphragme en alliage de magnésium

Le haut-parleur médium du CST possède un diaphragme en alliage de magnésium dont la légèreté et les pertes internes élevées assurent un excellent régime transitoire et une coloration minimale des sons médium.

Haut-parleurs de graves

Le Haut-parleur de graves illustré ci-dessous sert de base à l'enceinte acoustique S-3EX. La rigidité de sa membrane provient du matériau composite en aramide/carbone, créé lors de la mise au point du S-1EX. La technologie des circuits magnétiques LDMC, exclusive à Pioneer, a été intégrée afin de réduire la distorsion et de préserver la linéarité, quel que soit le niveau.

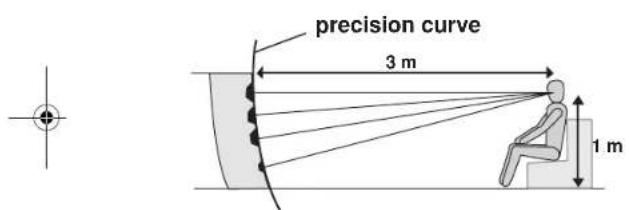

La forme unique du S-3EX a une fonction bien précise. Afin de synchroniser les temps d'arrivée des sons provenant du CST et des deux haut-parleurs de graves, chacun d'eux est placé sur un baffle incurvé selon le principe de la "precision curve" (cf. L'illustration ci-dossous). Réalisé en MDF (Medium Density Fiberboard) d'une épaisseur allant jusqu'à 100 mm, ce baffle est par ailleurs suffisamment rigidie pour contenir la force des haut-parleurs. De plus, l'évent Bass-reflex est taillé dans un bloc extrêmement épais de MDF, ce qui réduit les bruits d'air et fournit des graves profonds et clairs.

Filtres

Les filtres n'utilisent que des composants hors pair. Disposés sur le parcours du signal, des bobines à air, des résistances non inductives et des condensateurs à film ont été choisis et optimisés avec soin de sorte que le CST puisse procurer la plus grande transparence possible. Les haut-parleurs de graves font appel à des inductances à noyau en plaque d'acier au silicium pour minimiser la distorsion et les pertes pendant le transfert d'énergie. Tous les composants sont reliés directement à leurs câbles respectifs et non pas à une carte de circuit imprimé, ce qui garantit des pertes minimales et des performances maximales.

Collaboration avec Air Studios

Depuis leur fondation à Londres par George Martin en 1969, les Air Studios ont acquis le respect d'une foule d'artistes qui les considèrent comme les meilleurs studios d'enregistrement au monde. Le label "Air Studios" décerné aux S-3EX indique que ces enceintes acoustiques sont capables de restituer la haute qualité sonore exigée par les ingénieurs du son les plus réputés du monde.

Installation et placement

Instructions d'installation

Cette enceinte repose sur trois points (les deux pattes avant et la pointe de découplage arrère située entre les deux pattes arrêté).

1 Choisissez l'emplacement de l'enceinte, puis placez les bases des pointes de découplage sur le sol.

2 Placez l'enceinte sur les bases de pointes de découplage.

3 Si la patte arrière gauche ou droite touche le sol avant la pointe de découplage arrière, empêchant l'enceinte de reposer à plat sur sa surface d'emplacement, ajustez la pointe de découplage arrière de sorte qu'elle touche le sol avant les pattes arrière.

4 Placez les cales de liège fournies sous les pattes arrières pour stabiliser l'enceinte.

Parmi les différents types fournis, choisissez les cales ayant l'épaisseur la plus apropriée.

Fixation de l'attache antichute

- Au moyen de la vis fournie, fixez fermement l'attache sur la face arrière de l'enceinte.

• Faites passer un cordon suffisamment solide, disponible dans le commerce, dans l'attache pour relier l'enceinte à une paroi. Assurez-vous que celle-ci est suffisamment résistante pour supporter le poids de l'enceinte. Après la fixation de l'enceinte, assurez-vous qu'elle ne puisse pas tomber.
• Si elle devait tomber, l'enceinte subirait des dégâts.
• Ne fixez pas l'attache directement sur une paroi, Elle doit être utilisée uniquement avec un cordon pour prévenir la chute de l'enceinte.

Face arrière de l'enceinte

- Faites passer deux cordons renforcés par l'attache et fixez l'enceinte sur une paroi comme illustré ci-dessus.

N'installez pas les enceintes en plein soleil et évitez de les placer près d'appareils de chauffage ou de climatiseurs, car ceci pourrait gondoler et décolorer les enceintes et endommager leurs haut-parleurs.

Pioneer n'assume aucune responsabilité en cas de dégâts causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d'utilisation, des catastrophes naturelles, etc.

Important

• Ne placez pas l'enceinte sur une surface instable, car en tombant, elle pourrait provoquer des blessures et être endommagée.
• Par mesure de précaution, ne placez pas l'encente à un endroit où, en cas de séisme, elle pourrait tomber sur une personne pendant son sommeil.
• Comme l'enceinte pèse environ 48 kg, il est dangereux d'essayer d'ajuster l'écrou de la pointe de découplage en inclinant l'enceinte. Posez l'appareil sur une surface douce, telle qu'une couverture, de sorte qu'elle n'abime pas le plancher et procédez à deux personnes au moins pour effectuer l'installation.

Choix d'un emplacement pour les enceintes acoustiques

L'emplacement des enceintes S-3EX dans votre salle d'écoute aura une grande répercussion sur les qualifiés d'ensemble de la restitution, en terme de performances des graves, d'image sonore et de précision tonale. Tous les locaux étant différents, cette section ne peut prétendre qu'à servir de guide. C'est en procédant à diverses expérimentations que vous obtiendrez les meilleurs résultats.

Utilisez le graphique suivant comme guide pour déterminer l'emplacement idéal des enceintes.

Français

La distance "A" doit être égale ou supérieure à la distance "B". Chaque enceinte doit être orientée vers la position d'écoute.

Important

- Dans une pièce très humide, utilisez un déshumidificateur, en revancho, dans une pièce très sèche, faites appel à un humidificateur pour ajuster le niveau d'humidité ambiante. Évitez de placer les enceintes en plein soleil ou à proximité d'équipements de chauffage.

Connexions

Connexions à un amplificateur

Les câbles d'enceintes, nécessaires pour le branchement à un ampii, ne sont pas fournis avec cette enceinte acoustique. Terez compte des facteurs suivants lorsque vous choisissez les câbles d'enceinte, de manière à obtenir le meilleur de vos enceintes acoustiques :

• Si possible, utilisez des câbles d'enceinte de gros calibre et d'une longueur minimale.
• Si la longueur des câbles pour les enceintes gauche et droite est différente, ajustez les deux câbles à la distance la plus longue des deux.
• Les câbles ont des caractéristiques différentes. Tenez compte de ce point lorsque vous les choisissez.
• Sélectionnez des câbles dont la résistance est la plus faible possible et veillez à ce que les connexions soient suffisamment solides aux niveaux des enceintes et de l'amplificateur.

Câblage

1 Mettez l'amplificateur hors tension.
2 Branchez les câbles d'enceinte sur les bornes d'entrée (inférieures) à l'arrière de l'enceinte. En ce qui concerne les polarités des bornes, la rouge est positive (+) et la noire est négative (-).
3 Raccordez l'autre extrémité des câbles aux bornes de sortie d'enceinte de l'amplificateur (pour plus d'informations, consultez le mode d'emploi de votre amplificateur).

• Saisissez le bouton sur les bornes d'entrée inférieures et tournez-le vers la gauche (sens antihoraire), insérez les fils du câble d'enceinte dans l'orifice du montant de borne, puis tournez le bouton pour serrer le strap et les fils.
• Vous pouvez également utiliser une liche banane pour cette connexion. Dans ce cas, vous devrez d'abord enlever le capuchon présent sur le bouton de la borne d'entrée.
• Après avoir branché les câbles sur les bornes, tirez légèrement sur ceux-ci pour vous assurer que leur extrémité est correctement serrée. De mauvaises connexions sont la source de parasites, voire d'interruption du signal.
• Si les fils des câbles ressortent des bornes et s'ils entrent en contact mutuellement, l'amplificateur subira une charge additionnelle excessive qui pourra stopper son fonctionnement, voire l'endommager.
• A l'écoute d'une paire d'enceintes raccordée à un amplificateur, si la polarité d'une des enceintes (gauche ou droite) est inversée, vous n'obliendrez pas un effet stéréophonique normal.

Pour les connexions en monocâblage, raccordez les sections médium aigus et basses fréquences du filtre au moyen des straps fournis puis raccordez le câble (+) de votre amplificateur à la borne de connexion rouge et le câble (−) de votre amplificateur sur la borne de connexion noire, comme illustré ci-après.

Enceinte (arrière) : Panneau d'entrée

Bi-câblage

Lors d'une connexion en bi-câblage, vous branchez indépendamment les enceintes sur leurs entrées haute fréquence et basse fréquence respectives. Le CST et les haut-parleurs de graves sont ainsi indépendamment raccordés à l'amplificateur, ce qui vous laisse l'occasion d'optimiser le type de câble pour chacun des haut-parleurs. Raccordez un jeu de câbles sur le jeu inférieur de bornes de connexion (filtre spécifique des haut-parleurs de graves). Raccordez ensuite le second jeu de câbles sur les bornes de connexion supérieures (filtre spécifique du CST). Ensuite, raccordez les deux jeux de câbles sur les bornes adéquates de votre amplificateur. Prenez bien soin de raccorder les deux câbles (+) sur les bornes (+) de l'amplificateur et les deux câbles (-) sur les bornes (-) de l'amplificateur, comme illustré ci-dessous.

Enceinte (arrière) : Panneau d'entrée

Câblage pour bi-amplification

La bi-amplification permet d'obtenir d'excellentes performances en laisant appel à des amplificateurs distincts pour les sections de fréquences basses et médiurn-aigus. Deux configurations, habituellement appelées bi-amplification horizontale et verticale, sont possibles.

Attention

Enlever les straps avant de raccorder les câbles d'enceintes pour une bi-amplification; faute de quoi vous risqueriez d'endommager vos amplificateurs.

Dans cette configuration, des amplificateurs stérée identiques sont utilisés pour chaque enceinte. Un canal de chaque amplificateur est dédié à la section basses fréquences tandis que l'autre canal est dédié à la section hautes fréquences, comme illustré ci-dessous.

Raccordez le premier canal d'amplificateur au jeu inférieur des bornes de connexion (filtre spécifique des haut-parleurs de graves) à l'aide d'un jeu de câbles.

Raccordez ensuite l'autre canal d'amplificateur au jeu supérieur de bornes de connexion (filtre spécifique du CST) à l'aide d'un autre jeu de câbles.

Prenez bien soin de raccorder les deux câbles (+) sur les bornes (+) de l'amplificateur et les deux câbles (−) sur les bornes (−) de l'amplificateur.

Bi-amplification horizontale

Dans cette configuration, vous pouvez utiliser des amplificateurs différents pour les sections de fréquences basses et médium-aigus de vos enceintes (p. ex. des amplis à tube pour les hautes fréquences et des amplis à semi-conducteurs pour les basses fréquences). Chaque canal d'un ampli entraîne alors la section basses fréquences de chaque enceinte et chaque canal de l'autre ampli entraîne la section médium-aigus, comme illustré ci-dessous.

Cette méthode suppose que les deux amplificateurs aient le même gain; faute de quoi, un déséquilibre sera perçu dans la restitution des fréquences basses et médium-aigus. En cas de doute, veuillez consulter votre revendeur.

Autres informations

Mise en place et retrait de la grille

Cette enceinte est fournie avec une grille qui peut être mise en place et enlevée en procédant comme suit ;

1 Pour mettre la grille en place, faites correspondre les logements prévus sur l'enceinte avec les parties mâles de la grille et poussez fermement.
2 Pour enlever la grille, saisissez des deux mains le bas de la grille et tirez délicatement vers vous pour séparer la partie inférieure.
3 Glissez vos deux mains vers la partie médiane de la grille et à nouveau tirez doucement vers vous. La partie médiane de la grille se détachera alors du corps de l'enceinte.
4 Finalement, effectuez le même mouvement vers le haut de la grille et détachez-la complètement de l'enceinte.

Entretien de l'enceinte

Normallement. Il suffira de frotter les coffrets de ces enceintes avec un linge sec pour maintenir leur propreté. Au besoin, trempez un linge dans un détergent neutre allongé de 5 à 6 fois son volume d'eau et, après l'avoir bien essoré, utilisez-le pour frotter le coffret. N'utilisez pas de cire ou de détergent pour mobilier.

N'employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur les coffrets ou à proximité, car cela endommagerait leurs surfaces.

Fiche technique

Enceinte.... Type colonne, reflex bass-reflex (à blindage magnétique)

Configuration 3 votes
Haut-parleurs de graves. Côte de 16 cm x2
Medium / Tweeter.....Cône de 14 cm / Dome de 3 cm
Impédance nominale 6 Ω
Réponse en fréquence. De 30 Hz à 100 kHz
Sensibilité 88,5 dB (2,83 V)
Puissance d'entrée maximum. 160 W
Dimensions extérieures . . . 350 (L) mm x 1224 (H) mm x 541 mm (P)
Poids 48kg

Accessoires fournis

Bases pour pointes de découplage....3
Cales en liège....3 types, 2 de chaque
Attachc antichute 1
Vis (pour attache antichute) 1
Grille
Mode d'emploi

Remarque

Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations éventuelles.

Blindage magnétique

Ces enceintes acoustiques sont pourvues d'un blindage magnétique. Cependant, selon l'endroit de leur installation, une distorsion des couleurs peut se produire si ces enceintes sont disposées tout près d'un téléviscur.

Dans cette éventualité, mettez le téléviseur hors tension, puis remettez le sous tension 15 à 30 minutes plus tard. Si la difficulté subsiste, écartez les enceintes par rapport au téléviseur.

est une marque de commerce, appliquée sur un appareil la technologie "Phase Control" de Pioneer. Cette

technologie autorise une reproduction sonore de haut niveau par chaque composant grâce à une amélioration de la synchronisation d'ensemble des phases.
