S-3EX-W - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Passieve luidspreker
Merk	Pioneer
Model	S-3EX-W
Aantal wegs	2-wegs
Luidsprekertype	Boekenplank
Nominale impedantie	6 ohm
Gevoeligheid	87 dB (1 W/1 m)
Frequentierespons	40 Hz - 20 kHz
Toelaatbaar vermogen	150 W
Afmetingen (B x H x D)	25 cm x 40 cm x 30 cm
Gewicht	12 kg (stuk)
Voeding	Geen (passief)
Materiaal behuizing	MDF met witte afwerking
Aansluitingen	Schroefaansluitingen
Onderhoud en reiniging	Zachte droge doek, vermijd schurende producten
Veiligheid	Niet blootstellen aan vocht of warmtebronnen
Onderdelen en repareerbaarheid	Neem contact op met een erkende Pioneer-dienst
Algemene informatie	Ontworpen voor hoogwaardige muziekweergave

Veelgestelde vragen - S-3EX-W PIONEER

Welke versterker wordt aanbevolen voor de Pioneer S-3EX-W?

Een stereoversterker met een nominaal vermogen tussen 50 en 150 W bij 6 ohm wordt aanbevolen. Vermijd versterkers met een zeer laag vermogen (<30 W) om vervorming bij hoog volume te voorkomen.

Kan ik deze luidspreker als centerluidspreker gebruiken?

De S-3EX-W is een boekenplankluidspreker ontworpen voor de linker- en rechterhoofdkanalen. Hij kan als center worden gebruikt als u hem horizontaal plaatst, maar dit kan de geluidsverspreiding beïnvloeden.

Hoe reinig ik de witte afwerking?

Gebruik een zachte, licht vochtige doek (zonder wasmiddel) om stof te verwijderen. Vermijd chemicaliën die de afwerking kunnen beschadigen.

Wat is de impedantie van de S-3EX-W?

De nominale impedantie is 6 ohm. Controleer of uw versterker deze belasting ondersteunt.

Kan ik dit model bi-wiren of bi-ampen?

De meegeleverde aansluitingen maken bi-wiring mogelijk als u de metalen bruggen verwijdert. Voor bi-amping moet u ervoor zorgen dat uw versterker dit toestaat.

Wat is het maximale toegestane vermogen?

Het toegestane vermogen is 150 W RMS. Een hoger vermogen kan de luidspreker beschadigen.

Hoe plaats ik de luidsprekers voor de beste geluidsweergave?

Plaats ze op oorniveau, minimaal 30 cm van de achterwand, en gericht naar de luisterpositie. De afstand tussen de luidsprekers moet een gelijkzijdige driehoek met de luisteraar vormen.

Worden er kabels meegeleverd met de S-3EX-W?

Nee, luidsprekerkabels worden niet meegeleverd. U moet deze apart aanschaffen (aanbevolen doorsnede: 2,5 mm² voor lengtes tot 3 m).

Wat te doen bij gekraak of vervorming?

Controleer de kabelverbindingen, de impedantie en het vermogen van de versterker. Vervorming kan worden veroorzaakt door een te kleine versterker die op hoog volume wordt gebruikt.

Waar kan ik reserveonderdelen vinden?

Neem contact op met een erkend Pioneer-servicecentrum. Luidsprekers en elektronische onderdelen zijn verkrijgbaar via het servicenetwerk.

GEBRUIKSAANWIJZING S-3EX-W PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product. Lees de gebruiksaanwijzing aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de gebruiksaanwijzing op een veilige plaats voor eventuele naslag in de toekomst.

Inhoudsopgave

Voordat u begint

Inhoud van de doos

Informatie over de EX-serie

De technologie achter de S-3EX 44
CST. 44
Membraan van keramisch grafiet 44
Membraan van magnesiumlegering....44
Basdrivers 45
Constructie van de basbehuizing 45
Crossover-netwerken 45
Samenwerking met Air Studios 45

Installatie en opstelling

Installatie 46
Montage van het omvalpreventie materiaal 46
Kiezen van een plaats voor de luidsprekers....47

Aansluitingen

Aansluiten op een versterker....48
Aansluiten van de kabels 48
Enkeldraads verbindingen 49
Tweedraads verbindingen....49
Verbindingen voor biversterking 50

Aanvullende informatie

Bevestigen/verwijderen van het luidsprekerfront....51
Schoonmaken van de luidsprekerbehu zing 51
Technische gegevens 51

Doponoord dit product niet bij het gewone huishoudelijk afval wannoor u het wilt verwijzieren. Er bestaat con speciaal wettelijk voorgeschreven verzamelsysteem voor de ju ste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de I dstaten van de FU, Zwiftser and en Noonwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkoopount (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenceerd land bevindt kunt u contact donemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodzende zorgl u ervoor dat het verwijperde product op de juisle wijze wordt behandeld. opnieuw bruikbaar wordt gemaakt, I genecycleerd en het niet schadelijk is voor de gezondred en het milieu.

K058_A_Du

- De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de luidsprekers op een versterker aan met een belastingsimpedantie tussen 4 Ω en 16 Ω (een model met het opschrift "4 Ω -16 Ω" op de luidspreker uitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.
• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.
• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergoven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Zel de luidspreker op een stabiele ondergrond en let erop dat de luidspreker niet kan vallen en letsel veroorzaken bij een onvoorziene situatie of natuurramp (zoals een aardbeving).
• Bevestig de luidsprekers niet aan een muur of het plafond. De luidsprekers kunnen vallen en letsel veroorzaken.
• Monteer de luidsprekers niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg.
• Schakel de AV-apparatuur uit, haal de stekker uit het slopcontact en raadpleeg de gebruiksaanwijzingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden.
• Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in brand.
• Ga niet op de luidspreker zitten of slaan en laat ook niet kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.
• Leg geen voorwerpen die door magneten worden aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen, in de buurt van de tweeter of midrange. Aangezien er sterke magneten in de luidsorekers zijn, kunnen de voorwerpen worden aangetrokken met persoonlijk letsel of beschadiging van het membraan tot gevolg.

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3 A Du

Inhoud van de doos

Penvoeljes x3

Montageschijfjes 3 typen. clk 2 stuks

Metalen beugel x1

Schroef (voor metalen beugel) x1

Front x1

Handleiding

Informatie over de EX-serie

De EX-serie, die is uitgerust met de geavanceerde technologische know-how van Pioneer's topkwaliteit TAD-luidsprekerserie, is ontwikkeld met het doel een optimale luidsprekerkwaliteit te verwezenlijken binnen deze luidsprekerklasse.

Het ontwerp en de productie van de EX-serie is het resultaat van internationale samenwerking en dit product vertegenwoordigt het neusje van de zalm in Pioneer's luidsprekertechnologie.

De technologie achter de S-3EX

CST

De centrale driver van het systeem is de coherente brontransducer (CST) die gebaseerd is op de technologic gebruikt in TAD. Het tweetermembraan is concentrisch binnen de apex van de midrangeconus gemonteerd en levert een puntarangeluid van 400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale balans tussen de directe en weerkaatste geluidsgolven die het oor van de luisteraar bereiken, wat in een consistent geluid in de gehele luisterkamer en een verbelerd geluidsbeeld resulteert.

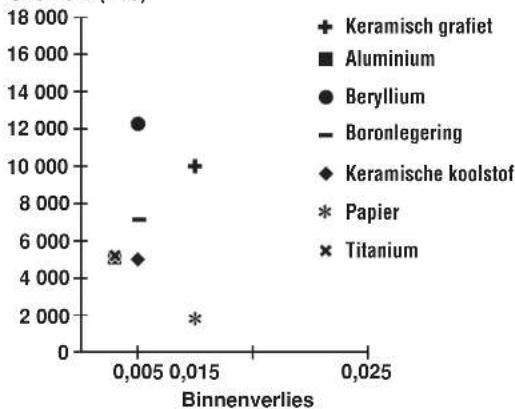

Membraan van keramisch grafiet

De tweeter van de CST heeft een membraan van keramisch grafiet dal sterkte- en dempingskarakteristieken van topniveau bezit die praktisch niet verwezenlijkt kunnen worden met andere materialien die tegenwoordig in audioluidsprekersystemen van betere kwaliteit worden gebruikt. Door het lichte gewicht en de uitzonderlijke sterkte van keramisch grafiet kunnen luidsprekers worden gebouwd waarvan de membraanresonantie ver boven het eigen hoorbare geluidsbereik liegt.

Snelheid (m/s)

Membraan van magnesiumlegering

De midrange van de CST is uitgerust met een membraan van magnesiumlegering dat gekenmerkt wordt door een licht gewicht en hoog binnenverlies, wat een uitzonderlijke transientie en minimale kleuring van de middentonen oplevert.

Basdrivers

De basdriver die hieronder is afgebeeld vormt de basis van het S-3EX luidsprekersysteem. De sclerkle van de driver wordt verkregen door het gebruik van aramide/koolstof composiet materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling van de S-1EX, in het membraan. Pioneer's exclusieve LDMC magnetische circuittechnologie is toegepast om de lineariteit vanaf de lage tot hoge uitgangsniveaus te behouden en een minimale vervorming te garanderen.

Constructie van de basbehuizing

De unieke vorm van de S-3EX is gebaseerd op een logische noodzakelijkheid. Om de aankomstlijd van het geluid van de CST en de twee basdrivers te synchronisoren, zijn de drivers op een klankbord gemonteerd dat dient om een hoge delicate curve, ook wel de "precisie-curve" genoemd, te kunnen creëren (zie de onderstaande albeciding). Het klankbord is gemaakt van 10 mm dik MDF (vezelplaat met middelmatige dichtheid) en is sterk genoeg om de aansturingskracht van de drivers te weerstaan. Bovendien is de baspoort uit een zeer dik blok MDF gesneden waardoor de windruis is verminderd en een duidelijk en diep basgeluid wordt verkregen.

Crossover-netwerken

De crossover-netwerken maken gebruik van hoogwaardige componenten. Door in het signaalpad spreekspoelen met luchtkern, niet-inductieve weerstanden en filmcondensators toe le passen die geoplimaliseerd zijn voor de CST-driver, wordt een zo groot mogelijke transparantie in het signaal verkregen. De basdrivers gebruiken siliconen inductors met een stalen plaat als kern waardoor vervorming en verlies tijdens de energie-overdracht worden geminimaliseerd. Alle componenten zijn rechtstreeks met de respectievelijke bedradingsmaterialen verbonden, in plaats van met een gedrukte circuitplaat, waardoor een minimaal signaalverlies en maximale prestatie worden verkregen.

Samenwerking met Air Studios

Sinds de oprichting door George Martin in 1969 heeft Air Studios in London, Engeland, onverdeeld respect verdiend van taloze articsten die deze als 's werelds beste opnamestudio beoordelen. Het Air Studios label dat aan de S-3EX is toegekend, betekent dat deze luidsprekers in staat zijn om het topkwaliteit geluid te produceren dat geëlist wordt door de beste muziekproducenten in de wereld.

AIR STUDIOS

Nederlands

45

Du

Installatie en opstelling

Installatie

Deze luidspreker rust op drie punten (de twee voorpoten en de achterpen die zich tussen de twee achterpolen bevindt).

1 Kies een geschikte plaats voor de luidspreker en leg de penvoetjes op de vloer.

2 Plaats de luidspreker op de penvoetjes.

3 Als de linker of rechter achterpoot de grond raakt voordat de achterpen deze raakt, waardoor de luidspreker niet vlak op de ondergrond rust, stelt u de achterpen zo af dat deze de grond raakt voordat een van de achterpoten dit doet.

4 Schuif de bijgeleverde montageschijfjes onder de achterpoten zodat de luidspreker stabiel staat.

Kies het montageschijfje met de juiste dikte uit de bijgeleverde montageschijfjes.

Montage van het omvalpreventie materiaal

- Maak de metalen beugel stevig met de bijgeleverde schroef aan de achterkant van de luidspreker vast.

• Laat een stevige draad door de metalen beugel lopen en bovestig de draad aan de muur. Zorg dat de muur waaraan u de luidspreker vastmaakt stevig genoeg is om het gewicht van de luidspreker te dragen. Controloer na het vastmaken van de luidspreker of deze niet meer kan omvallen.
• De luidspreker kan beschadiging veroorzaken wanneer deze omvall.
• Bevestig de metalen beugel niet rechtstreeks aan de muur. De beugel mag alleen samen met een stevige draad worden gebruikt. Dit om te voorkomen dat de luidspreker toch nog omvalt.

- Laat twee stevige draden door de metalen beugel lopen en maak de luidspreker op de aangegeven manier aan de muur vast.

Zet de luidsprekers niet in de zon en houd deze ook uit de buurt van verwarmingselementen en airco's. Dit om kromtrekken en verkleuring van de behuizing en andere beschadigingen van de luidsprekers te voorkomen.

Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

Belangrijk

• Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden.
• Als extra veiligheidsmaatregel moet u de luidspreker zodanig plaatsen dat deze niet per ongeluk kan omvallen en op iemand terecht kan komen.
• Aangezien deze luidspreker ongeveer 48 kg weegt, is het gevaarlijk om de penmoer te bevestigen terwijl u de luidspreker kanleit. Plaats de luidspreker op een zachte ondergrond (zoals een deken) zodal de vloer niet wordt beschadigd en voor de werkzaamheden met minimaal twee personen uit.

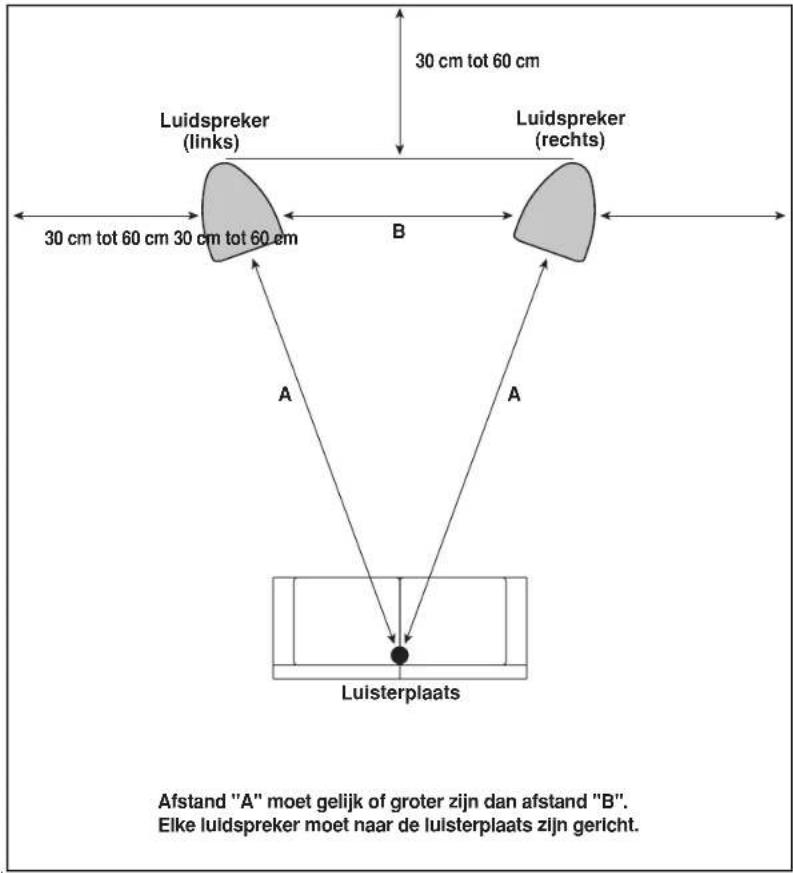

Kiezen van een plaats voor de luidsprekers

De opstelling van de luidsprekers in de luisterruimte heeft een grote invloed op de totale prestatie van het S-3EX luidsprekersysteem wat betreft de kwaliteit van de basweergave, de klank en het geluidsbeeld. Alle kamers zijn anders, dus de informatie in dit hoofdstuk moet u beschouwen als een algemene richtlijn. Het verdient aanbeveling een weinig te experimenteren toldat u de beste opstelling hebt gevonden. Gebruik de onderstaande afbeelding om de optimale plaats voor de luidsprekers te bepalen.
    note bottom of A: "Afstand 'A' moet gelijk of groter zijn dan afstand 'B'.
Elke luidspreker moet naar de lulsterplaats zijn gericht."
    end

Nederlands

Belangrijk

- In een ruimte met hoge vochtigheid moet u een ontvochtigingsapparaat gebruiken en in een ruimte waar het erg droog is moet u een bevochtigingsapparaat gebruiken, om een optimale vochtigheidsgraad te verkrijgen. Stel de luidsprekers niet bloot aan direct zonlicht en houd de luidsprekers ook uit de buurt van verwarmingstoestellen.

Aansluitingen

Aansluiten op een versterker

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een verslerker. Neem de volgende punten in acht bij het uitkiezen van de luidsprekerkabels zodat een optimale prestatie van het luidsprekersysteem wordt verkregen:

• Gebruik luidsprekerkabels met een dikke middenkern en houd de kabels zo kort mogelijk.
• Als de lengte van de kabels die vereist is voor de linker en rechter luidspreker verschillend is, gebruik dan toch kabels van dezelfde lengte, gebaseerd op de langste kabel u nodig hebt.
• Kabels heeben verschillende eigenschappen. Houd hiermee rekening wanneer u een willekeurige kabel gebruikt.
• Kies kabels met een zo laag mogelijke weerstand en zorg dat de kabels stevig op de aansluitingen van de luidsprekers en de versterker zijn aangesloten.

Aansluiten van de kabels

1 Schakel de versterker uit.
2 Sluit de kabels op de ingangsaansluitingen (onder) aan de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (-).
3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de gebruiksaanwijzing van de versterker voor verdere informatie).

• Pak de kapknopjes op de onderste ingangsaansluitingen vast, draai ze naar links (tegen de klok in) en steek de luidsprekerdraden in de gaten van de aansluitingen. Draai daarna de knopjes vast om de kortsluitstaafjes en de draden vast te zetten.
• U kunt ook een luidsprekerkabel met banaanstekker gebruiken. Vergeet bij gebruik van een banaanstekker niet om het kapje op het puntje van de ingangsaansluiting te verwijderen.
• Nadaf u de stekkers in de aansluitbussen hebt gestoken, trekt u lichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is mogelijk dat de versterker dan niet meer werkt en deze kan zelfs worden beschadigd.
• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit is aangesloten, zal er geen normaal stereo-effect worden verkregen.

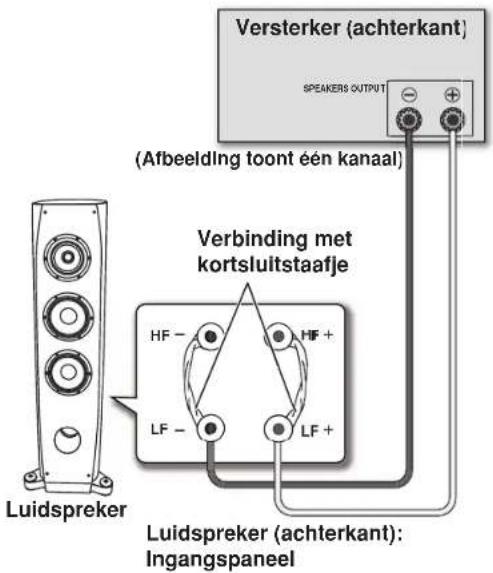

Enkeldraads verbindingen

Bij enkeldraads verbindingen verbindt u de midden-tol-hogefrequentie en de lagefrequentie gedeelten van het crossover-netwerk met de kortsluitslaafjes die bij dit apparaat worden geleverd en dan sluit u de (+) draad van uw verslerker op de rode aansluitpool aan en de (−) draad van de versterker op de zwarte aansluitpool, zoals hieronder is aangegeven.

Tweedraads verbindingen

Bij tweedraads verbindingen verbindt u onalhankelijk de luidsprekersystemen die vanaf de versterker komen met respectievelijk de hoog- en laag-frequentie aansluitingen. Hierdoor zijn de CST-driver en de basdriver onalhankelijk met de versterker verbonden, zodat u de vrijheid hebt om het beste kabeltype voor elk van de drivers te gebruiken. Verbind een stel draden met de onderste aansluitpolen (netwerk van basdriver). Verbind daarna het tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden aan op de corresponderende aansluitingen van de versterker. Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (-) draden met de (-) aansluitingen van de versterker, zoals hieronder is aangegeven.

Nederlands

Verbindingen voor biversterking

Bij biversterking wordt de beste prestatie verkregen wanneer speciale verslerkers voor de lagefrequentie en midden-tot-hogefrequentie gedeelten worden gebruikt. Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.

Let op

Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen. Als u dit vergeet, kunnen de versterkers worden beschadigd.

Verticale biversterking

Bij deze configuratie worden identieke stereo versterkers voor de luidsprekers gebruikt. Een kanaal van elke versterker versterkt het lagefrequentie gedeelte en het andere kanaal versterkt het hogefrequentie gedeelte, zoals hieronder is aangegeven.

Verbind een verstlerkerkanaal met behulp van een stei draden met de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het andere verslerkerkanaal met behulp van een tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver).

Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (−) draden met de (−) aansluitingen van de versterker.

Horizontale biversterking

Bij deze configuratie kunt u verschillende stereo versterkers gebruiken voor de lagefrequentie en midden-tot-hogefrequentie gedeelten van het luidsprekersysteem (bijv. buisversterkers voor de hoge frequenties en halfgeleiderversterkers voor de lage frequenties). Elk kanaal van een versterker stuurt het lagefrequentie gedeelte van elk luidspreker aan en elk kanaal van de andere versterker stuurt het midden-tot-hogefrequentie gedeelte aan, zoals hieronder is aangegeven.

Bij deze methode moeten beide versterkers dezelfde versterking hebben, anders zal de weergave van de lage frequenties en midden-tol hogelfrequenties niet in balans zijn. Neem voor verdere informatie contact op met uw plaatselijke dealer.

Aanvullende informatie

Bevestigen/verwijderen van het luidsprekerfront

Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als volgt kunt bevestigen en verwijderen:

1 Om het front te bevestigen, lijnt u de gaten in de luidspreker uit met de pennen op het front en drukt dan het front stevig tegen de luidspreker.
2 Om het front te verwijderen, pakt u dit met beide handen aan de onderkant vast en trekt het dan voorzichtig naar u toe om het onderste gedeelte los te maken van de luidspreker.
3 Schuif uw handen omhoog naar het middelste gedeelte van het front en trek dit vervolgens voorzichtig naar u toe. Het middelste gedeelte komt dan los van de luidspreker.
4 Herhaal dezelfde handeling aan de bovenkant van het front en verwijder vervolgens het volledige front van de luidspreker.

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe met een droge dock afveegt. Voor het verwijderen van hardneckig vuil kunt u de dock bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de dock goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze kunnen de afwerking aantasten.

Technische gegevens

Behuizing.	Basrefix, vloertype(magnetisch afgeschermd)
Luidsprekersyslccm	3-wegsyslecm
Woofer	16 cm conus x2
Mid-tweeter	14 cm conus/3 cm koepel
Nominale impedantie	6 Ω
Frequent-ebereik	39 Hz tot 100 kHz
Gevoeligheid	58.5 dB (2.83 V)
Maximaal ingangsvermögen	160 W
Buitenefmelingen	350 (W) mm x 1224 (H) mm x 541 (D) mm
Gewicht	48 kg

Bijgeleverde accessoires

Pervoeijes	3
Montageschijfjes	3 typen, clk 2 stuks
Metalon beugel	1
Schroef (voor metalen beugel)	1
Front	1
Handleiding

Opmerking

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.

Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van de opstelling kan het echter toch voorkomen dat kleurvervorming optreedt wanneer de luidsprekers te dicht bij het scherm van een televisiopestel staan.

Als dit gebeurt, schakelt u de televisie uit en dan na 15 tot 30 minuten weer in. Blijft het probleem bestaan, zet de luidsprekers dan verder van de televisie vandaan.

is een handelsmerk dat op een product staat dat is uitgerust met Pioneer's Phase Control technologie. Met deze technologie is een hoogwaardige geluidsweergave via elke component mogelijk door verbetering van de totale fase-aanpassing.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.
