MANUAL DE USUARIO S-3EX-W PIONEER
Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.
Índice
Antes de comenzar
Contenido de la caja
Acerca de la serie EX
Tecnología que respalda el S-3EX....54
CST....54
Diafragma de grafito cerámico 54
Diafraoma de aleación de magnesio 54
Excitadores de graves....55
Construcción de la caja acústica de graves ..... 55
Redes de frecuencias de cruce....55
Colaboración con Air Studios....55
Instalación y situación
Modo de instalación 56
Montaje del fijador de seguridad contra caldas ..... 56
Selección del lugar de colocación de los sistemas de
altavoces 57
Conexiones
Conexión al amplificador....58
Conexión de los cables 58
Conexiones de un cable sencillo....59
Conexiones de dos cables 59
Conexiones para dos amplificadores 60
Información adicional
Colocación/extracción de la cubierta de rejilla 61
Limpieza 61
Especificaciones....61

Si dosca dashacorso de este producto, no lo mazo o con los residuos generales de su hogar. De conformidad con la log slac ón vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.
Las vivendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adouleren un producto similar nuevo).
En el caso de los países que no se han mencionado en el párrato anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.
Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. K058 A
K058_A_Sp

- La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 4 Ω a 16 Ω (un modelo que tenga inscrito "4 Ω - 16 Ω" en los terminales de salida de altavoces del amplificador).
Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:
- No suministre potencia al sistema de altavoces si excede la entrada máxima permisible.
- Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador.
- No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz).
Precaución: instalación
- Cuando coloque esta unidad, cerclórese de que quede fijada con seguridad y no la ponga en lugares en los que pudiera correr el peligro de caídas y causar heridas en caso de un desastre natural (como pudiera ser un terremoto).
- No monte los altavoces en la pared ni en el techo. Podrían caerse y ocasionar heridas.
- No instale los altavoces en una posición elevada ni en la pared. La rejilla de altavoz, si se monta incorrectamente, puede caerse y ocasionar daños o heridas personales.
- Desconecto la alimentación y desenchuíc su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.
Precaución: durante la utilización
- No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.
- No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.
- No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz.
- No ponga objetos grandes ni pesados sobre el altavoz.
- No ponga objetos magnéticos, como puedan ser destornilladores, ni piezas de hierro cerca del altavoz de agudos ni cel de sonidos medios. Puesto que los altavoces emplean imanes potentes, pueden atraer los objetos metálicos, pudiendo ocasionar heridas o daños en el diafragma.
PRECAUCIÓN
Por estos terminales de altavoz circula tensión ACTIVA
que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.
D3-4-2-2-3 A Sp
Contenido de la caja

Bases de pies de punta x3

Almchadillas de montaje 3 tipos, 2 de cada uno

Fijador metálico x 1

Tornillo (para el fijador metálico) x 1
Rejilla x 1
Manual de instrucciones


Acerca de la serie EX
La serie EX, que incorpora abundantes conocimientos tecnológicos aplicados a los destacados altavoces Pioneer de la serie TAD, ha sido desarrollada con el objetivo de crear el mejor altavoz de este nivel de precios.
El diseño y la producción de la serie EX ha sido el resultado de un esfuerzo internacional que representa lo más refinado de la tecnología en altavoces de Pioneer.
Tecnología que respalda el S-3EX
CST
El excitador principal del sistema es el Transductor de fuente coherente (CST), que se basa en la tecnología emplicada en la serie TAD. El diafragma del altavoz de agudos está montado concéntricamente con respecto al ápice del cono del altavoz de medios, y proporciona una fuente de un punto de sonido de 400 Hz a 100 kHz. El CST asegura un perfecto equilibrio del espectro entre los sonidos directos y los reflejados que llega a los ódos de los oyentes, ofreciendo un sonido más consistente en la sala de audición y una capacidad mejorada de la imagen sonora.

Diafragma de grafito cerámico
El altavoz de agudos del CST incorpora un diafragma de grafito cerámico que proporciona unas características incomparables de potencia y absorción del sonido como ninguno de los demás materiales actualmente empleados en sistemas de altavoces de audio de primera clase. El poco peso y la excepcional potencia del grafito cerámico se combinan para crear altavoces con una resonancia del diafragma que puede alcanzar hasta niveles inaudibles.

scatter
| Sample | Pédida interna | Velocity (m/s) | | ------------------- | -------------- | -------------- | | Grafito cerámico | 0.015 | 10000 | | Aluminio | 0.005 | 7000 | | Berilio | 0.005 | 12000 | | Aleación de boro | 0.015 | 5000 | | Carbón cerámico | 0.015 | 5000 | | Papel | 0.015 | 2000 | | Titanio | 0.015 | 5000 |Diafragma de aleación de magnesio
El altavoz de la gama media de la serie CST incorpora un diafragma de aleación de magnesio que se destaca por su poco peso y alta pérdida interna, y proporciona una excelente transitoriedad y mínimo colorido de los sonidos de la gama de frecuencias medias.
Excitadores de graves
El excitador de graves ilustrado abajo forma los cimientos del sistema de altavoces S-3EX. La potencia del excitador es el resultado del material compuesto de aramida/carbón, creado originalmente durante el desarrollo del S-1EX, que se emplea en su dialragma. Se ha incorporado la tecnología exclusiva de Pioneer en circuitos magnéticos LDMC para conservar la linealidad desde los niveles bajos a los altos y para minimizar la distorsión.

Construcción de la caja acústica de graves
La forma única del S-3EX se basa en una necesidad lógica. Para poder sincronizar el tiempo de llegada del sonido desde el CST y los dos excitadores de graves, cada excitador está montado sobre un deflector que sirve para crear una delicada curva conocida como la "curva de precisión" (vea la ilustración siguiente). Este deflector, que consta de un MDF (tablero de fibra de densidad media) de 100 mm de espesor, es además lo suficientemente fuerte para contener la fuerza de los excitadores. Adicionalmente, el paso de los graves se ha formado en un bloque muy grueso de MDF, con lo que se consigue reducir el ruido del viento y se producen unos sonidos graves claros y profundos.
Redes de frecuencias de cruce
Las redes de frecuencias de cruce emplean sólo los mejores componentes. Las bobinas de núcleo de aire, los resistores no inductivos y los capacitores de película en el paso de la señal han sido todos seleccionados con mucho cuidado y han sido optimizados para el excitador CST para producir la mayor transparencia de la señal. Los excitadores de graves emplean inductores de núcleo de chapa de acero al silicio que minimizan la distorsión y la pérdida durante la transferencia de la energía. Todos los componentes están directamente conectados a sus materiales de conexión respectivos, en lugar de estarlo a una tarjeta de circuito impreso, permitiendo de este modo conseguir la pérdida mínima y el máximo rendimiento.
Colaboración con Air Studios
Desde que George Martin lo estableció in 1969 en Londres. Air Studios de Inglaterra se ha ganado un reconocimiento indiscutible de muchos artistas que lo consideran como el mejor estudio de grabación del mundo. El sello de Air Studios que fue otorgado al S-3EX indica que estos altavoces son capaces de producir el sonido de alta calidad que buscan los mejores creadores de sonido del mundo.

AIR STUDIOS





Instalación y situación
Modo de instalación

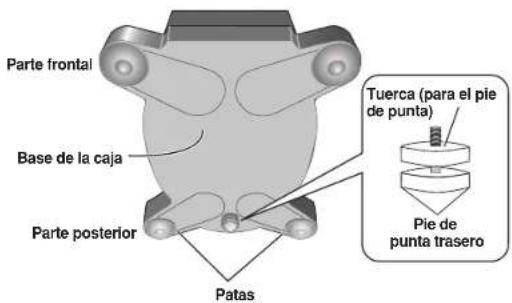

Este sistema de altavoces se sostiene por tres puntos (las dos palas frontales, y el pie de punta trasero situado entre las dos patas traseras).

1 Seleccione la ubicación de instalación del altavoz y luego ponga las bases de los pies de punta en el piso.



2 Ponga el altavoz encima de las bases de los pies de punta.
3 Si la pata trasera izquierda o la derecha toca el suelo antes que el pie de punta trasero, haciendo que el altavoz no pueda apoyarse plano sobre la superficie en la que se ha colocado, ajuste el pie de punta trasero de modo que se extienda hasta el suelo antes que las dos patas traseras.
4 Sitúe las almohadillas de montaje incluidas debajo de las patas traseras para mantener la estabilidad del altavoz. Seleccione el espesor más apropiado de la almohadilla de montaje entre los distintos tipos incluidos.

Almohadilla de montaje
Montaje del fijador de seguridad contra caídas
- Empleando el tornillo suministrado, fije con seguridad el fijador metálico al lado posterior del altavoz.

- Pase una cuerda reforzada, de venta en los establecimientos del ramo, por el fijador metálico para sostener con seguridad el altavoz en la pared. Assegúrese de que la pared en la que fija el altavoz tenga suficiente resistencia para soportar el peso del altavoz. Después de fijar el altavoz, assegúrese de que no pueda caerse.
- El altavoz podría dañarse si sulriera una caída.
- No fije el fijador metálico directamente a la pared. Sólo deberá utilizarse junto con la cuerda reforzada para evitar la caída del altavoz.

- Pase dos cuerdas reforzadas por el fijador metálico, y fije el a tavoz a la pared como se muestra arriba.
No ponga los altavoces en un lugar donde puedan quedar bajo la luz directa del sol, y tampoco cerca de estufas o acondicionadores de aire. Podría producirse deformación y decoloración de la caja acústica y podrían dañarse los altavoces.
Pioneer no se hace responsable por ningún tipo de daño debido al montaje y a la instalación inadecuados, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc.

Importante
- No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.
- Como medida de precaución, no deberá poner la unidad en ningún lugar donde pueda correr el peligro de caídas sobre una persona que esté durmiendo en caso de un torremoto.
- Puesto que esta unidad pesa unos 48 kg, es muy peligroso intentar ajustar la fuerca del pie de punta mientras se tiene inclinado el altavoz. Asegúrese de poner la unidad sobre un lugar blando (como pueda ser una manta) para que no se dañe el piso, y de efectuar la instalación entre dos personas como mínimo.

Selección del lugar de colocación de los sistemas de altavoces

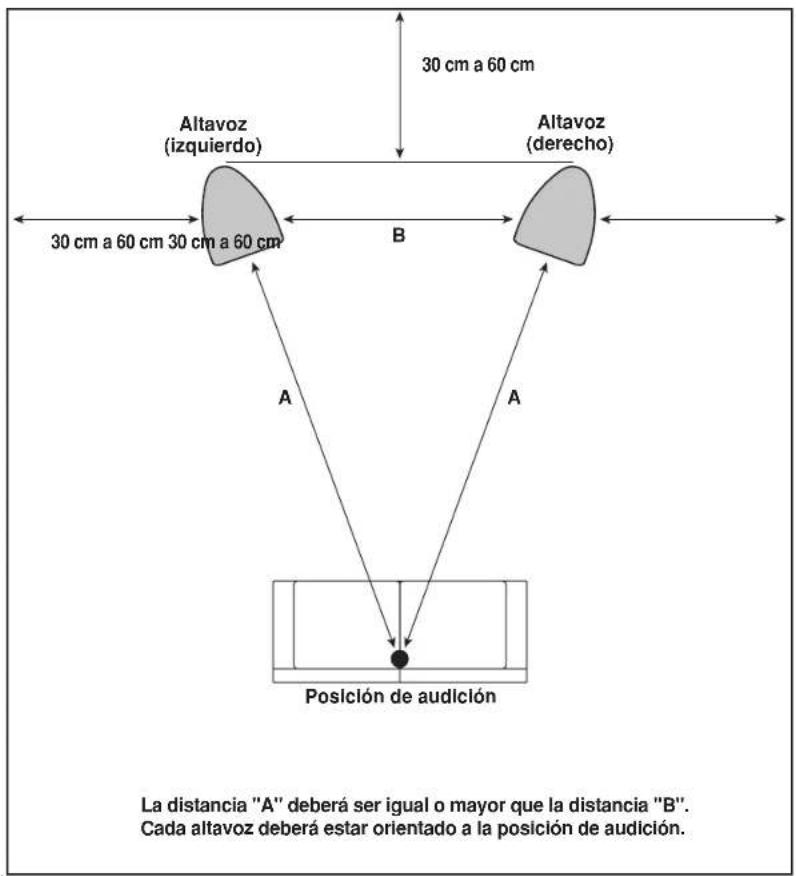

La situación dentro de la sala de audición tendrá un gran impacto en el rendimiento general del sistema de altavoces S-3EX en términos de función de los graves, precisión del tono, y de creación de la imagen sonora. Todas las salas son distintas, por lo que esta sección lo explica sólo a modo de guía. Las pruebas realizadas en la misma sala darán los mejores resultados. Emplee la gráfica siguiente como guía para determinar la situación óptima de los altavoces.
note bottom of C
La distancia "A" deberá ser igual o mayor que la distancia "B".
Cada altavoz deberá estar orientado a la posición de audición.

Importante
- En zonas con alta humedad, emplee un deshumidificador, y en zonas muy secas, emplee un humidificador para ajustar el nivel de humedad de la habitación. Evite la exposición a la luz directa del sol, y no los instale cerca de aparatos de calcifacción.


Conexiones
Conexión al amplificador
Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador, Tenga en cuenta los factores siguientes cuando seleccione los cables de altavoz para aprovechar al máximo el rendimiento de su sistema de altavoces:
- Emplee un cable de gran calibre, y de la mínima longitud necesaria.
- Si la longitud necesaria para los cables izquierdo y derecho es distinta, emplee cables de la misma longitud, aplicando la distancia más larga.
- Cuando adquiera los cables, tenga en cuenta que cada modelo difiere en sus características.
- Seleccione cables de la mínima resistencia posible, y asegúrese de que las conexiones de los cables al amplificador y al altavoz sean firmes y sólidas.
Conexión de los cables
1 Desconecte la alimentación del amplificador.
2 Conecte el extremo de un cable a los terminales de entrada (inferiores) de la parte posterior. En cuanto a la polaridad de los terminales, el rojo es positivo (+) y el negro es negativo (-).
3 Conecte el otro extremo del cable a los terminales de salida de altavoz en el amplificador, en el canal asignado a al altavoz y manteniendo la polaridad (para más detalles al respecto, consulte el manual de instrucciones del amplificador).

- Tome los bornes de tapa de los terminales de entrada inferiores y gírelos hacia la izquierda, inserte los cables de altavoz en los orificios de los terminales, y apriete luego los bornes para fijar la barra cortocircuitadora y los cables.
- También podrá conectar los terminales del altavoz con una clavija de punta cónica. Cuando emplee una clavija de punta cónica, no se olvide de quitar la tapa de la punta del terminal de entrada.
- Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.
- Si los conductores de los cables se salen de los terminales, y los conductores se ponen en contacto entre sí, se aplicará una carga adicional excesiva en el amplificador. Esto puede hacer que el amplificador deje de funcionar, y puede causar incluso daños en el amplificador.
- Cuando emplee un juego de altavoces conectados a un amplificador, no podrá octener el efecto estéreo normal si se ha invertido la polardad de uno de los altavoces (izquierdo o derecho).






Conexiones de un cable sencillo
Para las conexiones de un cable sencillo, conecte las secciones de frecuencias medias a altas y la de frecuencias bajas de la red de frecuencias de cruce con el enlace de cortocircuito suministrado con esta unidad, y luego conecte el cable (+) desde su amplificador a uno de los bornes de unión rojos y el cable (−) desde el amplificador a uno de los bornes de unión negros, como se muestra a continuación.

Conexiones de dos cables
En una conexión de dos cables, enchule independientemente los altavoces desde el amplificador a sus clavijas respectivas de alas y bajas frecuencias. De este modo el excitador CST y los excitadores de graves se conectan independiente y directamente al amplificador, otorgándole la libertad de optimizar el tipo de cable para cada uno de los excitadores. Correcte un juego de cables al juego inferior de los bornes de unión (red específica de excitadores de graves). Luego, conecte un segundo juego de cables a los bornes de unión superiores (red específica de excitadores de CST). Después, conecte ambos juegos de cables a los terminales correspondientes del amplificador. Tenga cuidado para conectar ambos cables (+) a los terminales (+) del amplificador y ambos cables (−) a los terminales (−) del amplificador, como se muestra a continuación.


Conexiones para dos amplificadores
El sistema de dos amplificadores proporciona el mejor rendimiento cuando se emplean amplificadores exclusivos para las secciones de las bajas frecuencias y para la de las frecuencias medias a altas. Pueden efectuarse dos configuraciones, que son las de dos amplificadores en horizontal y vertical.
Precaución
Extraiga los enlaces de cortocircuito antes de conectar los cables de altavoz en conexiones de dos amplificadores. Si no lo hace así, pueden producirse daños en los amplificadores.
Dos amplificadores en vertical
Con esta configuración, se emplean amplificadores estéreo idénticos para cada sistema de altavoces. Un canal de cada amplificador excita la sección de bajas frecuencias y el otro canal excita la sección de altas frecuencias, como se muestra a continuación.
Conecte un juego de cables y el canal de amplificador al juego inferior de los bornes de unión (red específica de excitadores de graves).
Luego, conecte un segundo juego de cables y el otro canal de amplificador a los bornes de unión superiores (red específica de excitadores de CST).
Tenga cuidado para conectar ambos cables (+) a los terminales (+) del amplificador y ambos cables (-) a los terminales (-) del amplificador.

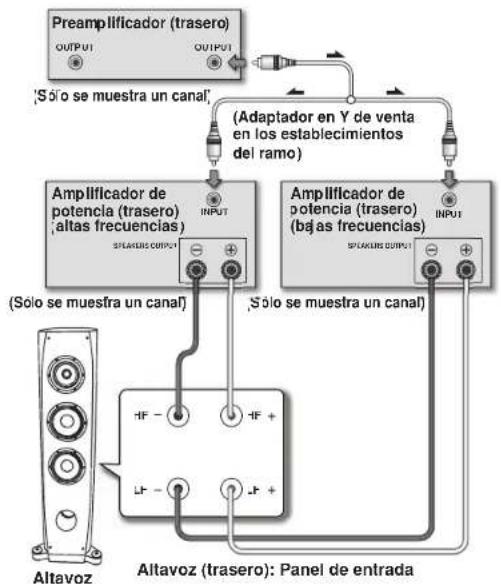

Dos amplificadores en horizontal
Con esta configuración, podrá emplear amplificadores estéreo distintos para las secciones de bajas y de altas a medias frecuencias del sistema de altavoces (es decir, amplificadores de válvulas para las altas frecuencias y de estado sólido para las bajas frecuencias). Cana canal de un amplificador excita la sección de bajas frecuencias de cada sistema de altavoces y cada canal del otro amplificador excita la sección de frecuencias altas a medias, como se muestra a continuación.
Este método requiere que ambos amplificadores lengan la misma ganancia; de lo contrario, se percibirá un desequilibrio entre la reproducción de las frecuencias bajas y la de las frecuencias medias a altas por el sisterna de allavoces. Si tiene alguna duda, consulte al distribuidor de su localidad.





Información adicional
Colocación/extracción de la cubierta de rejilla

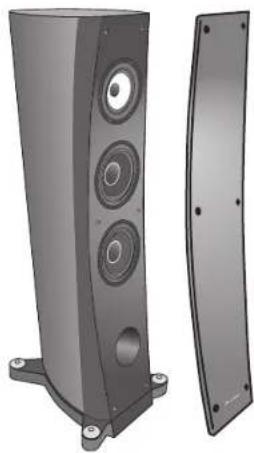

Este sistema de altavoces se sirve con cubiertas de rejilla que pueden colocarse y extraerse de la forma siguiente:
1 Para colocar la cubierta de la rejilla, alinee los orificios del altavoz con los apéndices de la rejilla, y empuje firmemente.
2 Para extraer la cubierta de la rejilla, tómela por la parte inferior con las dos manos, y tire con cuidado hacia usted para separar del altavoz la parte inferior de la rejilla.
3 Deslice las manos hasta la sección intermedia de la rejilla, y tire de nuevo con cuidado hacia usted. De este modo extraerá del altavoz la sección intermedia de la rejilla.
4 Finalmente, repita este mismo movimiento para la parte superior de la rejilla, para extraer por completo la rejilla del altavoz.

En condiciones normales de utilización, emplee un paño seco para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, limpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes.
No utilice nunca, ni en la unidad como cerca de ella, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie.
Especificaciones
Tipo..... Tipo sobre el piso con reflexión de graves (con protección magnética)
Altavoz de medios.... Cono de 14 cm / domo de 3 cm
Impedancia nominal 6 Ω
Respuesta en frecuencia....30 Hz a 100 kHz
Sensibilidad. 88,5 dB (2,83 V)
Potencia de entrada máxima.....160 W
Dimensiones exteriores . 350 (An) mm x 1224 (Al) mm x 541 (Prf) mm
Peso 48 kg
Accesorios suministrados
Bases de pies de punta 3
Almohadillas de montaje....3 tipos, 2 de cada uno
Fijador metálico 1
Tornillo (para el fijador metálico) 1
Rejilla
Manual de instrucciones

Nota
Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.
Protección magnética
El sistema del altavoz tiene protección magnética. Sin embargo, dependiendo del lugar de instalación, pueden producirse distorsiones de color en la pantalla del televisor si los sistemas de altavoces están cerca de él.
Si así succede, apague el televisor, y vuélvalo a encender después de 15 a 30 minutos. Si el problema persiste, aparte del televisor el sistema de altavoces.

es una marca comercial que llevan los productos que
incorporan la tecnología de control de fase de Pioneer. Esta tecnología permite la reproducción del sonido de alta calidad a través de cada componente mediante la mejora de la correspondencia de fase general.
Publicado por Pioneer Corporation.
Todos los derechos reservados.
Publicado por Pioneer Corporation.
