Marca	Pioneer
Modelo	S-31C-QL
Tipo de producto	Altavoz pasivo de estantería
Dimensiones (An x Al x Pr)	250 x 360 x 220 mm
Peso	4,5 kg por altavoz
Impedancia nominal	6 ohmios
Sensibilidad	87 dB (1W/1m)
Respuesta en frecuencia	45 Hz - 20 kHz
Potencia máxima admisible	100 W
Configuración de altavoces	2 vías: tweeter de cúpula y woofer
Material de la caja	MDF con acabado vinílico
Rejilla desmontable	Sí
Conectividad	Bornes de tornillo compatibles con clavijas banana
Alimentación	Pasivo (requiere amplificador externo)
Uso recomendado	Altavoces principales o surround en un sistema de cine en casa
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos agresivos.
Seguridad	No exponer a la humedad ni a temperaturas extremas.
Piezas de repuesto y reparabilidad	Los componentes internos (tweeter, woofer) son reemplazables. Contactar con un servicio autorizado.

Preguntas frecuentes - S-31C-QL PIONEER

¿Cuáles son las dimensiones exactas del altavoz Pioneer S-31C-QL?

Las dimensiones son aproximadamente 250 mm de ancho, 360 mm de alto y 220 mm de fondo. Siempre verifique el manual para medidas precisas.

¿Qué amplificador se recomienda para estos altavoces?

Se recomienda un amplificador que entregue entre 20 y 100 W por canal a 6 ohmios para aprovechar al máximo el rendimiento de los S-31C-QL.

¿Puedo usar estos altavoces con un amplificador de cine en casa?

Sí, son perfectos como altavoces frontales, traseros o surround en un sistema de cine en casa, gracias a su impedancia de 6 ohmios.

¿Cómo limpiar los altavoces sin dañarlos?

Use un paño suave y seco para quitar el polvo de la caja. Para la rejilla, se puede usar una aspiradora de baja potencia. Evite cualquier producto químico.

¿Las rejillas son desmontables?

Sí, las rejillas frontales son desmontables para un fácil acceso a los altavoces o para una apariencia más limpia.

¿Cuál es la sensibilidad del altavoz?

La sensibilidad es de 87 dB (1W/1m), lo cual es estándar para un altavoz de estantería. Requiere un amplificador de potencia moderada.

¿Puedo hacer bi-wiring o bi-amping con este modelo?

El Pioneer S-31C-QL está equipado con bornes simples. El bi-wiring no es posible sin modificación.

¿Qué hacer en caso de daño en el tweeter?

Contacte a un servicio de reparación autorizado. El tweeter es reemplazable, pero requiere la intervención de un profesional para mantener el rendimiento.

¿Cómo optimizar la colocación de los altavoces en una habitación?

Colóquelos a la altura del oído, al menos a 30 cm de la pared trasera para evitar resonancias. Un ángulo de escucha de 30 grados es ideal.

¿Dónde encontrar el manual de usuario completo?

El manual está disponible para descarga gratuita en notice-facile.com en varios idiomas, incluido el español.

MANUAL DE USUARIO S-31C-QL PIONEER

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Antes de comenzar

- La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 4 Ω a 16 Ω (un modelo que tenga inscrito “4 Ω to 16 Ω” en los terminales de salida de altavoces del amplificador).

Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

• No suministre potencia al sistema de altavoces si excede la entrada máxima permisible.
• Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador.
• No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz).

Precaución: instalación

• No monte los altavoces en la pared ni en el techo. Podrían caerse y ocasionar heridas.
• No instale los altavoces en una posición elevada ni en la pared. La rejilla de altavoz, si se monta incorrectamente, puede caerse y ocasionar daños o heridas personales.
• Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.

Precaución: durante la utilización

• No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.
• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.
• No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz.
• No ponga objetos grandes ni pesados sobre el altavoz.

Limpieza de la caja acústica

En condiciones normales de utilización, emplee un paño seco para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes. No utilice nunca, ni en la unidad como cerca de ella, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie.

Contenido de la caja

Cable de altavoz (3 m) x 1

Pata de goma de silicona x 4

Tarjeta de garantía

Manual de instrucciones (este manual)

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. K058 A

K058_A_Sp

Modo de instalación

Selección del lugar de colocación de los sistemas de altavoces

• Los sonidos reproducidos por los sistemas de altavoces quedan fácilmente afectados de formas sutiles por las condiciones del lugar de audición.

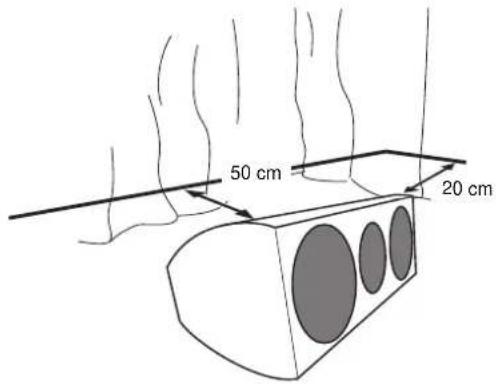

• Para obtener el mejor sonido, seleccione un piso sólido para colocar los altavoces, y sitúe los altavoces como se muestra a continuación. El nivel de los sonidos bajos puede ajustarse acercando o alejando los altavoces de la pared. Ajuste los altavoces de modo que queden equidistantes de sus paredes laterales respectivas para poder obtener un sonido equilibrado.
• Si la habitación tiene mucha reverberación, le recomendamos que cuelgue tela gruesa en las paredes, y/o que ponga una alfombra en el piso para amortiguar el sonido. Para obtener los mejores resultados, cubra las paredes por completo.
• Este altavoz es del tipo estante, y ofrece su mejor rendimiento cuando se ponen sobre una superficie sólida y nivelada apartada del piso. Si se pone el altavoz directamente sobre el piso se producirá un sonido con retumbo y sin definición.

Importante

- Pioneer no se hace responsable por ningún tipo de daño debido al montaje y a la instalación inadecuados, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc.

Empleo del tapón de espuma

En el lado posterior de la unidad hay un tapón de espuma que permite el ajuste del sonido de los graves. El tapón de espuma puede extraerse si así se desea para producir una acentuación de graves distinta.

Las indicaciones siguientes son guías generales para emplear el tapón de espuma:

• Montado en el centro de un bastidor: Deje el tapón de espuma en su lugar
• Montado en la parte superior de un bastidor o en el suelo: Extraiga el tapón de espuma

No fuerce excesivamente la entrada del tapón de espuma al orificio, porque podría introducirse en el altavoz y sería imposible recuperarlo.

Cuando emplee las patas de goma de silicona

Estos sistemas de altavoces están provistos de patas de goma de silicona. Utilícelas para ajustar las cuatro esquinas a fin de conseguir la óptima estabilidad.

El empleo de la plantilla (vea la última página) le permitirá ajustar con más facilidad el ángulo de montaje.

Empleo de la plantilla

1 Abra el orificio de la plantilla a lo largo de la línea indicando el ángulo de montaje que usted desee.
2 Alinee la línea con la parte frontal de la unidad, y luego alinee la plantilla con la caja acústica.

3 Fije las cuatro patas de goma de silicona alineándolas con los cuatro orificios cortados.

Colocación y extracción de la rejilla

Se recomienda emplear este sistema de altavoces con la rejilla instalada, pero puede extraerse cuando así se desee. Para extraerla, siga las instrucciones siguientes:

1 Para extraer la rejilla, ponga los dedos en la parte exterior de la rejilla hacia la parte inferior y tire con cuidado de la misma hacia fuera. Luego, haga lo mismo en la parte superior para separarla.
2 Para volver a colocar la rejilla, sostenga la rejilla del altavoz con el símbolo triangular señalando hacia arriba, alinee los cuatro apéndices de la parte posterior de la rejilla con los orificios del altavoz y ejerza firmemente presión.

Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador.

Conexión de los cables

1 Desconecte la alimentación del amplificador.

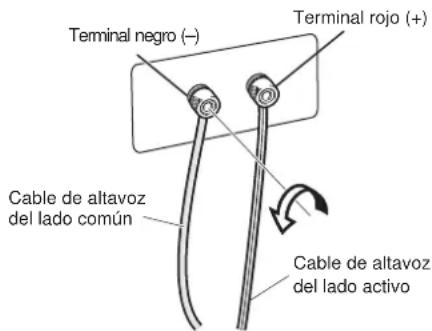

2 Conecte los cables de altavoz a los terminales de entrada de la parte posterior del altavoz. En cuanto a la polaridad de los terminales, el rojo es positivo (+) y el negro es negativo (−).

Afloje los bornes de los terminales de entrada e inserte los cables de altavoz en cada uno de los orificios de los terminales, y luego apriete los bornes.

3 Conecte el otro extremo del cable a los terminales de salida de altavoz en el amplificador, en el canal asignado a al altavoz y manteniendo la polaridad (para más detalles al respecto, consulte el manual de instrucciones del amplificador).

• También podrá conectar los terminales del altavoz con una clavija de punta cónica.
• Cuando emplee una clavija de punta cónica, quite primero las tapas que cubren el terminal del altavoz.
• Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.
• Si los hilos de los cables salen de los terminales y entran en contacto entre sí, el amplificador recibirá una carga adicional excesiva. Esto puede hacer que el amplificador deje de funcionar y incluso pueda dañarse.
• Cuando emplee un juego de altavoces conectados a un amplificador, no podrá obtener el efecto estéreo normal si se ha invertido la polaridad (+, -) de uno de los altavoces (izquierdo o derecho).

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

D3-4-2-2-3_A_Sp

Especificaciones

Caja ....Bass-réflex para estantería

Configuración .....2 vías

Altavoz de graves....Cono de 10 cm x 2

Altavoz de agudos .....domo de 2,5 cm

Impedancia 6Ω

Respuesta en frecuencia 45 Hz a 40 kHz

Sensibilidad....84 dB (2,83 V)

Potencia de entrada máxima....120 W

Frecuencia de cruce....3 kHz

Dimensiones exteriores

364 (An) mm × 146 (Al) mm × 177 (Prf) mm

Peso 3,6 kg

Accesorios suministrados

Cable de altavoz (3 m) 1

Pata de goma de silicona. 4

Tarjeta de garantía

Manual de instrucciones (este manual)

Nota

Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

es una marca comercial que llevan los productos que incorporan la tecnología de control de fase de Pioneer. Esta tecnología permite la reproducción del sonido de alta calidad a través de cada componente mediante la mejora de la correspondencia de fase general.

Publicado por Pioneer Corporation.

Todos los derechos reservados.

Publicado por Pioneer Corporation.
