Marque	Pioneer
Modèle	S-31C-QL
Type de produit	Haut-parleur passif bibliothèque
Dimensions (L x H x P)	250 x 360 x 220 mm
Poids	4,5 kg par enceinte
Impédance nominale	6 ohms
Sensibilité	87 dB (1W/1m)
Réponse en fréquence	45 Hz - 20 kHz
Puissance admissible maximale	100 W
Configuration de haut-parleurs	2 voies : tweeter à dôme et woofer
Matériau du boîtier	MDF avec finition vinyle
Grille amovible	Oui
Connectique	Bornes à vis compatibles avec fiches banane
Alimentation	Passif (nécessite amplificateur externe)
Utilisation recommandée	Enceintes principales ou surround dans un système home cinéma
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Les composants internes (tweeter, woofer) sont remplaçables. Contacter un service agréé.

FOIRE AUX QUESTIONS - S-31C-QL PIONEER

Quelles sont les dimensions exactes de l'enceinte Pioneer S-31C-QL ?

Les dimensions sont d'environ 250 mm de largeur, 360 mm de hauteur et 220 mm de profondeur. Vérifiez toujours la notice pour des mesures précises.

Quel amplificateur est recommandé pour ces enceintes ?

Un amplificateur délivrant entre 20 et 100 W par canal sous 6 ohms est conseillé pour exploiter pleinement les performances des S-31C-QL.

Puis-je utiliser ces enceintes avec un ampli home cinéma ?

Oui, elles conviennent parfaitement comme enceintes avant, arrière ou surround dans un système home cinéma, grâce à leur impédance de 6 ohms.

Comment nettoyer les enceintes sans les abîmer ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Pour la grille, un aspirateur à faible puissance peut être utilisé. Évitez tout produit chimique.

Les grilles sont-elles amovibles ?

Oui, les grilles avant sont amovibles pour un accès facile aux haut-parleurs ou pour un aspect plus épuré.

Quelle est la sensibilité de l'enceinte ?

La sensibilité est de 87 dB (1W/1m), ce qui est standard pour une enceinte bibliothèque. Elle nécessite un ampli de puissance modérée.

Puis-je bi-wiring ou bi-amping avec ce modèle ?

Le Pioneer S-31C-QL est équipé de bornes simples. Le bi-wiring n'est pas possible sans modification.

Que faire en cas de dommage sur le tweeter ?

Contactez un service de réparation agréé. Le tweeter est remplaçable, mais nécessite l'intervention d'un professionnel pour conserver les performances.

Comment optimiser le placement des enceintes dans une pièce ?

Placez-les à hauteur d'oreille, à au moins 30 cm du mur arrière pour éviter les résonances. Un angle d'écoute de 30 degrés est idéal.

Où trouver la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com dans plusieurs langues, dont le français.

MODE D'EMPLOI S-31C-QL PIONEER

Nous vous remercions d'avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Avant de commencer

- L'impédance nominale de ces enceintes acoustiques est de 6 Ω. Raccordez ces enceintes à un amplificateur dont l'impédance de charge va de 4 Ω à 16 Ω (un modèle pour lequel "4 Ω to 16 Ω" est indiqué sur les bornes de sortie des enceintes).

Pour éviter d'endommager les enceintes par une surcharge à l'entrée, observez les précautions suivantes :

• Ne fournissez pas aux enceintes acoustiques une puissance électrique dépassant l'entrée maximale autorisée.
• Si vous utilisez un égaliseur graphique pour accentuer les sons dans la plage des hautes fréquences, n'élevez pas trop le volume de l'amplificateur.
• N'essayez pas de pousser un amplificateur de faible puissance à produire un volume sonore élevé, car la distorsion harmonique de l'amplificateur en serait accentuée et vous pourriez endommager les haut-parleurs.

Précautions: d'installation

• Ne fixez pas les enceintes sur une paroi ou au plafond. Elles pourraient tomber et provoquer des blessures.
• N'installez pas les enceintes en hauteur, au plafond ou sur une paroi. Si elle est mal installée, la grille des haut-parleurs peut tomber et provoquer des dégâts, voire des blessures à des personnes.
• Mettez votre système audiovisuel hors tension et débranchez-le, puis consultez le mode d'emploi avant de brancher des composants. Prenez soin d'utiliser correctement les cordons de raccordement.

Précautions: d'utilisation

• Ne placez pas l'enceinte sur une surface instable. En tombant, elle pourrait entraîner des blessures et être endommagée.
• N'utilisez pas les enceintes pour produire des sons distordus pendant une longue période. Cela pourrait provoquer un incendie.
• Ne montez pas et ne vous asseyez pas sur les enceintes et ne laissez pas des enfants jouer sur celles-ci.
• Ne posez pas d'objets lourds ou volumineux sur le dessus des enceintes.

Nettoyage du coffret de l'enceinte

Normalement, il suffira de frottez le coffret de ces enceintes avec un linge sec pour maintenir leur propreté. Au besoin, trempez un linge dans un détergent neutre allongé de cinq à six fois son volume d'eau et essorez bien le linge avant de l'utiliser pour frotter le coffret. N'utilisez pas de cire ou de détergent pour mobilier.

N'employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur les coffrets ou à proximité, car cela endommagerait leurs surfaces.

Contenu de l'emballage

Cordon d'enceinte (3 m) x 1

Pied en caoutchouc de silicone x 4

Carte de garantie

Mode d'emploi (ce document)

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

K058_A_Fr

Méthode d'installation

Choix d'un emplacement pour les enceintes acoustiques

• Les sons reproduits par les enceintes acoustiques sont facilement affectés de manière subtile par les conditions du local d'écoute.
• Pour obtenir un son optimal, choisissez un plancher solide pour disposer les enceintes et positionnez-les comme indiqué ci-après. Le niveau des sons graves peut être ajusté en rapprochant ou éloignant les enceintes par rapport aux parois. Afin d'obtenir un son équilibré, ajustez les enceintes de sorte qu'elles soient équidistantes de leur mur respectif.
• Si la pièce à tendance à réverbérer les sons, nous conseillons de suspendre des tentures aux murs et/ou de placer un tapis sur le plancher afin d'amortir les sons. Pour obtenir les meilleurs résultats possibles, couvrez complètement les murs.
• Cette enceinte est du type bibliothèque et elle déploiera donc ses meilleures performances lorsqu'elle sera placée sur une surface solide et plate, séparée du plancher. Le fait de placer l'enceinte directement sur le plancher provoquera un son ronflant et mal défini.

Important

- Pioneer n'assume aucune responsabilité en cas de dégâts causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d'utilisation, des catastrophes naturelles, etc.

Utilisation du bouchon de mousse

À l'arrière de l'appareil se trouve bouchon de mousse qui permet l'ajustement des sons graves. Le bouchon de mousse peut être retiré si vous souhaitez produire un son grave plus accentué.

Voici des instructions générales pour l'utilisation du bouchon de mousse:

• Montage au milieu d'un bâti: Laissez le bouchon de mousse en place
• Montage en haut d'un bâti ou sur le sol: Retirez le bouchon de mousse

Ne poussez pas trop le bouchon de mousse dans le trou car il pourrait entrer entièrement dans l'enceinte et être impossible à retirer.

Lors de l'utilisation des pieds en caoutchouc de silicone

Ces enceintes acoustiques sont fournies avec des pieds en caoutchouc de silicone. Utilisez-les pour ajuster les quatre coins et obtenir un maximum de stabilité.

L'utilisation du gabarit (voir la dernière page) permet d'ajuster facilement l'angle d'installation.

Utilisation du gabarit

1 Ouvrez le trou dans le gabarit le long de la ligne indiquant l'angle d'installation souhaité.
2 Alignez la ligne avec l'avant de l'appareil, puis alignez le gabarit avec le coffret.

3 Fixez les quatre pieds en caoutchouc de silicone alignés avec les quatre trous coupés.

Fixation et dépose de la grille

Il est recommandé d'utiliser ces enceintes acoustiques avec la grille attachée, mais elle peut être retirée si vous le souhaitez. Pour la retirer, suivez ces instructions:

1 Pour déposer la grille, placez vos doigts sur l'extérieur de la grille vers le bas et tirez doucement vers l'extérieur. Puis, faites de même avec la partie supérieure pour détacher la grille.
2 Pour remettre la grille en place, tenez la grille avec le symbole triangulaire dirigé vers le haut, puis alignez les quatre ergots situés à l'arrière de la grille avec les trous sur les enceintes et poussez fermement.

Connexions

Les cordons d'enceintes, nécessaires pour le branchement à un ampli, ne sont pas fournis avec cette enceinte acoustique.

Câblage

1 Mettez l'amplificateur hors tension.

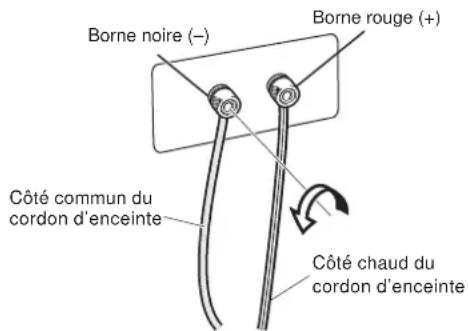

2 Branchez les câbles d'enceinte sur les bornes d'entrée à l'arrière de l'enceinte. En ce qui concerne les polarités des bornes, la rouge est positive (+) et la noire est négative (-).

Desserrez les boutons des bornes d'entrée et insérez les fils du câble d'enceinte dans chaque orifice des bornes, puis serrez les boutons.

3 Raccordez l'autre bout des câbles sur les bornes de sortie d'enceinte de l'amplificateur (pour plus d'informations, consultez le mode d'emploi de votre amplificateur).

• Vous pouvez également utiliser une fiche banane pour cette connexion.
• Lors de l'utilisation d'une fiche banane, retirez d'abord le capuchon qui recouvre la prise d'enceinte.
• Après avoir branché les cordons sur les bornes, tirez légèrement sur ceux-ci pour vous assurer que leur extrémité est parfaitement immobilisée sur les bornes. De mauvaises connexions sont la source de parasites, voire d'interruptions des sons.
• Si les fils des cordons ressortent des bornes et s'ils entrent en contact mutuellement, l'amplificateur subira une charge additionnelle, ce qui peut l'obliger à s'arrêter, voire l'endommager.
• Lors de l'utilisation d'un jeu d'enceintes raccordé à un amplificateur, si la polarité d'une des enceintes acoustiques (+, -) est inversée, vous n'obtiendrez pas un effet stéréophonique normal.

ATTENTION

Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées. D3-4-2-2-3_A_Fr

Fiche technique

Coffret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Type bibliothèque, basse reflex

Configuration 2 voies

Haut-parleur des graves. Cône de 10 cm x 2

Haut-parleur des aigus. Dôme de 2,5 cm

Impédance....6Ω

Réponse en fréquence 45 Hz à 40 kHz

Sensibilité ....84 dB (2,83 V)

Puissance d'entrée maximum....120 W

Fréquence de recouvrement ....3 kHz

Dimensions extérieures ..... 364 (L) mm x 146 (H) mm x 177 (P) mm

Poids 3,6 kg

Accessoires fournis

Cordon d'enceinte (3 m).... 1

Pied en caoutchouc de silicone 4

Carte de garantie

Mode d'emploi (ce document)

Remarque

Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations éventuelles.

est une marque de commerce, appliquée sur un appareil doté de la technologie "Phase Control" de Pioneer. Cette technologie autorise une reproduction sonore de haut niveau par chaque composant grâce à une amélioration de la synchronisation d'ensemble des phases.

Tous droits de reproduction et de traduction réservés.

Tous droits de reproduction et de

traduction réservés.

PIONEER CORPORATION

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan
